Intro
Vejledning
01
Rampens opbygning
5
Trin

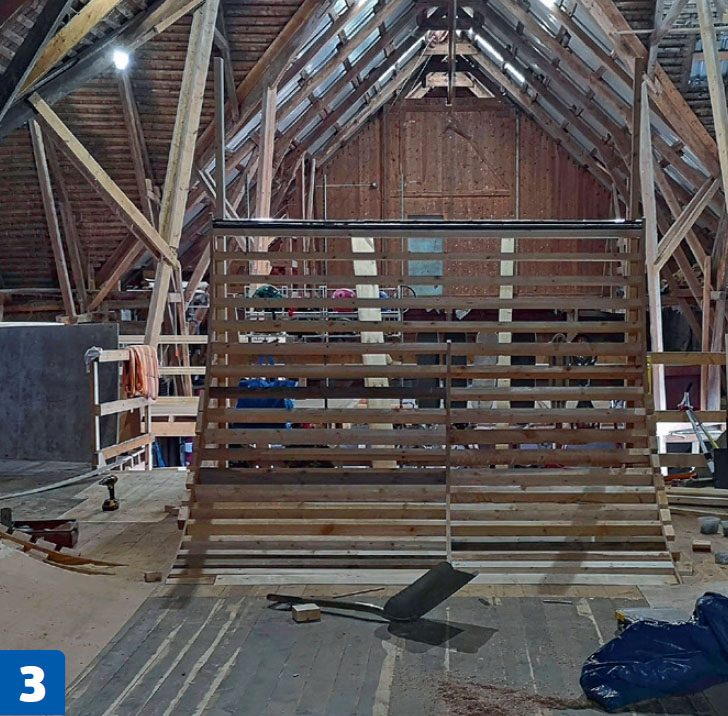

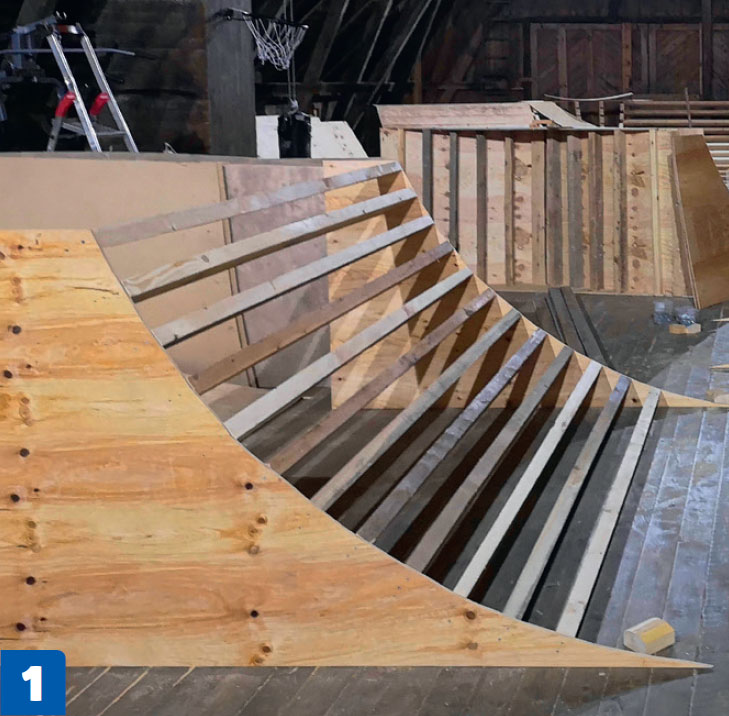

Rampen er opbygget i moduler, der kan skrues sammen. Vangerne til hvert modul bygges af krydsfiner. Imellem vangerne skrues der lægter fast med ca. 15 cm’s mellemrum. Det giver et stabilt underlag til pladerne, der skal ovenpå.

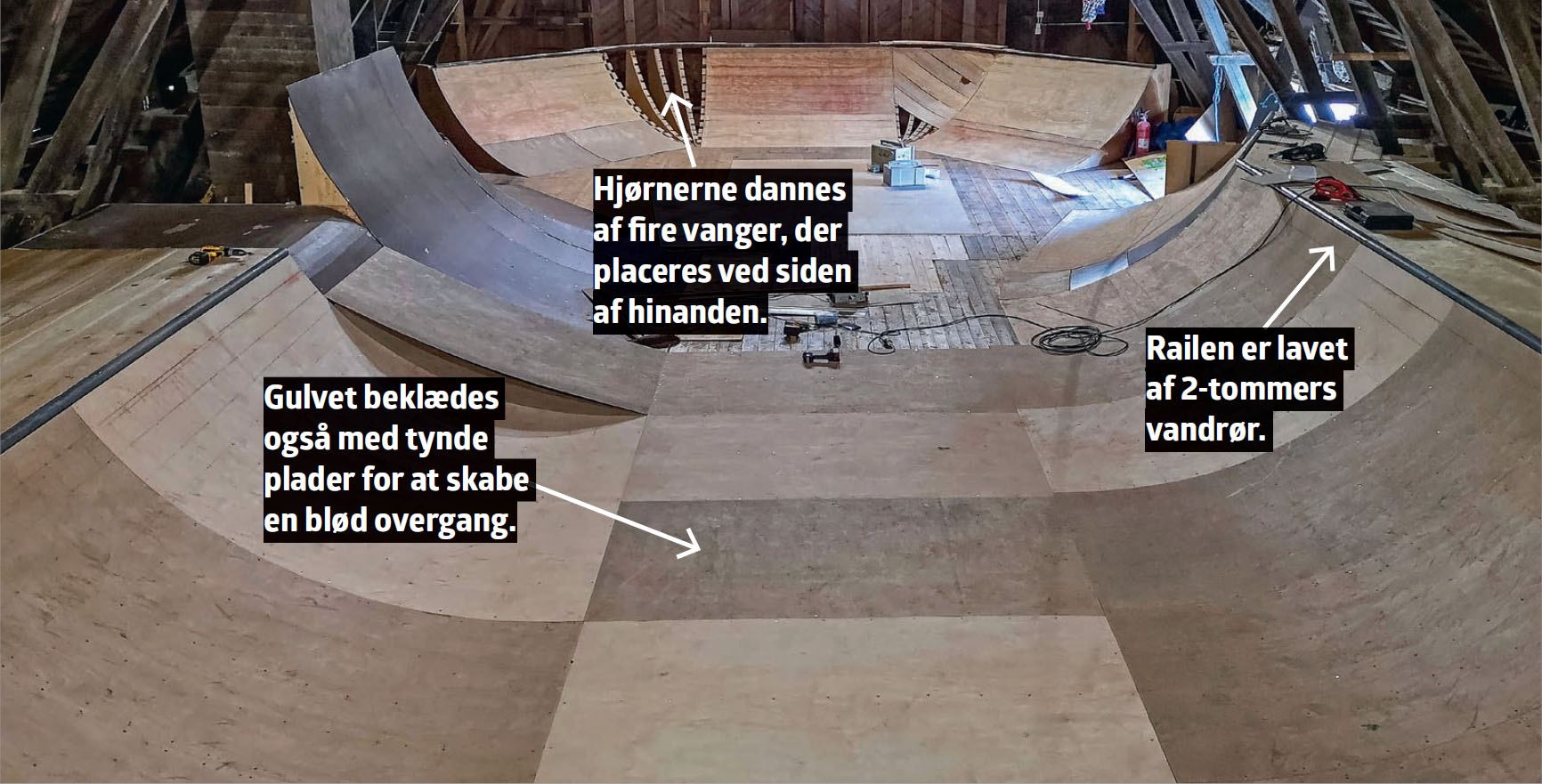

Hjørnerne på den store rampe dannes ved at skære tre vanger imellem de tilstødende moduler. Her skal pladerne monteres direkte på vangerne og ikke på lægter.

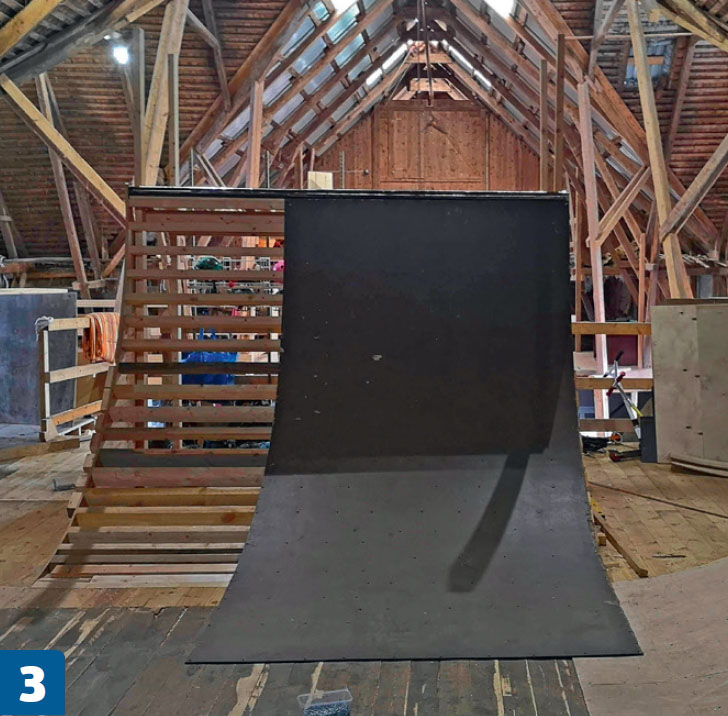

Pladerne til rampen skal maks. være 6 mm tykke, ellers kan de ikke bøjes.
Lav en skabelon med den rette krumning, og skær vangerne ud af krydsfinerplader. På tegningen kan du se en skæreplan med alle mål på.
Du kan lave ramperne ekstrahøje. De bygges af krydsfiner og lægter, og her skal krydsfinervangerne forstærkes ekstra med lægter.
02
Forskellige ramper med samme vanger
4
Trin

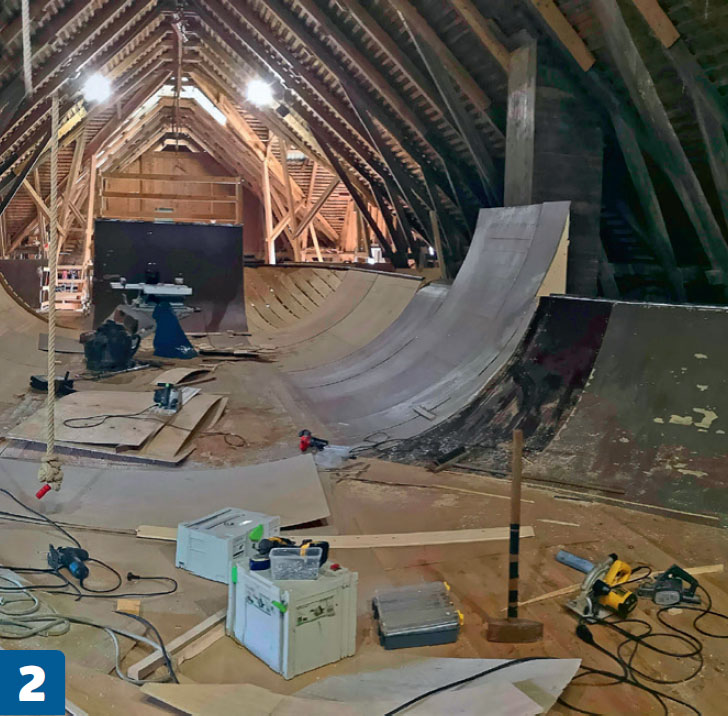

Hvis du kaster dig ud i at lave en hel skaterpark, så kan du nemt lave et par af ramperne endnu højere. Det gøres nemt ved at forhøje de små vanger.

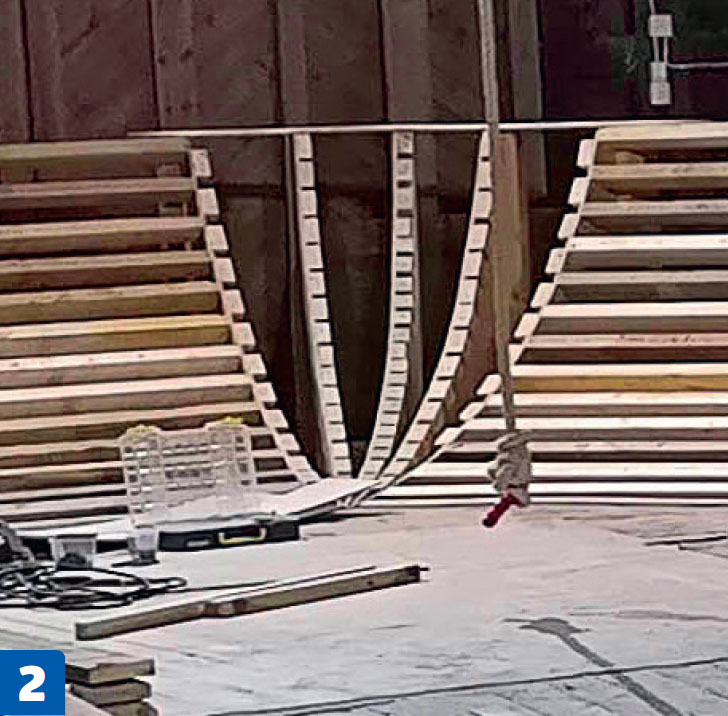

Hvis rampen skal bue i enderne, så kan det også løses med den samme skabelon, som der bruges til de små vanger.
For at lave en blød bue placeres vangerne tæt, og efterfølgende skal der skrues 6 mm krydsfinerstrimler på tværs for at stive det hele af.

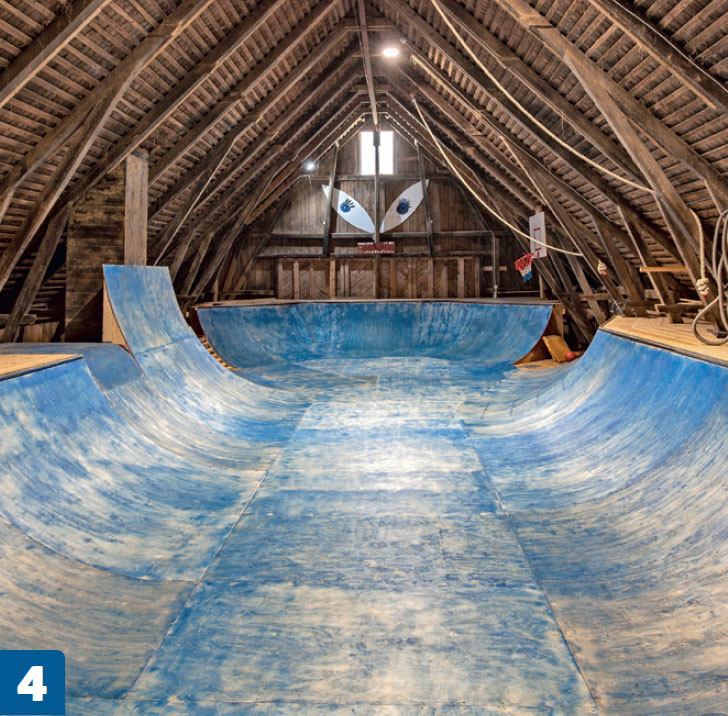

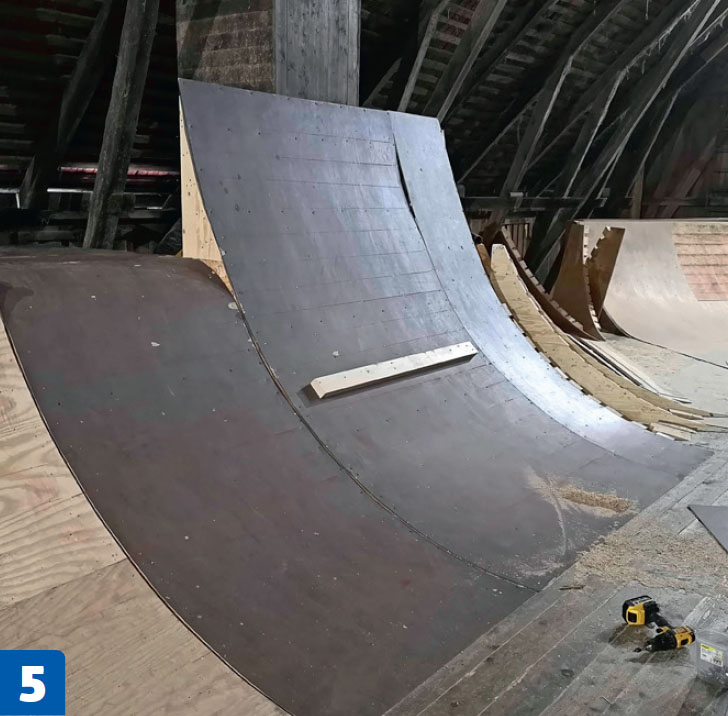

Beklæd først alle ramperne, og fyld så op med plader mellem ramperne, så det bliver en samlet enhed.
En rundsav eller en dyksav er uundværlig, når du skal lave de mange præcise snit. Samlingerne skal helst være helt tætte.
Materialer
Til ét modul:
- 2 plader 15 mm krydsfiner på 122 x 244 cm til vanger og topplade
- 14 stk. 45 x 95 mm reglar på 2,4 m til mellemstykker
- 2 plader 6 mm krydsfiner på 122 x 244 cm til beklædning af rampen
- Skruer
Specialværktøj
- Dyksav med føringsskinne
Tidsforbrug
1 modul tager 2-3 timer at bygge.
Pris
550 kr. pr. modul.
Sværhedsgrad
Fordi rampen bygges i simple moduler, er projektet ligetil.
Tegning

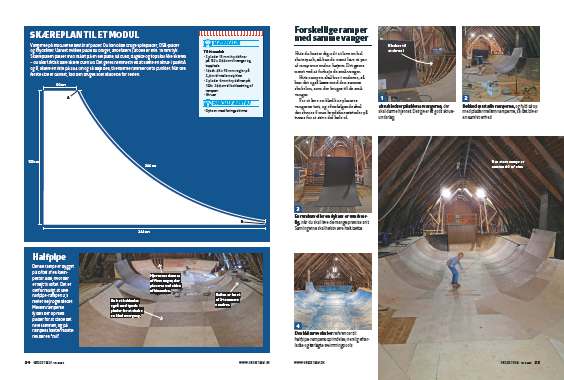

Skæreplan til et modul
Vangerne på modulerne består af plader. Du kan både bruge spånplader, OSB-plader og krydsfiner. Uanset hvilken plade du bruger, anbefaler vi, at den er min. 15 mm tyk. Skæreplanen passer med målet på en hel plade, så bund, bagside og top skal ikke skæres - du skal faktisk bare skære buen ud. Det gøres nemmest ved at sætte en skrue i punkt A og B, skære en liste på 244 cm og så bøje den, til enderne rammer de to punkter. Når den første side er dannet, kan den bruges som skabelon for resten.
