Selve byggeriet tager ikke meget mere end en formiddag. Og så er I klar til ræs.
Vejledning
01
Bilen - trin for trin
9
Trin

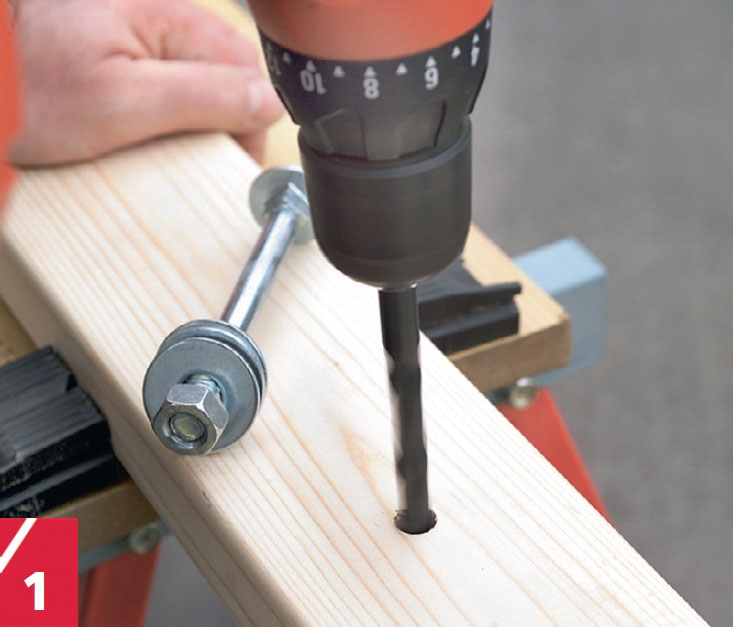

Bor hul i vangen (A) - 20 cm inde - med et 11 mm bor. Og bor også hul i forreste akselstøtte (B) - midtpå.

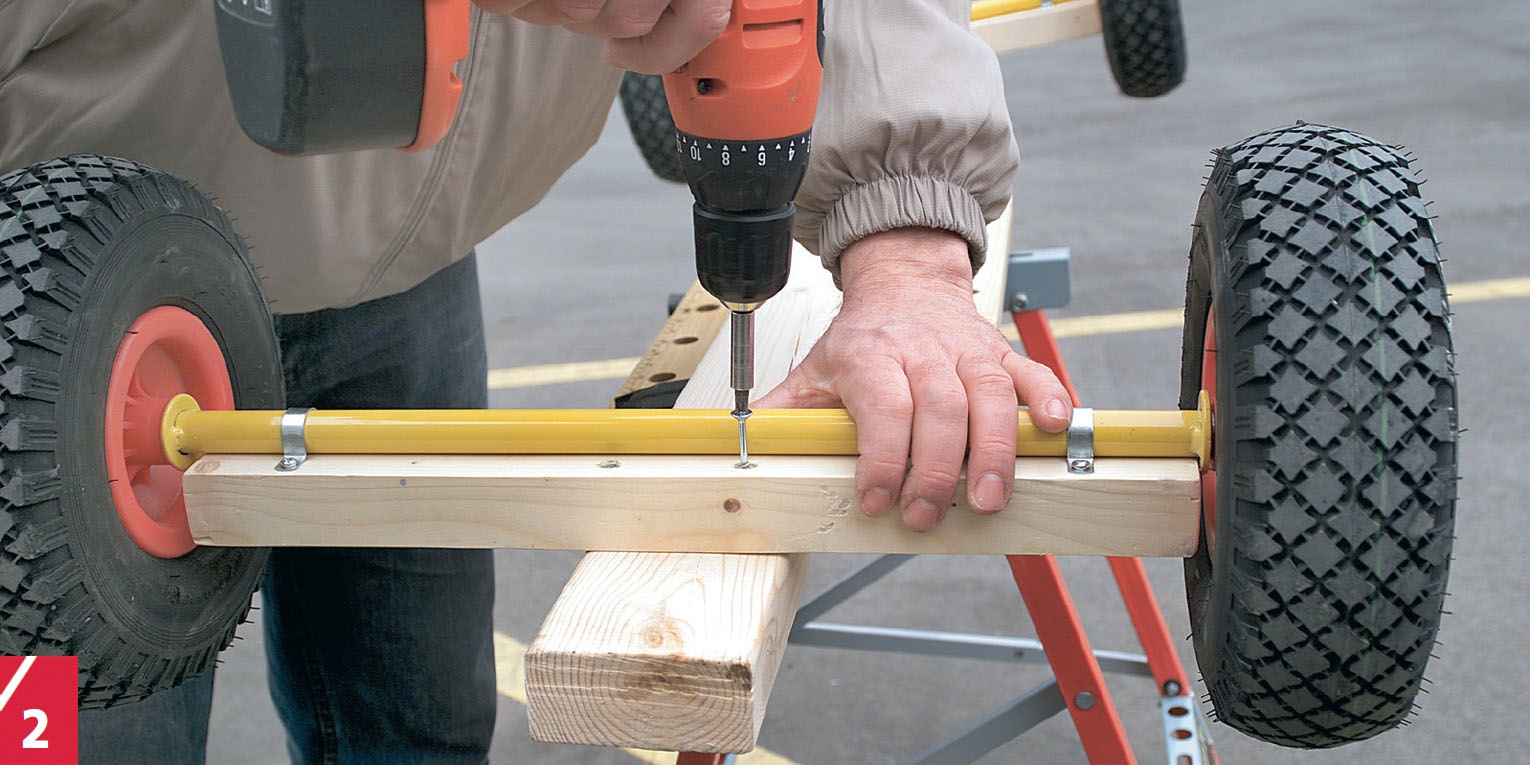

Gør begge hjulpar fast på akselstøtterne (B) med skruer (4 x 50 mm). Bageste akselstøtte monteres 10 cm inde på vangen med to 5 x 80 mm skruer, mens den forreste monteres med bræddebolt. Læg to skiver mellem akselstøtte og vange og en skive mellem vange og møtrikker. Spænd de to møtrikker modsat, så de låser hinanden.

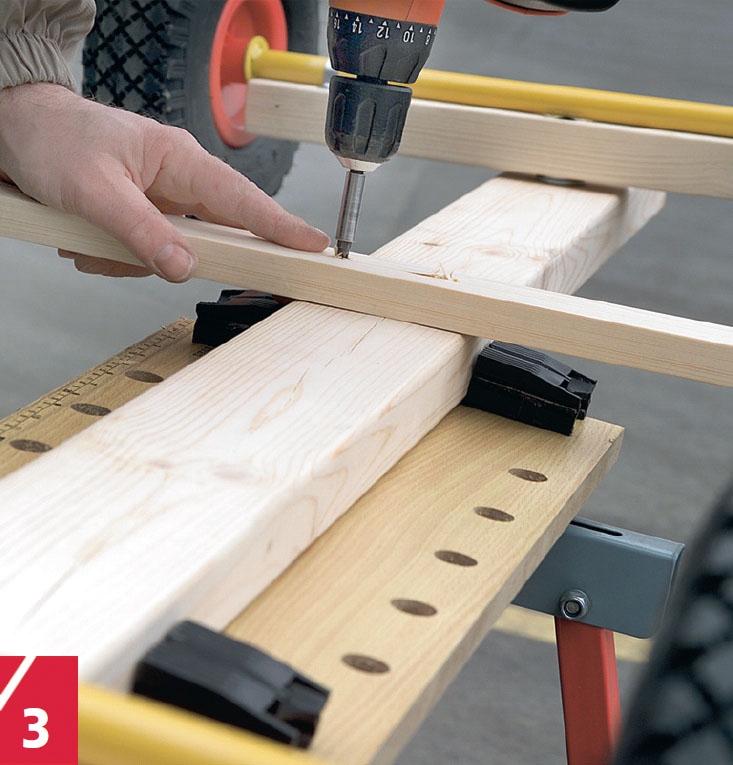

Sædemonteringsbrædderne (C) skrues på nedefra - hver med to skruer (4 x 50 mm). Den ene 90 cm inde på vangen (A), den anden lige foran bagakslen.

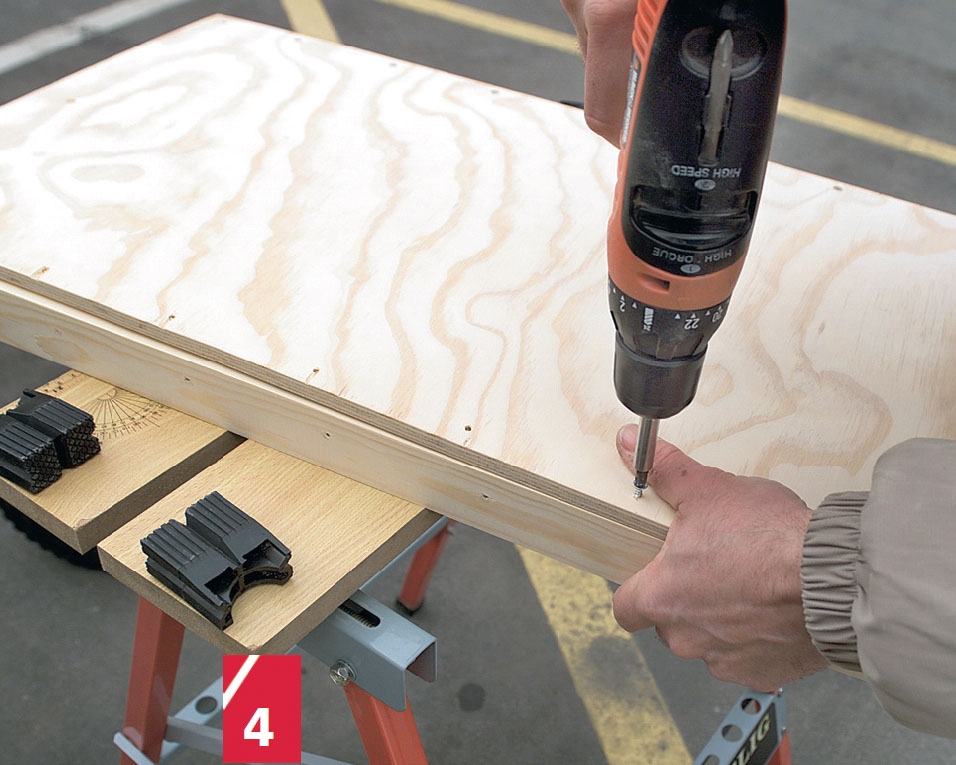

Bor for i begge sider af bunden (H) med et 5 mm bor - 1 cm inde fra kanten og med 10 centimeters mellemrum. Montér derpå bundstiverne (E) med skruer (4 x 30 mm).
De trekantede sidestykker (K) skrues fast til bunden med skruer (4 x 30 mm). Husk at bore for først - med 10 centimeters mellemrum.

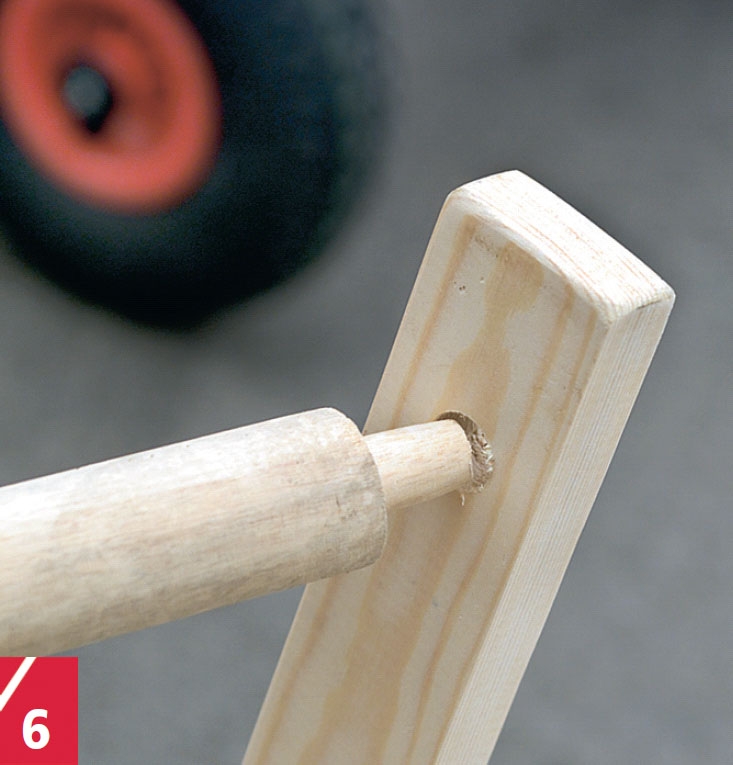

Bor et 16 mm hul - 5 cm fra den ene ende af hver ryglænsstiver (D). Bor også 16 mm huller i enderne på skubbestangen (G). Herefter monteres stang og stivere med lim og dyvler.

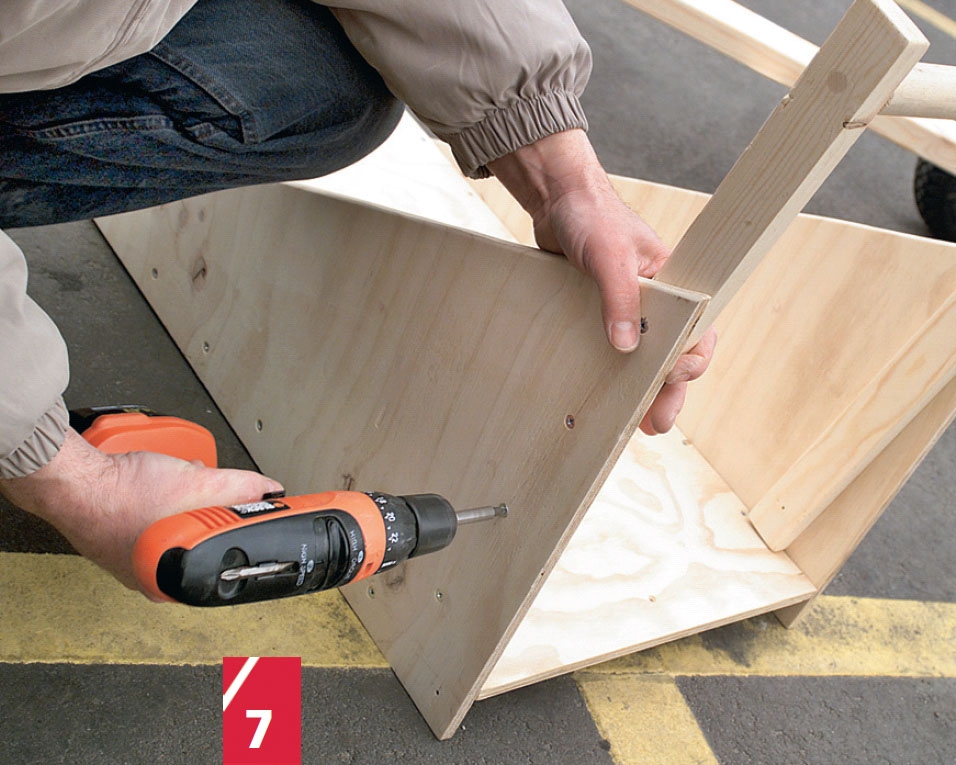

Ryglænsstiverne (D) monteres skråt på indersiden af de trekantede sider (K) med skruer (4 x 30 mm). Husk at bore for først - med 10 centimeters mellemrum.

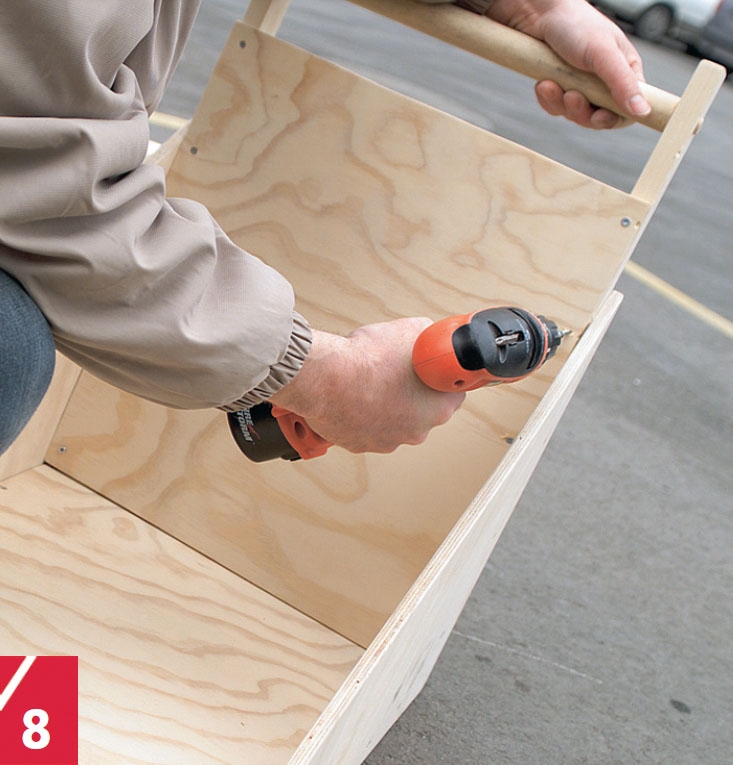

Montér ryglænet (J) med skruer (4 x 30 mm), der placeres med 10 centimeters indbyrdes afstand.

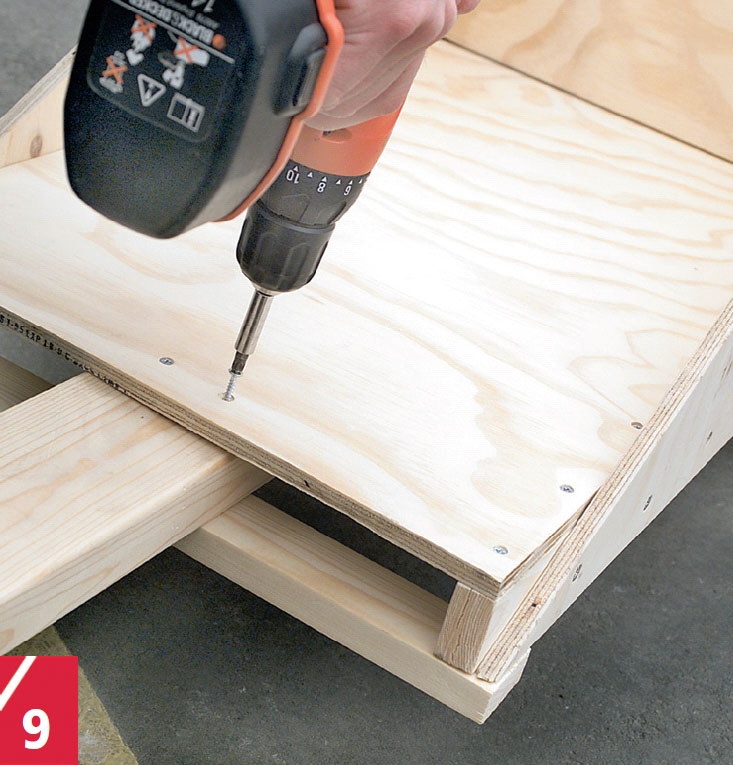

Gør sædet (H) fast med skruer (4 x 30 mm). Skru først bundstiverne (E) fast til monteringsbrædderne (C) nedefra, vend bilen om, og skru så sædet fast til vangen (A). Til sidst monteres fodstøtten (F) med to skruer.
Materialer
45 x 95 mm spærtræ:
• 1 vange (A), 160 cm
38 x 56 mm lægter:
• 2 akselstøtter (B) a 46 cm
21 x 43 mm høvlet fyr:
• 2 sædemonteringsbrædder (C) a 44 cm
• 2 ryglænsstivere (D) a 60 cm
• 2 bundstivere (E) a 80 cm
• 1 fodstøtte (F), 33 cm
33 mm rundstok:
• 1 skubbestang (G), 37,8 cm
16 mm rundstok:
• 2 dyvler a 6 cm
12 mm krydsfinér:
• 1 sæde (H), 42 x 80 cm
• 1 ryg (J), 42 x 48 cm
• 1 plade på 45 x 80 cm – til to sider (K)
Endvidere:
• 1 stk. 10 x 120 mm bræddebolt med 3 skærmskiver og 2 møtrikker
• Vandfast lim, fx PU-lim
• Skruer (fx Climate), 4 x 30 mm, 4 x 50 mm og 5 x 80 mm
• 2 kabelbøjler (til styretov)
• 10 mm nylontov, 2,5 m
• 1 hjulsæt inkl. aksler og monteringsbeslag (her fra Biltema til ca. 380 kr.)
• Maling/træbeskyttelse
Tidsforbrug
4 timer
Pris
Cirka 1000 kroner

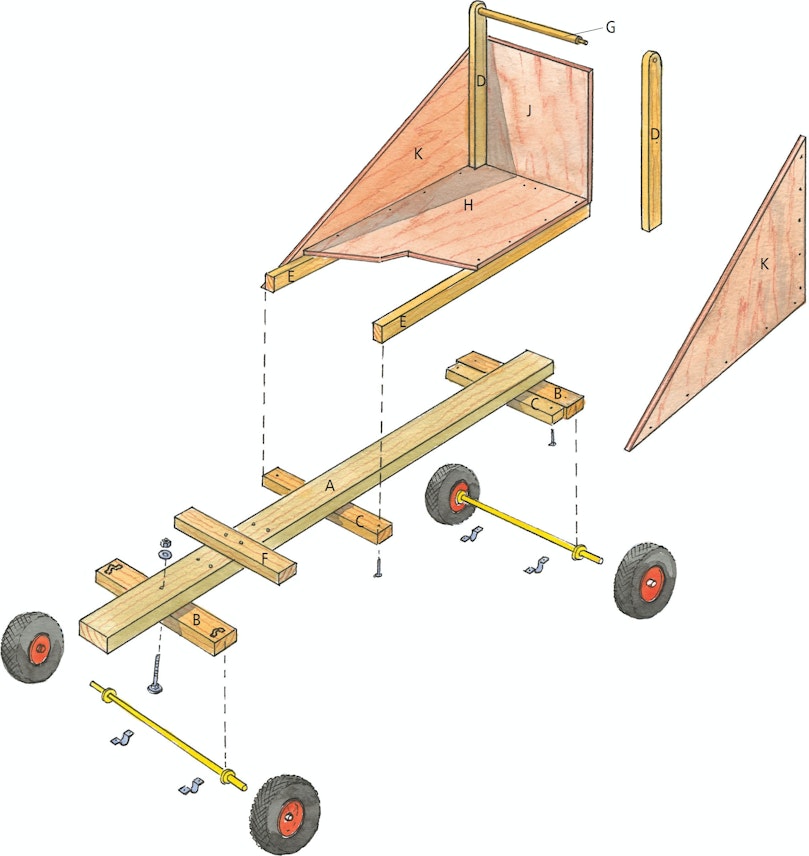

Tegning
Tips & Tricks

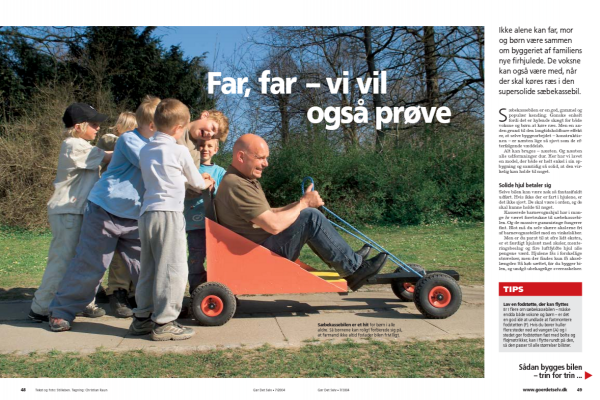

Magasin-artikel

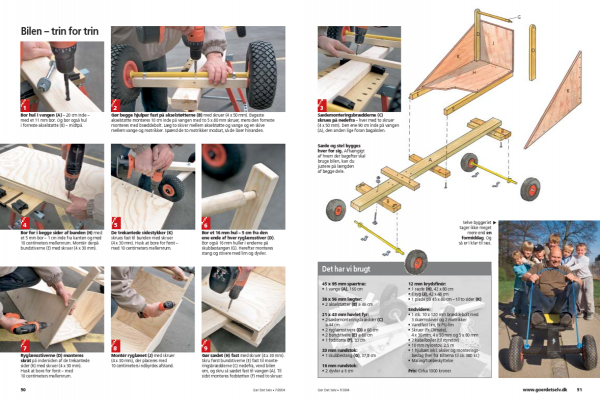

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
