Vejledning
Når du skal lave et kablet netværk, er det klart nemmest at tilpasse et færdigt kabel, der allerede har stik i begge ender. Cat6-patchkabler, som vi bruger i vejledningen, findes i et hav af længder, og et på 30 meter kan købes flere steder til under 250 kroner.
Bor huller i væggen, der passer til tykkelsen på kablet (typisk 6-7 mm), klip det ene stik af, træk kablet fra routeren og til enheden, den skal forbindes til, klip overskydende kabel af, og montér så et nyt stik i enden.

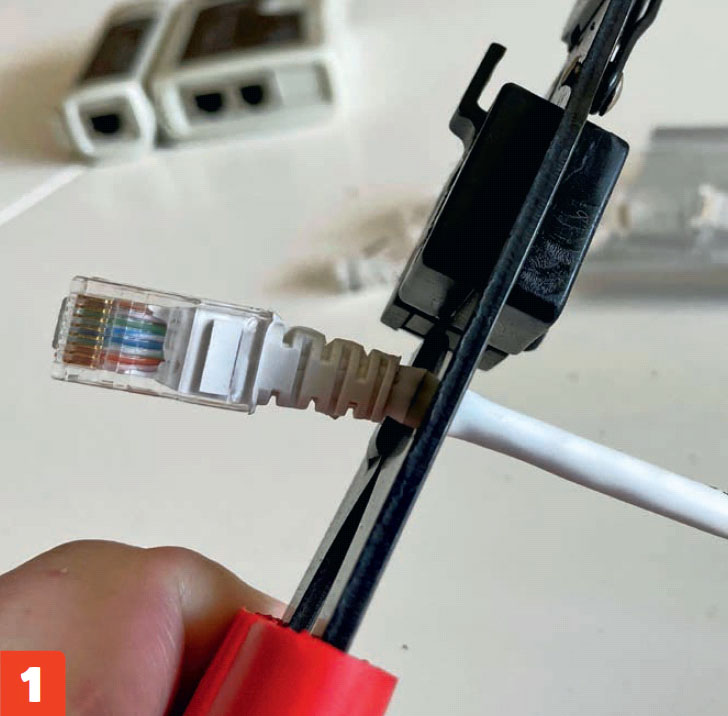

Klip stikket af i den ene ende af kablet, og træk så kablet mellem den router og den enhed, der skal forbindes.

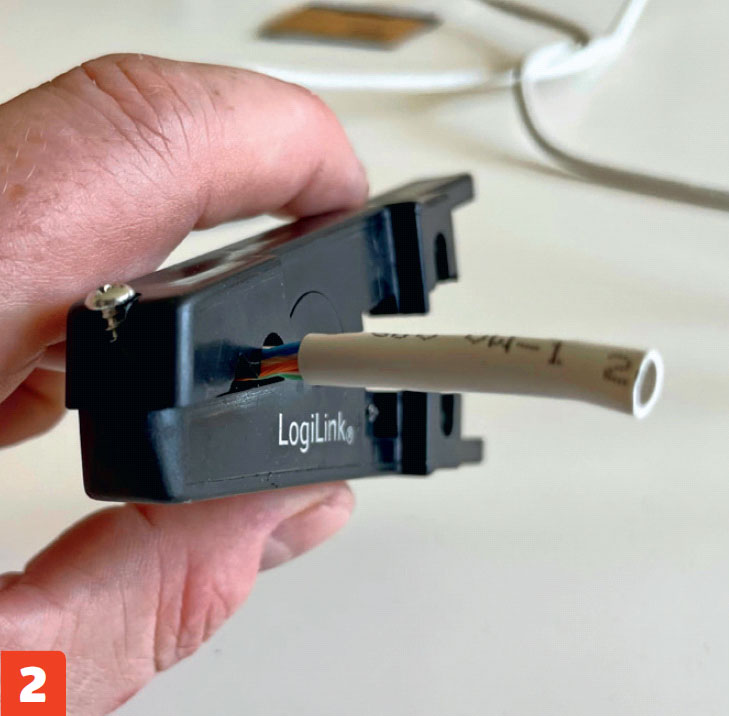

Afisolér omkring 3 cm af kablet. Det gøres nemmest med en afisoleringstang til formålet, men du kan også bruge en kniv. Pas på, at du ikke kommer til at skære gennem ledernes farvede isolering.
Læg lederne i den rigtige rækkefølge, efter at du har snoet dem ud. Rækkefølgen skal være den samme som i det stik, du netop har klippet af (typisk B-forbindelse).

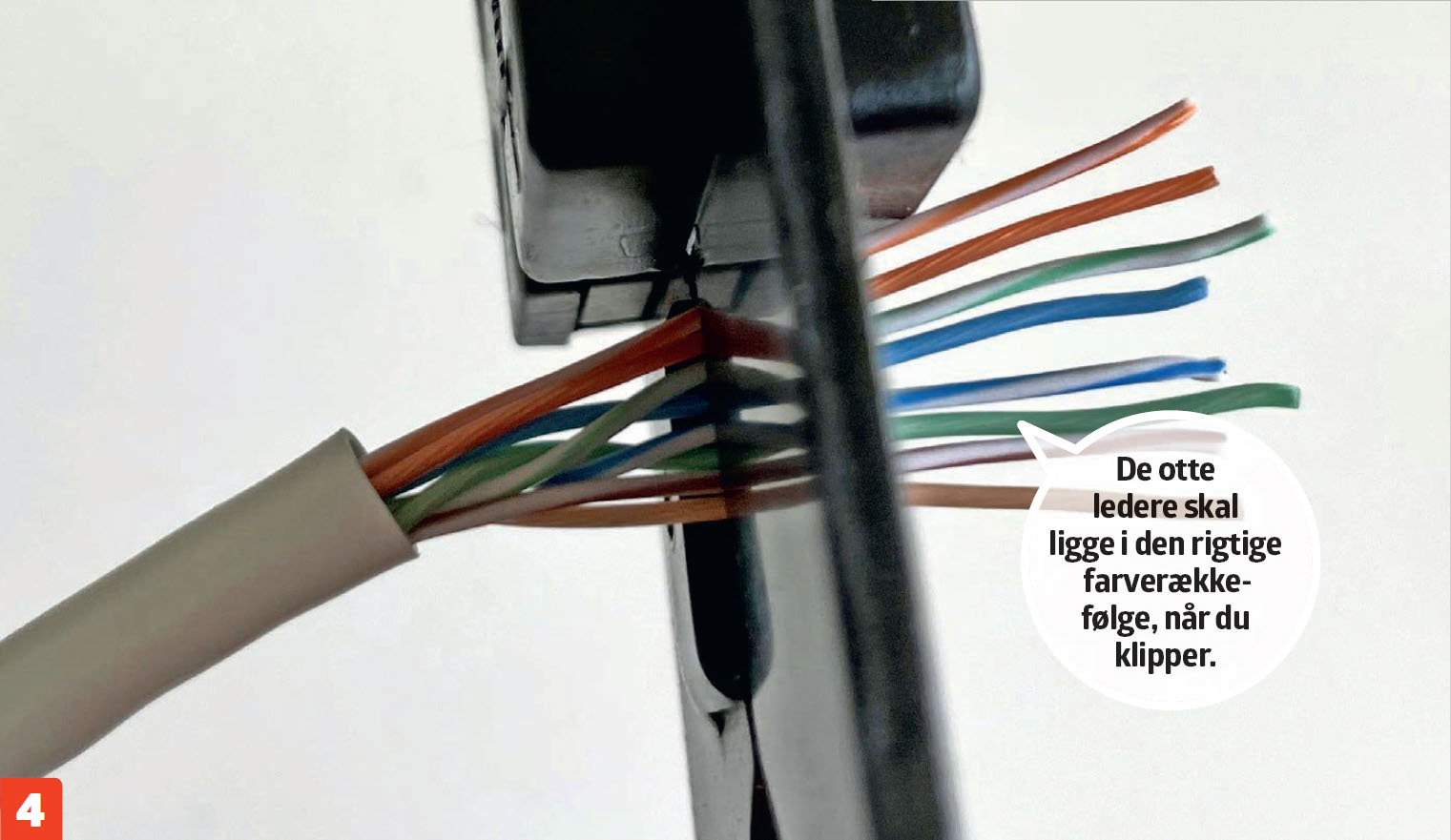

Klip lederne over i den længde, der passer til stikket, du skal montere. Længden kan variere en smule, men typisk vil den være omkring 1 cm.

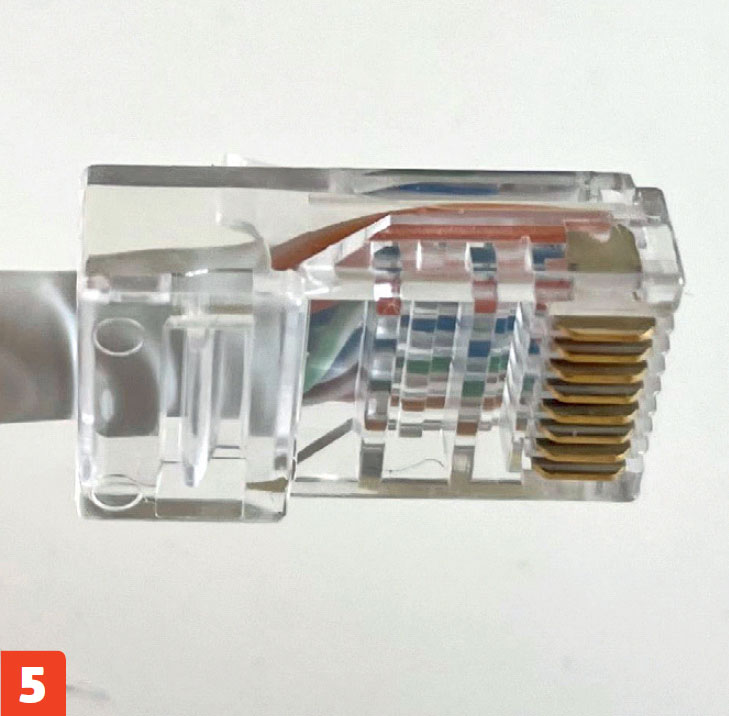

Før forsigtigt de otte ledere ind i stikket på deres rette pladser. Tjek, at alle lederne ligger korrekt inde i stikket. Når du først har klemt stikket med crimptangen, er det for sent at lave om.
De otte ledere i kablet skal ikke afisoleres. De små kobber-konnektorer har nemlig en spids, der skærer igennem isolationen, når stikket klemmes med crimptangen.
Klem stikket med crimptangen, til du hører et svagt klik. Nu sidder hovedet fast, og du kan slippe ledningen uden problemer.
Hvis du hellere vil afslutte dit kablede netværk i en dåse, er det også en mulighed. Der findes flere løsninger, som alle fungerer på stort set samme måde. Det kan fx laves med Fuga-underlag, der matcher dine stikkontakter.
Her bruger vi en montageboks fra Actassi, men selve LexCom 125-stikket, der klikkes i, er det samme, som hvis du fx bruger Fuga-underlag. Vi monterer kun LexCom-stik i den ene ende, mens vi beholder det oprindelige stik i den ende, der skal i routeren.

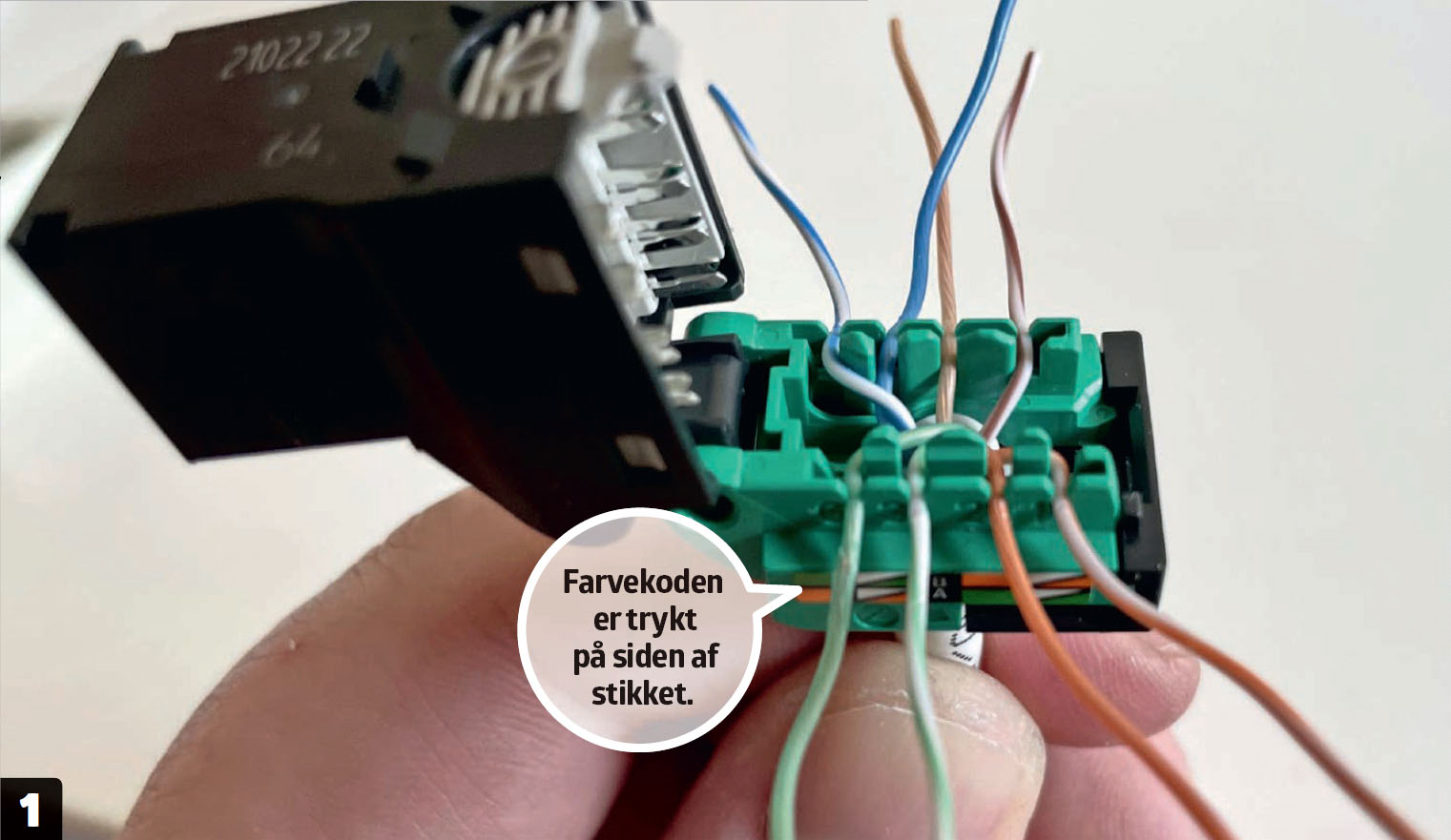

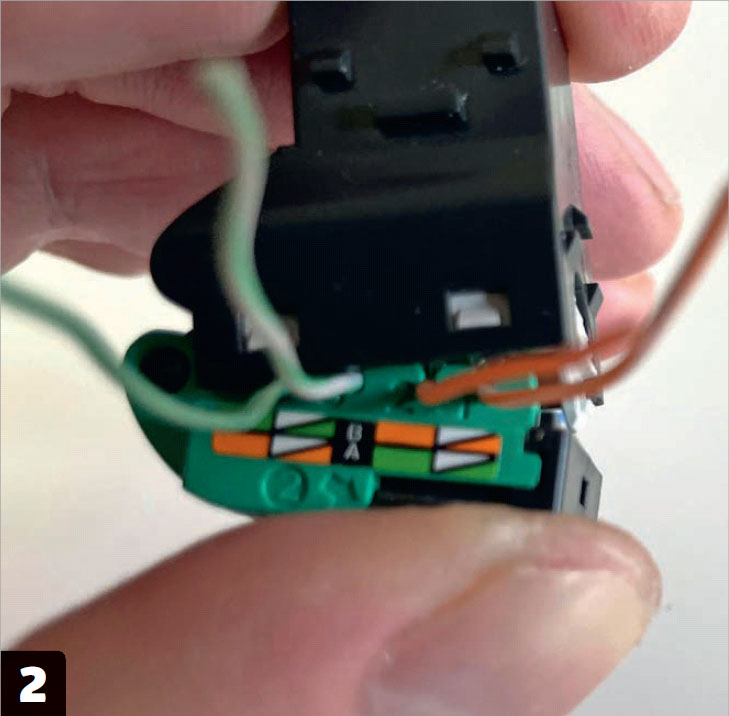

Kablet føres ind gennem stikkets bagerste del, og de farvede ledere lægges ud i rillerne, så de matcher farverne, der er trykt på siden af stikket.

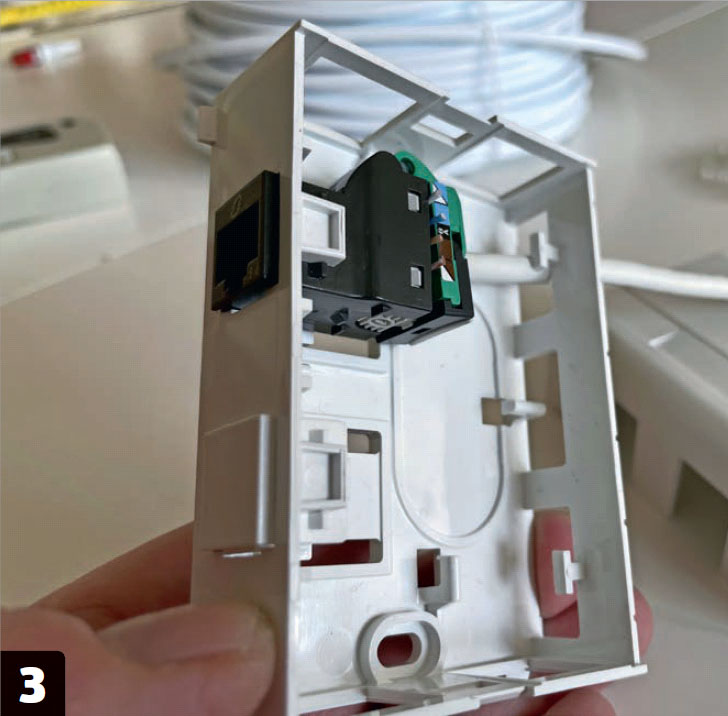

Saml stikket ved at klemme den bagerste del tilbage på plads. Overskydende ledning klippes af med en bidetang.

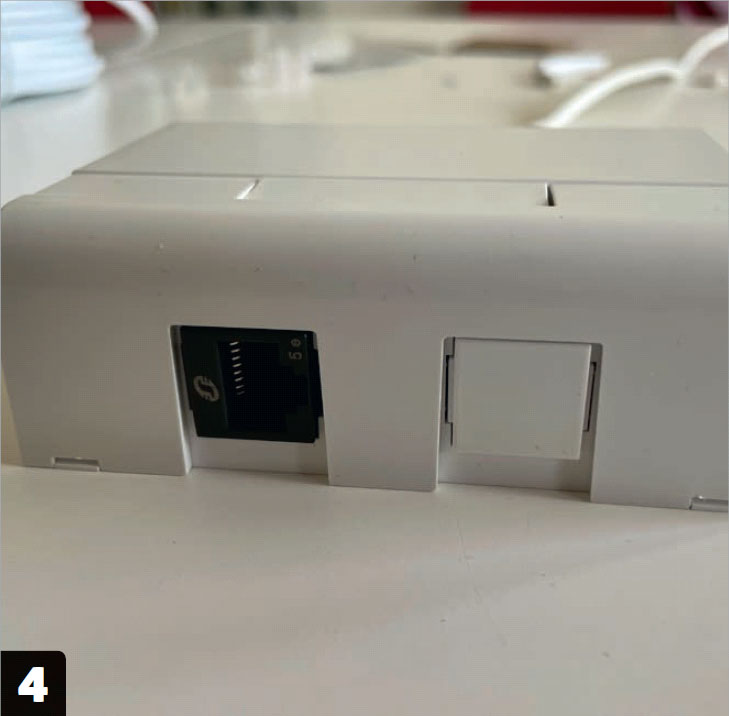

Klik stikket i montageboksen. De tomme huller i boksen kan lukkes med blinddæksler. Det har ingen betydning for funktionaliteten, men det giver et pænere resultat.
Materialer
Til RJ45-stik
- Patchkabel, Cat6, 30 meter RJ45-stik, Cat6
Til LexCom 125-stik
- Patchkabel, Cat6, 30 meter
- LexCom 125-stik, Cat6
- Actassi-montageboks
- Actassi-blindprop
Specialværktøj
- Crimptang (kun til RJ45-stik)
Tidsforbrug
Selve det at montere stikket kan klares på få minutter.
Pris
Begge løsninger koster hver omkring 400 kr.
Sværhedsgrad
Det er betydeligt nemmere, end man måske skulle tro.
Tips & Tricks

Hold styr på farverne

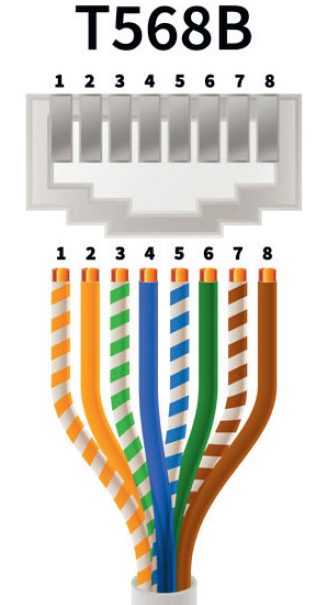

Det er vigtigt, at de otte ledere ligger på deres rigtige pladser, hvis dit kablede netværk skal fungere. Farverækkefølgen skal være den samme i begge ender af kablet og den samme som i det stik, du klipper af. Stikket er gennemsigtigt, så du kan se, hvordan lederne ligger. Den mest almindelige standard er T568B, eller bare B.
LexCom 125-stikket består af en fast sort del, hvor selve stikket sidder, og et farvet låg på bagsiden (her grøn), som kan vippes tilbage. Det er her, kablet føres ind, og lederne ligges ud på deres rette pladser. Farvekoden er trykt på siden af stikket.
Inden lederne føres ind i RJ45-stikket, skal de ligge i den rigtige rækkefølge.
Magasin-artikel
Hent magasin-artikel

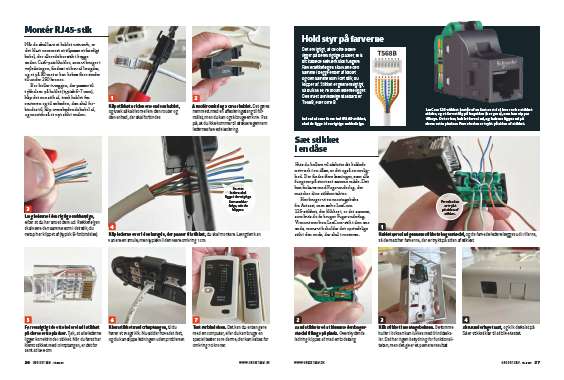

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
