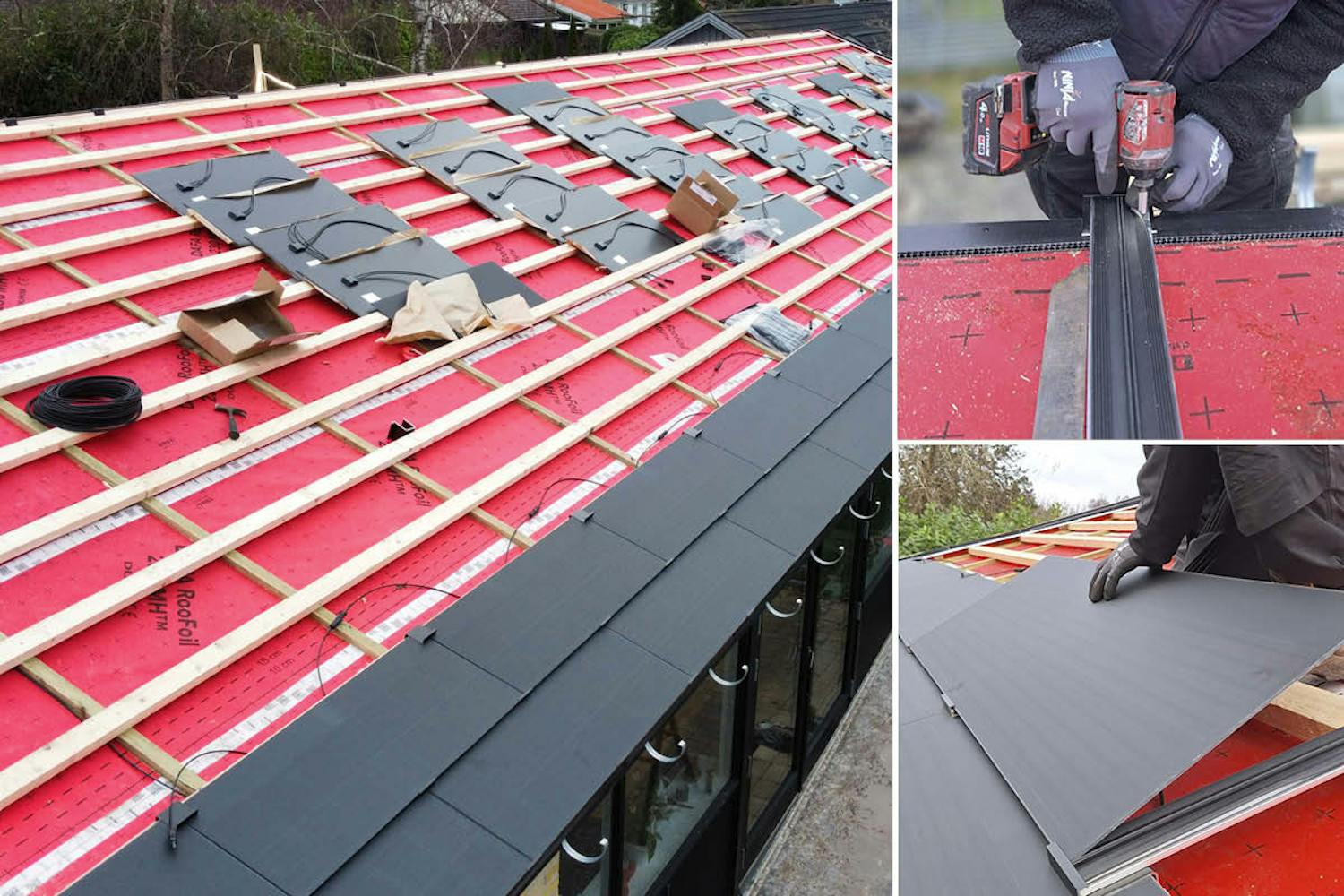

Billig strøm med integrerede solceller i taget

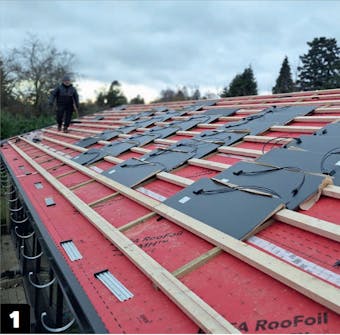

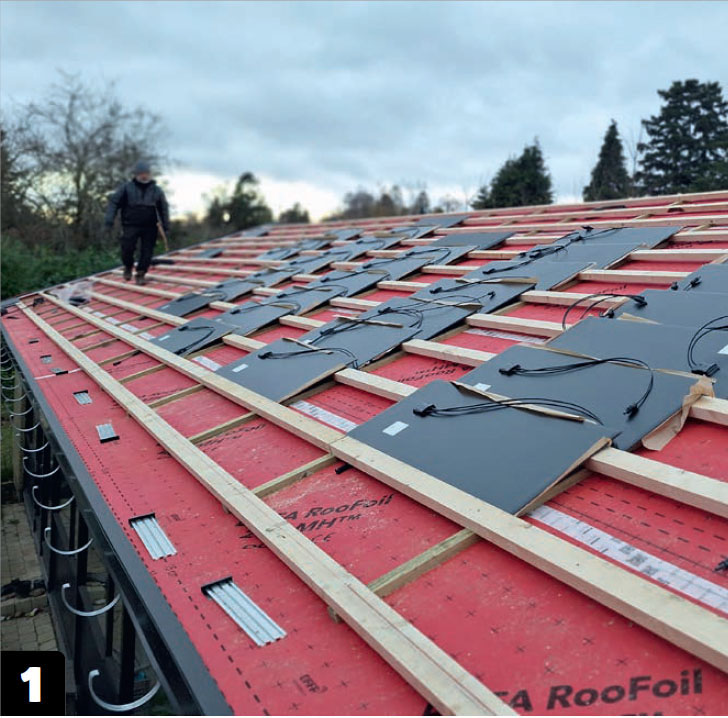

Undertaget skal være vandtæt, med vandrette T1-taglægter. Lægteafstanden skal være 38,5 cm (+/- 1). Nederste lægte placeres, så overkanten er 44,5 cm fra midten af tagrenden, så pladerne får et overlap.

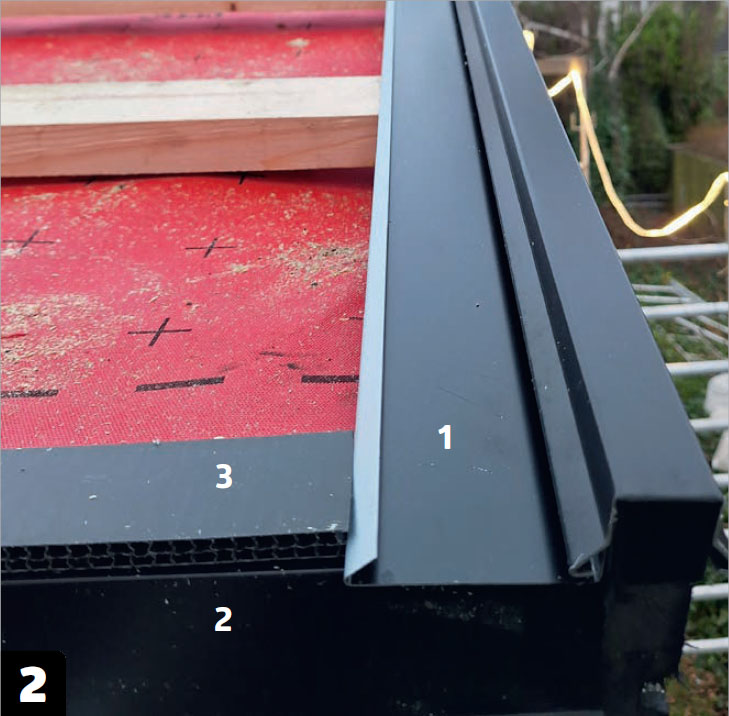

Husk sternrende (1), tagfod og fodblik (2) og ventilationsliste (3). Producenten er underordnet, så længe lægterne kan stødes ind mod sternrenden som her. Fodblikket skal desuden være plant med lægterne.

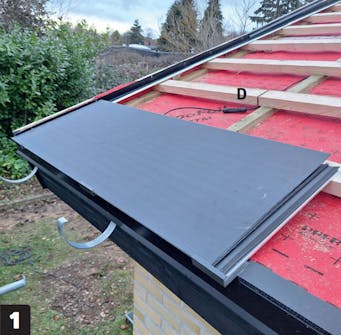

Start fra bunden. Siden er underordnet. Der skal trækkes et kabel (D) fra inverteren til første plade via tagryggen. Kablet skal ikke tilsluttes inverteren, men bør sikres med tape, da det bærer spænding.

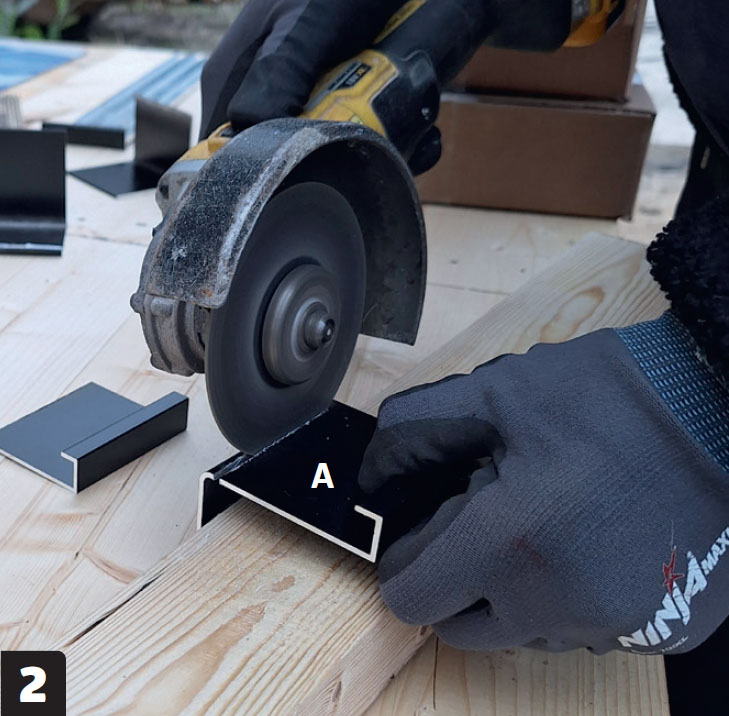

Tagpladerne monteres med T-beslag (A), som også kaldes T-hooks. De hægtes på lægterne og bærer pladerne. Der er dog ingen lægter langs tagfoden. Skær derfor den store “krog” af den nederste række beslag.

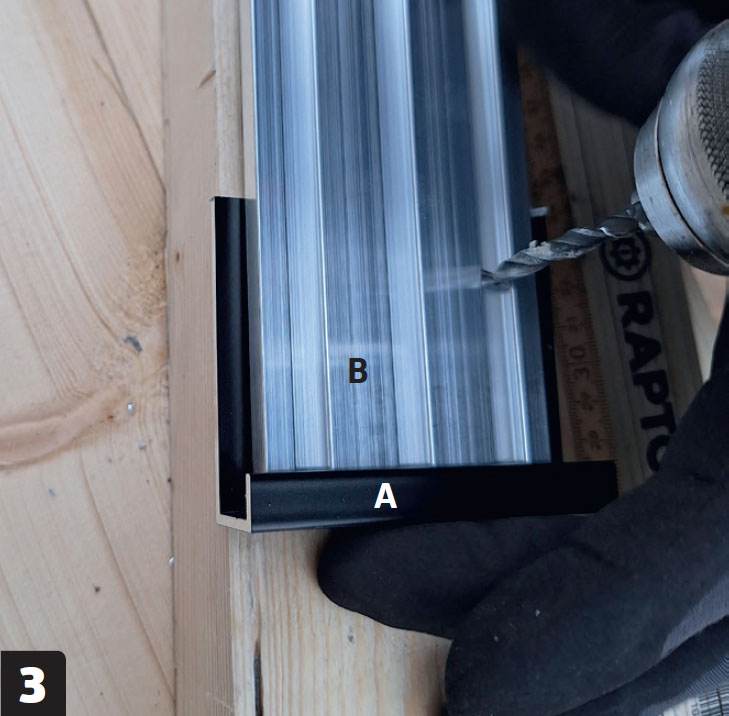

Bor for til skruer. I mangel på lægter langs tagfoden monteres de nederste T-beslag (A) på ventilationslisten med skruer. Læg skinner (B) og beslag sammen, og bor to Ø3 mm huller 1-2 cm fra toppen af T-beslagene.

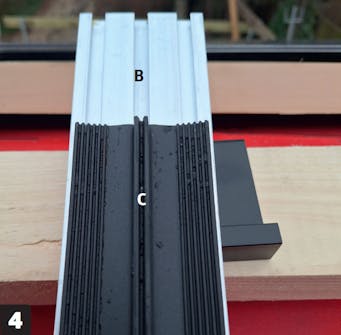

Læg gummilister (C) i skinnerne (B). Skinnerne skal samles med et gummiprofil. Profilet passer i den midterste udfræsning i skinnerne. Hvis det er svært at samle skinner og profiler, kan du bruge glittevæske.

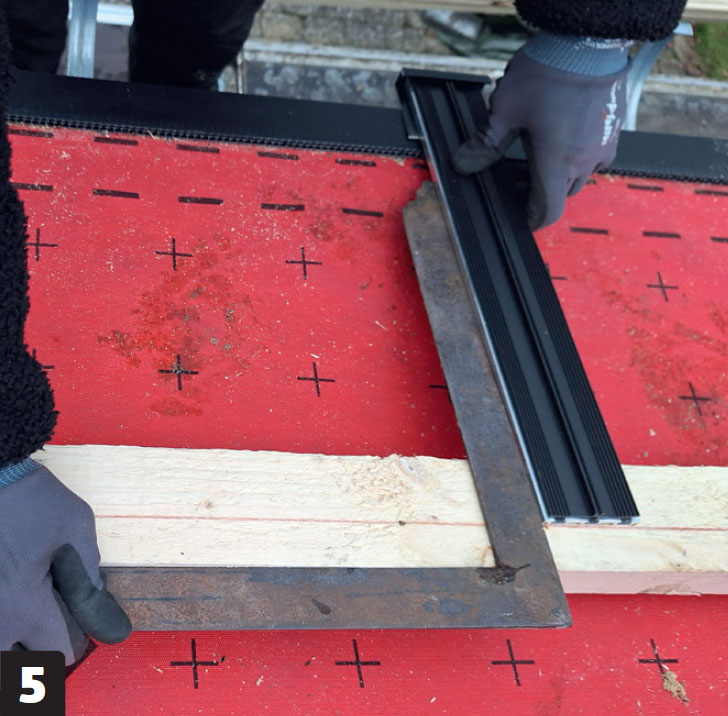

Skinnerne skal ligge vinkelret. Brug en kridtsnor til at slå en streg på langs af nederste lægte. Placér stregen 41 cm fra tagfladens bund. Brug en vinkel til at placere skinnen vinkelret på lægten ved stregen.

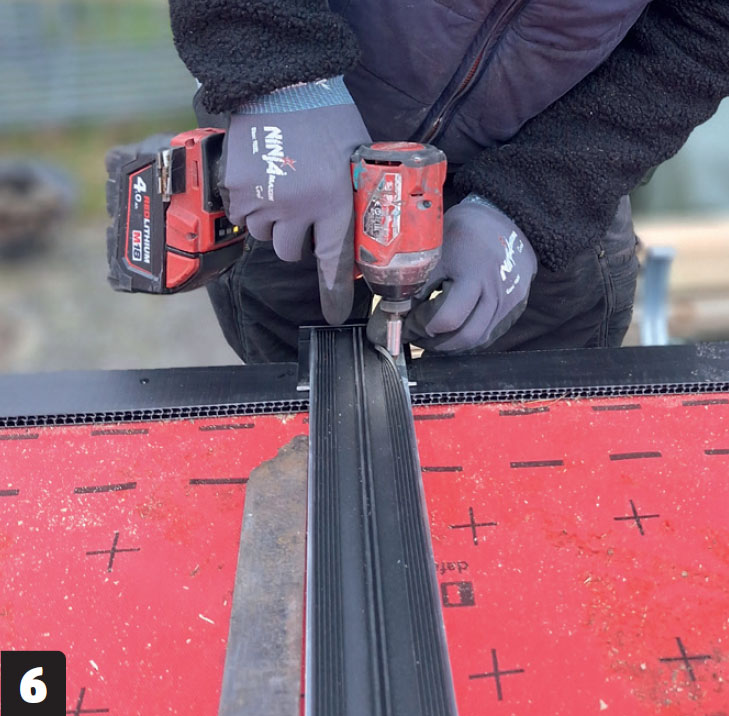

Skru skinne og T-beslag fast. Løft forsigtigt gummilisten til side. Sæt 4 x 40 mm skruer i de forborede huller. Justér skinnen og T-beslaget igen, og spænd så skruerne uden at klemme ventilationslisten.

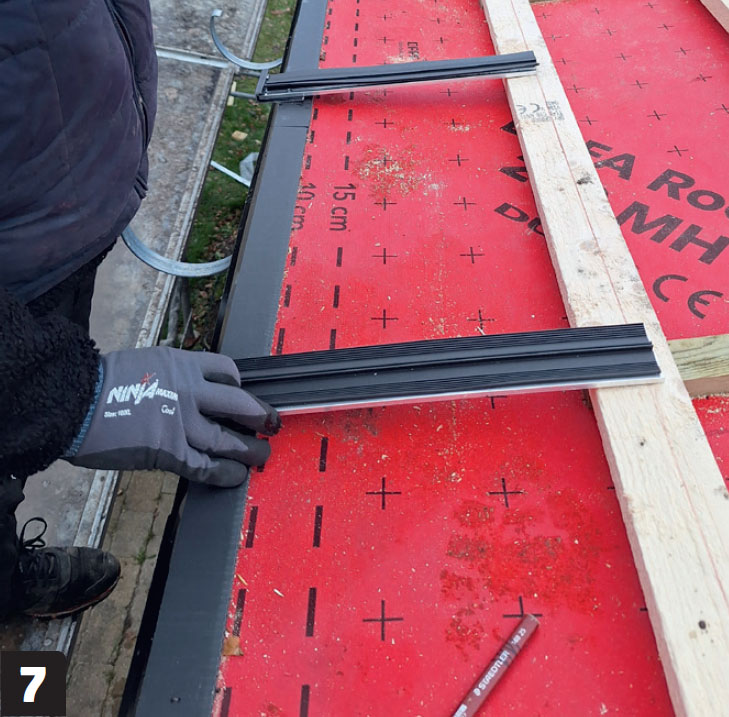

Hver tagplade bæres af tre beslag. Som udgangspunkt monteres de med 58,5 cm’s afstand, dvs. langs kanterne og midt under tagpladerne.

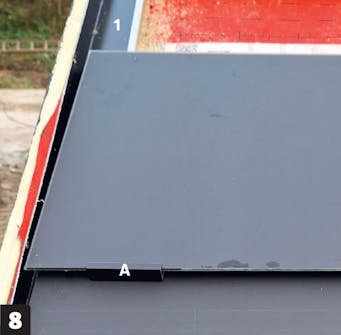

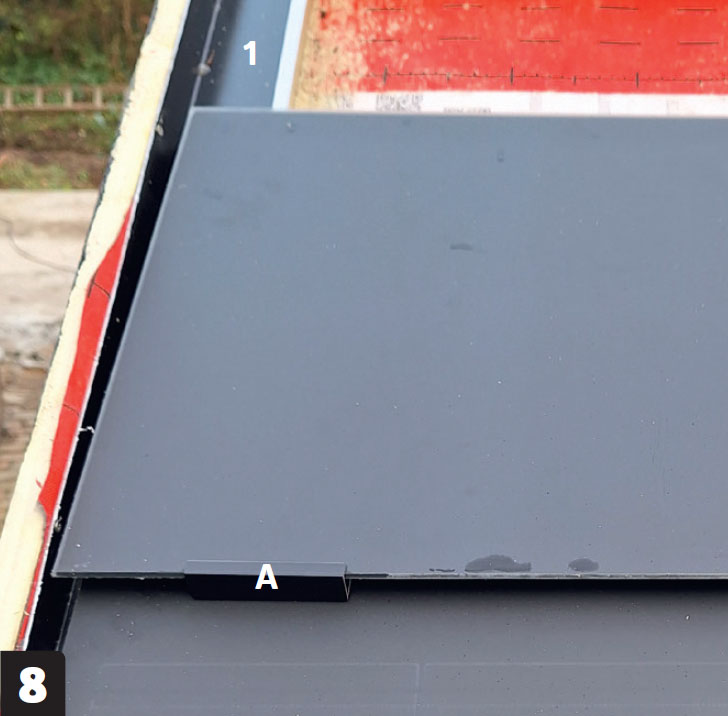

Langs sternen placeres første beslag (A) forskudt. Det yderste beslag placeres yderst på taglægten ved sternrenden (1), så tagpladen overlapper en smule, her ca. 5 cm.

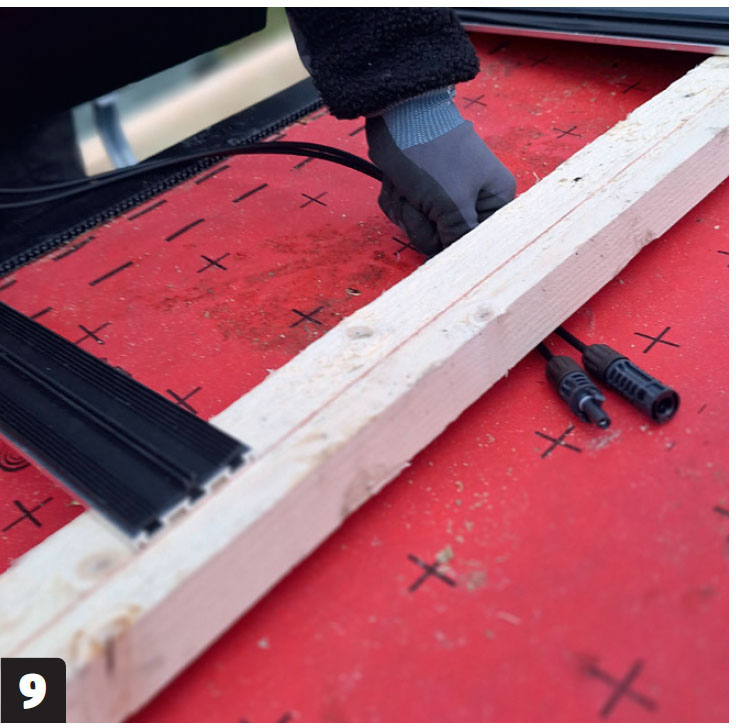

Find den første tagplade frem. Træk de to kabelender under taglægten. Forbind den ene kabelende til det forsyningskabel, der skal trækkes ned til inverteren via tagryggen. Den anden forbindes med næste plade.

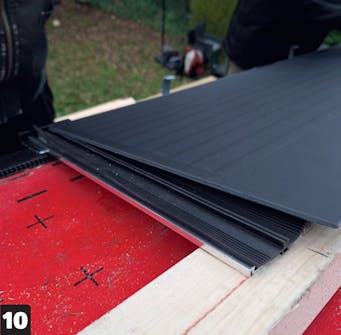

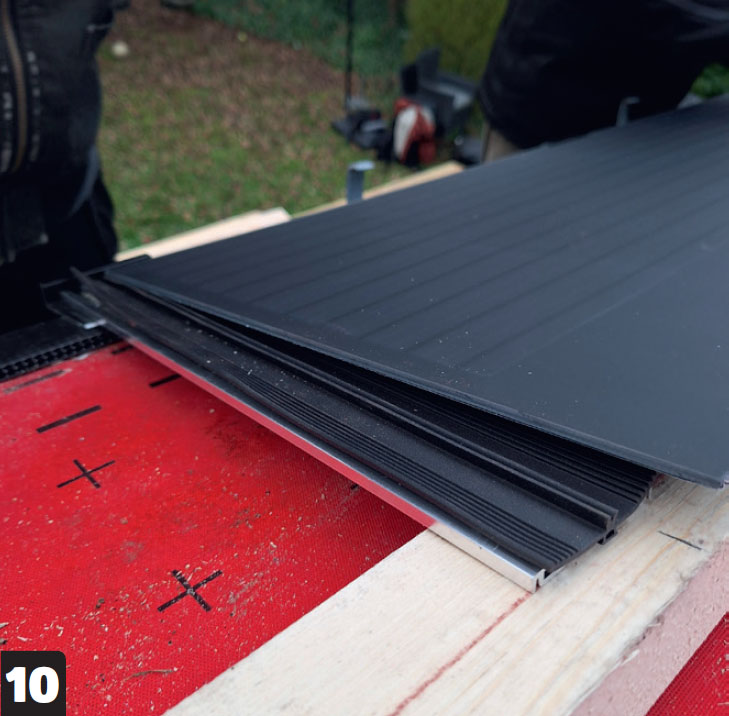

Læg en tagplade på skinnerne. Pladen kan vippes let ind under T-beslaget i bunden. Tagplader, der ligger ved siden af hinanden, deler skinnerne imellem sig. Derfor samles pladerne hen over gummilisterne.

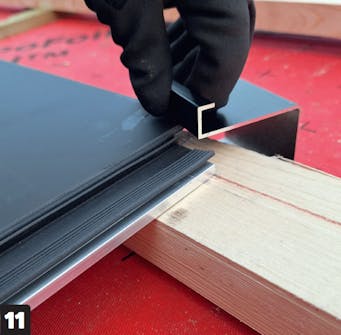

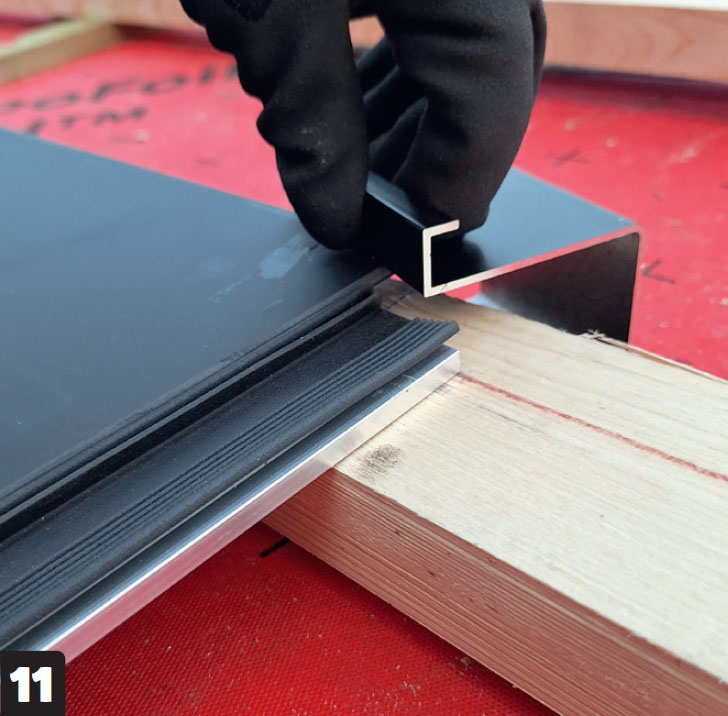

Næste række T-beslag holder tagpladerne på plads. Hver plade fikseres med yderligere tre T-beslag i toppen. De placeres, så de griber sikkert om plade, skinne og gummiliste uden at skulle skrues fast.

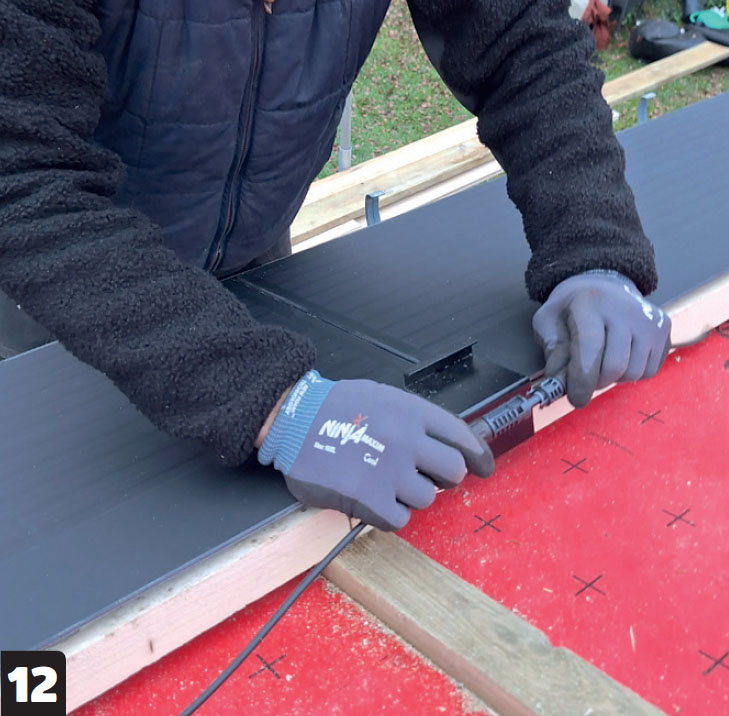

Forbind kabler løbende. Hver gang du lægger en ny plade i rækken, er det vigtigt, at du forbinder den til dens nabo. Det er heldigvis let, da ledningerne er lige til at klikke sammen.

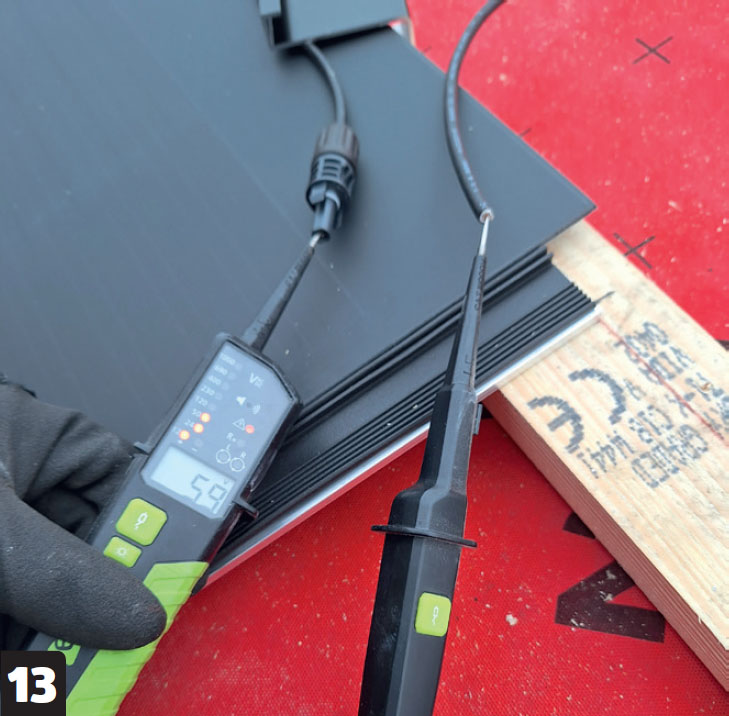

Tjek spændingen løbende. Tagpladerne er serielt forbundet og fungerer kun, hvis alle kabler er korrekt forbundet. Hvis der pludselig ikke er spænding på kablerne, så skal du arbejde baglæns og finde fejlen.

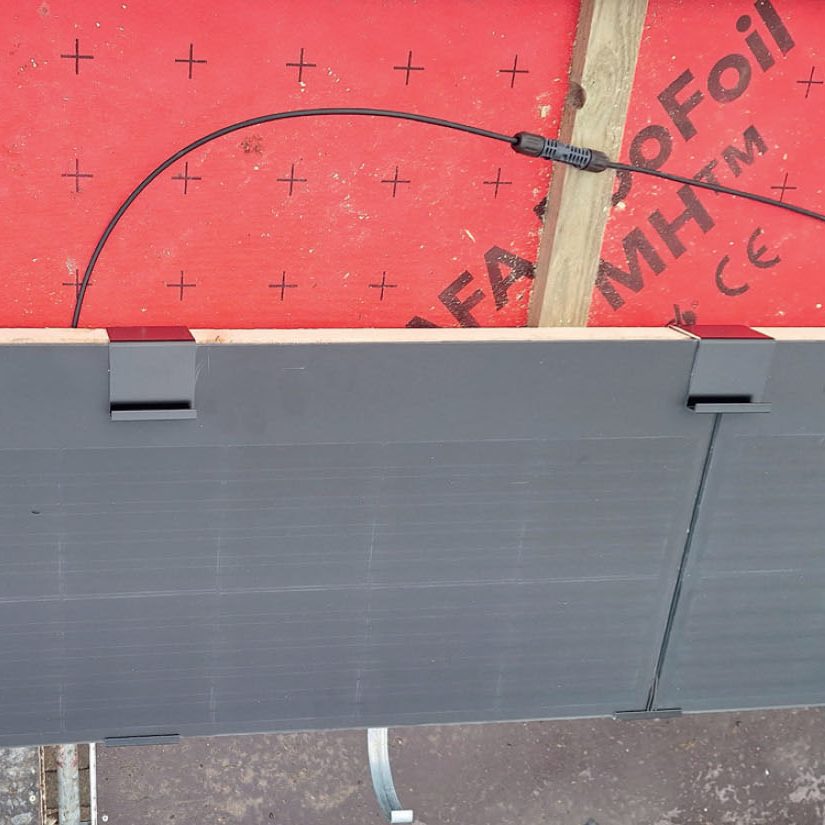

Gentag, til du når enden af nederste række. Tagpladerne skal, som her, ligge på en lige række. Hver tagplade bæres oppe af tre T-beslag, skinner og gummilister, hvoraf to deles med nabotagpladerne. De holdes desuden på plads med yderligere tre T-beslag.

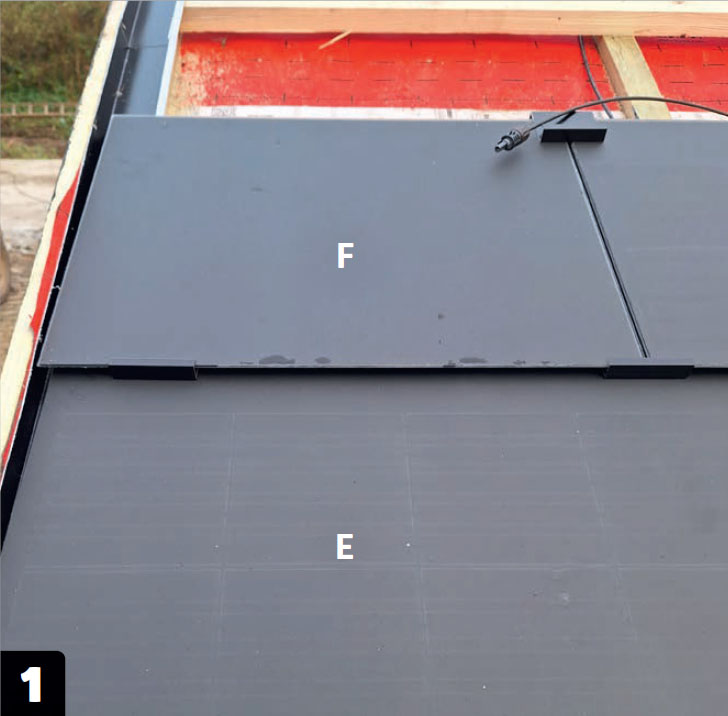

Start række to. Taget lægges i halvforbandt, og derfor starter rækkerne skiftevis med hele aktive tagplader (E) og halve passive plader (F). De halve plader behøver kun to sæt skinner og beslag.

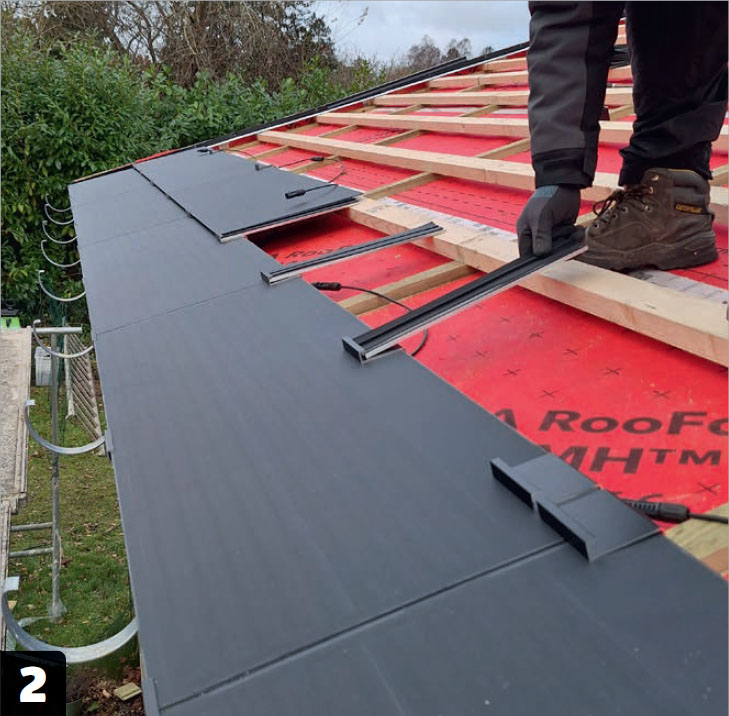

Du behøver ikke længere at måle op. De T-beslag og skinner, der bærer de efterfølgende rækker, skal blot placeres på tagpladerne for at ligge korrekt.

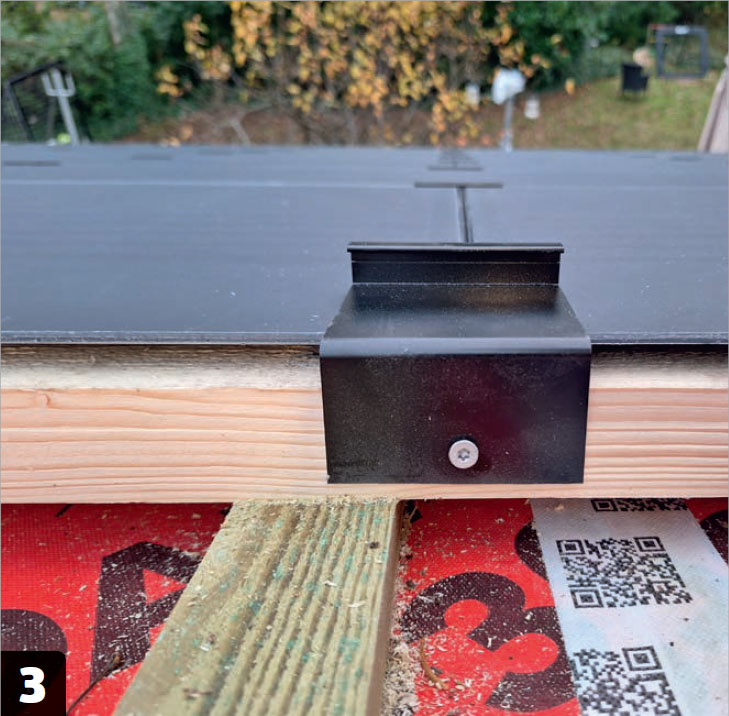

T-beslagene skal sidde som perler på en snor. Hvis en klemliste kommer i vejen for en række beslag, så skæres bunden af T-beslaget, som bagefter skrues fast.

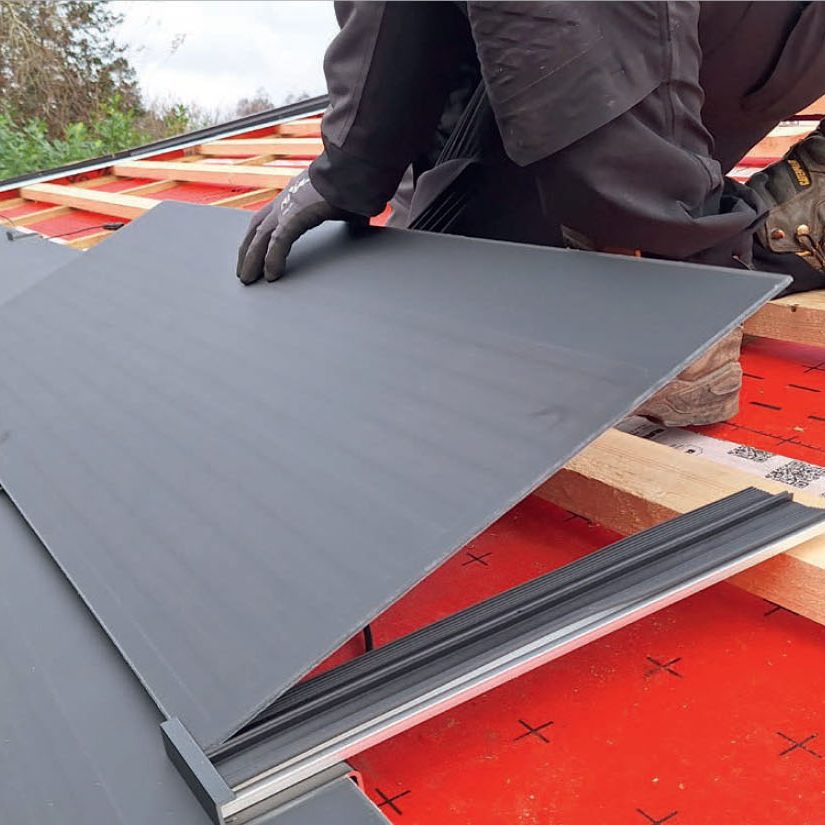

Tagplader og beslag skal helt i bund. Arbejdet går stærkere på midterrækkerne, men det er vigtigt, at tagpladerne sættes omhyggeligt fast i T-beslagene, så begge dele trykkes ned mod tagpladerne på rækken under. Ellers risikerer du, at rækkerne langsomt løber skævt.

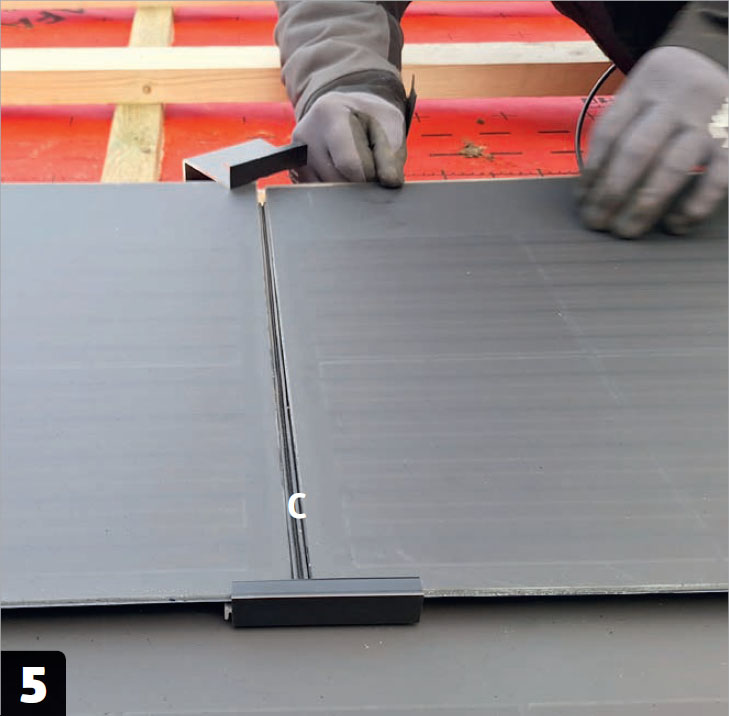

Vær opmærksom på gummilisten (C). Det er vigtigt, at tagpladerne slutter tæt til midten af gummilisten. På midterrækkerne er skinnerne, der holder gummilisterne, ikke skruet fast og kan bevæge sig, så hold øje.

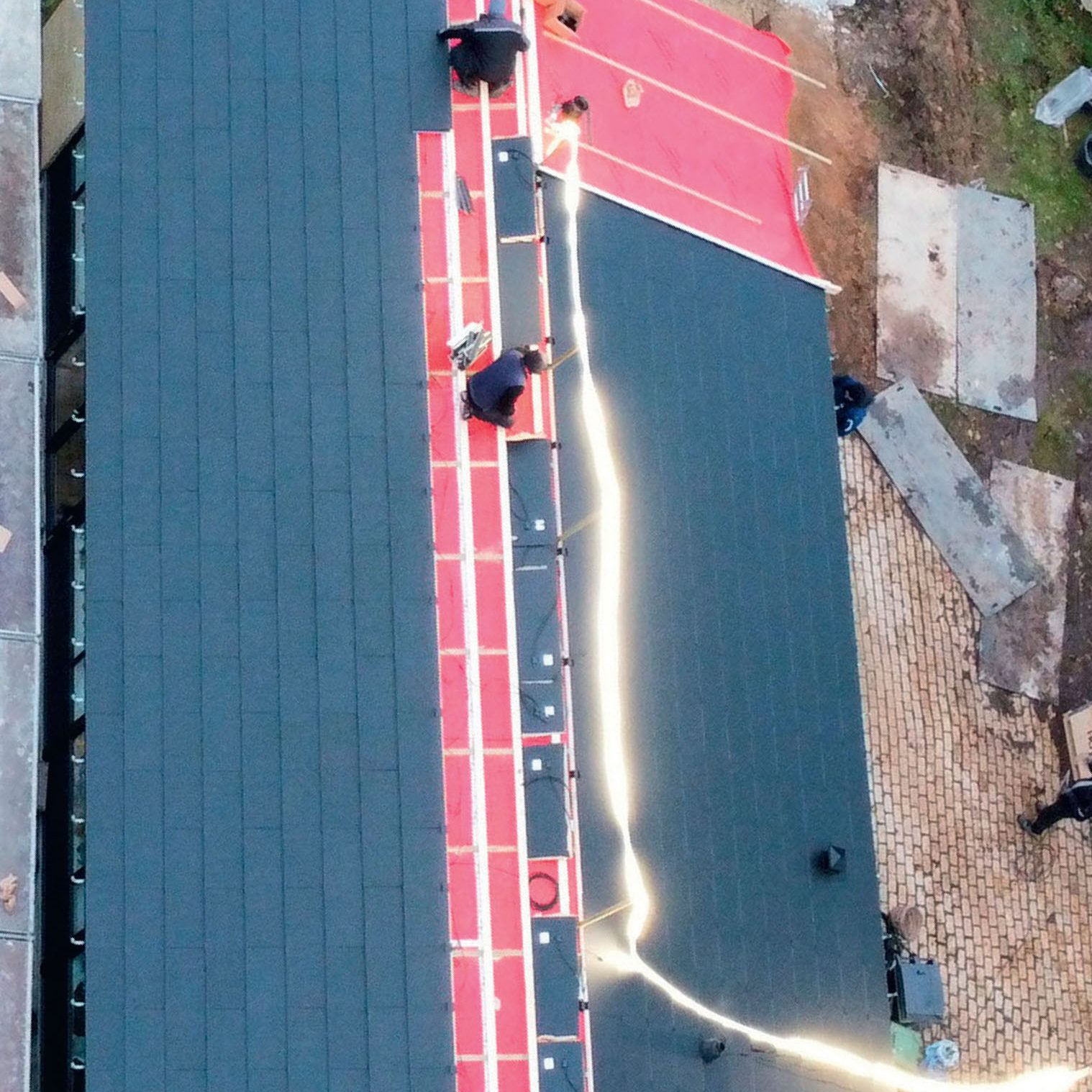

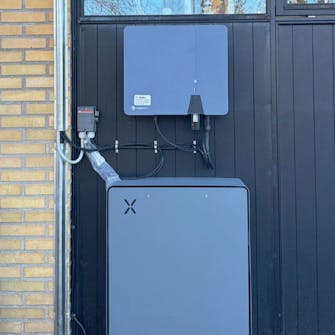

Gentag processen opad, men stop tre rækker før rygningen. Der er mindre plads på taget nu, og i dette tilfælde er alle de aktive tagplader lagt. Her er anvendt 175 samlet i to kredsløb. Før du fortsætter, skal kablerne føres gennem loftet og ned til inverteren, som typisk sidder tæt ved eltavlen. Samtidig bør logistikken omkring arbejdet tænkes igennem, så der ikke opstår trafikpropper.

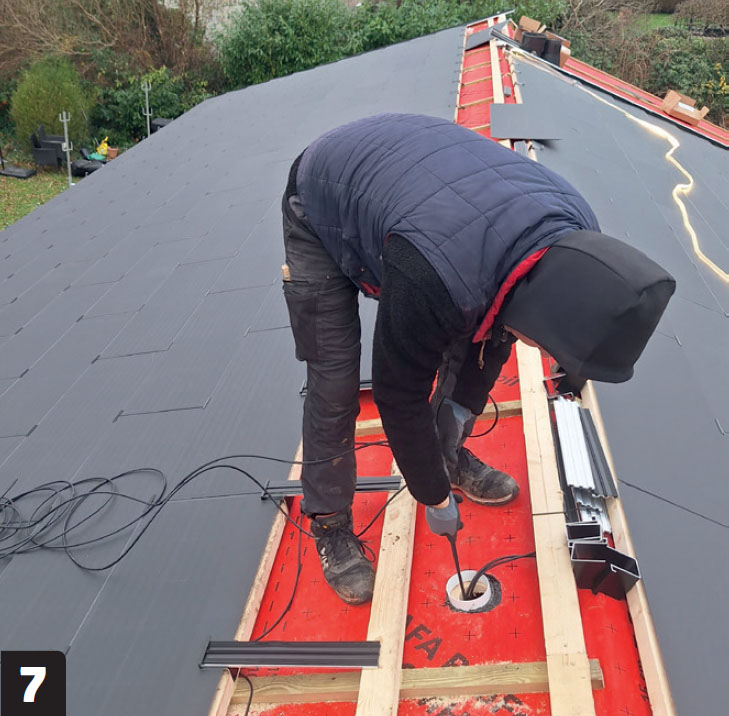

Før kablerne ned gennem taget. De fire kabelender tapes sammen to og to med deres modparter. Bagefter føres de ned gennem et hul i undertaget og frem til inverteren. Elektrikeren står for tilslutningen.

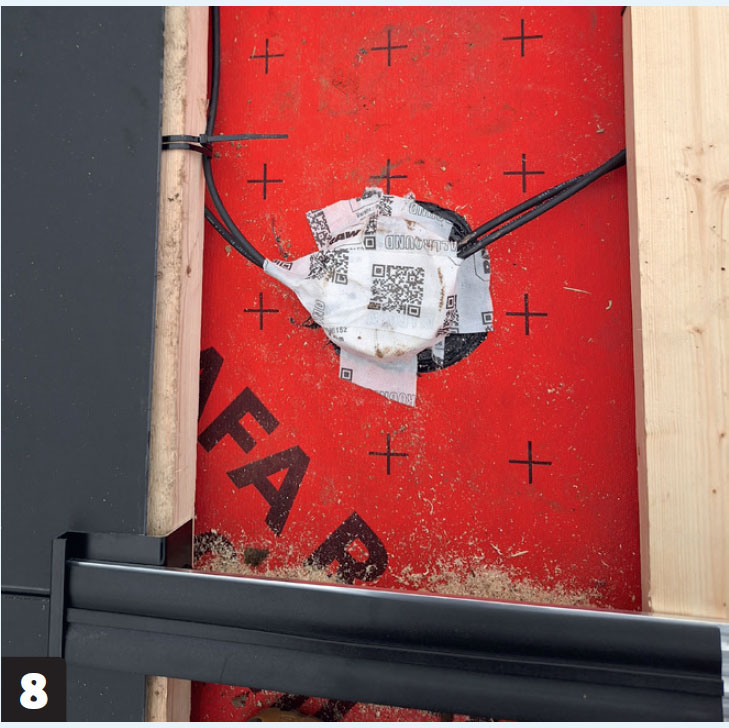

Hullet i taget lukkes tæt. Vand, der løber ned ad undertaget, må ikke kunne dryppe ned igennem hullet. Derfor er hullet beskyttet af en plastikkrave og vandtæt tape.

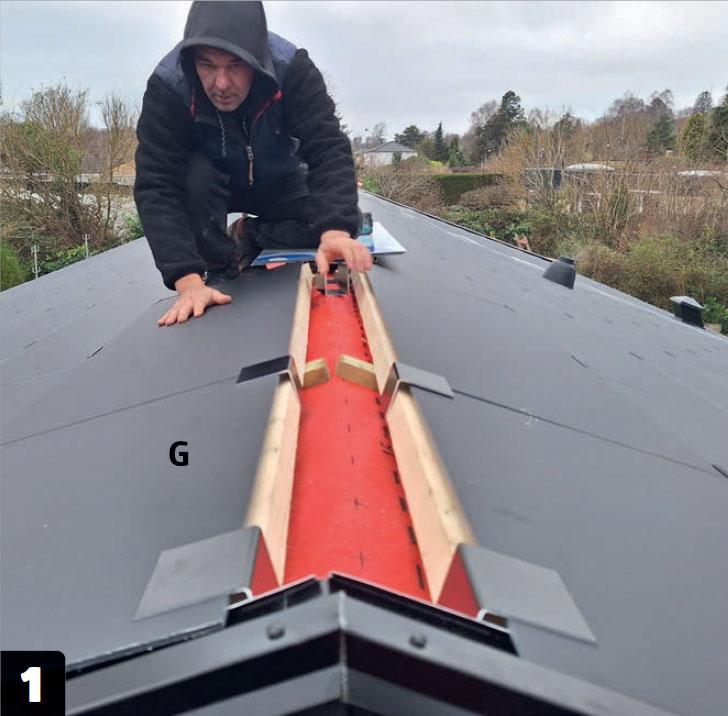

Øverste række laves af aluplader (G). Fremgangsmåden er næsten ens, men den sidste række T-beslag skal dog vendes på hovedet. Pladerne skal være af aluminium, så rygningspladerne kan skrues fast i dem.

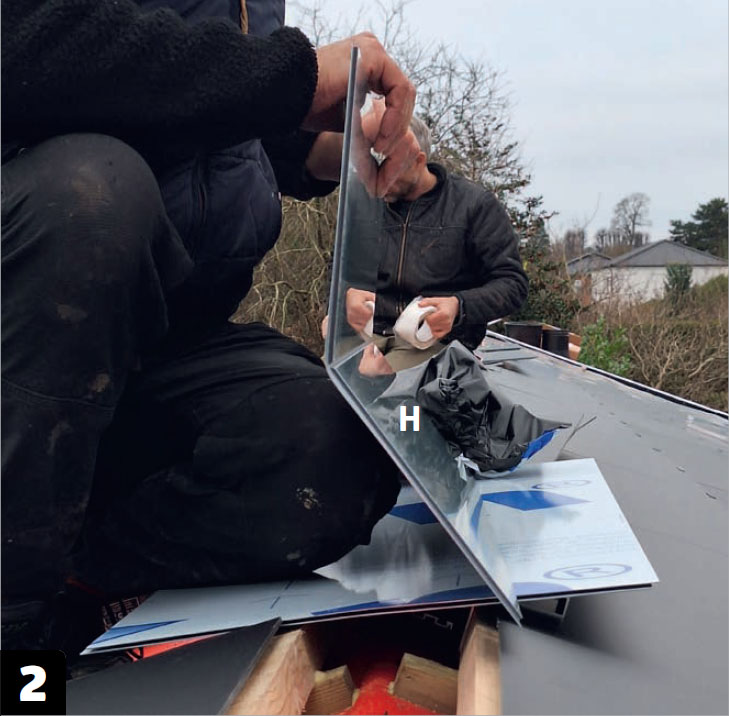

Buk rygningspladerne (H). De er udstyret med en fals, der løber på langs af pladerne midtfor. Pladerne bukkes, så de får en lidt stejlere hældning end selve tagfladen.

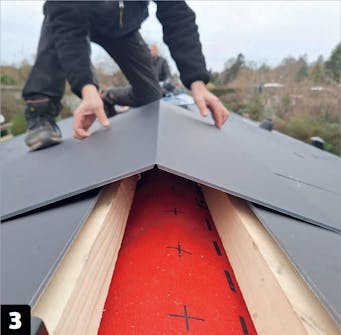

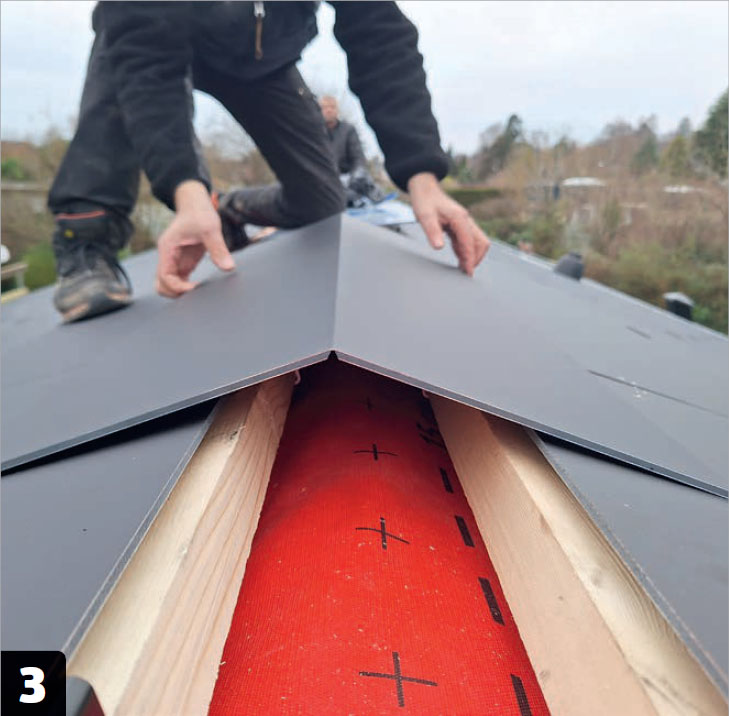

Rygningspladerne trykkes let på plads. Læg rygningspladerne op, og centrér dem over tagryggen. Tryk dem så på plads, så de antager den rigtige vinkel. Undlad at bruge for mange kræfter.

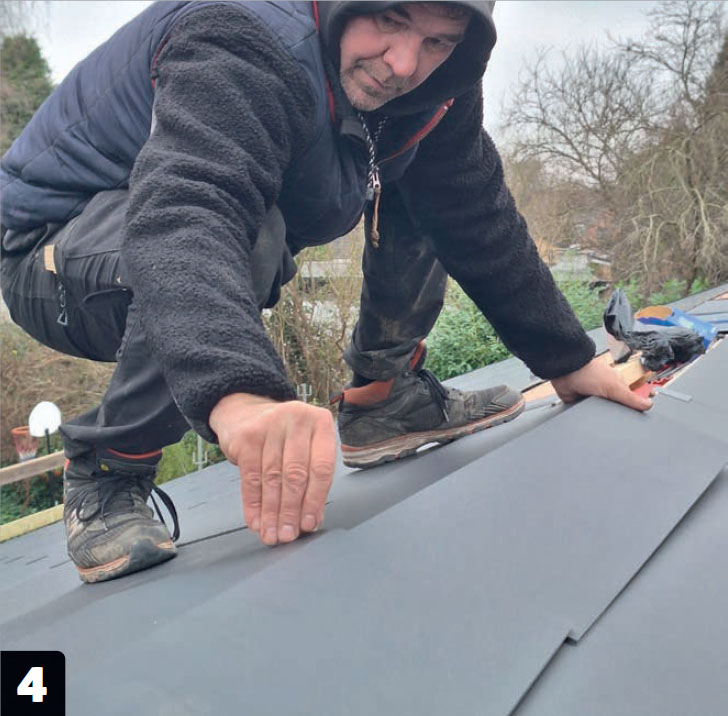

Sigt over tre plader. Det sværeste er at få rygningen til at ligge helt lige, da pladerne er korte. Det er nemmere at sigte hen over tre plader. Pladerne er lavet med en læbe i den ene ende, der overlapper den næste plade.

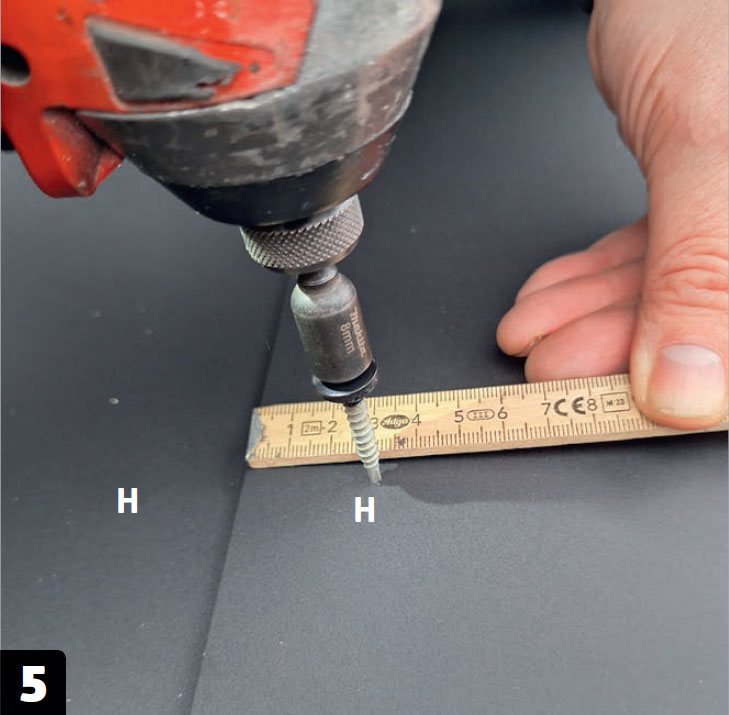

Skru rygningspladerne (H) fast. Montér dem direkte på den sidste række tagplader (G). Anvend selvskærende facadeskruer med en vandtæt pakning under skruehovedet. Skruerne skal sidde 3 cm fra bunden.

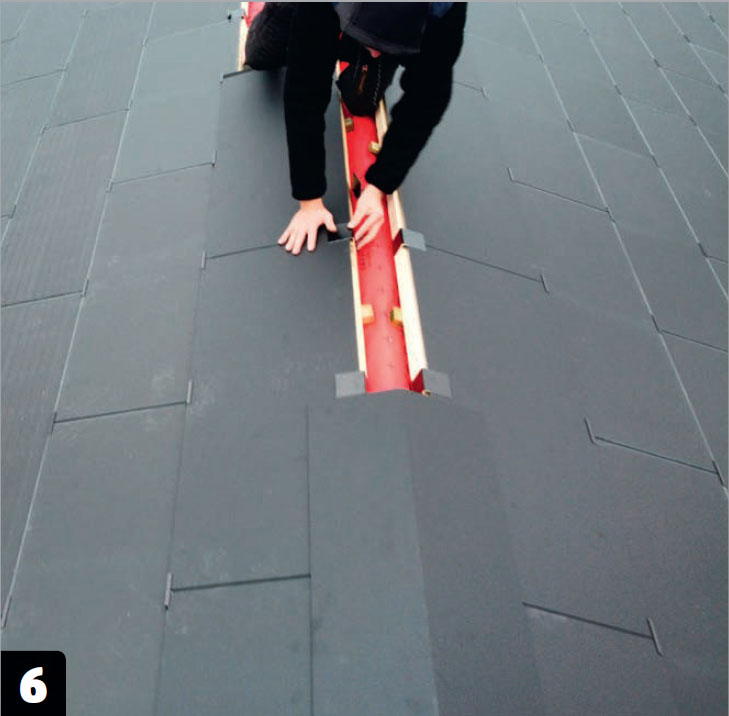

Montér øverste række tagplader og rygningen på én gang. Det er lettest at komme til, hvis du bevæger dig gradvist baglæns langs tagryggen, imens du arbejder på rygningen og øverste række plader.

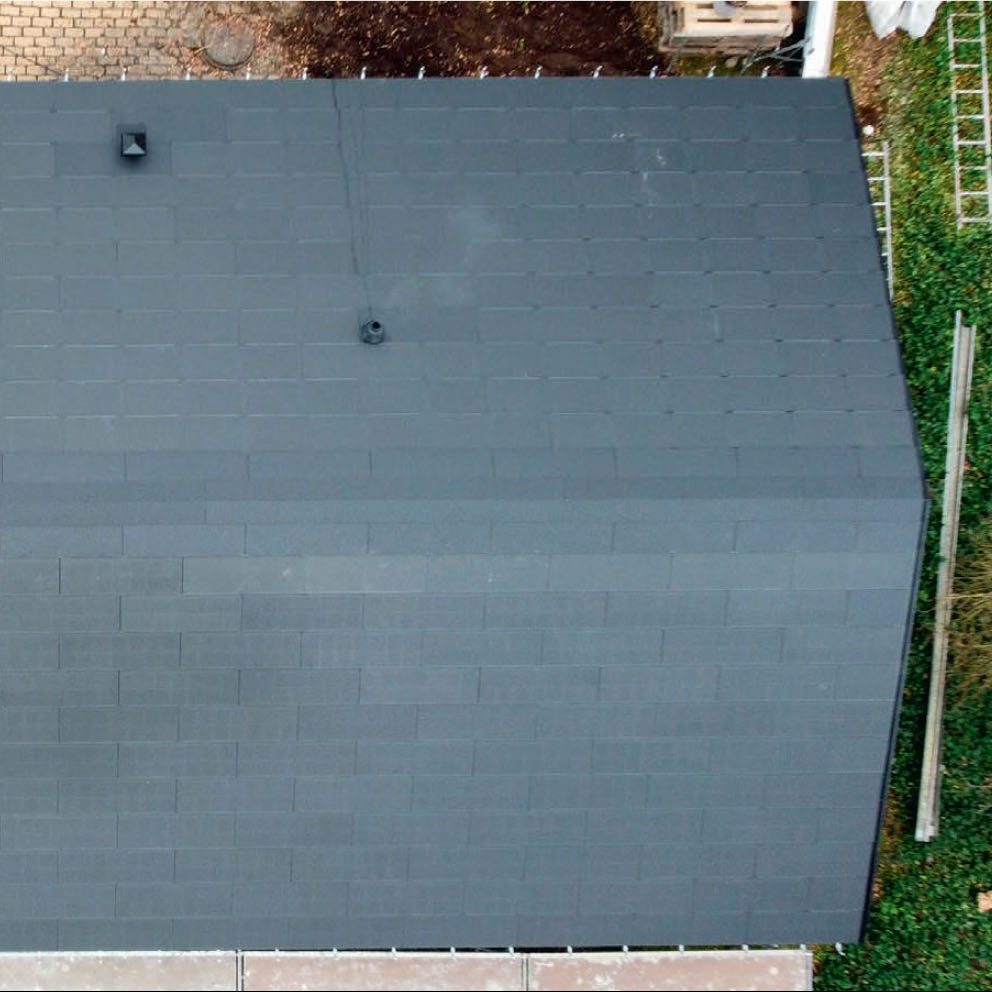

Taget er færdigt, når rygningspladerne er skruet fast. Fra 40 meters højde er det svært at se forskel på den aktive, sydvendte del af tagfladen i bunden af billedet og den inaktive, nordvendte del i toppen af billedet.
