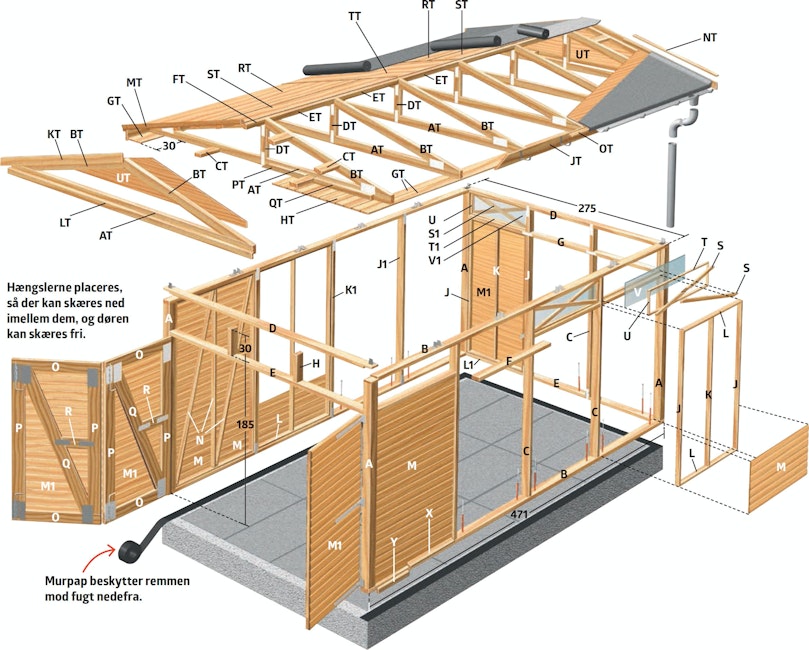

Garagen er bygget på et eksisterende fundament omkring tre rammer: to langvægge og en bagvæg. De er alle bygget efter samme princip, så her viser vi samlingen af den ene langside. Du kan tilpasse målene, så de matcher dine og din bils behov.
Rammer, der består af tømmer, som er samlet vinkelret på hinanden, er ikke videre stabile. Undervejs i opsætningen er du derfor nødt til at sætte et par lange hjælpebrædder diagonalt på siderne. Så står de stabilt, indtil du afstiver med beklædningsbrædderne.

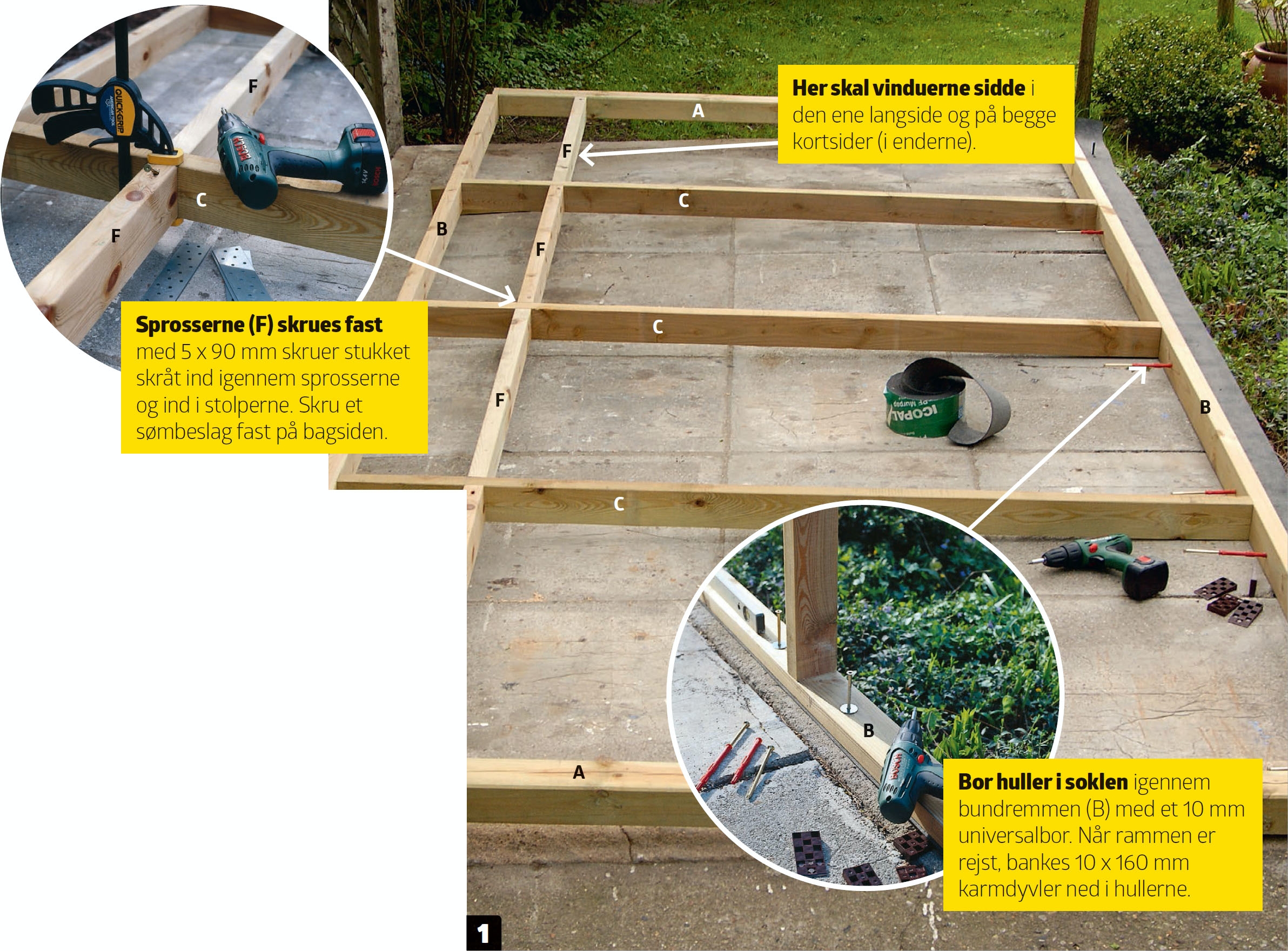

Saml delene til langsiden. De øverste planker (B og D) blades sammen med stolperne (A) (se tegning på forrige opslag). Skru sprosser (C) imellem de øverste planker med 5 x 120 mm skruer. Læg et sømbeslag over samlingerne mellem delene, og skru det fast med 4 x 40 mm beslagskruer. Læg et stykke murpap mellem fundament og bundremmen (B), inden konstruktionen rejses op og skrues fast.

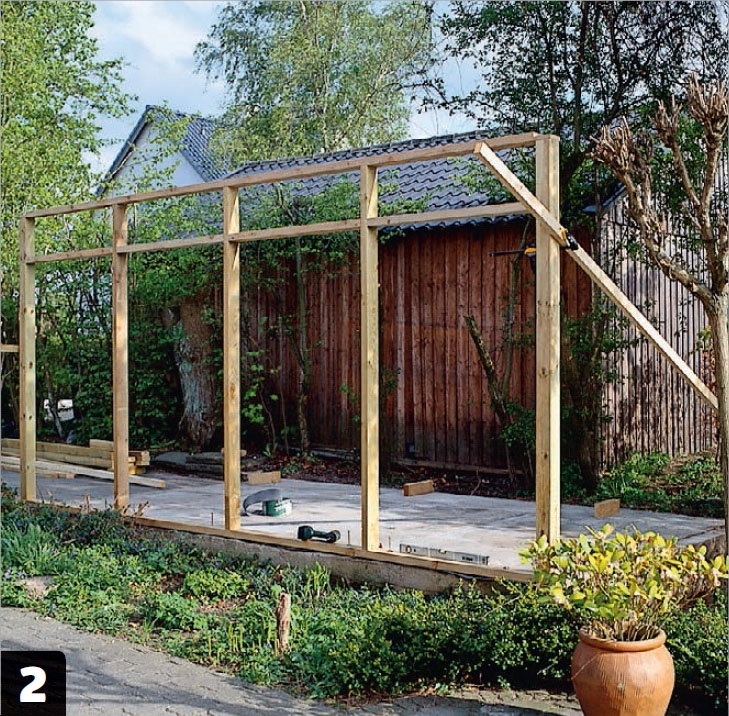

Rejs langsiden op, og gør den fast med karmdyvlerne. Brug lange brædder eller lægter til at afstive den midlertidigt.

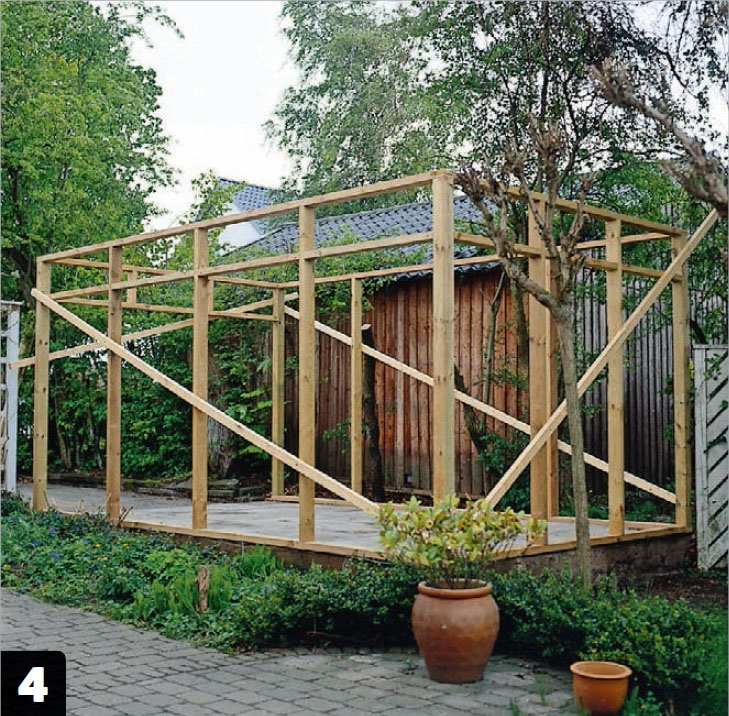

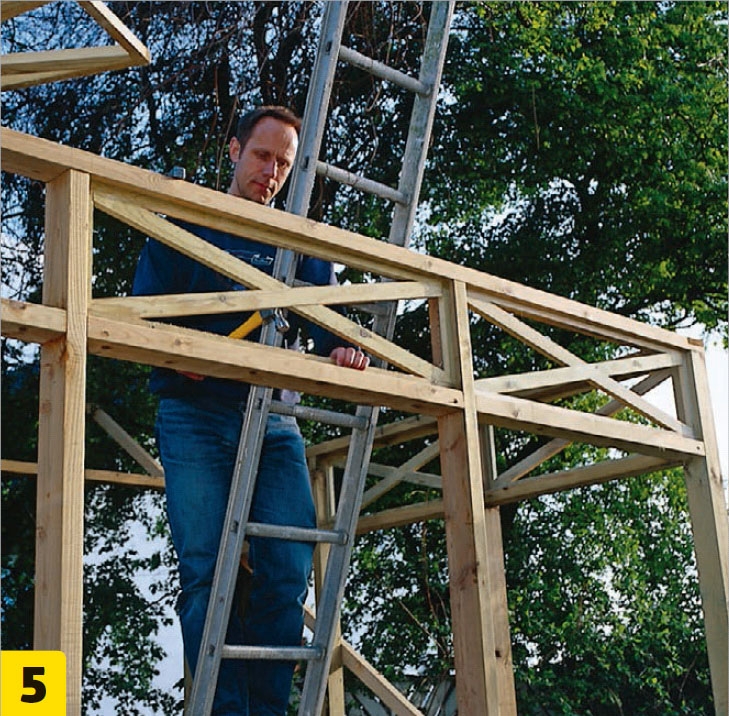

Byg den modsatte langside på samme måde. Vi har ikke sat vinduer i denne side, så sprosserne (F) er udeladt. Saml så siderne med bagvæggen og rammen over garageporten.
02
Vindueskryds
5
Trin
Vindueskrydsene giver garagen et særligt touch. Det er naturligvis helt op til dig, om de skal være der eller ej, men vinduerne i toppen bør du have: De giver masser af lys inde i garagen.
Vi bygger rammerne, så de passer lige ind i den konstruktion, vi har bygget. Det er langt lettere end at forsøge at bygge dem ind i konstruktionen oppe på en høj stige.

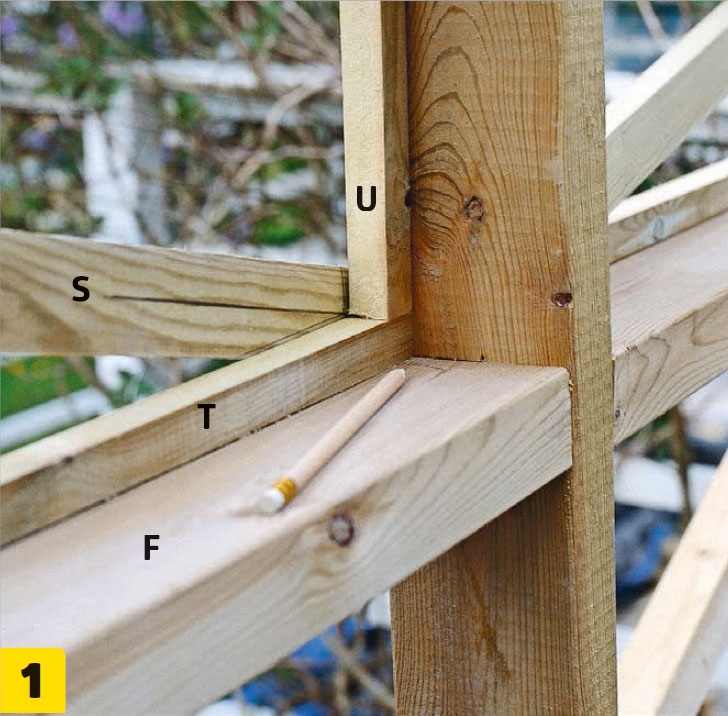

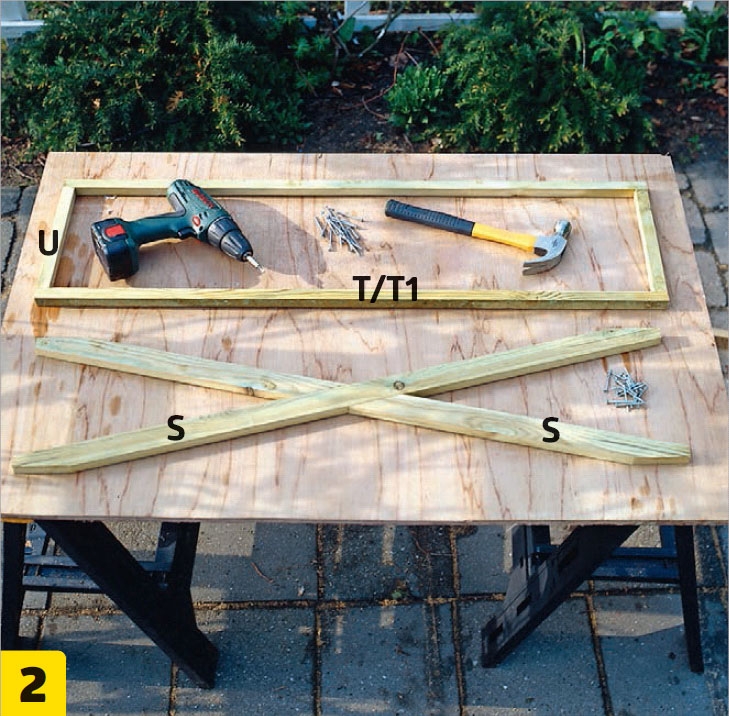

Saml 10 rammer til vindueshullerne af 21 x 21 mm lister (T, U og T1). Saml dem kant mod kant med 2,5 x 55 mm galvaniserede søm. Hold krydslisterne (S og S1) op mod rammen, og mærk endesnittene af.

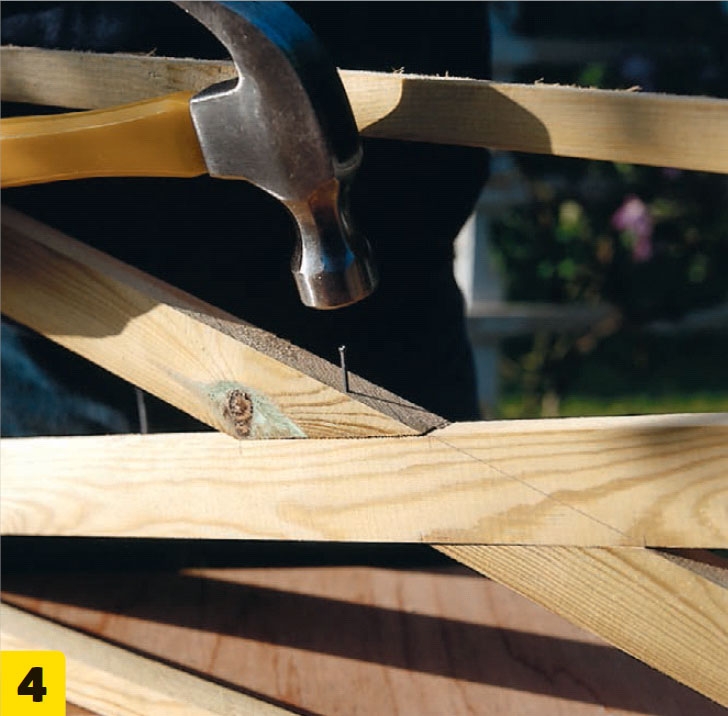

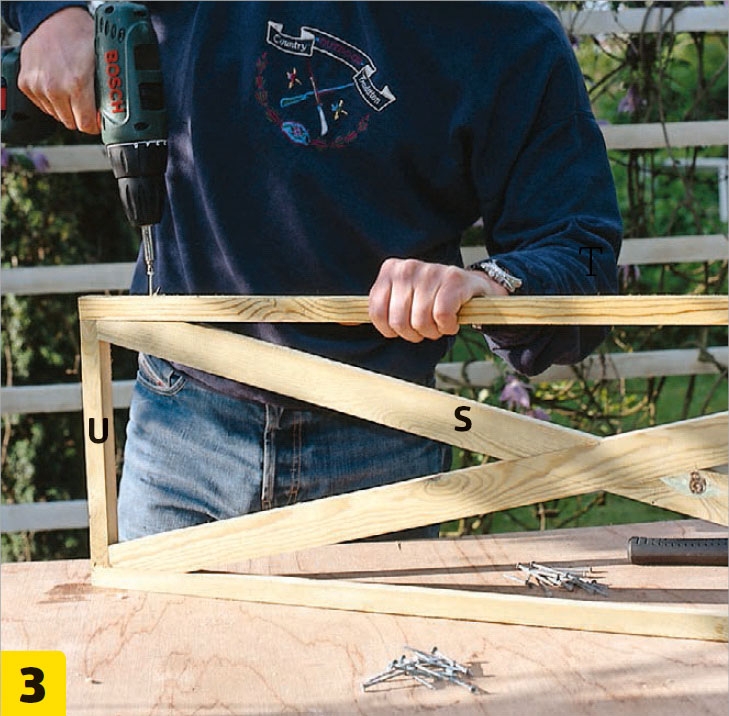

Sæt krydsene sammen. De er bladet sammen ved at save en række snit halvt ned i begge lister, hvorefter træet er fjernet med et stemmejern. Enderne skæres til efter din opmærkning.
03
Byg spærene
4
Trin

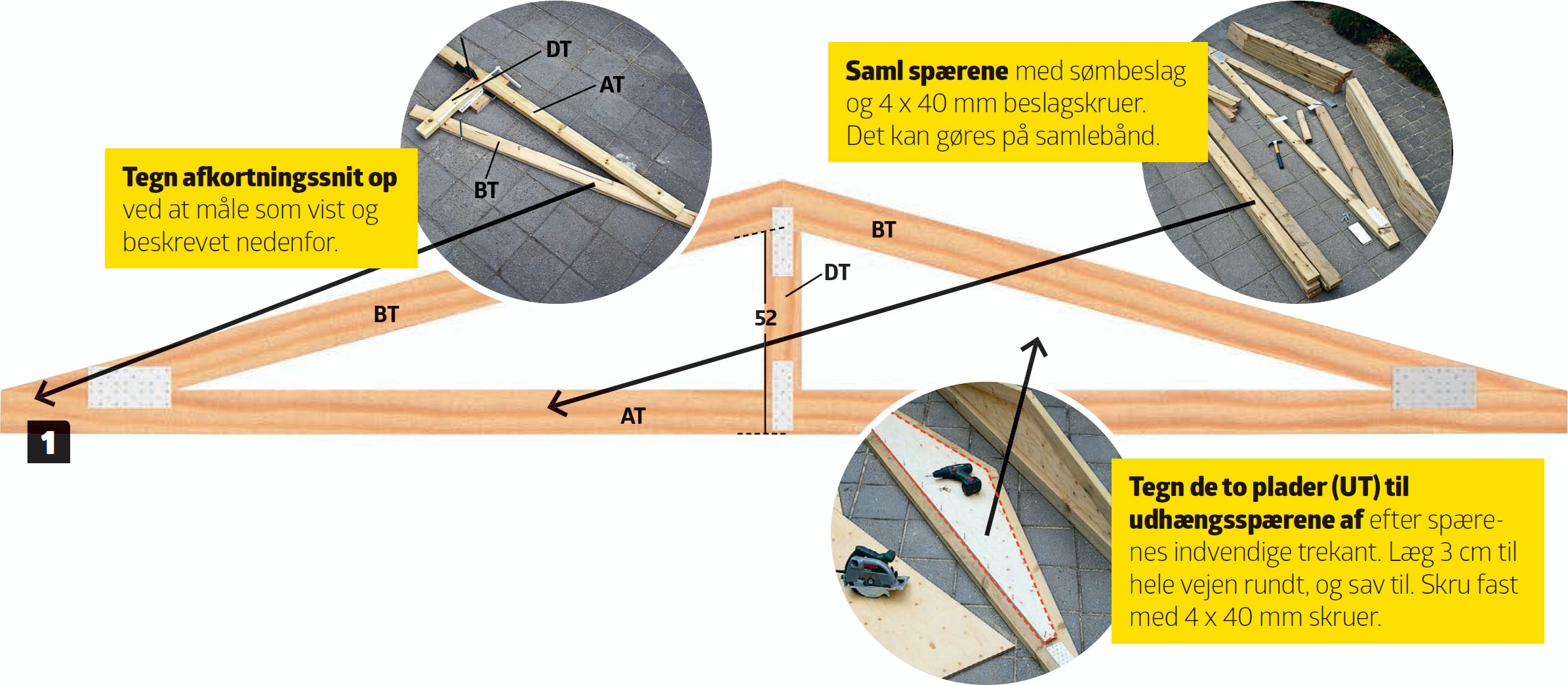

Lav det første spær. Læg en spærfod (AT) og en skrå spærdel (BT) op. Find midten af spærfoden (AT), og mål 52 cm op for at finde sammenskæringspunktet mellem de to dele. Her skal den lodrette spærdel (DT) monteres, når den er spidset til, så den passer ind under den trekant, spærfoden (AT) og den skrå spærdel (BT) danner.

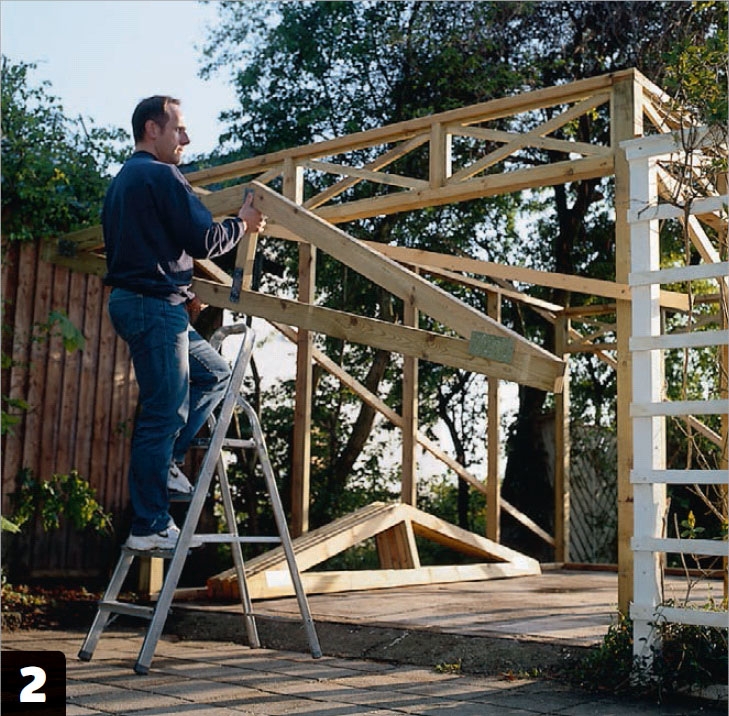

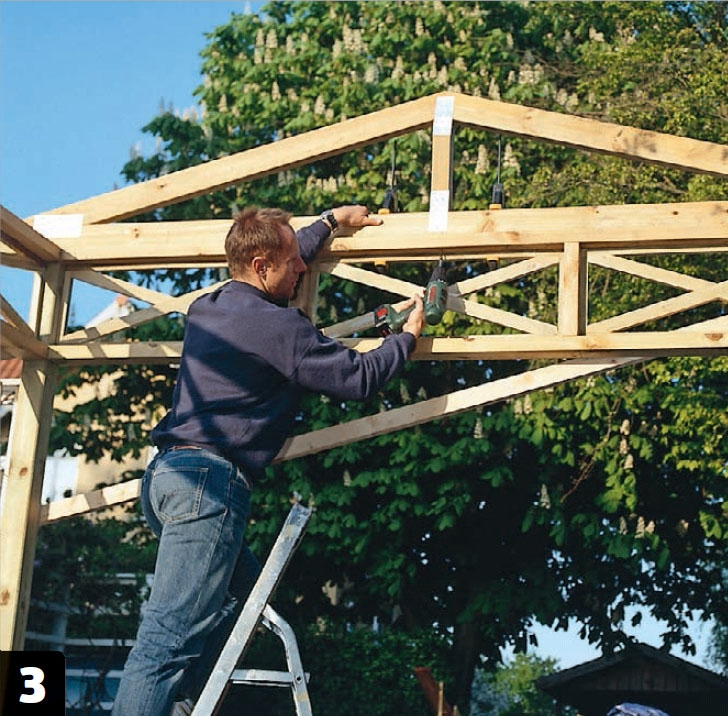

Løft forreste spær op. Hvis du forinden mærker spærenes placering op på sideram merne, gør du arbejdet nemmere for dig selv. Spærene skal stå i lod!

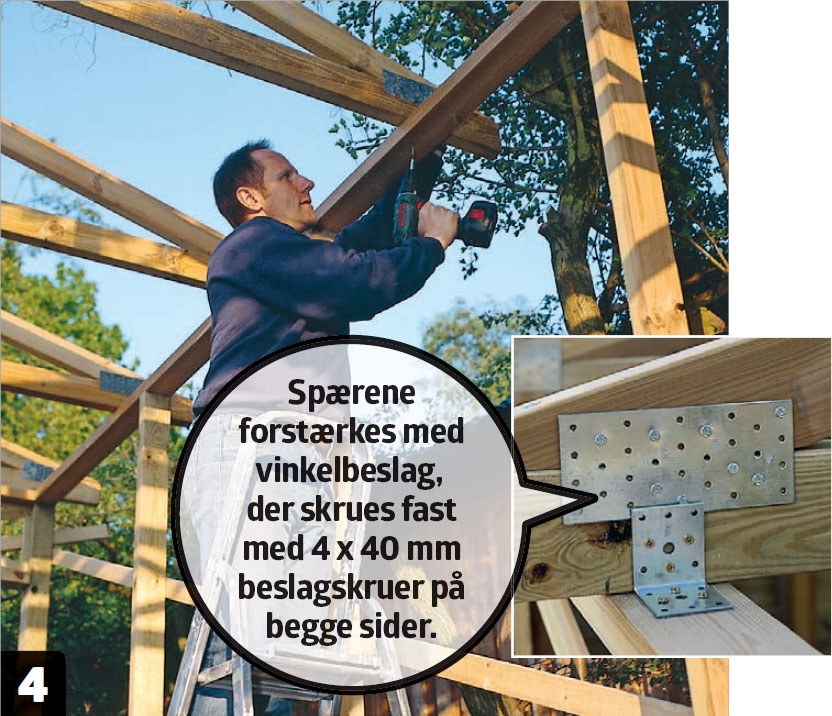

Sæt forreste og bagerste spær plant med siderammerne. Skru dem fast med 5 x 90 mm skruer nedefra. Hold spærene midlertidigt fast med en skråstiver.
04
Beklædning
1
Trin
Frem for blot at sømme brædder direkte på stolperne laver vi beklædningen i rammer, som vi sætter ind imellem stolperne.
Det giver mere spil i facaden, og det kræver ikke brædder, der er længere end 110 cm.

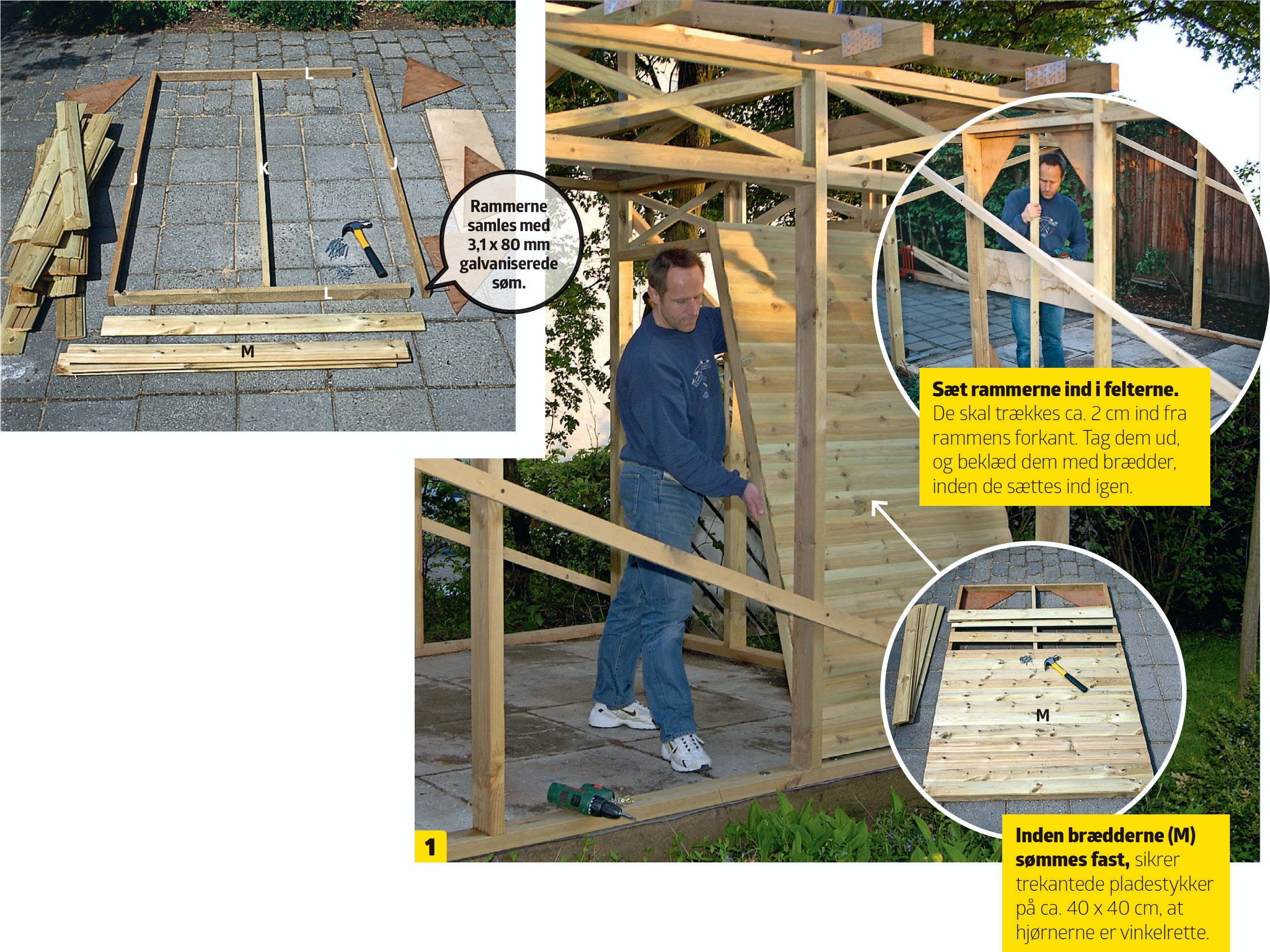

Rammerne samles af listerne J, K, L og J1, K1 og L1. I de to yderste fag sikrer skråstivere (N) stabiliteten.
Start med at samle rammerne. Herefter skal brædderne sømmes fast, og her er det vigtigt, at du sikrer dig, at rammen er vinkelret. Tjek med krydsmål, og sæt et trekantet stykke plade ind i hjørnerne for at fastholde vinklen. De beklædte rammer sættes ca. 2 cm fra facaderammernes forkanter og skrues fast med 5 x 60 mm skruer.
05
Udhæng
3
Trin

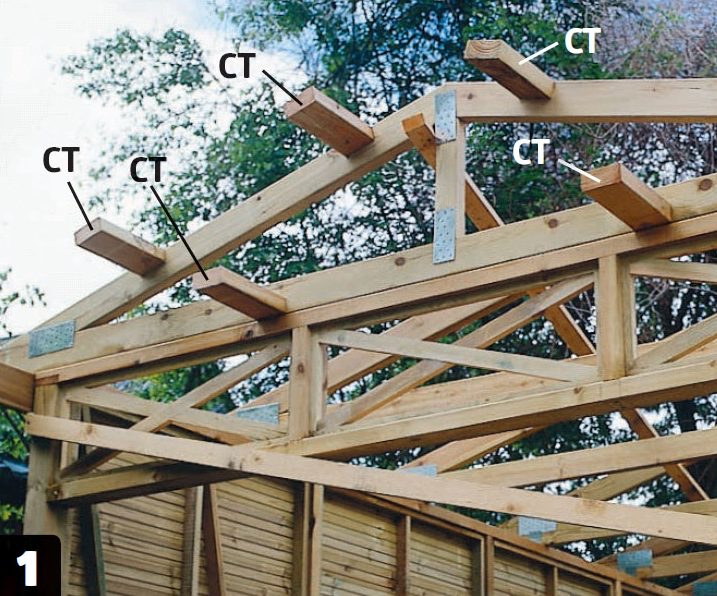

Skru seks afstandsklodser (CT) fast på de to yderste spær som vist. Klodserne skal blot sidde med nogenlunde ens afstand. Brug 5 x 100 mm skruer.

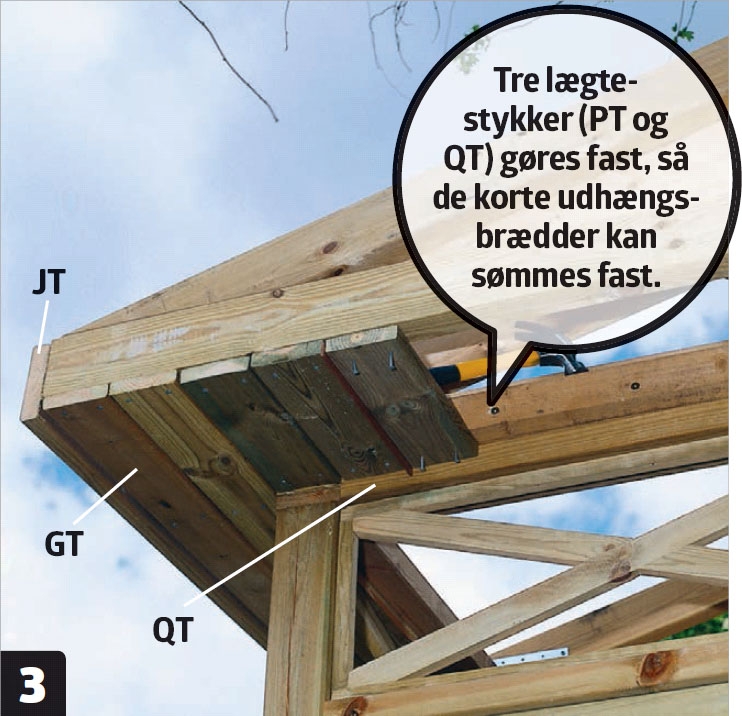

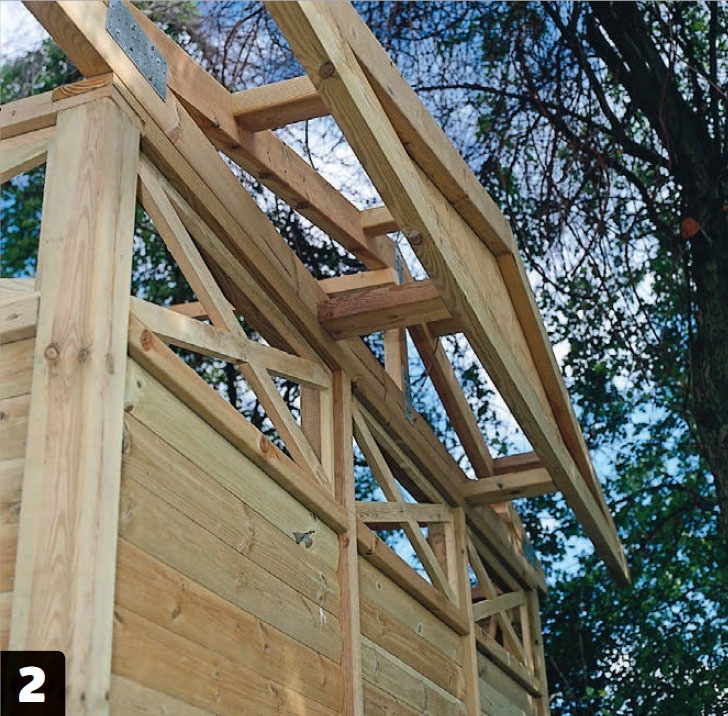

Skru udhængsspærene fast til afstandsklodserne (CT) med 5 x 100 mm skruer. Udhængsspærene skal naturligvis flugte med de øvrige spær.
06
Tag
5
Trin
Tagpladerne er af vandfast krydsfiner og forsynet med fer og not.
Sav de fire hjørneplader (RT) til, så de flugter med sternbrædderne og når ind til midten af midterste spær. Så passer de øvrige plader imellem (se mål i materialelisten).
Der findes forskellige typer tagpap. Til en garage eller et skur kan ”gør det selv-pap” fint bruges.
Lad pladerne (RT) rage ca. 5 cm ud over sternbrædderne (JT). Søm dem på med 2,5 x 55 mm galvaniserede søm.

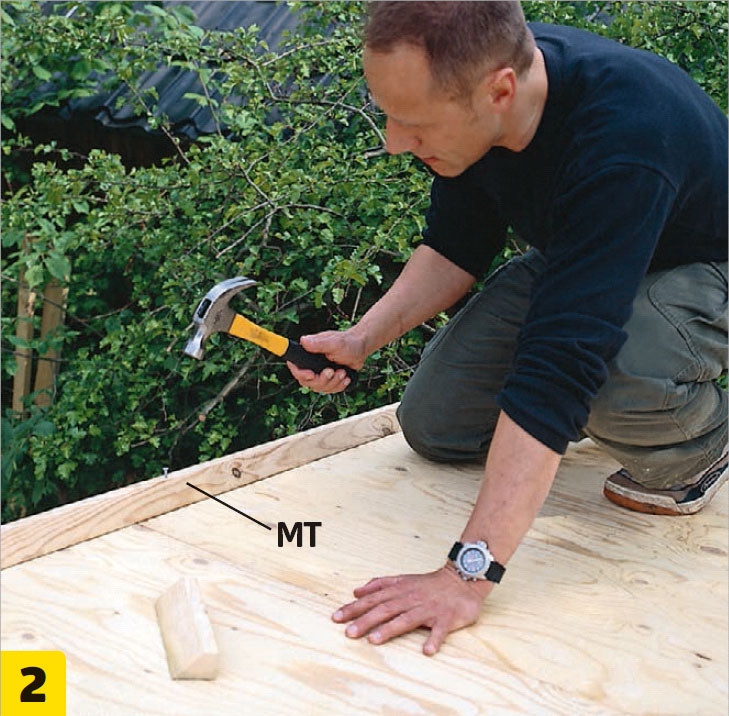

Søm trekantlisterne (MT) fast langs tag renderne med 3,1 x 80 mm galv. søm. Med en bordrundsav kan du give listerne en flad overkant ved at save 1,5 cm af dem.

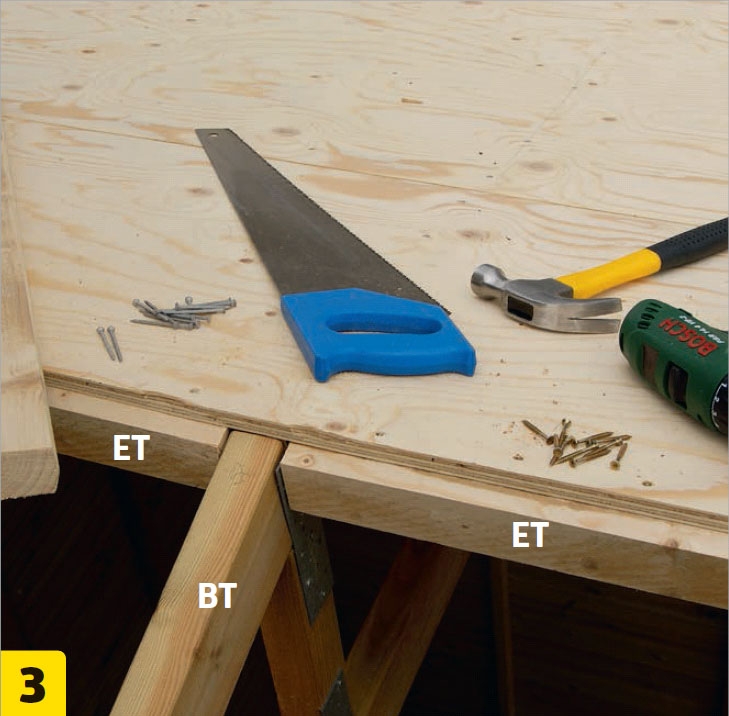

Skru lægterne (ET og FT) fast til tagpladerne i tagryggen med 5 x 50 mm skruer. I den modsatte kant skrues listerne (OT) fast under tagpladerne. Brug 4 x 40 mm skruer.

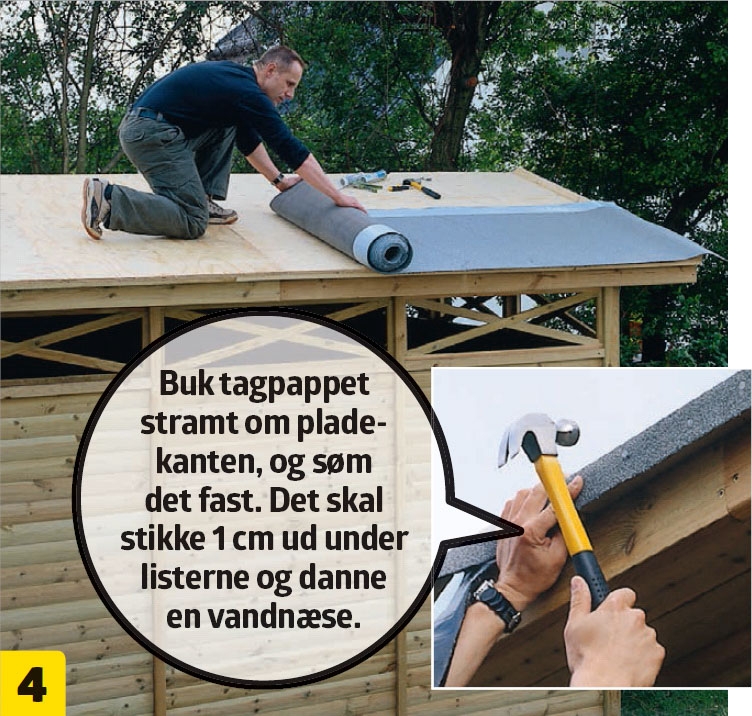

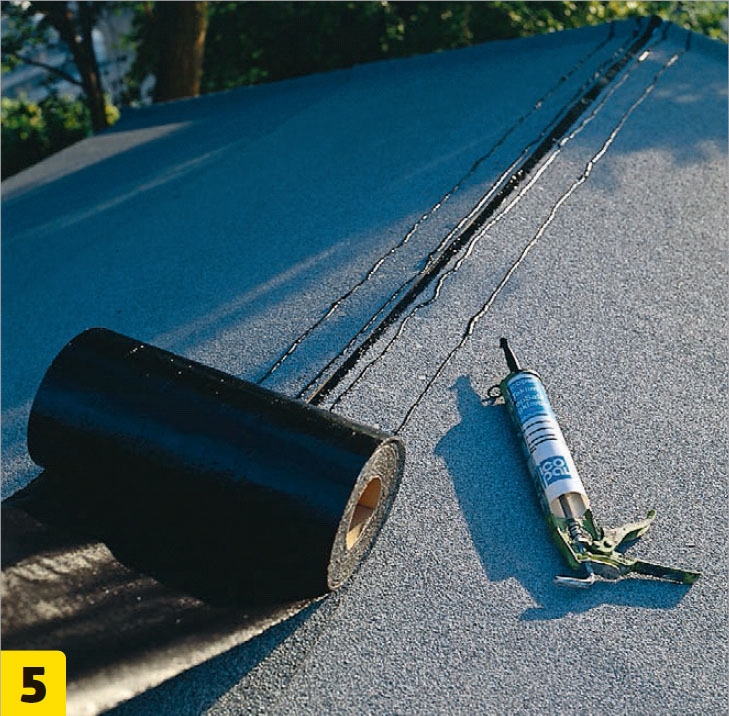

Rul tagpap på. Det skal rage 4,5 cm ud over pladerne langs siderne. Søm det fast til trekantlisterne (MT).
07

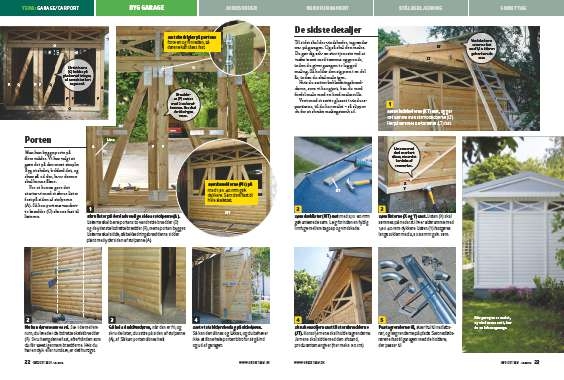

Porten
4
Trin
Man kan bygge porte på flere måder. Vi har valgt at gøre det på den mest simple: Byg et skelet, beklæd det, og skær så ud der, hvor dørene skal kunne åbne.
For at kunne gøre det starter vi med at skrue lister fast på siden af stolperne (A). Så kan portens vandrette brædder (O) skrues fast til listerne.
Skru lister på den indvendige side af stolperne (A). Listerne skal bære portens to vandrette brædder (O) og de yderste lodrette brædder (P), mens porten bygges. Listerne skal sidde, så beklædningsbrædderne sidder plant med ydersiden af stolperne (A).

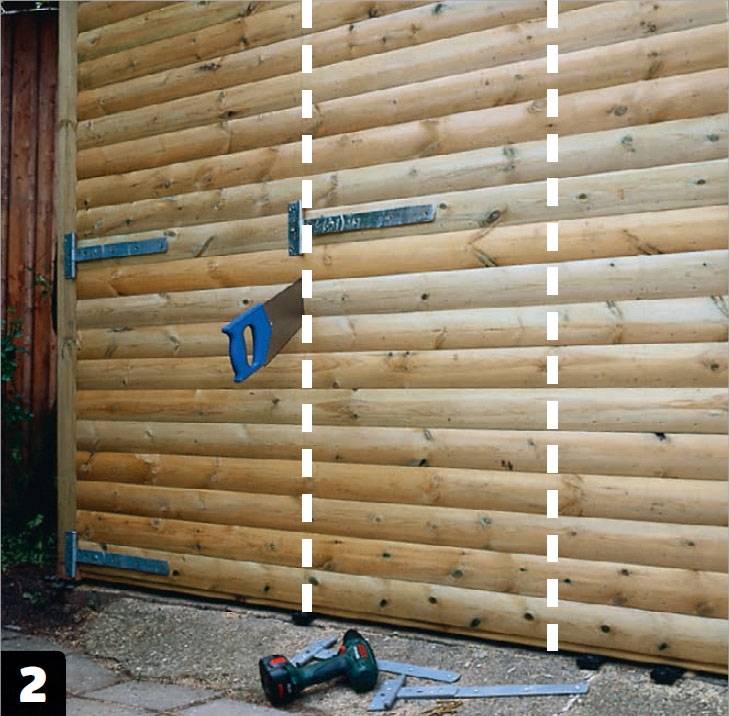

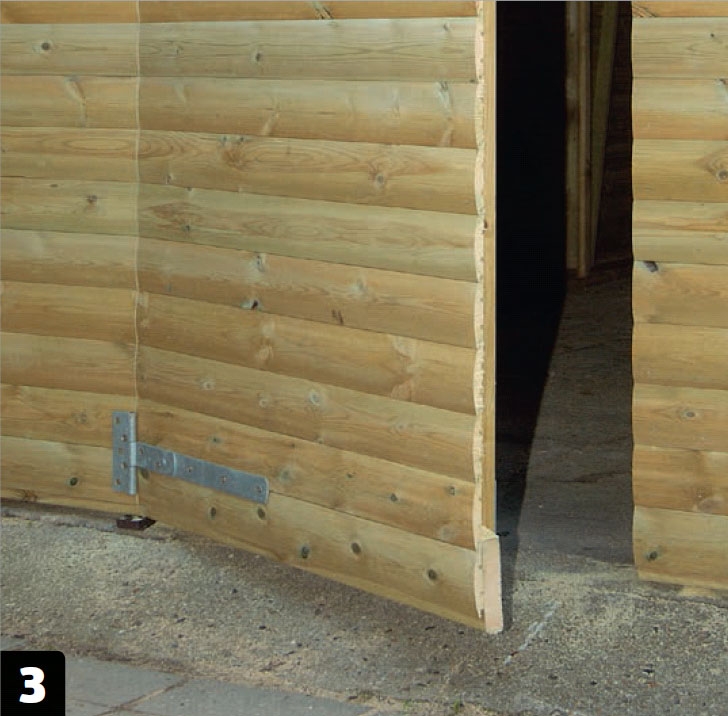

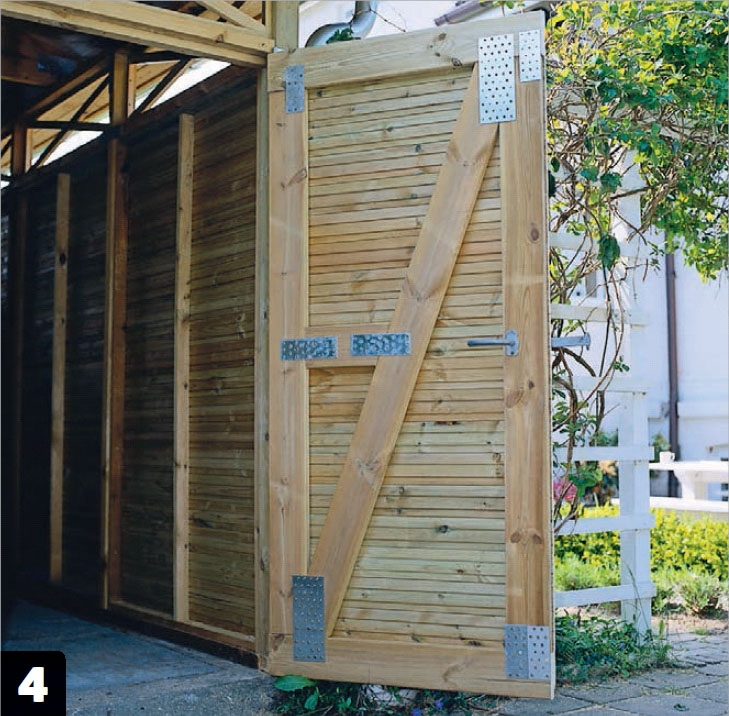

Nu kan dørene saves fri. Sav i de mellemrum, du lavede i de lodrette skeletbrædder (P). Skru hængslerne fast, efterhånden som du får savet igennem brædderne. Hvis du har en dyk- eller rundsav, er det hurtigst.
Gå ind ad midterdøren, når den er fri, og skru de lister, du satte på siden af stolperne (A), af. Så kan porten åbnes helt.
08
De sidste detaljer
5
Trin
Til sidst skal der vindskeder, tagrender mv. på garagen. Og så skal den males. Du gør dig selv en stor tjeneste ved at vaske træet med trærens og grunde, inden du giver garagen to lag god maling. Så holder den sig pæn i en del år, inden du skal male igen.
Hvis du sætter beklædningsbræd derne, som vi har gjort, kan du med fordel male med en bred malerrulle.
Vent med at sætte glasset i vindues partierne, til du har malet - så slipper du for at skrabe malingstænk af.

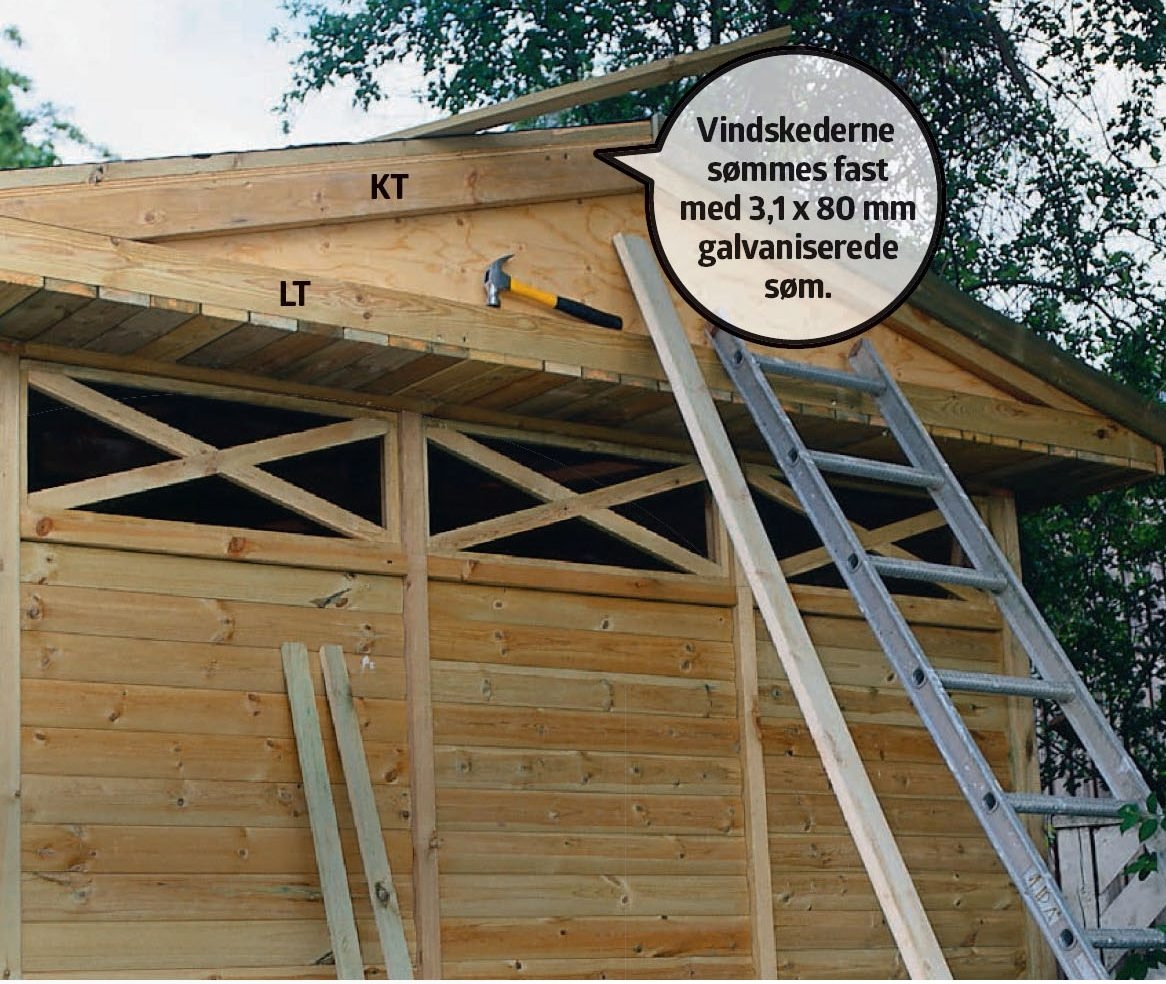

Søm vindskederne (KT) fast, og gør det samme med sternbrædderne (LT). Herpå sømmes dækbrættet (LT) fast.

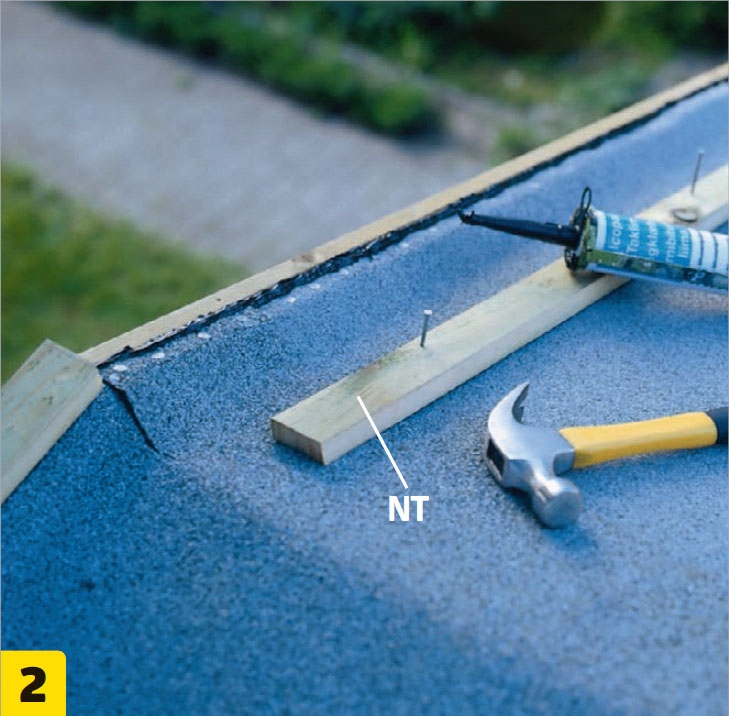

Søm dæklister (NT) fast med 3,1 x 80 mm galvaniserede søm. Læg forinden en fyldig limfuge mellem tagpap og vindskede.

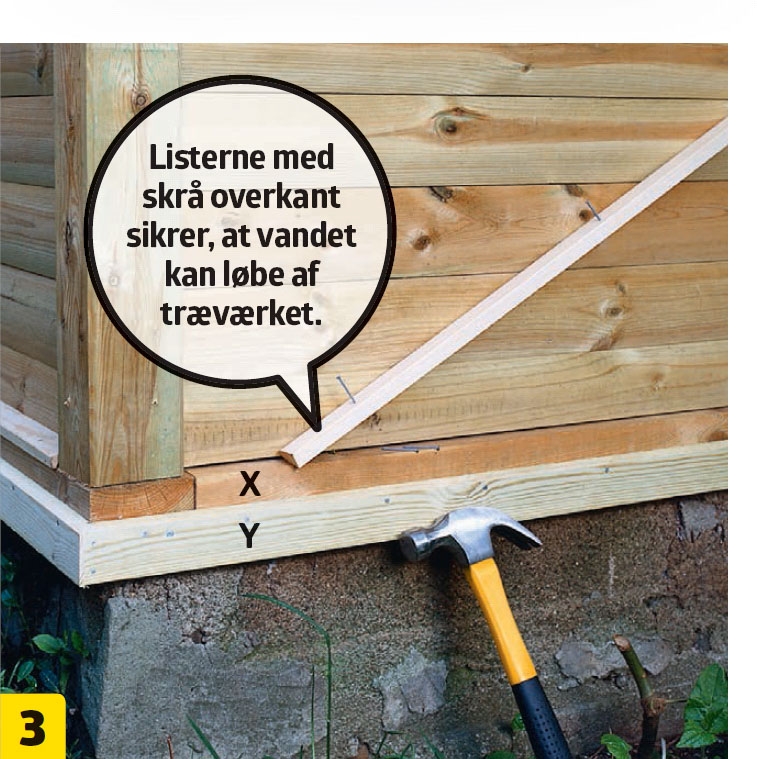

Søm listerne (X og Y) fast. Listen (X) skal sømmes på nederst i hver sideramme med 1,8 x 40 mm dykkere. Listen (Y) fastgøres langs soklen med 2,5 x 55 mm galv. søm.

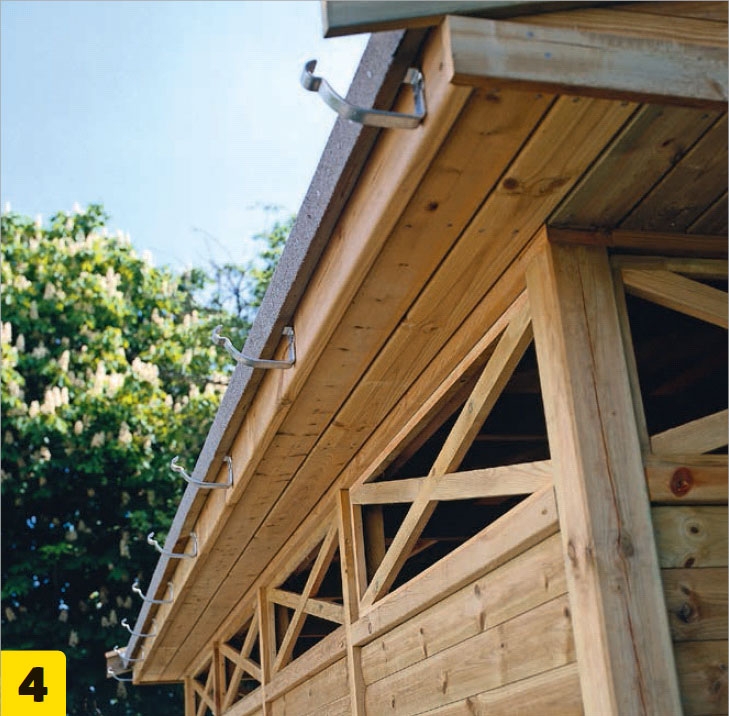

Skru konsoljern fast til sternbrædderne (JT). Konsoljernene skal holde tagrenderne. Jernene skal sidde med den afstand, producenten angiver (her maks. 90 cm).
Materialer
90 x 90 mm trykimp. fyr:
- 4 stolper (A) a 215 cm
45 x 95 mm trykimp. reglar:
- 8 spærfødder (AT) a 317 cm
- 16 skrå spærdele (BT) a 165 cm
- 12 afstandsklodser (CT) a 25,5 cm
- 4 bund- og topstykker (B) a 471 cm
- 8 lodrette sprosser (C) a 215 cm
- 2 overliggere (D) a 275 cm
- 2 underliggere (E) a 257 cm
- 4 vandrette sprosser (F) a 109,9 cm
- 3 vandrette sprosser (G) a 82,7 cm
- 2 lodrette sprosser (H) a 30 cm
45 x 70 mm trykimp. reglar:
- 6 lodrette spærdele (DT) a 32,7 cm
25 x 50 mm trykimp. fyr:
- 14 sider (J) a 180,5 cm
- 8 sider (J1) a 215 cm
- 7 sprosser (K) a 175,5 cm
- 4 sprosser (K1) a 210 cm
- 16 top- og bunddele (L) a 104,9 cm
- 6 top- og bunddele (L1) a 77,7 cm
- 4 skråstivere (N) a 235 cm
19 mm trykimp. blokhusbrædder, dækbredde 8,6 cm:
- 184 bekl.brædder (M) a 109,9 cm
- 63 bekl.brædder (M1) a 82,7 cm
- 21 brædder (M1) til port a 256 cm
21 x 43 mm fyr:
- 8 krydslister (S) a 110 cm
- 12 krydslister (S1) a 83 cm
21 x 21 mm fyr:
- 16 krydsrammelister (T) a 109,9 cm
- 24 krydsrammelister (T1) a 82,7 cm
- 40 krydsrammelister (U) a 25,8 cm
4 mm glas:
- 4 ruder (V) a 29,5 x 109,5 cm
- 6 gavlruder (V1) a 29,5 x 82,2 cm
16 x 27 mm glasliste m. vandnæse:
- 8 bundlister (X) a 109,9 cm
- 3 bundlister (X) a 82,7 cm
19 x 50 mm fyr:
- Sokkelindfatninger (Y), i alt 16 m
38 x 57 mm lægter:
- 5 understøtn.tagryg (ET) a 88,8 cm
- 2 understøtn. tagryg (FT) a 25,5 cm
- 6 understøtn. udhæng (PT og QT), i alt 5,5 m
22 x 95 mm trykimp. terrassebr.:
- 4 udhængsbrædder (GT) a 530,8 cm
- 56 udhængsbrædder (HT) a 30 cm
28 x 120 mm trykimp. terrassebr.:
- 2 sternbrædder (JT) a 530,8 cm
- 4 vindskeder (KT) a ca. 180 cm
- 2 vandrette brædder (O) a 256 cm
- 6 lodrette brædder (P) a 159 cm
- 3 skråstivere (Q) a ca. 175 cm
- 3 brædder (R) til hængsler a ca. 30 cm
15 x 43 mm trykimp. fyr:
- Anslagsliste, ca. 1 meter
15 x 58 mm lister:
- 2 dækbrædder (LT) a 317 cm
50 x 50 mm trekantlister:
- 4 tagafslutninger (MT) a ca. 175 cm
25 x 50 mm trykimp. fyr:
- 2 tagkantlister (OT) a 530,8 cm
- 4 dæklister (NT) a ca. 180 cm
19 mm vandfaste tagplader:
- 4 tagplader (RT) a 122 x 218,8 cm
- 4 tagplader (ST) a 48 x 218,8 cm
- 2 tagplader (TT) a 93,2 x 170 cm
- 2 udhængsplader (UT) a 38 x 244 cm
Desuden:
- Skruer: 5 x 120, 5 x 100, 5 x 90, 5 x 60, 4 x 50, 5 x 50, 4 x 40 og 4 x 30 mm
- Galvaniserede søm: 3,1 x 80 mm og 2,5 x 55 mm
- Galvaniserede dykkere: 1,8 x 40 mm og 1,4 x 35 mm
- 28 stk. 80 x 180 mm sømplader (spær)
- 60 x 140 mm sømplader, 24 stk. (spær) og 20 stk. (port)
- 21 stk. 50 x 200 mm sømplader (sider)
- 16 stk. 100 x 240 mm sømplader (port)
- 24 stk. 50 x 50 x 50 mm vinkelbeslag til spær
- Ca. 12 m 10 cm bredt murpap
- 22 stk. 10 x 160 mm karmdyvler
- 9 stk. 130 x 430 mm T-hængsler
- Stalddørsgreb
- 4 stk. 10 x 230 mm skudrigler
- Tagpap, tagrender og nedløb
- Akrylfugemasse, akrylspartelmasse, grunder og maling
Tidsforbrug
Ca. en uge.
Pris
Ca. 20.000 kr. ekskl. fundament.
Sværhedsgrad
Det er en fordel, hvis du har bygget skur, terrasse eller lignende før. Vær omhyggelig med målene, og sørg for, at alt er i lod og vater.
