Intro
Vejledning
01
Monter plader
7
Trin

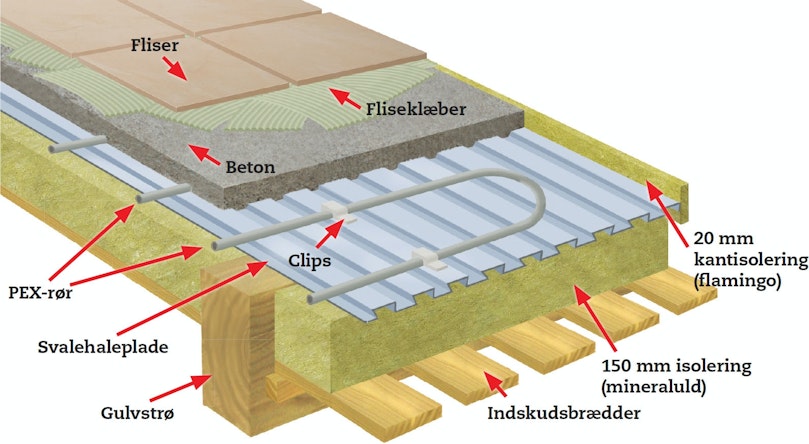

Svalehalepladerne lægges på tværs af gulvbjælkerne. Bare der er under 90 cm mellem bjælkerne, behøver du ikke understøtning, mens betonen hærder af.
Når du samler svalehalepladerne, starter du i et hjørne og samler pladerne sidelæns med én bølges overlapning i siden. Vend den påtrykte tekst opad.
Når første række er på plads, fortsætter du med næste række, men denne gang skal svalehalepladerne vende omvendt (med den påtrykte tekst nedad), ellers er de umulige at samle. Fortsæt skiftevis med de efterfølgende rækker.
Pladerne tilpasser du let med en vinkelsliber og en hulsav.

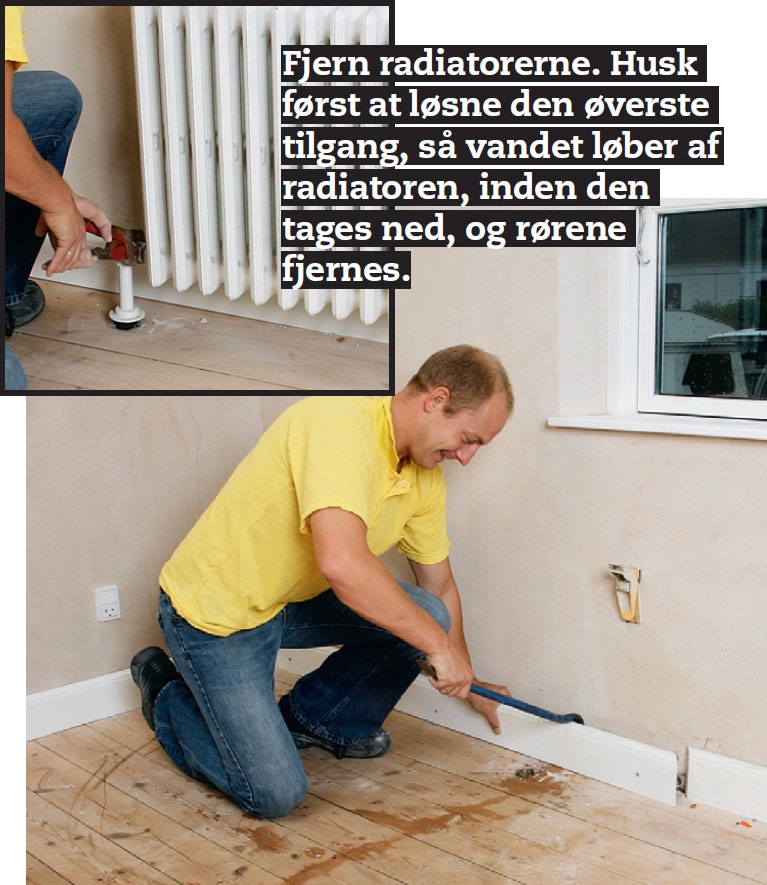

Fjern fodpanelerne med et koben. Hvis du skal bruge de gamle profilerede fodpaneler igen, skal du være forsigtig, så de ikke flækker.

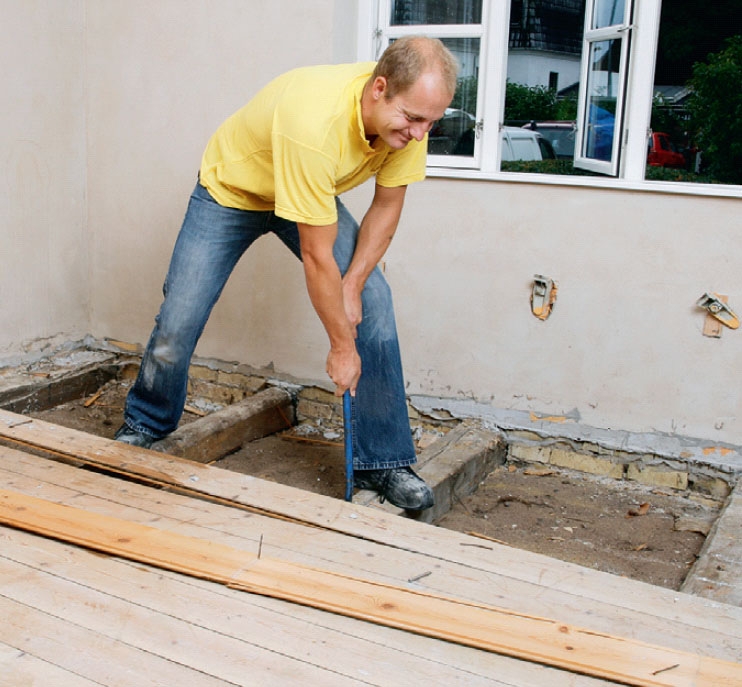

Gulvbrædderne brækkes op, også med et koben. I gamle huse går brædderne ofte “ind under” pudsen, så de ikke kan løftes op. Så saver du et snit gennem brædderne midt i rummet med en stiksav.
Her bliver lerindskuddet fjernet, så der bliver plads til 150 mm isolering. Det cirka 10 cm tykke lag ler tjente før i tiden som støjdæmper og brandhæmmer.
Mellem bjælkerne isoleres med mineraluld. Her lægges tre lag 50 mm mineraluld med forskudte samlinger. Det er bedre end et tykt lag.

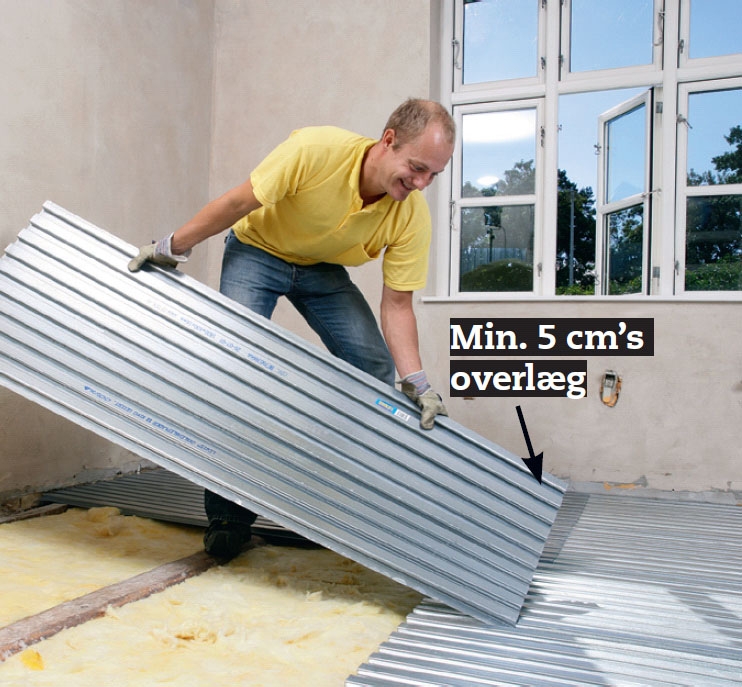

Læg svalehalepladerne ud. Hvis pladerne ikke er lange nok til at fylde rummet, skal samlinger udføres midt over en bjælke med mindst 5 cm’s overlæg.

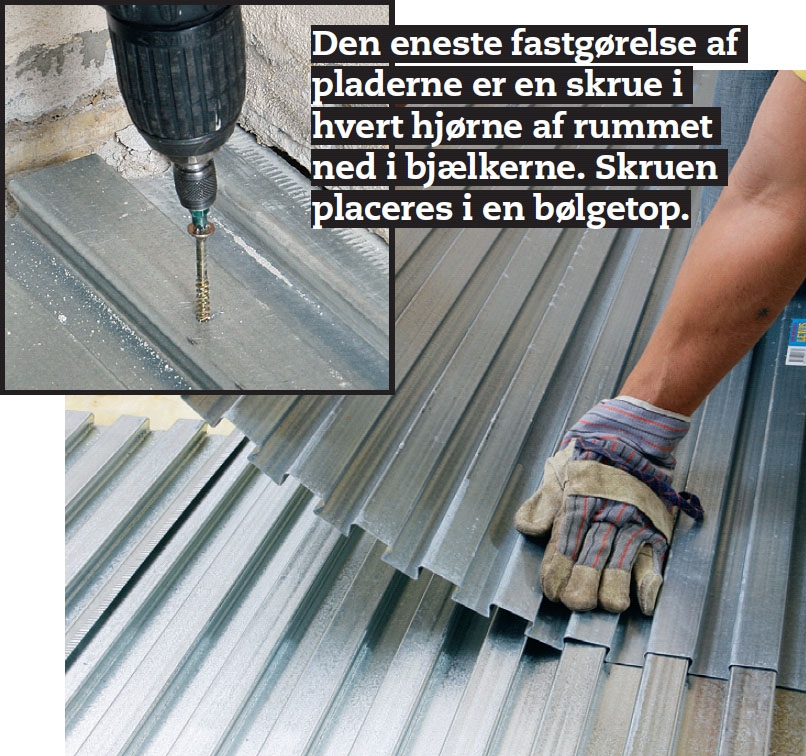

Pladerne samles med overlæg. Løft op i hjørnet, og du kan presse en bølge på plads ad gangen. Én bølges overlæg i siden og mindst 5 cm i enderne.
02
Læg pex-rør
6
Trin
Det varme vand i gulvet løber ikke som i gamle dage i faste rør, men i bøjelige slanger - såkaldte PEX-rør.
Der findes forskellige typer af disse rør, og det er vigtigt at bruge typen med iltspærre, så der ikke kan trænge ilt ind i varmeinstallationen. Ikke fordi PEX-rørene tager skade, men iltholdigt vand vil kunne få radiatorer og jernrør til at ruste andre steder i huset.
Her er anvendt 20 mm PEX-rør. Du kan finde rørene helt ned til 12 mm, men de tynde rør er ikke beregnet til indstøbning, men lægges oven på et bestående gulv af træ eller beton.
Start med at strege op, hvor der ikke skal lægges PEX-rør. Her er det soklen under køkkenskabene. Tænk også på, at der ikke skal ligge PEX-rør, hvor der skal skrues noget fast.

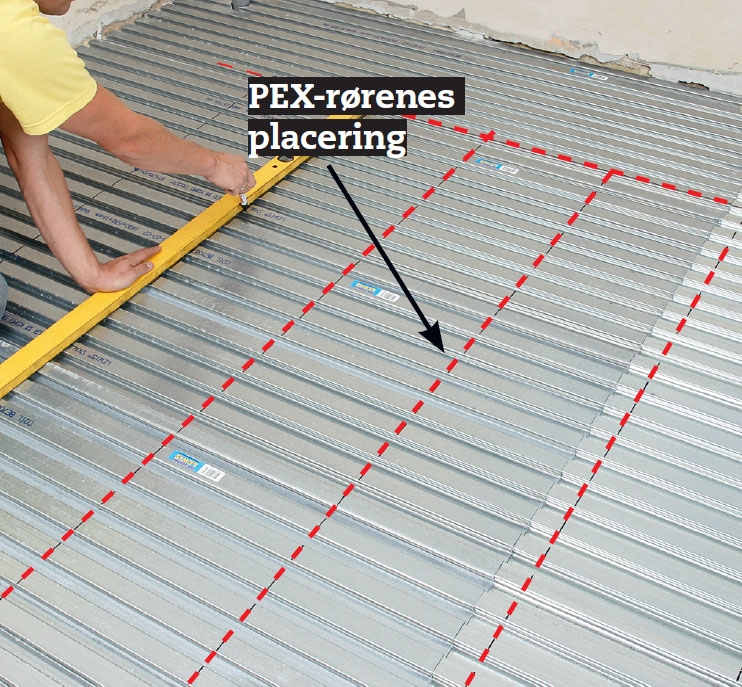

Streg nu den nøjagtige placering af PEX-rørene op med en spritpen. De skal placeres pr. ca. 30 cm, og de skal vende på tværs af bølgerne på pladen.

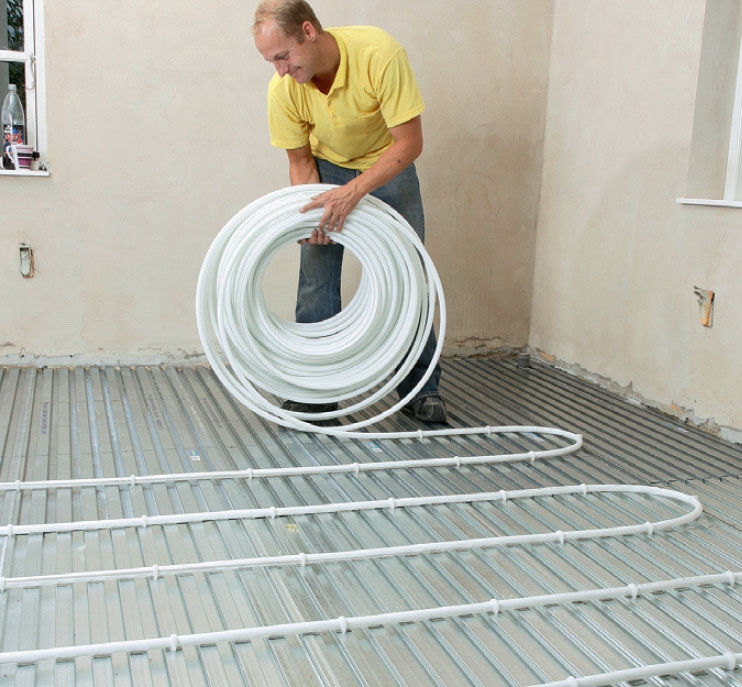

Rul PEX-røret ud, og gør det fast undervejs. Det fås i en stor rulle, som kan være svær at styre for én mand. Pas på, at der ikke kommer kludder i rullen, og undgå skarpe knæk.

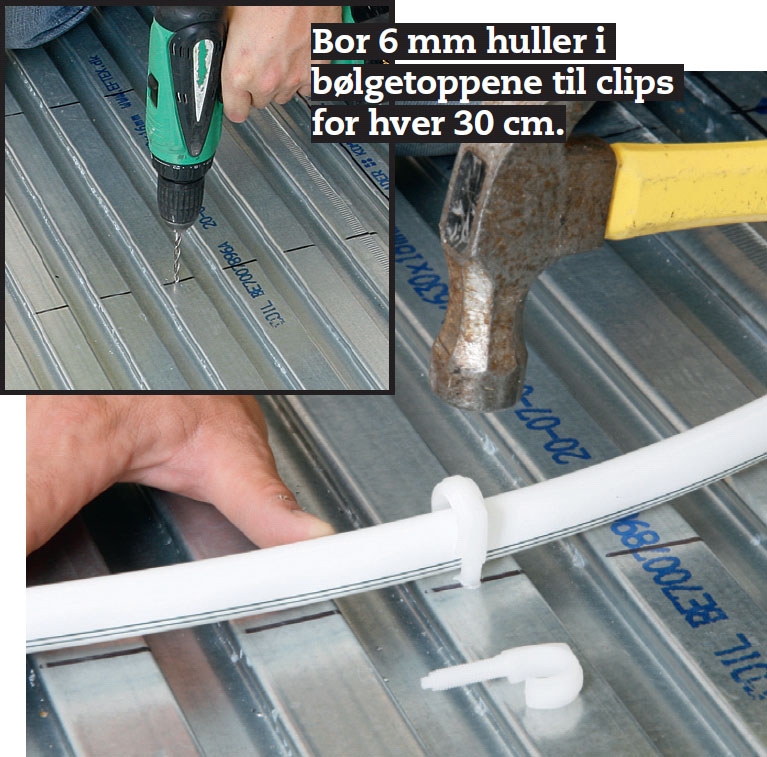

Fastgør PEX-røret med clips, som du slår ned i hullerne. Clipsen er beregnet til både 16 og 20 mm rør, så den er lidt stram til 20 mm rør. Den slås i med en hammer og sidder godt fast med sit rillede skaft.

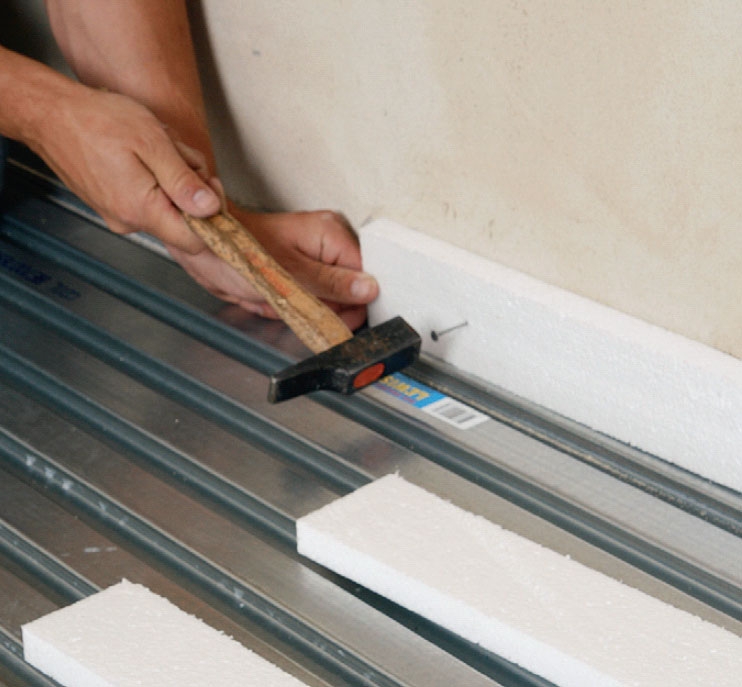

Langs væggen monteres 7 cm brede strimler af en 20 mm flamingoplade. Gør dem fast til væggen hele vejen rundt med papsøm. De isolerer og optager betonens bevægelser.
Svalehalepladerne er også velegnede til elvarme

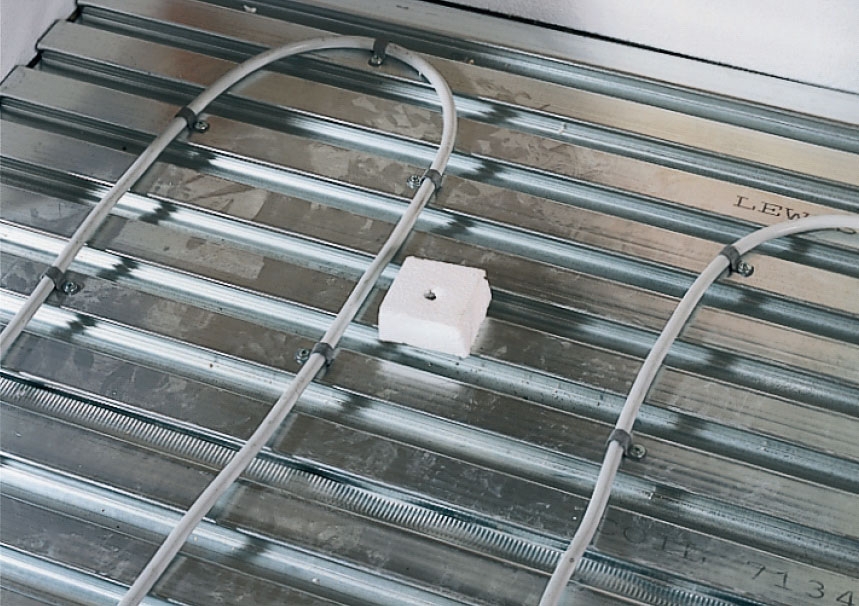

Vandbåret gulvvarme er ikke det eneste, du kan bruge svalehale-pladerne til. Også kabler til el-gulvvarme kan monteres på pladerne. Det gøres med kabelbøjler, der skrues fast.
Disse kabler indstøbes i gulvspartelmasse, før belægninge n af klinker eller brædder kommer på. Du kan også lægge elvarmenet, der først rulles ud, når betondækket er færdigstøbt.
03
Støb gulvet
5
Trin
Du kan godt anvende tørbeton (færdig betonblanding) til at støbe gulvet af. I så fald skal du købe en 0-8 mm blanding. Men eftersom der går cirka 50 liter beton til en kvadratmeter, og hver sæk kun giver omkring 17 liter, når den er blandet op, går det hurtigt hen og bliver dyrt.
Lej i stedet en blandemaskine, og bland selv 1 del cement med 2,5 dele sand og 1 del perlesten (4-8 mm). Betonen, der skal ned mellem rillerne, må godt være grødagtig, så den flyder helt ud i siderne, men ovenpå skal betonen være noget fastere. Faktisk kun en anelse blødere end jordfugtig, så du kan arbejde uden at kravle rundt i våd beton.

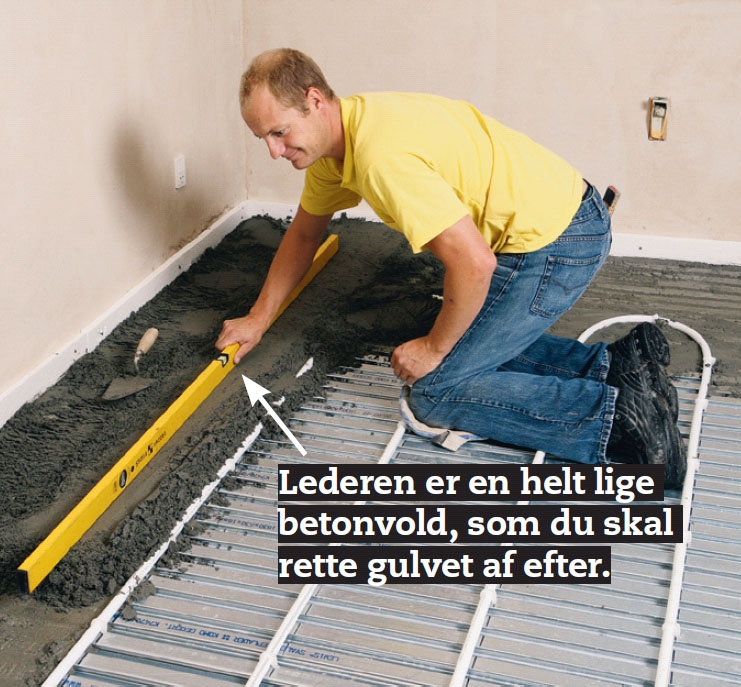

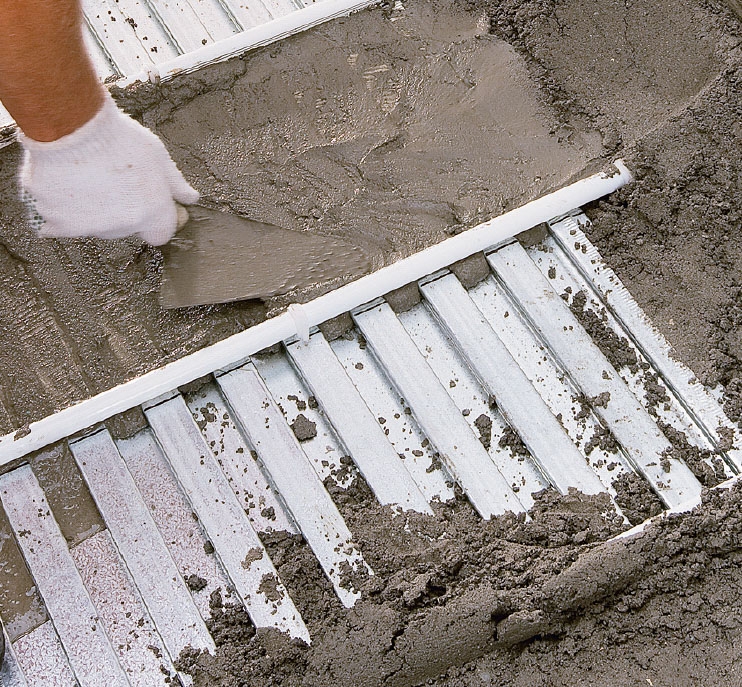

Start med at lave en leder af beton i begge sider af rummet. Husk, at over-kanten af betonen skal være min. 2 cm over PEX-rørene. Lederne skal naturligvis være nøjagtig i vage, når der ikke skal være fald på gulvet.
Fyld rillerne i pladerne op med beton en meter ad gangen. Betonen skal være som tyk grød. Sørg også for at presse betonen godt ind under rørene.

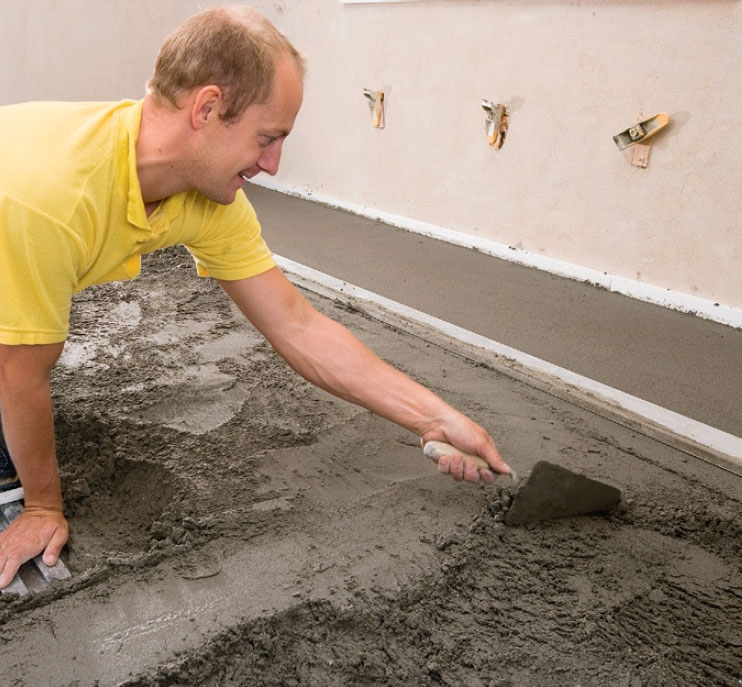

Læg dernæst en fastere beton ud på en meter ad gangen. Betonen må ikke flyde ud, den skal kunne “bære sig selv”. Fordel den med murske, og klap på den med pudsebrættet.

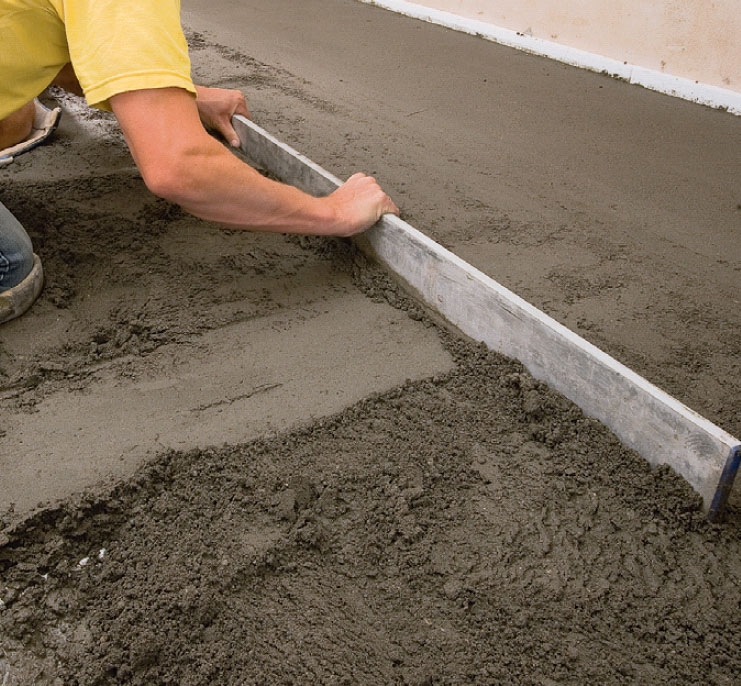

Træk den overskydende beton af med et retholt, der er lidt kortere end rummet. Det gælder om at holde det i niveau med lederne.
04
Ret gulvet af
6
Trin
Et helt betongulv er svært at få fuldstændig plant, også for en professionel. Og inden der lægges klinker på gulvet som her, er det nødvendigt at spartle gulvet.
For at betonen ikke skal trække fugten ud af spartelmassen, skal den primes først - det sikrer også, at spartelmassen hæfter bedre. Når gulvet er primet, skal du tjekke det for lunker (fordybninger) med et langt vaterpas og evt. fylde dem op først. Derefter er det bare at hælde spartelmasse ud og fordele det med en bred tandspartel som vist. Dagen efter er du klar til at lægge klinker.
Stryg den hærdede og “hvidtørre” beton over med en primer. Tørretiden afhænger af temperatur og luftfugtighed, men regn med et par dage. En almindelig blød kost er ideel, så du ikke skal bukke dig.
Primeren fordeles med en kost.

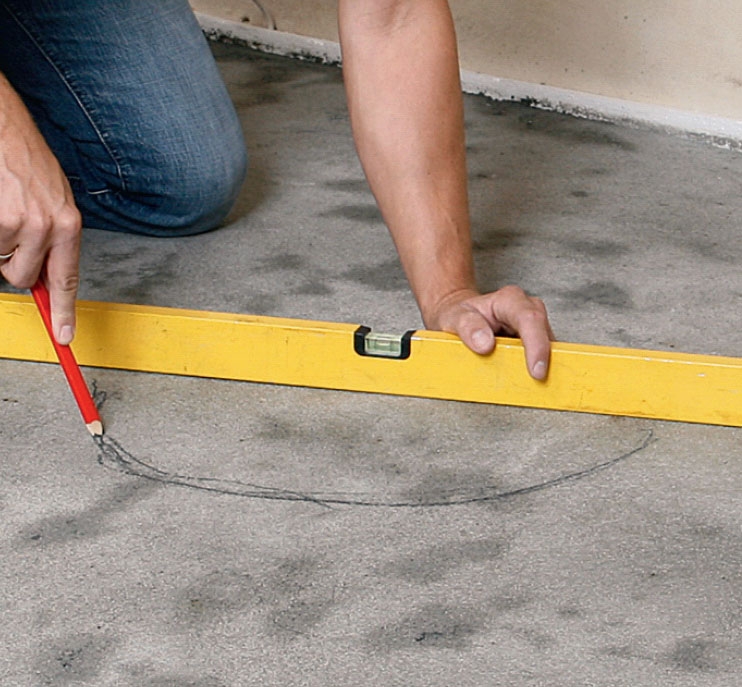

Når den mælkehvide primer bliver klar, er den tør. Med et langt vaterpas undersøger du, om gulvet er plant. Streg eventuelle dybe lunker op, og fyld dem ud før den endelige spartling.

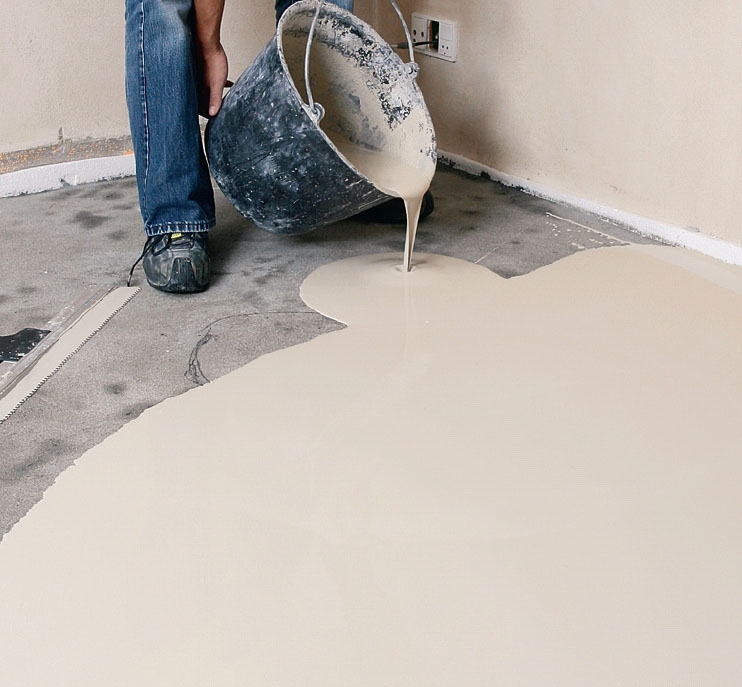

Bland spartelmasse op med vand - brug boremaskine og piskeris. Til en 25 kg sæk anvendes 6 liter vand. Hæld 2-3 liter spartelmasse ud ad gangen. Og start inderst rummet.
2 liter spartelmasse rækker i 2 mm’s tykkelse til cirka 1 kvadratmeter.

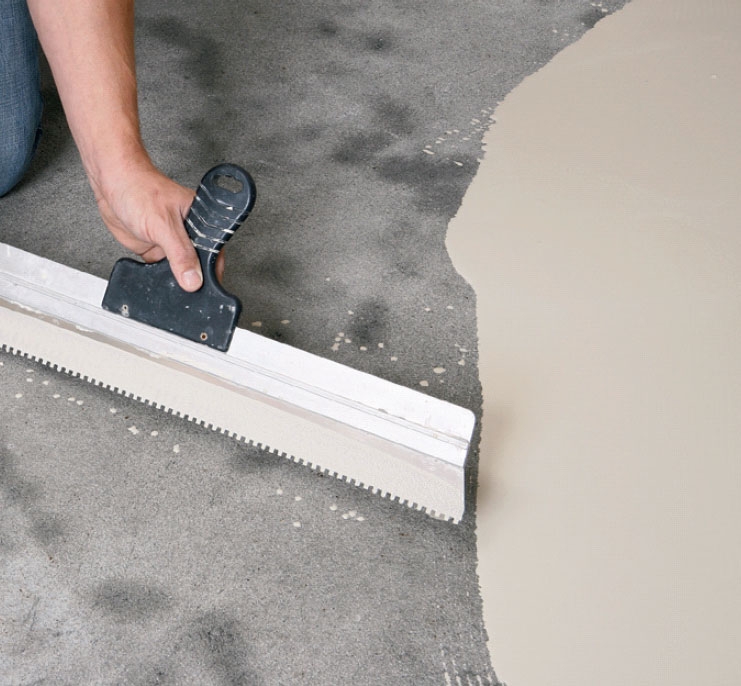

Spartelmassen løber ikke selv sammen. Derfor bør du købe en bred gulvlæggerspartel. Det er en 4 mm tand-spartel, der fordeler spartelmassen jævnt. Holdes den lodret, får du et lag på 2 mm.

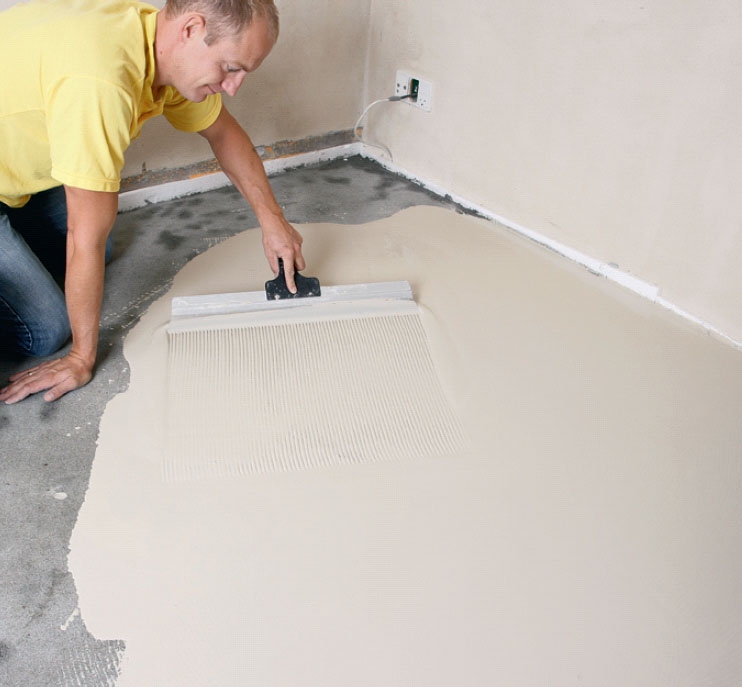

Med rolige bevægelser fordeles spartelmassen ud over gulvet med gulvlæggerspartlen. Lige bag ved spartlen dannes “bølger”, der straks løber sammen til en jævn overflade.
En 4 mm tandspartel trækker spor, så spartelmassen løber sammen i et 2 mm tykt lag.

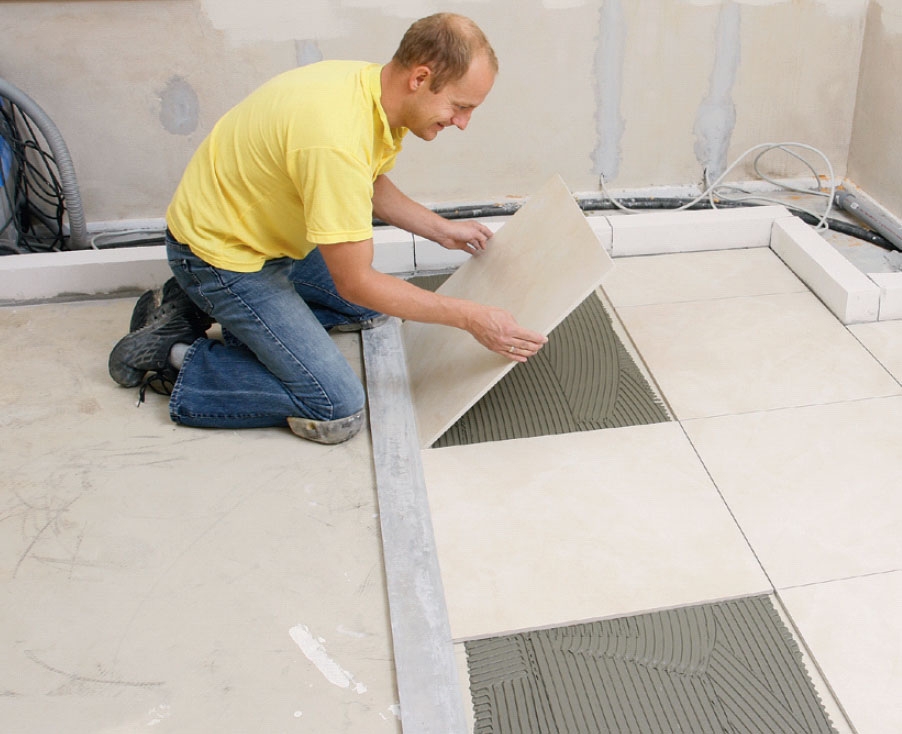

Nu er gulvet klar til fliser
På det nystøbte betongulv med indlagt varme kan der lægges både klinker og trægulv. Her lægger mureren klinker. Men ikke helt almindelige klinker. Som du kan se på billedet, er de ret store, og da de samtidig er præcisionsslebne på kanterne (kalibrerede), kræver det stor omhu at lægge dem. Men resultatet er også helt unikt.
Materialer
• Lewis svalehaleplader + clips
• PEX-rør med iltspærre
(her fra Wirsbo)
• Mineraluldsisolering
• Beton
• Primer (her Bostik 6000)
• Gulvspartel (her Bostik S 21)
• 20 mm flamingoplader
Specialværktøj
• Betonblandemaskine
• 2 m langt vaterpas
• Langt retholt eller lige bræt
• Bred 4 mm tandspartel
• Stort pudsebræt
Tidsforbrug
2-3 dage plus tørre-hærde-tid
Pris
Cirka 500 kroner pr. kvadratmeter
Sværhedsgrad
Svalehalepladerne er lette at arbejde med, men det kræver præcision at støbe betonen ud. Vær to om arbejdet, så er opgaven overkommelig.
