Overblik
Materialeliste
10 x 10 cm stolper (trykimp.):
- 2 stolper (A) a 193 cm
- 2 bundbjælker (B) a 150 cm
- 4 skråstivere (C) a 116,5 cm
- 1 tagryg (D), 195 cm
- 2 skråstivere (E) a 50 cm
- 2 tværbjælker (F) a 120 cm
4,5 x 15 cm reglar:
- 2 tværstivere (G) a 150 cm (til bænkesæder)
- 2 tværstivere (H) a 60 cm (til bordplade)
4,5 x 9,5 cm reglar:
- 2 skråstivere (J) a 71 cm (til understøtning af bord)
- 10 spær (P) a 115 cm
- 4 tværstivere (Q) a 38 cm (til bænkesæder)
2,8 x 10 cm høvlede brædder:
- 3 tværgående brædder (K) a 60 cm (til understøtning)
- 6 brædder (L) a 180 cm (til bordplade)
3 x 12 cm høvlede brædder:
- 4 brædder (M) a 180 cm (til bænkesæder)
7,5 x 7,5 cm stolper:
- 2 anlægsremme (N) a 195 cm
- 4 forstærkende stykker (R) a 131 cm (til understøtning af bænkesæder)
Krydsfinerplade, 15 mm (122 x 244 cm):
- 2 plader (S) a 195 cm lange
2,5 x 13 cm brædder:
- 4 vindskeder (T) a 115 cm
Desuden:
- Tagpap
- Klæbeasfalt
- Tagpapsøm
- Aluprofiler (til tagfod)
- Sternkapsler
- Bolte, Ø 10 mm
- Div. udendørsskruer
Tidsforbrug
Ca. 2-3 dage.
Pris
Ca. 5.000 kr.
Sværhedsgrad
Hakkene i stolper og spær skal laves med stor præcision for at få et godt og solidt resultat. Er du omhyggelig med det, er der ingen ben i projektet.
Arbejdstegning
Overblik over fremgangsmåden
Fremgangsmåde
01
Stolper med skråstivere
6
Trin
I begge ender af de to stolper monteres skråstivere i hak. Det gør konstruktionen af bord-bænke-sættet med tag utrolig stærk.

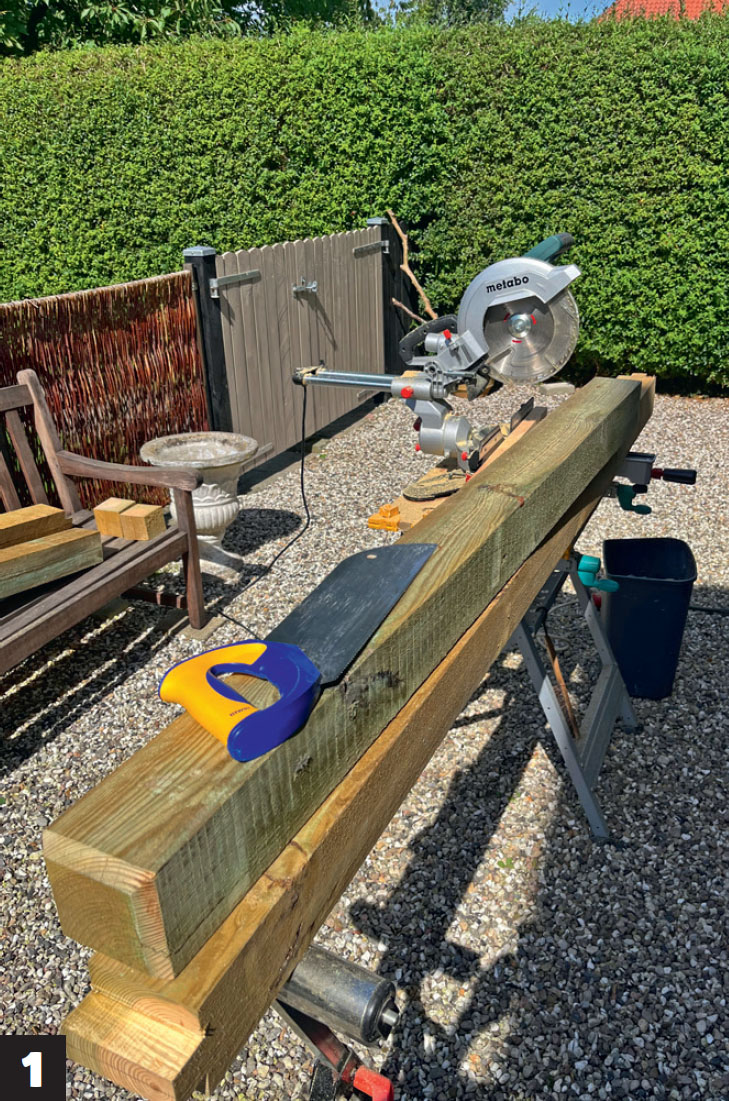

Stolperne (A) saves til, så de har den rette længde. Her er det 193 cm.

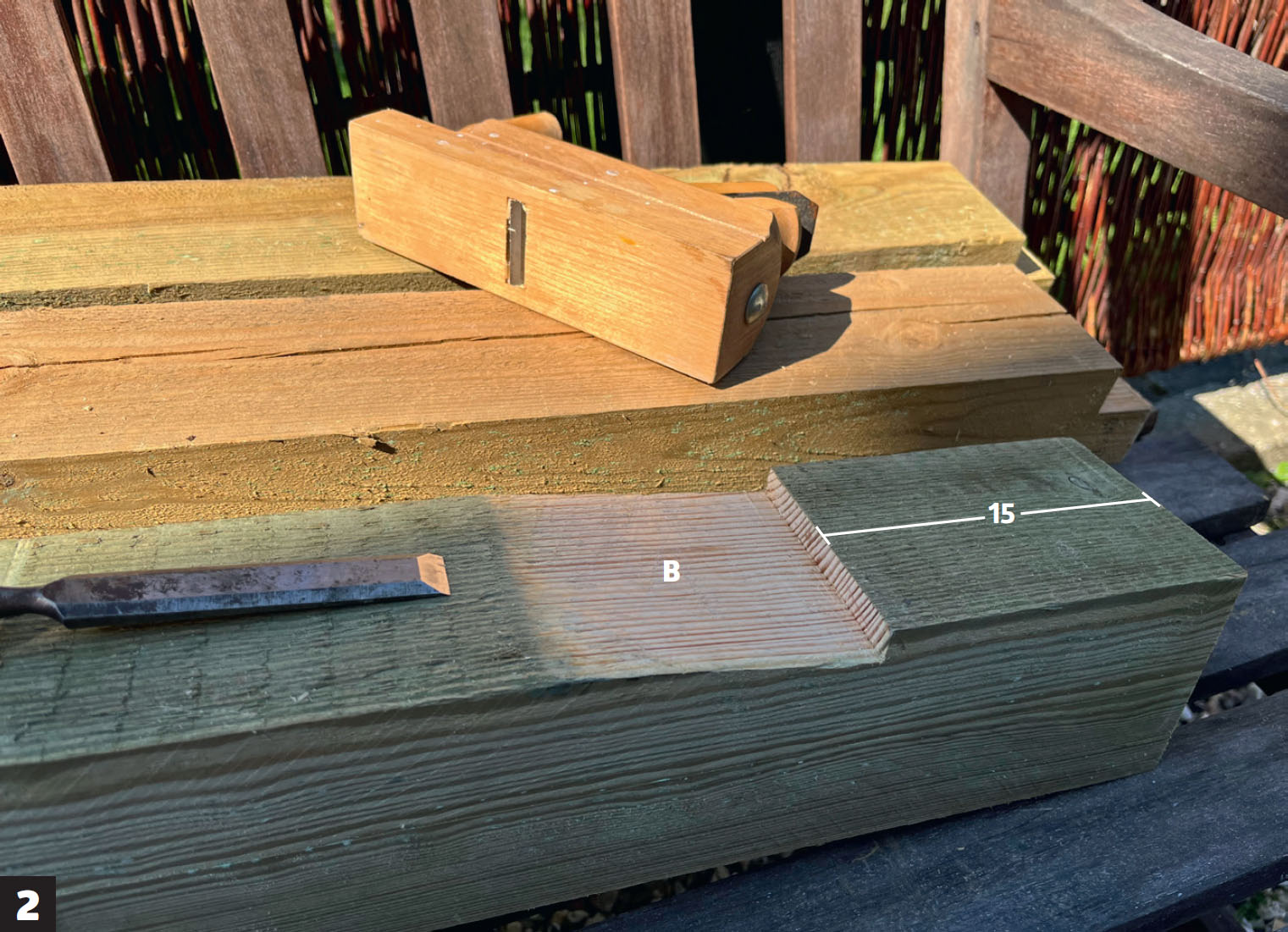

Der laves et hak i hver side af den bundbjælke (B), som den lodrette stolpe skal monteres til. Stolpen skal støttes af to skråstivere, der placeres i et hak, så den står superstabilt. Sav et snit, hvor hakket skal være, og fjern træet med fx et skarpt stemmejern og en høvl.

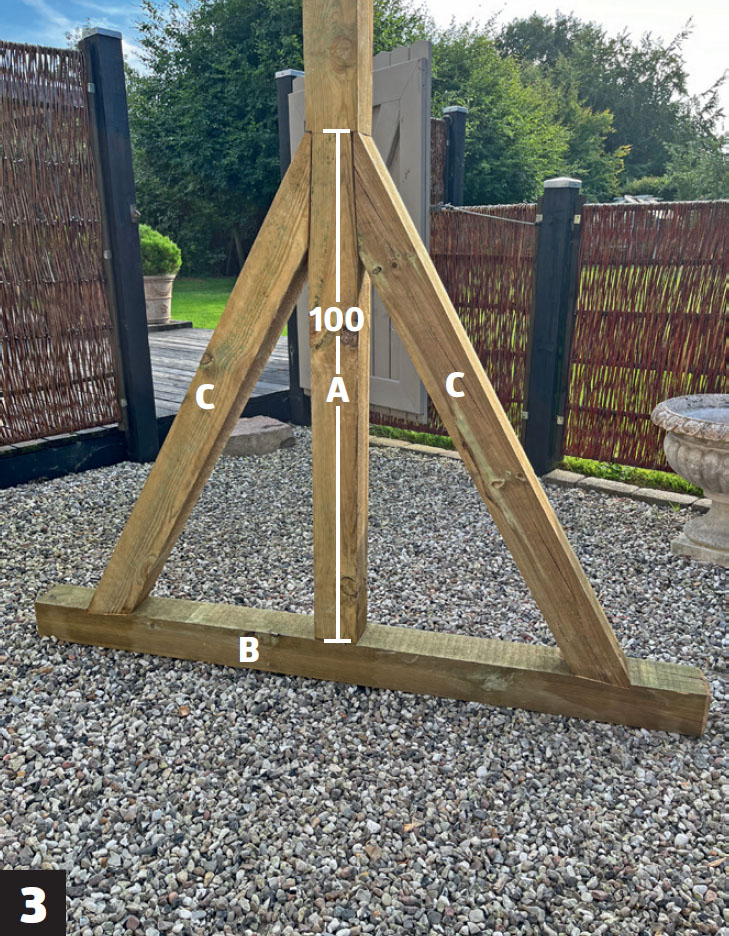

Skråstiverne (C) saves til, så de rammer den lodrette stolpe (A) i ca. 100 cm’s højde.

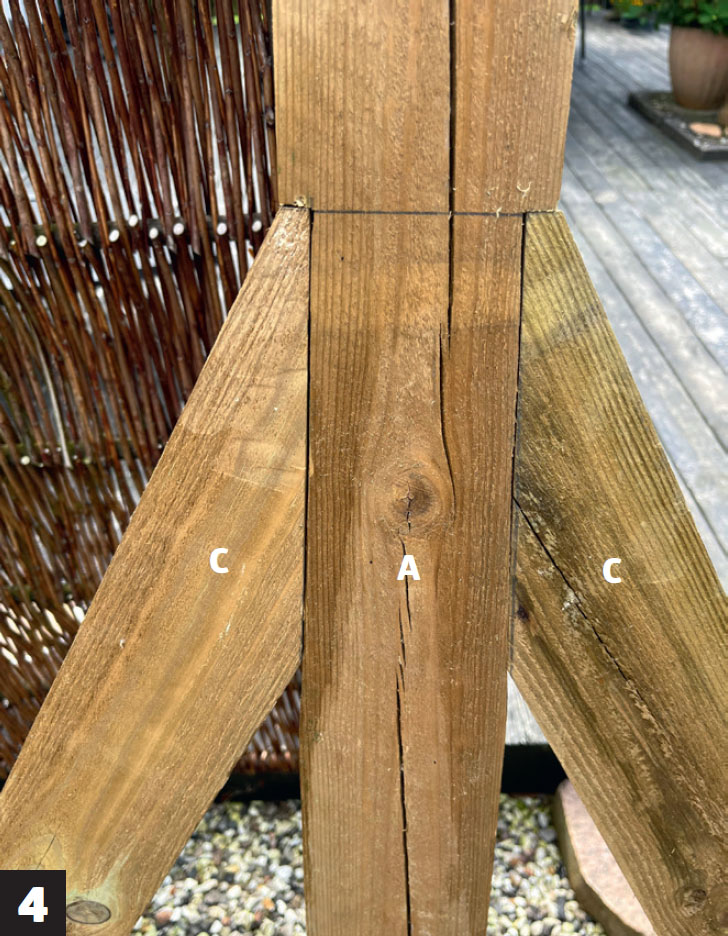

Midt på stolpen (A) laves også to hak til skråstiverne (C). Det gør konstruktionen utrolig stærk, når skråstiverne bliver “integreret” i stolpe (A) og bundbjælke (B).

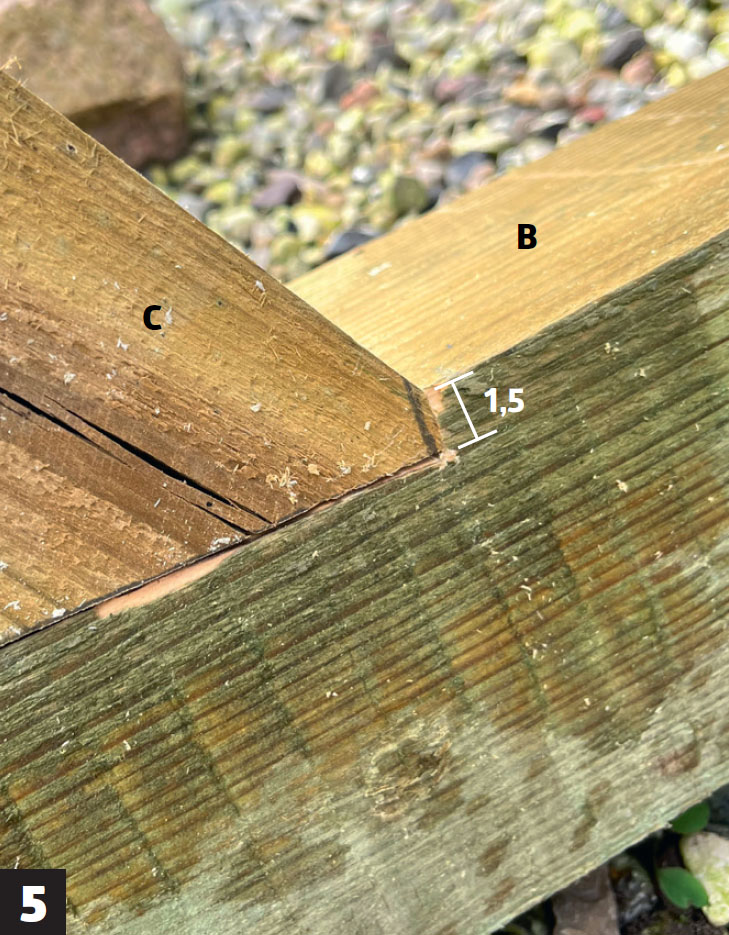

Hakkene er 1,5 cm dybe - både i bundbjælken (B) og stolpen (A).

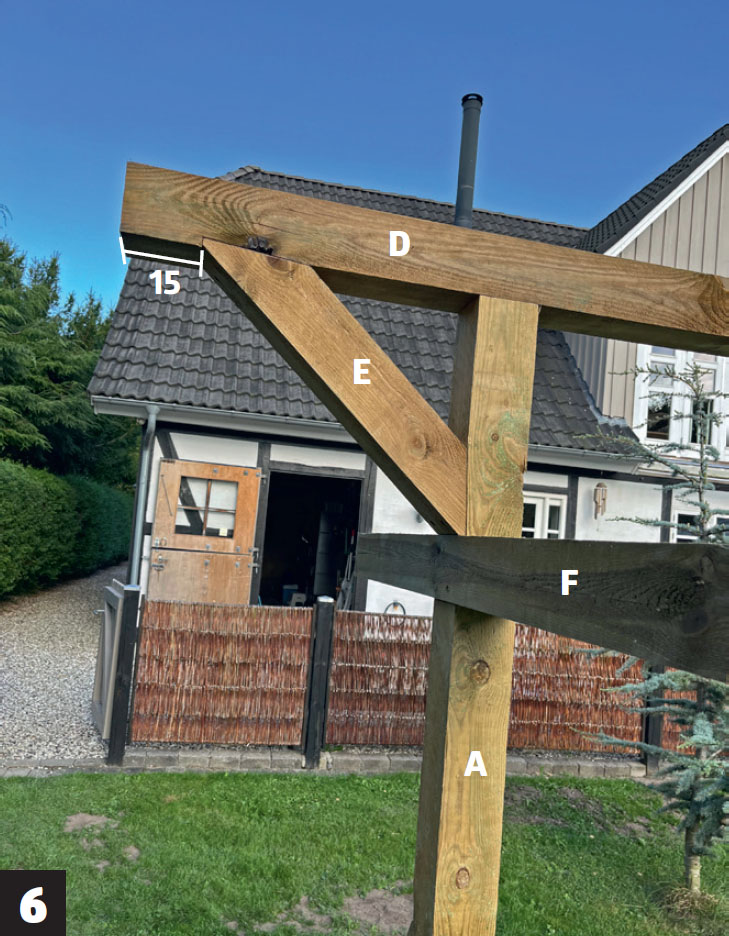

Oven på stolperne (A) lægges en tagryg (D) til tagets spær. Når tagryggen er fastgjort mellem stolperne, stabiliserer det konstruktionen. I hver ende af tagryggen laves et hak på samme måde som i stolpe og bundbjælke til en skråstiver (E). Lige under skråstiveren fastgøres en tværbjælke (F), der skal holde de to anlægsremme (N) til tagets spær.
02
Bord, bænke og tagkonstruktion
5
Trin
Taget består af spær, hvorpå der lægges en krydsfinerplade med tagpap. Bænkesæderne har en god understøtning, så de ikke kommer til at bue, og monteres, så de kan slås op.

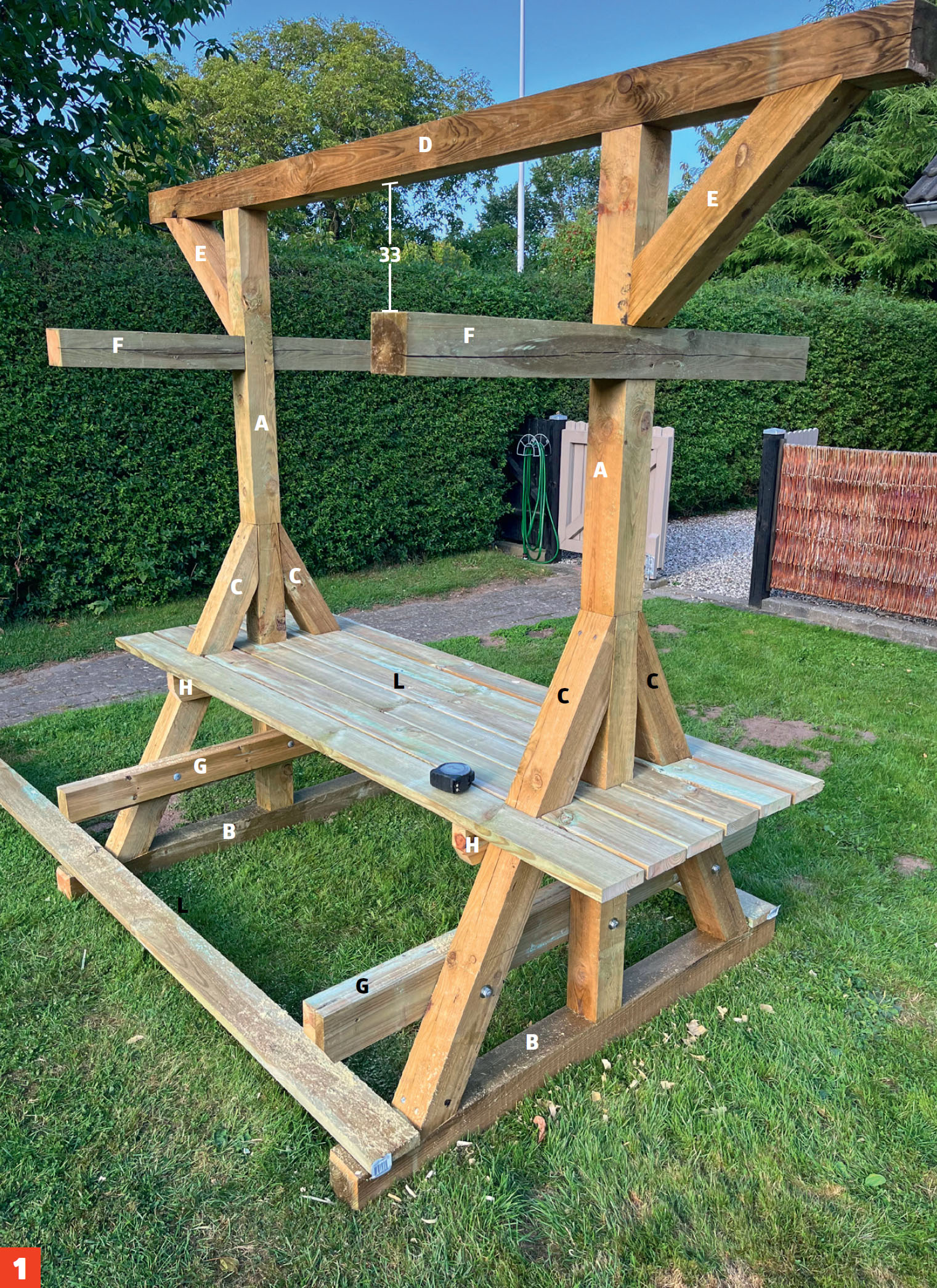

Montér to tværstivere på den indvendige side af stolperne - en lang tværstiver (G) nederst til bænke og en kortere (H) 30 cm over til bordpladen af terrassebrædder (L). Tværstiverne boltes fast til de kraftige skråstivere (C).

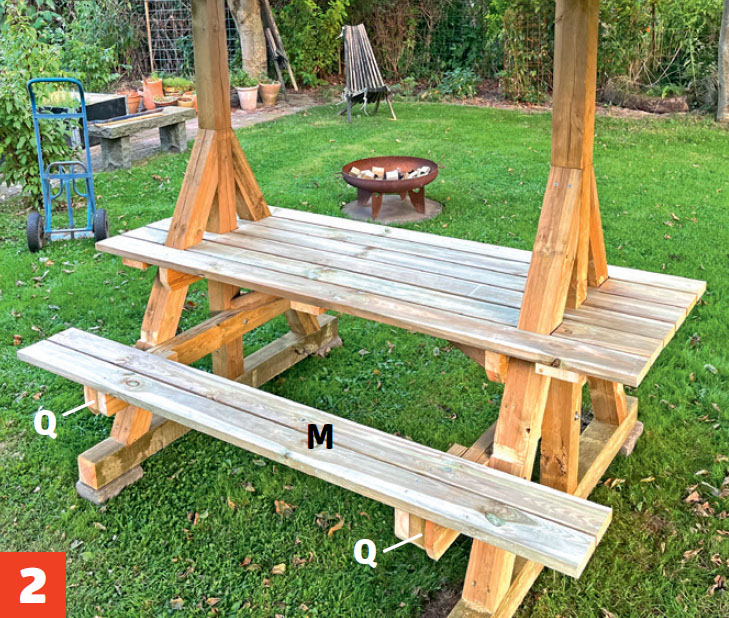

Bænken laves af terrassebrædder (M), to styk til hver bænk. Terrassebrædderne fastgøres til to tværstivere (Q), som monteres til (G) med bolte. Så kan bænkene slås op, fx ved udsigt til regn, så de er tørre, når de slås ned.

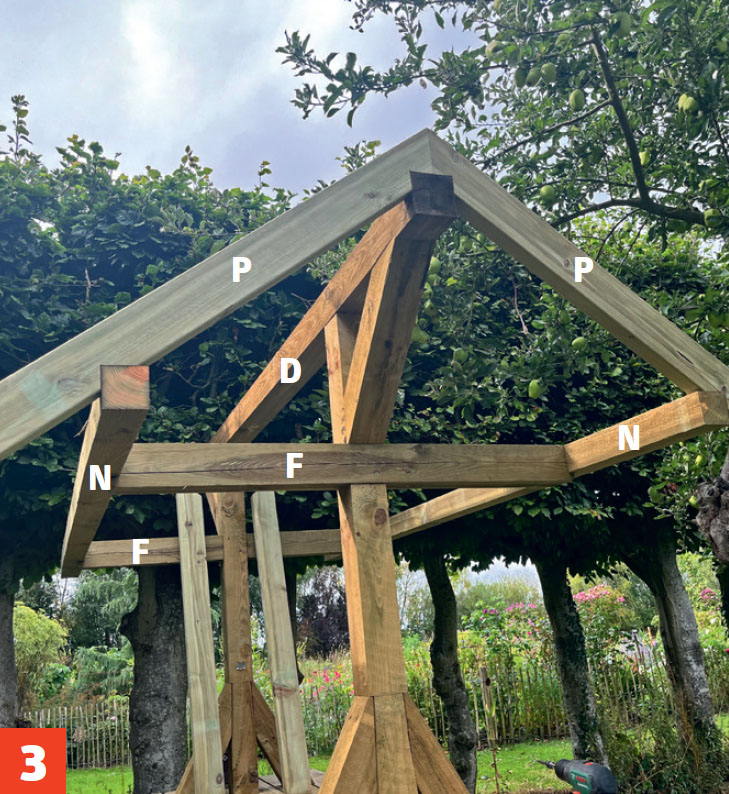

Spærene (P) til taget fastgøres til topremmen (D) og de to anlægsremme (N), der er fastgjort til tværbjælker (F). Der er savet hak i spærene (P) både foroven og forneden.

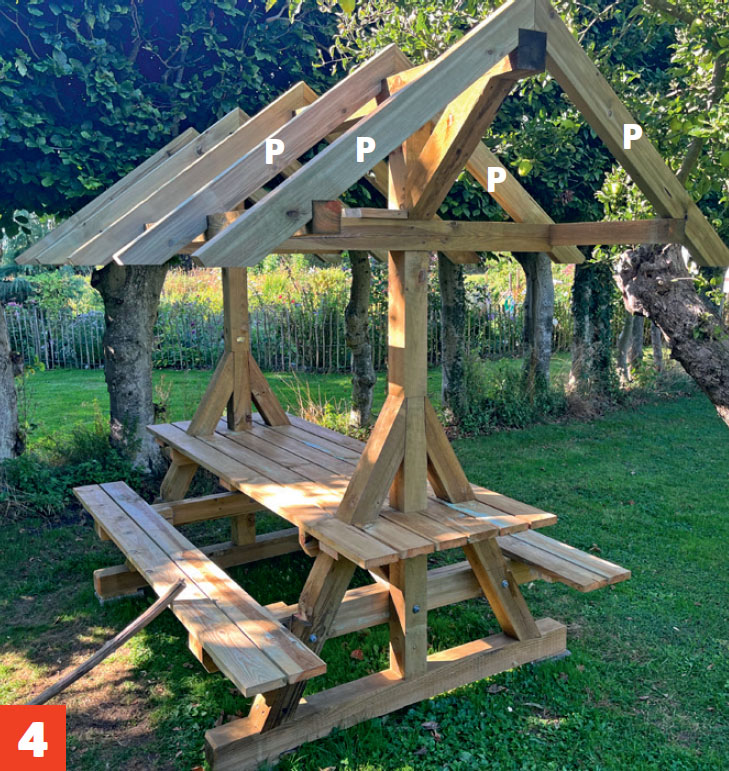

Alle spærene (P) er monteret, så nu kan krydsfinerpladen (S) lægges op på taget.

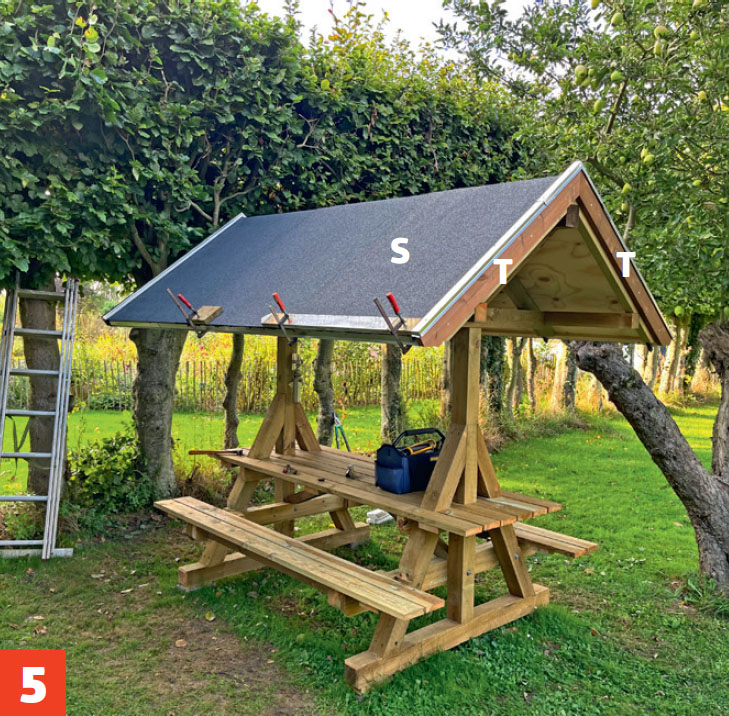

Læg tagpap oven på krydsfinerpladen (S), når der er fastgjort en aludrypliste ved tagfoden. Vindskeder (T) sættes op i begge ender af taget med smigsamlinger. Oven på vindskederne sættes sternkapsler op, så samlingen mellem tag og vindskeder bliver helt tæt.

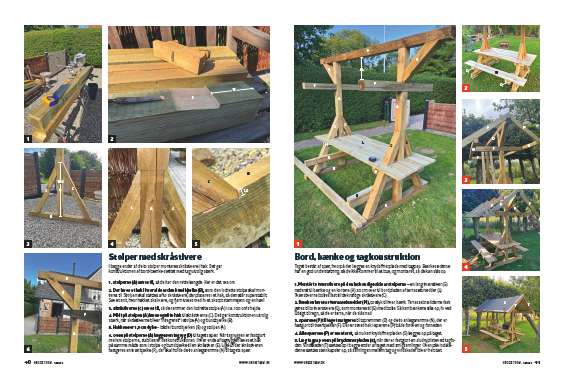

PDF
