Vejledning
01
Opmåling
3
Trin

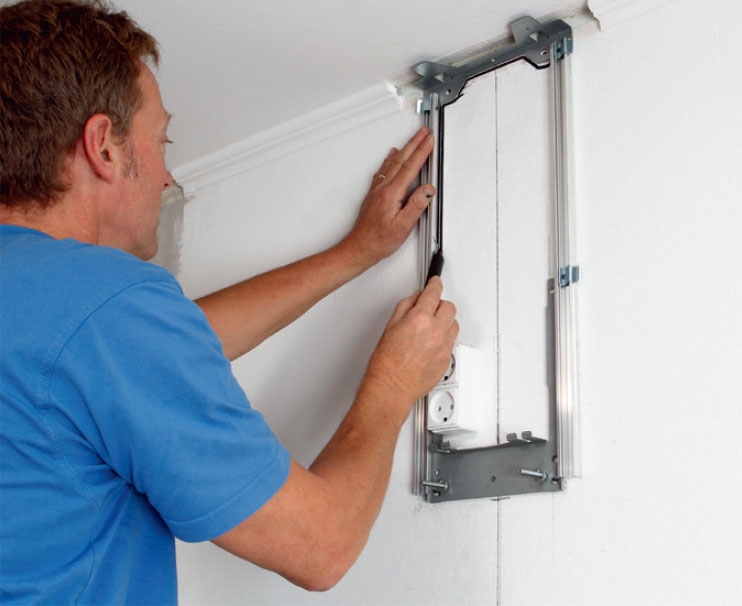

Tegn op, hvor emhætten skal placeres. Den skal sidde midt over komfuret, som du markerer med en streg. Hold monteringsrammen op mod loftet, og tegn op langs indersiden af rammen. Det er her, du skal bore hullet til røret.

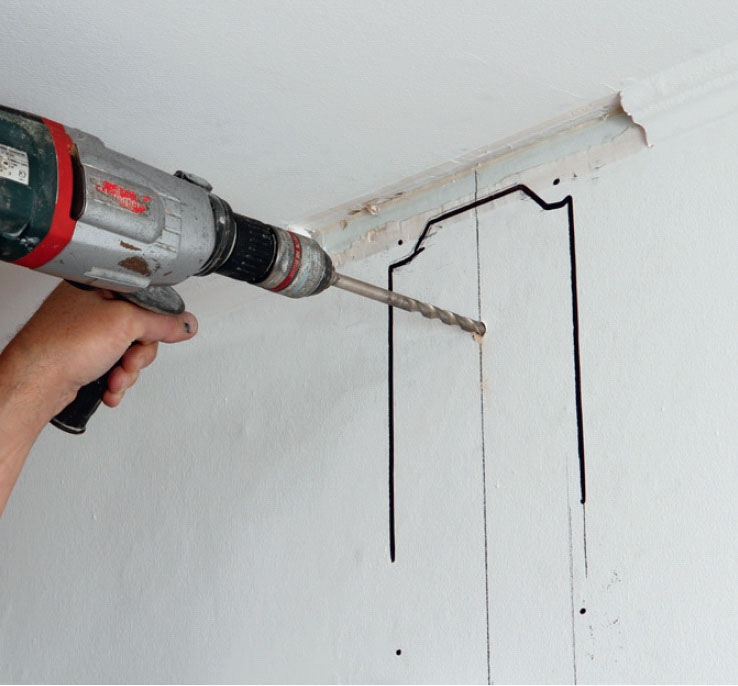

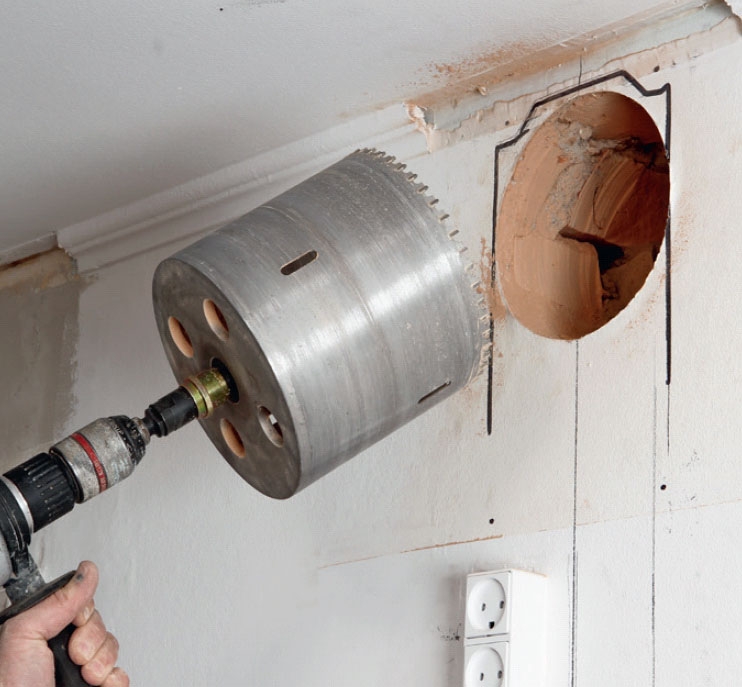

Bor hul i muren fra køkkenet. Først med et langt bor, der har samme diameter som det kernebor, du skal bore det store hul med bagefter. Hullet skal placeres 10 cm nede fra den øverste streg, så diameteren på det store hul bliver 20 cm.
02
Sæt motoren op
5
Trin
Når motoren til emhætten skal sættes op på ydermuren, skal du bore et gennemgående hul i muren. Det er nemmest, hvis du borer fra begge sider.
Der følger et teleskoprør med motoren, som skal placeres i murhullet. Røret beskytter den aluflexslange, som luften fra køkkenet skal suges ud igennem.
Hullet i ydermuren er mest besværligt i murede huse. Det skal bores med et kernebor, som kan lejes i et af de store byggemarkeder. Du kan også bore en række huller og dernæst hugge hul med mejsel og hammer. Men du risikerer, at murstenene omkring hullet løsner sig. I træhuse saver du hullet med en stiksav.

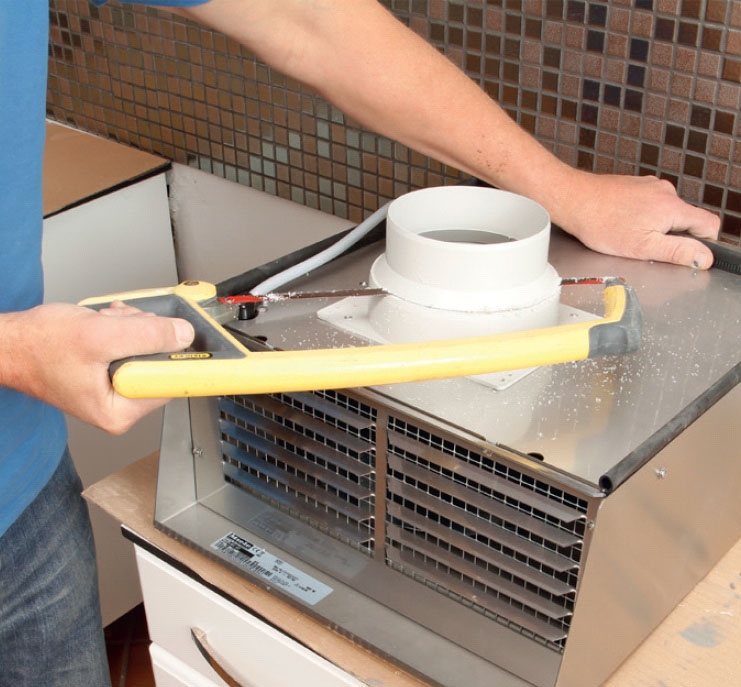

Studsen på bagsiden af motoren skæres til. Den er 125 mm i diameter ved leveringen, men aluflexrøret, der skal tilsluttes emhætten, er 150 mm. Derfor skæres det yderste stykke af studsen med en nedstryger, så delene kan passe sammen.

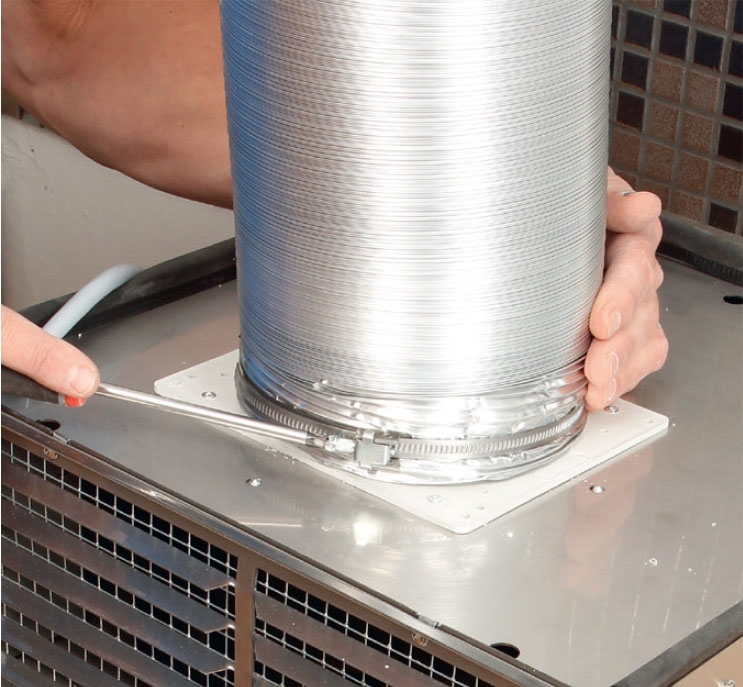

Monter aluflexrøret på motoren. “Rynkerne” på den nederste del af røret trækkes ud, så det næsten bliver glat. Tryk så røret ned over motorens studs, og gør det fast med et spændebånd.

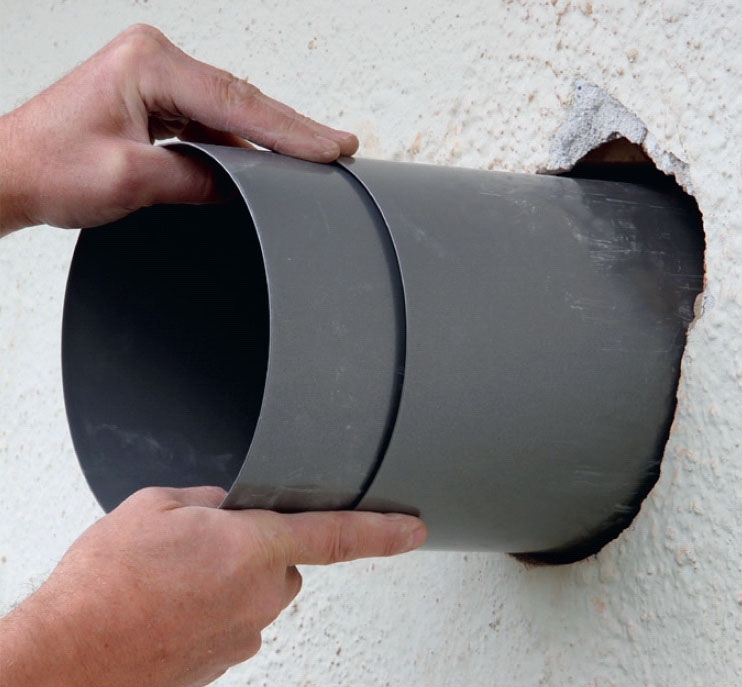

Bor hul i muren udvendigt, og monter et teleskoprør. Det gør det lettere at føre aluflexrøret igennem muren. Når du skal bore i muren udefra, skal du igen bruge kerneboret.

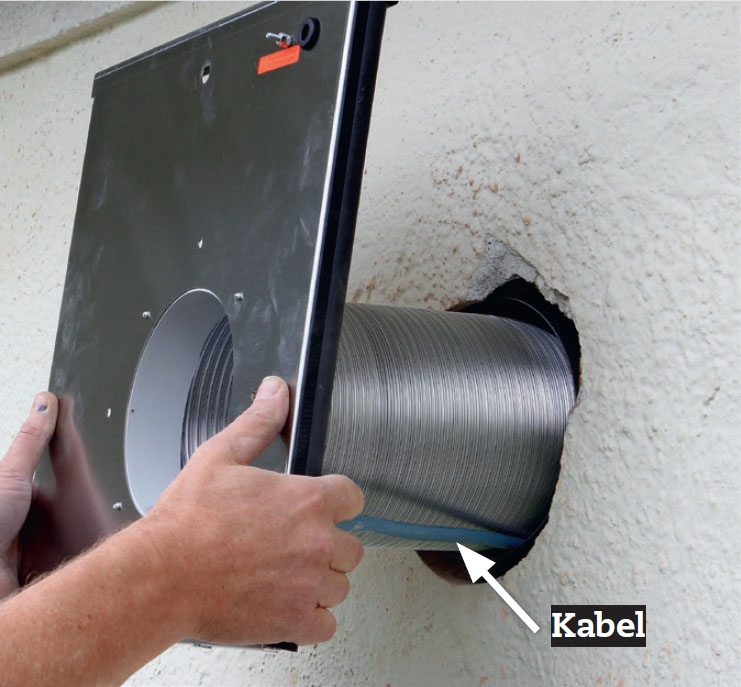

Skru moterens bagplade fri, og stik rør og kabel ind i hullet. Bagpladen afmonteres ved at løsne to skruer i bunden. Tryk pladen fast mod muren, og marker, hvor der skal bores huller til pladen. Bor så huller, sæt plugs i, og skru pladen fast.
03
Sæt emhætten op
7
Trin
Nu kan du koncentrere dig om at sætte emhætten op inde i køkkenet. Emhætten skal hægtes på en boks, der skrues fast på væggen over komfuret. Udover boksen skal der sættes en todelt inddækning op, som dækker aluflexrøret, der skal forbinde den udvendige motor med emhætten over komfuret.
Emhætten skal placeres med en sikkerhedsafstand på mindst 35 cm, målt fra kogepladerne til underkanten af emhætten. Du skal selvfølgelig sikre dig, at den todelte fleksible inddækning til flexrøret kan nå op til loftet, når du vælger, hvor emhætten skal placeres.

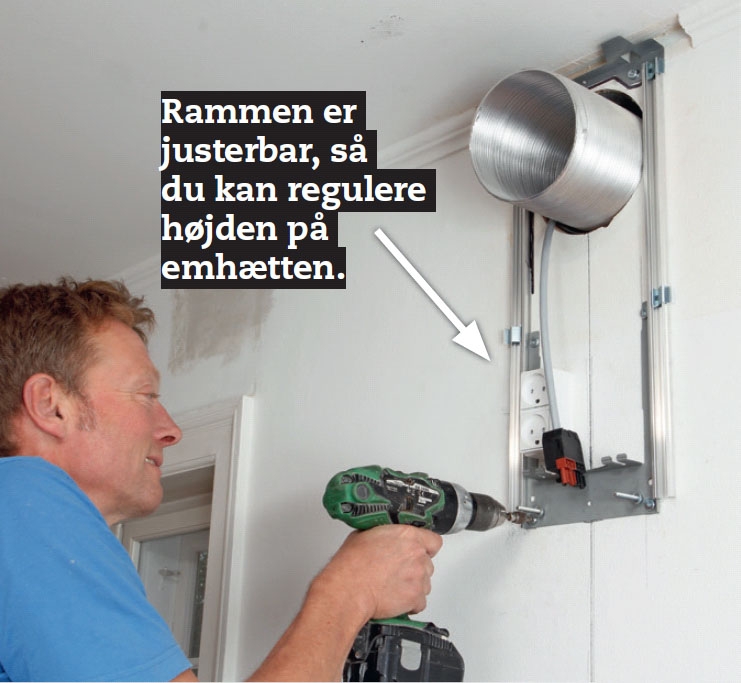

Skru rammen til emhætten fast til væggen. Rammen holdes helt op til loftet, og underkanten trækkes ned til den rigtige højde. Mærk op til de seks huller, og bor dem. Der sættes bøsninger i hullerne, og rammen spændes fast med seks skruer.

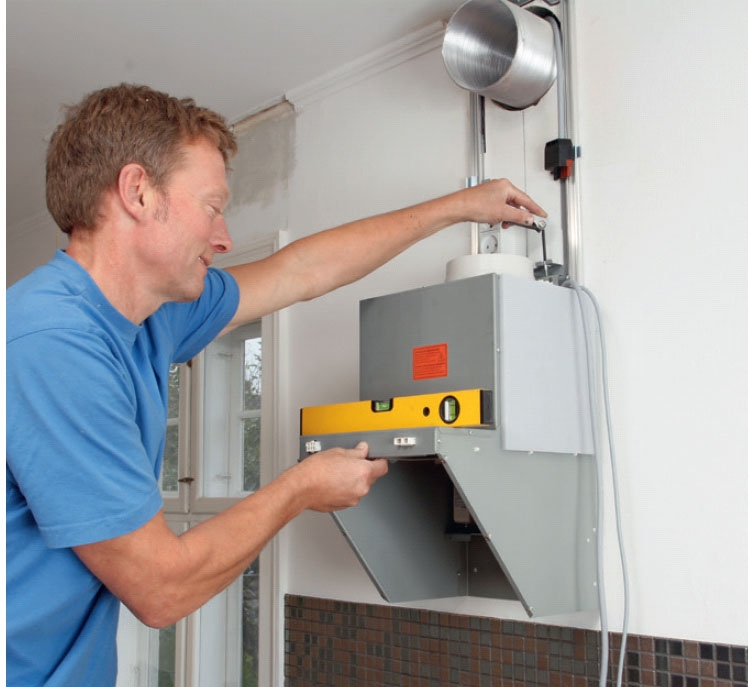

Boksen til emhætten hægtes på rammen. Tjek, at den sidder lige. Der er stilleskruer på boksen, så den er let at justere. Når boksen sidder rigtigt, spændes den fast med kontramøtrikker. Indvendigt holdes den fast med to skuer forneden.

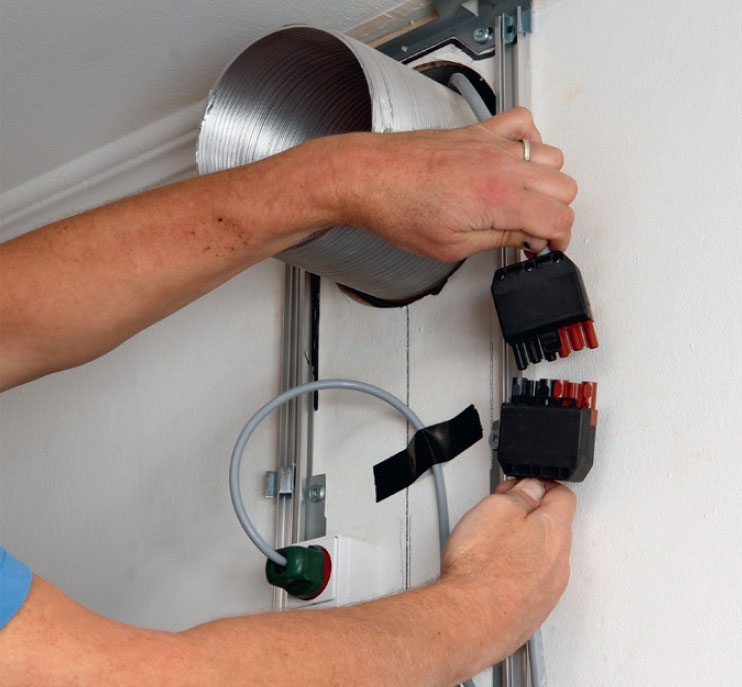

Styrekablet kobles sammen, så den udvendige del fra motoren kobles med den til emhætten. Ledningen til emhætten sættes på plads i stikdåsen på væggen. Der må ikke være strøm på stikdåsen endnu.

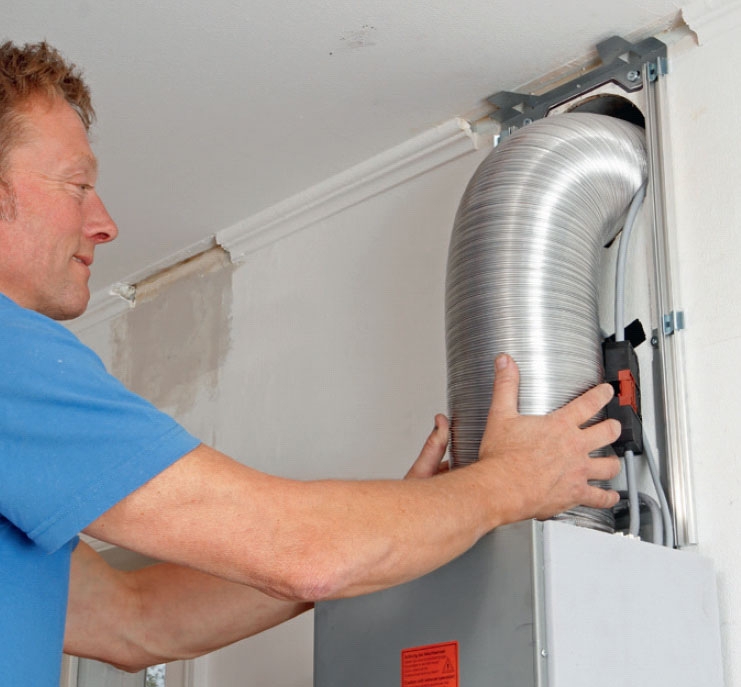

Træk røret ned til emhætten, og skær det til på længden med en hobbykniv. Træk rynkerne ud på de nederste 5 cm af røret. Der skal også monteres en tilbageslagsklap, inden røret spændes fast til studsen med et spændebånd.
Sæt inddækningen fast til rammen. Den består af to dele. Først sættes den øverste, mindste del op. Derefter klæbes tre beskyttelsesark fast, så den øverste del ikke bliver ridset, når den nederste del sættes på plads.

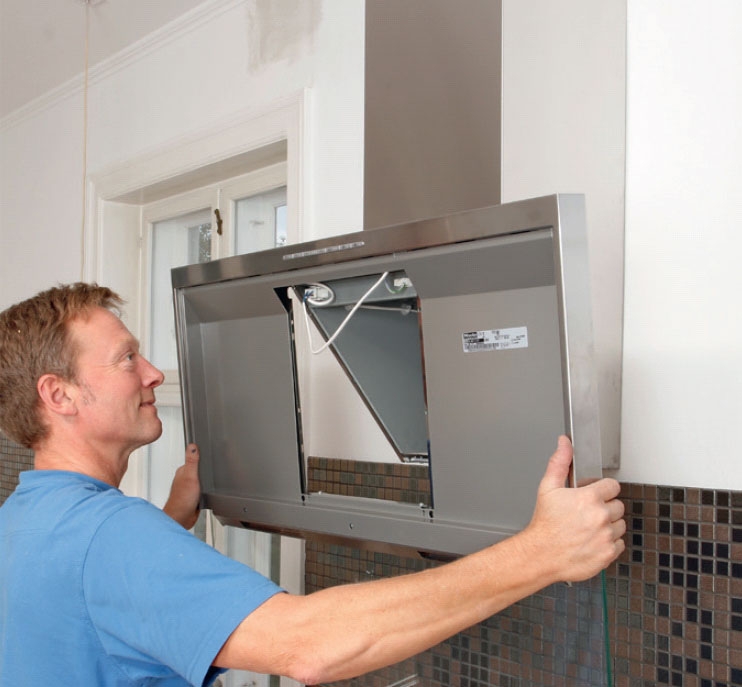

Skærmen hægtes på plads på inddækningen. Her skal to ledninger på skærmen sættes i stikkene på kanten af boksen, inden emhætten vippes ind på skrå, og gøres fast til boksen med seks skruer. Til sidst monteres fedtfilter og sugeplader.
Materialer
- Emhætte (her Miele DA 489-4 EXT Zenit)
- Vægmotor (her Miele AWG 102)
- 150 mm aluflexrør
- Skruer og plugs (følger typisk med)
- Langt bor (skal passe til kerneboret centerbor)
Specialværktøj
- Kernebor, diameter 20 cm
Tidsforbrug
Ca. 1-2 dage
Pris
Cirka 18.000 kr. Men det kan gøres langt billigere. Prisen på en udendørs motor starter ved 4500 kr.
Sværhedsgrad
Det eneste lidt vanskelige er at lave hul i ydervæggen til at føre flexslangen igennem.
Video
Tips & Tricks
3 muligheder, når motoren skal placeres lydløst
Hvis du skal sætte en ny emhætte op i dit køkken, er der typisk tre forskellige måder at gøre det på, hvis du ønsker en så lydløs løsning som muligt. Det gælder om at få motoren, og dermed larmen, rykket så langt væk fra køkkenet som muligt.

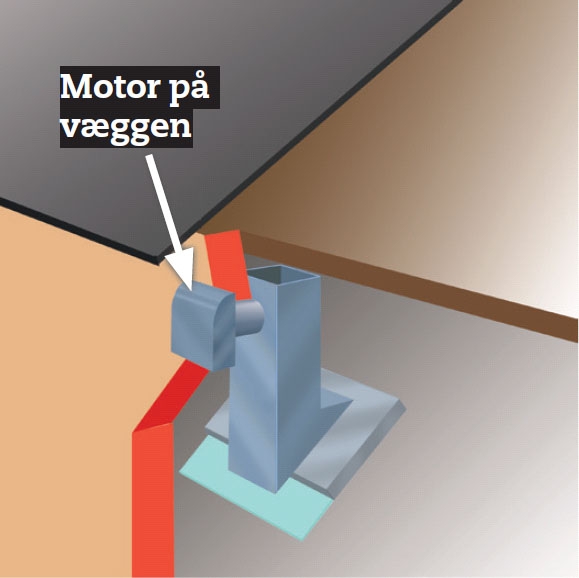

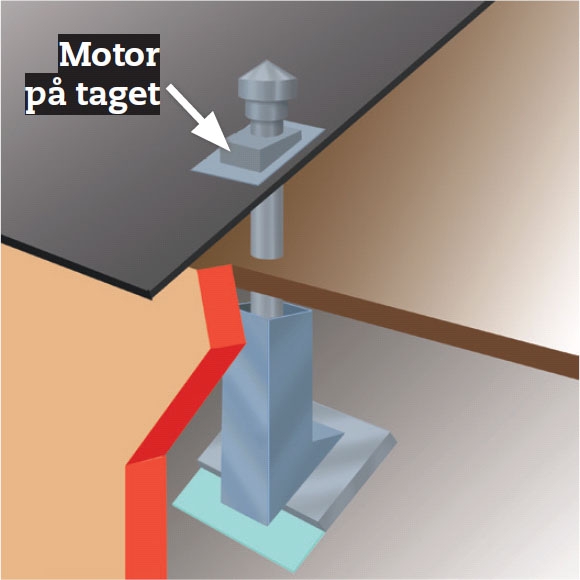

Motoren kan enten placeres på ydermuren, på loftet eller taget. Hvilken løsning, der er bedst, afhænger af de forhold, der er hos dig.
