Hviler på væg og gulv
5
Trin
Selvom bænken under trappen ser enormt detaljeret ud, så er konstruktionen ganske simpel. Selve skelettet, som skuffer, vinreol og hynde hviler på, er lavet i MDF-plade. Det hele er monteret på væggen ved hjælp af to remme (A og B) i to forskellige slags konstruktionstømmer, som var i overskud fra et tidligere projekt. Derudover bliver bænken båret af støttende rumdelere (F og F1), som hviler på gulvet.

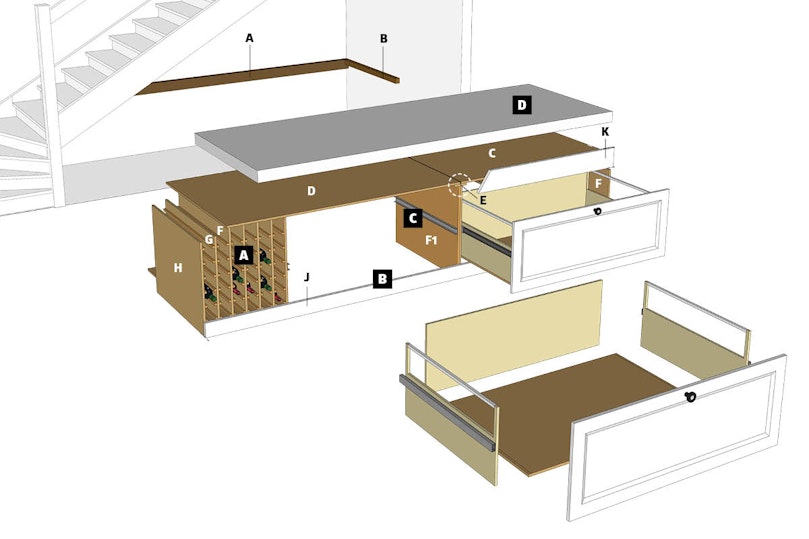

Bænken under trappen bæres af to remme (A og B). Remmene er lavet i henholdsvis 95 x 45 mm spærtræ (A) og 45 x 45 mm reglar (B). Remmene spændes på væggen med oversiden i samme højde ved hjælp af et laservaterpas.
Remmene er spændt på væggen med karmskruer. Da væggene er af mursten, var det muligt at montere remmene med henholdsvis 5 og 3 stk. 8 x 70 mm karmskruer direkte i stenene bag.

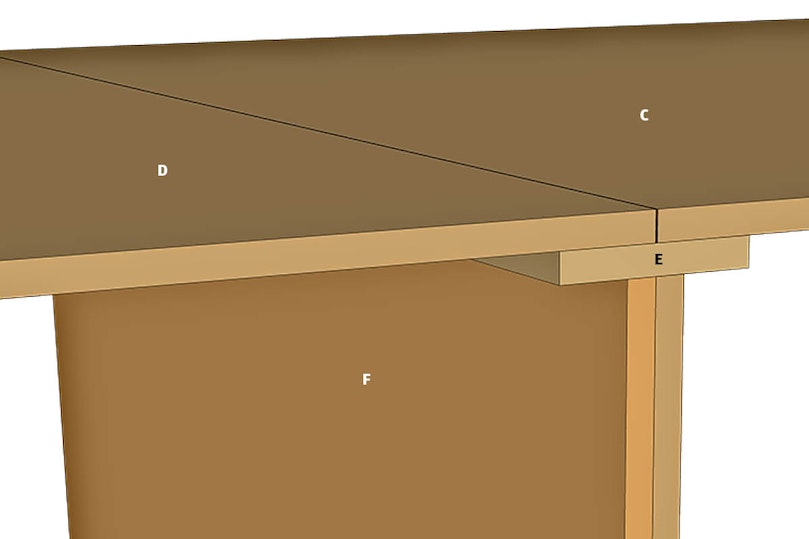

Siddefladen er lavet af to plader (C og D). Pladerne er lasket sammen med et lille stykke MDF-plade (E). Hele siddefladen hviler på remmene, men samlingen er støttet under lasken med to rumdelere (F1) i MDF-plade. Derfor vil pladen aldrig komme til at hænge på midten.

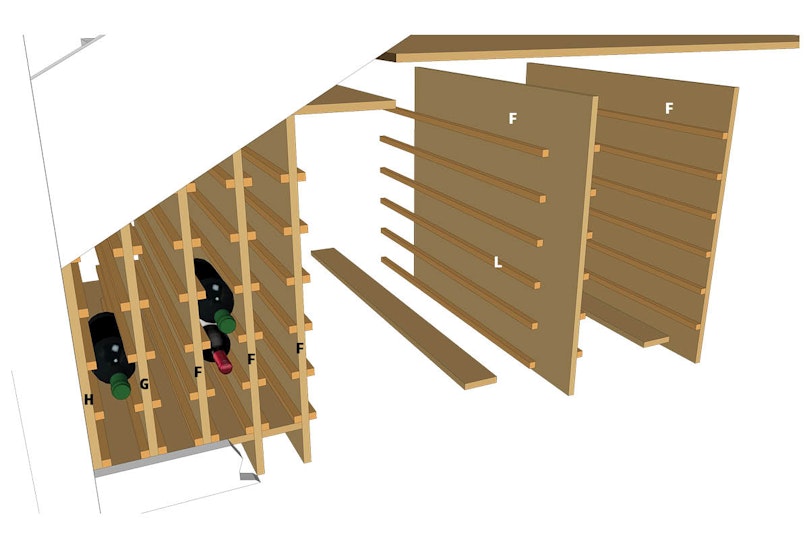

Der er yderligere to støttende rumdelere. Ligesom under lasken (E) bliver siddefladen støttet lodret ved siderne med MDF-rumdelere (F). Rumdelerne er kilet op, så de står i spænd mod gulvet, og siddefladen er helt plan.
Skufferne afstiver. Der er monteret to skuffer i møblet. Skuffernes ophæng er spændt på siderne af rumdelerne (F og F1). Når skufferne er monteret hjælper de med til at afstive konstruktionen.
Materialer
45 x 95 mm spærtræ
- Rem (A), 250 cm
45 x 45 mm reglar
- Rem (B), 105 cm
21 mm MDF-plade
- Sædestykke (C), 105 x 135 cm
- Sædestykke (D), 105 x 175 cm
- Lask (E), 10 x 85 cm
- 2 rumdelere (F1) a 64,9 x 85 cm
- 6 rumdelere (F) a 67 x 85 cm
- Rumdeler (G), 65 x 85 cm
- Rumdeler (H), 60 x 85 cm
- Pynteliste (J), 10 x 325 cm
- Pynteliste (K), 15 x 325 cm
- 68 flaskeholdere (L) a 2,1 x 2,1 x 85 cm
Desuden
• 2 skuffer, 80 x 120 cm
• 2 skuffefronter i passende mål
Tegning
3D-model
Video

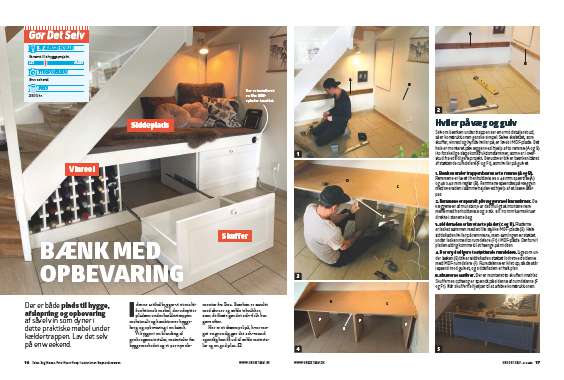

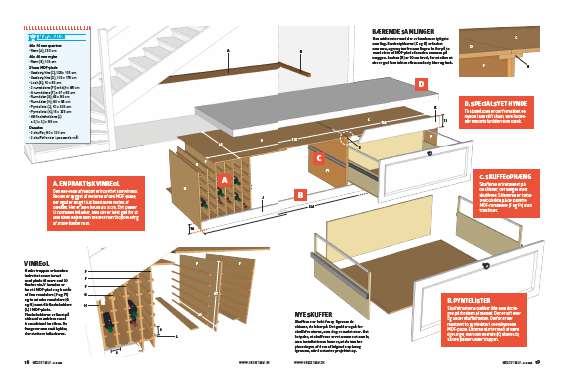

Magasin-artikel
