Vejledning 1
Byg efter en skabelon
Kendetegnet for en perfekt fingersamling er, at tappe og taphuller er lige brede, og at samlingen er stram. Opdelingen af tappe/taphuller skal foretages, så der bliver en tap og et taphul af en vis bredde, altså ikke bare en tynd splint i træets ydersider. Fronten og siderne til den viste skuffe er fremstillet af 15 x 142 mm høvlet egetræ. Tappe og taphuller er 15 mm brede. Vi bygger en skabelon, der sikrer, at opstregningerne bliver identiske.

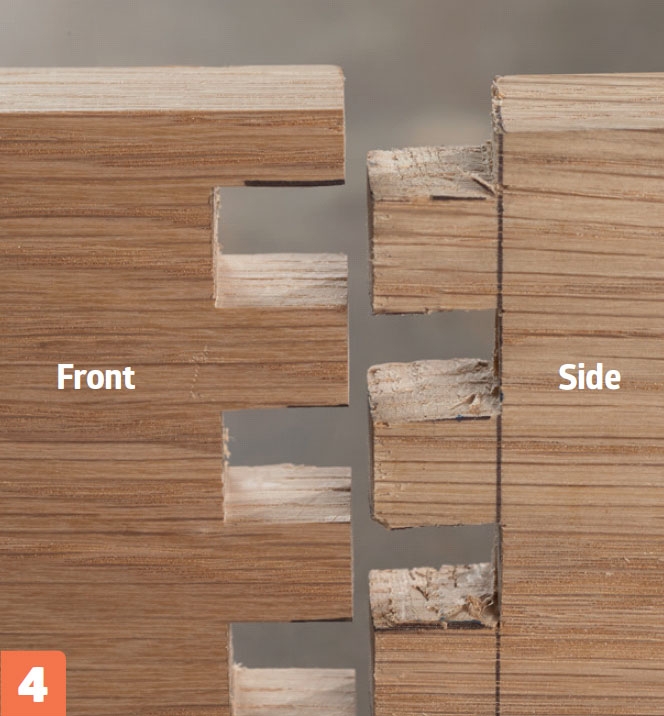

I skuffefronten er taphullerne, altså det træ, der skal stemmes væk, det mellem ska belonens listestykker. I skuffesiderne er taphullerne under skabelonens listestykker. Markér taphullerne tydeligt, og sav altid på den side af stregen, der vender ind mod taphullerne. På den måde sikrer du, at tappene vil gå stramt ind i taphullerne.

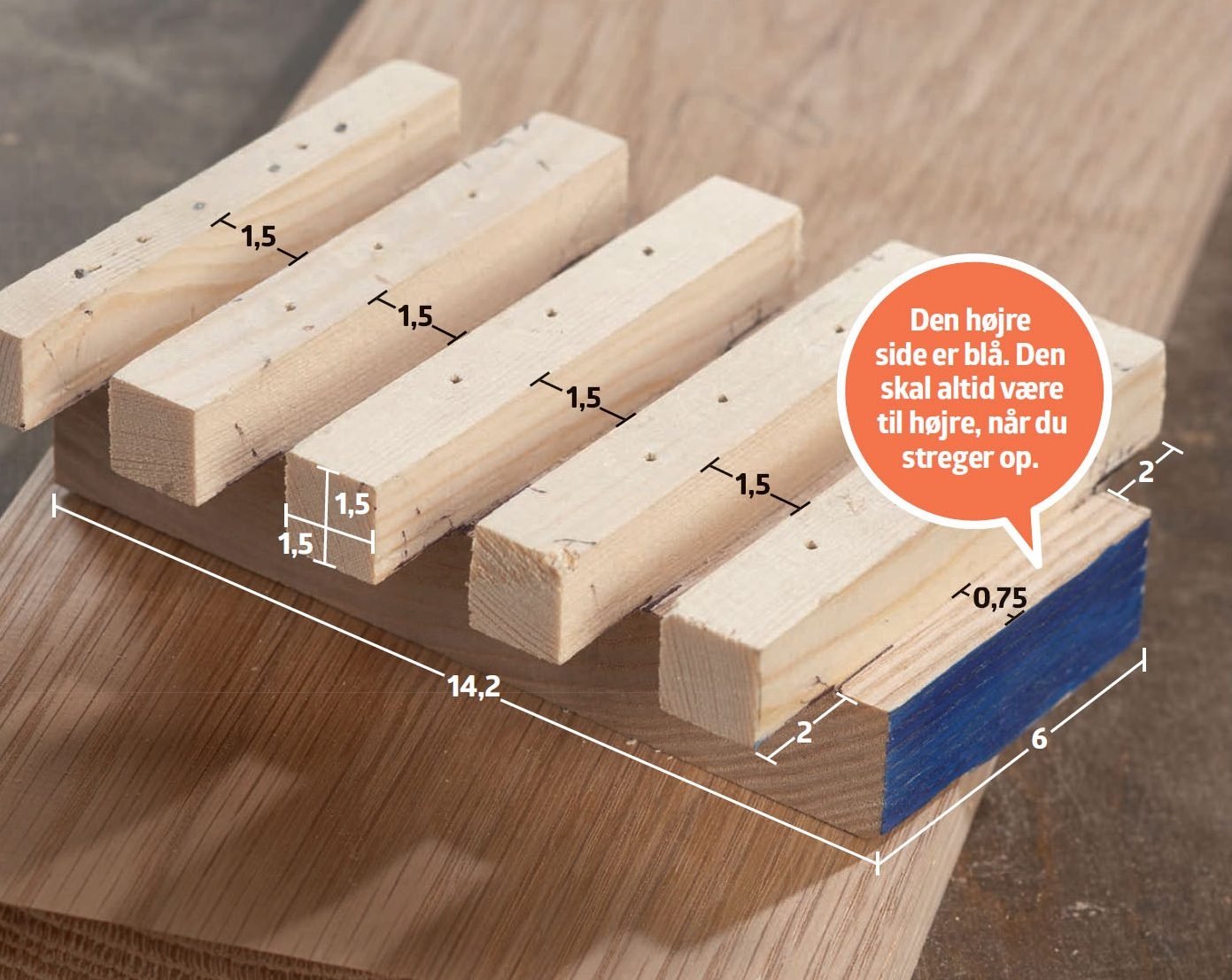

Skabelonen består af et stykke træ på 15 x 14,2 cm med en bredde på 6 cm. Mål 7,5 mm fra “den blå side”, og placér et stykke 15 x 15-mm-liste, der stikker 2 cm ud i begge sider. Placér 15 x 15-mm-lister parallelt med 1,5 cm’s afstand på resten af skabelonen.

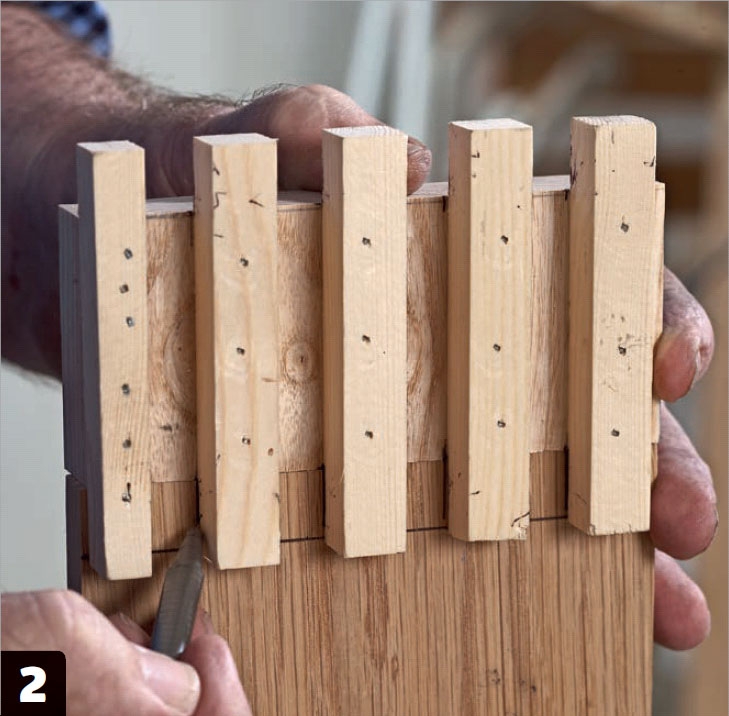

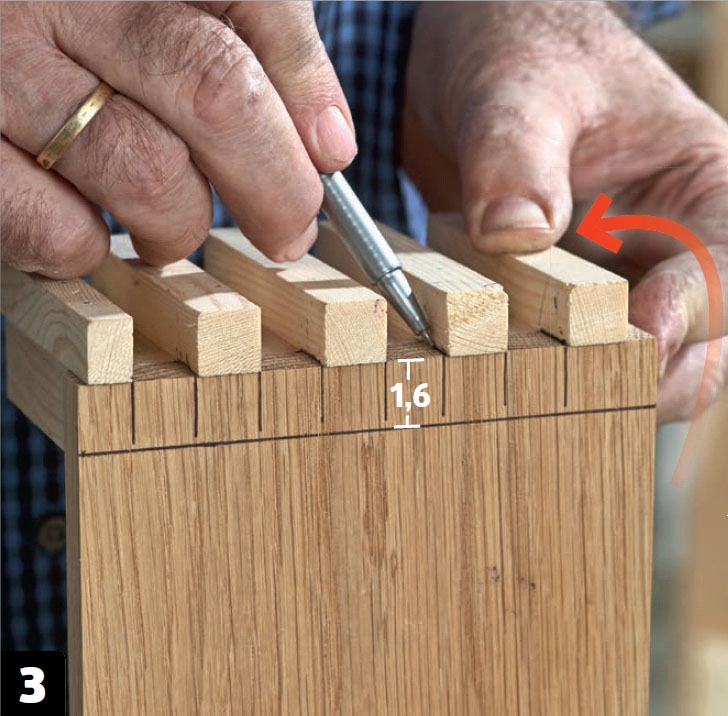

Læg skabelonen op på skuffefrontens endestykke, og mål 16 mm ned fra endetræet (= emnetykkelsen + 1 mm), og streg op vinkelret parallelt med endetræet. Skabelonens blå side holdes hele tiden til højre, der bliver skuffens overkant. Streg op langs samtlige “fingre”.
Front og sider saves og stemmes ud
Når du har tegnet op på skuffefronten og siderne, skal du i gang med stemmejern og sav. Vi bruger en japanersav - et rigtigt snedkerværktøj, der kun kan skære, når den trækkes tilbage, og ikke frem som en fukssvans. Den laver et fint og præcist snit.
Når du er færdig med saven, skal stemmejernet i aktion, og det er vigtigt, at jernet er knivskarpt, da det er umuligt at opnå millimeter-præcise udstemninger med halvsløve stemmejern.

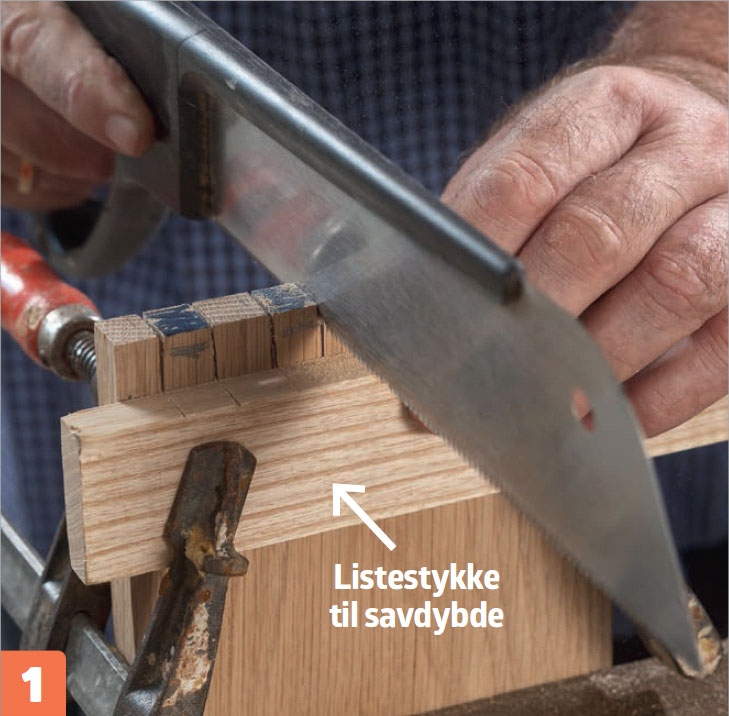

Markér tydeligt det træ, der skal fjernes (taphullet). Vi saver med en meget fintandet og tyndbladet japanersav. Placér evt. et listestykke, der markerer, at savdybden er nået.

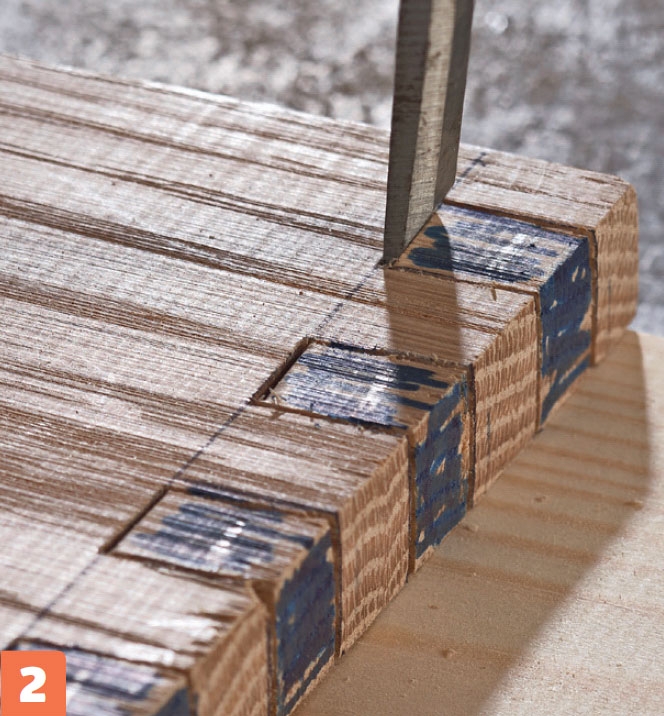

Taphullerne er tydeligt markeret og savet fri i siderne, så nu kan vi stemme ud. Hold stemmejernet lodret, og stik et par millimeter ned i stregen. Stem halvt igennem, og vend så træet.

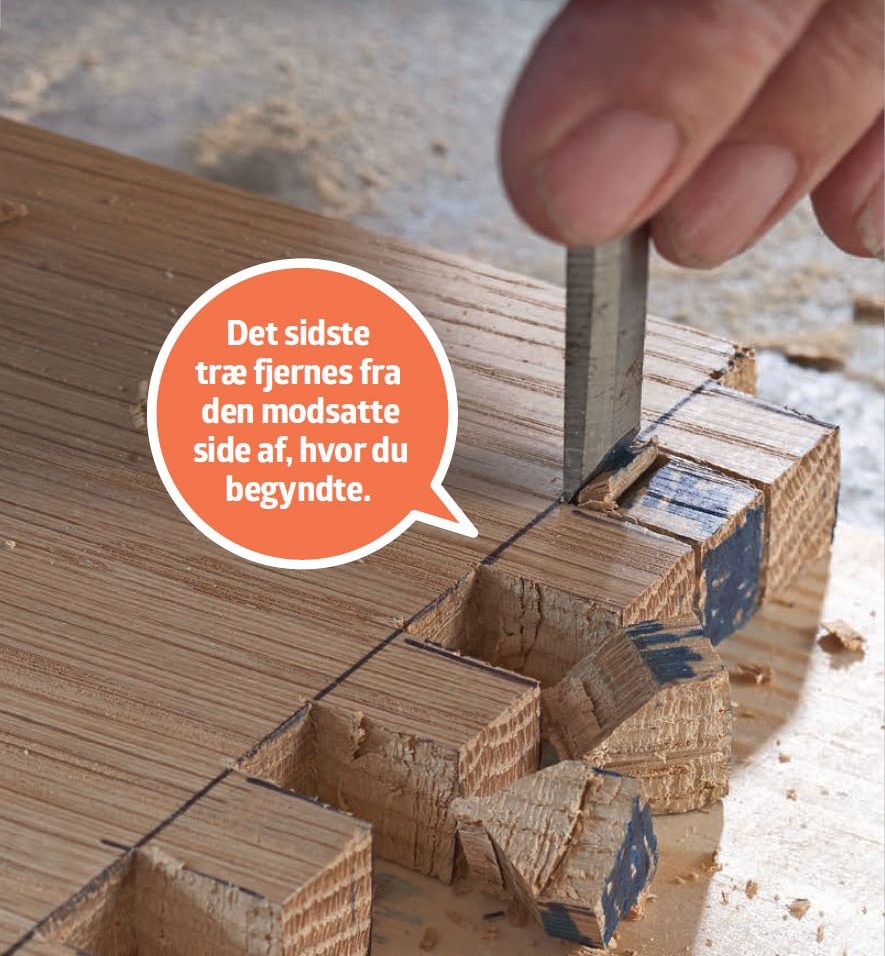

Skuffetræet vendes, og samme udstemningsteknik anvendes på modsatte side, indtil træet er frigjort, og taphullet er helt fritlagt..
Sider og front sættes sammen
Tappene i skuffefronten og den ene ende af skuffesiderne er stemt ud, og vi kan nu sætte skuffen sammen. Samlingerne skal være stramme, men ikke så stramme, at træet flækker.
Vi limer fingersamlingerne med snedkerlim, og skuffens bagkant, der er uden de flotte tapsamlinger, får et par dykkere, så skuffen bliver holdt solidt sammen.

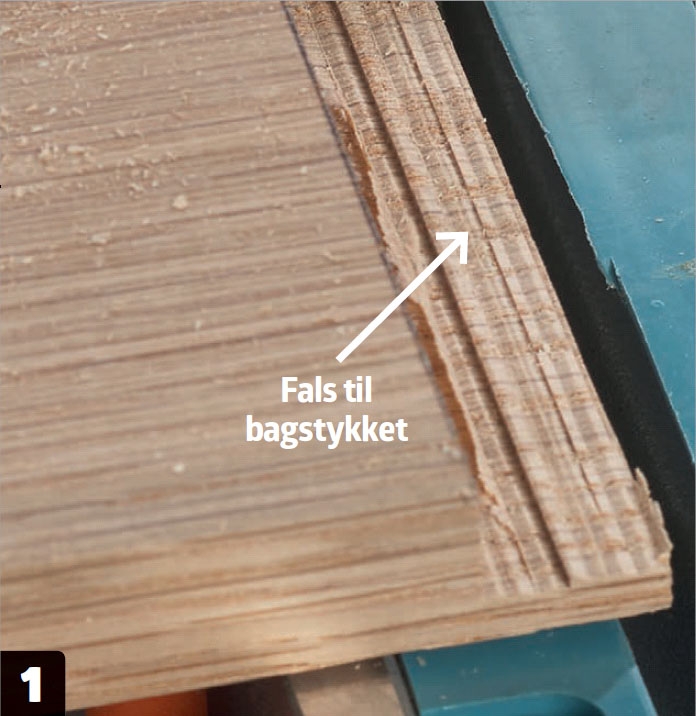

Bagstykket fældes ind i begge sidestykker i en 15 mm bred og 10 mm dyb fals. Indstil kapsavens dybdestop, så den skærer 10 mm ned. Skær spor tæt side om side, og rens falsen med stemmejernet.

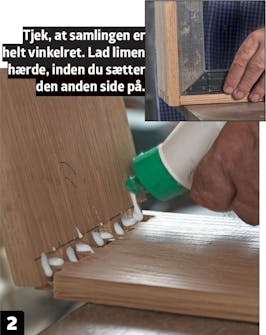

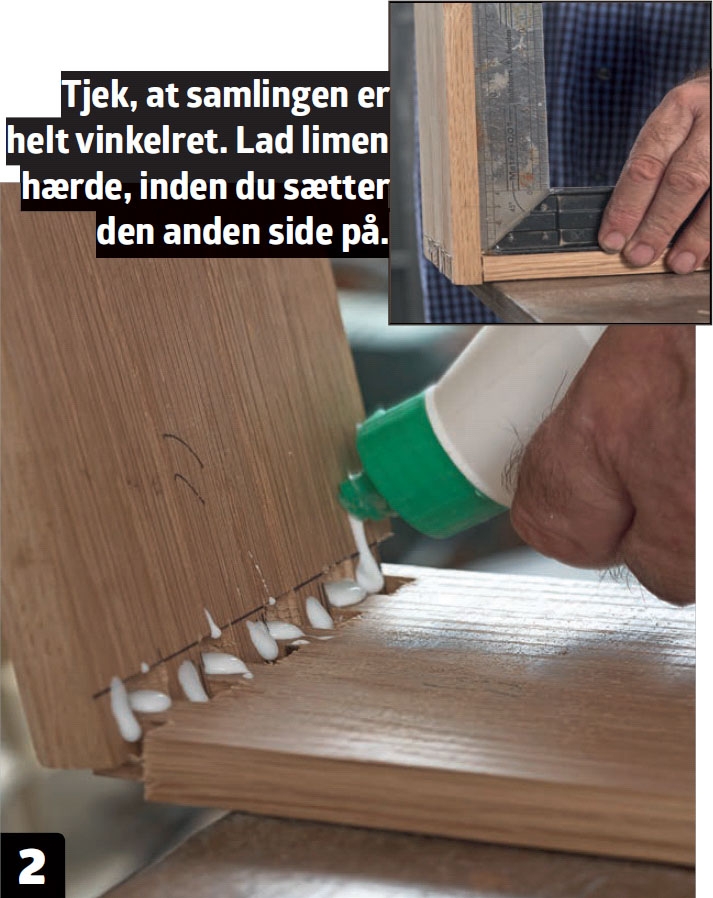

Slå den ene fingersamling halvt sammen, og påfør snedkerlim på alle limflader. Herefter slås samlingen helt tæt sammen med en gummihammer.

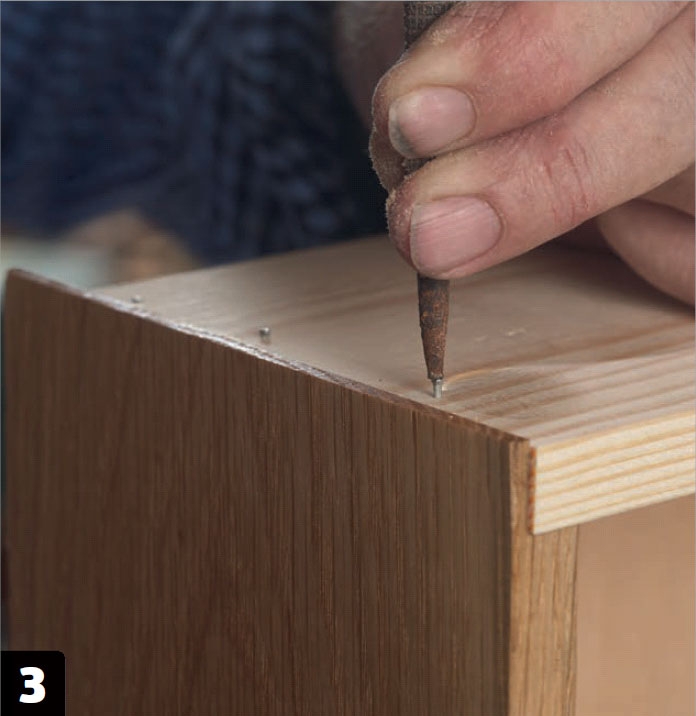

Bagstykket fastgøres i falsen. Der slås 4 dykkere i i hver side. Brug en dyknagle til at få dykkerne helt i niveau med skuffesiderne.
Vejledning 2
Huldelen udstemmes først

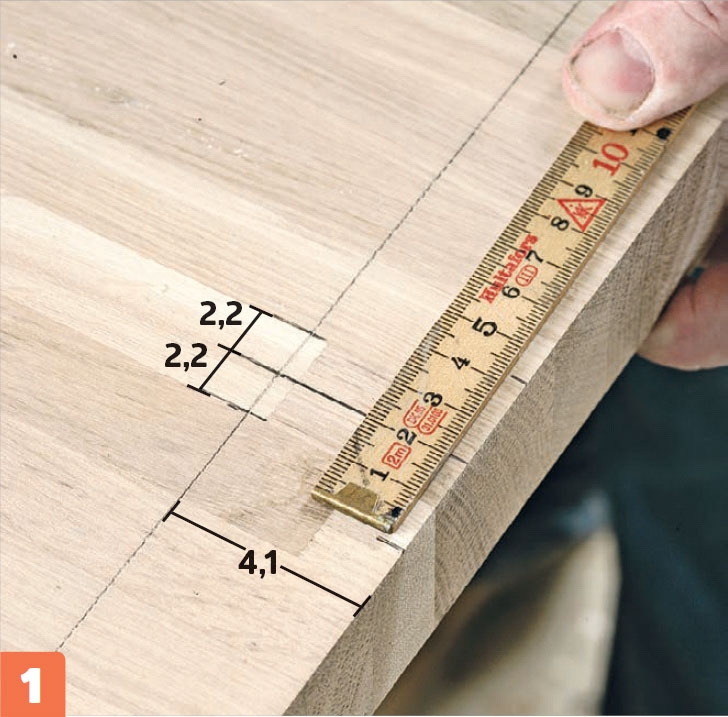

Bordpladerne er 60 cm dybe og 4 cm tykke. Begynd med at måle 4,1 cm ind, og streg parallelt op med pladens ende i hele pladens længde, på begge sider og kanter. Den ene ekstra millimeter sikrer, at tappene stikker ud fra fladen, og at slutresultatet bliver plant efter slibning.

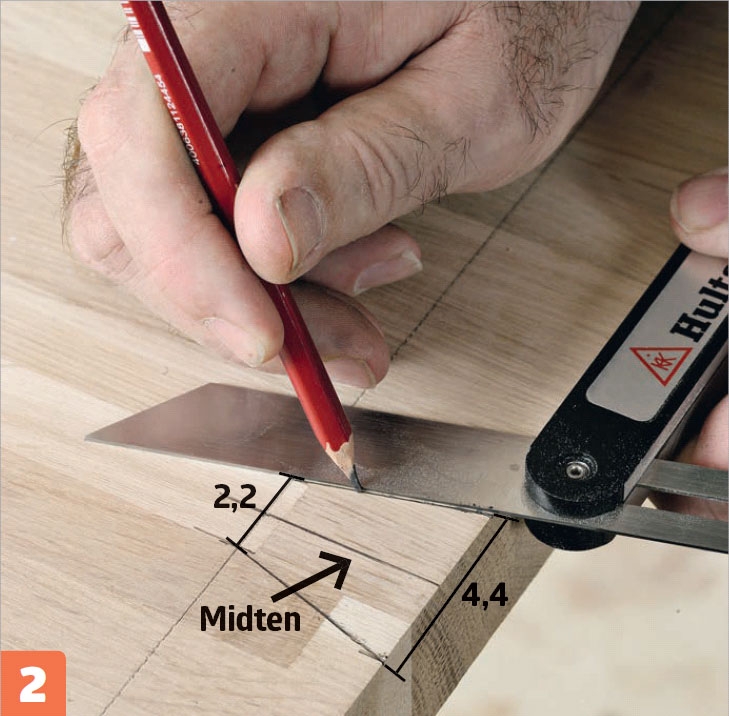

Find pladens midte, og streg første svalehale op. Den brede del af tappen skal helst være cirka så bred, som pladen er tyk, 4 cm. Tappens smalle del er det halve. Mål ud til den ene side, og tjek, om fordelingen passer
Streg svalehalerne op. Når fordelingen af svalehaler er udmålt, kan du opstrege alle svalehaler fra pladens ende til den parallelle streg. Tjek, at vinklen på svalehalen er cirka 15 grader – den må ikke være under!
Streg op på den anden side. Brug en vinkel, og streg 90 grader over endetræet. Det er en hjælp at skravere det, der skal stemmes bort (affaldstræet).

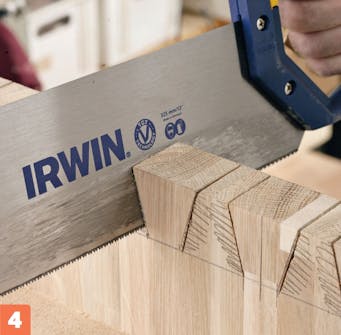

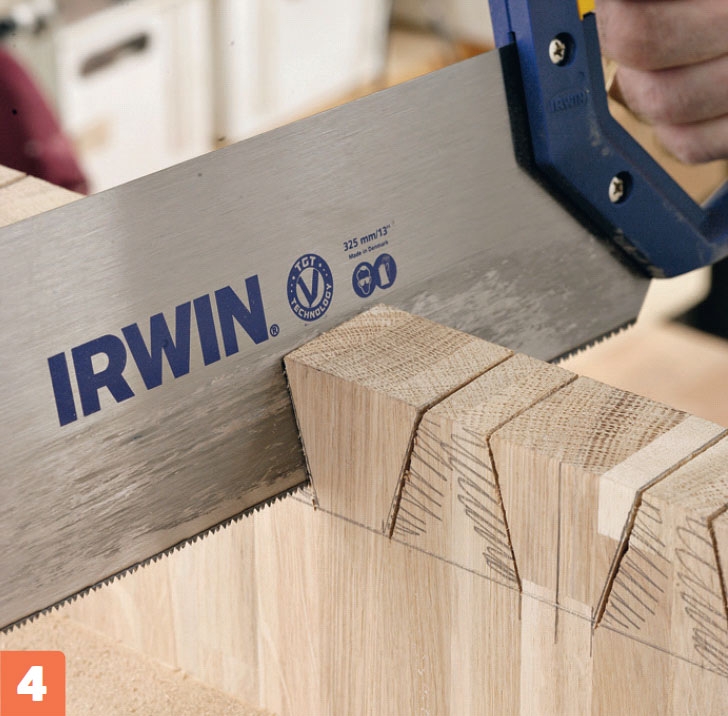

Sav svalehalerne til. Spænd pladestykket op, og sav langs opstregningen. Læg snittet på stregens side i affaldstræet (skraveret). Sav præcist ned til stregen. Nu er det godt med opstregning på begge sider.

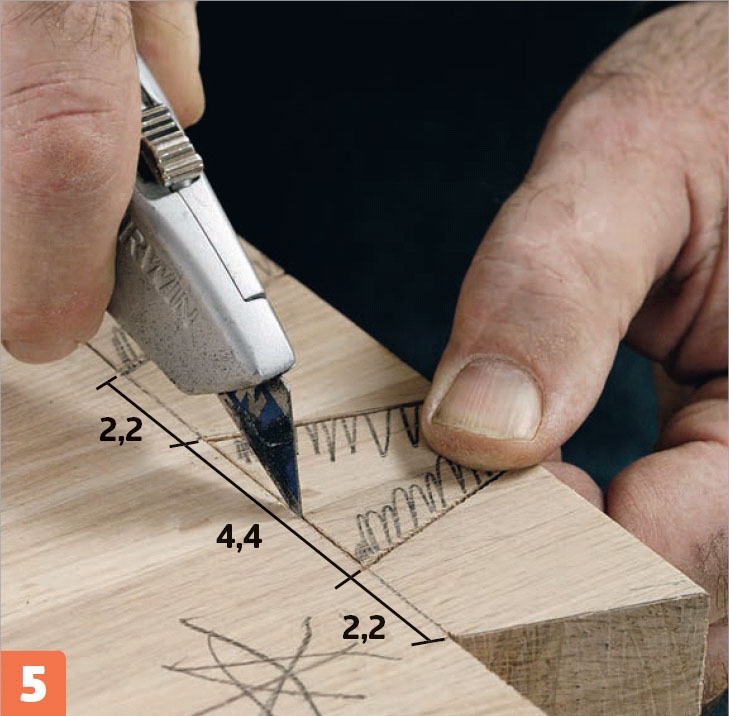

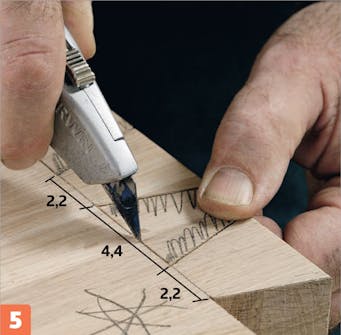

Rids træet op. Skær lodret ned i blyantsstregen med en skarp hobbykniv. Det gør det lettere at stemme træet ud.

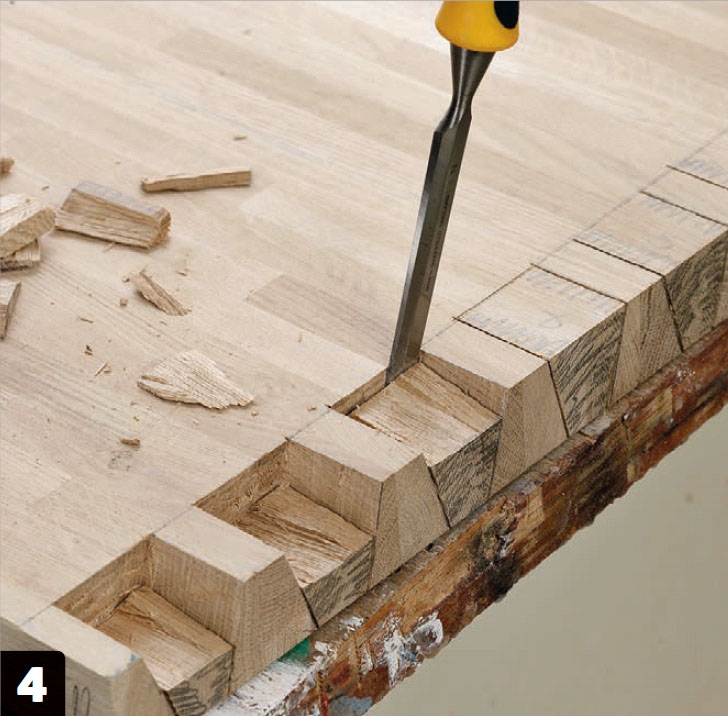

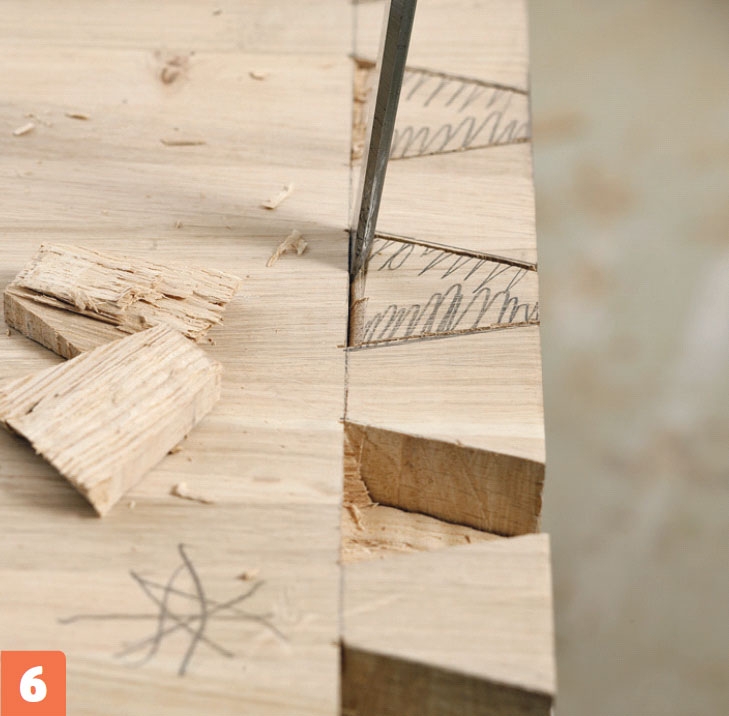

Stem ud til kanten. Hold stemmejernets plane side helt op til den lodrette kant, og hug jernet 3-4 mm ned i affaldstræet. Stemmejernet skal hælde en smule mod dig selv.
Tapdelen stemmes ud, og bordet samles
Nu skal du vælge, hvilke sider af pladerne der skal være synlige - altså vende udad og opad. Sørg for at afmærke dit valg på pladerne, så du også kan huske det senere! På samme måde som før skal der streges op 4,1 cm inde på bordpladen - parallelt med endetræet. Streg op på begge sider og i begge ender.
Læg bordpladen med bagsiden nedad mod arbejdsbordet, så den ene ende stik-ker et lille stykke ud over kanten. Fiksér bordpladen med et par skruetvinger.

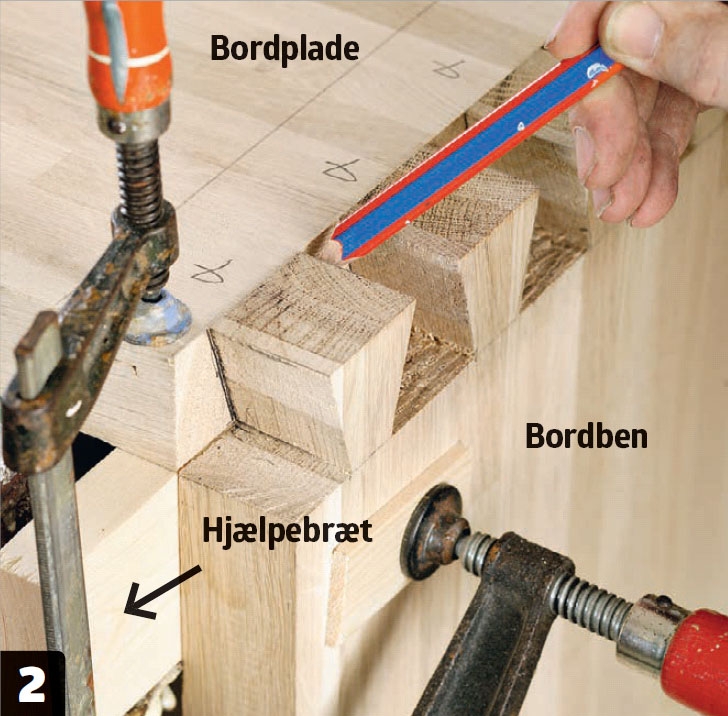

Spænd et hjælpebræt fast. Det fastholdes med skruetvinger, så det flugter nøjagtig med blyantsstregen i taphullernes bund. Sæt en lille klods imellem, så tvingen ikke laver mærker i pladen.
Spænd bordpladen fast. Bordpladen fikseres med skruetvinger, så bordpladen hviler på hjælpebrættet. Huldelen skal ligge tæt op ad bordpladens endetræ. Tegn efter huldelens taphuller på bordpladen.
Tegn tappene op. Brug de opmærkede tappe og taphuller i endetræet som udgangspunkt, og streg op på bordpladen. Også denne gang skal der streges op på begge sider af pladen, inden der saves.

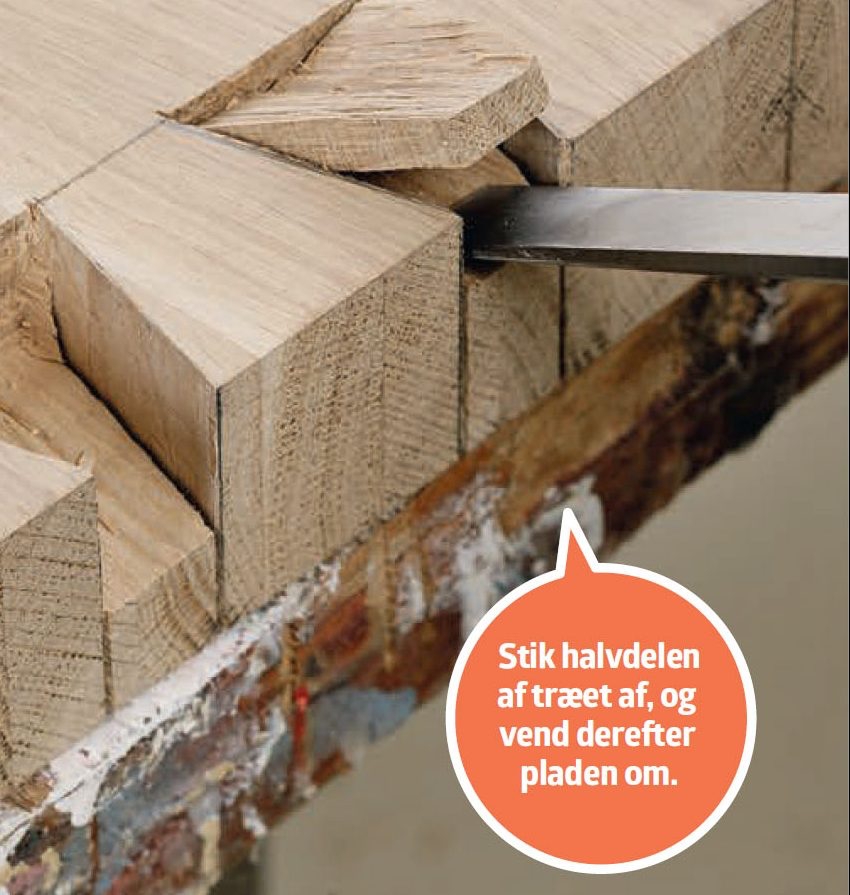

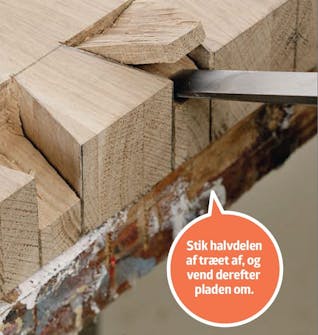

Øvelse gør mester. Brug samme metode som før. Skær lodret ned med hobbykniven, og stem ud i små bidder halvt ned i affaldstræet, vend pladen, og stem ned fra den anden side.
Materialer
- Træ til skuffer (her eg)
- Trælim
- Dykkere
Specialværktøj
- Japanersav
- Kap-/geringssav
Tidsforbrug
En dag til en skuffe.
Pris
Ca. 300 kr. for den viste skuffe.
Sværhedsgrad
Præcision er altafgørende, men ellers er en fingersamling ikke så svær.
Tegning

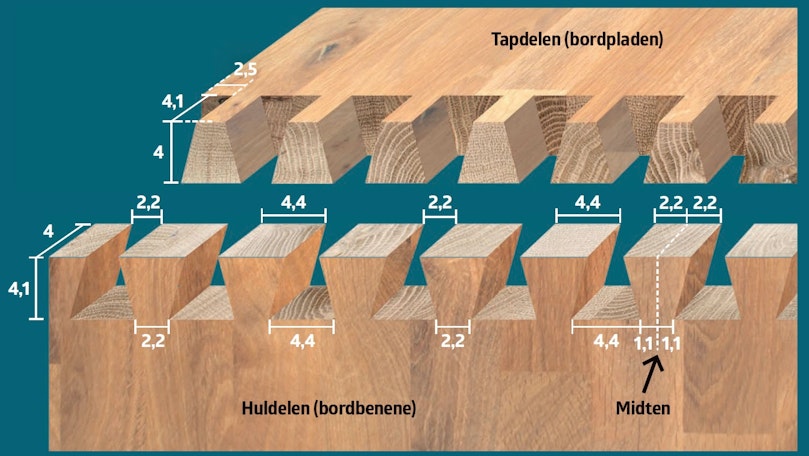

Svalehalesamlingen
En svalehalesamling består af en huldel og en tapdel. I vores tilfælde laver vi huldelen på de plader, der bliver til køkkenbordets ben, og tapdelen på selve bordpladen. Antallet af svalehaler udmåles fra midten af pladen og ud til begge sider. Du får et flot resultat, hvis tappens top er lige så bred, som bordpladen er tyk. Tappens bund skal være halvt så bred som toppen. De to yderste tappe skal være halvt så brede som de øvrige, gerne lidt mindre.
