Intro
Vejledning
01
Sav delene ud af krydsfiner
4
Trin
Alle dele til værktøjskassen - både sider og bund - er skåret ud af en 12-mm-krydsfinerplade. Delene saves til på en bordrundsav, men du kan også bruge en rundsav med føringsskinne.
Du får også brug for en stiksav, når du skal save ud til håndtaget på værktøjskassen, og et forstnerbor, så du kan bore store huller i den store midterplade, hvor håndtaget skal være.

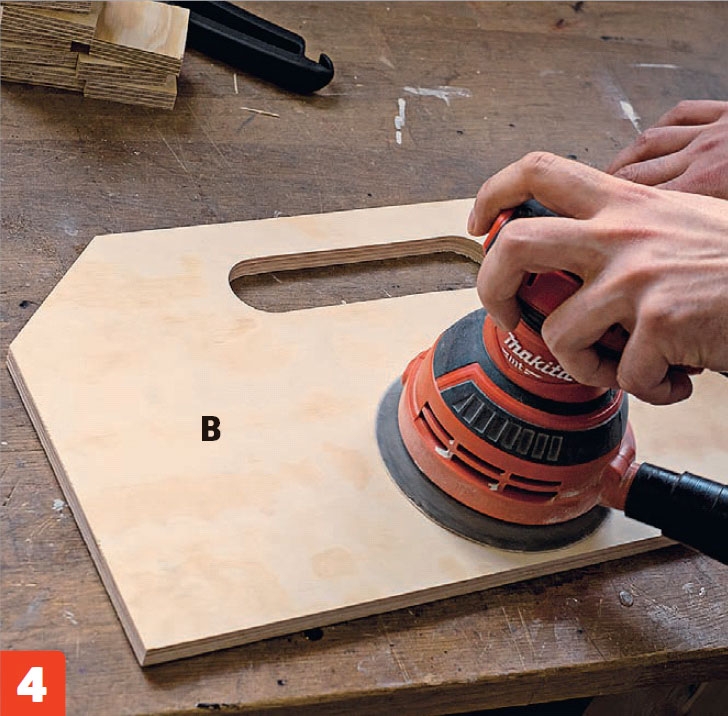

Inden delene samles, er det smart at slibe, så du ikke river dig på kanterne.

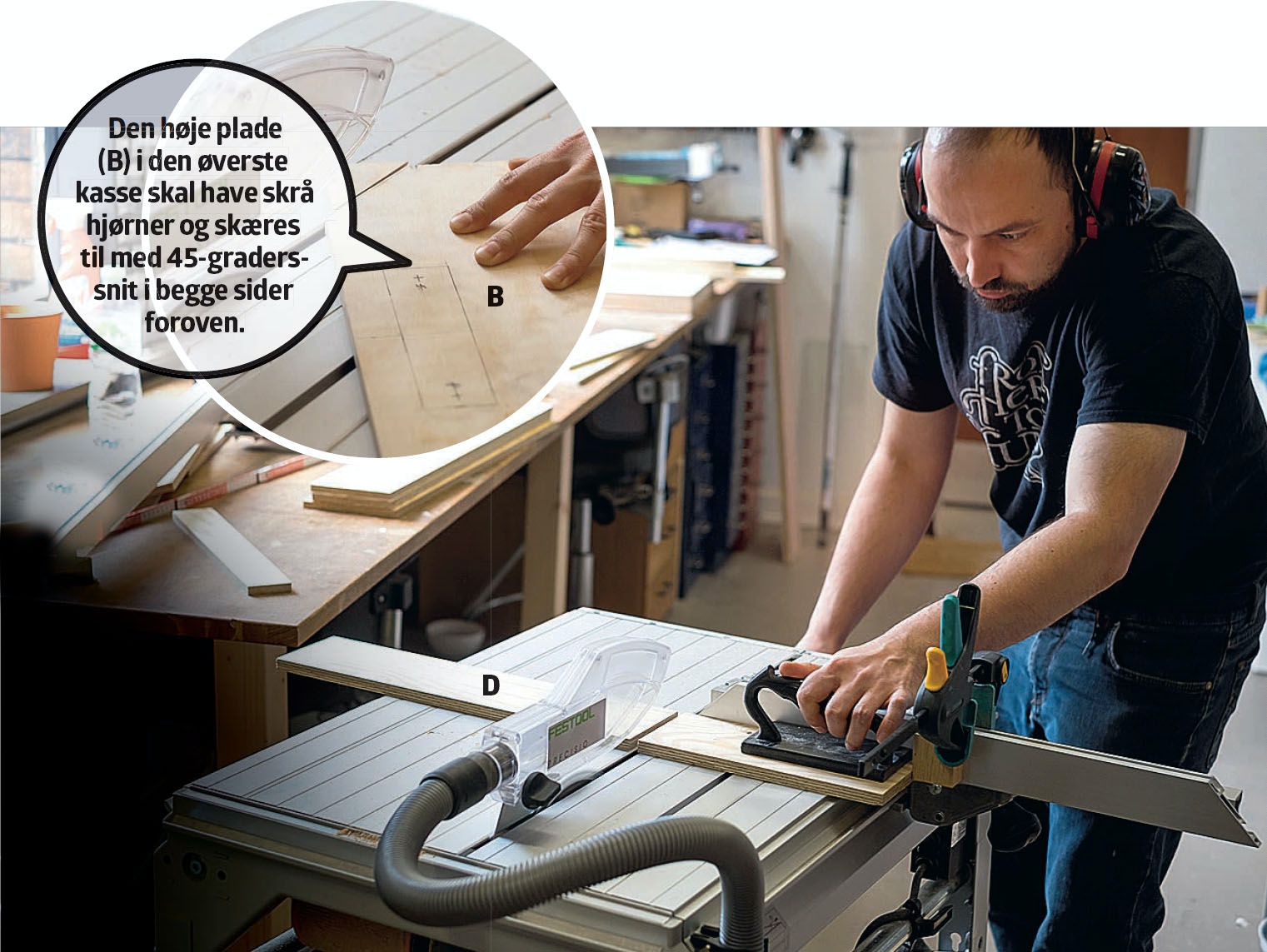

Sav delene til. Sidestykkerne (C, D, E, F, H og J) saves til med et skråt 45-graders snit i enderne, så kasserne får flotte smigsamlinger i hjørnerne.

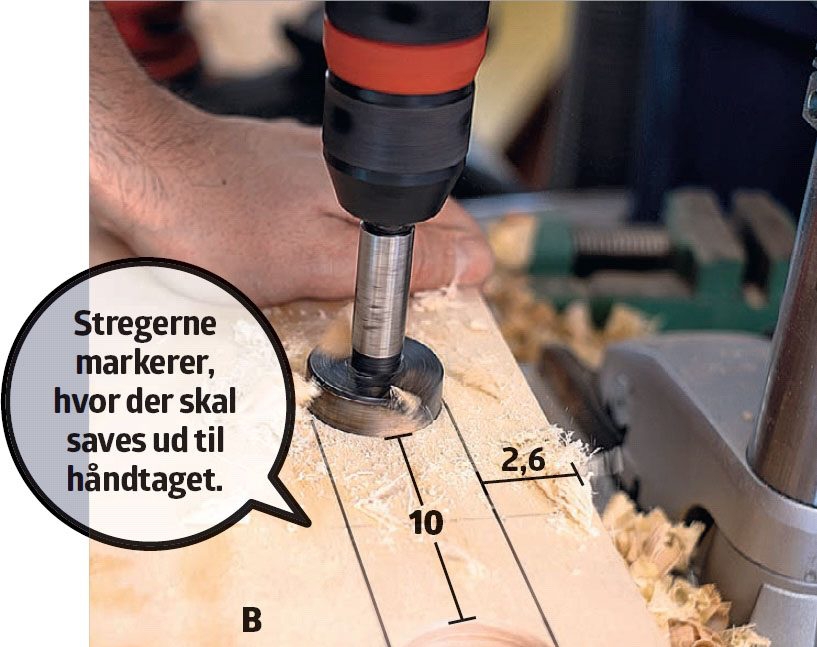

Bor ud i pladen (B) til et håndtag (M), der skal være på midten af pladen foroven. De to huller bores med et 40mm-forstnerbor og placeres 2,6 cm fra øverste kant med en afstand på 10 cm.

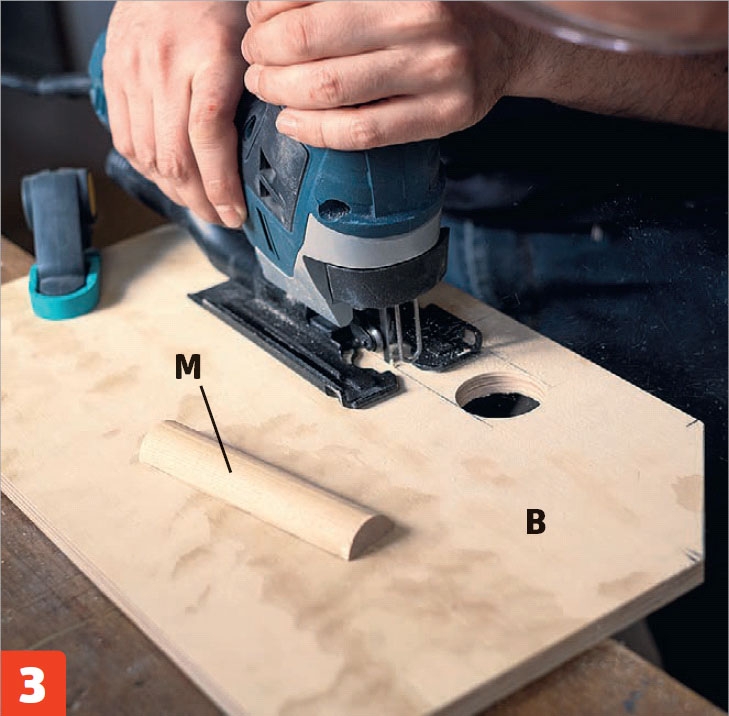

Sav ud til håndtaget med en stiksav langs de streger, du har tegnet op mellem de to huller. Tilpas også et stykke rundstok (M) på længden, så det passer til håndtaget, og sav det over på midten på langs.
02
Sav riller til bunde og rumdelere
4
Trin
Værktøjskassen samles helt uden skruer, søm eller vinkler. I stedet skal der laves en bred rille langs den ene kant i alle sidestykkerne, så der kan sættes en bundplade fast. Der skal også laves riller i nogle af sidestykkerne til rumdelere.
Rillerne laves ved at save i flere omgange, til alt træet er væk, og det færdige spor har en bredde på 12 mm, hvilket svarer til krydsfinerpladens tykkelse.

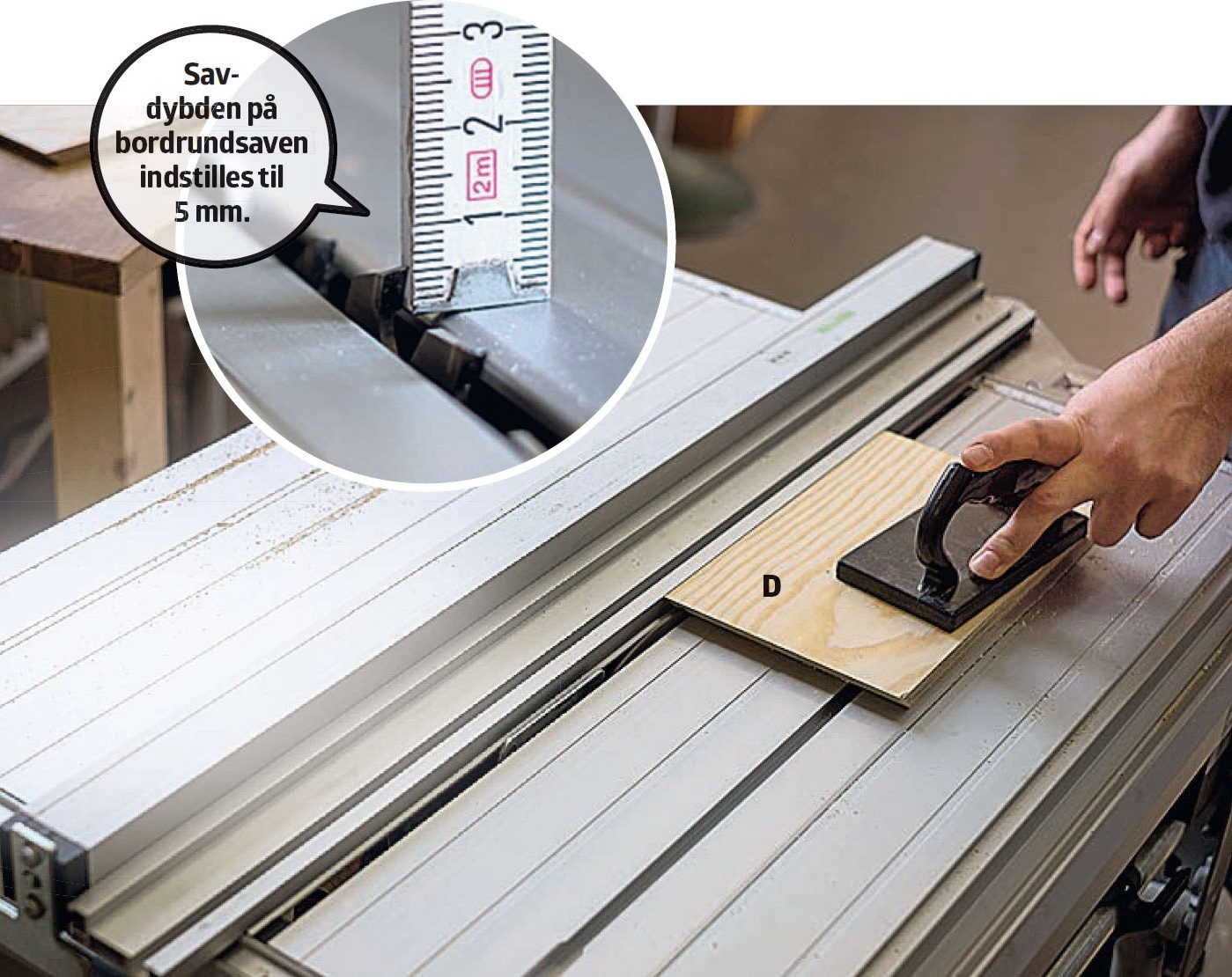

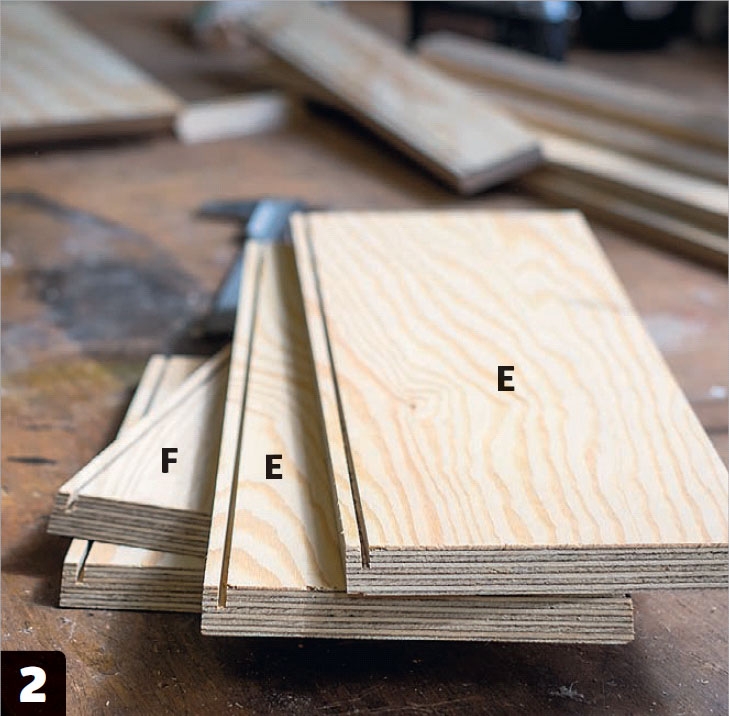

Sav riller i siderne (C, D, E, F, H og J) til bundstykker og rumdelere. Rillerne skal have en dybde på 5 mm. Der skal saves riller i flere omgange for at få et 12 mm bredt spor.
Den første rille saves 5 mm fra kanten. Det letteste er at indstille afstanden på saven og så save den første rille på alle dele.

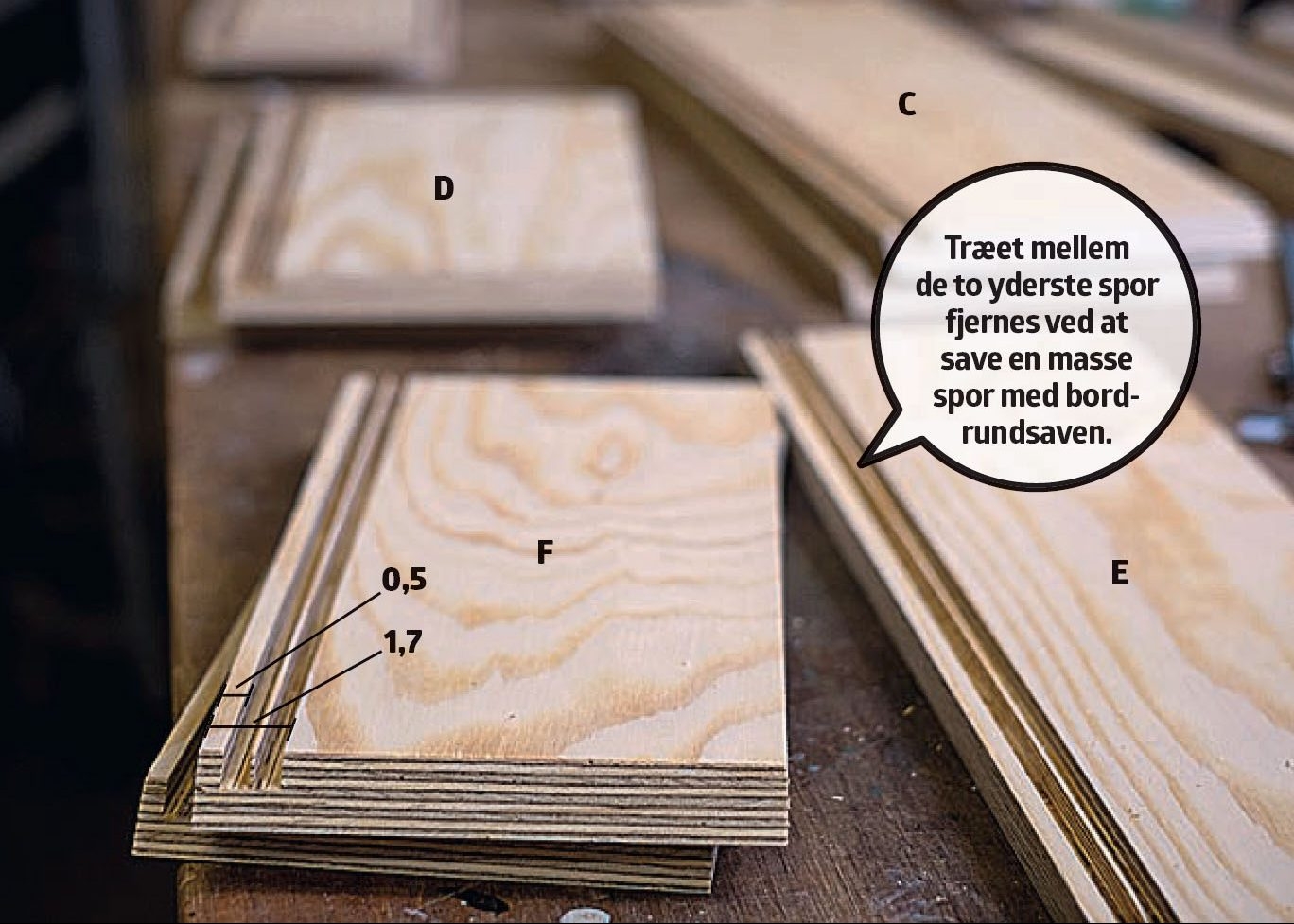

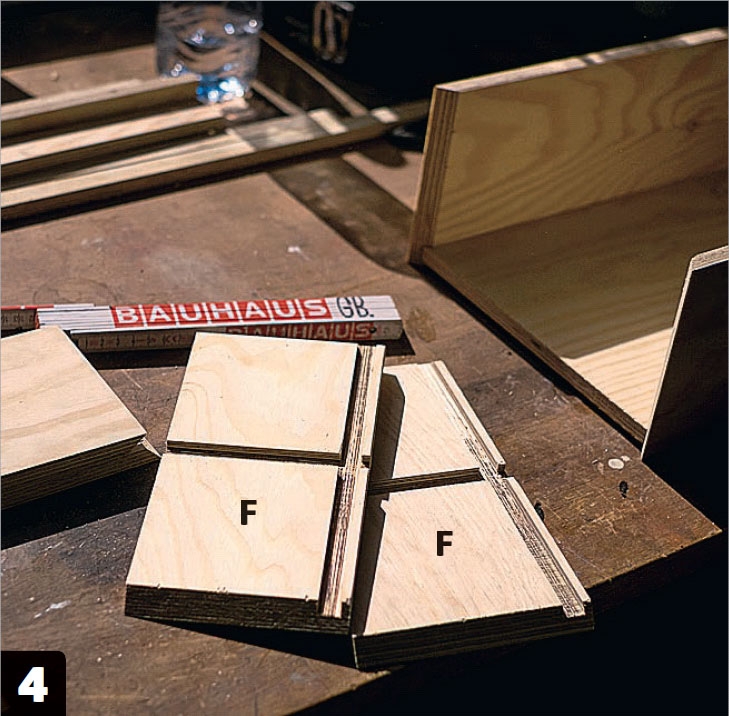

Sav nu en rille 1,7 cm fra kanten, og fjern træet mellem de to yderste riller i sidestykkerne (C, D, E, F, H og J) ved at save igen og igen, til det er væk alt sammen, og du har et 1,2 cm bredt spor.
03
Lim delene sammen
3
Trin
Nu skal du i gang med at samle delene. Det gør du med trælim, tvinger og spændebånd.
Der skal lim i alle riller, inden du samler kasserne med bund, en ramme og rumdelere.
Når du har samlet en kasse, skal delene holdes godt sammen, mens limen tørrer. Det kan du gøre med tvinger eller smarte spændebånd, som er rigtig effektive til at holde rundt om ting.

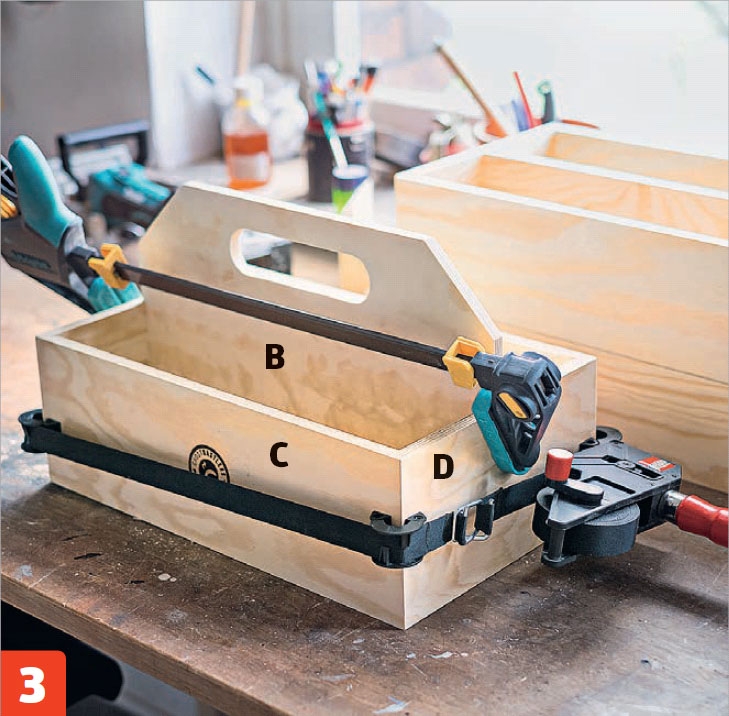

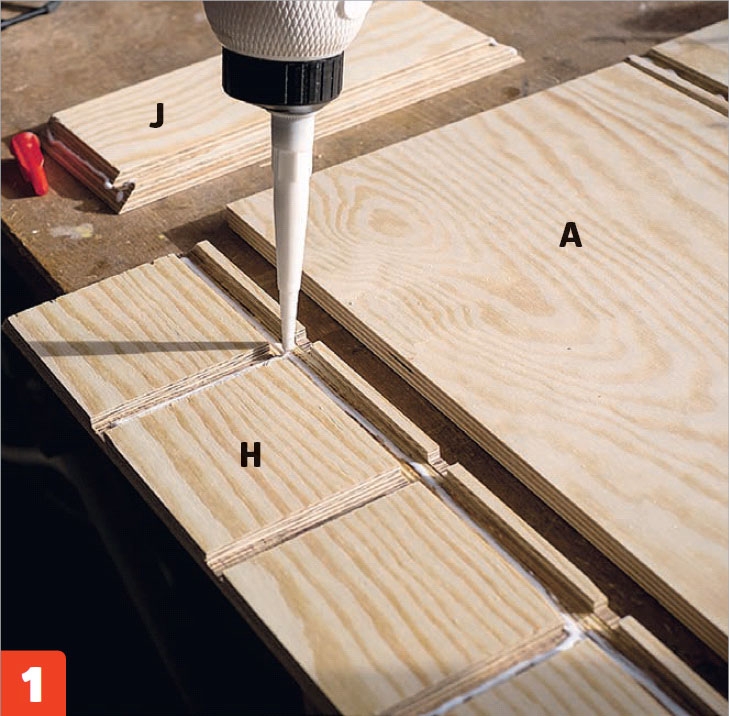

Delene samles med trælim. Smør lim i rillerne på sidestykkerne (her H og J) og på hjørnerne ved smigsamlingerne, inden delene sættes på bundpladen (A).
Delene presses godt sammen, mens limen tørrer. Her har vi brugt et spændebånd forneden og to lister på hver langside foroven, der presses sammen med tvinger. Listerne sikrer, at der ikke kommer mærker i træet.
04
Lav forstærkning på hjørnerne
5
Trin
Hjørnerne på alle kasserne skal forstærkes med små listestykker, såkaldte fisk. Rillerne til fiskene laves med en fiskemaskine, også kaldet en lamelfræ-ser. Bruger du en skabelon til rillerne, gør det arbejdet lettere, og du er sikker på, at de kommer til at sidde præcis det samme sted.

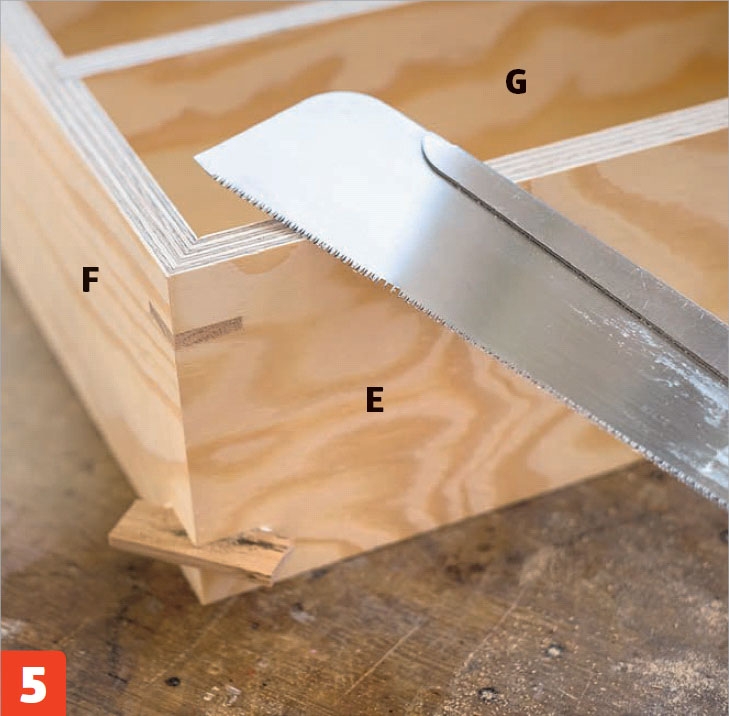

I de fræsede riller limes smålistestyk-kerne, også kaldet fisk, fast. Når limen er tør, saves det overskydende træ væk.

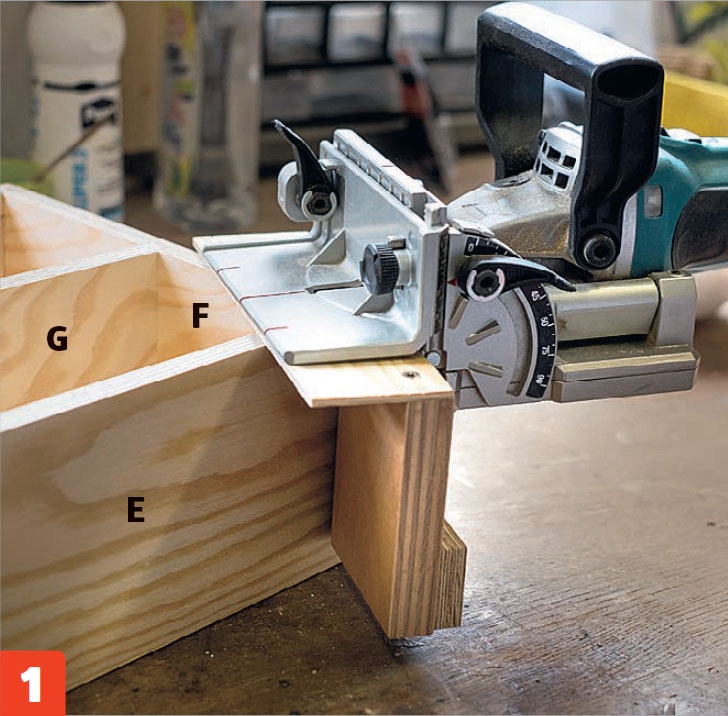

Sæt fræseskabelonen på hjørnet af kassen, og fræs en rille med en fiskemaskine. Rillen skal fræses 2 cm fra top- og bundkant. Alle hjørner skal have forstærkninger med de små listestykker.

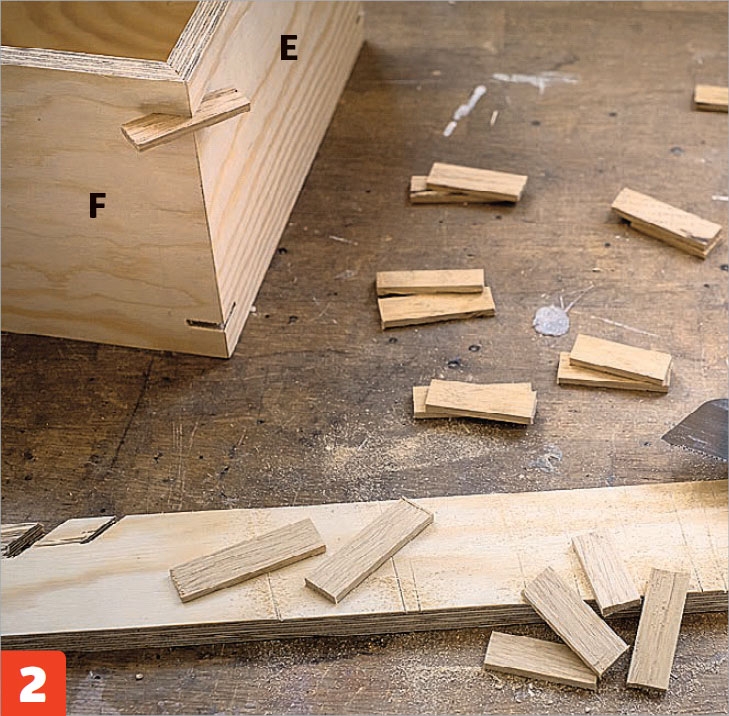

Sav listestykkerne ud, så du har til alle rillerne. Du behøver ikke at skære dem af på nøjagtige mål, da det overskydende træ skal saves af senere.

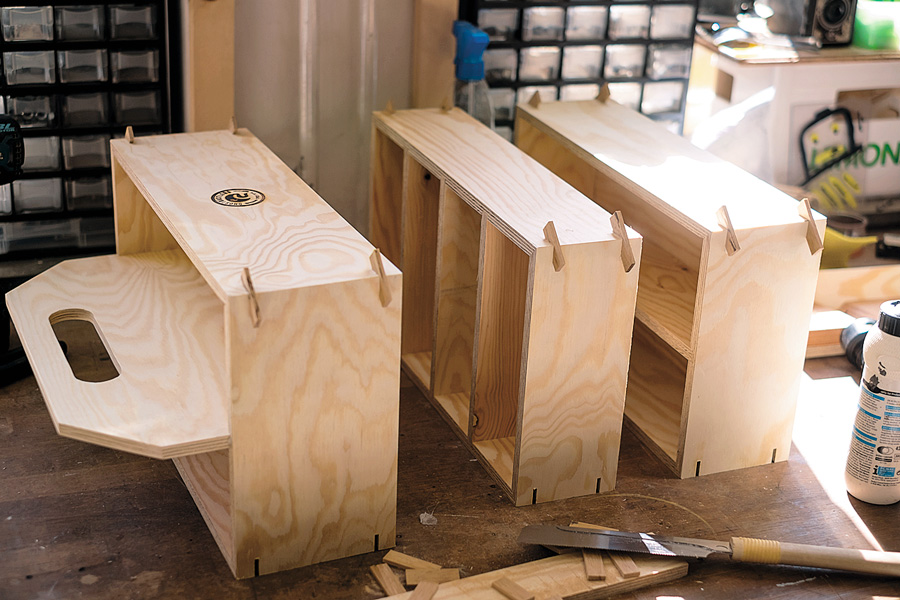

Put lim i rillerne, og sæt listestykkerne på plads i alle hjørnerne. Det er nemmest at komme til, når kasserne står på højkant.

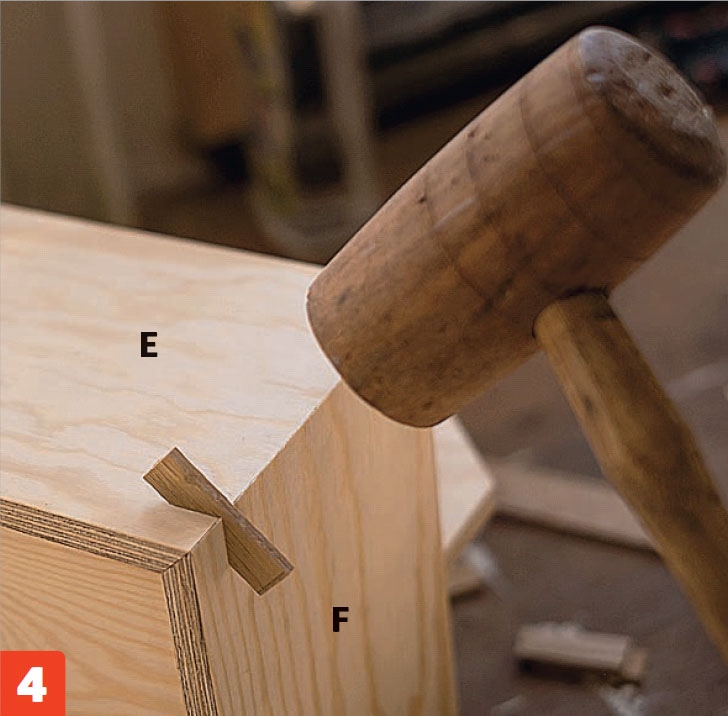

Bank de små lister på plads i rillerne med en hammer, så du er sikker på, at de kommer helt i bund. Lad nu hjørneforstærkningerne stå og tørre et døgns tid.
05
Montér beslag, og lav et håndtag
6
Trin
Nu skal du i gang med de sidste ting. Der skal sættes lukkebeslag på kasserne, så de nemt kan samles og skilles ad. Under hver kasse skal der også monteres små klodser i hvert hjørne, der holder kasserne på plads, så de står stabilt, når de er stablet oven på hinanden.
På den øverste kasse med den store midterplade skal der sættes et håndtag fast, der består af en rundstok savet over på langs. Håndtaget giver en flot finish og et godt greb på kassen.
Montér lukkebeslag på kasserne - to i hver side pr. samling. Markér, hvor de skal placeres, og bor for til skruerne, inden du skruer dem fast.

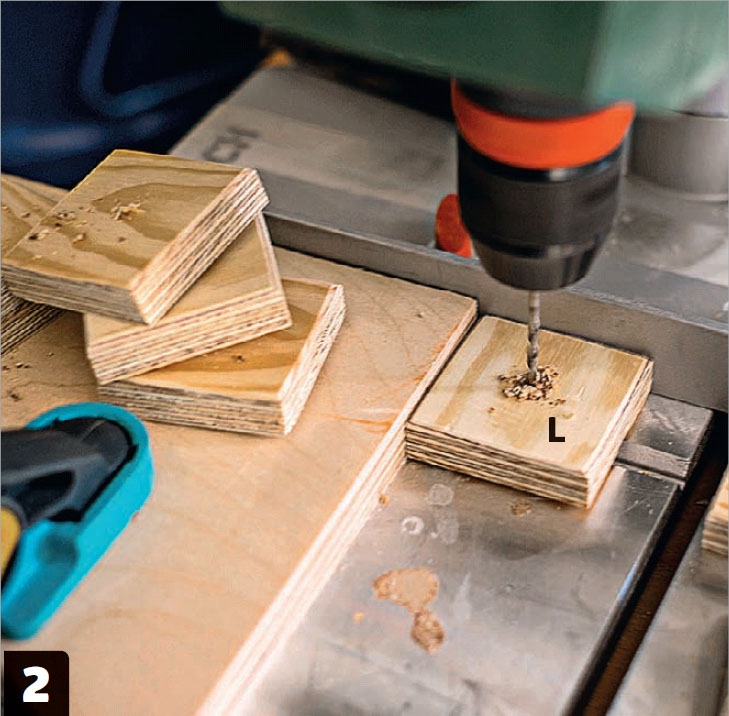

Lav små klodser (L) til kassernes bund. Der skal bores for til montering - sørg for at holde boremaskinen helt lige. Brug evt. en søjleboremaskine. De små klodser holder kasserne på plads, når de stables.

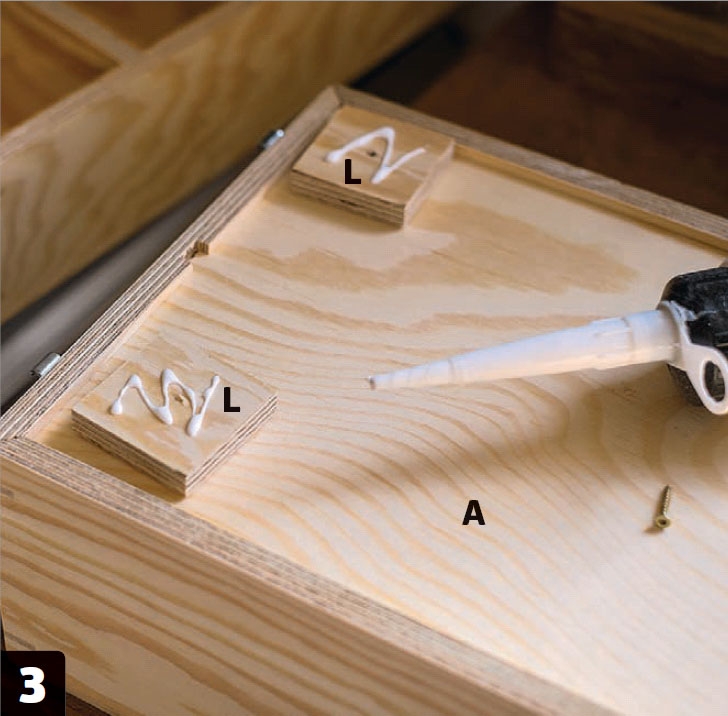

Put trælim på bagsiden af klodserne (L), så de både limes og skrues fast til bundpladen (A). Så kan du godt nøjes med en enkelt skrue pr. klods.
Skru klodserne (L) fast i hjørnerne, når du har placeret dem korrekt - en smule fra kassens kant. Det gør du nemt ved fx at placere et stykke pap mellem kant og klods.

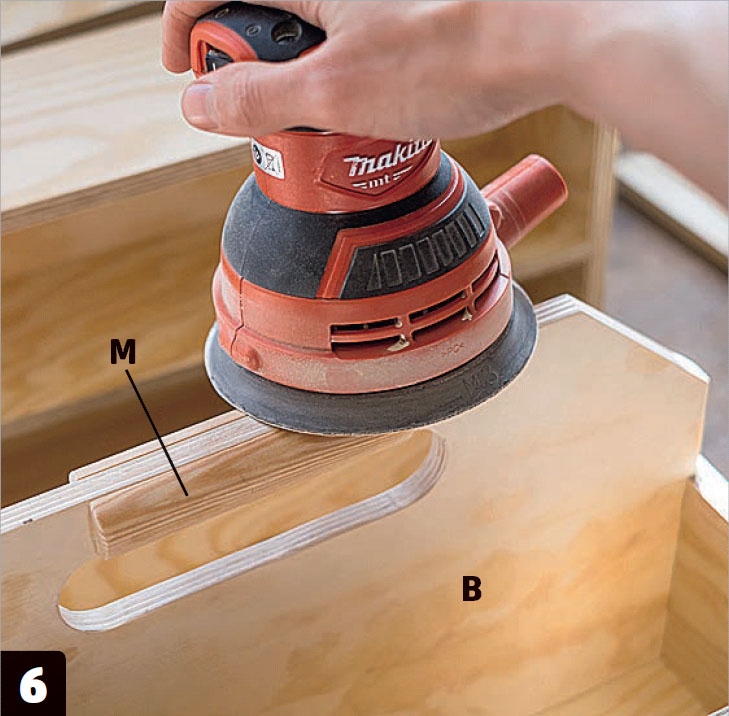

Lim håndtaget (M) fast på det store midterstykke (B) på den øverste kasse, så kassen bliver behagelig at holde i hånden.
Materialer
Krydsfinerplade, 12 mm:
- 3 bundplader (A), 23,6 x 40,6 cm
- 1 midterplade (B), 24,3 x 40,6 cm
- 2 langsider (C), 14 x 42 cm
- 2 endestykker (D), 14 x 25 cm
- 2 langsider (E), 12 x 42 cm
- 2 endestykker (F), 12 x 25 cm
- 1 midterstykke (G), 12 x 40,6 cm
- 2 langsider (H), 10 x 42 cm
- 2 endestykker (J), 10 x 25 cm
- 3 midterstykker (K), 10 x 23,6 cm
- 8 hjørneklodser (L), 5 x 5 cm
Rundstok, 28 mm (savet på langs):
- Håndtag (M), 10 cm
Desuden:
- Fisk, saves ud af 2-mm-plade
- Trælim
- 8 lukkebeslag inkl. skruer
- Skruer, 3,5 x 20 mm
Specialværktøj
- Bordrundsav
- Fiskemaskine
- Spændebånd
- Forstnerbor, 40 mm
- Japansav
Tidsforbrug
1-2 dage.
Pris
Ca. 600 kr.
Sværhedsgrad
Det kræver præcision, for at du nemt kan samle kasserne.

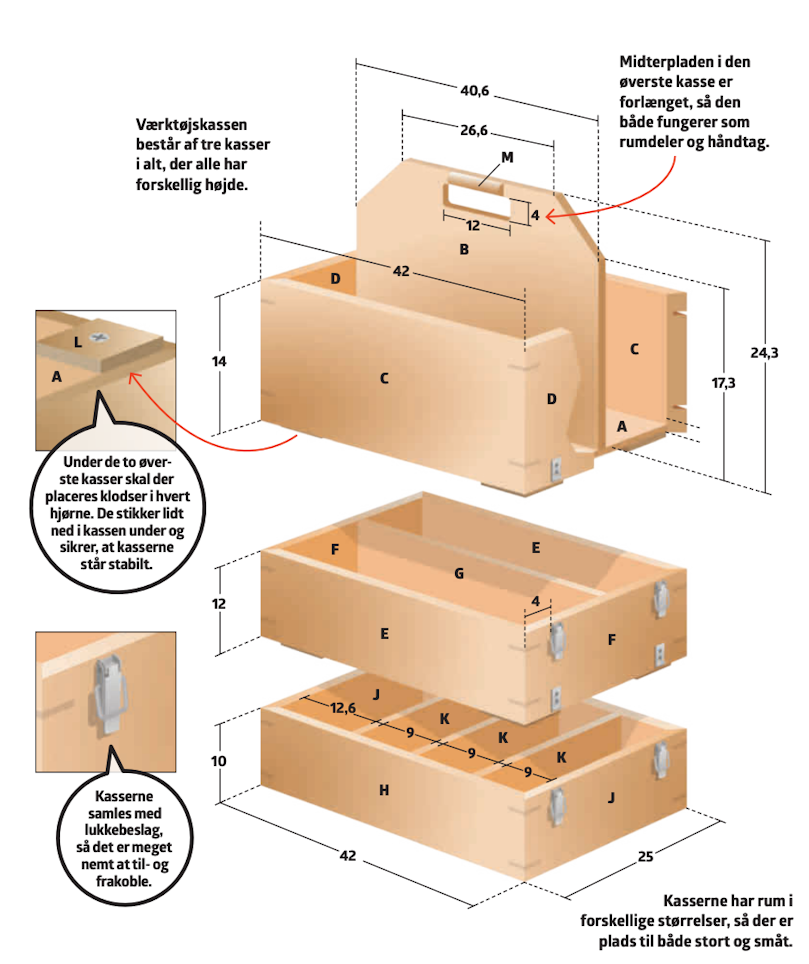

Tegning
3D-model
Video
Tips & Tricks

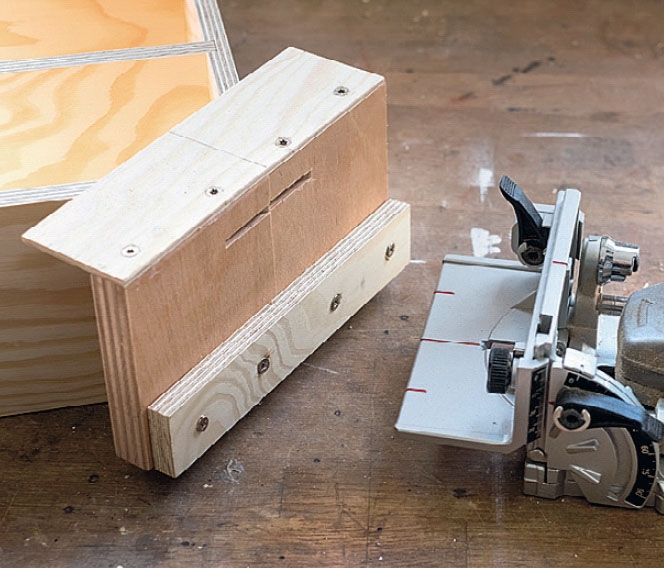

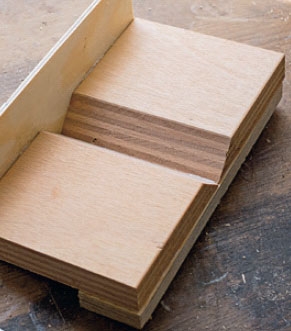

Byg en skabelon til hjørnerne
Det kan godt betale sig at bygge en skabelon, som du kan bruge, når du skal fræse riller til de forstærkninger, der skal være på hjørnerne af kasserne.
Skabelonen består af en plade, hvor der er limet to stykker træ fast i den ene side ved siden af hinanden. De to stykker træ er skåret til med 45-graderssnit i enderne, så de passer på et hjørne. På bagsiden laves et spor, som du kan fræse rillerne efter, så de alle placeres i samme afstand fra kanten.
