Intro
Vejledning
01
Taget: brædder på klink holder regnen væk
10
Trin

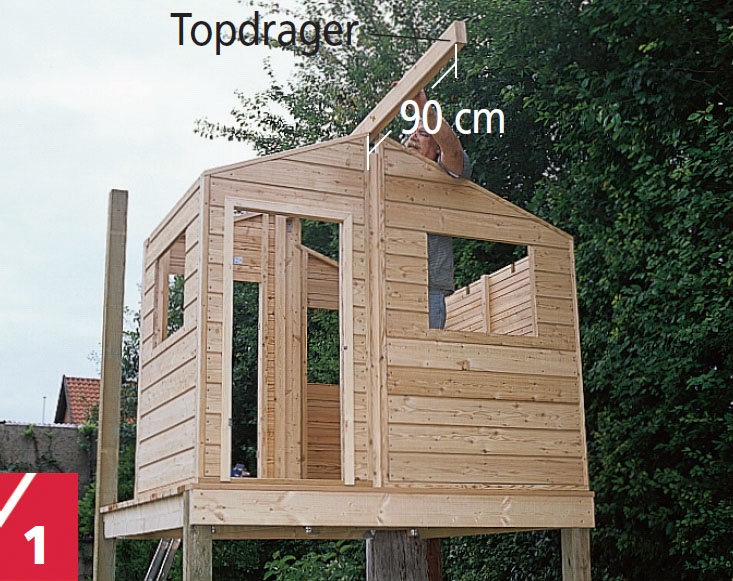

Topdrageren (A) placeres i “hakkene” over gavlenes afstandslister. Den skal stikke 90 cm ud fra gavlen mod trappen og 35 cm ud fra den anden gavl. Tjek, at gavlene står i lod, og montér topdrageren med vinkeljern indvendigt på væggene.

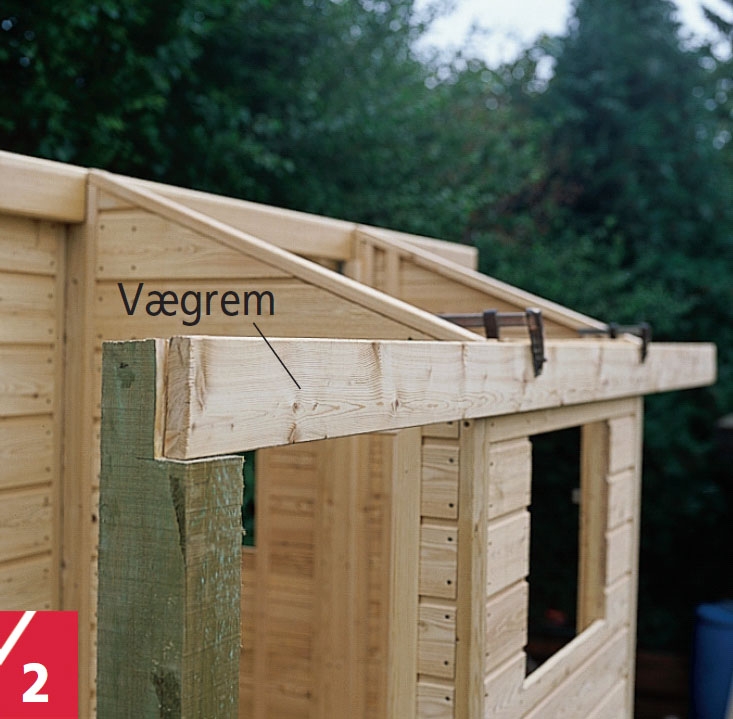

Vægremmene (B) skrues fast i væggene med 4 x 50 mm skruer - remmens overkant skal flugte med væggenes. Hjørnestolpen (D fra del 1 i forrige nummer) saves af ved remmens overkant - sav også hak, som remmen monteres i med 4,5 x 70 mm skruer.

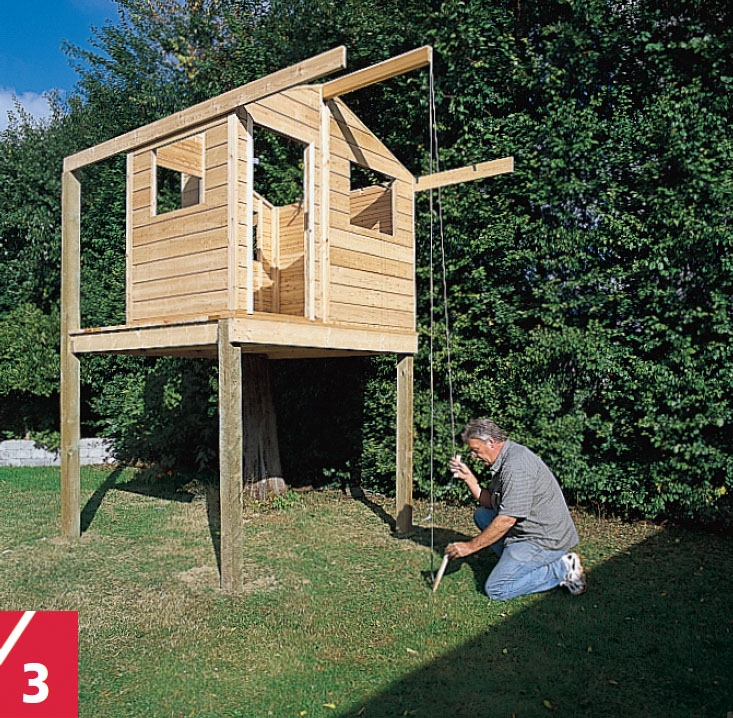

Bind en snor med et lod fast til topdrageren og senere vægremmene, og lod ned til jordplan. Så har du den præcise placering af de sidste stolper (C, E og F fra artiklens del 1 i forrige nummer af Gør det Selv). Grav 90 cm dybe huller til de tre stolper.

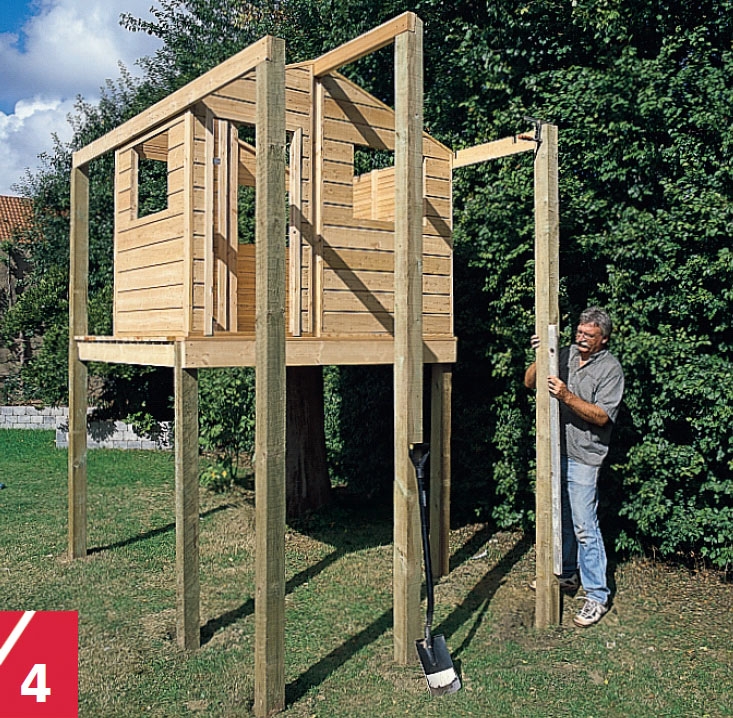

Stil stolperne i lod, og sav dem af i den rette længde. Sav også “hak” i toppen af stolperne til topdrageren (A) og vægremmene (B), og gør disse fast med 4,5 x 70 mm skruer.
Spærene (C og D) saves til i den ene ende, så vinklen passer mod topdrageren (A). I den anden ende saves de til, så der er ca. 10 cm udhæng. Mål ud, og sav “hak” i væggen og vægremmen (B), så overkanten af spærene og vægremmen er i niveau.

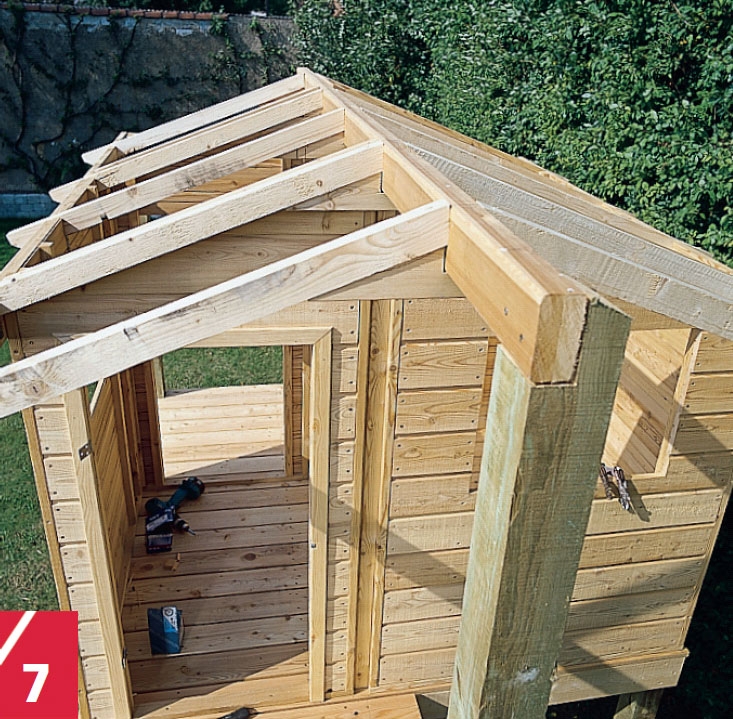

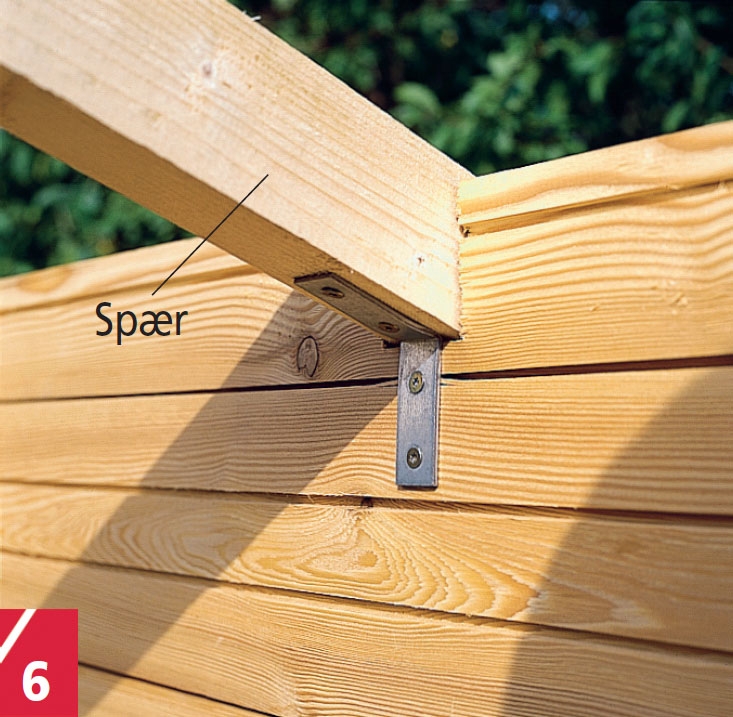

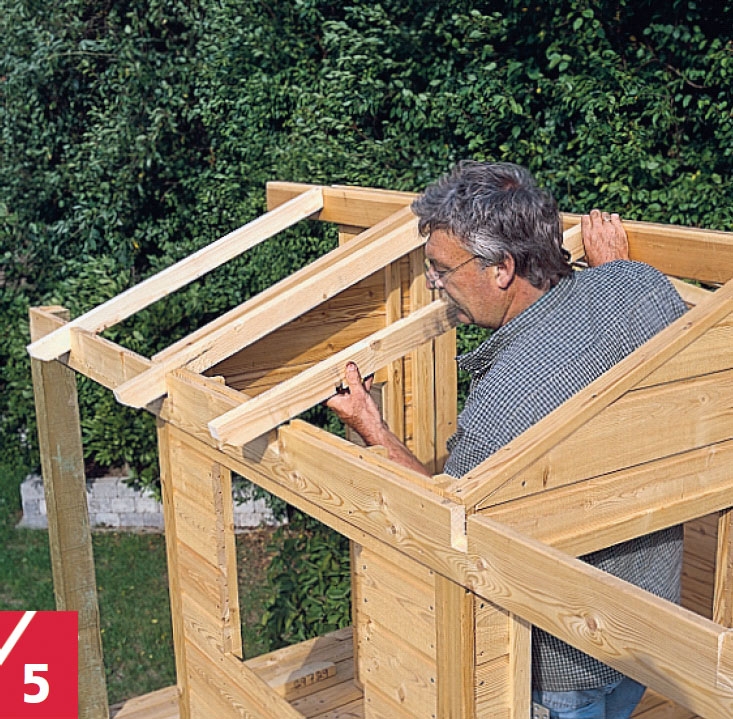

Læg spærene i “hakkene”, og stød dem op mod topdrageren. Skru herefter spærene fast indvendigt på væggene. Brug 15 x 50 mm vinkeljern og 3,5 x 20 mm skruer.
Sav støtteklodserne (E) ud som vist på tegningen, og bor for til monteringsskruerne med et 5 mm bor. Fastgør så spærene (C og D) til topdrageren ved hjælp af støtteklodserne. Brug 4,5 x 70 mm skruer.

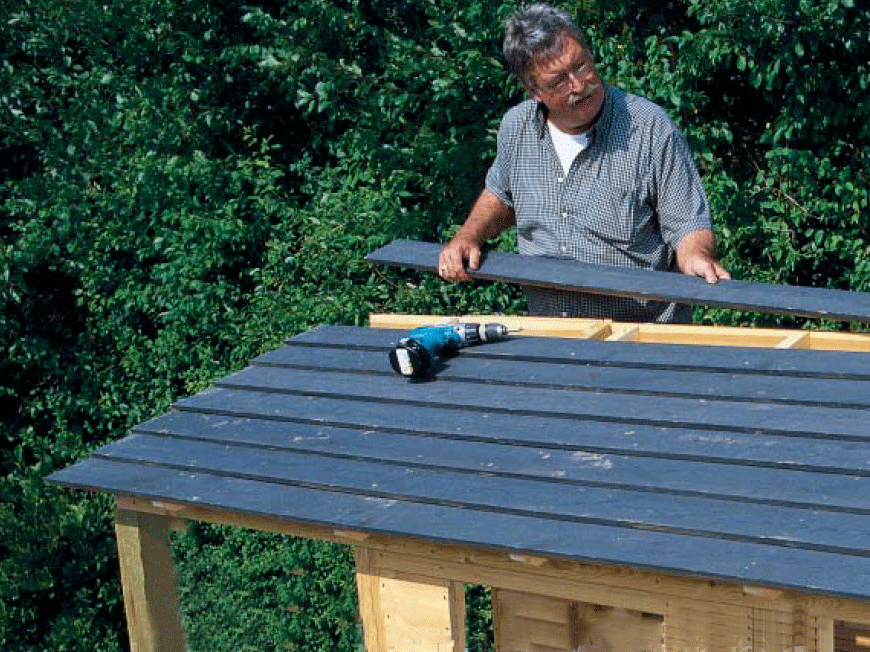

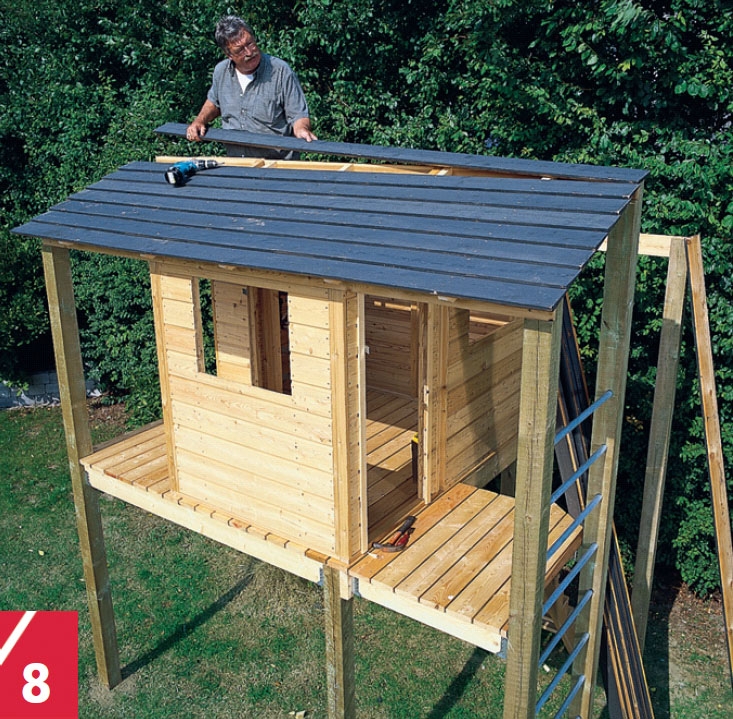

Taget (G) laves af lærkebrædder, der har fået træbeskyttelse. Læg tagbrædderne på klink - begynd fra tagfoden, og fortsæt op mod kippen. Nederste bræt stikker 5 cm ud fra spærenes ender.

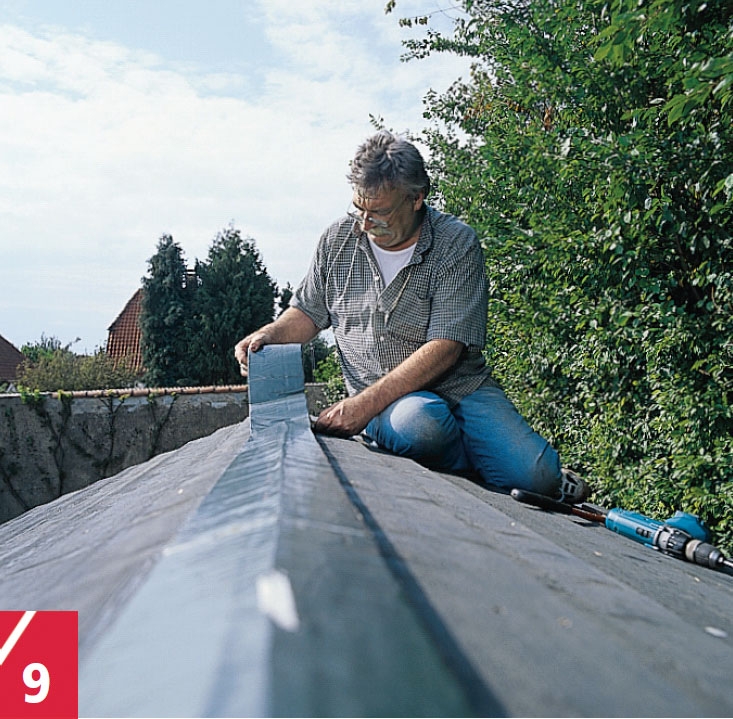

I tagets kip lukkes sprækken mellem de to tagflader med en strimmel selvklæbende tagpap.

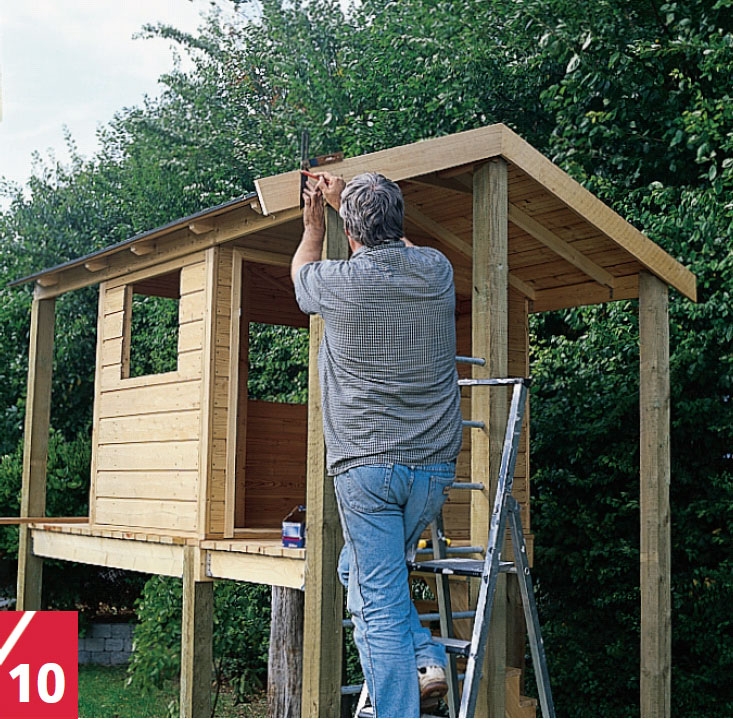

Vindskederne (H og J) tilpasses taghældningens vinkel og gøres fast med skruer ( 4 x 50 mm) til stolperne og tagbræddernes endetræ.
02

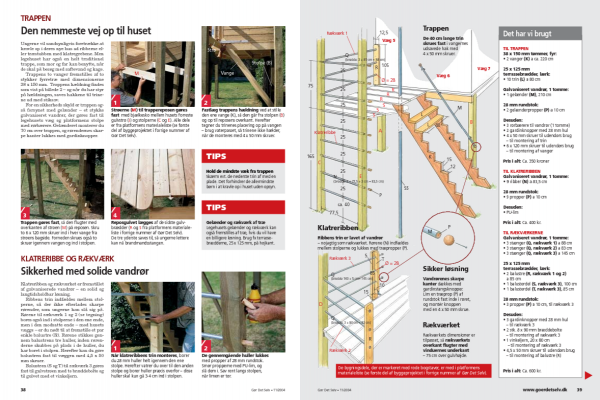

Trappen: den nemmeste vej op til huset
4
Trin
Ungerne vil sandsynligvis foretrække at kravle op i deres nye hus ad ribberne eller træstubben med klatregrebene. Men legehuset har også en helt traditionel trappe, som mor og far kan benytte, når de skal på besøg med saftevand og kage.
Trappens to vanger fremstilles af to stykker fyrretræ med dimensionerne 38 x 150 mm. Trappens hældning findes som vist på billede 2 - og når du har styr på hældningen, saves hakkene til trinene ud med stiksav.
For en sikkerheds skyld er trappen også forsynet med gelænder - et stykke galvaniseret vandrør, der gøres fast til legehusets væg og platformens stolpe med rørbærere. Gelænderet monterer du 70 cm over trappen, og rørendernes skarpe kanter lukkes med gardinknopper.

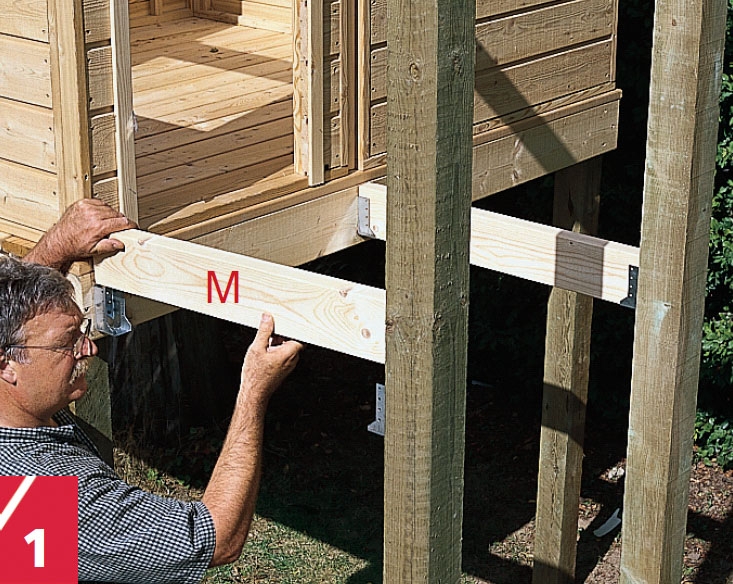

Strøerne (M) til trappereposen gøres fast med bjælkesko mellem husets forreste gulvstrø (J) og stolperne (C og E). Alle dele er fra platformens materialeliste (se første del af byggeprojektet i forrige nummer af Gør Det Selv).

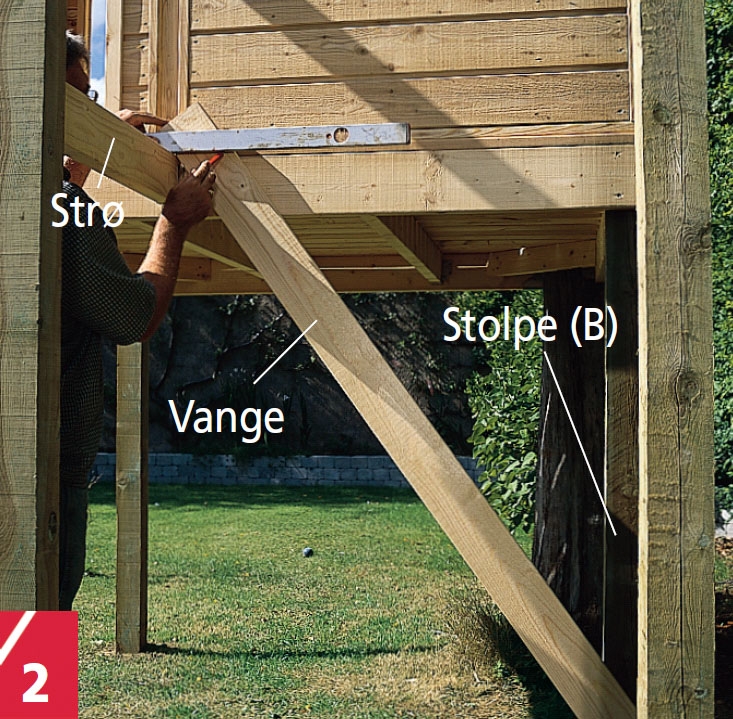

Fastlæg trappens hældning ved at stille den ene vange (K), så den går fra stolpen (B) og op til reposens overkant. Herefter tegner du trinenes placering op på vangen - brug vaterpasset, så trinene ikke hælder, når de monteres med 4 x 50 mm skruer.

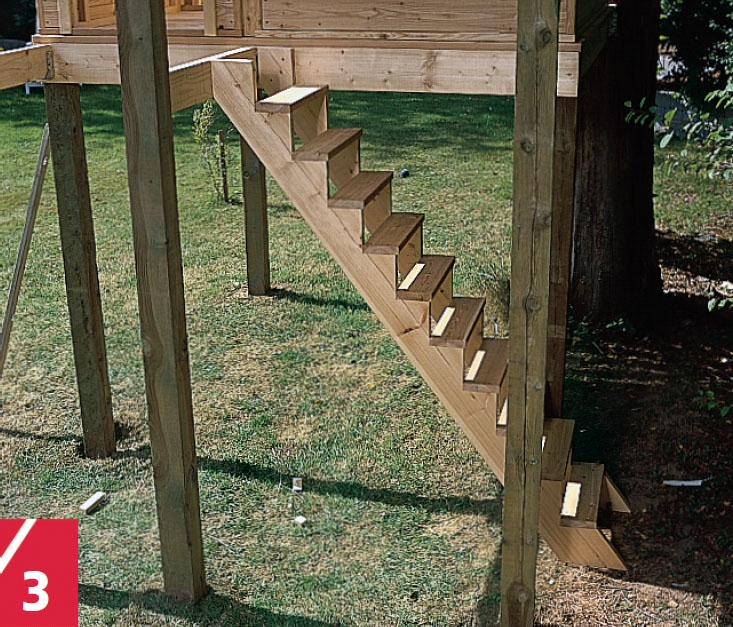

Trappen gøres fast, så den flugter med overkanten af strøen (M) på reposen. Skru to 6 x 120 mm skruer ind i hver vange fra strøens bagside. Forneden skrues også to skruer igennem vangen og ind i stolpen.

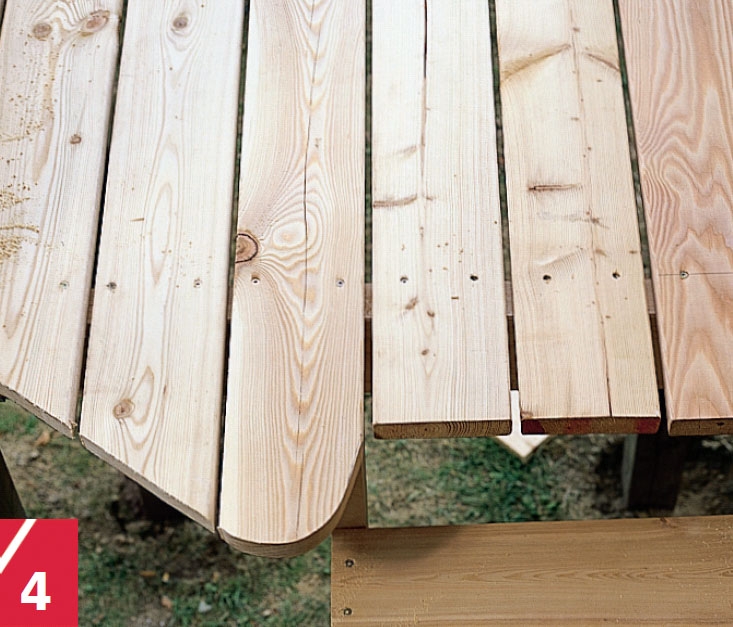

Reposgulvet lægges af de sidste gulvbrædder (R og S fra platformens materialeliste i forrige nummer af Gør Det Selv). De tre yderste saves til, så ungerne lettere kan nå brandmandsstangen.
03
Klatreribbe og rækværk: sikkerhed med solide vandrør
2
Trin
Klatreribben og rækværket er fremstillet af galvaniserede vandrør - en solid og langtidsholdbar løsning.
Ribbens trin indfældes mellem stolperne, så der ikke efterlades skarpe rørender, som ungerne kan slå sig på. Rørene til rækværk 1 og 2 (se tegning) bores også ind i stolperne i den ene ende, men i den modsatte ende - mod husets vægge - er du nødt til at fremstille et par enkle balustre (R). Rørene stikkes gennem balustrens tre huller, inden røren-derne skubbes på plads i de huller, du har boret i stolpen. Herefter kan du gøre balustren fast til væggen med 4,5 x 50 mm skruer.
Balustren (S og T) til rækværk 3 gøres fast til gulvstrøen med to bræddebolte og til gulvet med et vinkeljern.

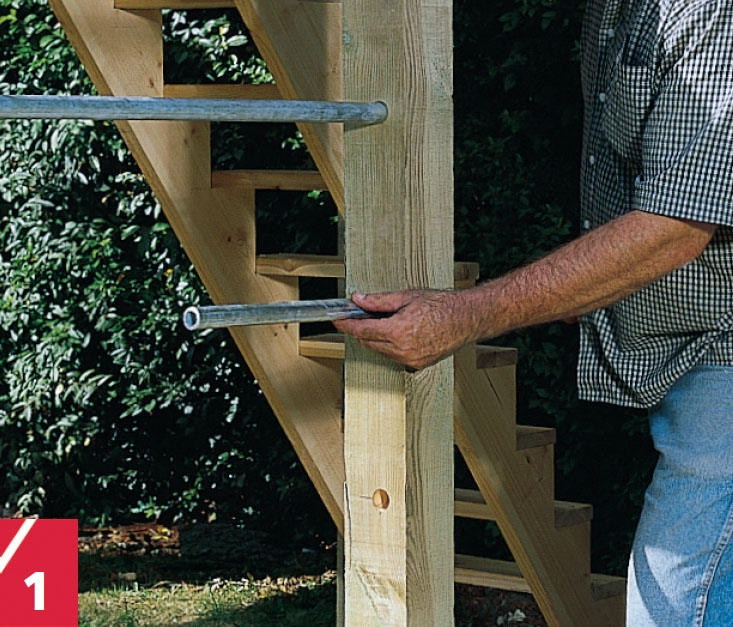

Når klatreribbens trin monteres, borer du 28 mm huller helt igennem den ene stolpe. Herefter vatrer du over til den anden stolpe og borer huller præcis overfor - disse huller skal kun gå 3-4 cm ind i stolpen.

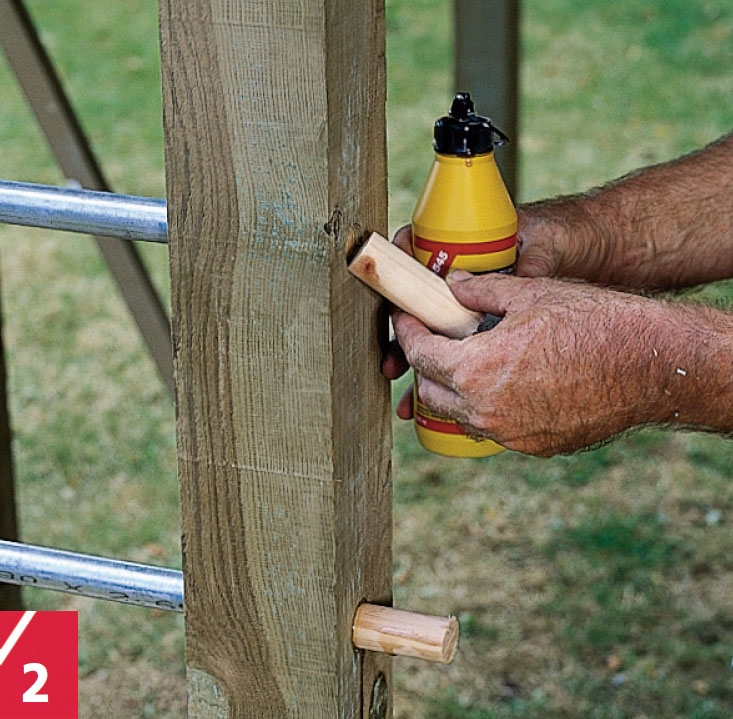

De gennemgående huller lukkes med propper af 28 mm rundstok. Smør propperne med PU-lim, og slå dem i. Sav rent langs stolpen, når limen er tør.
Materialer
TIL TAGET
50 x 100 mm tømmer, lærk:
• 1 topdrager (A), 295 cm
25 x 125 terrassebrædder, lærk:
• 2 vægremme (B) a 295 cm
• 1 monteringsbræt (F), ca. 115 cm (til montering af brandmandsstang)
• 5 støtteklodser (E) a 35 cm (under spær)
38 x 56 mm lægte, fyr:
• 5 spær (C) a 100 cm
• 5 spær (D) a 135 cm
25 x 140 mm klinkbrædder, lærk:
• 18 brædder (G) a 300 cm
19 x 100 mm forskallingsbrædder, lærk:
• 2 vindskeder (H) a 110 cm
• 2 vindskeder (J) a 145 cm
Desuden:
• 3,5 x 20 mm skruer til udensdørs brug – til montering af vinkeljern
• 4 x 50 mm skruer til udendørs brug – til tagets bræddebeklædning
• 4,5 x 70 mm skruer til udendørs brug – til montering af vægremme
• 12 vinkeljern, 15 x 50 mm, til montering af spær og topdrager
• 3 m selvklæbende tagpap, 20 cm bredt
Pris i alt: Ca. 1430 kroner
TIL TRAPPEN
38 x 150 mm tømmer, fyr:
• 2 vanger (K) a ca. 220 cm
25 x 125 mm terrassebrædder, lærk:
• 10 trin (L) a 80 cm
Galvaniseret vandrør, 1 tomme:
• 1 gelænder (M), 210 cm
28 mm rundstok:
• 2 gelænderpropper (P) a 10 cm
Desuden:
• 3 rørbærere til vandrør (1 tomme)
• 2 gardinknopper med 28 mm hul
• 4 x 50 mm skruer til udendørs brug – til montering af trin
• 6 x 120 mm skruer til udendørs brug – til montering af vanger
Pris i alt: Ca. 350 kroner
TIL KLATRERIBBEN
Galvaniseret vandrør, 1 tomme:
• 9 ribber (N) a 83,5 cm
28 mm rundstok:
• 9 propper (P) a 10 cm
Desuden:
• PU-lim
Pris i alt: Ca. 400 kr.
TIL RÆKVÆRKERNE
Galvaniseret vandrør, 1 tomme:
• 3 stænger (Q, rækværk 1) a 88 cm
• 3 stænger (Q, rækværk 2) a 83 cm
• 3 stænger (Q, rækværk 3) a 145 cm
25 x 125 mm terrassebrædder, lærk:
• 2 balustre (R, rækværk 1 og 2) a 85 cm
• 1 balusterdel (S, rækværk 3), 100 cm
• 1 balusterdel (T, rækværk 3), 85 cm
28 mm rundstok:
• 3 propper (P) a 10 cm, til rækværk 3
Desuden:
• 3 gardinknopper med 28 mm hul – til rækværk 3
• 2 stk. 8 x 90 mm bræddebolte – til montering af rækværk 3
• 1 vinkeljern, 20 x 80 cm – til montering af rækværk 3
• 4,5 x 50 mm skruer til udendørs brug – til montering af balustre (R)
Pris i alt: Ca. 600 kr.
TIL ÉN DØR
21 x 33 mm liste, fyr:
• 2 rammelister (AA) a 119,5 cm
• 4 tværlister (BB) a 42,9 cm
13 x 100 mm profilbrædder, gran:
• 5 brædder (CC) a 119,5 cm
9 x 43 mm liste, fyr:
• 2 gerigtlister (DD) a 125 cm
• 1 gerigtliste (EE) a 60 cm
12 x 12 mm hjørneliste, fyr:
• 4 vindueslister (FF) a 125 cm
3 mm klar akryl:
• 1 rude (GG), 30 x 30 cm
Desuden:
• 2 bladhængsler, 50 x 50 mm
• 3,5 x 35 mm skruer til udendørs brug
• 4 x 50 mm skruer til udendørs brug
• 2,5 x 30 mm galvaniserede dykkere
• Klar silikone
• 1 skudrigel eller stormkrog
Pris i alt: Ca. 140 kroner
TIL ÉT VINDUE
21 x 33 mm liste, fyr:
• 2 rammelister (HH) a 55,8 cm
• 2 rammelister (JJ) a 45 cm
• 1 sprosse (KK), 55,8 cm
• 1 sprosse (LL), 40,8 cm
9 x 43 mm liste, fyr:
• 2 ydre rammelister (MM) a 50 cm
• 2 ydre rammelister (NN) a 65 cm
3 mm klar akryl:
• 1 rude 45 x 60 cm
Desuden:
• 4 x 50 mm skruer til udendørs brug
• 2,5 x 30 mm galvaniserede dykkere
• Klar silikone
Pris i alt: Ca. 120 kroner
TIL KØBMANDSDISKEN
25 x 150 mm lærk med fer og not – til beklædning:
• 6 brædder (RR) a 80 cm
25 x 125 mm terrassebrædder, lærk:
• 1 topbræt (QQ), 80 cm
25 x 50 mm liste, lærk:
• 2 monteringslister (PP) a 75 cm
Desuden:
• 4 x 50 mm skruer, til montering af lister, brædder og topliste
Pris i alt: Ca. 75 kroner
TIL BRANDMANDSSTANGEN
Galvaniseret vandrør, 11/2 tomme:
• 1 stang (SS), ca. 360 cm
Desuden:
• 2 maskinbolte, 8 x 70 mm, med skiver og møtrikker
Pris i alt: Ca. 175 kr.
Pris ialt: 3300 kroner
Tegning
Taget
Taget er bygget op som et sadel-tag, hvor spærene (C og D) er fastgjort til en topdrager (A) i den ene ende og stikker igennem udsavede hak i vægremmene (B) i den anden. I kippen gøres spærene fast med støtteklodserne (E). Ved vægremmene monteres de med små vinkeljern.
Støtteklodserne (E) monteres under topdrageren (A) og holder spærene (C og D) på på plads.
Taget kan afmonteres i to dele, når eller hvis huset en dag skal flyttes til en ny have.

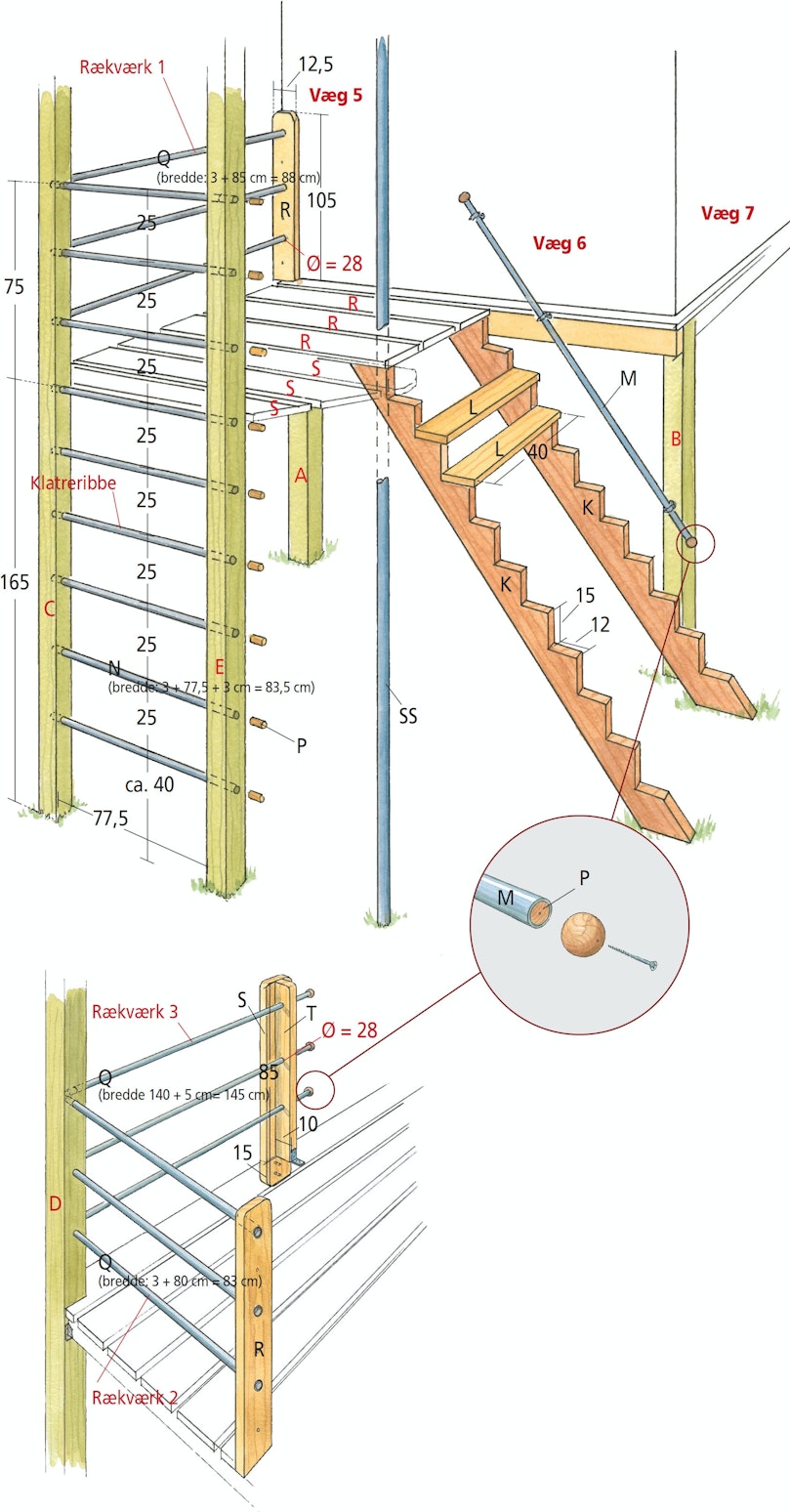

Trappen
De 40 cm lange trin skrues fast i vangernes udsavede hak med 4 x 50 mm skruer.
Klatreribben**Ribbens trin er lavet af vandrør** - nøjagtig som rækværket. Rørene (N) indfældes mellem stolperne og lukkes med træpropper (P).
Sikker løsning
Vandrørenes skarpe kanter dækkes med gardinstangsknopper. Lim en træprop (P) af rundstok fast inde i røret, og montér knoppen med en 4 x 50 mm skrue.
Rækværket
Rækværkets dimensioner er tilpasset, så rækværkets overkant flugter med vinduernes underkant – 75 cm over gulvhøjde.
De bygningsdele, der er markeret med røde bogstaver, er med i platformens materialeliste (se første del af byggeprojektet i forrige nummer af Gør Det Selv).
Døre og vinduer: fint snedkerarbejde fuldender værket
To identiske døre og tre identiske vinduer fuldender legehusets facade. De er alle fine stykker snedkerarbejde - og alligevel nemme at samle.
Døre:
Dørene bygges op omkring en ramme, der samles af to lodrette rammelister (AA) og tværlisterne (BB) med 4 x 50 mm skruer. Den færdige ramme er en halv centimeter mindre end dørens hulmål. Herefter beklædes døren med profilbrædder (CC), der skrues fast med 3,5 x 35 mm skruer.
Skal døren have et lille vindue som her, saves hullet, når døren er samlet. Vindueshullet kantes med 12 x 12 mm hjørnelister, der tilpasses på gering og stiftes fast med galvaniserede dykkere. Akrylpladen limes fast på bagsiden med klar silikone, og døren fastgøres til huset med to bladhængsler Omkring døren stiftes gerigtlisterne fast med de galvaniserede søm. Slut af med at montere en stormkrog eller en skudrigel, så døren kan holdes lukket.
De to døre samles af profilbrædder (CC), der monteres på en ramme af lister (AA og BB).
Sprosserne samles med en såkaldt bladsamling - hak i hak.
Vinduer:
Listerne (HH) og (JJ) samles til en ramme med vinduets hulmål 45 x 60 cm - brug 4 x 50 mm skruer til samlingen. De to sprosselister (LL og KK) fældes sammen med en bladsamling: 1. Streg op, hvor de to lister skal krydse hinanden. 2. Sav to spor halvt igennem hver liste langs stregerne. 3. Fjern træet mellem de to spor med et stemmejern 4. Lim til slut listerne sammen til et kryds, og montér dem i vinduesrammen. Du kan herefter kante vinduet med de ydre lister, der stikker 2,5 cm ud fra rammens kant og samles på gering i hjørnerne. Endelig limes akrylpladen fast til rammens kant med klar silikone - og du er nu klar til at montere vinduet i vindueshullet.
Du behøver ikke bekymre dig om hasper og hængsler. Vinduerne skal blot stiftes fast og kan ikke åbnes.
Købmandsdisk

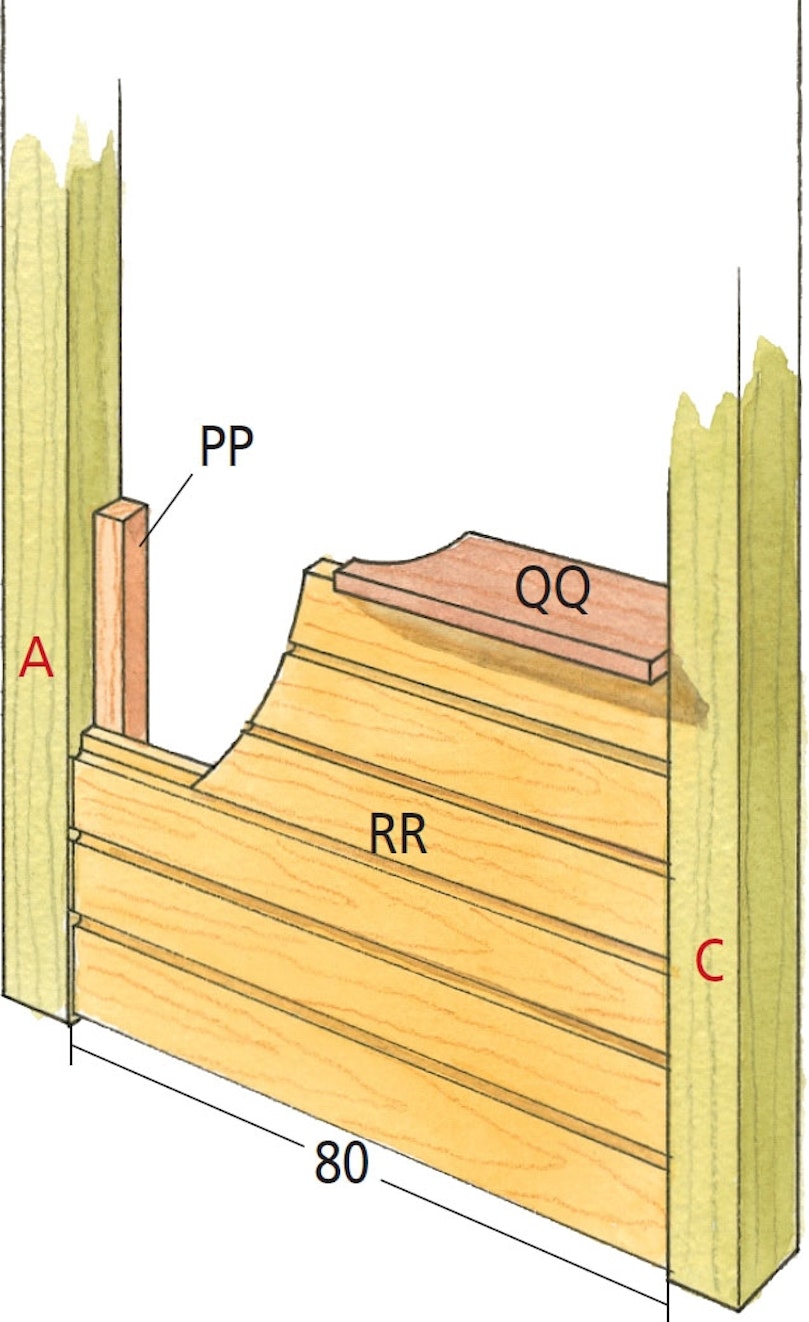

Legehusets “disk” er såre simpel - og alligevel god til masser af lege: dukketeater, købmandsbutik, café eller fjernsyn for bare at nævne nogle af dem. Disken bygges op af beklædningsbrædder (RR), der skrues fast i de to lister (PP), som igen er monteret på stolperne (A og C fra del 1 i forrige nummer af Gør Det Selv). Slut af med et topbræt (QQ), der skrues fast ovenfra.
Tips & Tricks
Brandmandsstang
Enhver hule skal kunne forlades i en fart, hvis fjenden angriber.

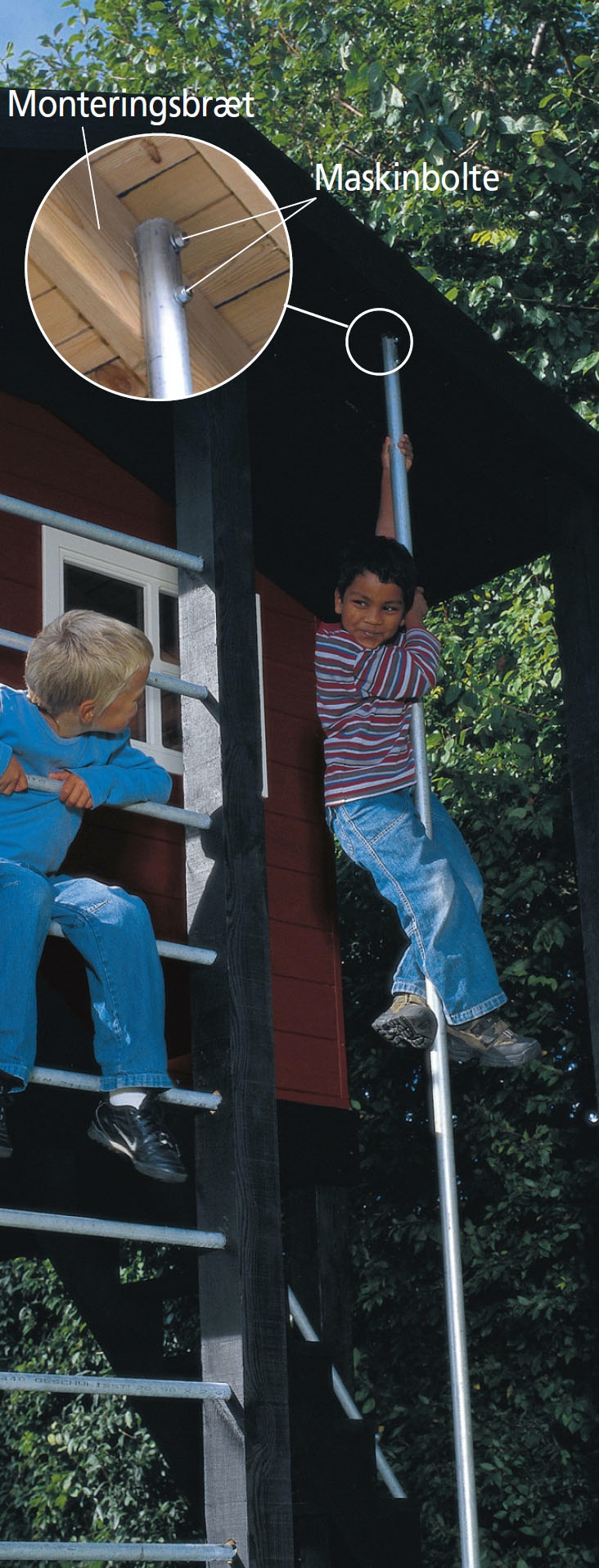

I legehuset her er flugtvejen en brandmandsstang af galvaniseret vandrør. I toppen af røret (SS) bores to 8 mm huller, så det kan gøres fast på monteringsbrættet (F) med gennemgående bolte. Monteringsbrættet skrues herefter fast under taget på stolpernes inderside. Brandmandsstangens anden ende graves 50 cm ned i jorden.
Magasin-artikel

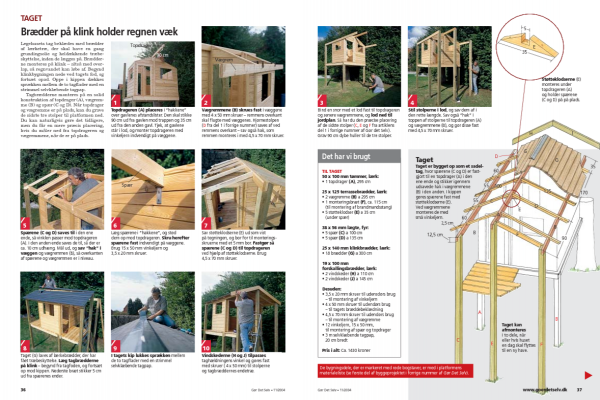

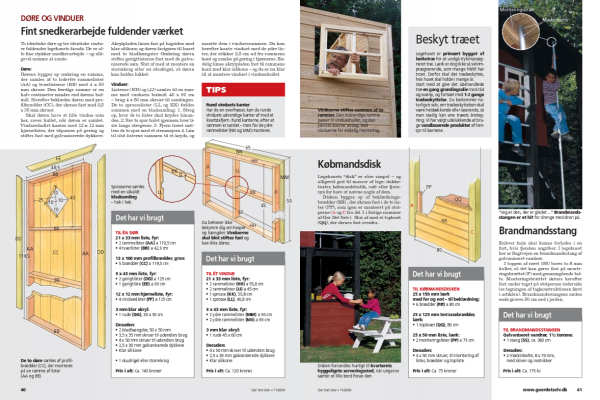

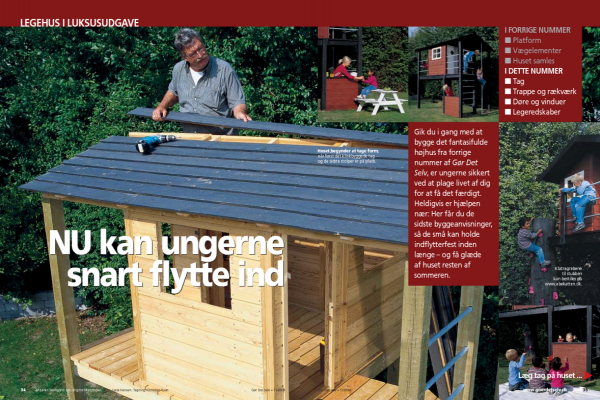

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
