Bred låge af limtræ

Simple materialer, limede stolper og afstivende kryds sikrer, at denne brede låge bliver hængende, hvor den skal. Læs med, og se hvordan du bygger den.

Sværhedsgrad
Tidsforbrug
10 timer
Pris
1.600 kroner

Intro

Lågen er lavet i en let konstruktion, som samtidig er superstærk og dermed ideel til at lange spænde, hvor lågen skal svæve frit.

Her er lågen i brug på en hestefold, men principperne kan sagtens overføres, så du kan lave en flot port til indkørslen.

I artiklen får du alt den information, du har brug for, hvis du selv vil i gang:

  • Grundige trin for trin-billeder med tilhørende tekster
  • En komplet materialeliste
  • En detaljeret arbejdstegning.

Vejledning

01
Byg rammen 10 Trin

Hver stolpe er lavet af to reglar, der er limet sammen, så de tværgående lister kan skæres ind i stolpen og på den måde styrke lågen.

Listerne skæres ud af trykimprægnerede brædder på 28 x 100 mm.

Inden de limes, fræses der ud til de tværgående lister, som monteres mellem de to reglar.

For at sikre at lågen ikke sætter sig over tid, monteres der også lister på tværs af lågen på begge sider.

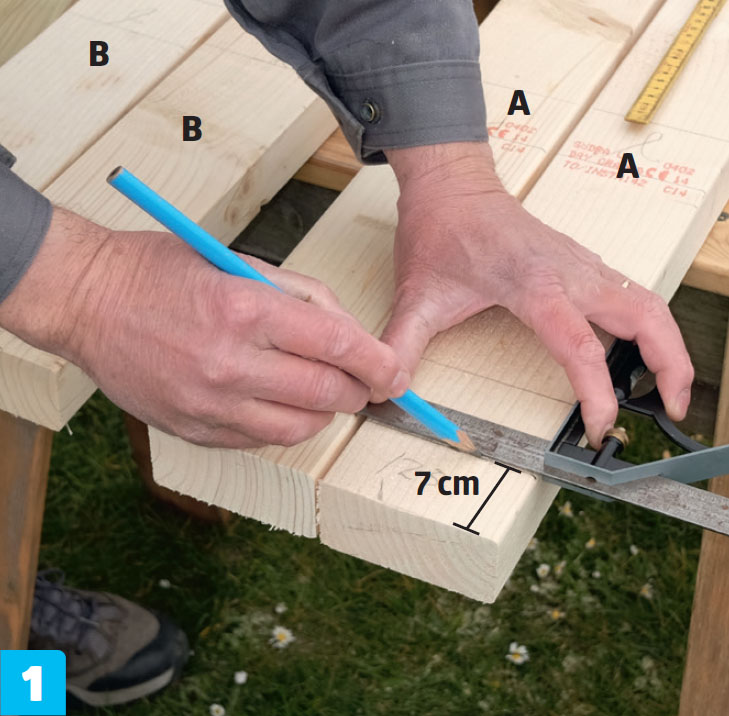

1

Placér stolpedelene (A + B) ved siden af hinanden, og streg op til alle de tværgående lister (C) i en omgang. Den nederste liste placeres 7 cm fra bunden.

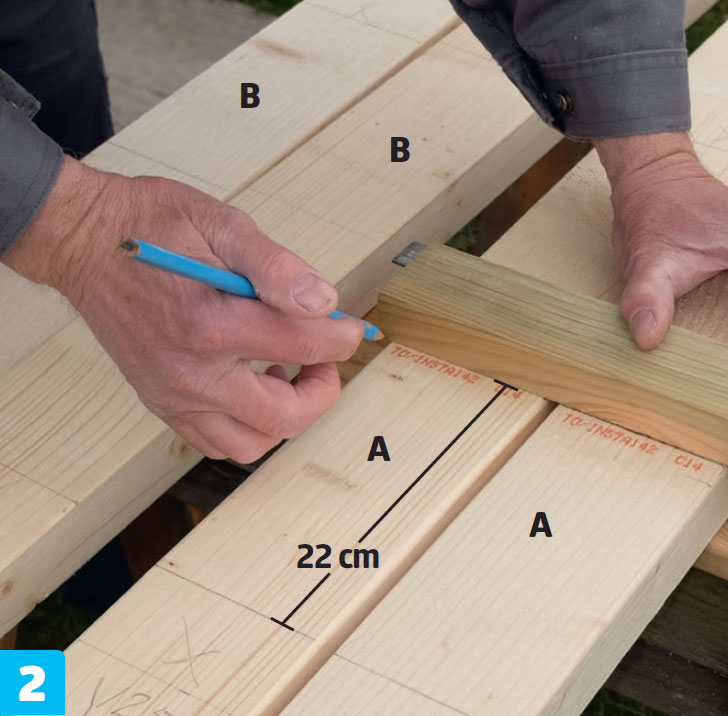

2

Afstanden mellem listerne (C) er 22 cm. Det vil sige, at der er 27 cm fra overkanten af den ene liste til overkanten af den næste.

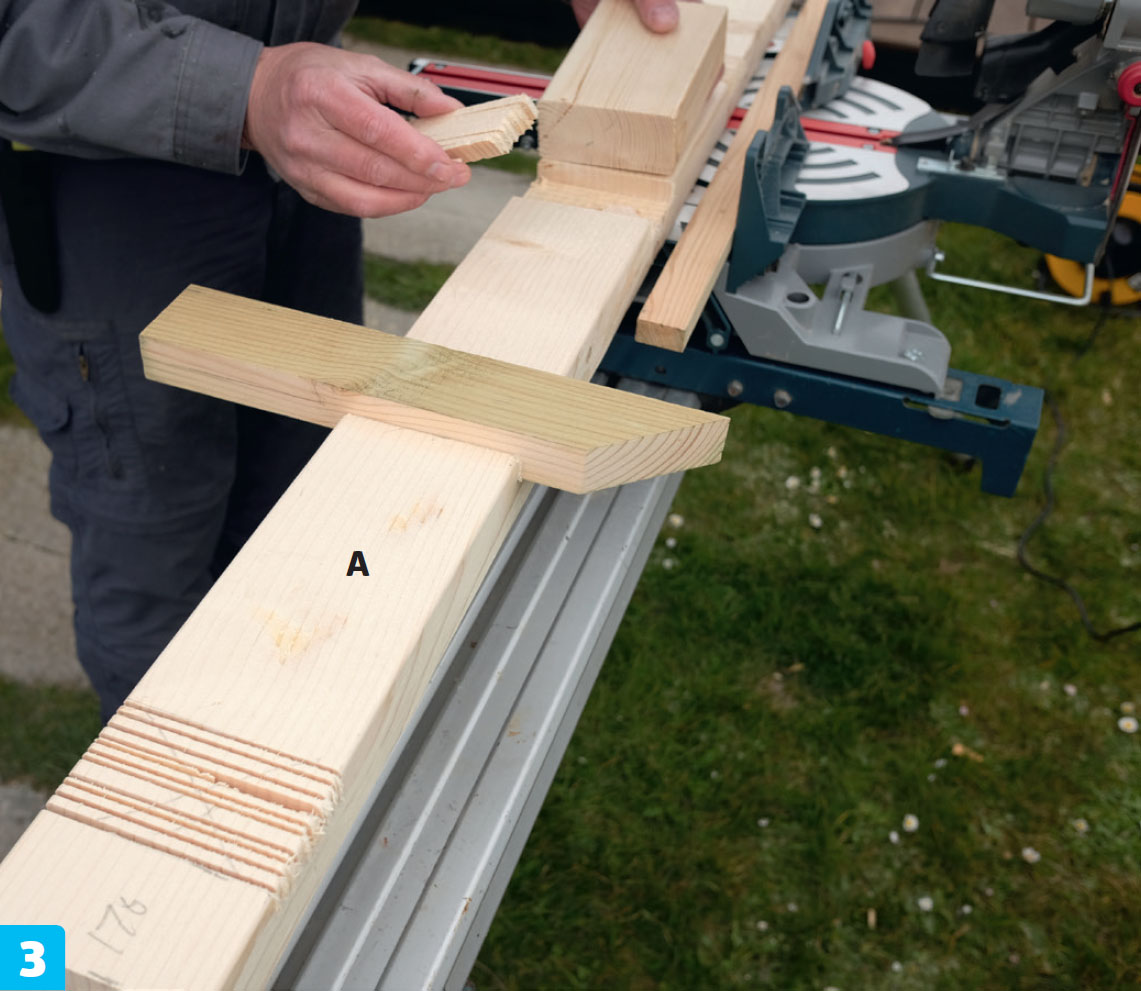

3

Skær de tværgående snit med en kap-/geringssav. Det kræver, at din sav har et dybdestop, så du ikke skærer igennem reglaren. Det er nemlig kun halvdelen af listen, der skal undersænkes - altså skal du skære 14 mm ned.

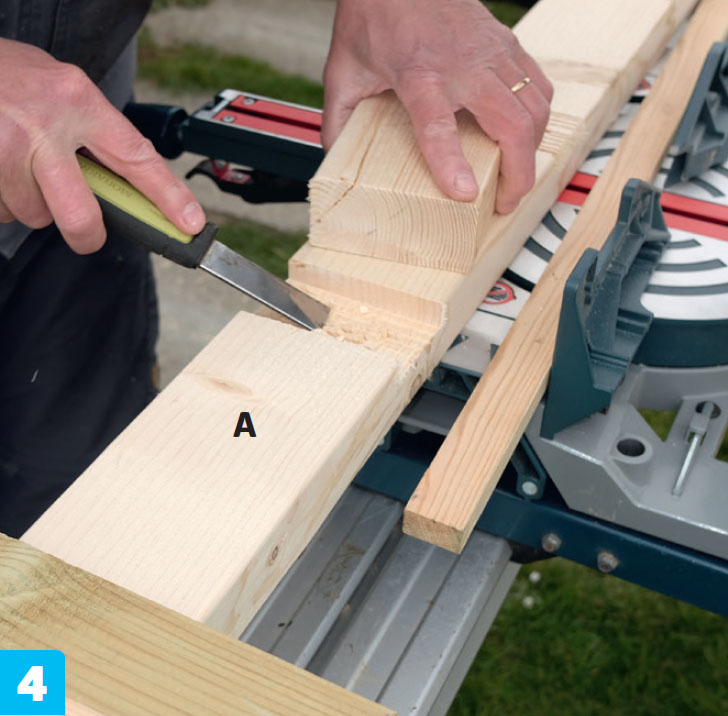

4

Fjern resten af materialet med et skarpt stemmejern. Lav en streg på de 14 mm fra overkanten, og markér så stregen med stemmejernet. Herefter kan du nemt stemme den lille klods ud.

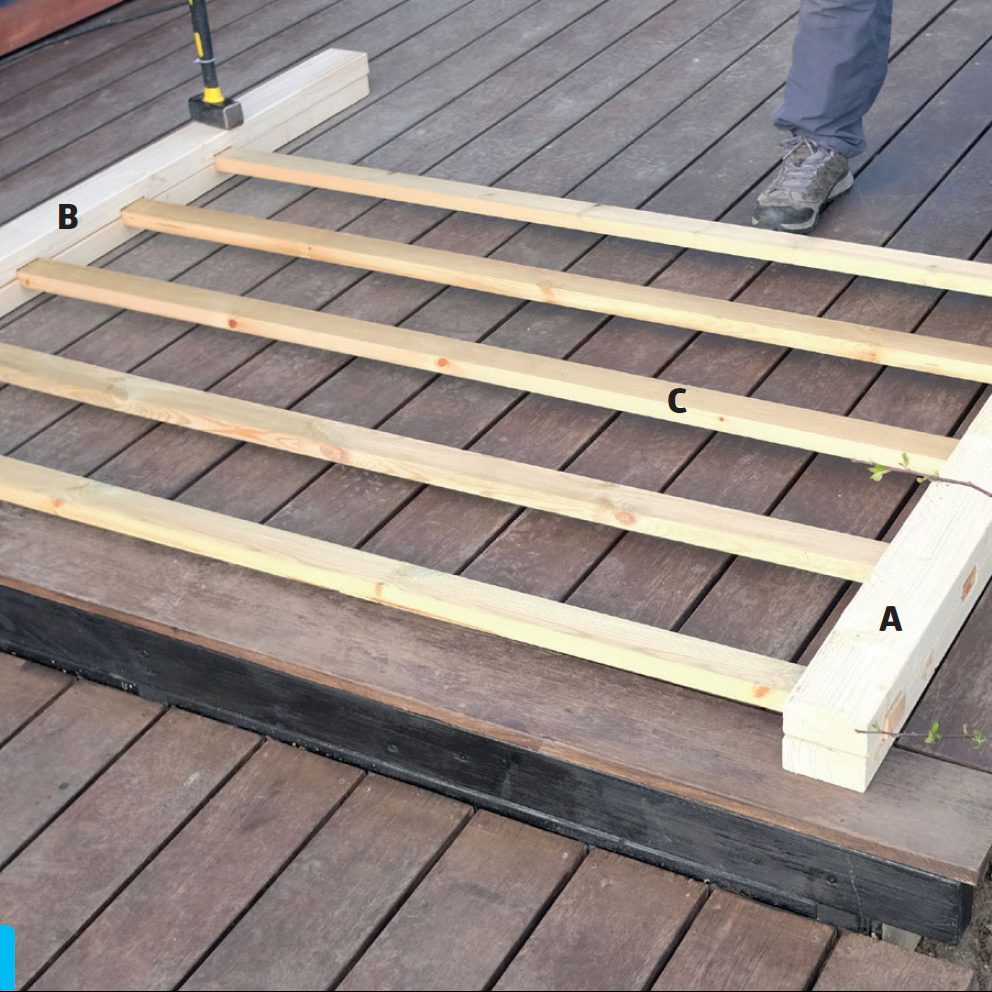

5

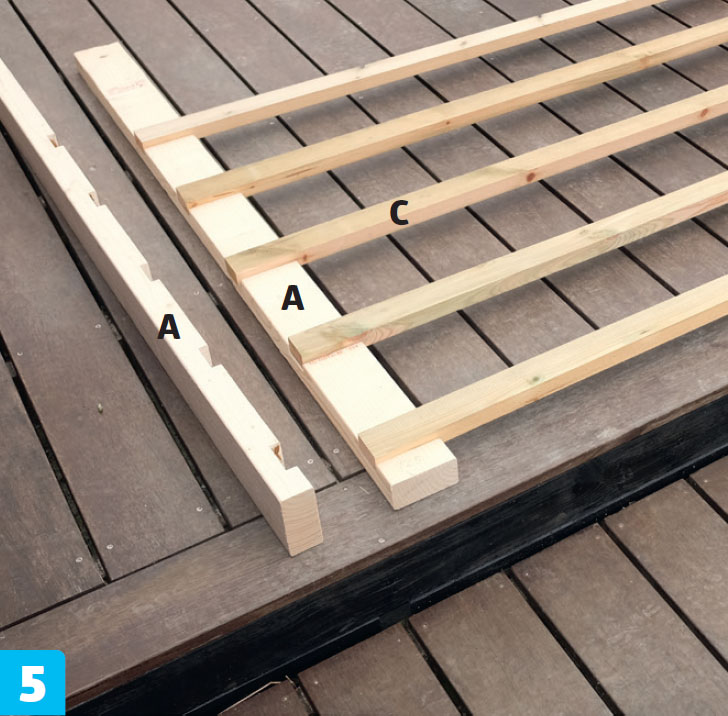

Slå alle listerne (C) ned i indhakkene, og kontrollér, at det hele passer. Det er vigtigt, at fladerne slutter helt tæt, for at limen kan hæfte ordentligt.

6

Lim det hele sammen. Brug PU-lim, som er vandfast. Spray træet med vand, eller tør det over med en våd klud, inden du limer. Det får PU-limen til at hæfte bedre. Spænd det hele grundigt sammen med skruetvinger.

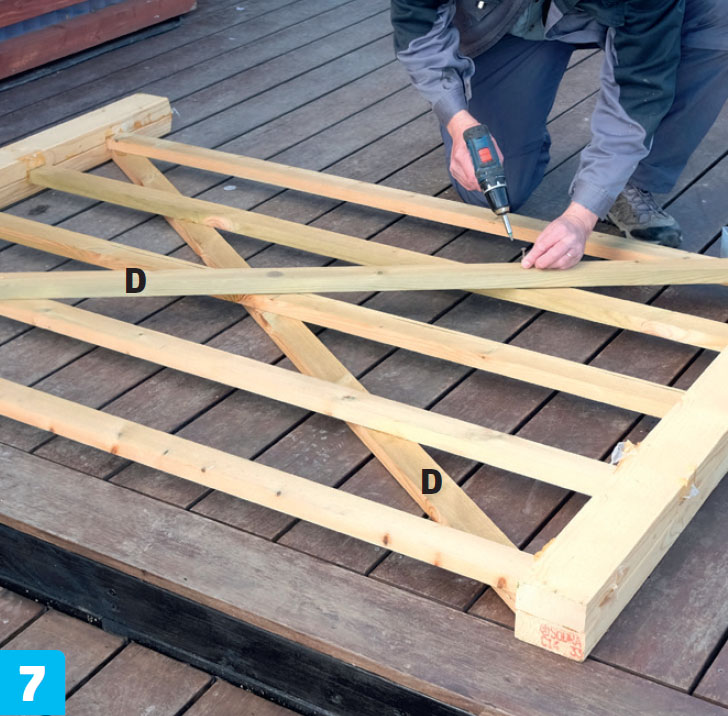

7

Montér en krydsliste (D) på tværs af lågen på begge sider, så der dannes et kryds. Kontrollér, at lågen er i vinkel, inden du skruer listerne fast.

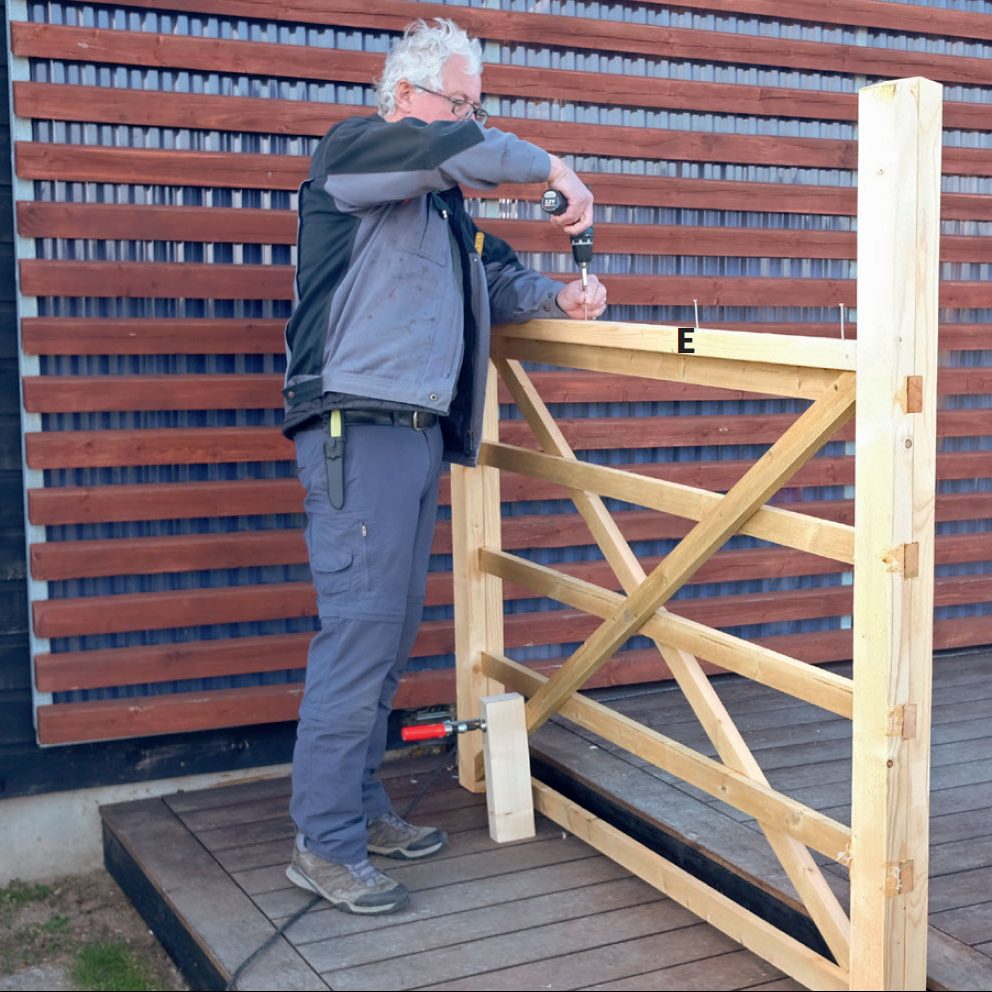

8

Afslut toppen. Overliggeren (E) monteres mellem lågens to stolper. Bor for, når du skruer overliggeren fast til den øverste liste (C).

9

Bor for, inden du skruer delene sammen, så du undgår, at listerne (C) flækker. Delene skrues sammen med 5 x 80 mm skruer.

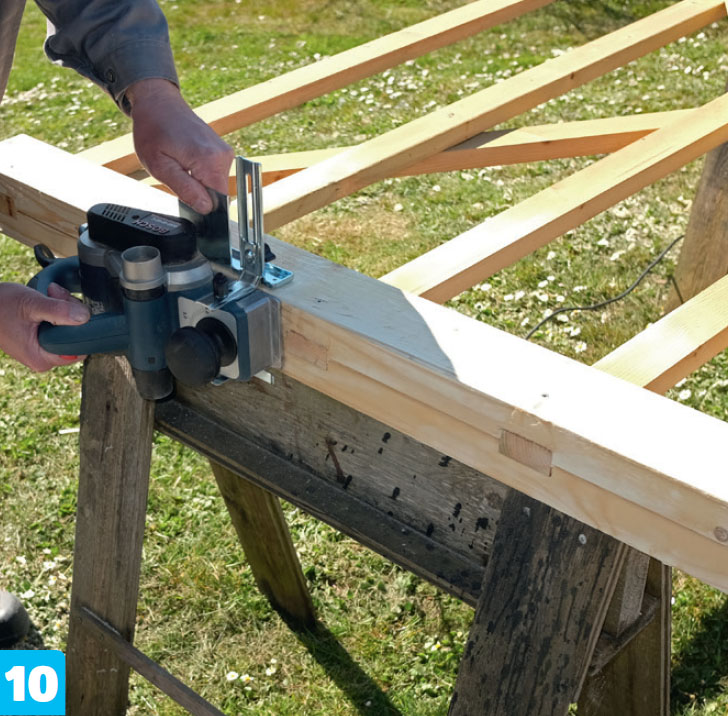

10

Ret stolperne til. Der kan nemt være lidt forskydninger i stolpernes samling. Ret derfor stolpen og listernes ender af med en elhøvl.

02
Montér beslagene 4 Trin

Det kan kun betale sig at købe nogle ordentlige beslag.

Alt arbejdet med lågen er spildt, hvis beslag og lukkeanordning er af dårlig kvalitet.

Det er også en god idé, hvis beslagene kan justeres, efter at de er monteret.

Lukkebeslagene er her med overfald, hvilket er meget nemt at montere.

Du skal dog sikre dig, at lukkebeslaget kan gå over de to lodrette stolper, der mødes på midten.

1

Montér lukkebeslaget. Dette beslag med såkaldt overfald er super simpelt. Det monteres med en enkelt gennemgående bolt, som låses med en møtrik.

2

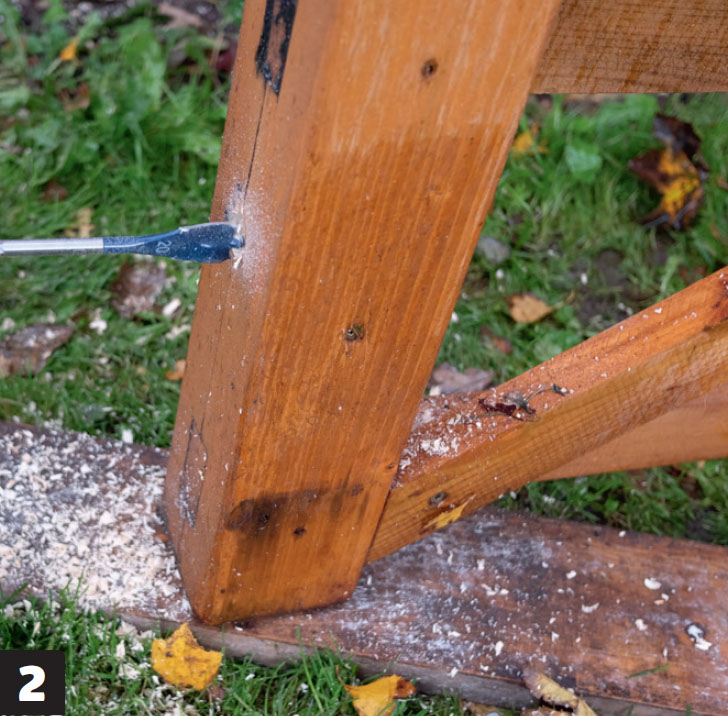

Vi har valgt nogle dyre, men yderst solide hængsler, der er nemme at montere. Der bores et enkelt hul i stolpe og låge, som svarer til boltens tykkelse. Herefter spændes bolten blot fast med en møtrik.

3

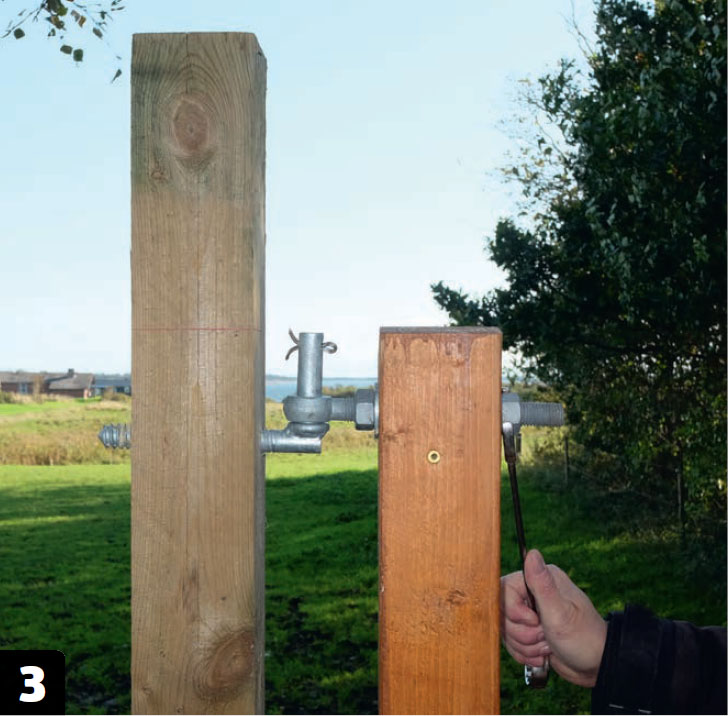

Justér lågerne. Ved at justere på møtrikken kan lågernes top og bund nemt flyttes ind og ud. Dette gøres, så de to låger flugter.

4

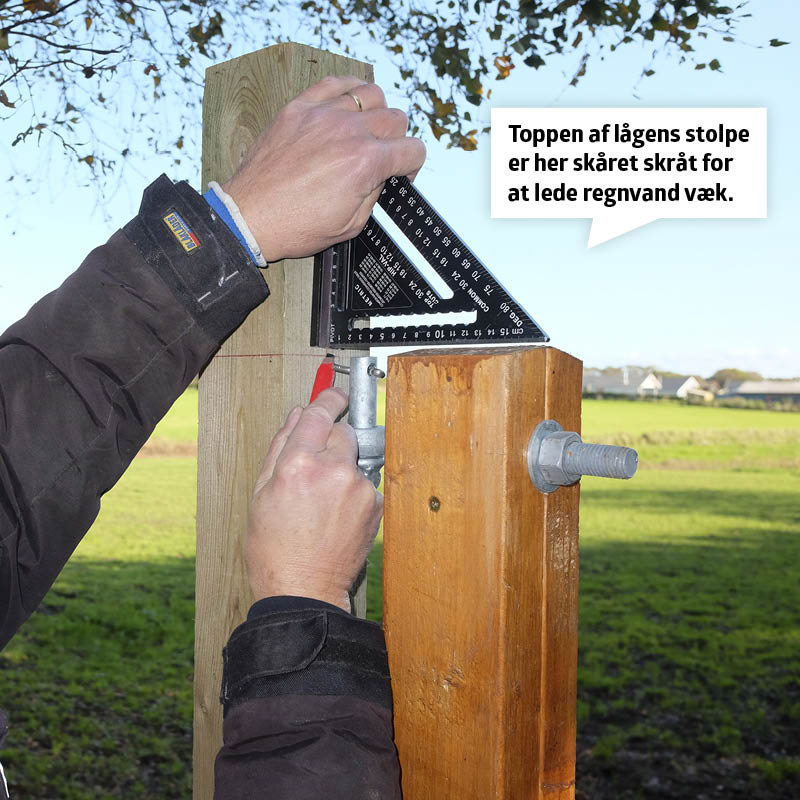

Skær stolpen til i samme niveau som lågerne. Efterfølgende kan du montere en stolpehat for at beskytte stolpen.

Materialer

Til en port med to låger på i alt 360 cm:
45 x 95 mm reglar

  • 4 stolpedele (A) a 130 cm
  • 4 stolpedele (B) a 159 cm
  • 2 overliggere (E) a 161 cm

28 x 100 mm bræt (flækkes til 28 x 50 mm)

  • 10 tværgående lister (C) a 180 cm
  • 4 krydslister (D) a 197 cm

Desuden

  • 2 stk. 95 x 95 mm stolper a 270 cm
  • 1 lukkebeslag med overfald
  • 4 hængsler
  • Skruer: 5 x 80 mm, 4,5 x 50 mm
  • PU-lim
  • Stolpehat

Specialværktøj

  • Elhøvl

Tidsforbrug

Ca. 10 timer.

Pris

Ca. 1.600 kr.

Sværhedsgrad

Selv hvis du kun har en håndsav, et stemmejern og en skruemaskine, kan du lave denne stærke låge.

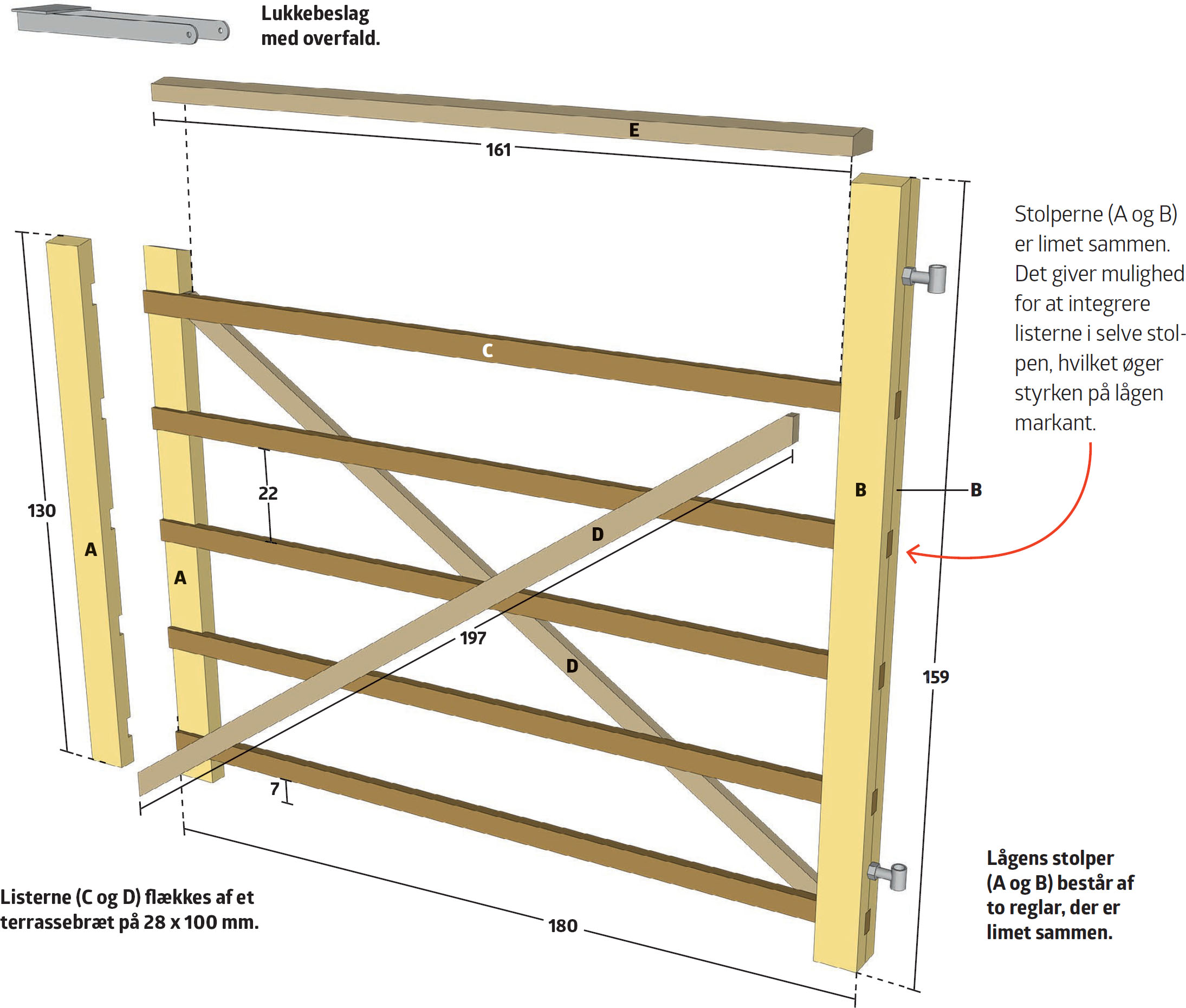

Tegning

Limede samlinger

Stolperne (A og B) er limet sammen. Det giver mulighed for at integrere listerne i selve stolpen, hvilket øger styrken på lågen markant.

Lukkebeslag med overfald.

Listerne (C og D) flækkes af et terrassebræt på 28 x 100 mm.

Lågens stolper (A og B) består af to reglar, der er limet sammen.

3D-Model

Video

Sådan bruger du kap-geringssaven

I denne video kan du se, hvordan du indstiller og bruger saven, så du får fuld udnyttelse af den. Kapsaven er genial, når du skal save mange ens, korte snit på tværs af brædder og reglar. Du kan både save lige, vinklede og tiltede snit i bl.a. træ, metal, fibercement og laminat - gennemgående eller i præcis den dybde, du ønsker.

Støbte stolper

Med afstivning får du dem i lod, mens betonen hærder.

Fast afstand mellem stolperne

Sådan bruger du el-høvlen

I denne video lærer du, hvordan du bruger el-høvlen til at omdanne uhøvlede brædder og andet groft træ til fin, glat træ. Høvlen kan indstilles miliimeterpræcist, så det bliver nemt at opnå perfekt snedkerfinish.

Magasin-artikel

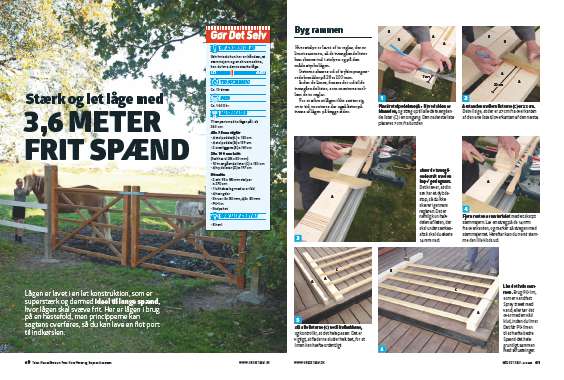

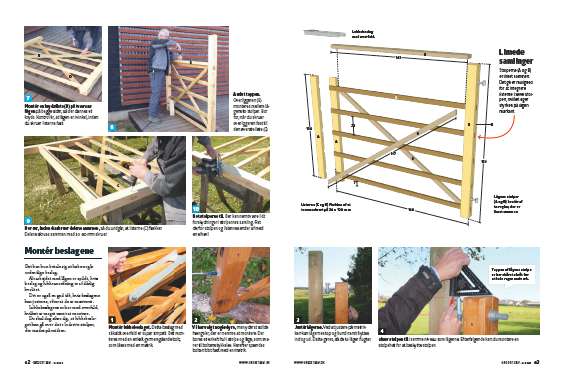

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
