Nye låger på de gamle søjler

Gem artikel Du skal være logget ind for at gemme artikler

Præcise opmålinger og en god arbejdstegning. Det er alfa og omega, når du skal bygge en ny låge mellem to eksisterende søjler. Her viser vi, hvordan du gør.

Sværhedsgrad
Tidsforbrug
3 dage
Pris
800 kroner

Intro

Færdige låger passer ikke i målene, og det koster kassen at få en snedker til at udføre arbejdet. Så du må selv gribe tommestok og blyant, hvis der skal bygges en ny låge mellem to søjler, der er så gamle, at de “hører med” til huset.

Selv om målene mellem dine søjler ikke er præcis de samme som her, kan du bruge principperne i dette projekt.

Først skal du kontrollere, om søjlerne kan bære vægten af nye låger, og om de beslag, der ofte er støbt ind i søjlen, er gennemtæret. Skal der bruges nye beslag, fjernes de gamle med en vinkelsliber med metalskæreskive, og de nye kan monteres med plugs og skruer.

Næste skridt er at tegne den nye låge. Her har vi sat smalle lister ind lige over og under den bærende ramme. De er med til dels at stabilisere lågen, dels at forme et kvadrat midt i lågen. Skal din låge være højere, kan du regulere afstanden mellem lister og ramme. Så kan du kopiere det krydsende mønster i midten.

Med 3 stærke samlinger

De diagonale lister i mønsteret er med til at stabilisere lågerne. Men vi har også brugt tre forskellige samlinger, som gør lågerne bomstærke.

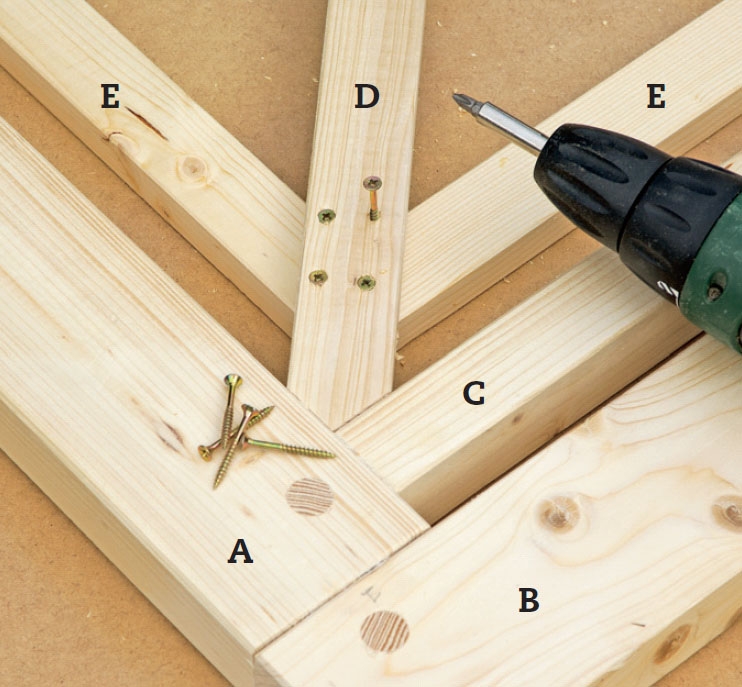

Tapsamlinger

Selve rammen er tappet sammen de steder, hvor vandrette og lodrette rammedele mødes.

Dyvelsamlinger

For at gøre tapsamlingerne ekstra stærke er de fikseret med en 16 mm tyk dyvel i hver eneste samling.

Bladsamlinger

Listerne i det kvadratiske mønster i midten er bladet sammen – lim og skruer holder samlingerne på plads.

Vejledning

Byg rammerne

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Lågernes rammer bygges af 45 x 95 mm høvlet fyr (A og B på tegningen). Listerne (C) er 40 x 45 mm. Det er en dimension, du selv må fremstille - du deler bare en 45 x 95 mm reglar på langs, som høvles og slibes, indtil dimensionen er korrekt.

Rammen er samlet med tapsamlinger, der siden dyvles sammen. Det er ædelt tømrerhåndværk, der giver en meget stærk samling. Har du ikke mod på at lave præcise tapsamlinger, kan du lave bladsamlinger (ligesom i de mønstrede fyldinger - se næste opslag). Så skal du blot huske, at A og C skal være længere end i projektet her, fordi de så skal gå helt ind over B og A. Men du bør stadig dyvle, selv om du blader sammen.

1

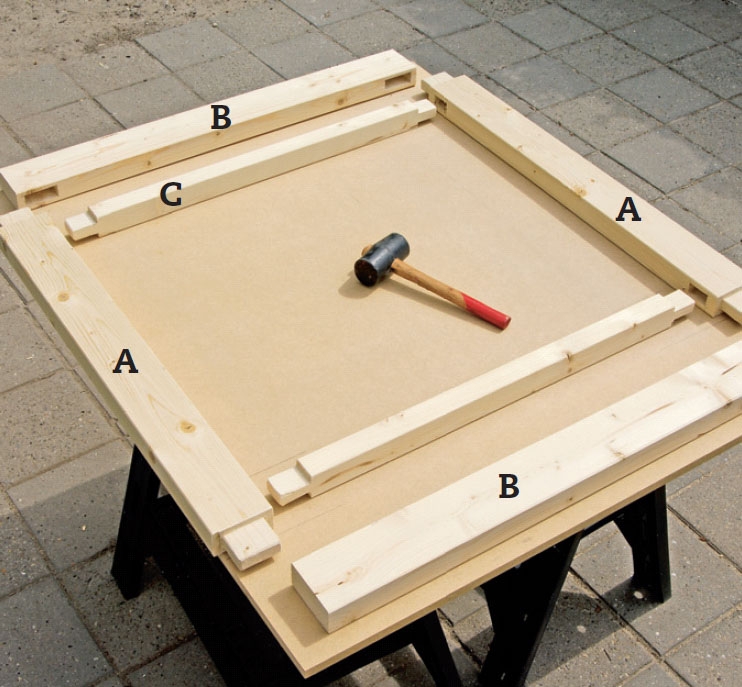

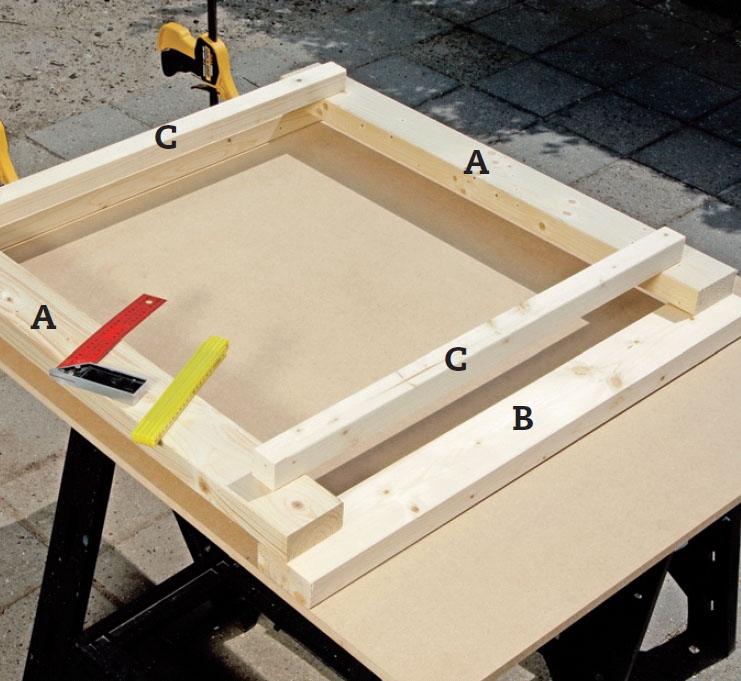

Brug en vinkelret plade som underlag. Lad de udskårede dele følge pladens sider. Så er du sikker på, at lågens ramme bliver i vinkel. Læg delene til rammen ud, som de skal samles, og marker, hvor tappene skal skæres ud.

2

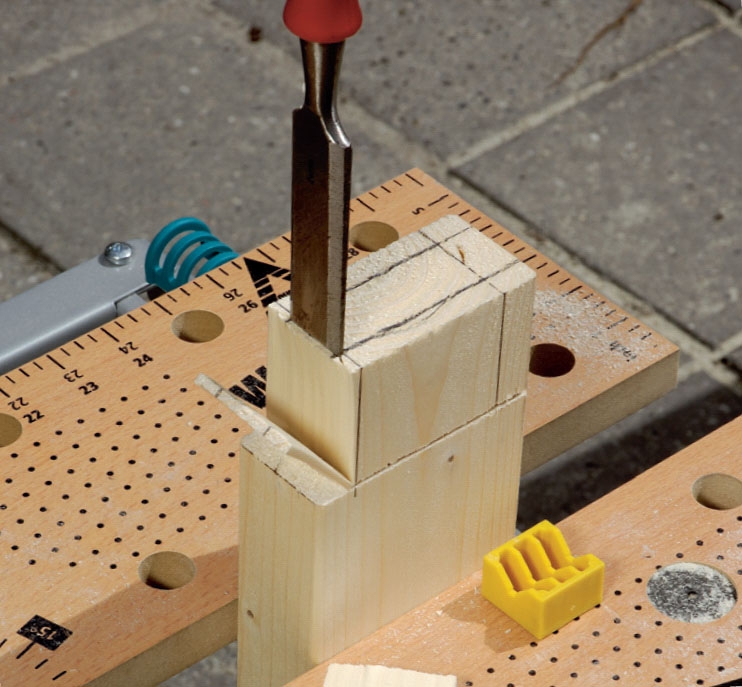

Alle tappe er 5 cm lange. Skær først snittene 5 cm nede på de lodrette rammedele (A) og listerne (C). Brug fukssvans eller listesav. Resten af tappene kan også saves ud, men her stemmer vi med et stemmejern.

3

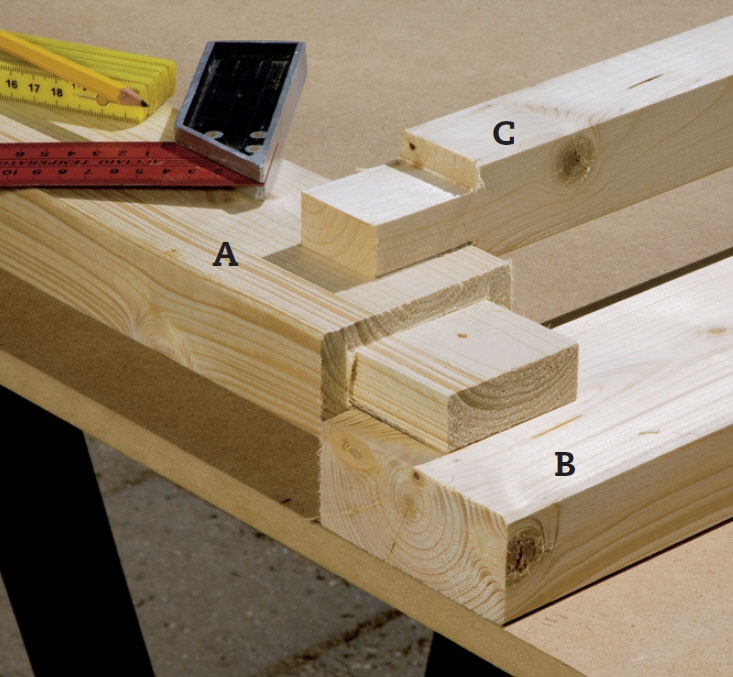

Læg delene ud på pladen, og marker, hvor taphullerne skal placeres, og hvor dybe de skal være. Med en vinkel overføres stregerne til siden af rammedelene (A og B).

4

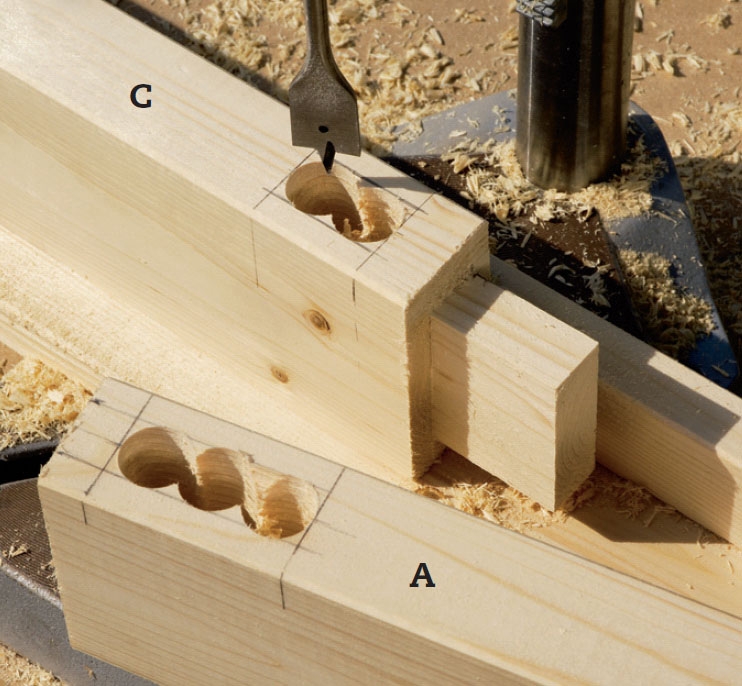

Marker midten af taphullet, og mærk af med en syl, hvor der skal bores. Til de brede tappe på rammedelene (A) skal der bores tre præcise (vinkelrette) huller, og to præcise huller til de smalle tappe på listerne (C).

5

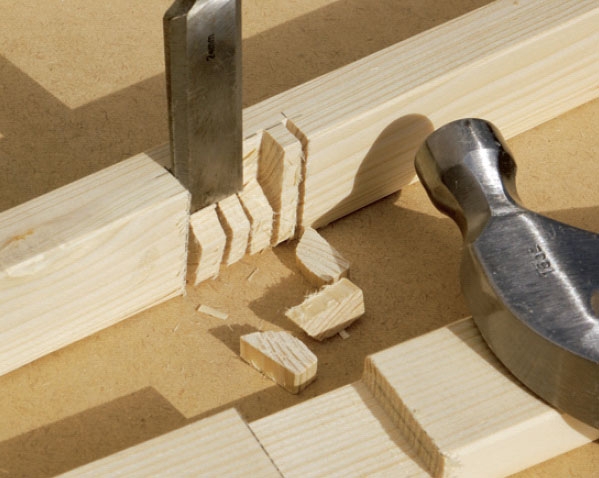

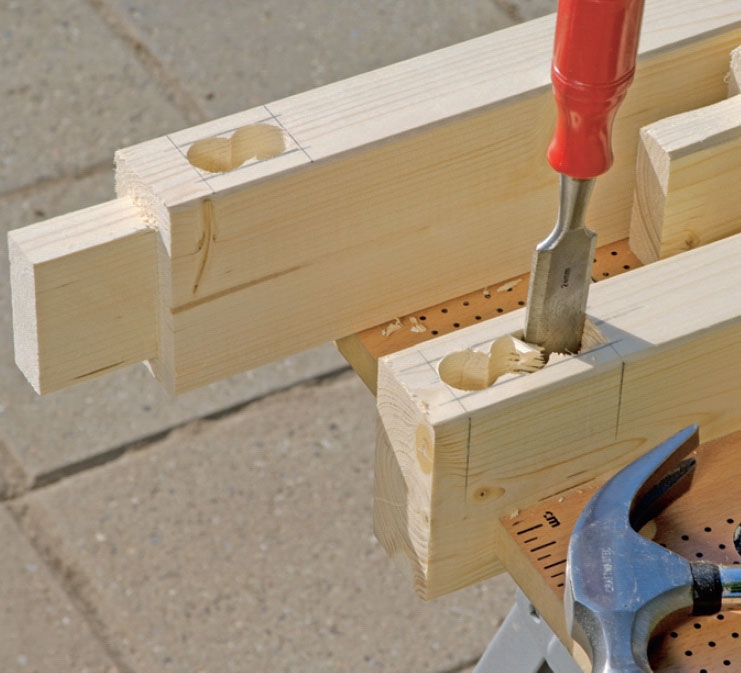

Når hullerne er boret, stemmes resten af taphullerne ud med et skarpt stemmejern. Tappene skal gå stramt, men ubesværet i taphullerne. Tjek det ved at lave en prøvesamling.

6

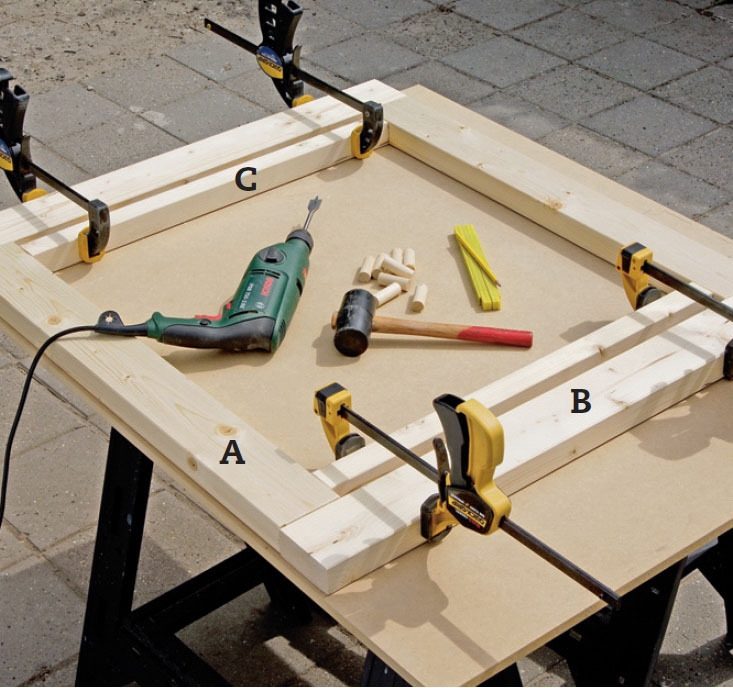

Nu samles rammen midlertidigt (uden lim). Slå først de to lodrette sider (A) sammen med listerne (C). Brug en gummihammer. Slå derefter bund- og topstykket (B) på. Træk delene helt tæt sammen ved hjælp af tvinger.

7

Når delene er spændt helt sammen, gøres klar til dyvling. Afkort dyvlerne, så de er et par mm længere end lågens tykkelse (45 mm).

8

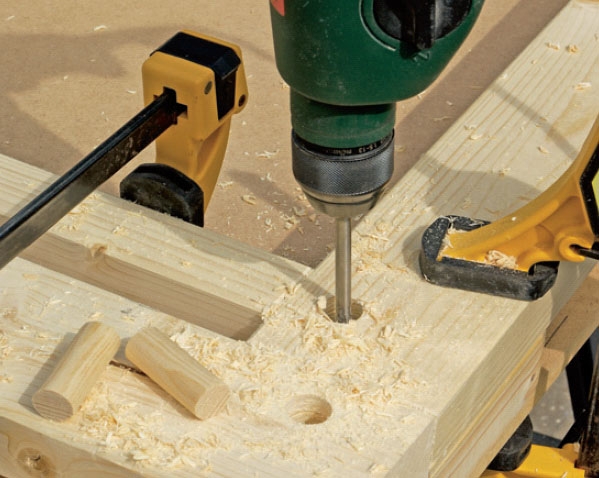

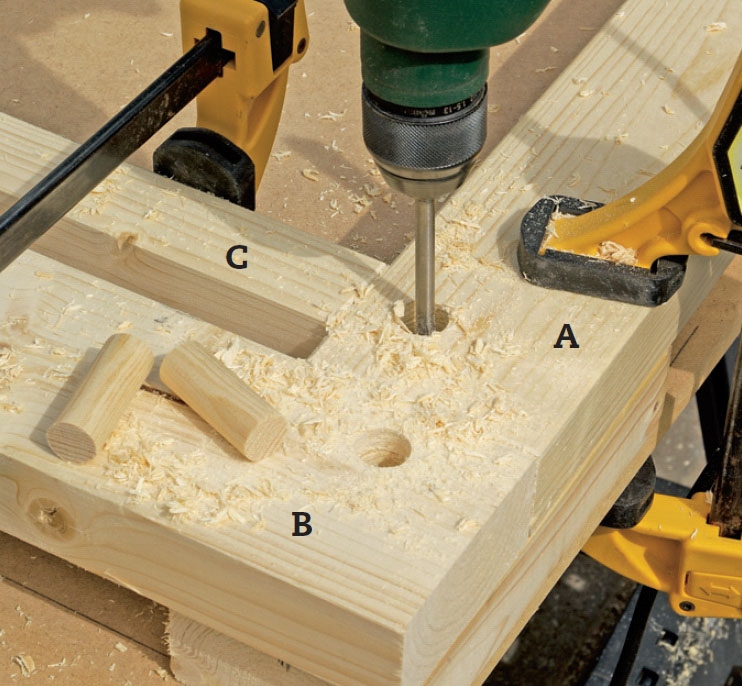

Afmærk borehullerne til dyvlerne med en syl, så hullerne bores præcis midt på tappene. Dyvelhullerne bores hele vejen gennem træet med et 16 mm bor.

9

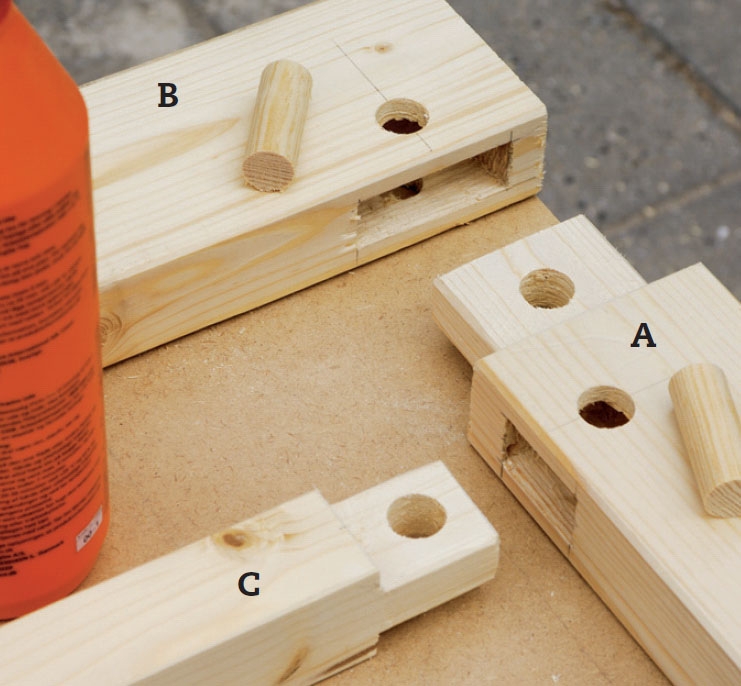

Skil så lågerammen ad igen. Smør lim i taphullerne, og sæt den sammen igen. Kom lim i dyvelhullerne, og slå så dyvlerne i med en gummihammer.

10

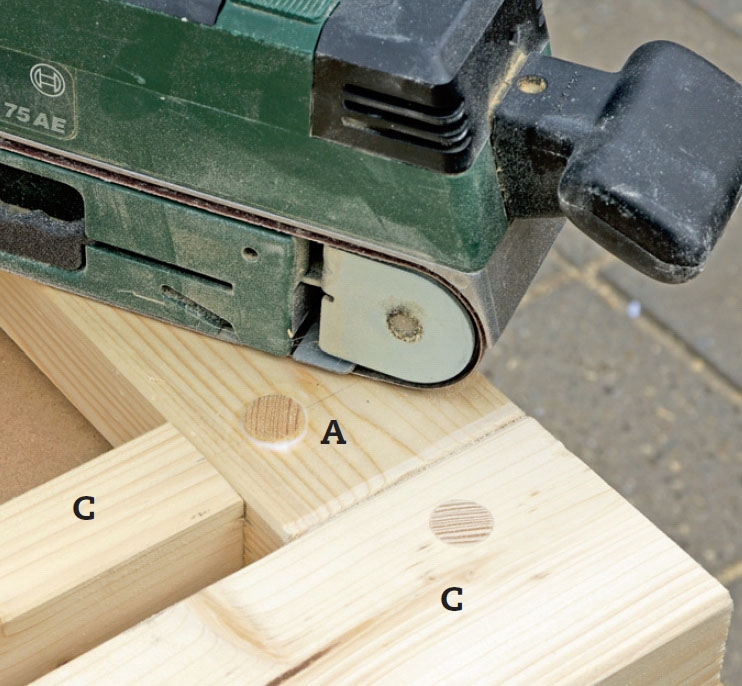

Slib dyvlerne i plan med rammen. Det gøres bedst med en båndsliber, men du kan også bruge en anden elektrisk slibemaskine. Slib derefter alle samlinger let med slibepapir.

Mønster i rammen

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Mønsteret i midten af rammen består af et kryds (D) og to firkanter - en stor (E) og en lille (F). Den store følger rammens linjer, mens den lille monteres diagonalt.

Her har vi samlet kvadraterne ved at skære hjørnerne i smig og skrue listerne sammen, men du kan også blade dem sammen, hvis du synes, det er nemmere. Når alt er malet, ses det ikke.

Det store kryds er ikke kun til pynt, men stabiliserer også, fordi det - sammen med rammen - danner stabiliserende trekanter.

Inden lågerne “kom udendørs”, fik de grundingsolie og blev malet to gange med heldækkende træbeskyttelse - de store flader med rulle.

1

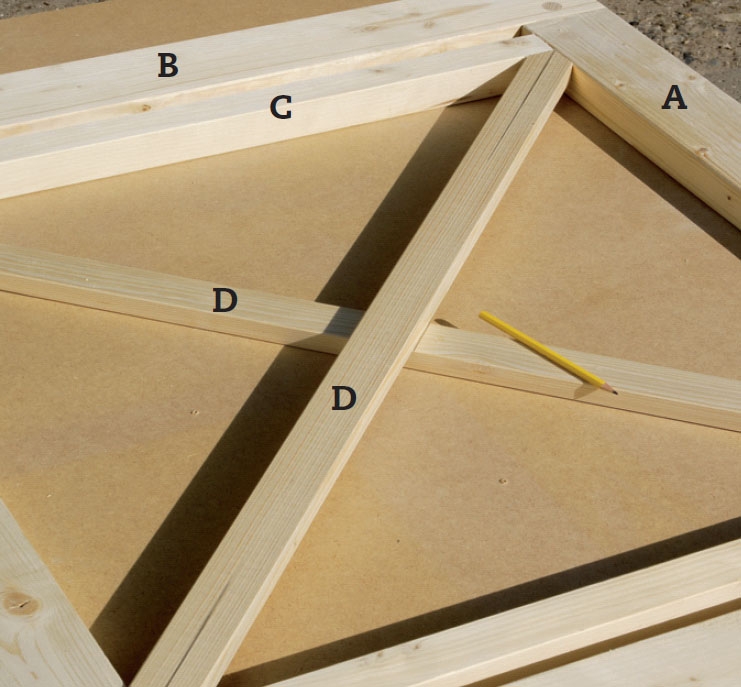

Læg de krydsende lister (D) op fra hjørne til hjørne. Marker midten, og mærk af, hvor enderne skal skæres til i snit på 45 grader, og sav ud. Læg listerne oven på hinanden, og tegn af, hvor samlingshakkene skal laves.

2

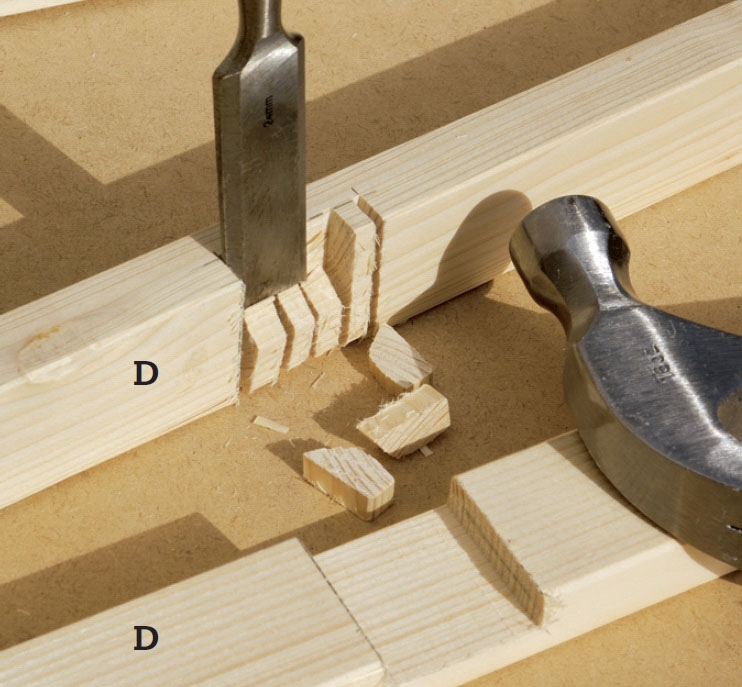

Med fukssvans eller listesav saves halvt ned i listerne ved krydssamlingerne. Sav flere spor - så er det nemmere at stemme hakkene ud med et skarpt stemmejern.

3

Saml krydset som vist med 1,8 x 35 mm dykkere, der slås skråt ned i samlingen. Læg krydset på plads i rammen.

4

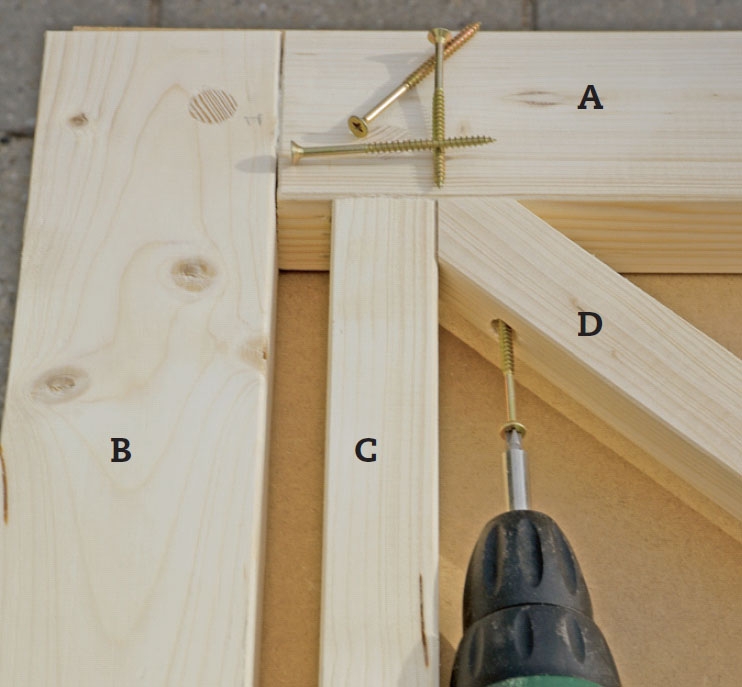

Skru krydset fast til rammen med 5 x 80 mm skruer. Her monteres skruen, så skruehullet vender vender skråt nedad - så bliver det ikke fyldt med regnvand.

5

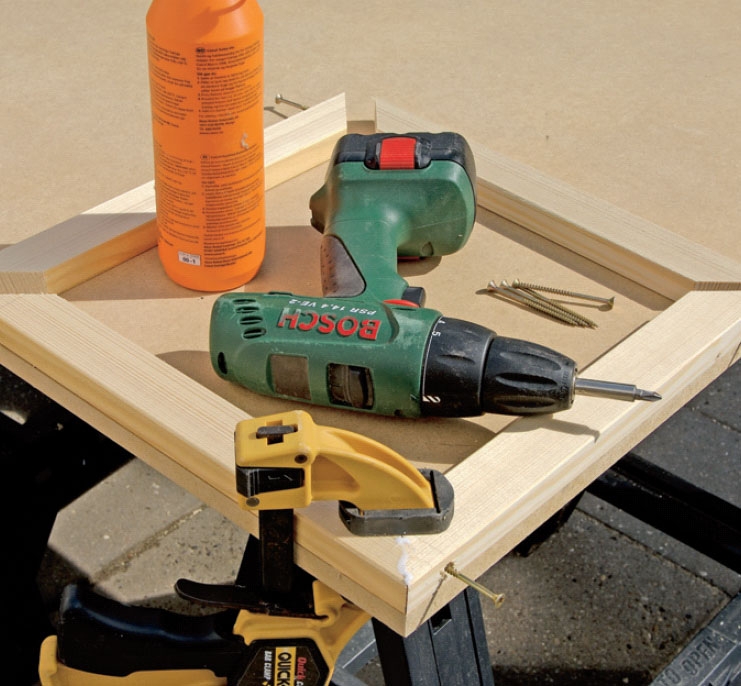

Saml de to kvadrater (E og F), der skal sættes på de krydsende lister. Kvadraterne samles med lim og 5 x 70 mm skruer. Spænd dem fast til et retvinklet hjørne med en tvinge over en samling. Så er du sikker på, at rammerne er i vinkel.

6

Læg det yderste kvadrat (E) ind under de krydsende lister (D). Skru det fast med 4 x 40 mm skruer.

7

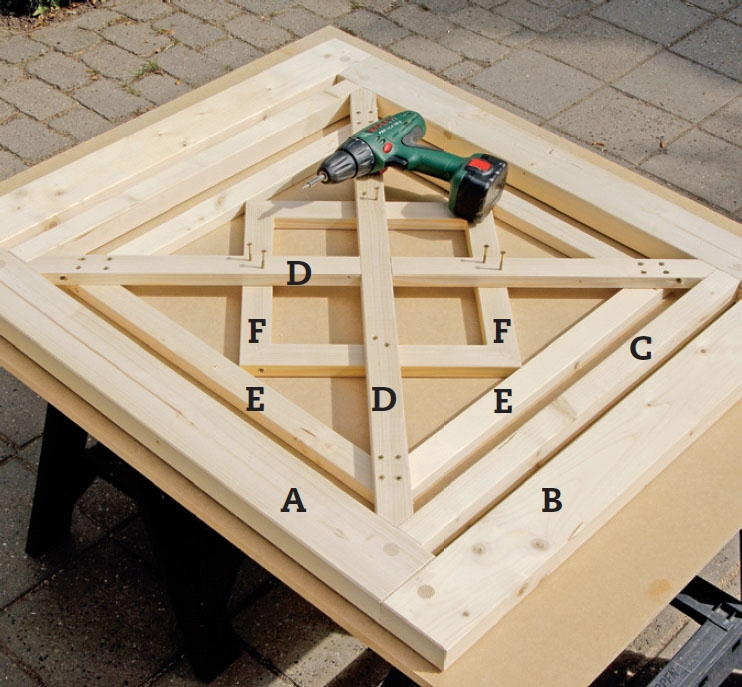

Placer den inderste ramme (F) diagonalt i den yderste ramme (E). Skru den fast til krydslisterne med otte 4 x 40 mm skruer.

Sæt lågerne fast

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

1

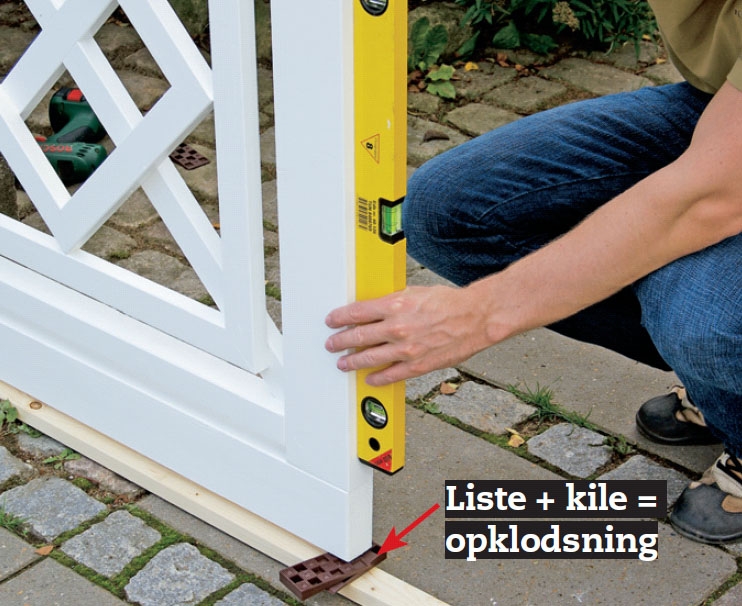

Sæt hængslerne på stablerne, og placer lågen, så den er 3 cm over fliserne. Læg en 25 mm tyk liste under til at sætte lågen på. Klods lågen op med kiler eller tynde pladestykker, indtil overkanten er vandret og siderne lodrette.

1

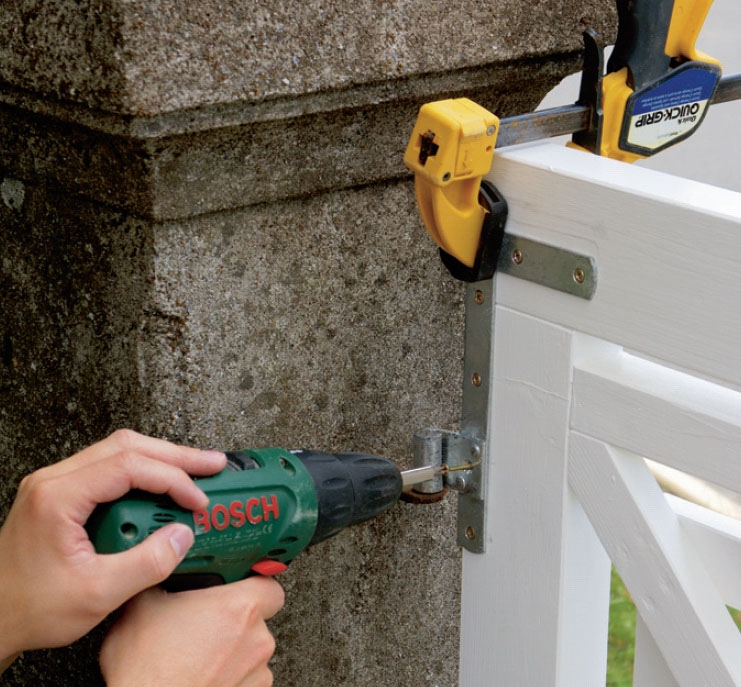

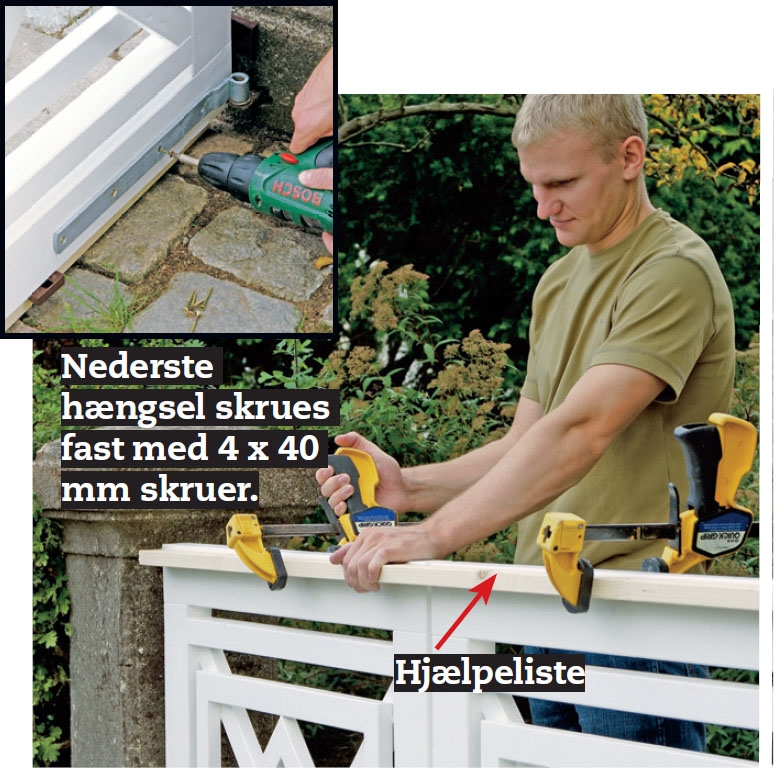

Når lågen sidder, som den skal, strammes tvingen omkring hængslet. Skru hængslet fast til lågen med 4 x 40 mm skruer.

2

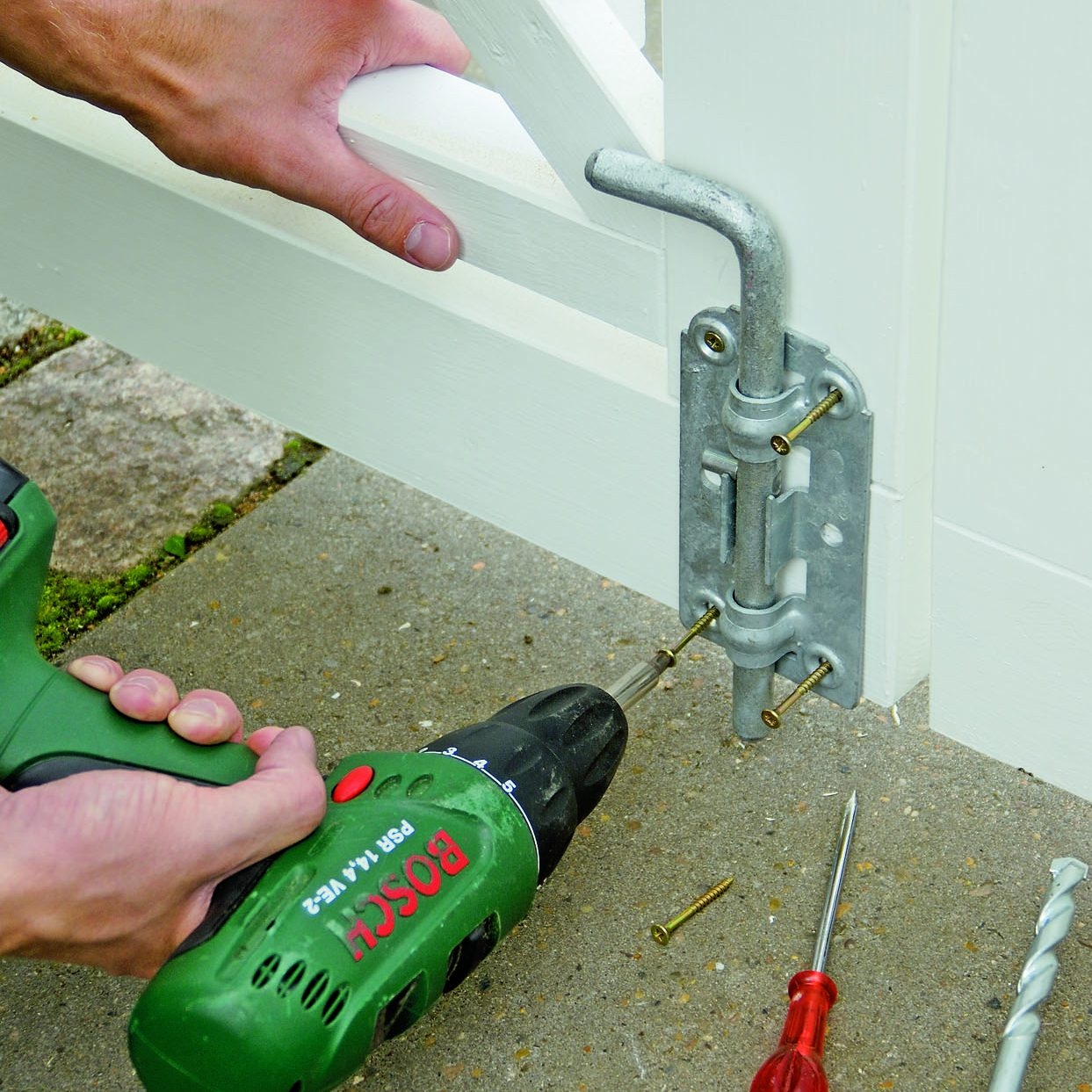

Spænd de to låger sammen med en liste foroven, så de er i flugt med hinanden. Skru skudriglen på den ene låge forneden. Mærk af på flisen, hvor hullet til skudriglen skal bores. Bor et hul, der er cirka 2 mm større end skudriglens diameter.

De sidste detaljer ...

Stalddørsgrebet er ideelt til låger. Det er solidt og stabilt. I bunden er der monteret en skudrigel. Den er nødvendig, når lågen som her er todelt. I toppen har vi placeret en håndliste. Den beskytter lågerammen lidt, men er mest til pynt.

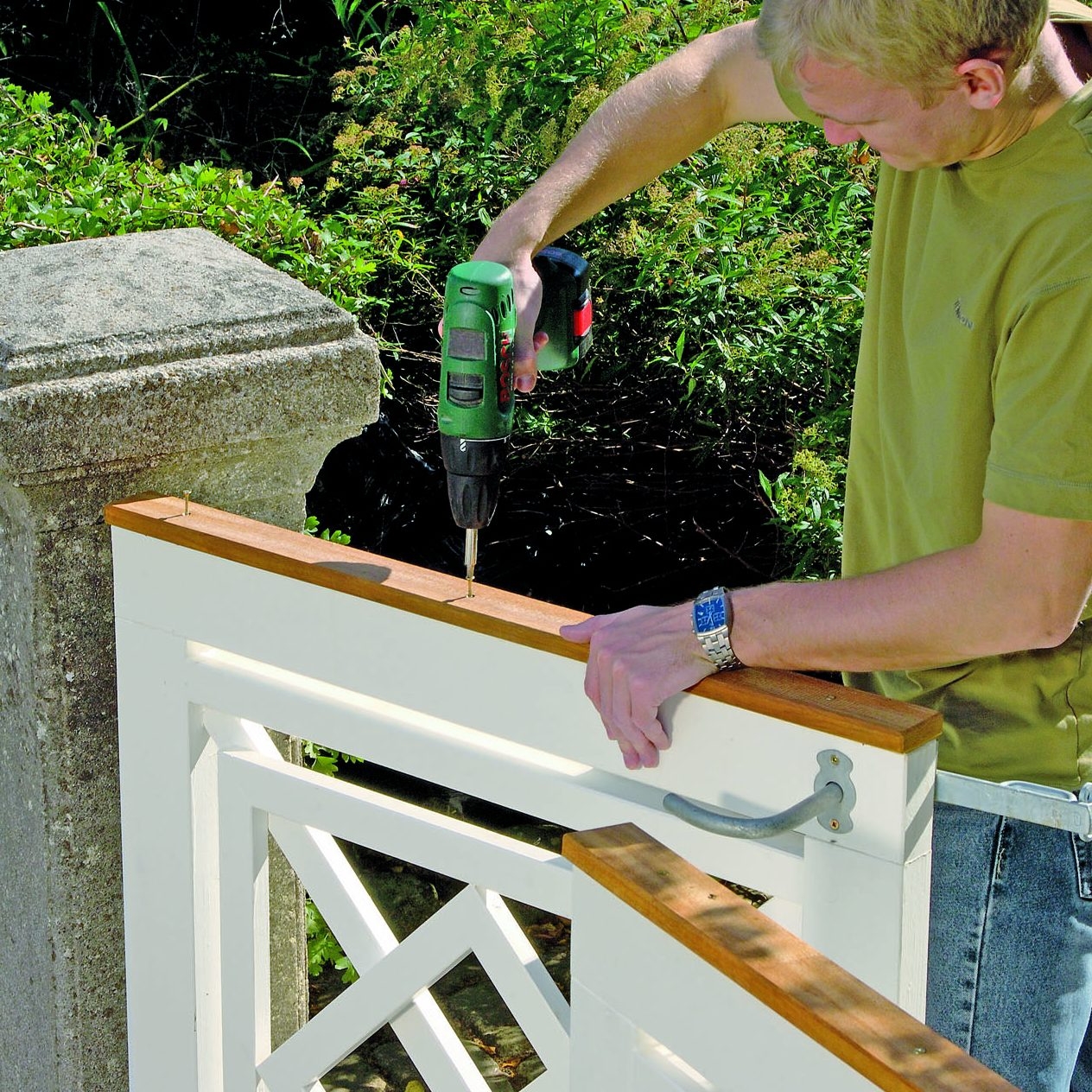

Håndliste af nyatoh

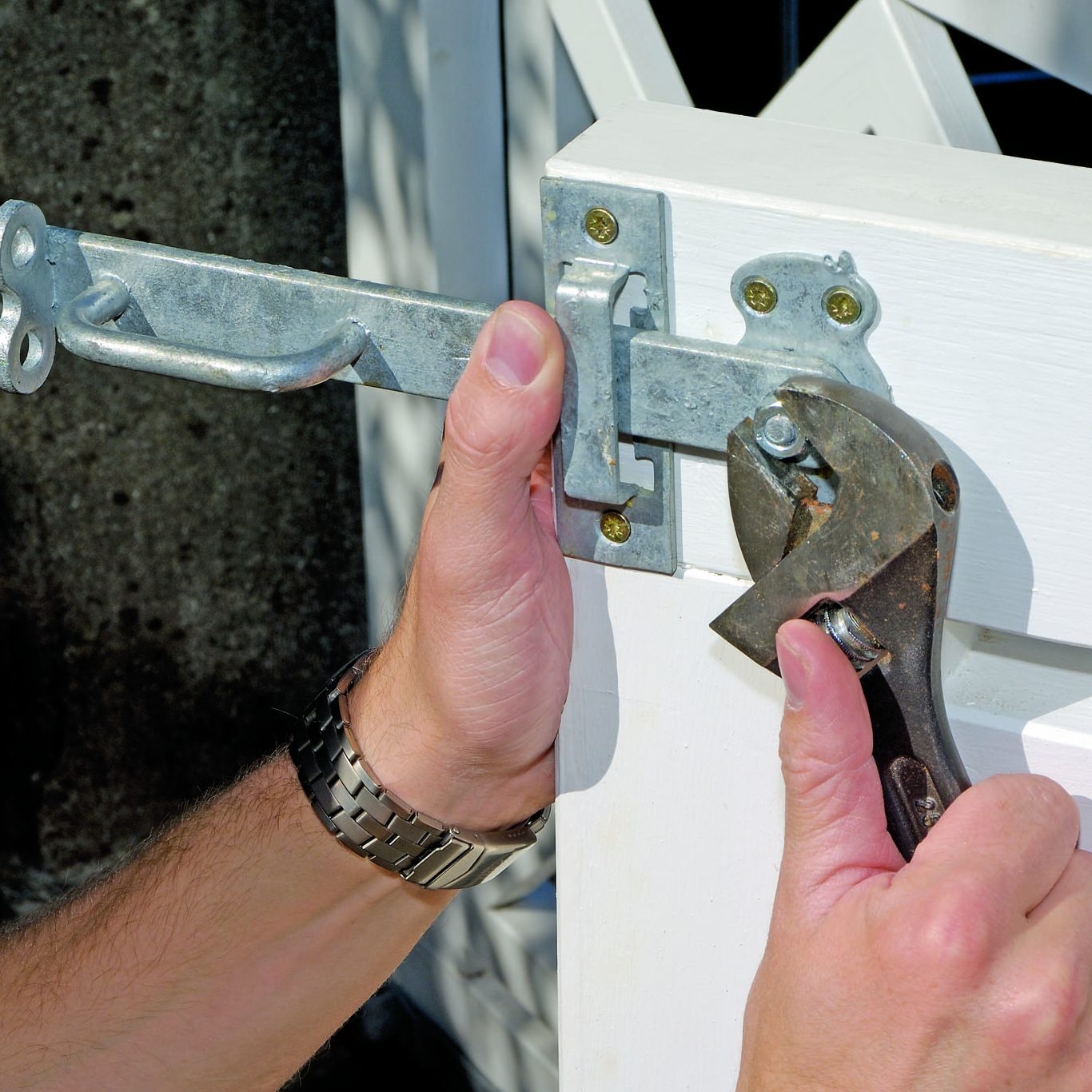

Stalddørsgreb

Skudrigel

Materialer

45 x 95 mm reglar:
• 2 rammedele (A) a 92 cm
• 2 rammedele (B) a 89 cm

40 x 45 mm lister (skæres til af en 45 x 95 mm reglar):
• 2 lister (C) a 80 cm

24 x 45 mm lister:
• 2 krydslister (D) a 99 cm
• 4 lister (E) a 62 cm
• 4 lister (F) a 37,6 cm

21 x 70 mm nyatoh:
• 2 afdækninger (G) a 89 cm

16 mm rundstok:
• 8 dyvler a 5 cm

Desuden:
• 1 nokhængsel, 30 x 320 mm
• 1 hjørnebåndshængsel, 21,5 x 11,1 cm
• 1 skudrigel på cirka 33 cm
• 1 stalddørsgreb til dørtykkelse på 45 mm
• Skruer: 5 x 80 mm, 5 x 70 mm, 4 x 50 mm og 4 x 40 mm skruer
• 1,8 x 35 mm dykkere
• Trælim
• Grundingsolie
• Heldækkende træbeskyttelse

Specialværktøj

• Borestander
• 16 mm træbor (spade- eller sneglebor)

Tidsforbrug

2-3 arbejdsdage (plus tørretid)

Pris

Cirka 800 kroner

Sværhedsgrad

Dyvlede tapsamlinger og mønsteret i midten kræver en del præcision. Men der er tale om almindeligt tømrerhåndværk.

Tegning

Lågens opbygning

Sådan passede målene i projektet her, men du er nødt til at tilpasse målene til afstanden mellem dine søjler.

Log ind eller køb adgang for at se tegningen

Tips & Tricks

Magasin-artikel

Hent magasin-artikel

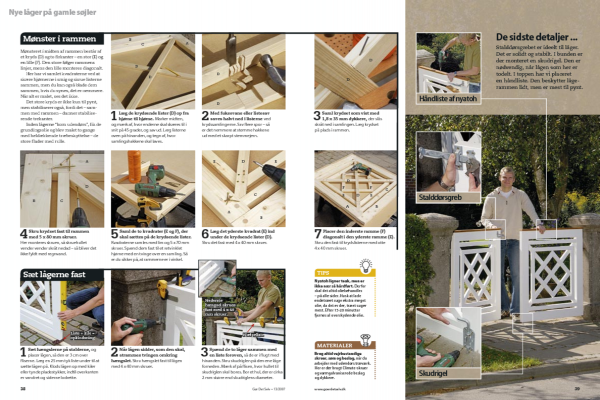

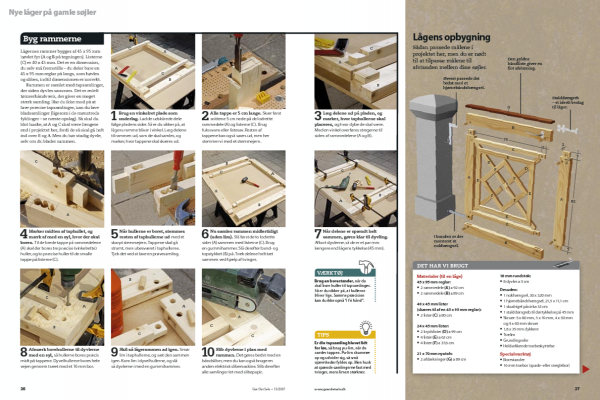

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
