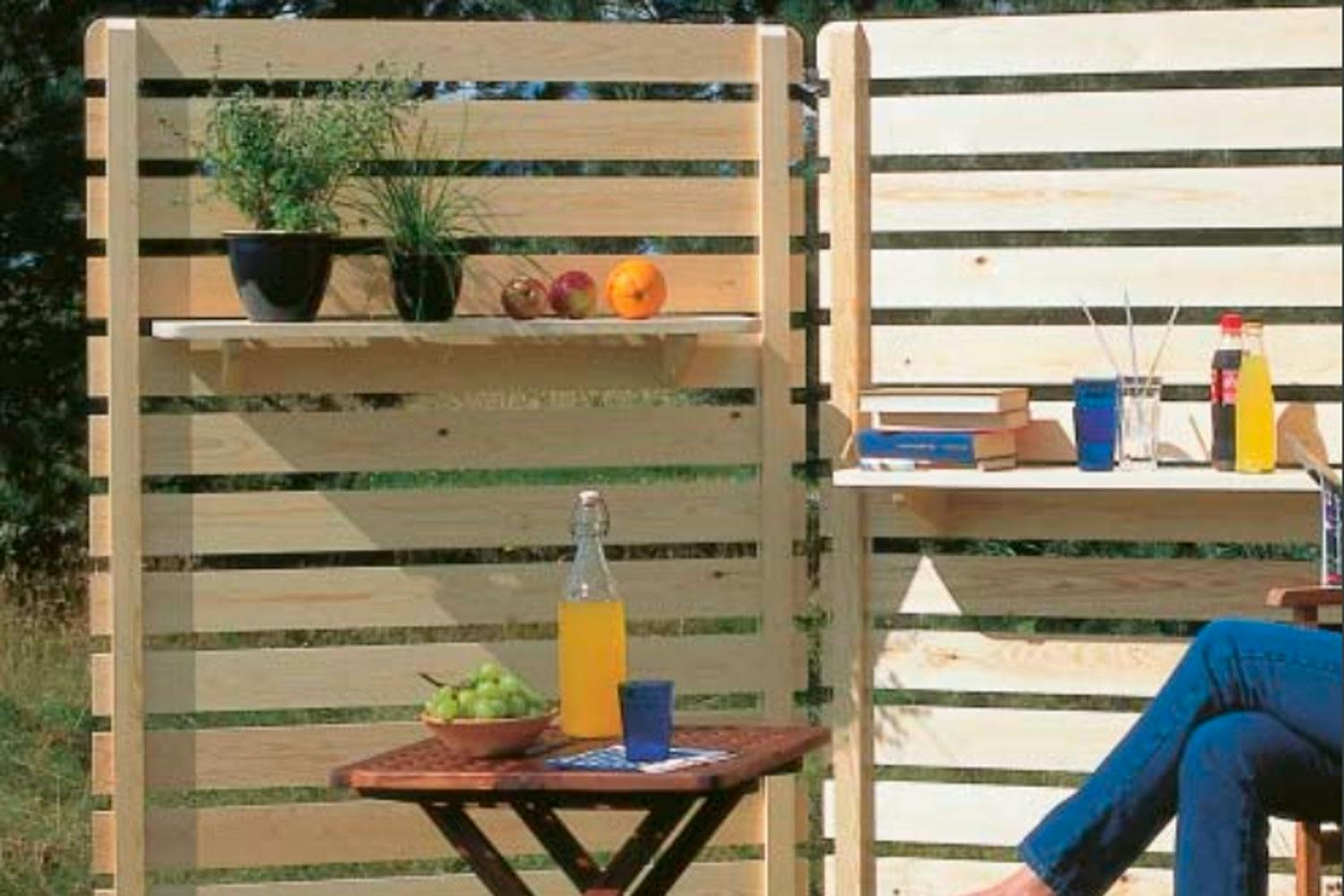

Her har vinden ikke en chance
5
Trin

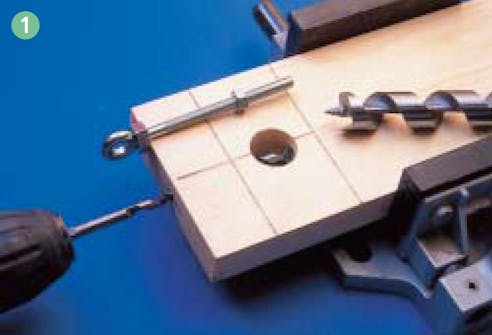

Til de to sideskærme med en øsken foroven og forneden i den ene side: Streg stolpens og øskenens placering op på lamellen. Lamellen skal rage tre cm ud fra stolpen. Bor et 18 mm hul gennem lamellen samt et 6 mm hul ind i enden og tværs gennem det store hul.

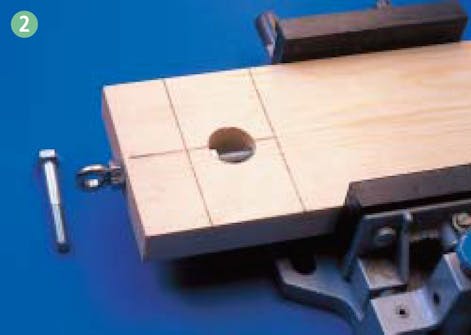

Stik øskenens gevind gennem en 8 mm møtrik, der skal sidde ved lamellens ende. Øskenen skal også fange en møtrik i hullet.
Samme metode bruges til den miderste skærm, hvor to øskener monteres foroven og forneden i hver side. Hængslerne samles med en maskinbolt.

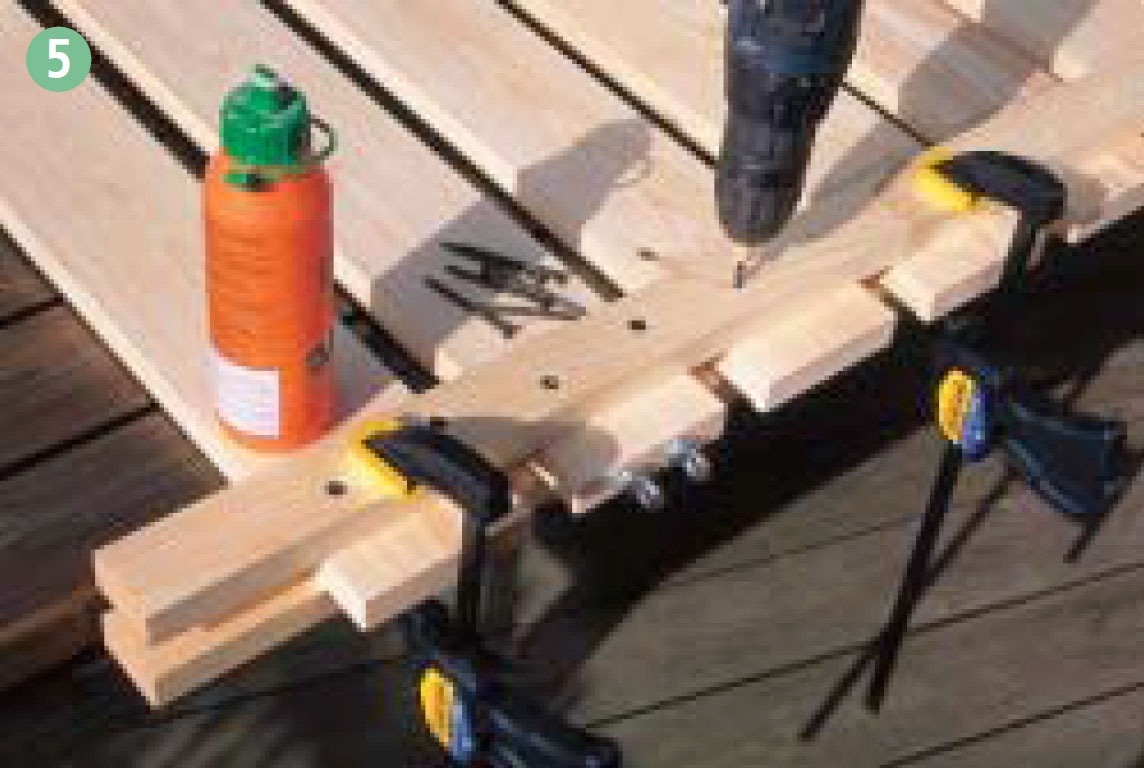

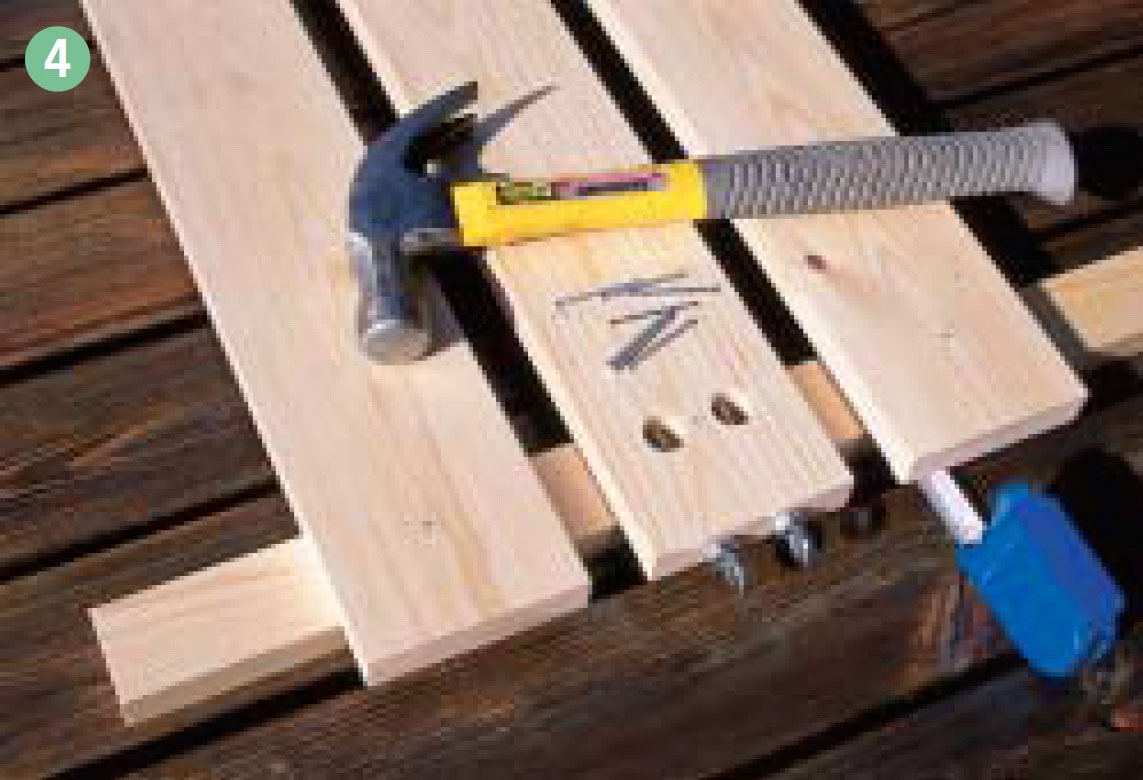

Hver skærm samles af 12 lameller og fire stolper. Tag to stolper med de 12 cm’s afstandsstreger, du i forvejen har afmærket. Læg hver lamel op til forkanten af stregerne og fiksér lamellerne med en dykker midt i.
Materialer
21 x 91 mm høvlet fyr:
• 36 lameller (A) à 110 cm
• 4 hyldebrædder (B) à 90 cm
• 2 brædder à 29 cm til 4 knægte (C)
21 x 43 mm høvlet fyr:
• 12 stolper (D) à 150 cm
Endvidere:
• Vandfast lim
• 1,8 x 40 mm dykkere
• Climate 4,5 x 60 mm skruer
• 12 øskener med 6 mm maskingevind, 8 mm »øskenhul« og min. 70 mm gevindlængde
• 12 stk. 6 mm møtrikker
• 12 stk. 8 mm møtrikker
• 4 stk. 8 x 50 mm maskinbolte
• 4 vinkelbeslag, 10 x 10 cm
• Grundingsolie og træbeskyttelse eller træolie
Pris
Cirka 1500 kroner

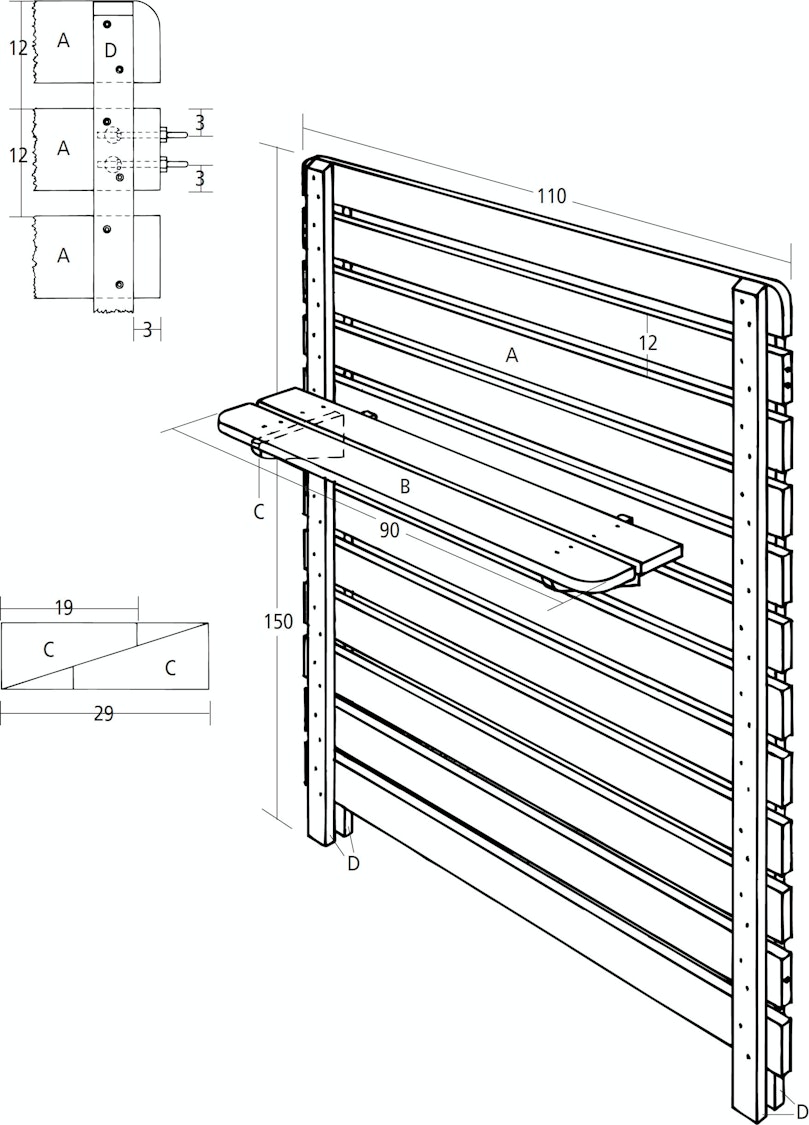

Tegning
Hylden samles og lægges med bunden i vejret. Skær af vinkelbeslagenes ene flange, så de kun er 2 cm lange. Skru dem fast under hylden.
Vinkelbeslagene stikkes ind i en sprække og holder fast på lamellens overkant. Knægten støtter ind mod lamellen.
Tre øskener danner et hængsel. En nem og robust løsning.
Her på det øverste højre hjørne af den midterste skærm ses, at øskenerne placeres 3 cm fra henholdsvis over-og underkant af lamellen. Lamellerne rager også 3 cm ud over stolperne.
De to hyldeknægte fremstilles af et 29 cm langt bræt. Afsæt en diagonal streg på brættet og mål 19 cm ind fra hver ende.
