Intro
Vejledning
01
Tilpasning af knagerne
6
Trin
Knagerne skal saves til med skrå snit - i den ene ende med et 45-graders snit og i den modsatte ende med et langt kileformet snit, så den får en spids.
Når du skal save listerne til, er det en god idé med lidt “hjælpeværktøjer”. Fx har vi lavet en plade med et 45-graders hak, som knagen kan lægges i, når den saves til med det lange kileformede snit på bordrundsaven. Vi bygger også et savbord til kap-/geringssaven og et bord til borestanderen, som sikrer, at knagerne bliver helt ens.

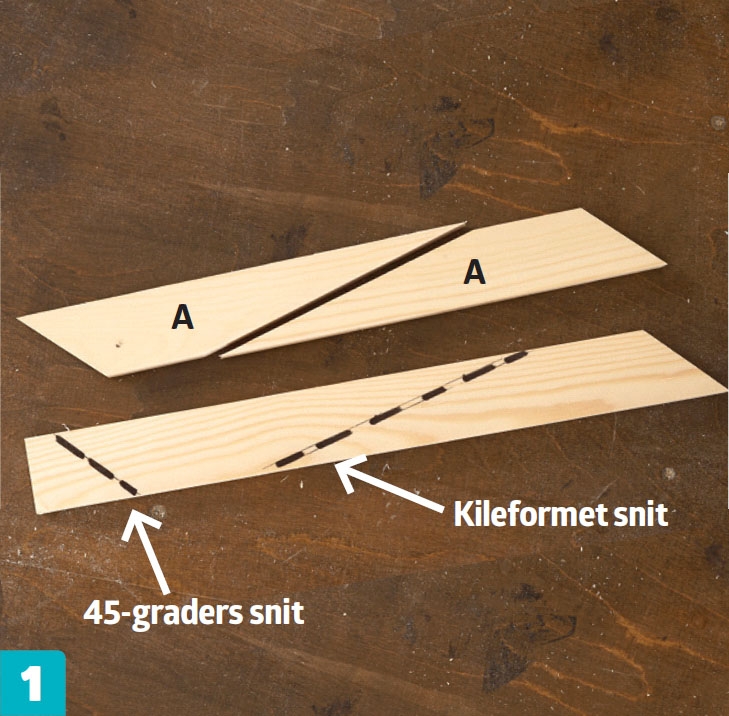

Knagerne skal saves til. For at undgå spild laves to ad gangen af ét listestykke. Hver knage skæres til med et 45-graders snit i den ene ende og et langt kileformet snit, så der bliver en spids at hænge noget på.

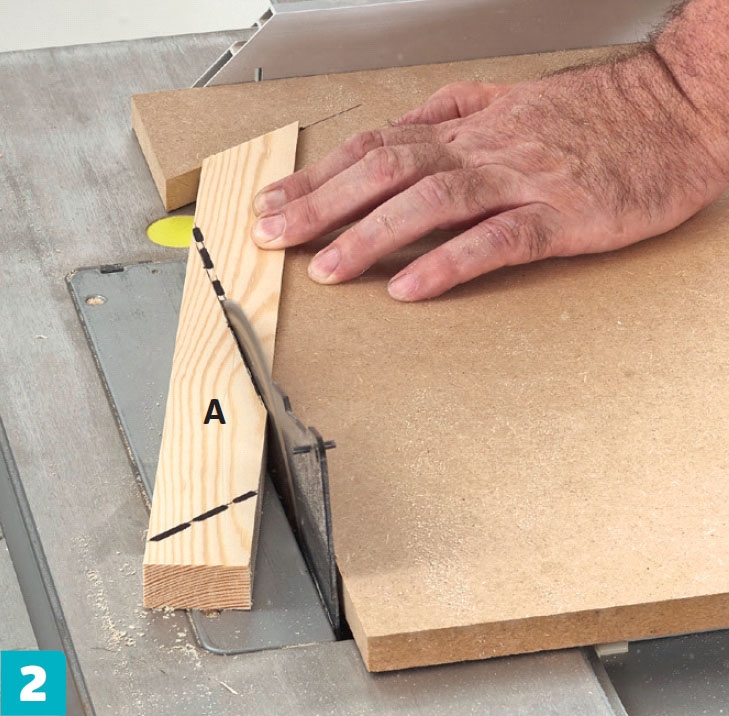

Lav en skabelon med et 45-graders hak af et stykke plade, og læg den ende af knagen (A), der har et 45-graders snit, på plads. Sav listen til med et kileformet snit på bordrundsaven.

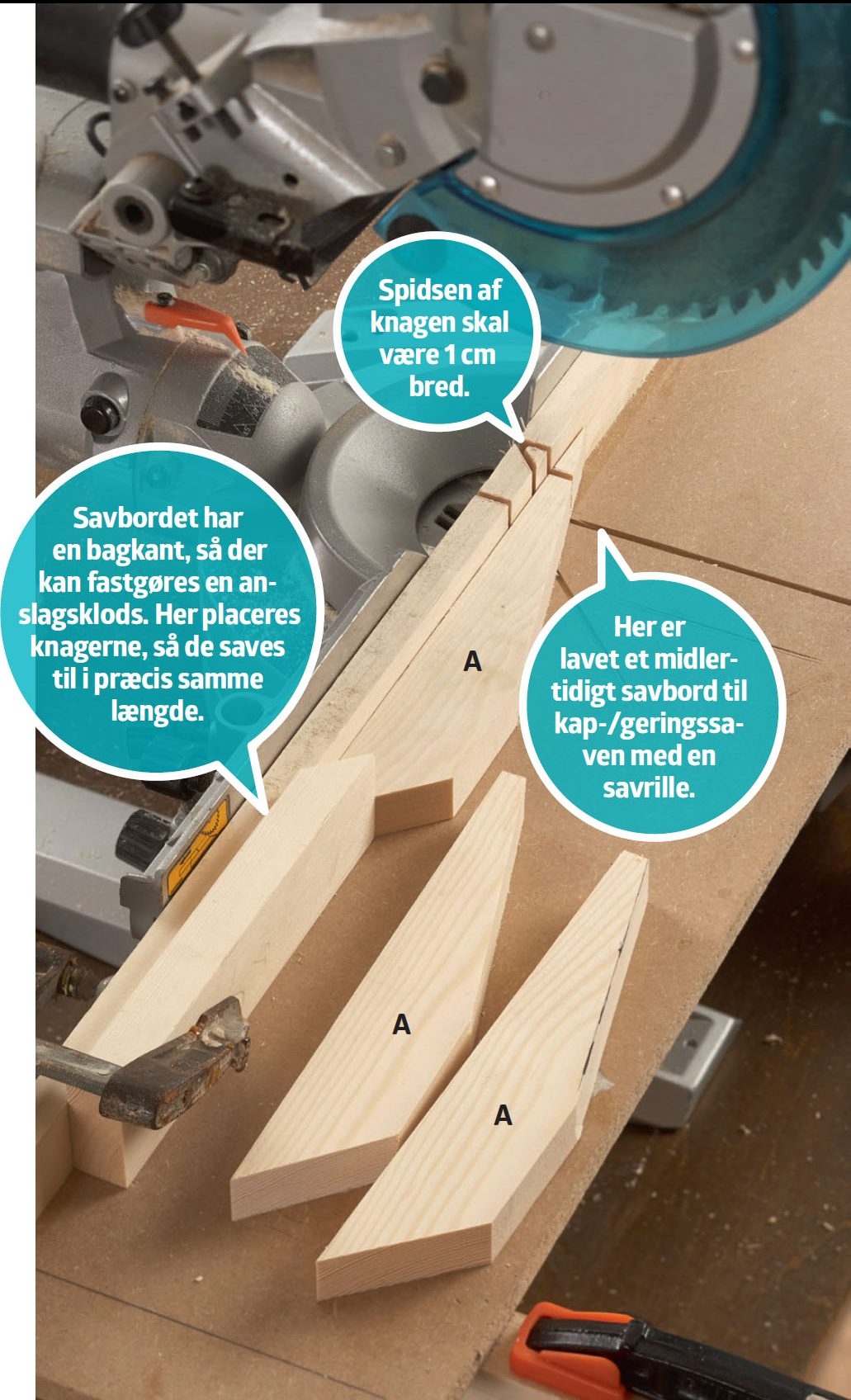

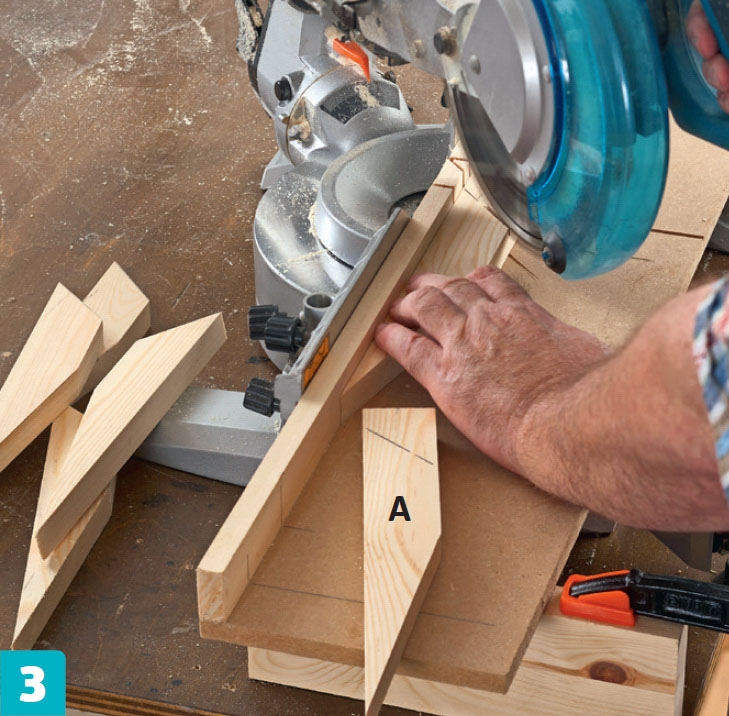

Knagerne (A) saves til med de resterende snit, når de er blevet delt i to. Indstil kap-/ geringssaven på 45 grader, og sav til efter din opmærkning.

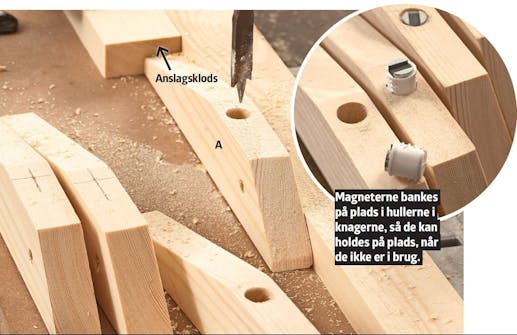

Sav spidserne af knagerne (A), så de bliver 1 cm brede i den ene ende og 0,5 cm i den anden. Spænd fast med en anslagsklods med et skråt snit, der svarer til knagens, så den kan holdes på plads, mens du saver.

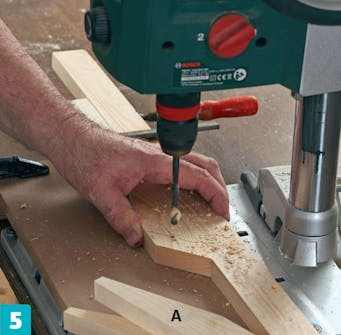

Bor huller til gevindstangen i alle knager, helst med en søjleboremaskine. Hullerne skal være 6,5 mm. Brug evt. også en undersænker, hvis hullerne er flossede i kanten. Så er de lettere at få på stangen.
02
Klargøring af stave og afstandslister
2
Trin

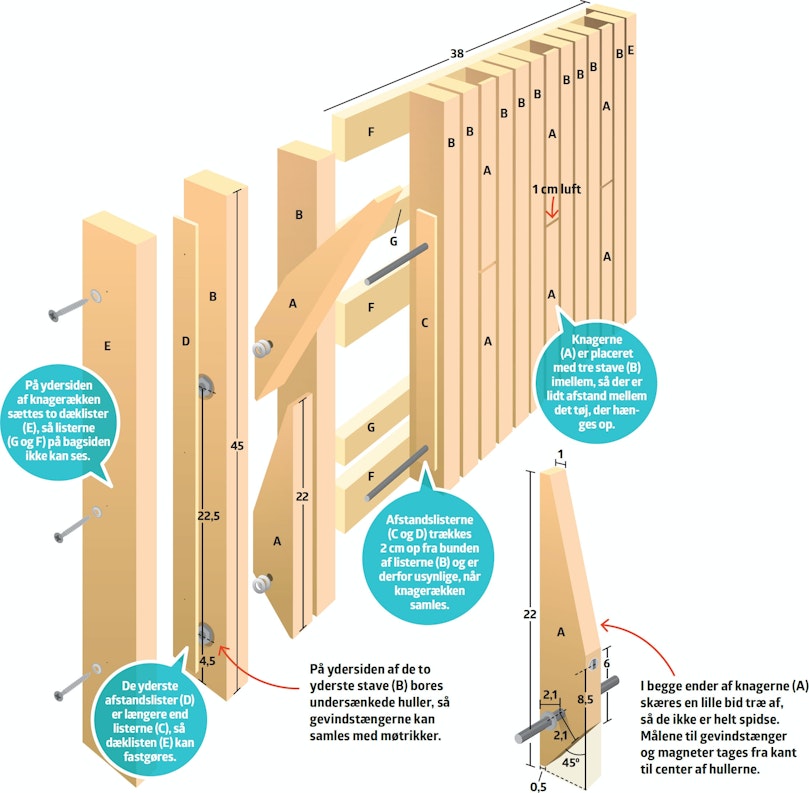

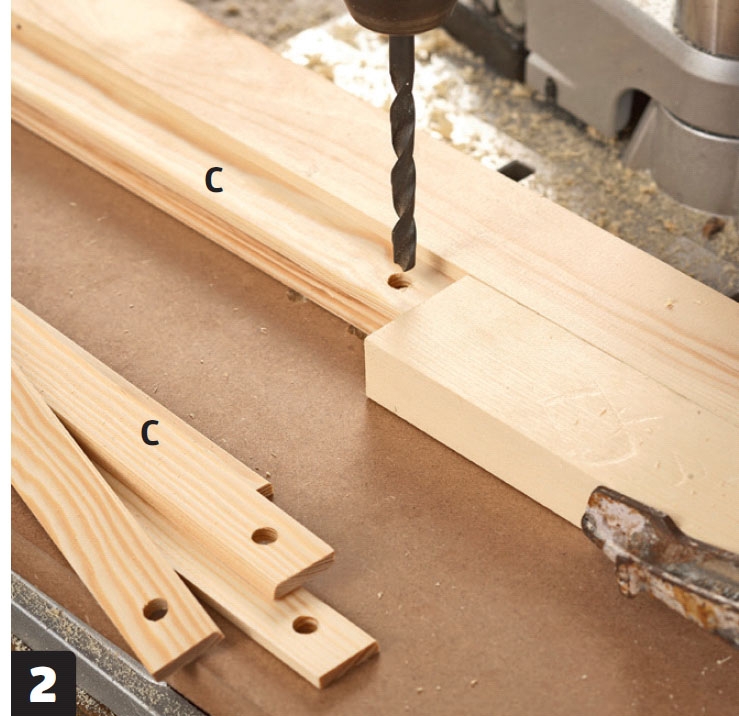

Knagemodulet består af lodrette stave, som der sættes knager op imellem. Knager og stave samles med to gevindstænger. Derfor skal der bores huller i knager, stave og afstandslister. Hullerne skal bores, så delene kommer til at sidde præcist. Hullerne til knagerne (A) har vi allerede boret, så nu gælder det stave (B) og afstandslister (C).
På de yderste stave (B) skal der bores to ekstra store og dybe huller, så der er plads til en skive og en møtrik, der holder delene på plads på gevindstangen.

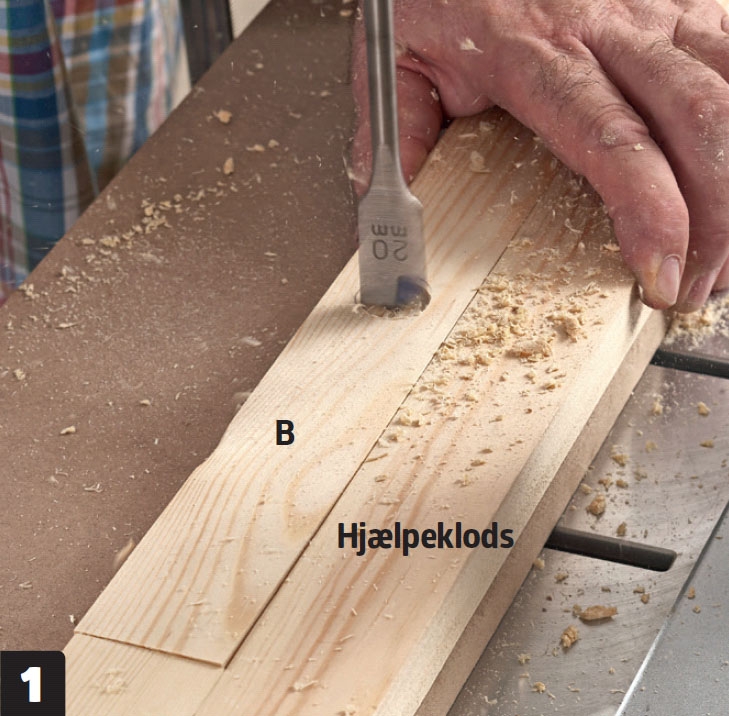

På de to yderste stave (B) skal der bores undersænkede huller, så der er plads til den skive og møtrik, som holder listerne fast på gevindstangen. Hullet bores med et 20 mm bor og undersænkes 1 cm.
03
Samling på gevindstænger
5
Trin
Et knagemodul starter med en stav (B), så to knager (A) og derefter et modul af tre stave (B) med afstandslister (C) imellem, der limes fast. Derefter to knager (A) og et modul af tre stave (B og C) osv., til der afsluttes med en enkelt stav (B) i modsatte side.
Gevindstængerne her har en længde på 37,5 cm, så et knagemodul bliver ca. 40 cm bredt.

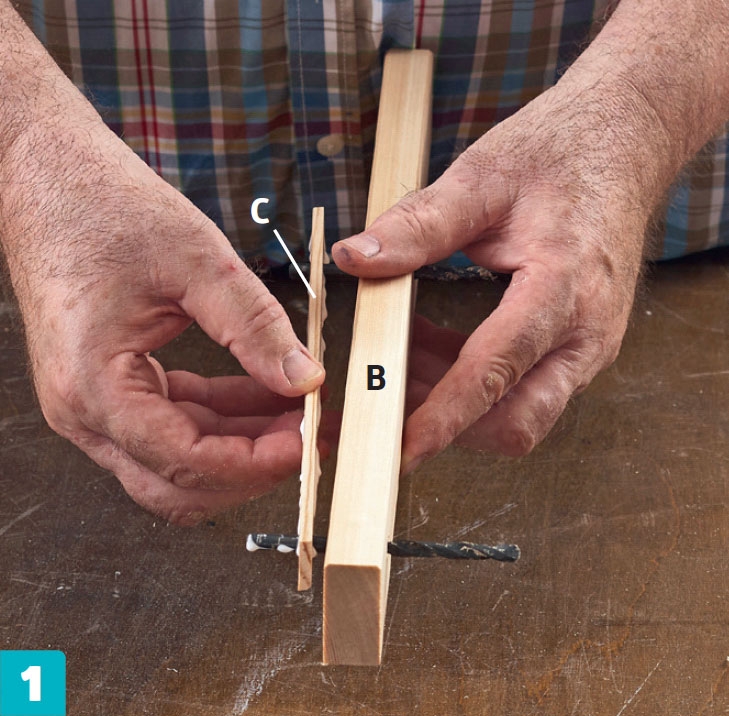

Lav et modul af tre stave (B) og to afstandslister (C). Lim først en liste (C) fast på en stav (B). Forsæt med endnu to stave og en afstandsliste. Hold delene midlertidigt på plads med et bor i begge huller.

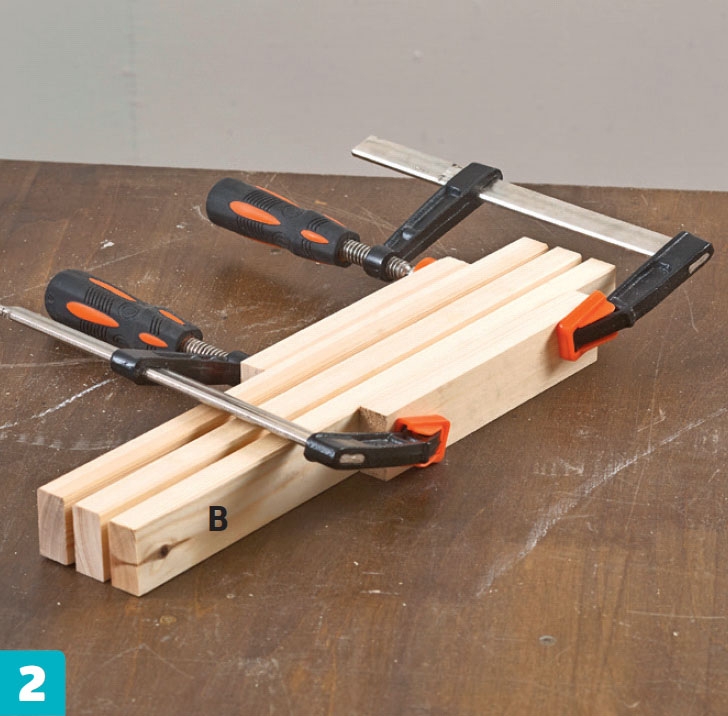

Spænd de tre stave (B) fast med skruetvinger, til limen er tør. Fjern først borene, når det hele sidder godt i spænd. Brug et par klodser at spænde på, så tvingerne ikke laver mærker i stavene.

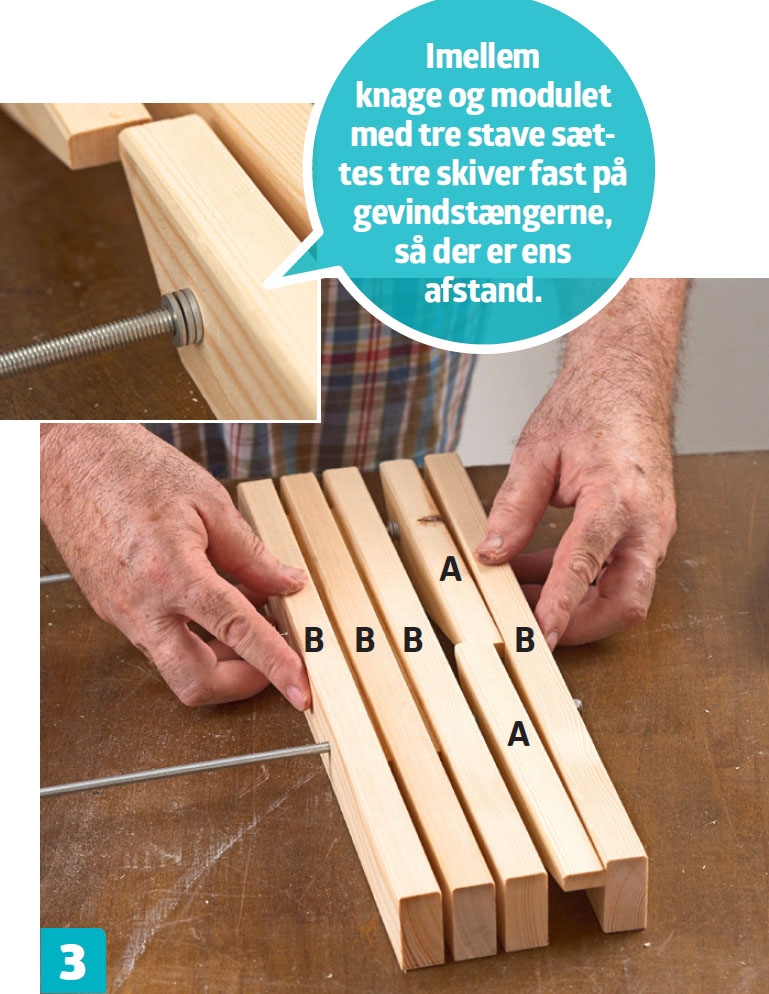

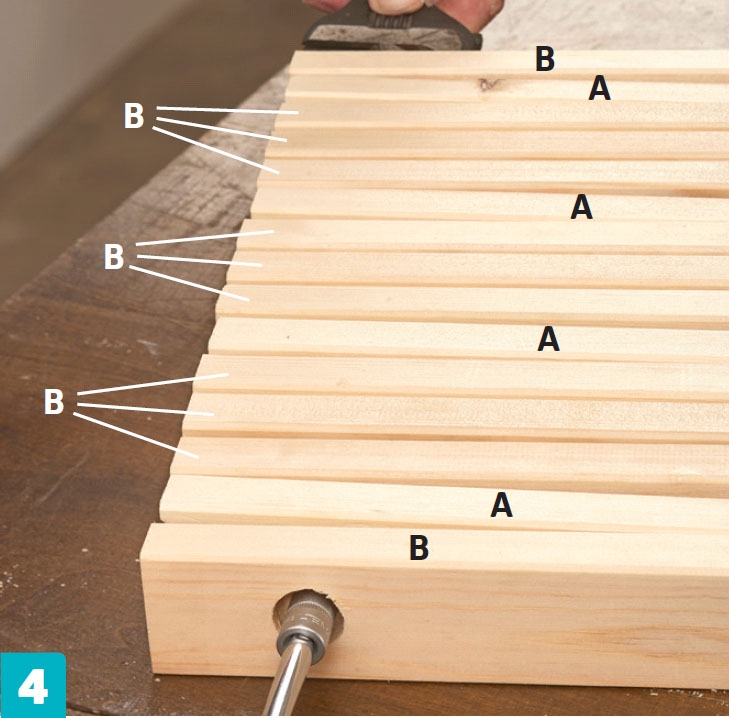

Sæt en stav (B), to knager (A) og et modul med tre stave (B) fast på to gevindstænger. Mellem knager og modul skal der være en afstand på ca. 5 mm, som sikres med tre små skiver.
Spænd møtrikkerne fast, når alle delene til et knagemodul er sat fast på gevindstængerne. Gevindstængernes ender skal slutte, så der kan skrues en møtrik fast i de store undersænkede huller i den yderste stav.

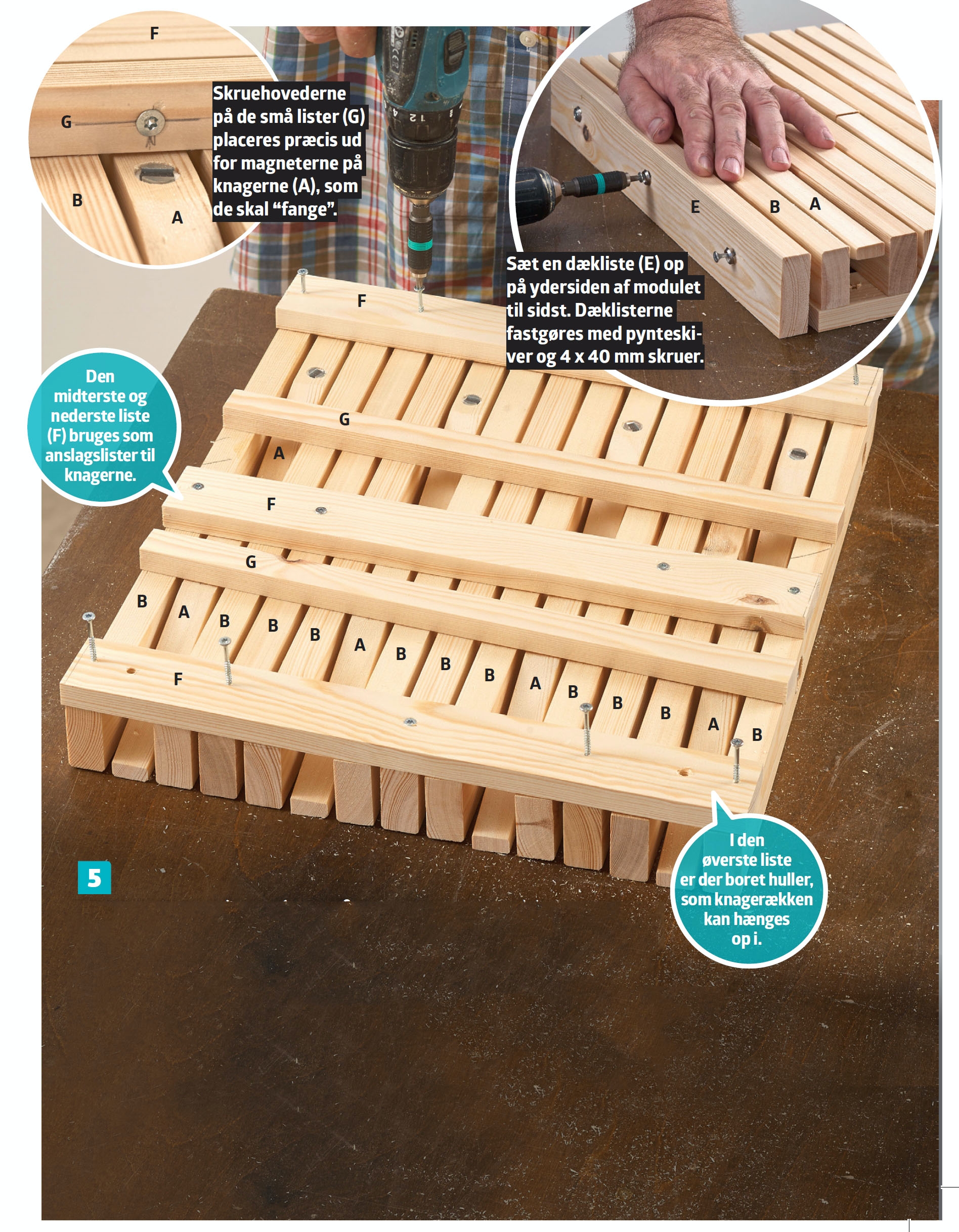

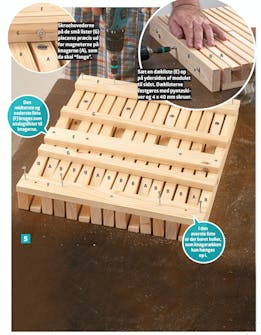

Fastgør listerne (F og G) bag på modulet -tre lister (F), en i hver ende samt en i midten, samt to mindre lister (G) med skruehoveder, der kan fange magneterne på knagerne. Den øverste liste (F) bruges også til ophæng, så der er boret to huller i den. Den mellemste og nederste liste bruges som anslag for knagerne, så de ikke falder helt ned, når de hives ud. Bor for til listerne, og fastgør med 3,5 x 35 mm skruer.
Materialer
Til ét modul skal der bruges:
42 x 21 mm høvlet fyr:
- 8 knager (A) a 22 cm
- 11 stave (B) a 45 cm
5 x 21 mm høvlet fyr:
- 6 afstandslister (C) a 28,5 cm
- 2 afstandslister (D) a 39 cm
68 x 21 mm høvlet fyr (saves ned til 21 x 57 mm):
- 2 dæklister (E) a 45 cm
15 x 42 mm høvlet fyr:
- 3 lister (F) a 38 cm
15 x 21 mm høvlet fyr:
- 2 lister (G) a 38 cm (til magneter)
Desuden:
- 2 stk. gevindstænger a 37,5 cm, Ø 6 mm
- 4 låsemøtrikker, Ø 6 mm
- 50 skiver, Ø 6 mm
- 12 magnetlåse til indboring
- 6 pynteskiver
- 3,5 x 35 og 4 x 40 mm træskruer
- Trælim
Tidsforbrug
1 dag pr. modul.
Pris
Ca. 270 kr. pr. modul + bejdse.
Sværhedsgrad
Knagerækken er ikke svær at lave, men du skal save og bore med stor præcision for at få et godt resultat.
