Vejledning

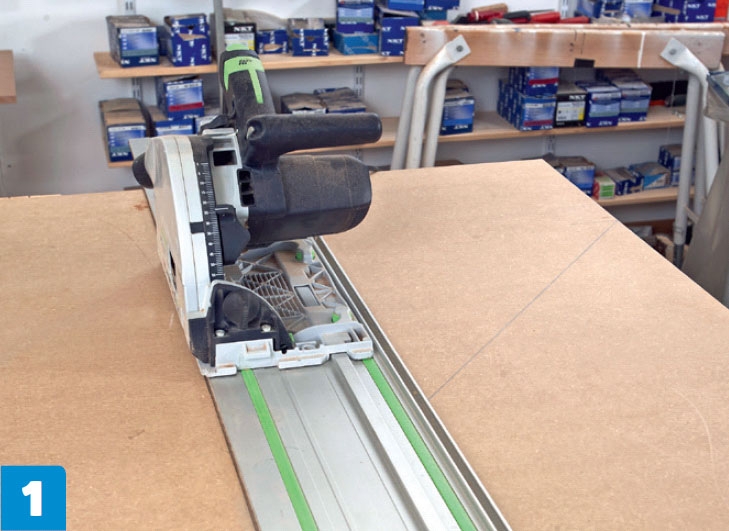

Mål grundigt op, og sav delene ud. Brug gerne en dyksav med føringsskinne, da den er mere præcis end en rundsav med retskinne. Lav evt. en grundig skæreplan, så du undgår unødigt spild.

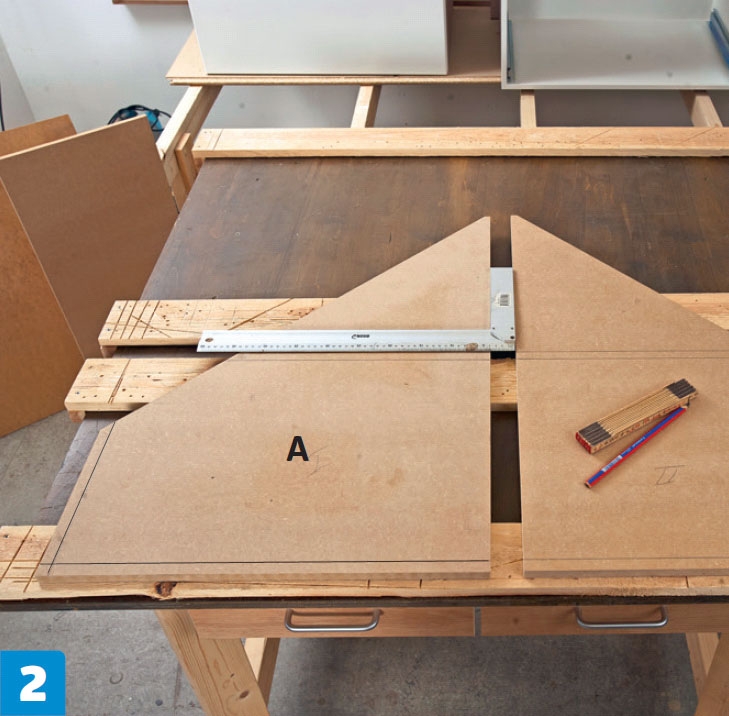

Streg op til bund (B), hylde (D) og bagstykke (C) indvendigt på siderne (A). Det er vigtigt, at hylden (D) placeres i samme højde fra bunden i begge sider. Tjek efter ved at lægge siderne op mod hinanden.

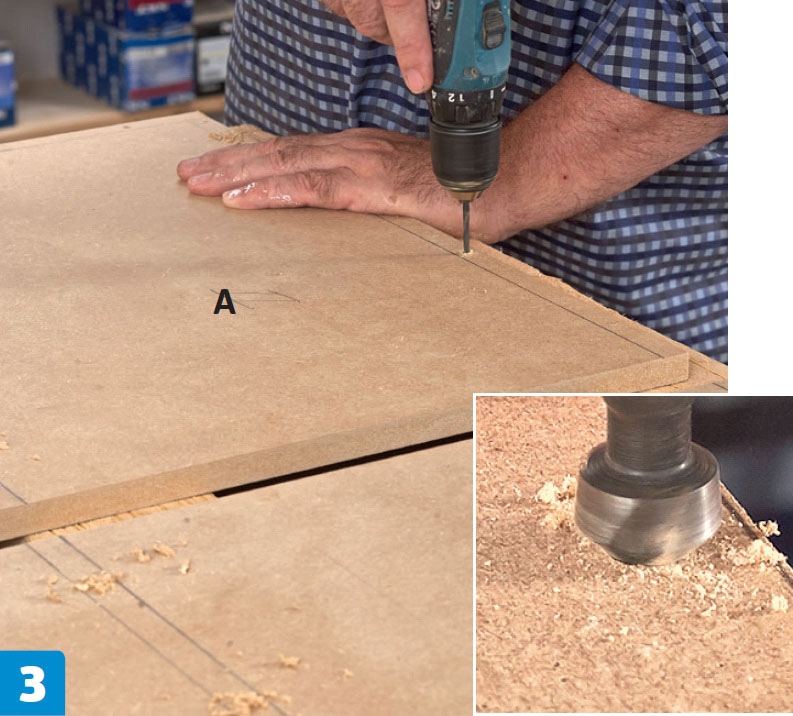

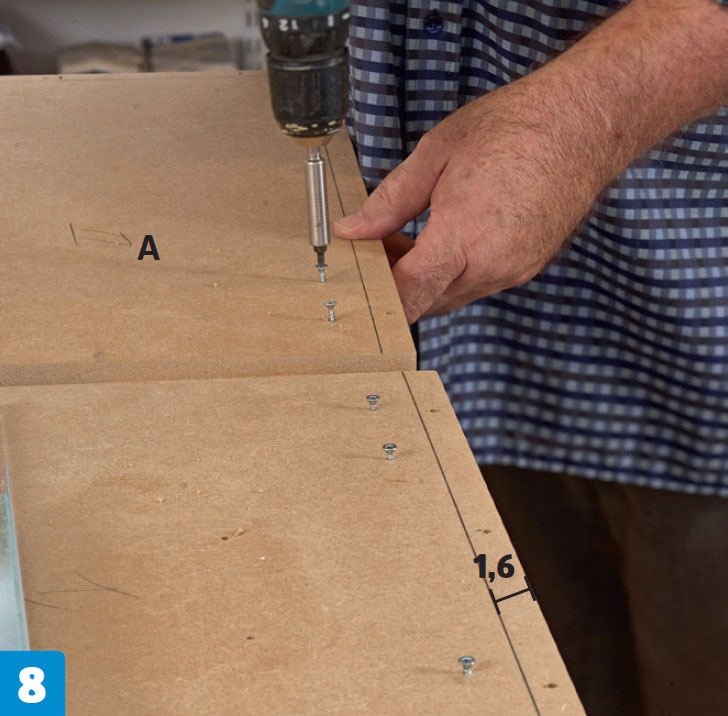

Bor for med et 3,5 mm bor ved opstregningerne i bunden, og gør klar til undersænkning af skruerne, så skabet kan samles nemt og gnidningsfrit. Der bør ikke være mere end 20 cm afstand mellem hullerne.

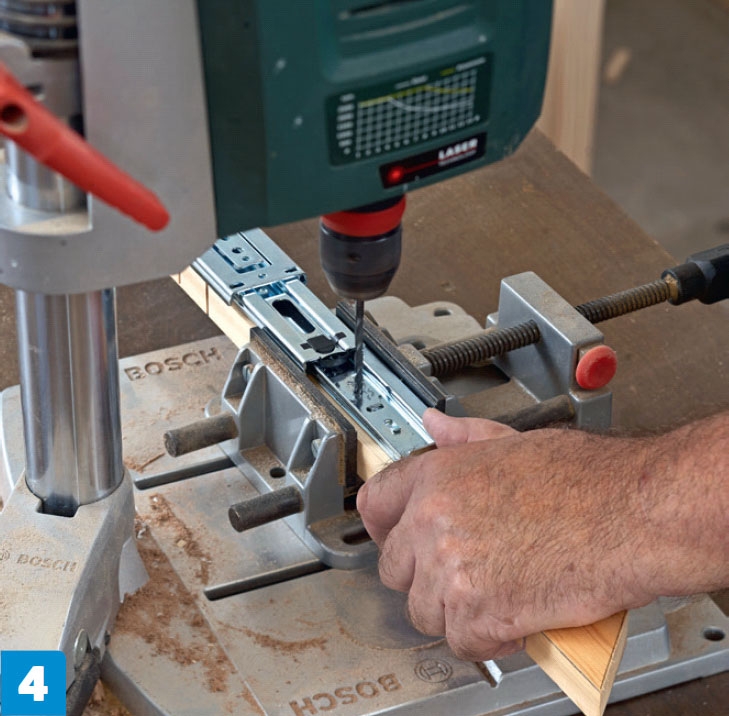

Vi borer gennem udtræksbeslagets monteringshuller og vinkelbæringen, så skufferne kan fastgøres med skruer i skuffesiderne (J). Det er nemlig vanskeligt at montere skuffekassen med skruer nedefra.

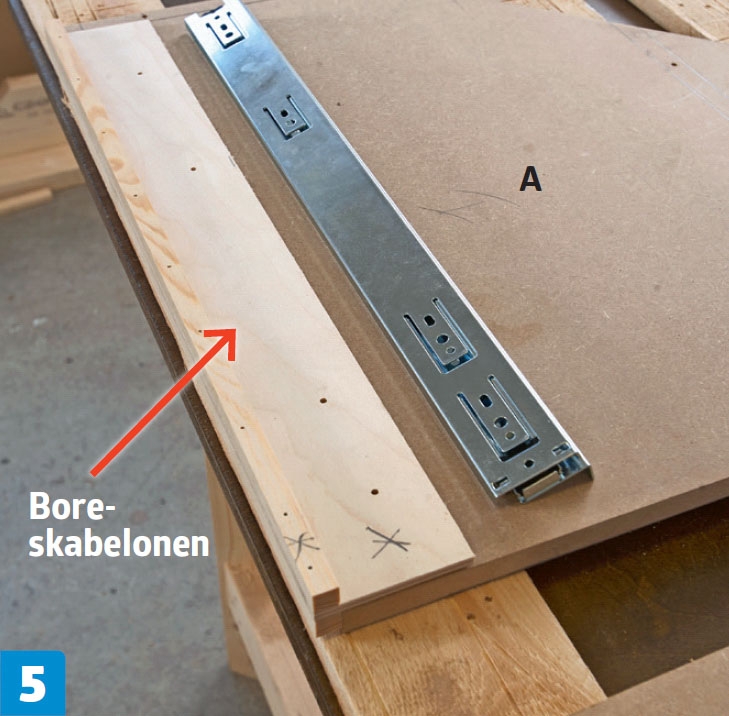

Boreskabelonen til præcis montering af udtræksbeslagene fremstilles af to lange lister på 50 x 1,5 x 1,5 cm og et stykke 4 mm krydsfiner på 8 x 50 cm. Listestykkerne skal danne anslag mod sidernes bund.

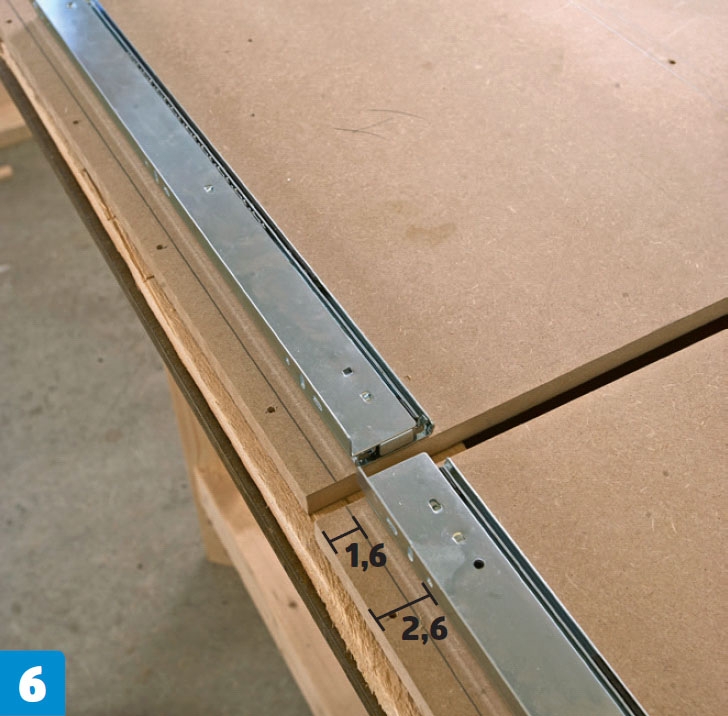

Udtræksbeslagene placeres 1 cm over skabets bund – altså 2,6 cm over skabssidernes (A) underkant . Det er vigtigt, at beslagenes forkant flugter præcist med skabssidernes forkant.

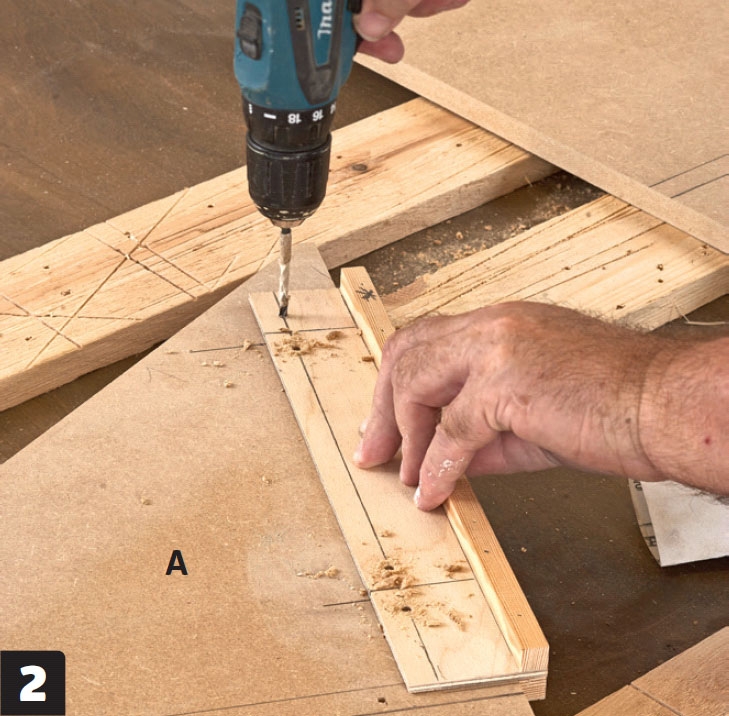

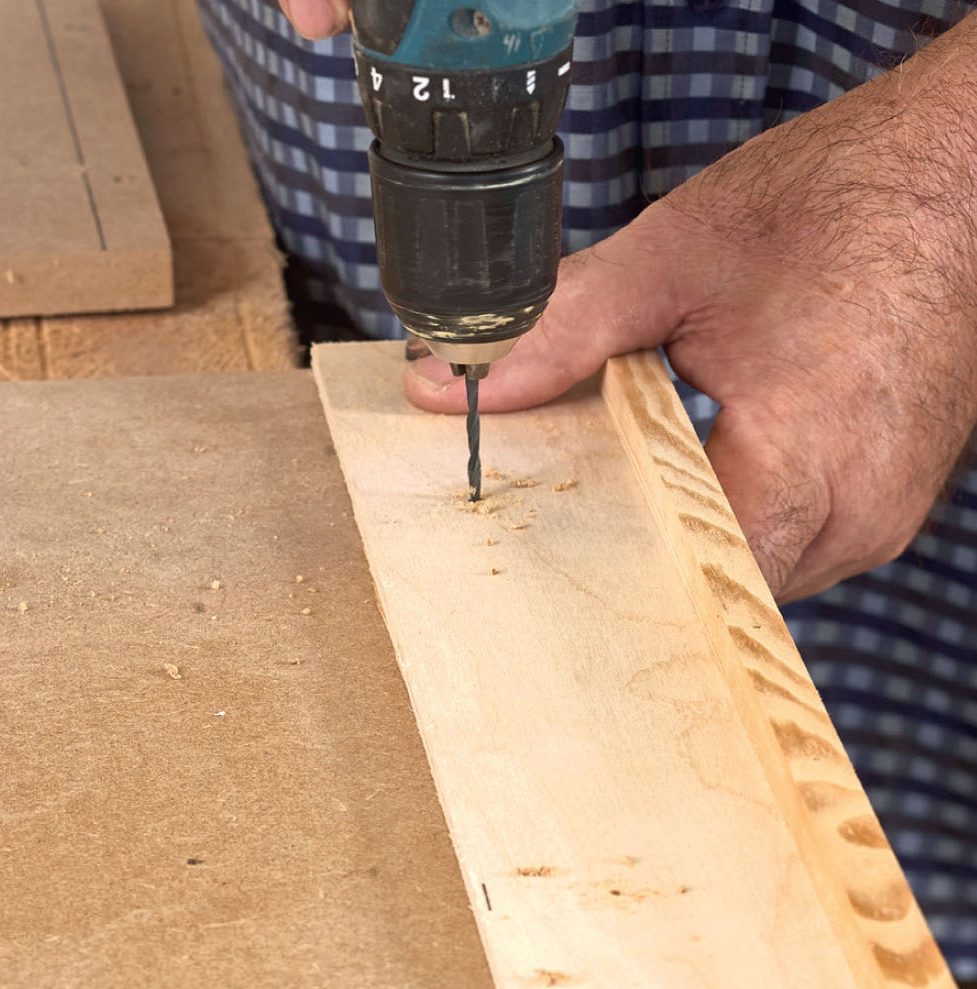

Opmærk hullerne i siderne ved at presse skabelonens anslagsliste ind mod sidens (A) underkant, inden du borer med et 1,5 mm bor. Bor blot 2-3 mm ned. Fiksér skabelonen med et par tvinger.

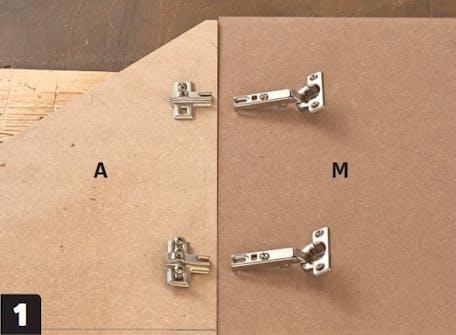

Læg hængseldelene over for hinanden, og placér lågen (M) mod skabssiden (A). Mål ind til midten af hængslerne fra henholdsvis lågens bund og top. Markér hængselmidten på lågen og siden (se tegning).

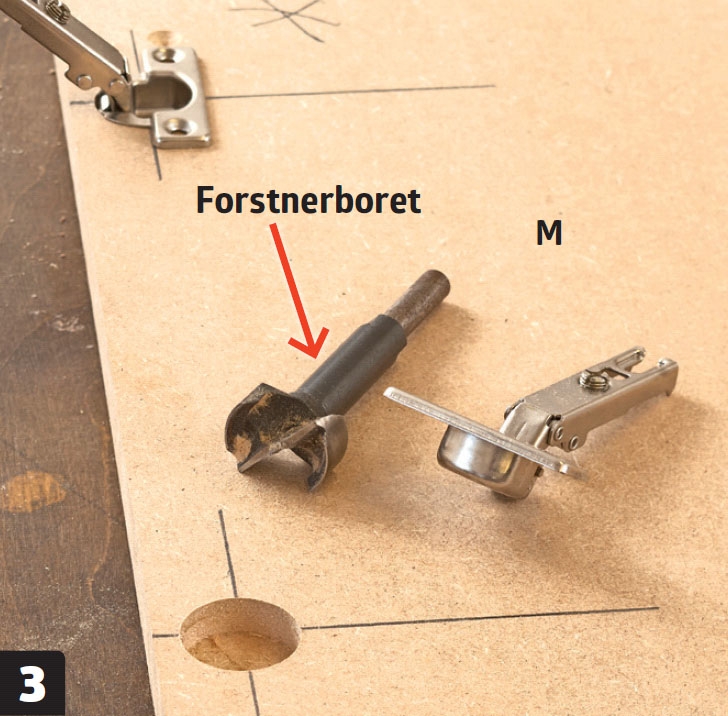

Bor huller med en diameter på 5 mm og en dybde på 10 mm til hængseldelen på skabssiderne (A). Lav en ny boreskabelon med anslagslister efter samme princip som ved den forrige skabelon.
Skabets MDF-plader samles med PVAc-snedkerlim og 4,0 x 40 mm skruer. Anslagslisten (F) monteres med 4,0 x 60 mm skruer og får også en desuden en stribe snedkerlim. Tjek flittigt med en vinkel, og sørg for, at for- og bagkanter flugter.
Det er vigtigt at være meget omhyggelig, da selv små unøjagtigheder kan få konsekvenser. Sidestykkerne skal fx sidde snorlige, for at skuffen kan åbne og lukke let og ubesværet.

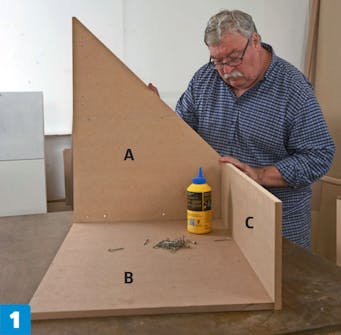

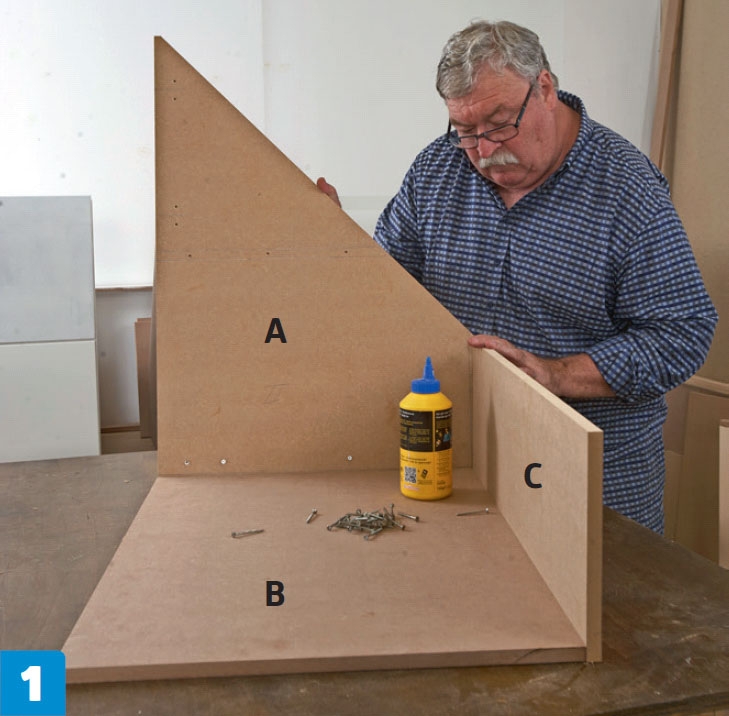

Bagstykket (C) gøres fast til bundens (B) bagkant. Den ene side (A) limes og skrues fast i henholdsvis bagstykke og bund.

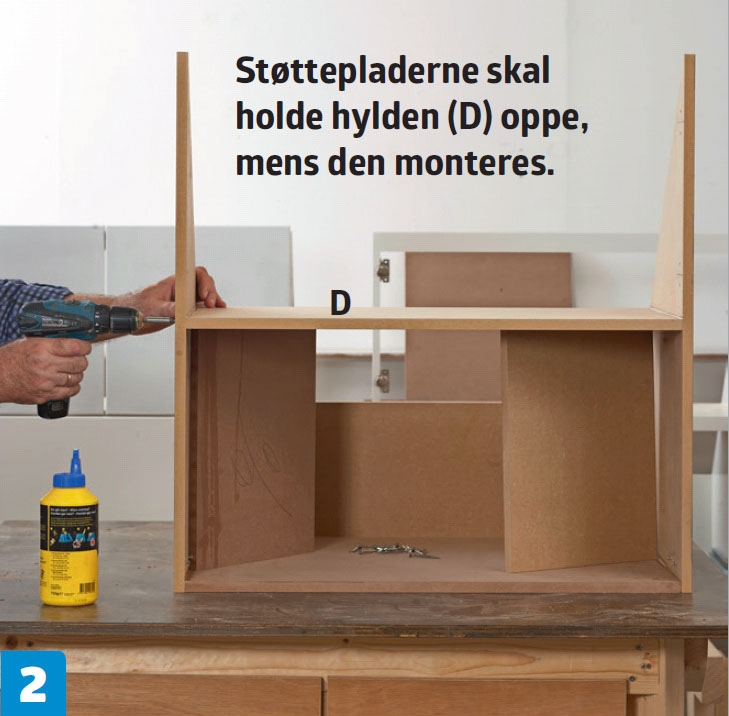

Modsatte side (A) gøres fast med lim og skruer. Hylden (D) gøres fast imellem siderne. Understøt gerne med et par pladestykker, mens den gøres fast.

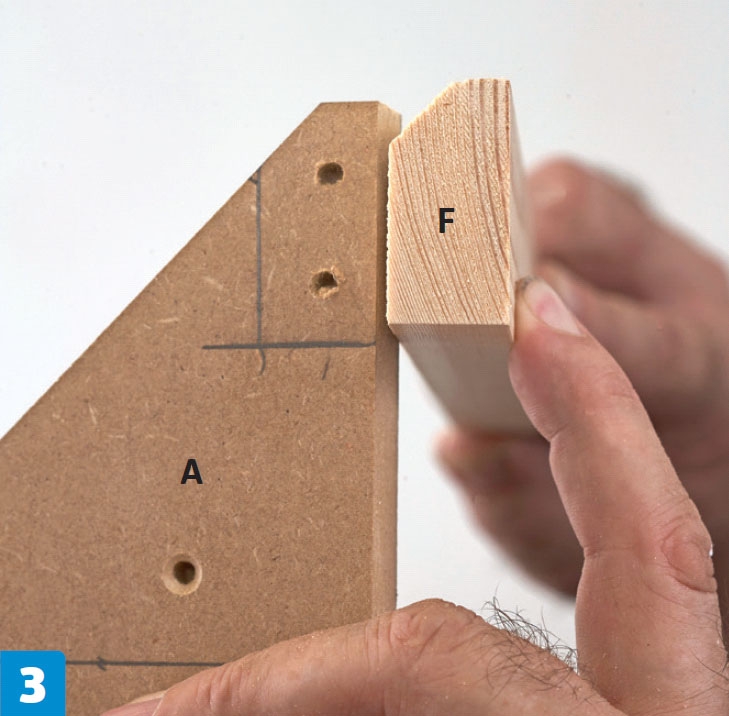

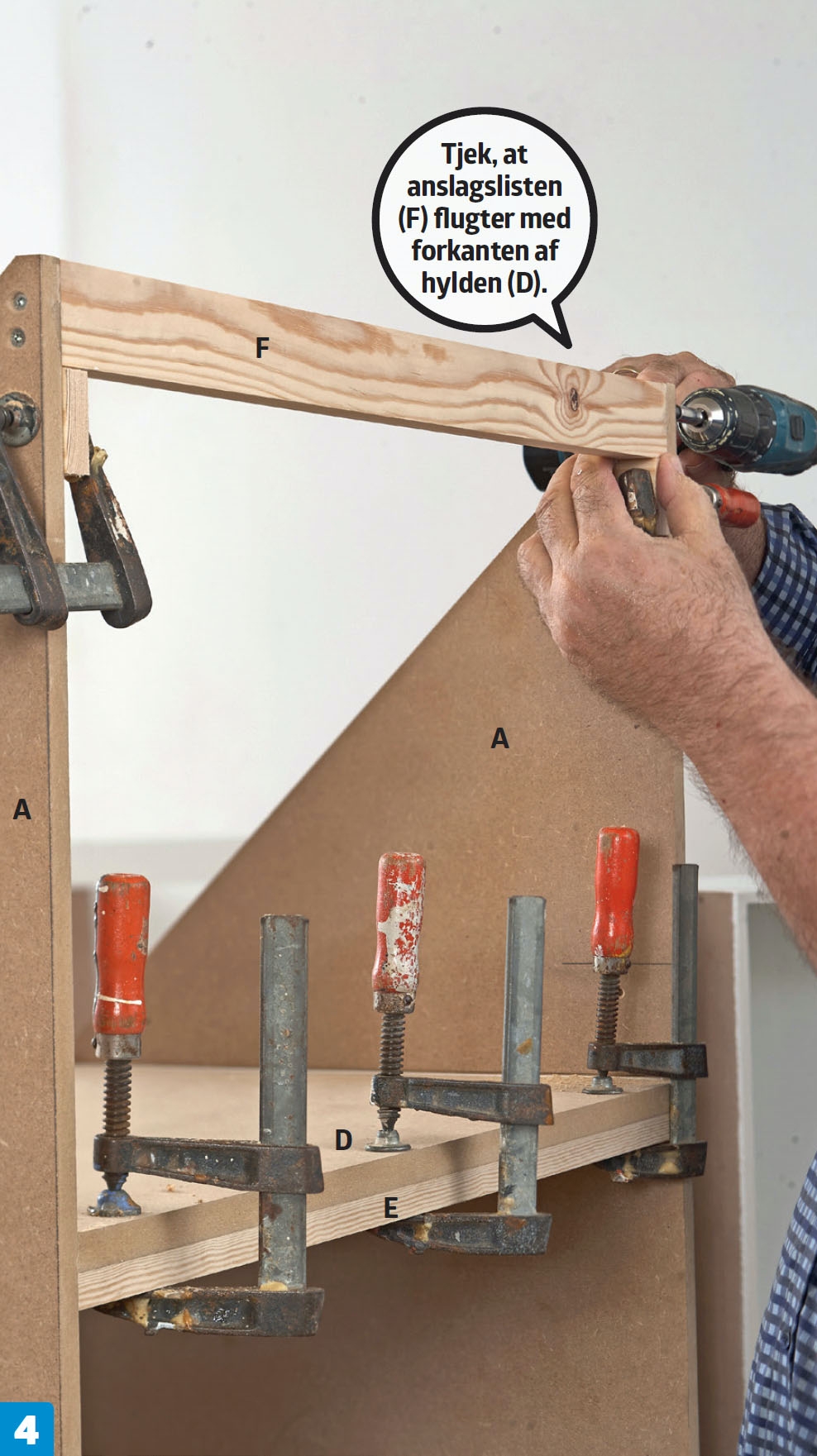

Hjørnet af anslagslisten (F) skæres af i en vinkel på 45 grader, så den passer til sidernes profil. Mærk listen op, bor for, og gør klar til undersænkning af skruehovederne.

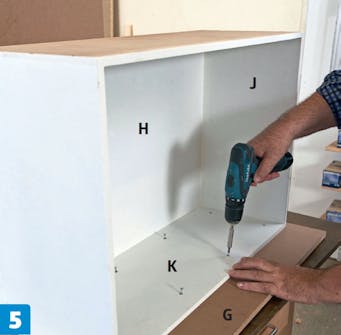

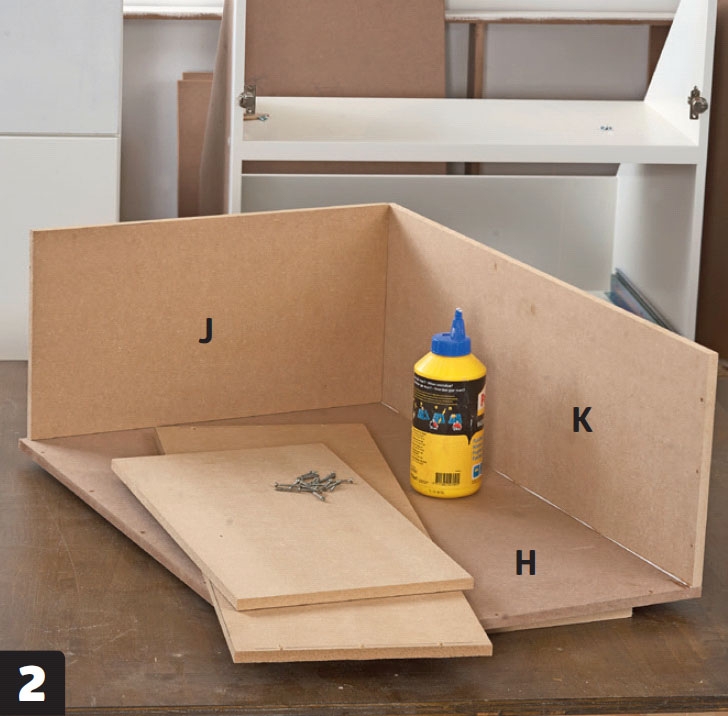

Skufferne skal glide let og ubesværet. Vi monterer skuffeudtræksbeslagene midlertidigt og saver skuffebunden (H) ud. Når den lægges ned i vinkelbæringerne, skal den køre frit. Herefter monterer vi skuffesiderne med vished om, at skuffen passer og kører, som den skal. Det er altså nødvendigt at afmontere udtræksbeslagene igen og montere skruerne i hullerne atter engang, inden vi maler. Det kan føles som dobbeltarbejde, men tiden er godt givet ud, da vi på den måde sikrer os, at det hele passer sammen.

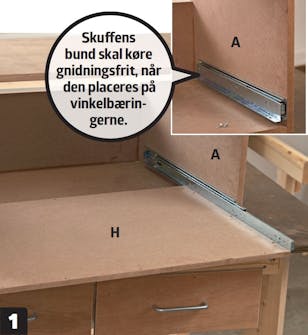

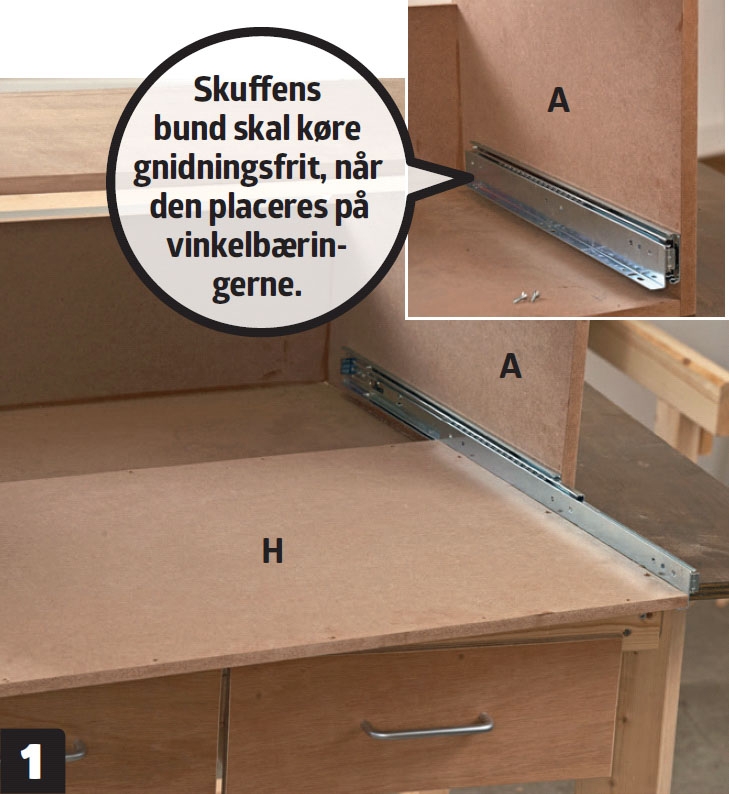

Montér skuffeudtræksbeslagene midlertidigt i begge sider (A) med et par skruer for og bag. Skuffens bund (H) saves på mål og lægges i skuffeudtræksbeslagene. Tjek, at bunden (H) kører let og ikke binder.

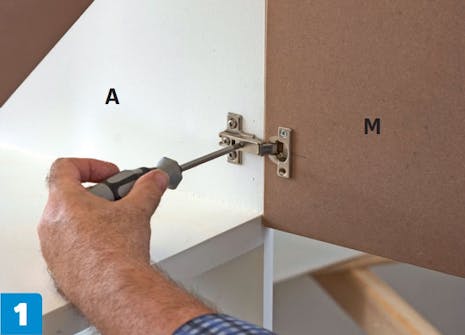

Hængseldelen i skabssiden (A) monteres permanent, mens hængseldelen til lågen (M) fastgøres midlertidigt. Hængslerne kan nemt justeres med en skruetrækker, så små “skævheder” kan rettes.

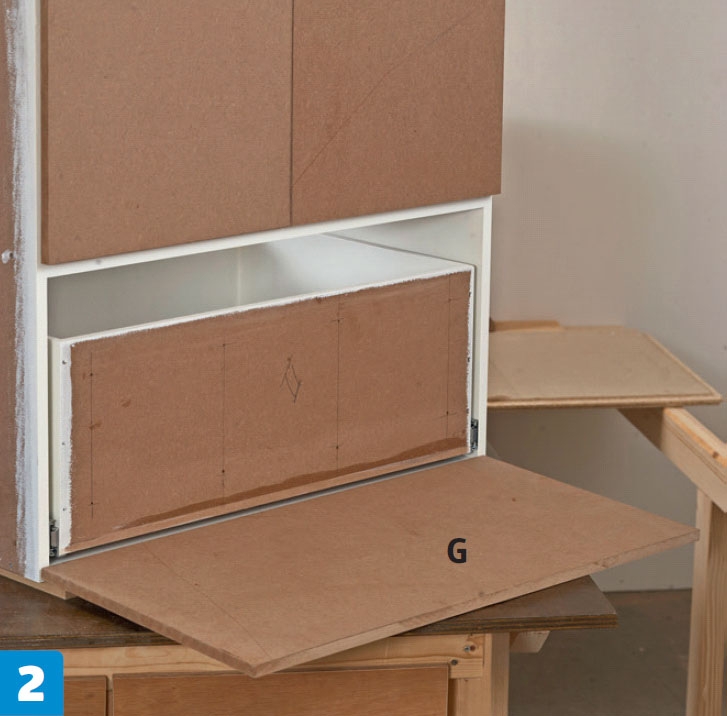

Skuffekassen lægges i skuffebeslagene og fikseres med en enkelt skrue i hver side. Skuffefronten (G) er savet på mål og skal nu fastgøres til skuffekassen.

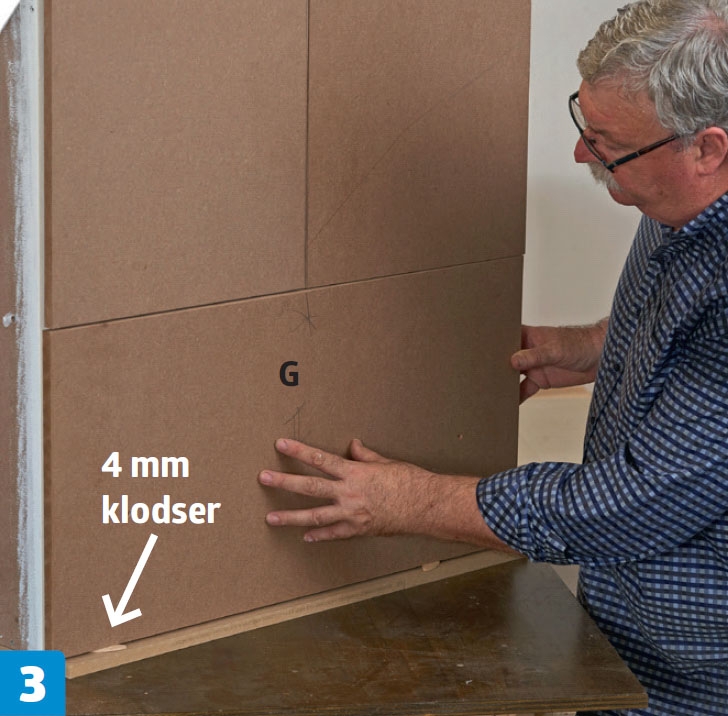

Klods skuffefronten (G) 4 mm op i bunden, og tjek, at den flugter med lågernes udvendige kanter, og at afstanden mellem skuffefrontens overside og lågernes underside er 4 mm - ligesom mellem lågerne (M).

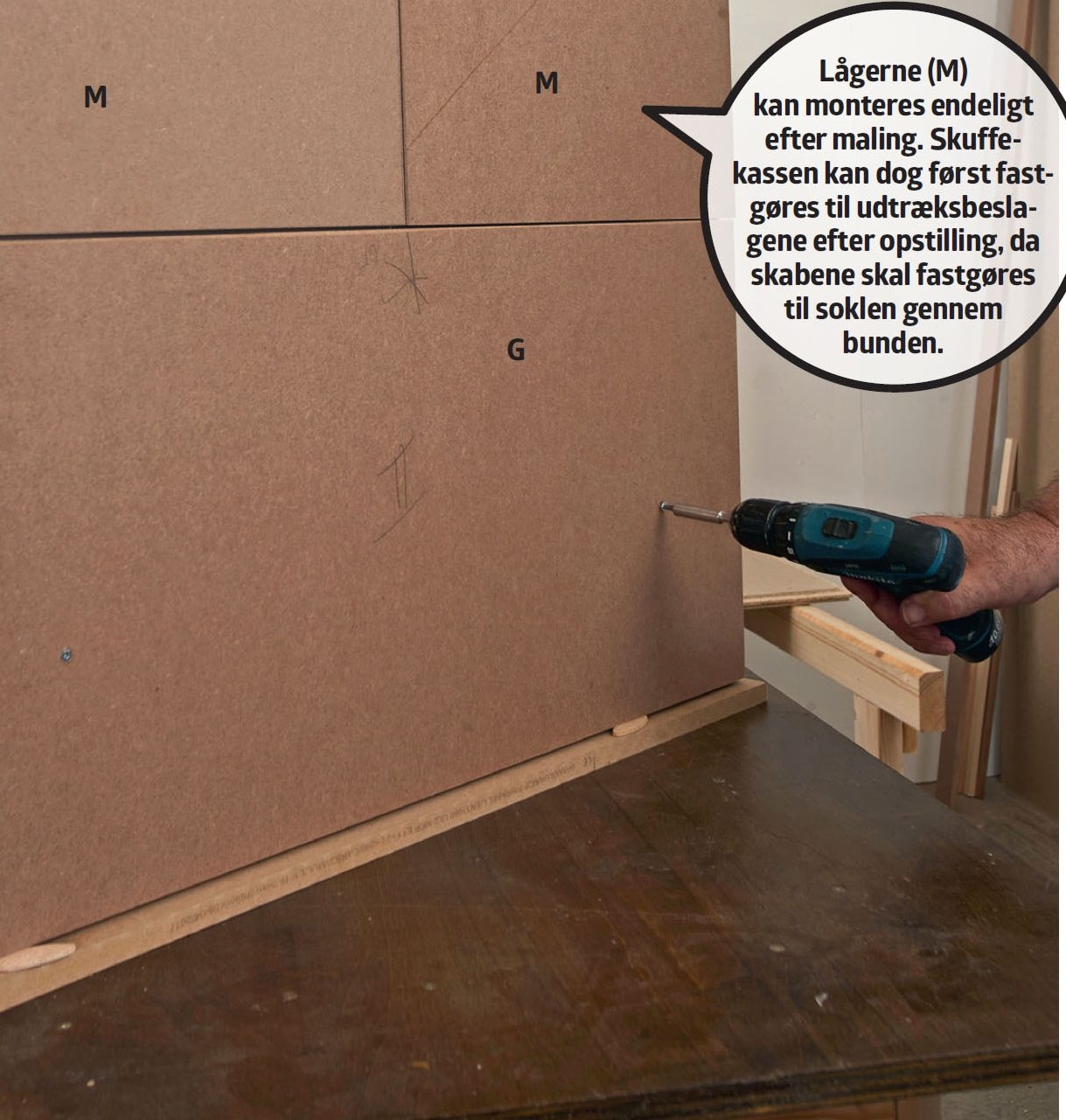

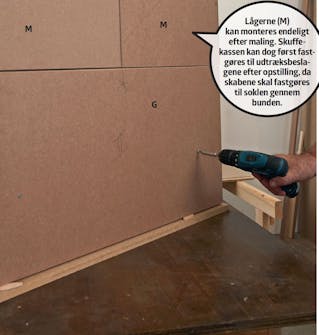

Forsyn skuffefronten (G) med et par striber snedkerlim, og fiksér den til skuffekassen med et par midlertidige skruer. Hullerne spartles, inden der males.

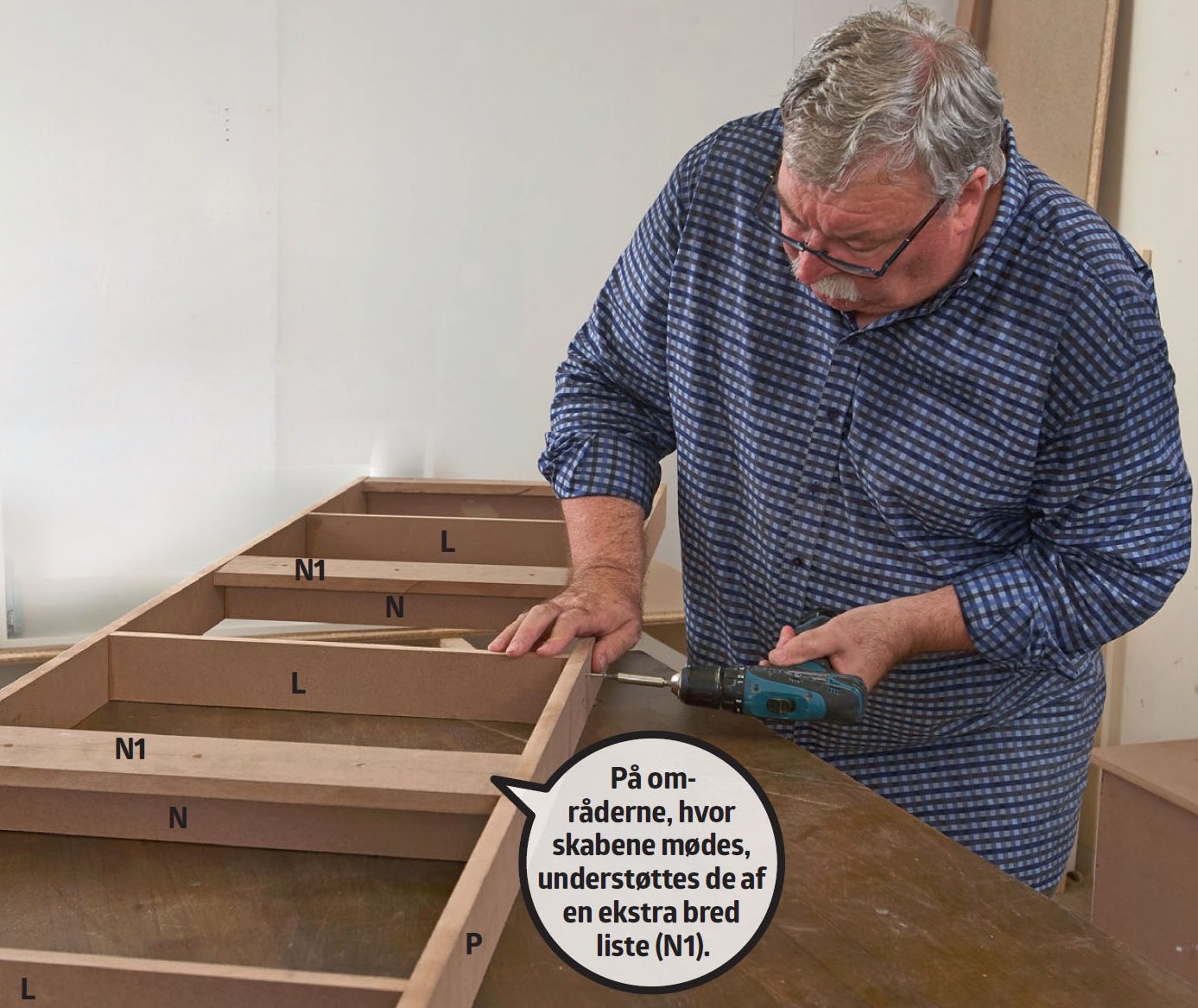

Soklen er fremstillet af 16 mm MDF-plade savet på mål. I begge ender samt ved tredjedelspunkterne, hvor skabene støder sammen, har vi monteret brede listestykker (M1 + M2), så skabene har et stabilt underlag at hvile på, og så de nemt kan skrues fast gennem skabsbunden (B). Soklen samles med lim og 4,0 x 40 mm skruer.
Se opbygningen af soklen på tegningen, og saml listestykkerne med lim og skruer. Husk at bore for og at undersænke skruehovederne. Soklens front spartles, grundes og males.

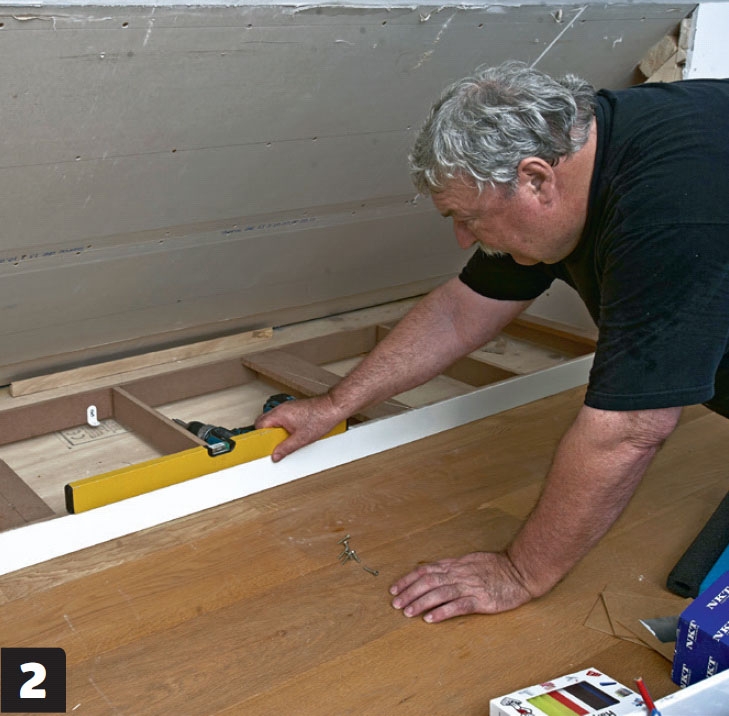

Soklen lægges på plads på gulvet. Den trækkes 3 cm ind fra det eksisterende fodpanels forkant i begge sider og bringes præcist i vater.

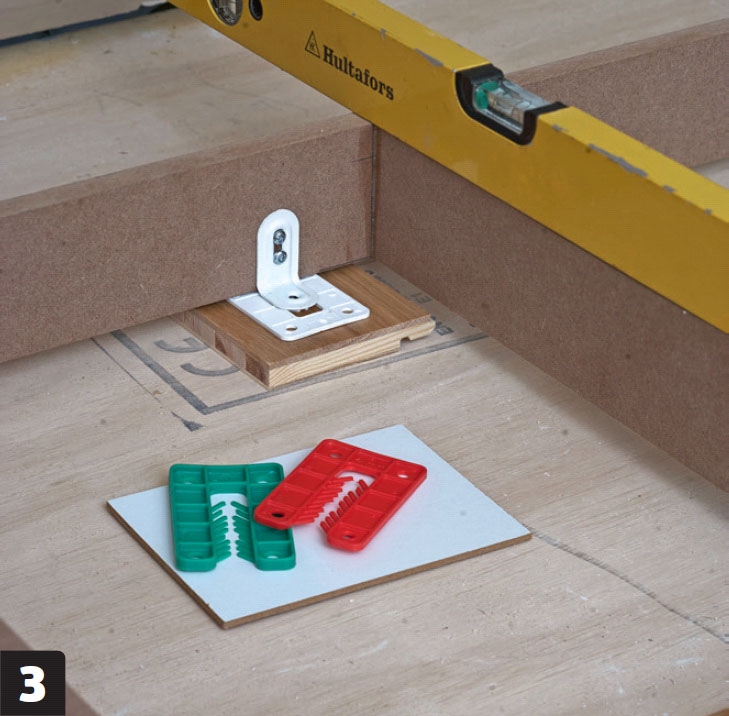

Soklen klodses op, til den er i vater, og fastholdes til gulvet med skruer igennem små vinkeljern.

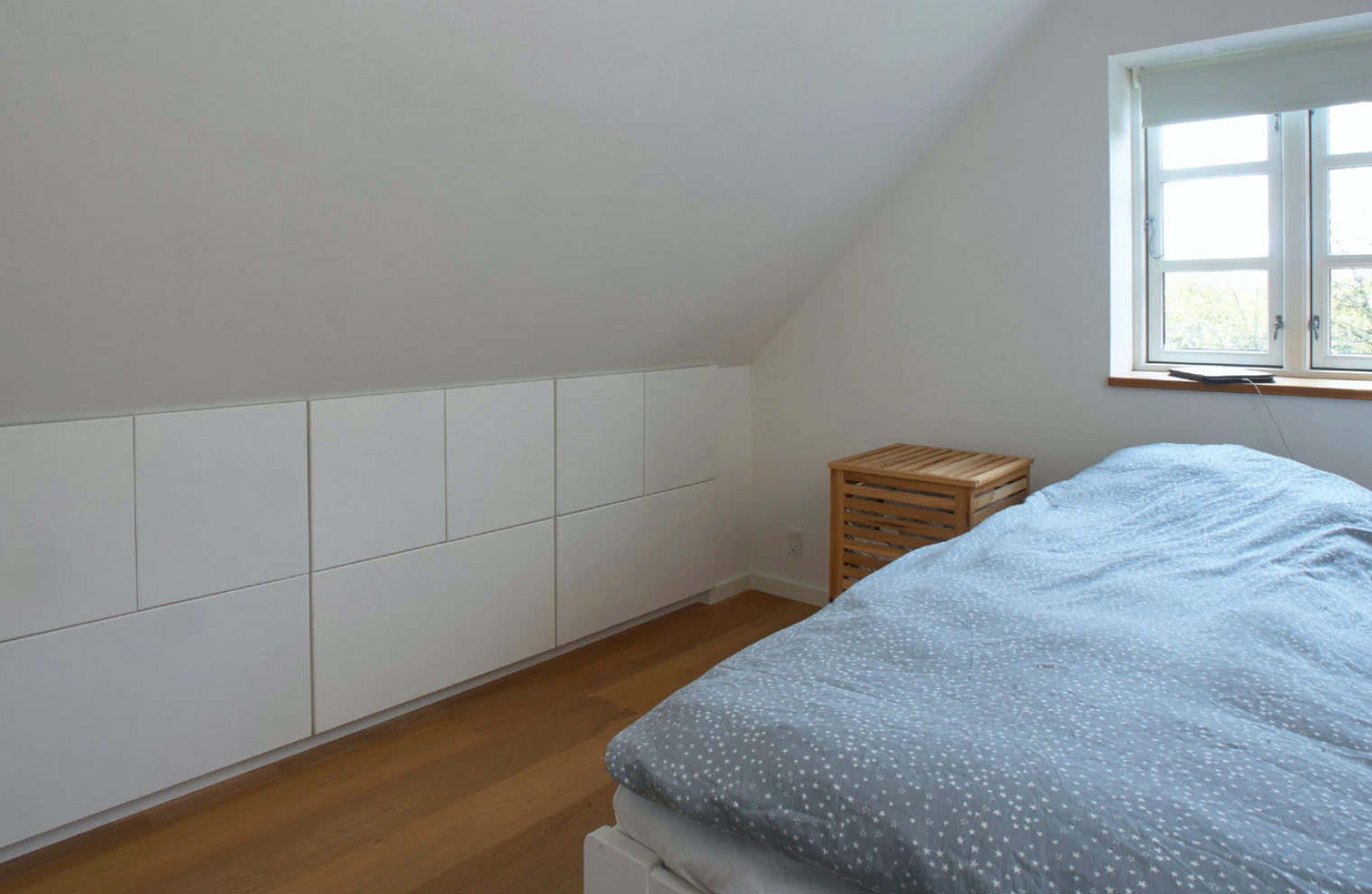

Skub det første skab på plads. Når alle tre skabe står side om side, gøres de fast til soklen med skruer gennem bundpladen (B).

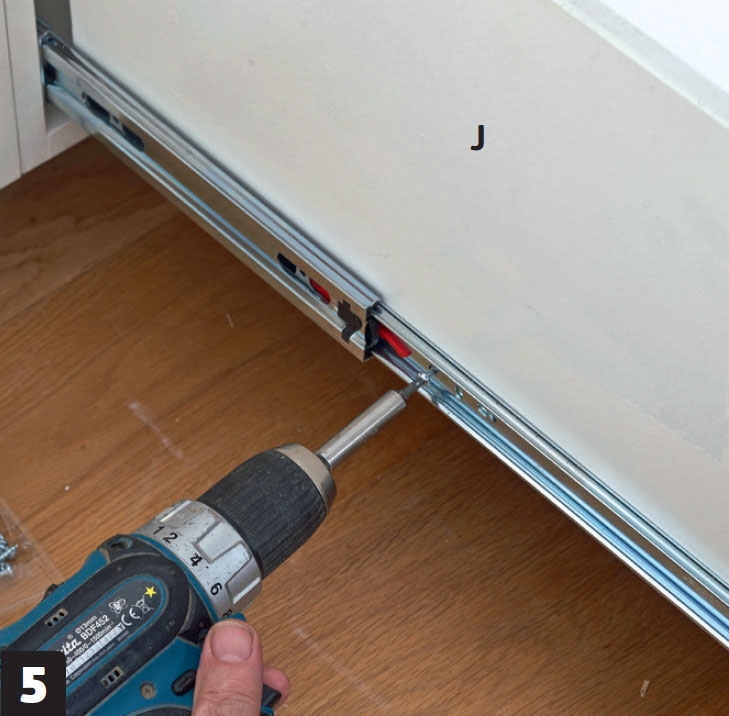

Gør skufferne fast til udtræksbeslagene, efter at skabene er gjort fast til soklen. Brug 3 stk. 3,5 x 12 mm skruer gennem de borede huller i beslagene.
Materialer
KORPUS
(til et skab på 80 x 80 x 56 cm)
16 mm MDF-plade
- 2 sidestykker (A) a 24 x 57 x 81 cm (vinklet bagside)
- 1 bund (B), 55,4 x 76,8 cm
- 1 bagstykke (C), 24,0 x 76,8 cm
- 1 hylde (D), 42,5 x 76,8 cm
- 1 skuffefront (G), 39,8 x 79,6 cm
- 2 låger (M) a 39,8 x 41 cm
15 x 33 mm fyrreliste
- 1 anslagsliste (E), 76,8 cm
21 x 43 mm fyrreliste
- 1 anslagsliste (F), 76,8 cm
SKUFFEKASSE
12 mm MDF-plade
- 1 skuffebund (H), 70 x 73,8 cm
- 2 sider (J) a 24 x 47,6 cm
- 2 sider (K) a 24 x 73,8 cm
SOKKEL
16 mm MDF-plade (til tre moduler, 7 x 48 x 240 cm)
- 3 stykker (L) a 7 x 44,8 cm
- 4 stykker (N) a 5,4 x 44,8 cm
- 2 stykker (P) a 7 x 240 cm
- 2 stykker (N1) a 10 x 44,8 cm
- 2 stykker (N2) a 5 x 44,8 cm
DESUDEN

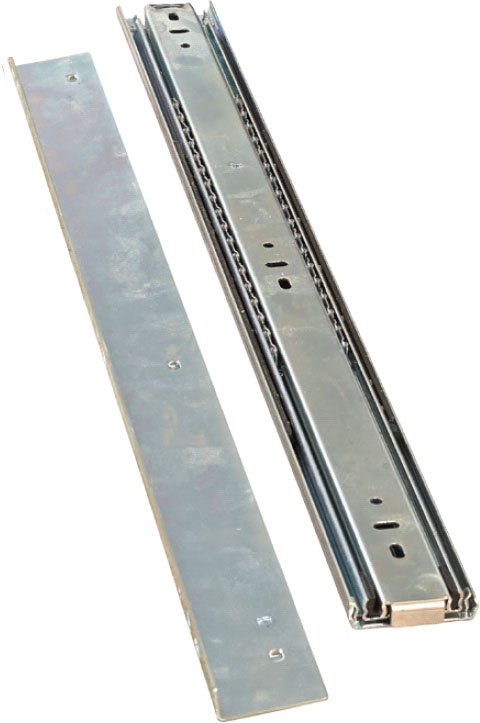

- 1 sæt skuffeudtræk, Fulterer FR 5000
- 1 sæt vinkelbæringer, Fulterer FR 5000 ASW
- 4 skabshængsler
- Grundmaling og slutmaling
- Snedkerlim
- Skruer: 3,0 x 30, 3,5 x 12, 3,5 x 15, 3,5 x 25, 4,0 x 40 og 4,0 x 60 mm
Specialværktøj
- Borestander
- Kunstbor
- Dyksav med føringsskinne
Tidsforbrug
Ca. en uge for tre skabe ekskl. tørretider.
Pris
Ca. 3.500 kr. for tre skabe inkl. sokkel og maling.
Sværhedsgrad
Samlingen af de enkelte dele er simpel. Udfordringen ligger i præcise udskæringer samt eksakte placeringer af hængsler og beslag.
Tegning

3D-model
Video
Tips & Tricks
Magasin-artikel
Hent magasin-artikel

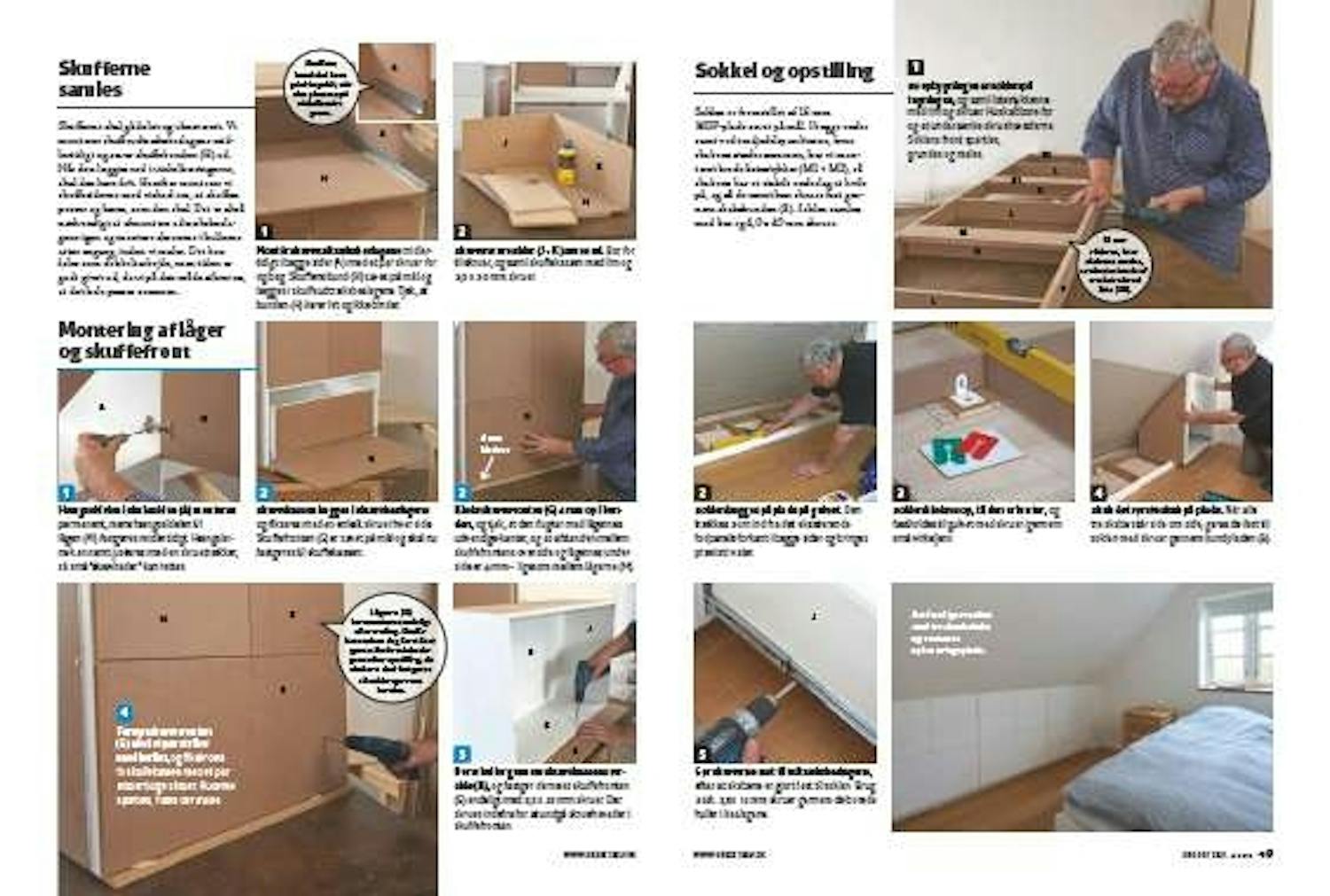

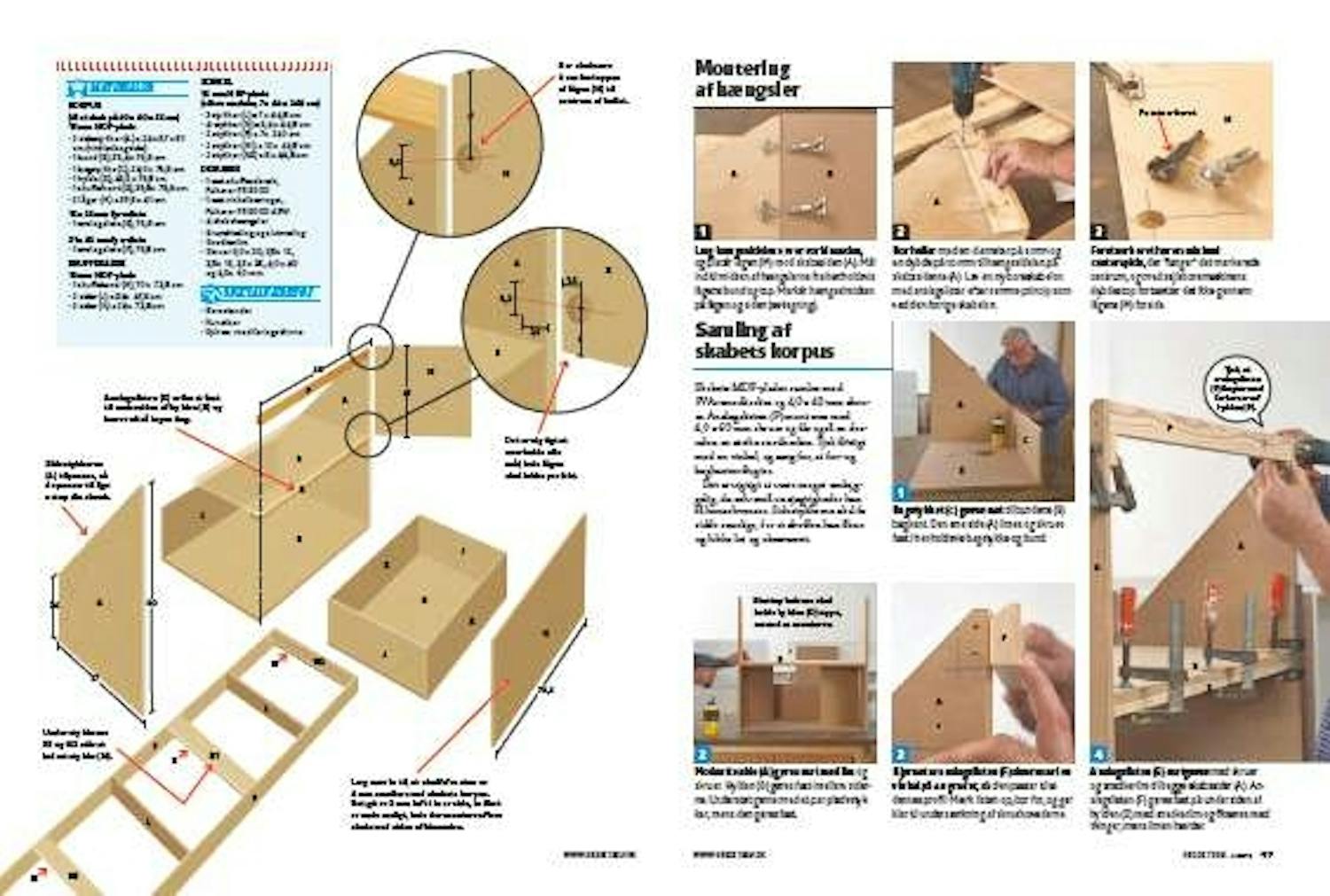

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
