Flexslange eller glatte rør?
Jo længere der er fra emfang til motor og fra motor til taghætte, desto længere flexslange skal du bruge. Og på grund af flexslangens indvendige riller bliver luften bremset mere, jo længere den skal transporteres. Du bruger derfor mere strøm, fordi du skal skrue mere op for udsugningen for at få madosen ud.
Problemet kan afhjælpes, hvis du i stedet monterer glatte rør, som tillader luften at passere noget mere uhindret. Vi vil anbefale, at flexrør over 4 meter udskiftes med glatte rør.

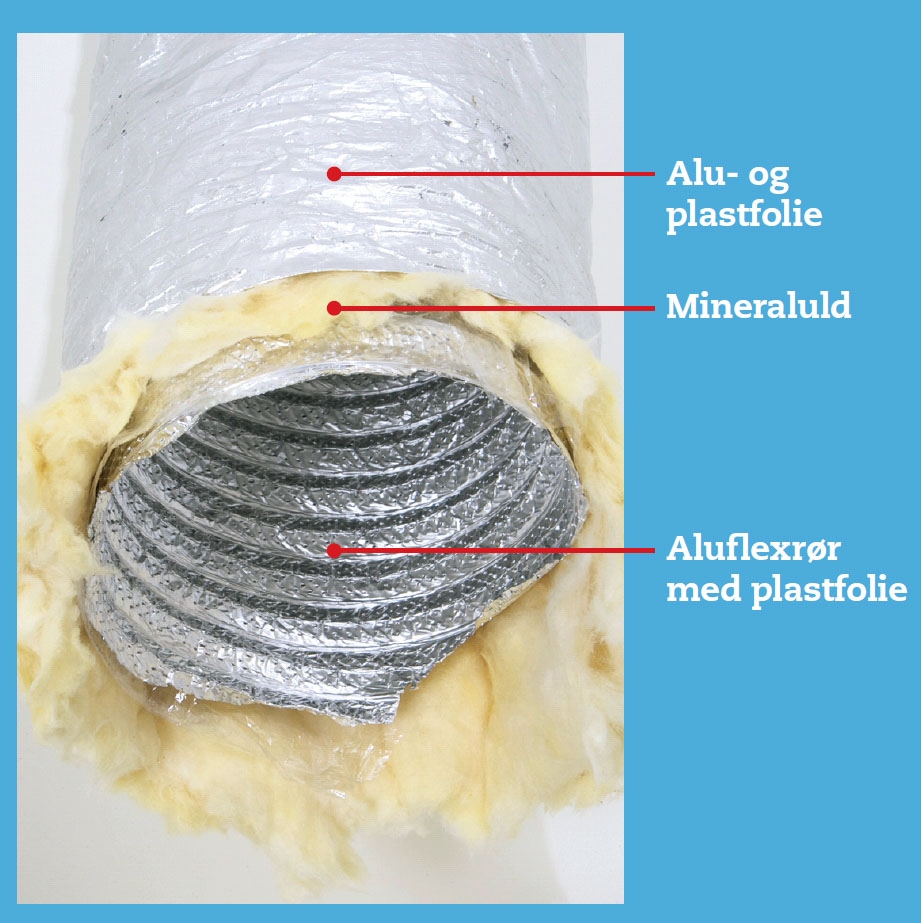

Både flexslangen og de glatte rør skal isoleres mod kondens.
Flexslange
Glat rør
Vejledning
01
Monter emfanget
6
Trin
Når du køber flexslanger eller rør til em-fanget, skal du huske på, at hvis du bruger for små rør, får du støj fra dem, selv om motoren står på loftet.
Du skal montere så store rør som muligt, med en motor, der er dimensioneret til rørene, og så skal rørene lydisoleres.
Rør, der går gennem kolde eller uopvarmede rum (fx på loftet), skal desuden isoleres, så der ikke dannes kondens inde i rørene. Det samme skal motoren, der her monteres i en kondens- og lydisolerende flamingokasse, som leveres med motoren. Kondensisolering er vigtigt, da du ellers kan ende med et emfang, der drypper ned i gryderne.

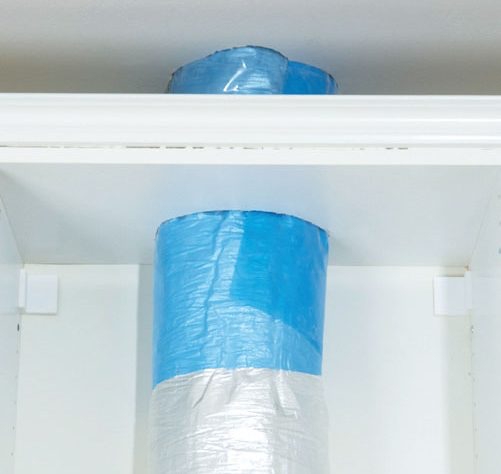

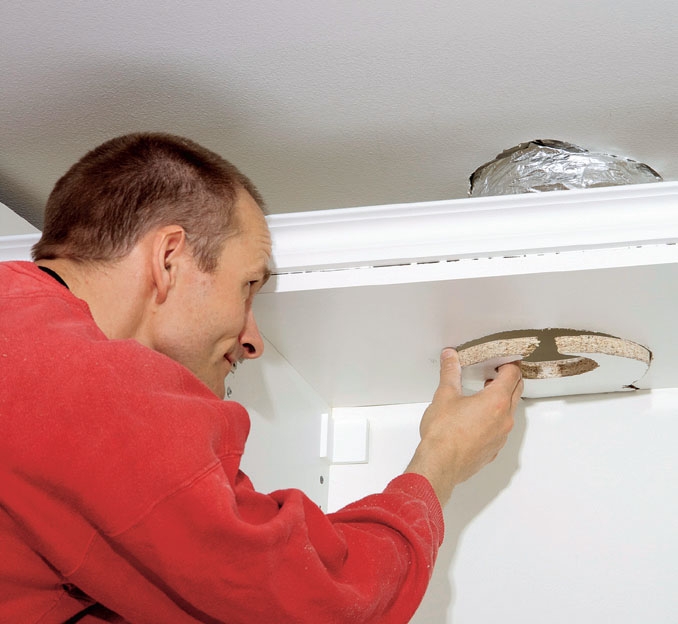

Start med at lave et hul, som passer til den nye flexslange/røret, i loftet. Lav også hul i oversiden af overskabet.
Monter en liste i hver side indvendigt i overskabet. Listerne skal bære emfanget, der skrues fast nedefra.
Skru emfangets overdel fast i listerne nedefra gennem de forborede huller. Afhængigt af hvilken model emfang du har valgt, vil ophængningen kunne afvige fra den viste.

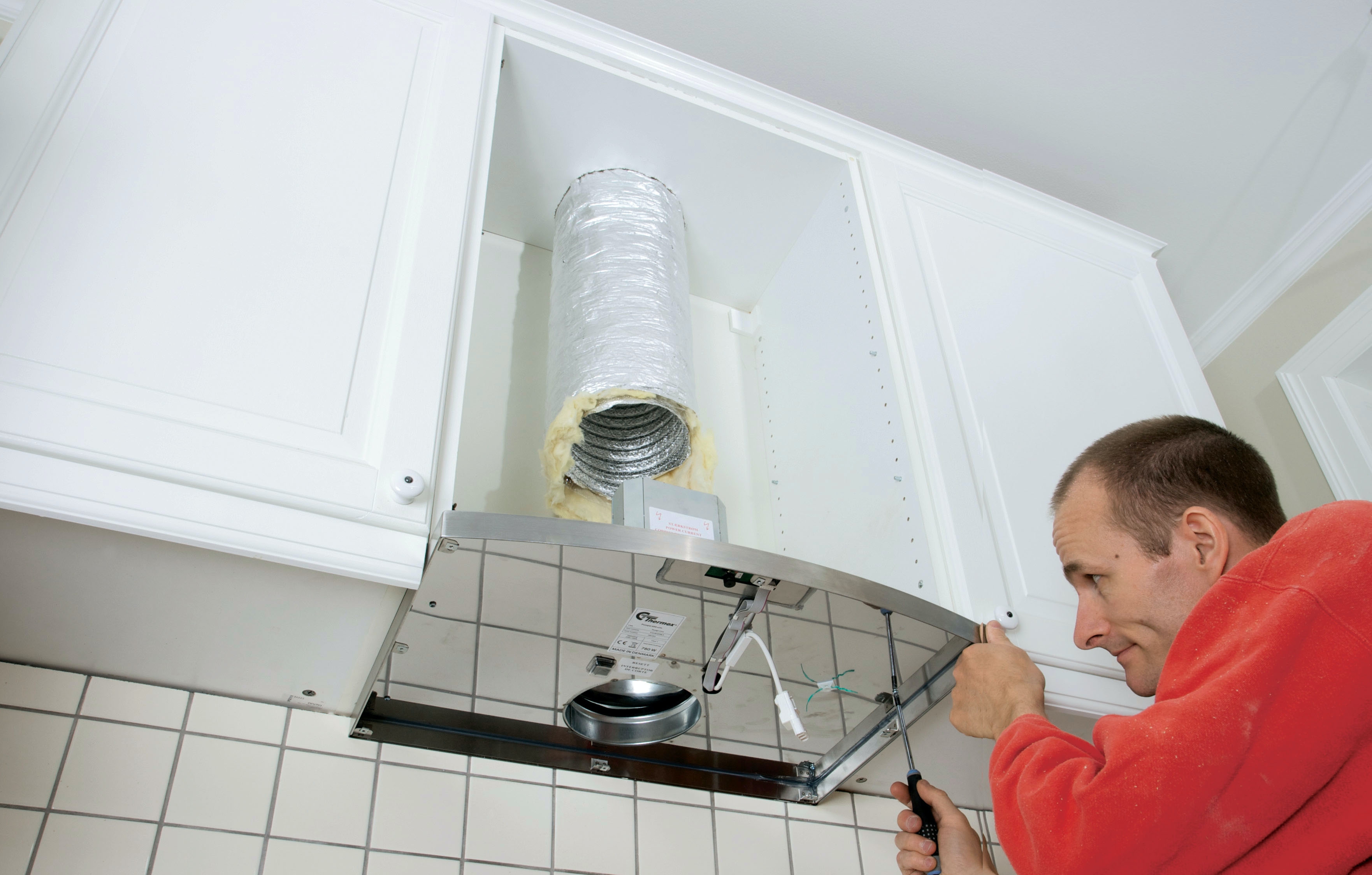

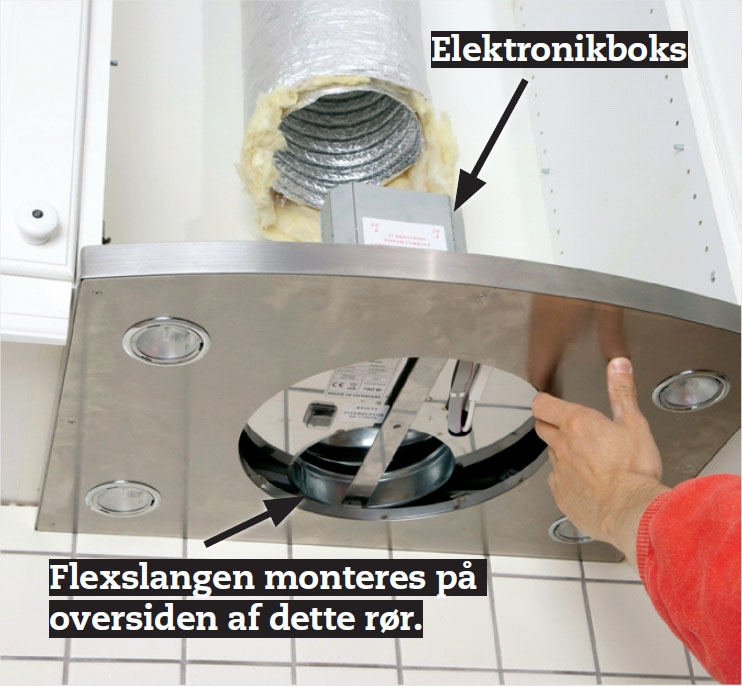

Skru nu underdelen på overdelen. Fastgør flexslangen/røret på rør-flangen bag elektronikboksen med et spændebånd. Husk, at den ene ledning skal trækkes op på loftet. Den anden skal forbindes til et strømudtag af elektrikeren.
Tegn flexslangen/røret op på hylderne, og streg lige ned langs cirklen vha. en vinkel, så du får en stor “hestesko” at save efter.

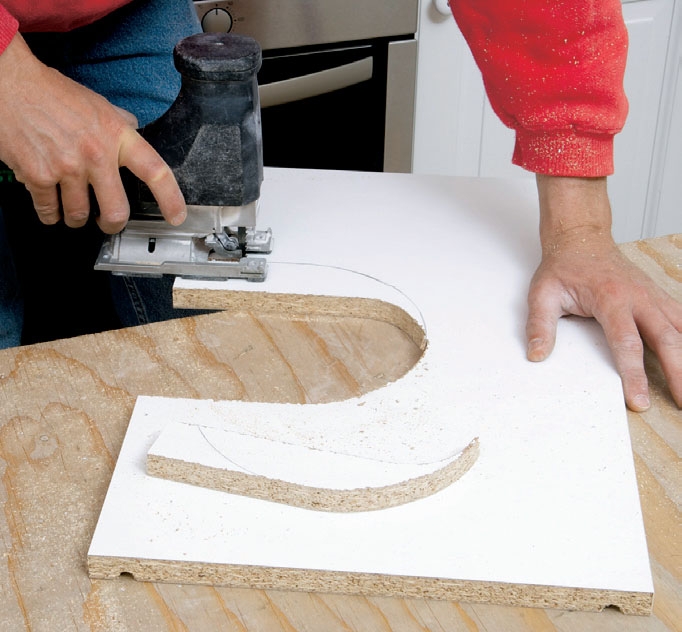

Skær rundt i “hesteskoformen” med en stiksav. Slib snitfladerne med slibepapir, og hylderne er klar.
02
Monter motoren
6
Trin
På denne motor suges luften ind i siden og sendes videre ud fra toppen. Ledningen på motoren skal forbindes med den ledning, der kommer op nede fra emfanget.

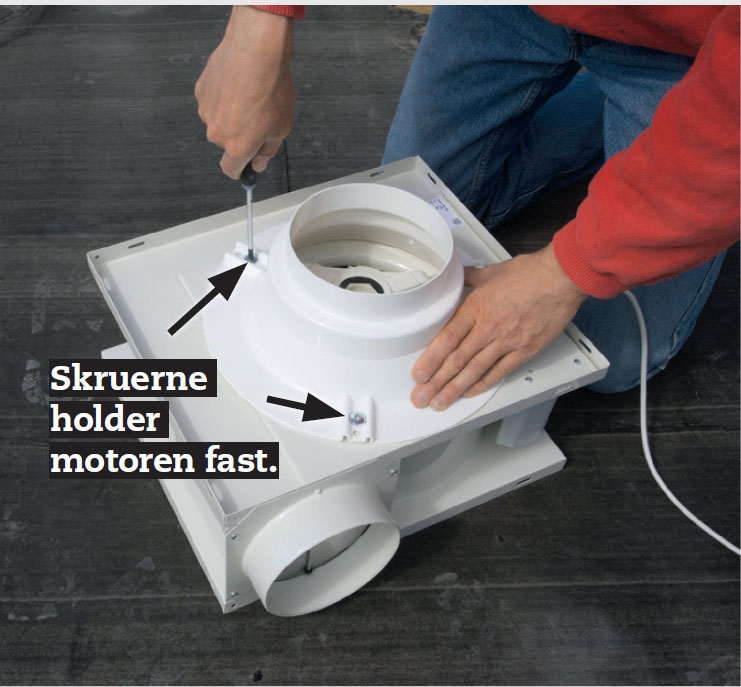

Monter den side af motoren, hvor f lexslangen fra emfanget skal sidde. Fjern de tre skruer, der holder motoren, og sæt indsugningsflangen på, før du sætter skruerne i igen.
Gør nederste del af den lyd- og kondensisolerende flamingo-kasse fast til loftbrædderne med to skruer med store spændskiver. Her er isoleringen rundt om fjernet.
Sæt motoren og den øverste del af flamingokassen på plads. Monter derefter flexslangen/røret, der skal gå mellem motor og taghætte.

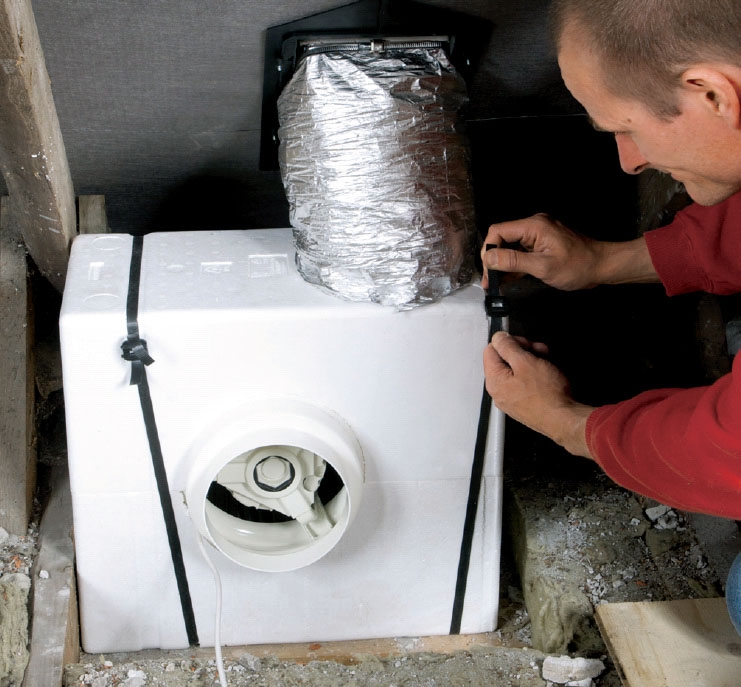

Stik de medfølgende spændebånd af plast ind under flamingokassen forneden. Saml dem over kassen, og stram dem til uden at mase kassen.

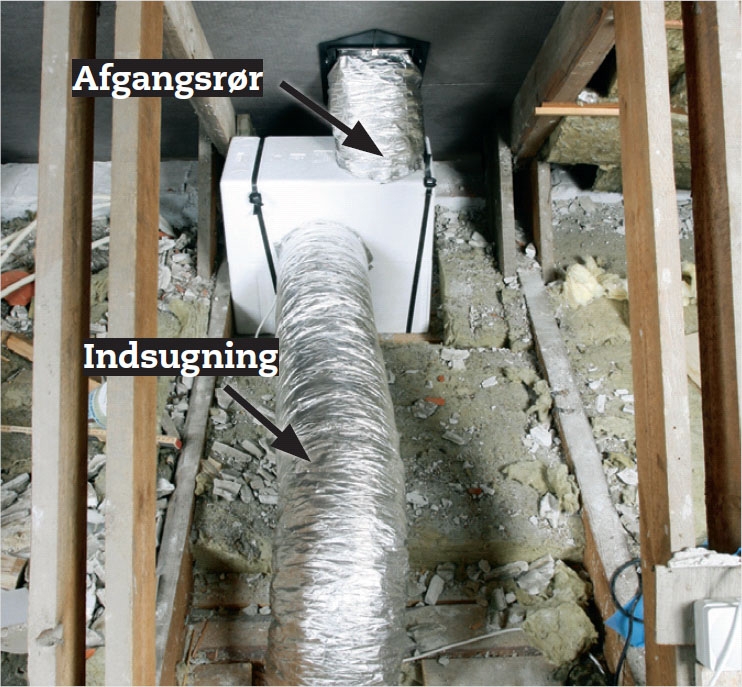

Sæt flexslangen/røret fra emfanget fast på motoren. Nu skal der bare gøres rent, så er der klar til at fylde op med isolering på loftet.
Materialer
- Emfang
- Motor til loftmontering
- Isoleret flexslange
- Spændebånd
- Evt. taghætte
- 2 lister, fx 21 x 43 mm
- Skruer
Den viste model hedder Thermex Pompei. Se mere på: www.thermex.dk
Tidsforbrug
2-4 timer, afhængigt af om den eksisterende taghætte er stor nok.
Pris
Emfang cirka 9000 kr. Motor cirka 5500 kr. Isoleret flexslange cirka 300 kr./m
Sværhedsgrad
Medmindre det store hul til slangen støder på en bjælke, er der ingen problemer.
Tegning
Motoren ud af køkkenet

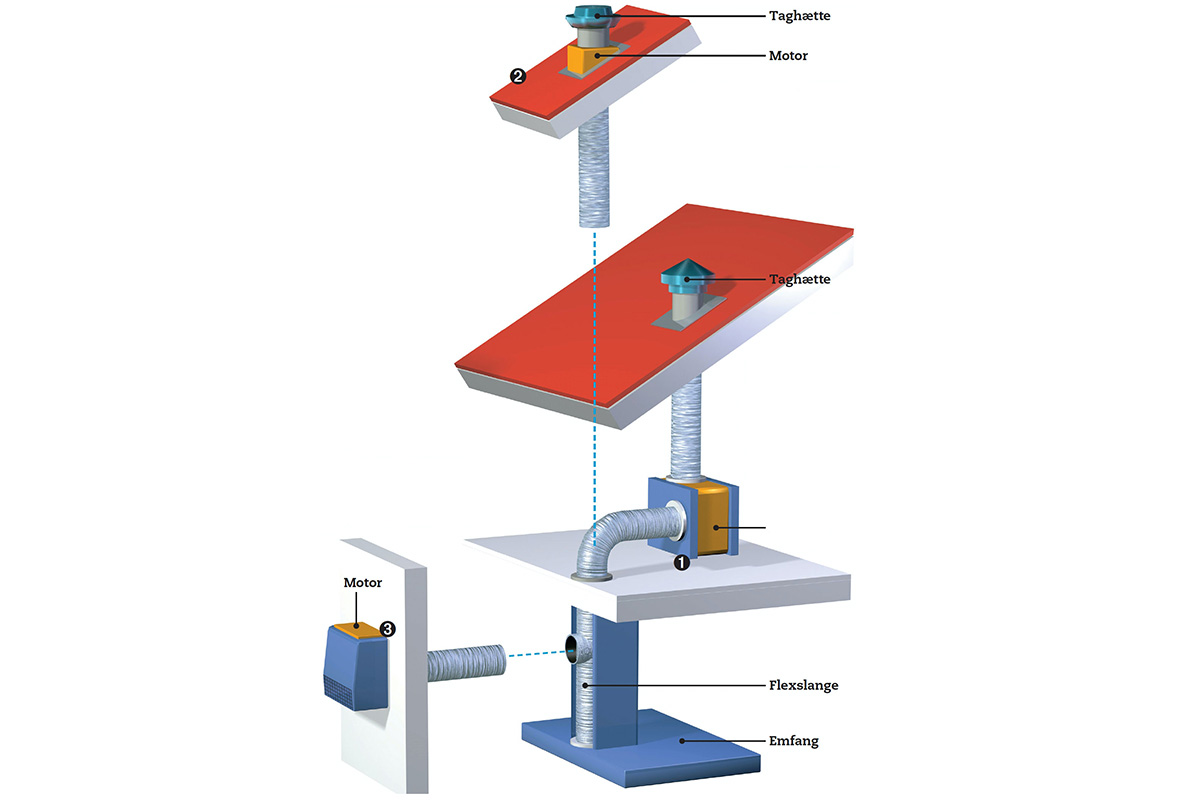

Motoren til emfanget kan monteres på flere måder. I artiklen har vi placeret den på loftet (1) , men den kan også sidde på taget (2) eller på en ydervæg (3).
Tips & Tricks
Magasin-artikel

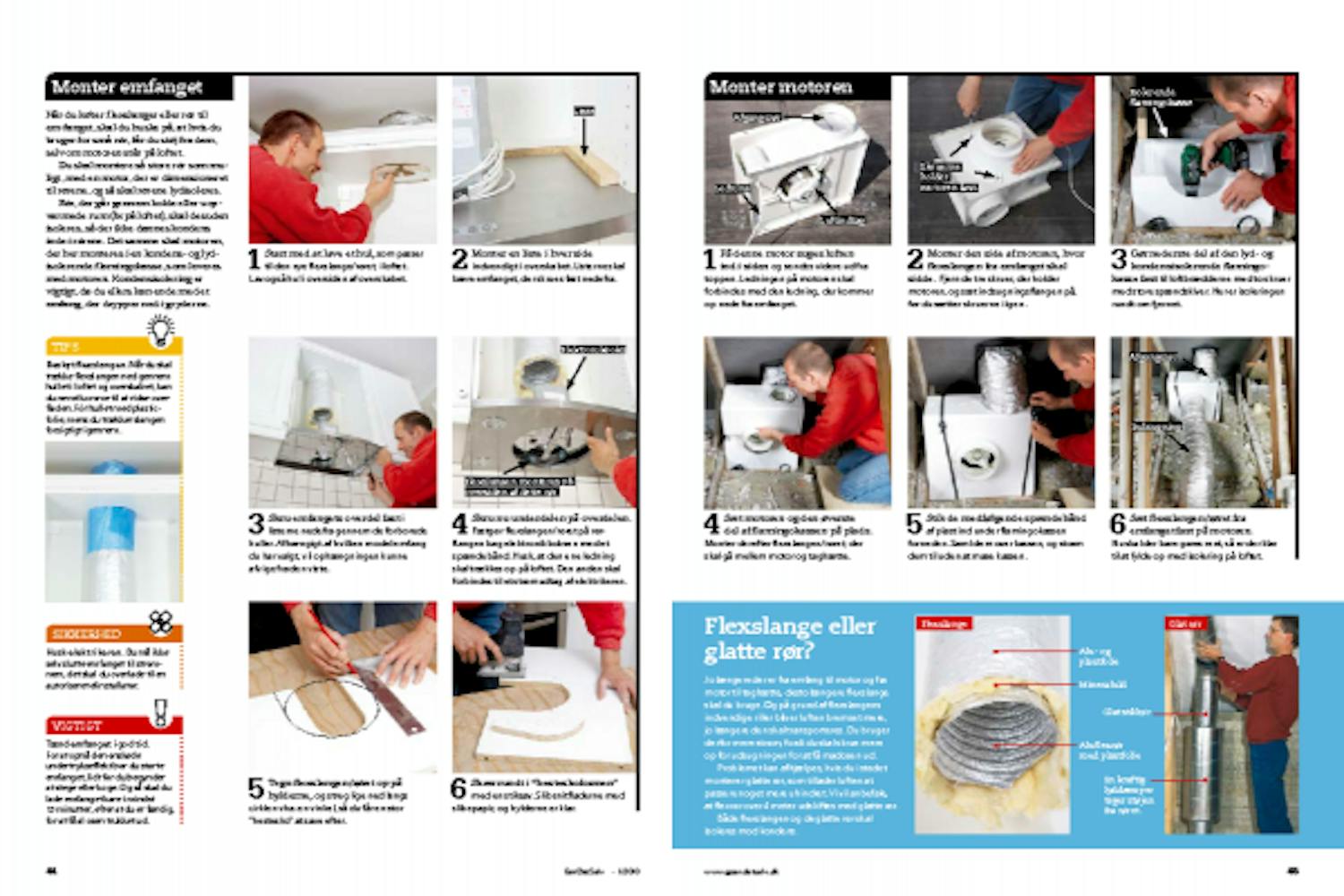

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
