Klik et varmt gulv

Print Gem artikel

Den lette og sikre vej til et trægulv med vandbåren varme er at lægge et lamelopbygget klikgulv på gulvplader, som fra fabrikken er forsynet med riller til varmeslangen.

Sværhedsgrad
Tidsforbrug
2 uger
Pris
40.000 kr/30 m2

Intro

Gulvvarmen har i de senere år for alvor bredt sig fra det støbte gulv i badeværelset til alle slags gulve i hele huset. Og med den kombination af vandbåren varme, gulvplader med spor til slangerne og et smart klikgulv, som vi lægger her, er det også en fantastisk god og nem løsning.

Du slipper for klodsede radiatorer, og du får et lunt trægulv, hvor temperaturen styres langt hurtigere end i et støbt gulv.

Den samlede konstruktion, som vi lægger på det gamle undergulv, er under 4 cm tyk, og det er der de fleste steder plads til uden de store ombygninger. Fodpanelerne skiftes, og indfatningerne ved døren kortes en smule af i bunden, men det er det hele. Og selv om arbejdet er ganske stort, giver det på mange måder sig selv i kraft af materialerne:

• De specielle gulvplader med riller til varmeslangen skrues på det gamle gulv.

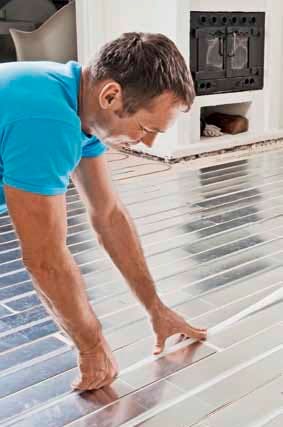

• De tynde metalplader, der fordeler varmen, trykkes ned i gulvpladerne.

• Varmeslangen trykkes ned i rillerne.

• Det nye gulv klikkes sammen ovenpå.

De største overvejelser går gerne på, hvordan du skal lægge slangen, så du får varmen fordelt bedst - især når du som her arbejder med to rum, der forsynes med varme fra samme sted.

Og så er det naturligvis kompliceret at koble slangerne på varmeanlægget, men det overlader de fleste nok til fagfolk.

Vejledning

Rummet ryddes og det nye gulv planlægges

Log ind eller køb adgang for at læse dette afsnit

Forarbejdet afhænger naturligvis meget af, hvilket gulv du bygger oven på. Her fjerner vi i begge rummene fodpaneler, dørtrin og det gamle parketgulv og står med et gulv af træfiberplader på strøer.

De er nemme at arbejde videre på: kan skrue de rillede plader til slangerne direkte på underlaget og skal bare sikre, at pladerne vender på tværs af strøerne, så de er understøttet bedst.

1

Vi fjerner panelerne og det gamle gulv - og får en vvs’er til at fjerne den gamle radiator og montere blandeshunten, der skal sende varme ud i gulvet. Det må du godt selv, men for de fieste er det for svært.

2

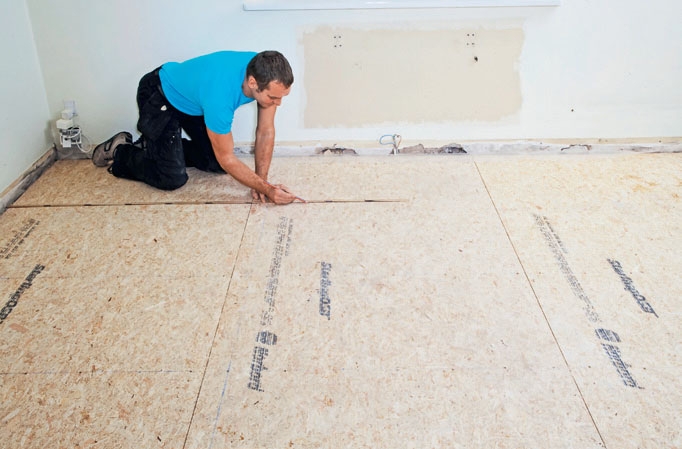

Vi måler begge rum op, så vi kan planlægge dem i en samlet løsning. Selv om vi lægger et dørtrin imellem dem, er det pænest, at de synlige gulve spiller sammen, og varmen kommer fra ét sted.

3

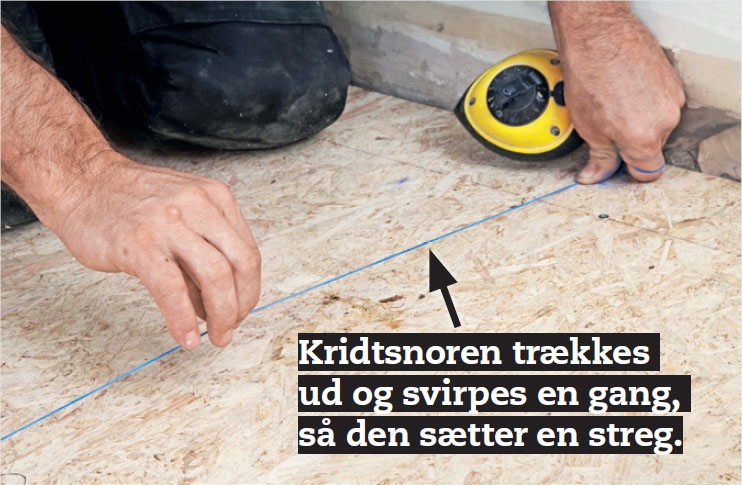

Vi slår en kridtstreg på gulvet, så vi får en regulær linje at styre ud fra - det er sikrere end at arbejde ud fra en væg, som næsten altid vil være lidt skæv og ujævn.

4

Så måler vi ud, regner, tegner og lægger plader på prøve for at finde ud af, hvordan slangerne skal løbe. De bør løbe langs de kolde ydermure først.

5

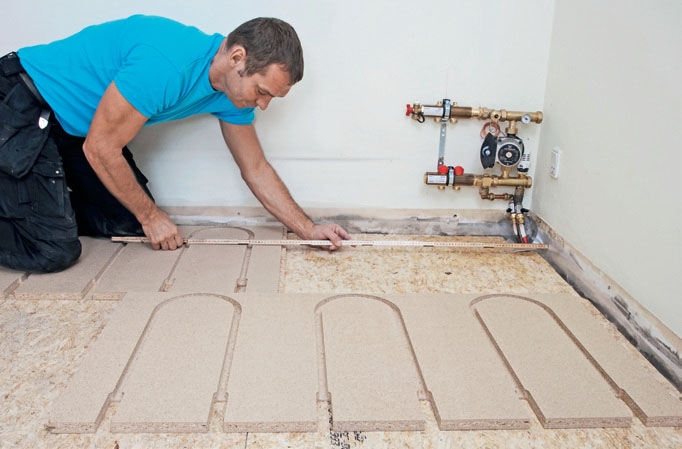

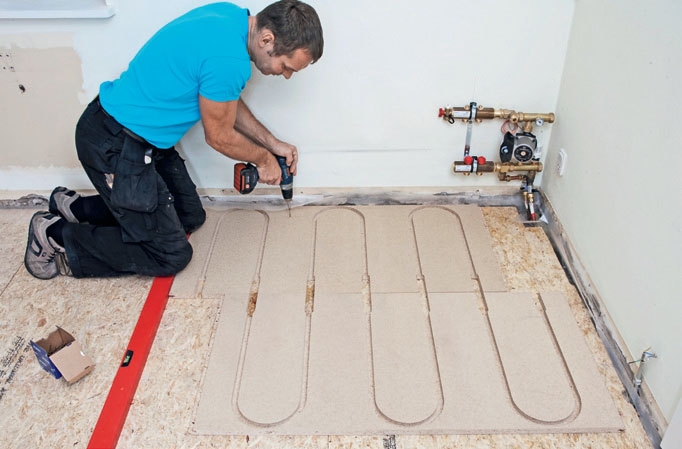

Under planlægningen lægger vi vendepladerne alene, uden de lange lige stykker imellem. Det viser os, hvordan slangen kommer til at løbe.

Spånpladerne lægges og de sidste spor åbnes

Log ind eller køb adgang for at læse dette afsnit

Nu er vi klar til at lægge spånpladerne med riller til slangerne. Systemet her har både lange plader med parallelle spor og korte vendeplader, som sender slangen tilbage i modsat retning. Du bliver ofte nødt til at fræse eller skære nogle ekstra riller, og måske lader du et sted slangen løbe mellem pladerne.

Pladerne skæres til, samles med lim i not og fer og skrues fast i undergulvet.

1

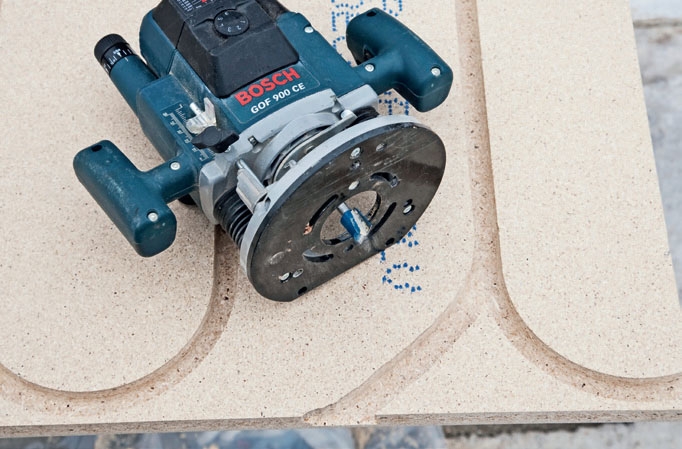

På den første vendeplade fræser vi et indløb, så slangen kan komme ind til sporene i en blød bue. Det nemme og sikre er at købe et 20 mm notjern, som efterlader et spor i den rette bredde.

2

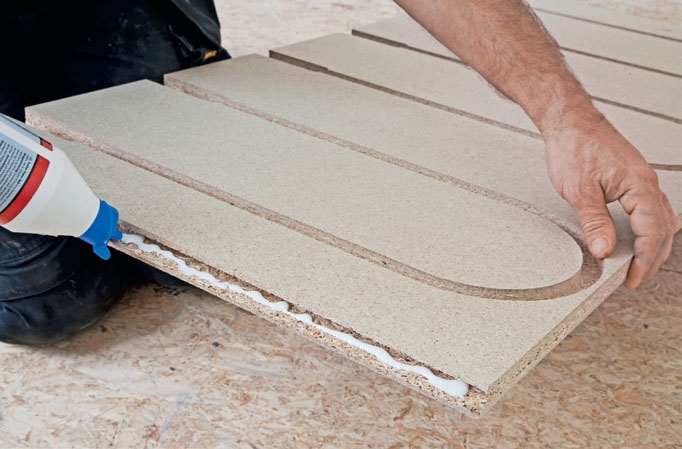

Den første vendeplade lægges på plads med lim i fer og not og skrues til undergulvet med 4,2 x 55 mm Plata-Flexskruer. Vi retter til efter vores kridtstreg og bygger videre med de næste vendeplader.

3

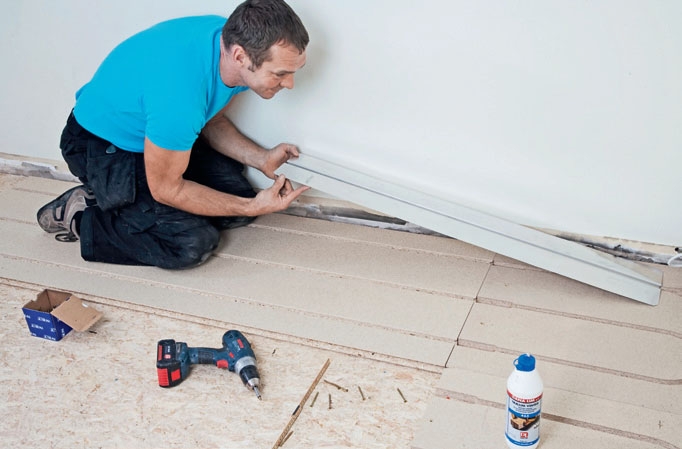

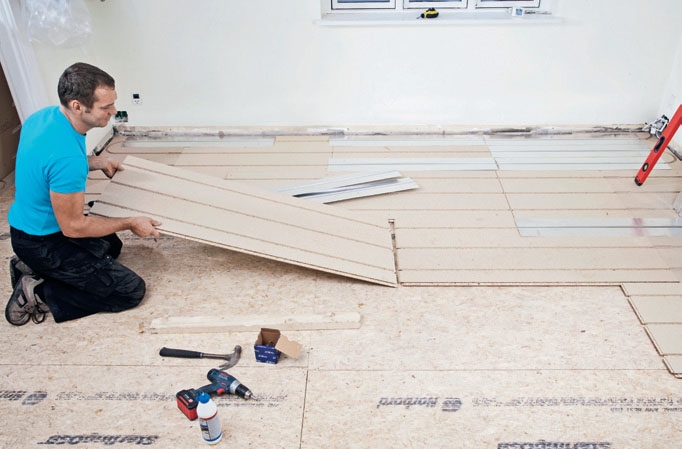

Ligeløbspladerne lægges i forlængelse af vendepladerne. Vi retter igen ind efter rettesnoren og en varme fordelingsplade, så sporene fortsætter præcist fra plade til plade.

4

Ligeløbspladerne limes også i fer og not og skrues fast med PlataFlex-skruer. Der sættes skruer for hver 60 cm og i tre rækker på tværs af pladerne.

5

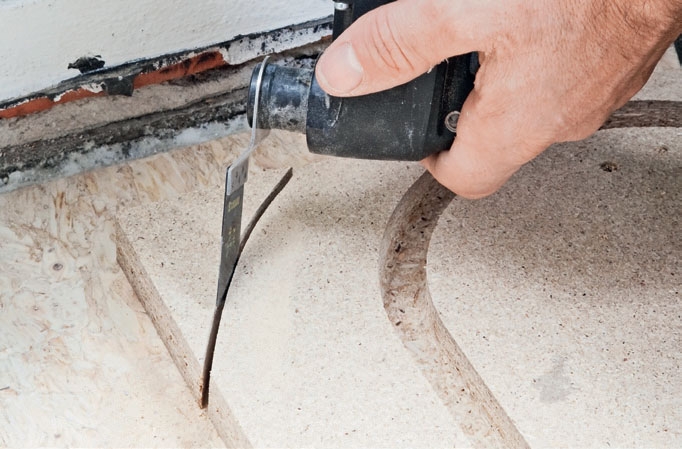

Du kan stadig gøre plads til et stykke varmeslange, når pladerne er lagt, og så er en multicutter smart. Her giver vi fremløbet til nabostuen et sving.

Varmefordelingsplader trykkes på plads

Log ind eller køb adgang for at læse dette afsnit

Varmefordelingspladerne er en meget vigtig detalje: Hvor man i de støbte gulve lader betonen optage og fordele varmen, er det i trægulvet aluminiumsplader, der spreder varmen. Disse fordelingsplader trykkes ned i spånpladernes riller - nogle producenter anbefaler, at de fastholdes med et enkelt papsøm. I længden kortes de af ved at knække dem i et passende spor. Resten lægger du i næste række, så intet går til spilde.

1

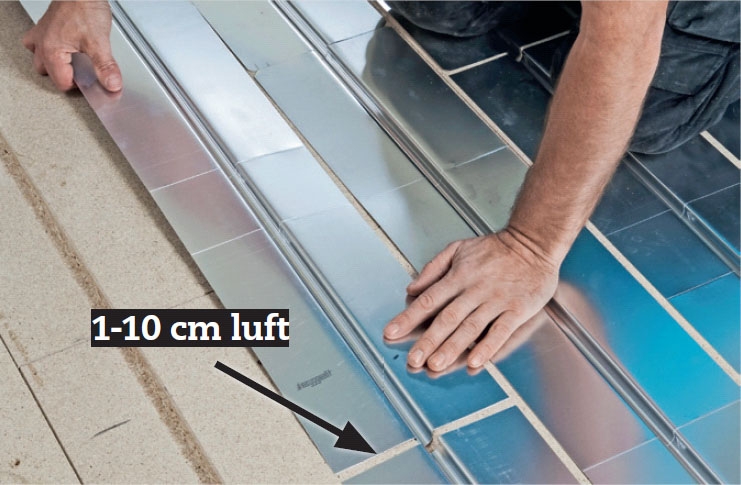

Varmefordelingspladerne lægges med mindst en centimeters afstand, så metallet kan udvide sig, når det varmes op. Pladelængden afgøres af de forberedte knæk, så afstanden fordeles jævnt i rækken.

2

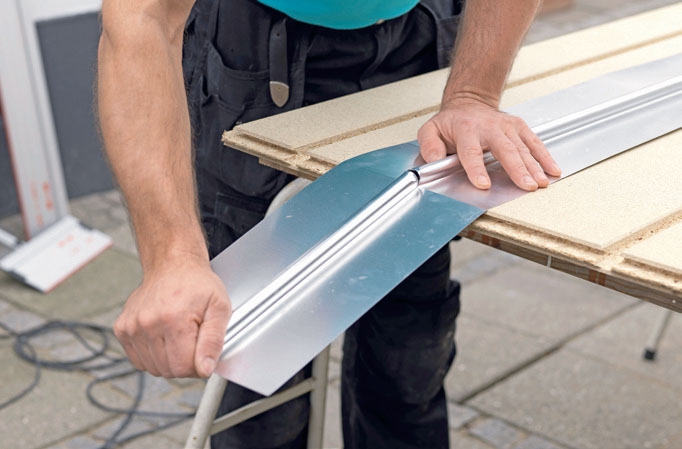

Varmefordelingspladerne kortes let af. De skal ikke klippes af i længden, men knækkes i de spor, de er født med. Læg pladen med rørvulsten opad, og buk den ved en af de forridsede streger.

3

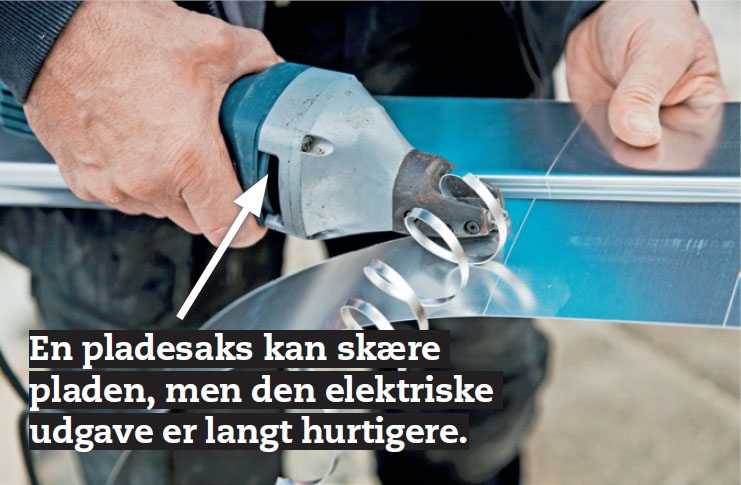

Du må skære en plade igennem i længden, hvis et spor ude ved væggen ikke har plads til fordelingspladen fuld bredde - det er nemlig pladen, der holder slangen på plads i sporet.

Varmeslangerne lægges og forbindes

Log ind eller køb adgang for at læse dette afsnit

Varmeslangen lægges lynhurtigt ud - hvis I er to om det. Ellers vil det tage en hel dag og efterlade dig godt frustreret. Den ene bærer den store rulle og styrer slangen, mens den anden trykker den fast i sporene - eller gør den fast med kabelbøjler, hvor den kører uden spor.

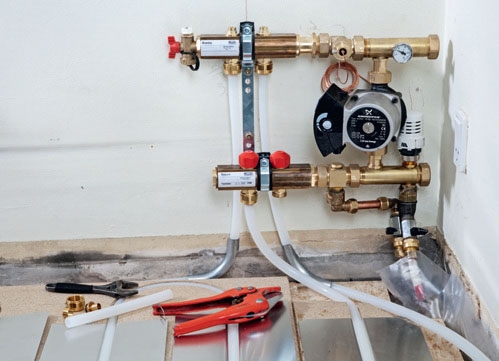

Slangen forbindes til centralvarmen via en blandeshunt, der sikrer en så lav temperatur i slangen, at træet tåler det.

1

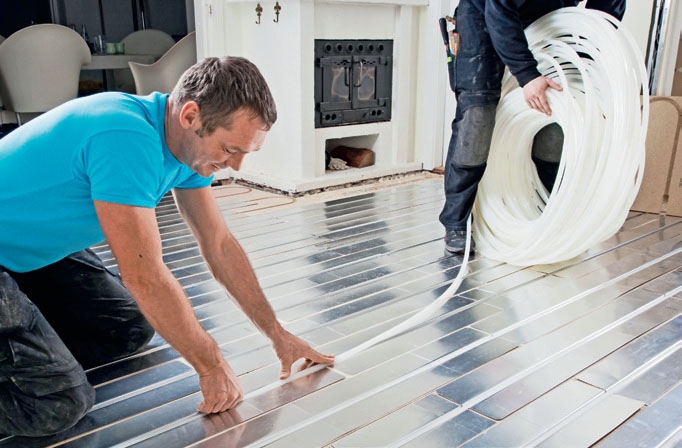

Slangen trykkes grundigt på plads i rillerne, efterhånden som din makker ruller den ud foran dig - det her er helt sikkert en opgave for to mand. Slangen bliver holdt fint fast af sporene i fordelingspladen.

2

I enderne drejes slangen rundt og lægges løst rundt i den buede udfræsning. Når du er kommet et lille stykke ned ad næste rille, ligger slangen igen helt sikkert i pladerne.

3

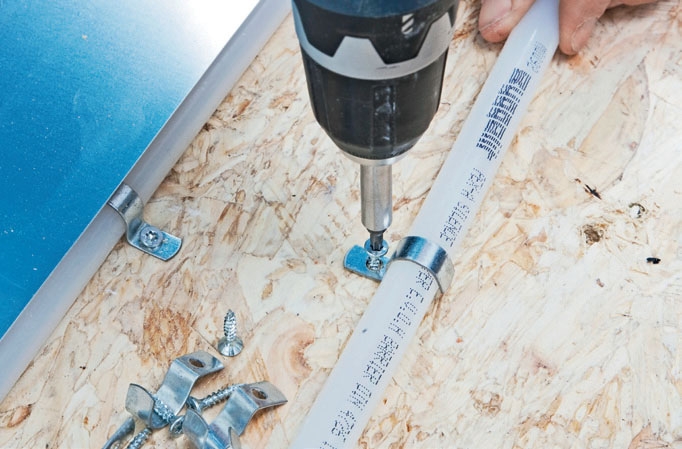

De to slanger til nabostuen lægger vi langs en væg ved siden af de rigtige plader med spor. De spændes i stedet fast til undergulvet med kabelbøjler.

4

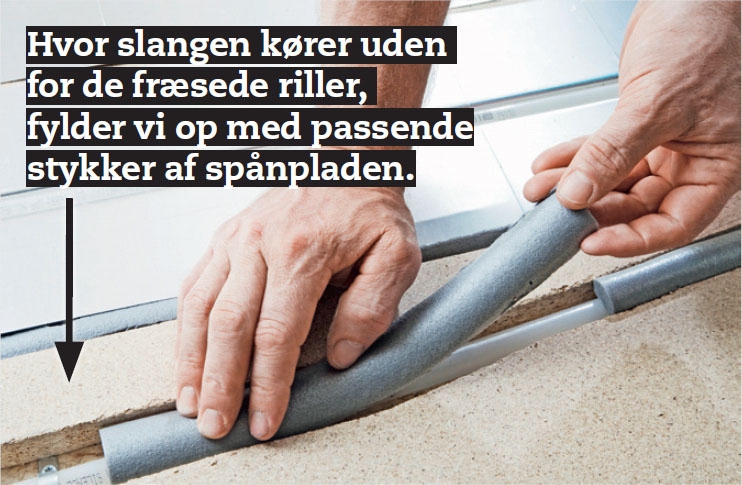

Slangerne til nabostuen isoleres med rørmuffer, så gulvet i stuen her ikke varmes op, bare fordi der mangler varme i det næste rum.

Det nye gulv klikkes sammen over varmen

Log ind eller køb adgang for at læse dette afsnit

Moderne klikgulve er rigtig nemme at lægge - hvis du begynder helt rigtigt. Tag dig tid til at måle og regne og tælle, til du har en god idé om, hvordan du begynder bedst. Pas især på, at du ikke ved at begynde med et bræt i fuld bredde ender med en smal strimmel ved den modsatte væg; så er det meget bedre at skære lidt af i begge sider. Her tager vi også hensyn til, hvordan de to rum hænger sammen.

1

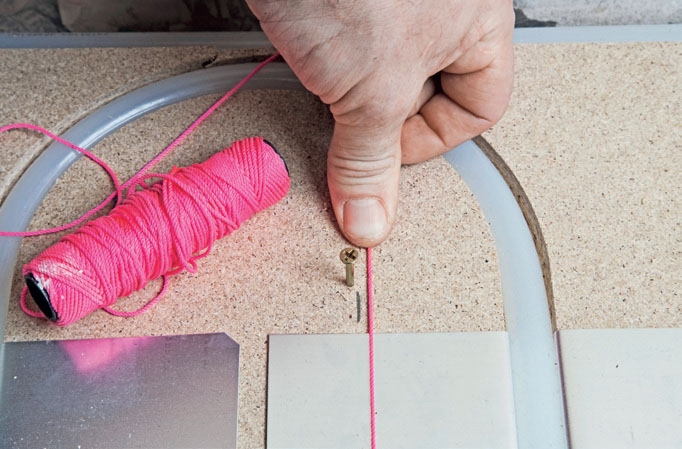

Vi slår igen en streg gennem hele rummet, så vi har en ret linje at lægge det nye gulv ud fra. Da fordelingspladerne ikke er til at slå en streg på, trækker vi denne gang en snor at måle ud fra.

2

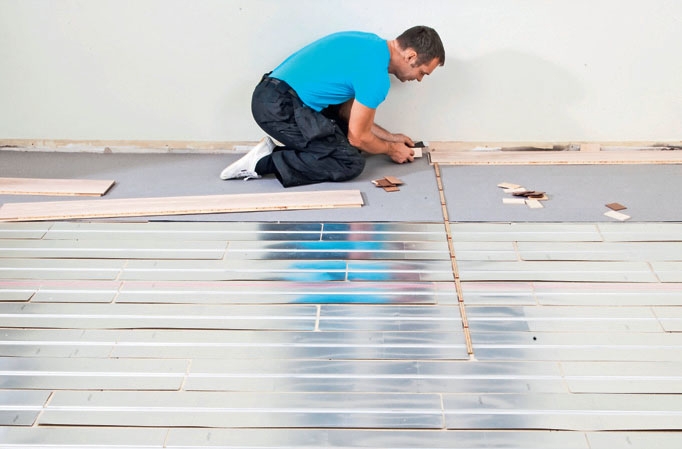

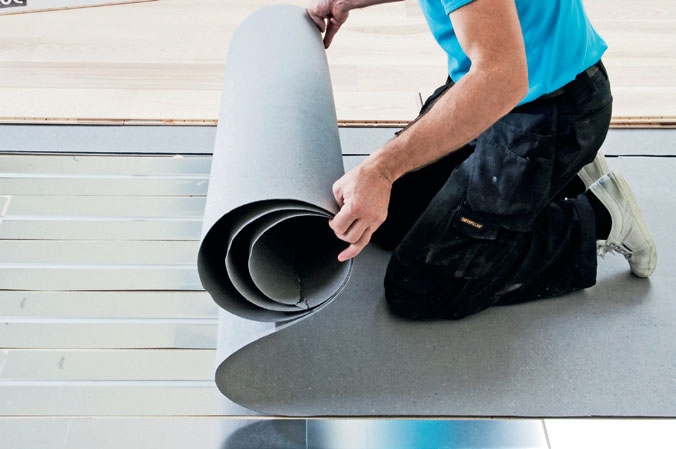

Gulvvarmepladerne dækkes med gulvpap, inden klikgulvet lægges ud. Det beskytter pladen og fjerner knirkelyde.

TIPS: Læg pappet ud med ydersiden opad, så løfter det sig ikke i enderne bagefter.

3

Den første række gulvbrædder lægges med klodser ud mod væggen, så vi får den fra producenten foreskrevne luft ud til væggen og samtidig sikrer, at det ligger lige i forhold til vores rettesnor.

4

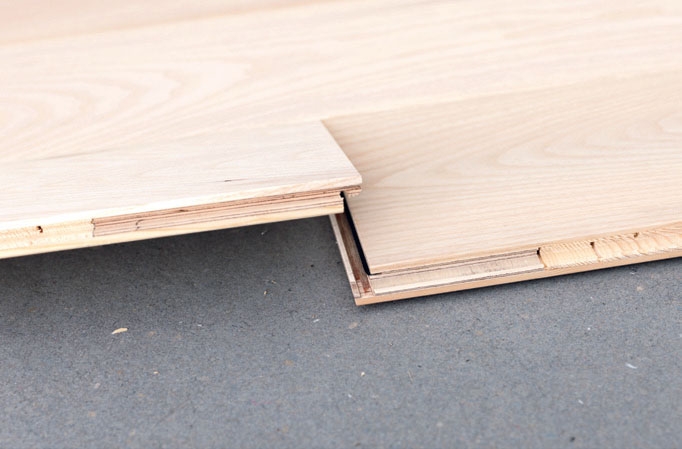

Gulvbrædderne lægges et for et og klikkes fast. Vi behøver altså ikke først at samle en hel række, før den klikkes på plads; gulvet har nemlig endesamlinger, der låses sammen af brædderne i næste række.

5

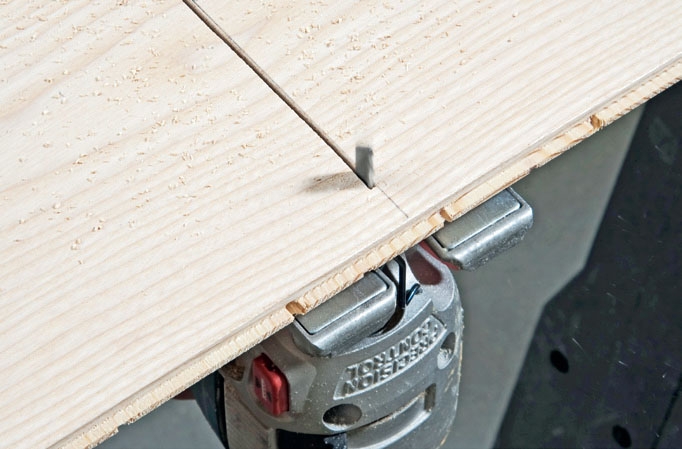

Til at korte det sidste bræt i hver række af bruger vi bare en stiksav, endesnittet kommer til at ligge skjult under fodpanelerne. Stumpen bruges som start på næste række, så endestødene forskydes.

6

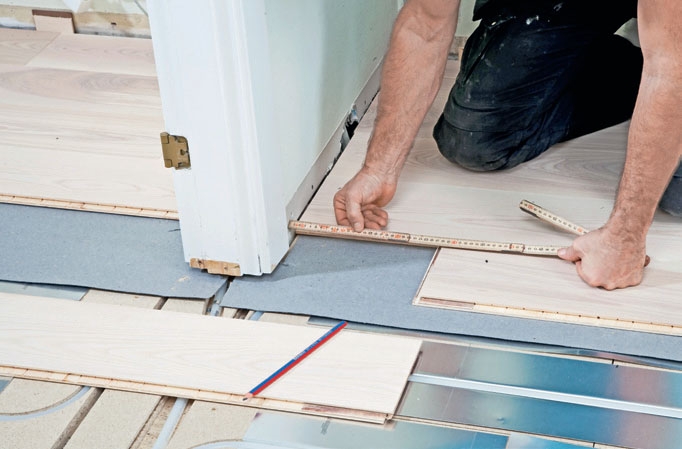

Ved døren skæres brættet, så det når ind under indfatningen, der evt. må kortes af i bunden. Det vil altid blive pænere end at tilpasse gulvet efter indfatningen.

7

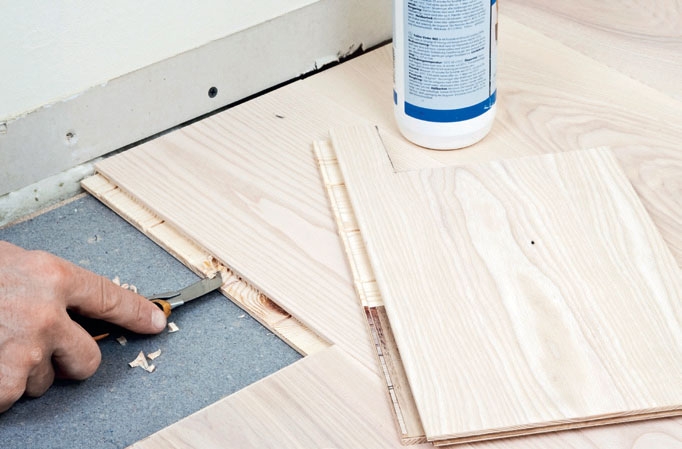

Vi må skære “kliklåsen” af feren på det bræt, der skal skydes ind under indfatningen - det gør jo, at vi ikke kan vippe det på plads. I stedet limes samlingen her.

8

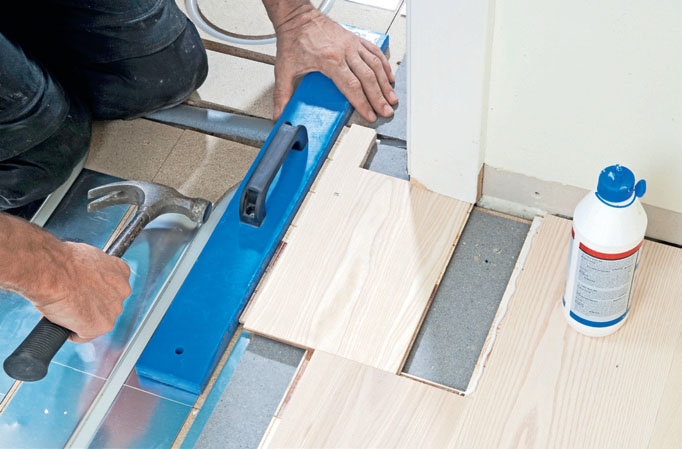

Brættet slås forsigtigt ind under indfatningen og på plads. Køb altid den slagklods, der passer til gulvet, ellers ødelægger du alt for nemt fer og not.

9

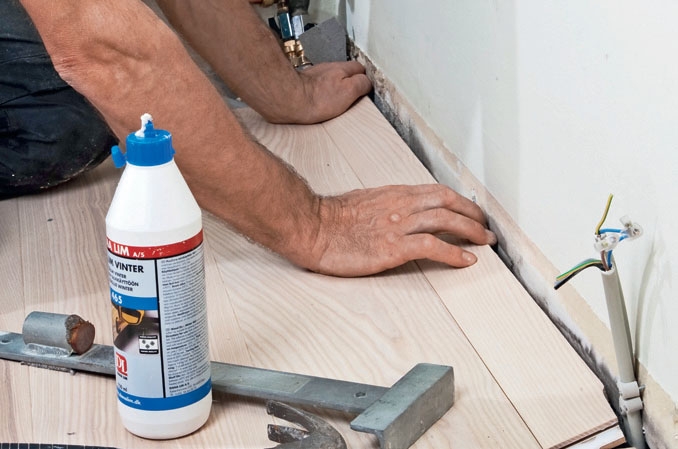

Sidste bræt skæres med lidt skrå bagkant, så er det lettere at få ned. Endestød i sidste række limes og fikseres, til limen er tør, de låses jo ikke af næste række.

Gulvet lukkes med olie og panelerne sættes op

Log ind eller køb adgang for at læse dette afsnit

Når hele gulvet er lagt, giver vi det en god gang olie. Ikke alene fordi lejligheden er perfekt, nu hvor alt er ryddet og vi ikke risikerer at ridse fodpanelerne, men også fordi fabrikkens oliebehandling bør opfattes som en forbehandling. Du kan give olien længere tid til at trænge ned i træet end fabrikken, og du kan massere den ind i træet med en lejet gulvsliber.

Når olien har hærdet et døgn, sætter vi fodpanelerne op, og gulvet er færdigt.

1

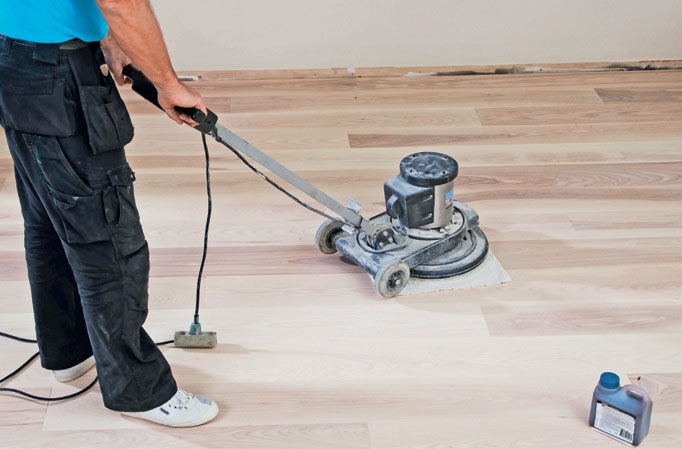

Gulvet efterbehandles med olie. Stuerne er tomme, så få det gjort ordentligt med en woodboy, der masserer olien godt ned. Lad gulvet hærde helt, før det tages i brug, så tåler det utrolig meget.

2

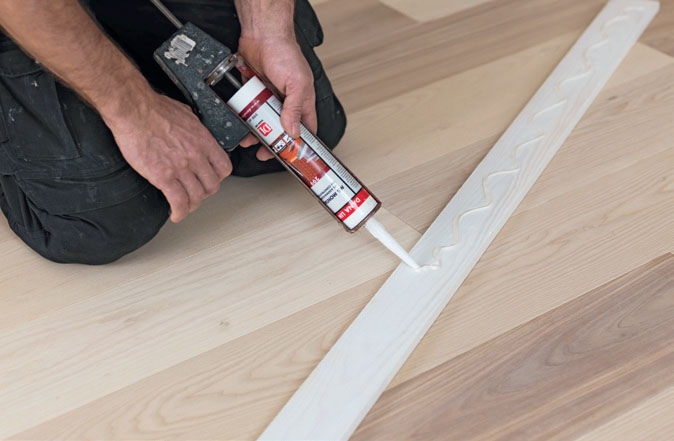

Fodpanelerne skærer vi til og forsyner med en stribe lim, inden vi sætter dem op - så kan vi spare på skruerne og har færre huller at spartle ud og male.

3

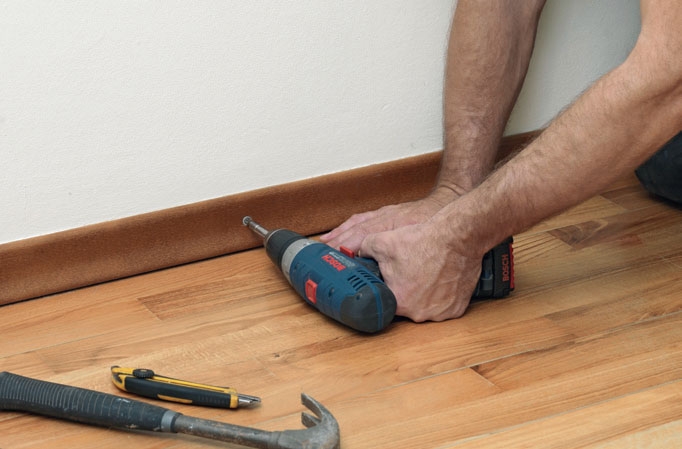

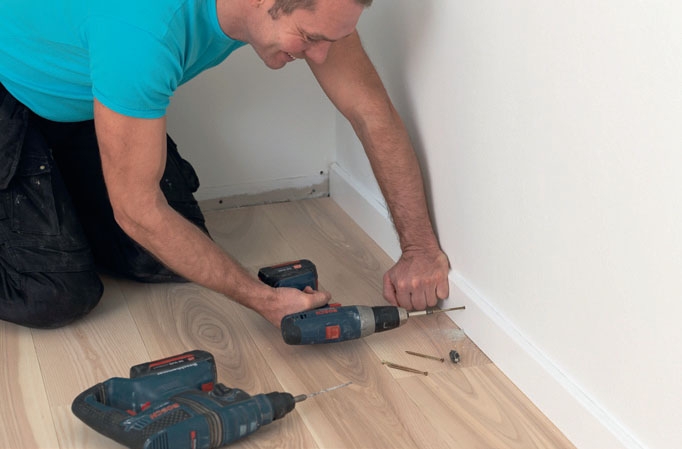

Panelerne sættes op med skruer og om nødvendigt plugs, alt efter hvilken væg de sidder på. Overgangen til væggen lukkes evt. med akrylfuge.

Materialer

• 13 vendeplader a 60 x 120 cm (17 mm)
• 20 ligeløbsplader a 60 x 180 cm (17 mm)
• 75 varmefordelingsplader (17 mm)
• 1 rulle 500 g gulvpap
• 120 m varmeslange, 17 x 2 mm
• Pumpe, blandeshunt, termostat m.m.
• 300 gulvskruer (Plata-Flex, 4,2 x 55 mm)
• Kabelbøjler, 20 mm, m. 3 x 30 mm skruer
• Rørskåle til 20 mm rør
• 30 m2 lamelopbygget ask m. klik (Wiking)
• PVAc-lim
• 16 m fodpanel, 14 x 65 mm
• 2 liter gulvolie

Tidsforbrug

1-2 uger

Pris

Cirka 40.000 kroner for 30 kvadratmeter. Udgiften afhænger især af gulvtypen.

Sværhedsgrad

Overlader du vvs-delen til en fagmand, er det faktisk planlægningen og planen over, hvordan slangerne skal løbe, der er det sværeste.

Tegning

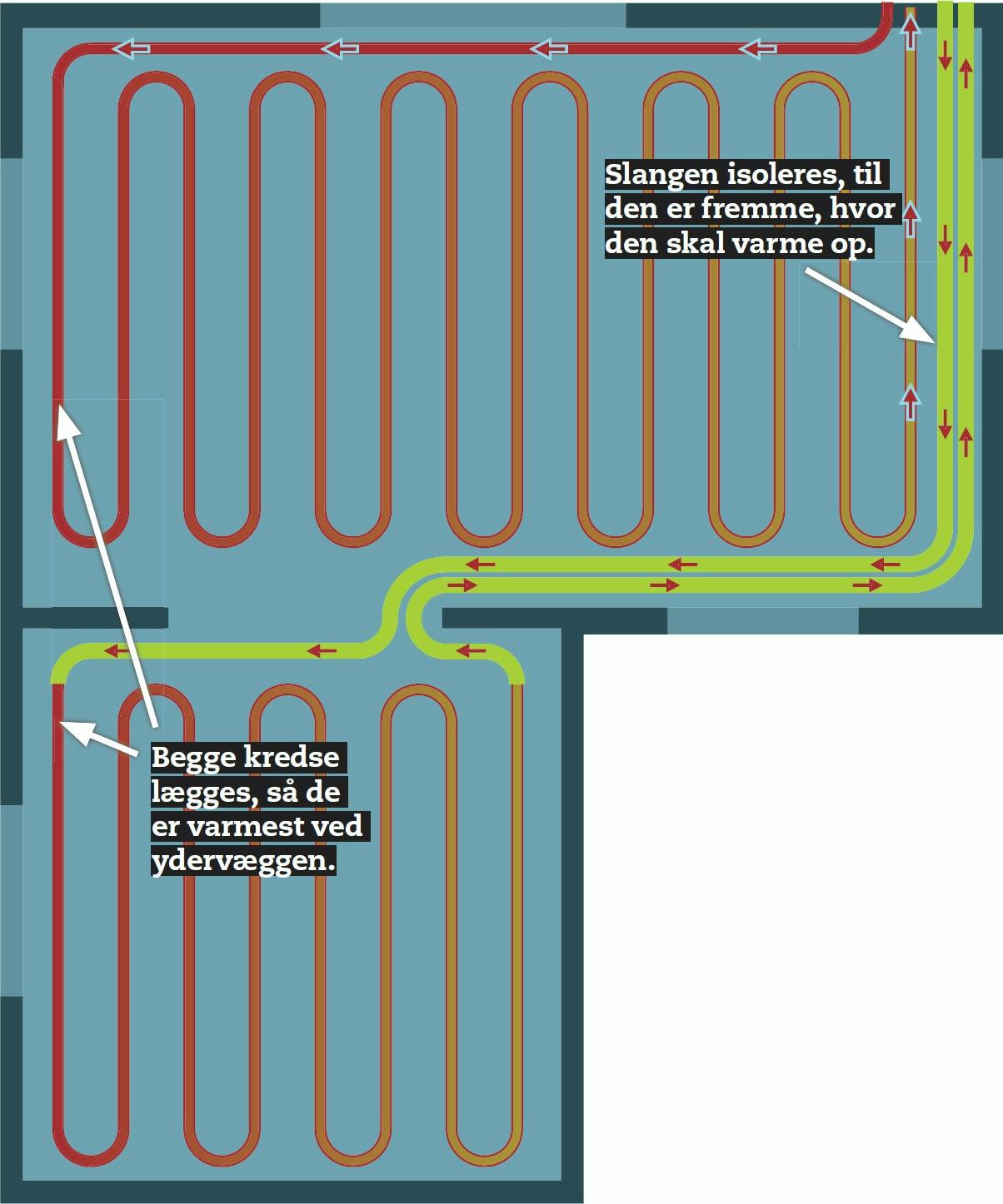

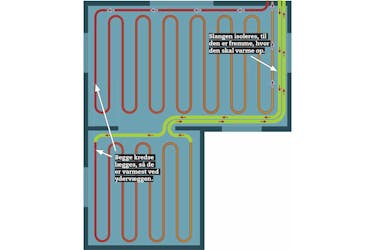

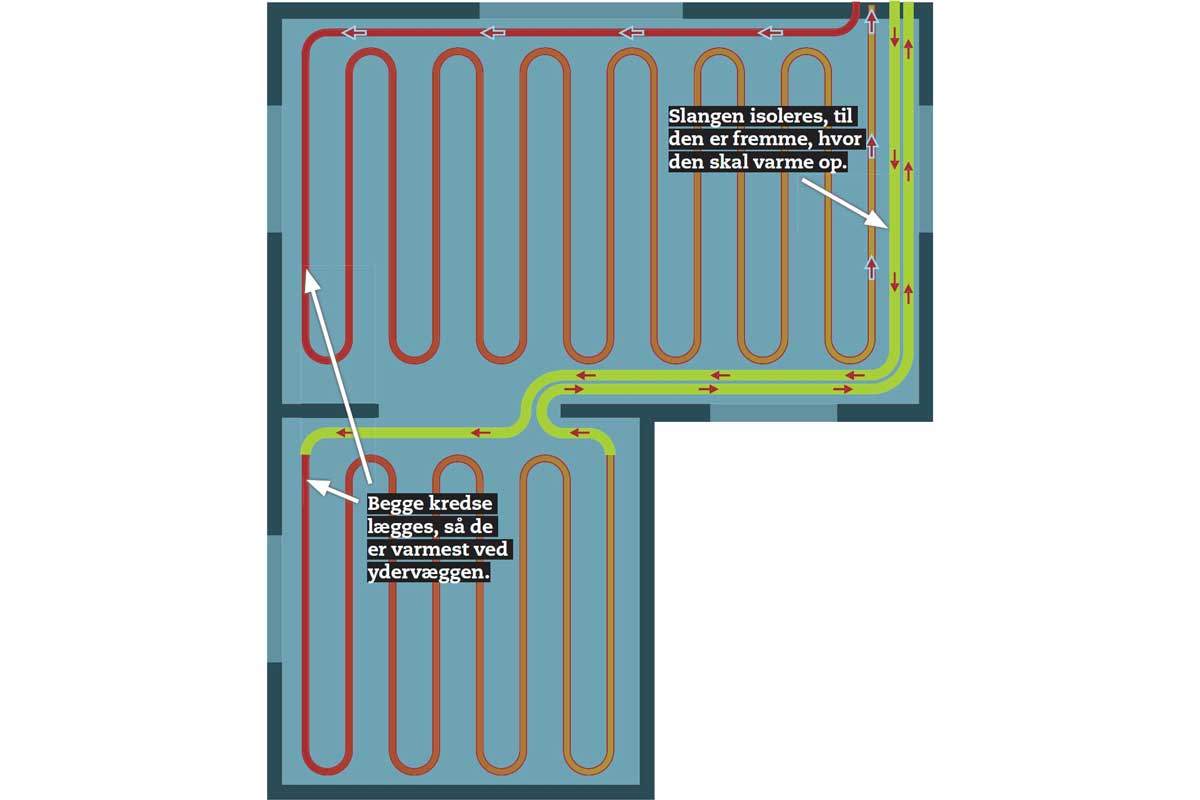

Planlæg varmens veje

Giv dig god tid til at regne ud, hvordan du fordeler varmen. Arbejdet giver på mange måder sig selv: Spånpladerne med spor til slanger skal ligge på tværs af strøerne under det bærende gulv, og klikgulvet lægges på samme led. Kunsten er at se, hvordan varmen fordeles bedst - hvilket især er lidt svært, når to rum forsynes fra samme sted.

Log ind eller køb adgang for at se arbejdstegning
