Flot radiatorskjuler med smart samleteknik

Har du en grim radiator, der skæmmer stuen? Med lidt snilde og en simpel teknik med malertape kan du bygge en elegant radiatorskjuler, der løser problemet. Listerne kan fx skæres ud af en enkelt bordplade, du har tilovers.

Sværhedsgrad
Tidsforbrug
1 dag
Pris
800 kroner

Intro

Radiatorskjuleren er et projekt, hvor de fleste kan være med, men det kræver grundig opmåling og nøjagtig udskæring. Med vores byggevejledning i hånden kommer du sikkert i mål. Vi viser, hvordan du:

  • skærer listerne ud
  • samler rammen
  • monterer beslag og skjuler over radiatoren

LÆS OGSÅ: Radiatorskjuler af en gammel persienne

Vejledning

01
Rammen samles 2 Trin

Vi begynder med at samle rammen, der består af syv dele. Delene til rammen her er skåret ud i en bredde på 35 mm. Husk at bore for, så træet ikke flækker.

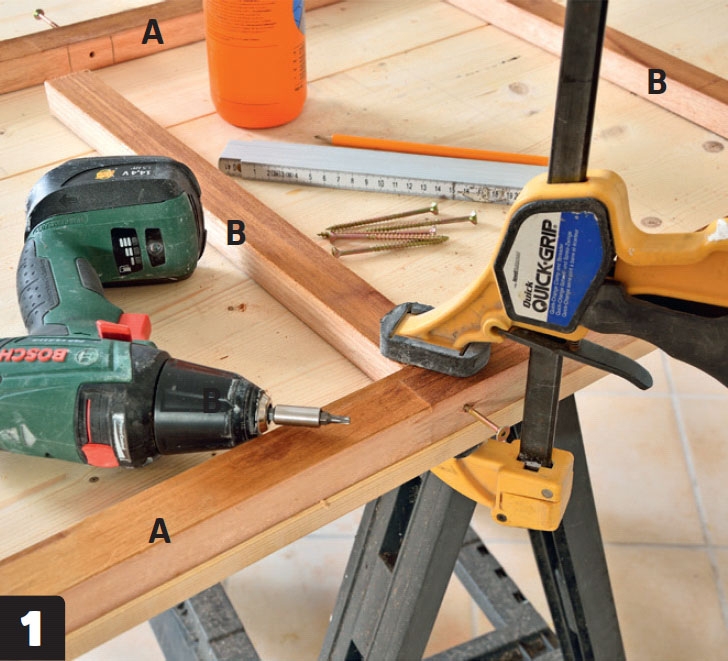

1

Rammen holdes fast ned mod underlaget med en tvinge. Så er det nemmere at skrue skruerne i, så listerne kommer til at ligge præcist i samme plan. Husk at bore for.

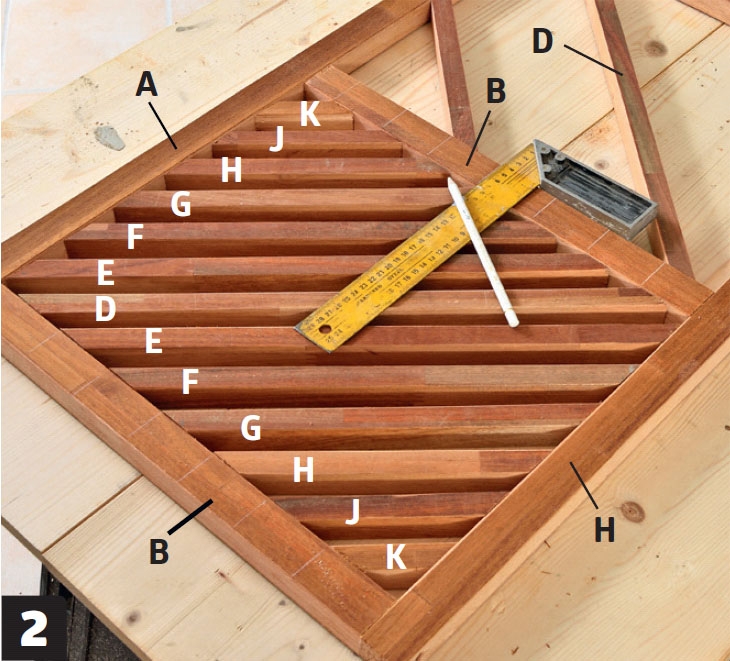

2

Læg listerne i, og mærk af, hvor de skal placeres. Afstanden mellem listerne svarer cirka til deres tykkelse på 2 cm. Brug listerne fra første felt som skabelon til de øvrige.

02
Listerne limes fast på rammen 5 Trin

Nu skal listerne limes fast. Det kan du gøre på en smart måde med malertape, som du vikler rundt om hver enkelt liste. Så bliver de holdt på plads, mens limen tørrer.

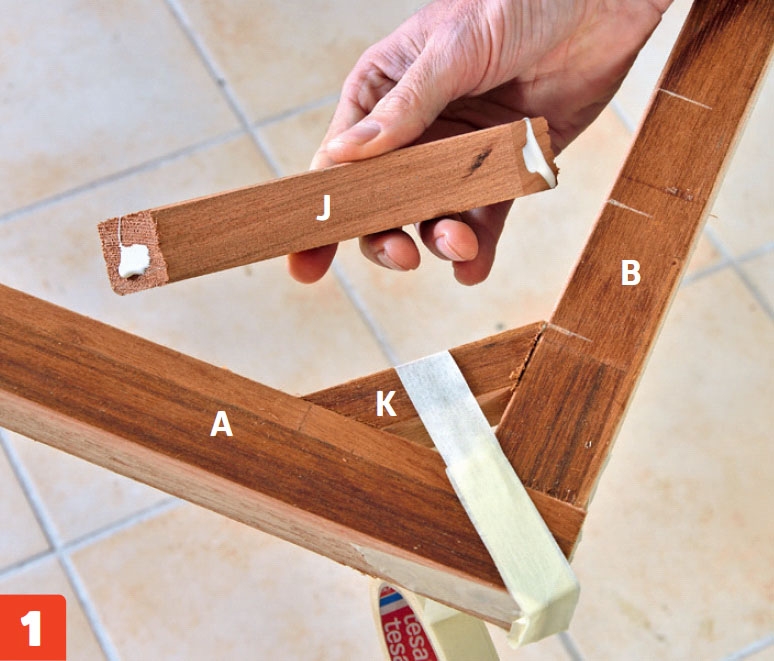

1

Smør trælim på snittene, og sæt listerne på plads i rammen.

2

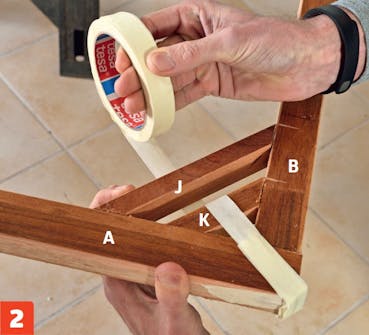

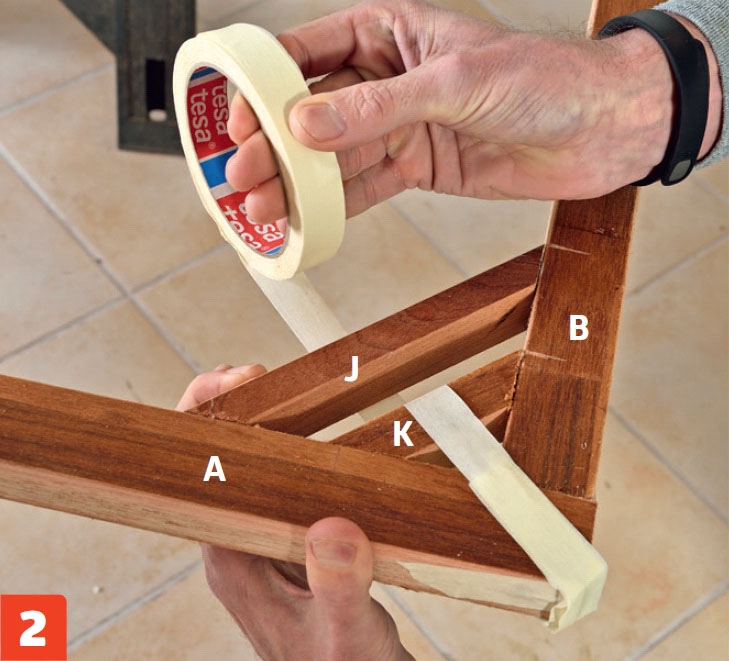

Kør tapen fra hjørnet af rammen og rundt om listen.

3

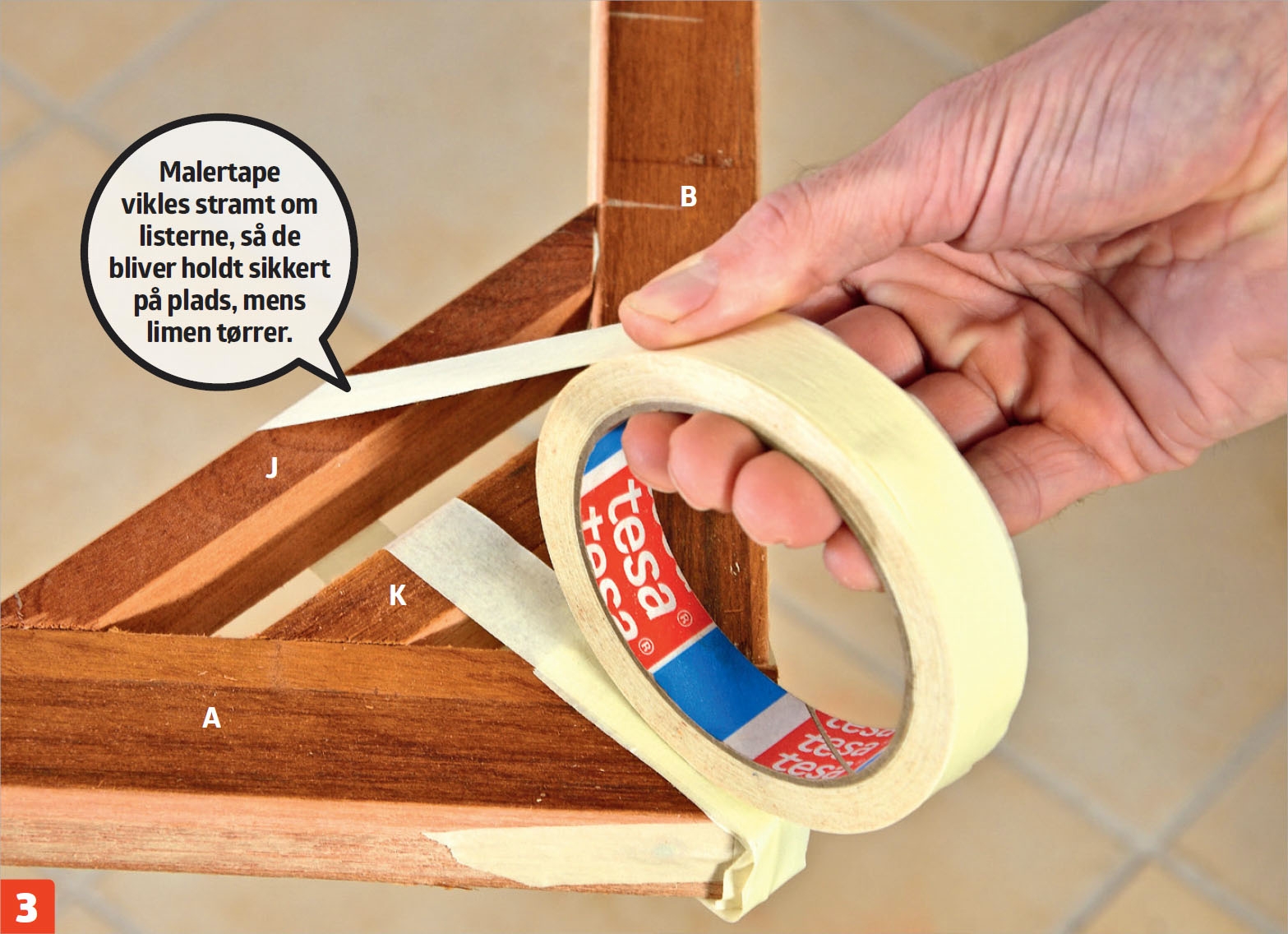

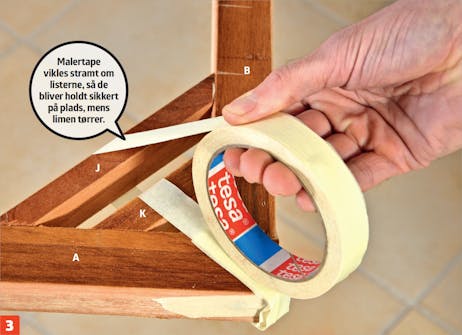

Listen bliver nu holdt godt på plads. Smør næste liste med lim. Sæt listen på plads, og kør endnu en omgang med taperullen.

4

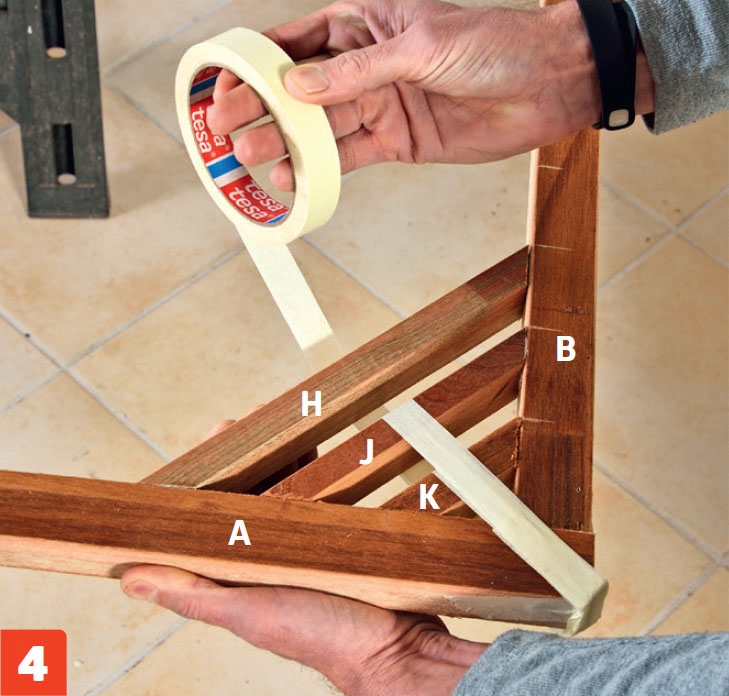

Fortsæt efter samme metode, indtil alle lister i felterne er på plads.

5

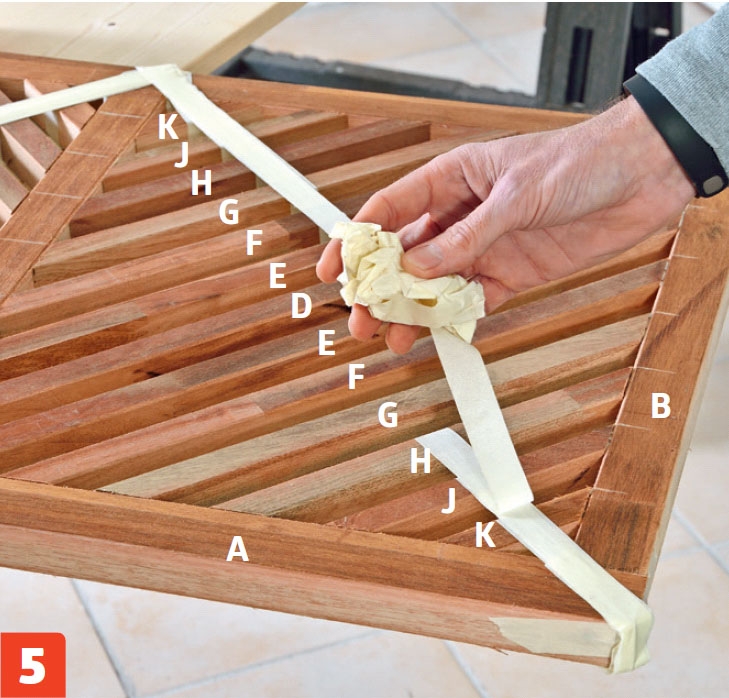

Fjern tapen, når limen er tør. Bagefter sliber du skjuleren grundigt med en rystepudser.

03
Montér beslag og skjuler over radiator 5 Trin

Du skal bruge et par vinkelbeslag, så skjuleren kan hænge på radiatoren. Mål på stedet, hvor bred en radiator beslagene skal kunne gabe over.

1

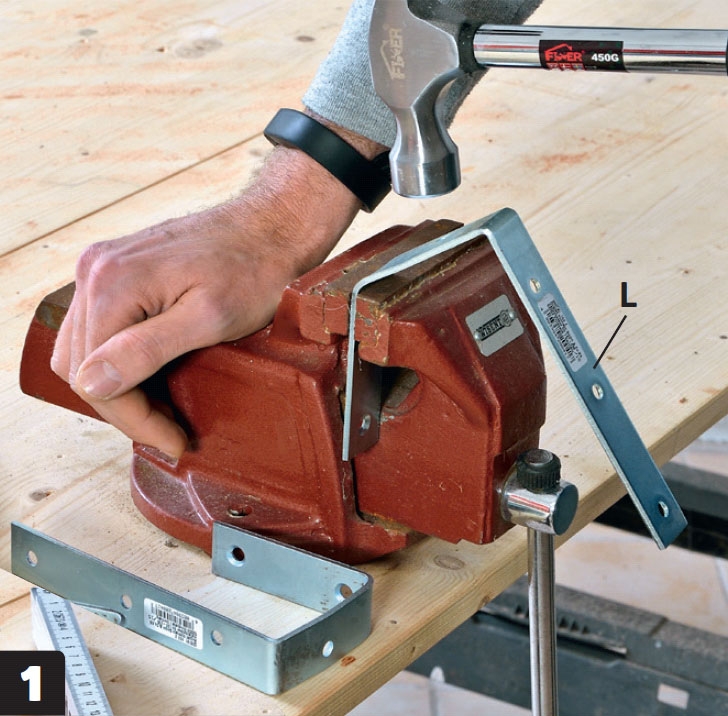

Sæt vinkelbeslaget i skruestikken. Bøj det, så det passer til at kunne gribe om radiatoren. Gør det samme med det andet beslag.

2

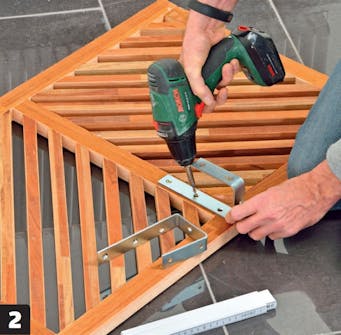

Skru de to vinkelbeslag bag på skjuleren med 4 x 20 mm skruer. Beslagene skal sidde på de to næstyderste sprosser.

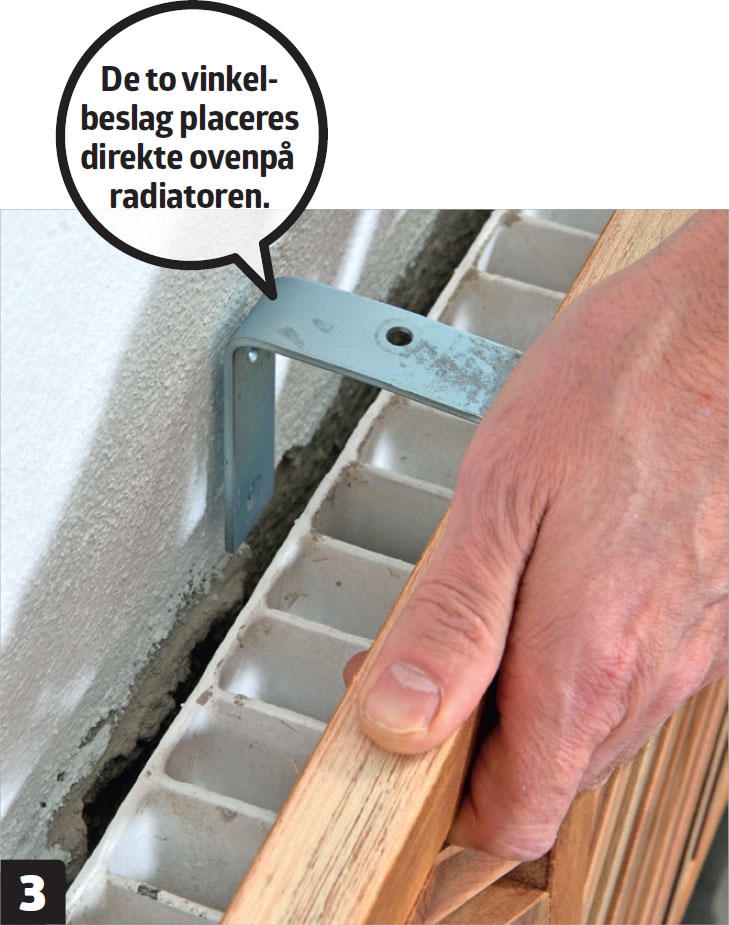

3

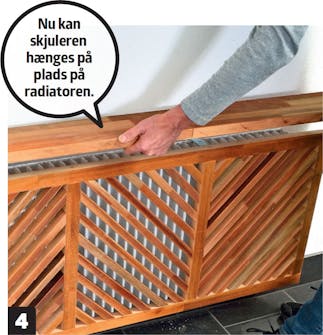

Beslagene holder skjuleren på plads. De presses ikke ind mod væggen af skjuleren.

4

Skær hylden, der skal sidde oven på skjuleren, til. Hylden skal stikke cirka 1 cm ud over skjulerens forkant.

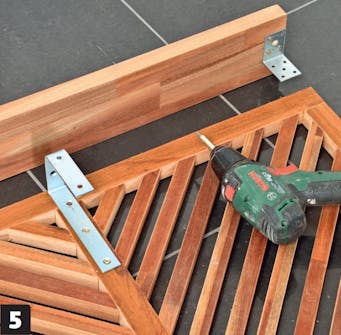

5

Skru hylden fast til de to bukkede vinkelbeslag. Skru yderligere to beslag på yderst for at holde sammen på hylde og skjuler.

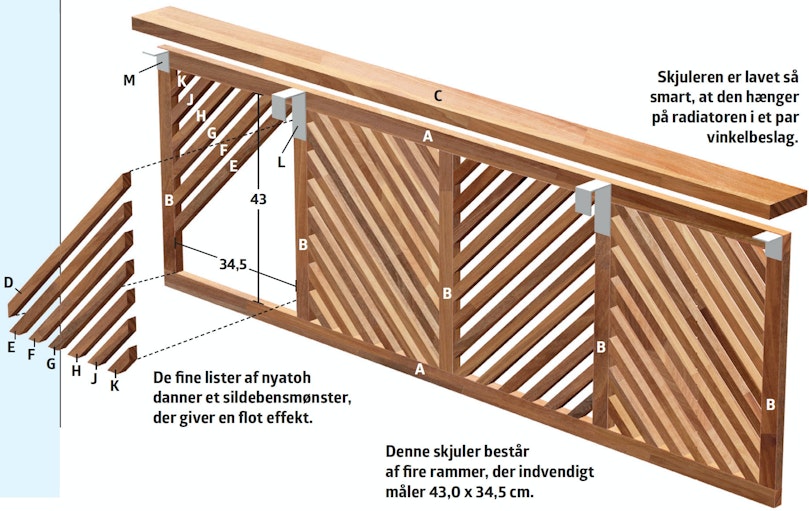

Materialer

26 x 35 mm nyatoh:

  • 2 vandrette rammedele (A) a 155,5 cm
  • 5 lodrette rammedele (B) a 43 cm

26 x 95 mm nyatoh:

  • 1 overligger (C) a 158 cm

26 x 20 mm nyatoh:
Til beklædning af ét felt:

  • 1 liste (D) a 50,8 cm
  • 2 lister (E) a 48,8 cm
  • 2 lister (F) a 40,8 cm
  • 2 lister (G) a 32,8 cm
  • 2 lister (H) a 24,8 cm
  • 2 lister (J) a 16,8 cm
  • 2 lister (K) a 8,8 cm

Desuden:

  • 2 vinkelbeslag (M), 50 x 50 x 50 mm
  • 2 vinkelbeslag (L), 50 x 150 x 150 mm
  • 4 x 20 mm skruer
  • Trælim og malertape

Tidsforbrug

1 dag.

Pris

Nyatoh-bordplade: ca. 800 kr.

Sværhedsgrad

Et projekt, hvor de fleste kan være med. Men det kræver grundig opmåling og nøjagtig udskæring.

Tegning

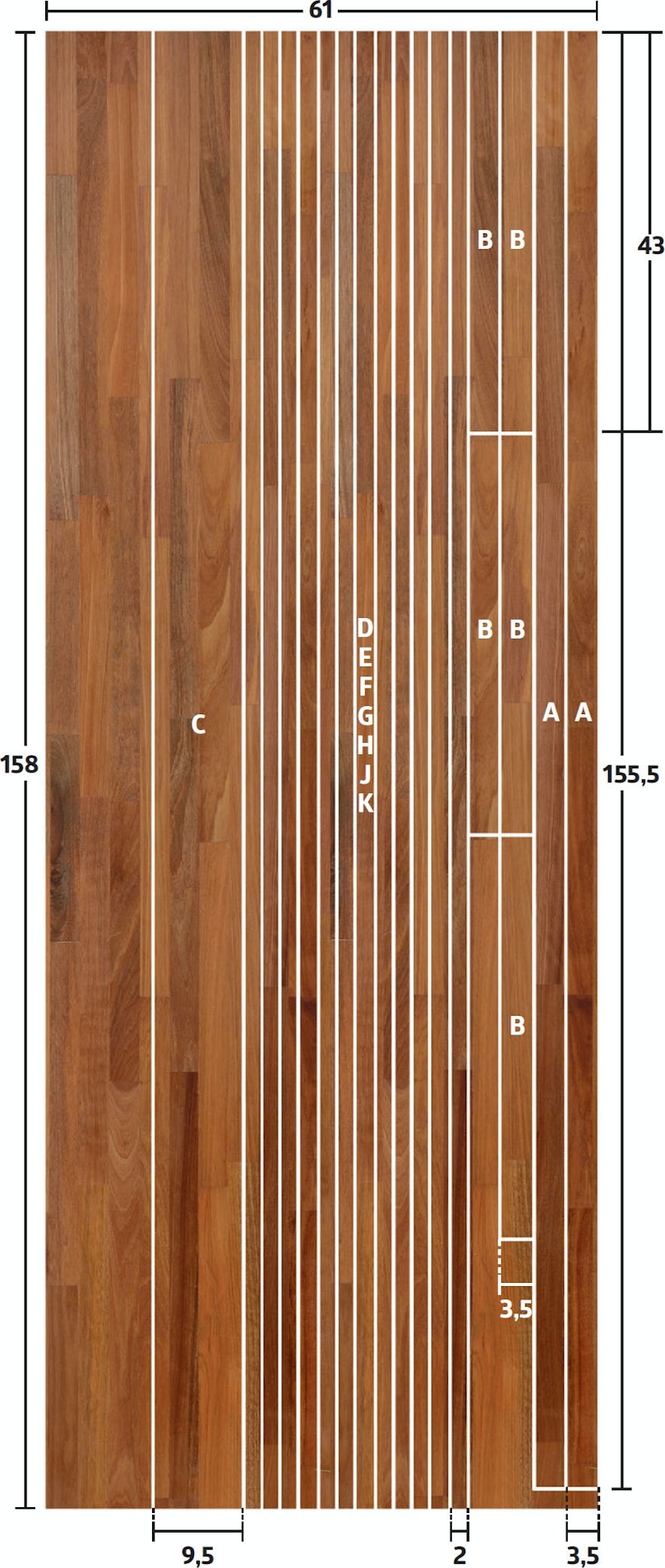

Skæreplan for bordplade til radiatorskjuler

Radiatorskjuleren er lavet i træ af nyatoh. Der var nemlig et pænt stykke bordplade tilovers fra et projekt i badeværelset.

Du kan udnytte pladen optimalt ved at tegne en skitse og markere de enkelte dele på selve pladen.

Den godt halvanden meter lange bordplade skæres ud i lister med en bredde på 20 mm. Rammedelene har en bredde på 35 mm, og overliggeren er 95 mm bred.

Skæreplan for bordplade til radiatorskjuler

Multimedia

3D-model

Radiatorskjuler

3D-model

Se konstruktionens prinkcipper

Læg mærke til vinkelbeslagene, som holder rammen fast på radiatoren.

Åbn 3D-model

Tips & Tricks

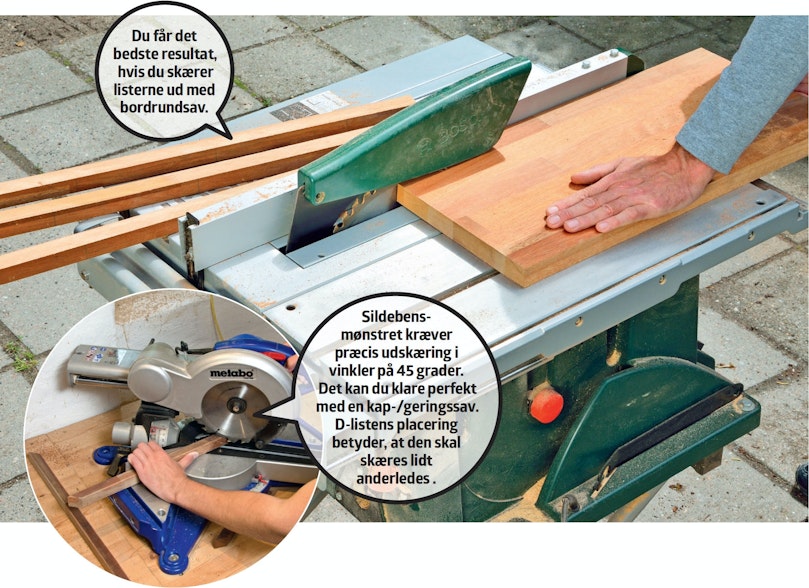

Skær listerne ud med bordrundsav

Skær listerne ud med bordrundsav

Magasin-artikel

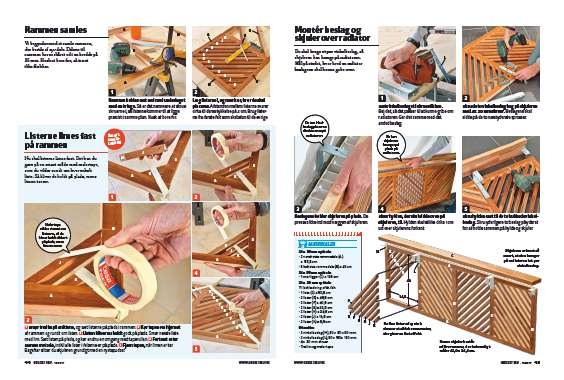

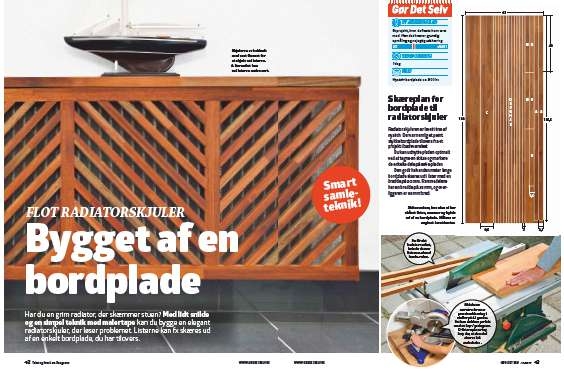

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
