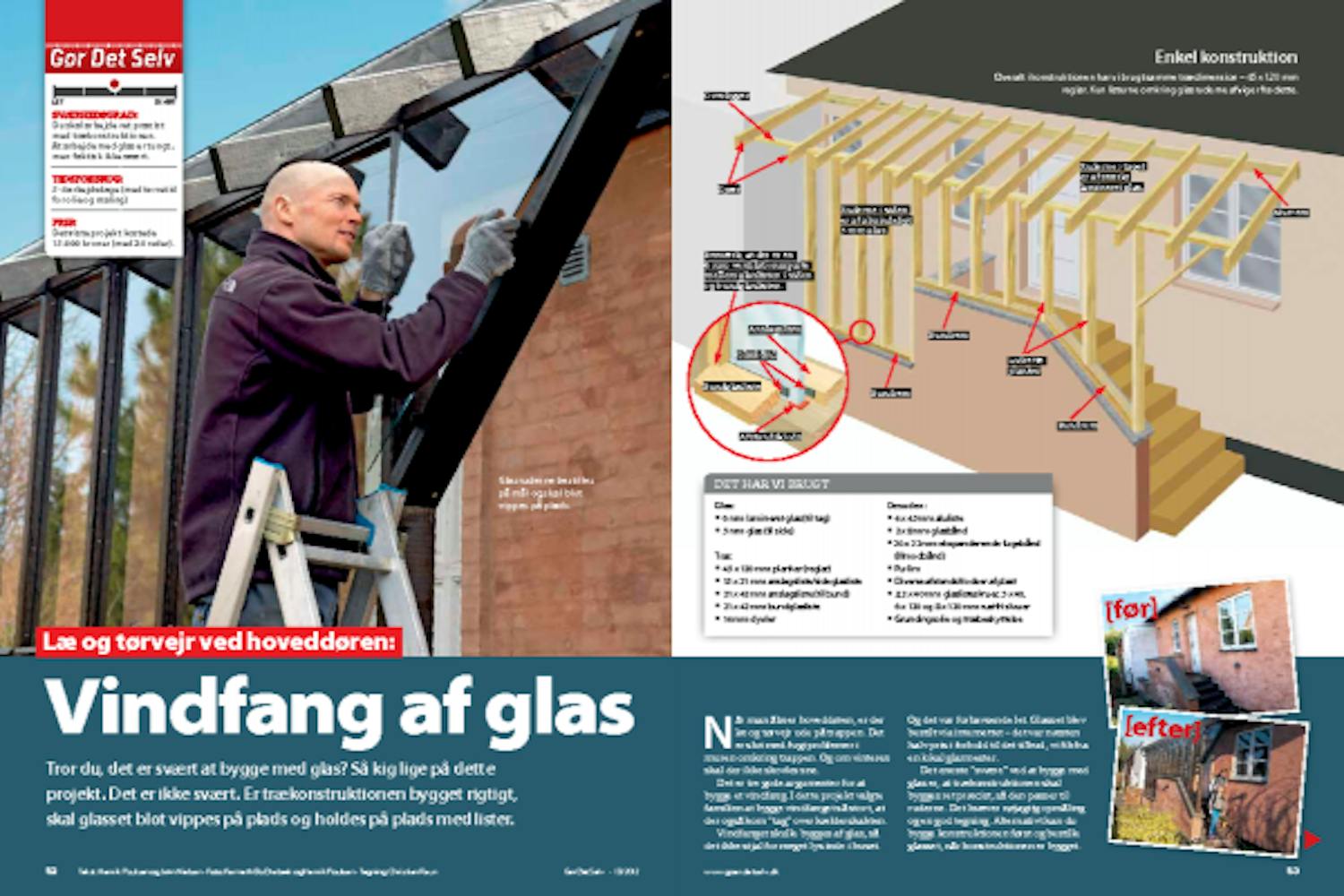

Vindfang af glas

Gem artikel Du skal være logget ind for at gemme artikler

Tror du, det er svært at bygge med glas? Så kig lige på dette projekt. Det er ikke svært. Er trækonstruktionen bygget rigtigt, skal glasset blot vippes på plads og holdes på plads med lister.

Sværhedsgrad
Tidsforbrug
4 dage
Pris
13.000 kroner

Vindfanget skaber læ og sørger for tørvejr - både over hoveddøren og i kælderskakten.

Intro

Når man åbner hoveddøren, er der læ og tørvejr ude på trappen. Det er slut med fugtproblemer i muren omkring trappen. Og om vinteren skal der ikke skovles sne.

Det er tre gode argumenter for at bygge et vindfang. I dette projekt valgte familien at bygge vindfanget så stort, at der også kom “tag” over kælderskakten.

Vindfanget skulle bygges af glas, så det ikke stjal for meget lys inde i huset. Og det var forbavsende let. Glasset blev bestilt via internettet - det var næsten halv pris i forhold til det tilbud, vi fik fra en lokal glarmester.

Det eneste “svære” ved at bygge med glas er, at trækonstruktionen skal bygges ret præcist, så den passer til ruderne. Det kræver nøjagtig opmåling og en god tegning. Alternativt kan du bygge konstruktionen først og bestille glasset, når konstruktionen er bygget.

Vejledning

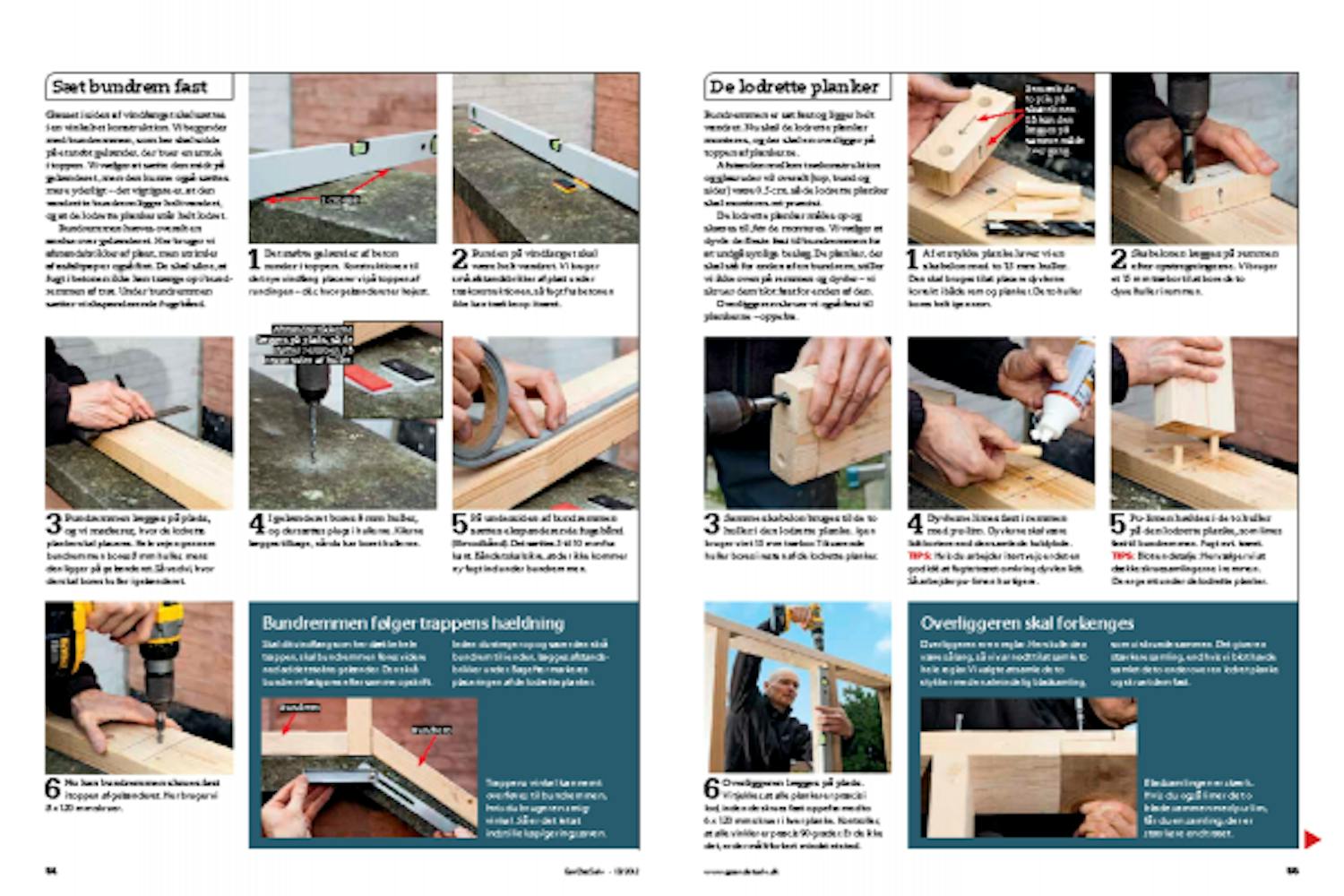

Sæt bundrem fast

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Glasset i siden af vindfanget skal sættes i en vinkelret konstruktion. Vi begynder med bundremmen, som her skal sidde på et støbt gelænder, der buer en smule i toppen. Vi vælger at sætte den midt på gelænderet, men den kunne også sættes mere yderligt - det vigtigste er, at den vandrette bundrem ligger helt vandret, og at de lodrette planker står helt lodret.

Bundremmen hæves overalt en anelse over gelænderet. Her bruger vi afstandsbrikker af plast, men strimler af asfaltpap er også fint. De skal sikre, at fugt i betonen ikke kan trænge op i bundremmen af træ. Under bund remmen sætter vi ekspanderende fugebånd.

1

Det støbte gelænder af beton runder i toppen. Konstruktionen til det nye vindfang placerer vi på toppen af rundingen - dér, hvor gelænderet er højest.

2

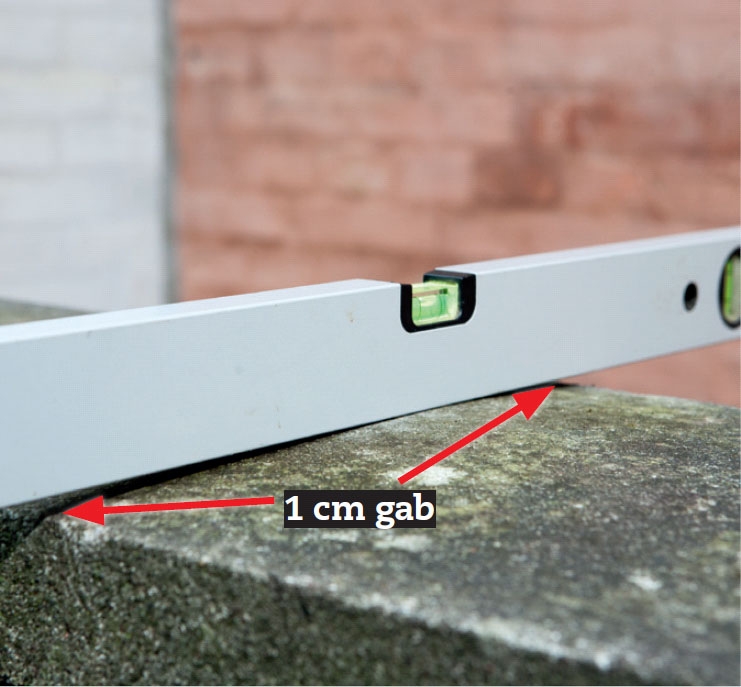

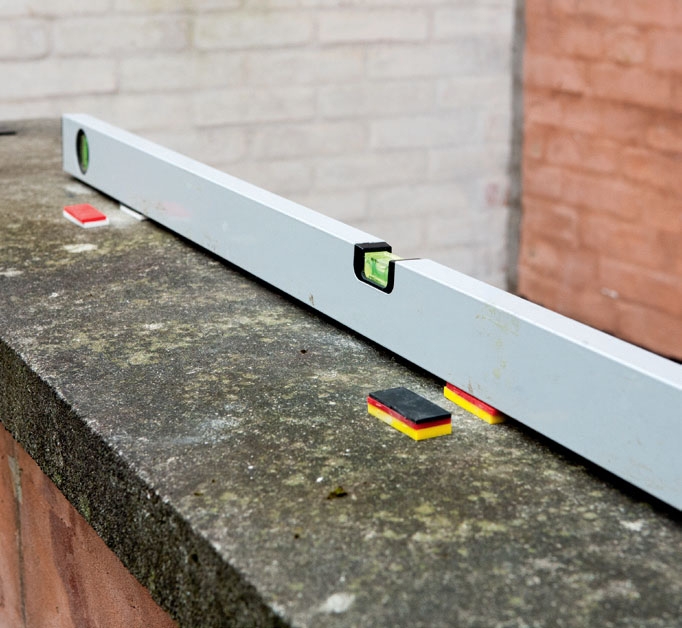

Bunden på vindfanget skal være helt vandret. Vi bruger små afstands brikker af plast under trækonstruktionen, så fugt fra betonen ikke kan trække op i træet.

3

Bundremmen lægges på plads, og vi markerer, hvor de lodrette planker skal placeres. Hele vejen gennem bundremmen bores 8 mm huller, mens den ligger på gelænderet. Så ved vi, hvor der skal bores huller i gelænderet.

4

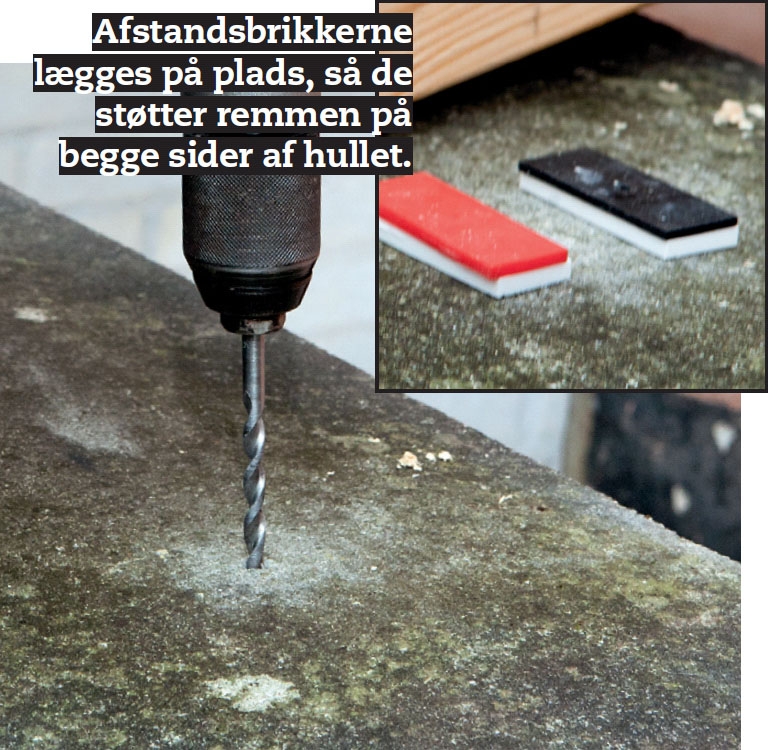

I gelænderet bores 8 mm huller, og der sættes plugs i hullerne. Kilerne lægges tilbage, når du har boret hullerne.

5

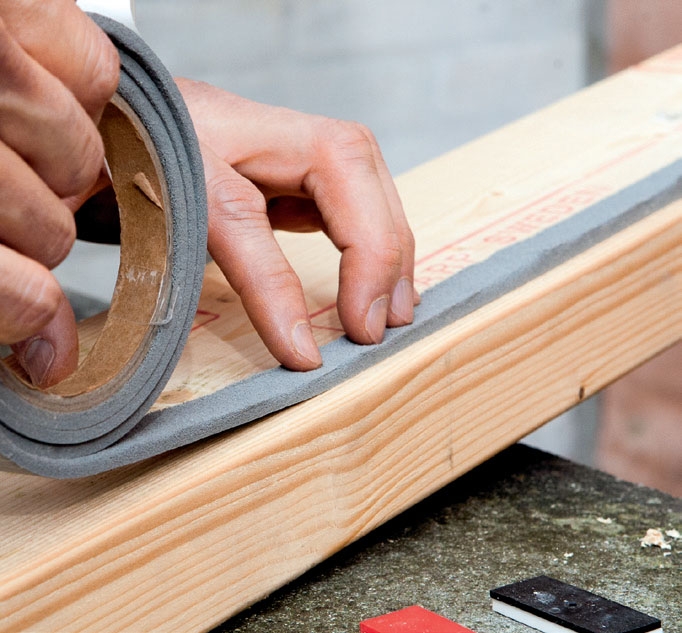

På undersiden af bundremmen sættes ekspanderende fugebånd (Illmod bånd). Det sættes 5 til 10 mm fra kant. Båndet skal sikre, at der ikke kommer ny fugt ind under bundremmen.

6

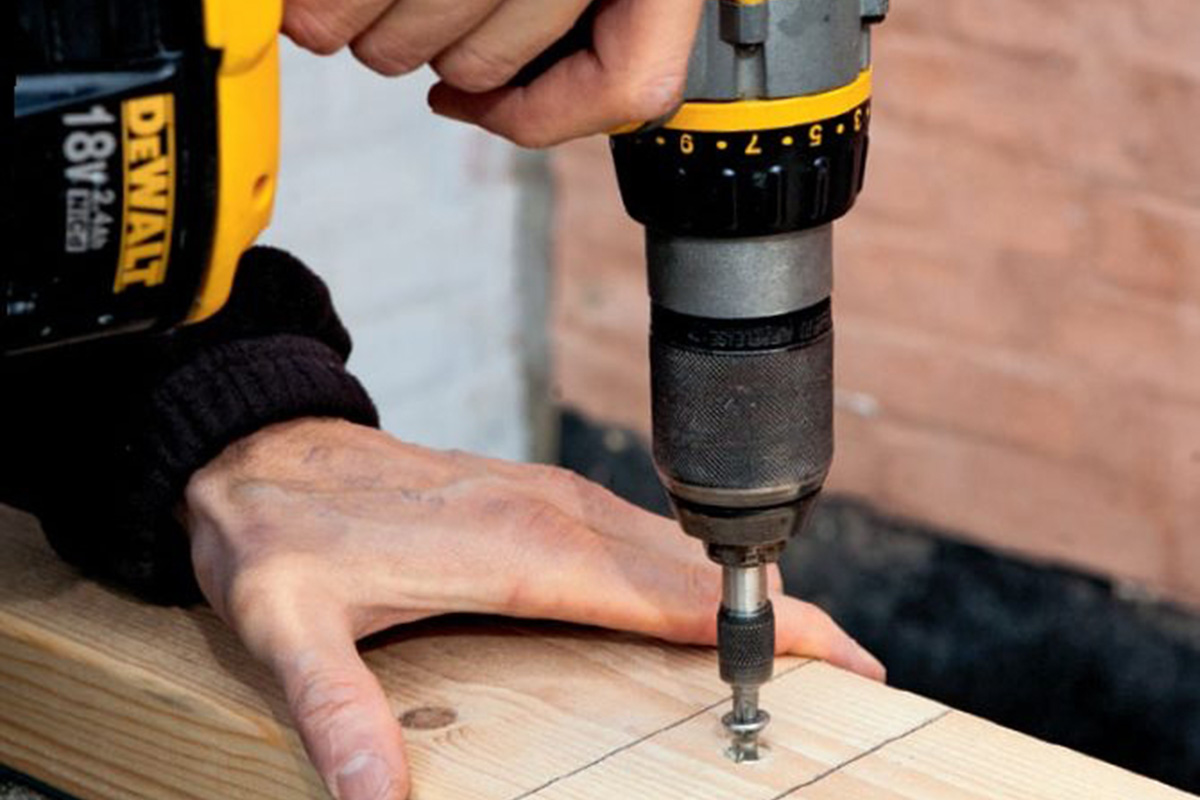

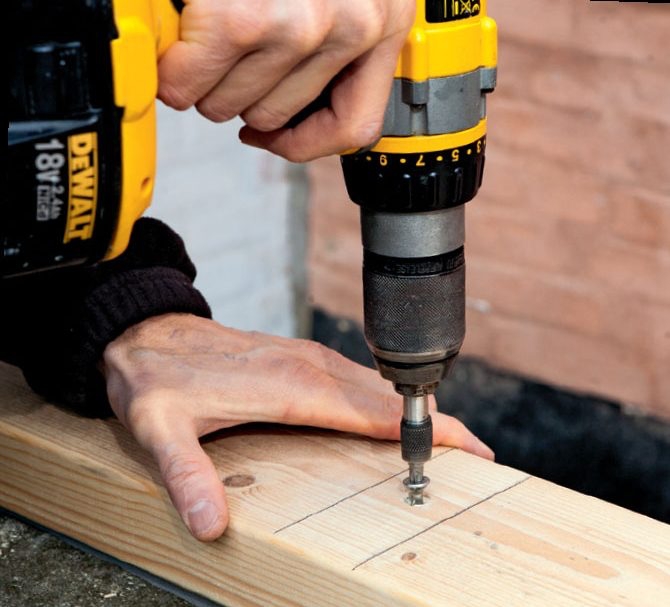

Nu kan bundremmen skrues fast i toppen af gelænderet. Her bruger vi 8 x 120 mm skruer.

7

Bundremmen følger trappens hældning. Skal dit vindfang som her dække hele trappen, skal bundremmen føres videre ned ad det støbte gelænder. Den skrå bundrem fastgøres efter samme opskrift.

Inden du streger op og saver den skrå bundrem til i enden, lægges afstandsbrikker under. Bagefter markeres placeringen af de lodrette planker.

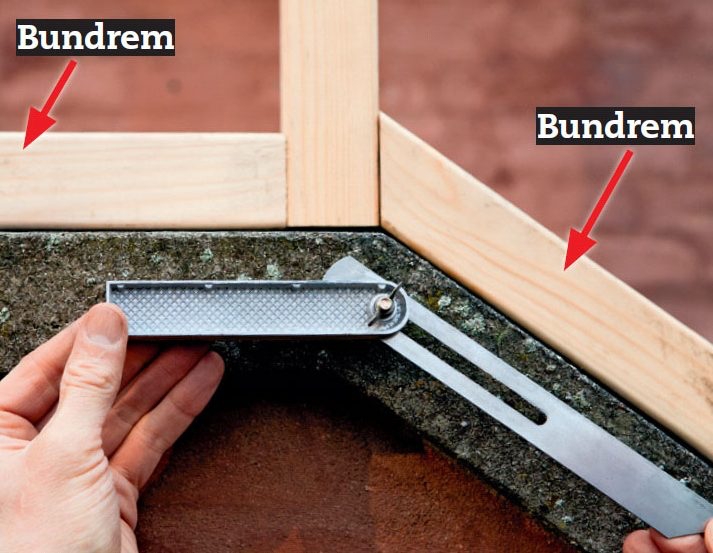

Trappens vinkel kan nemt overføres til bundremmen, hvis du bruger en smigvinkel. Så er det let at indstille kap/geringssaven.

De lodrette planker

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Bundremmen er sat fast og ligger helt vandret. Nu skal de lodrette planker monteres, og der skal en overligger på toppen af plankerne.

Afstanden mellem trækonstruktion og glasruder vil overalt (top, bund og sider) være 0,5 cm, så de lodrette planker skal monteres ret præcist.

De lodrette planker måles op og skæres til, før de monteres. Vi vælger at dyvle de fleste fast til bundremmen for at undgå synlige beslag. De planker, der skal stå for enden af en bundrem, stiller vi ikke oven på remmen og dyvler - vi skruer dem blot fast for enden af den.

Overliggeren skruer vi også fast til plankerne - oppefra.

1

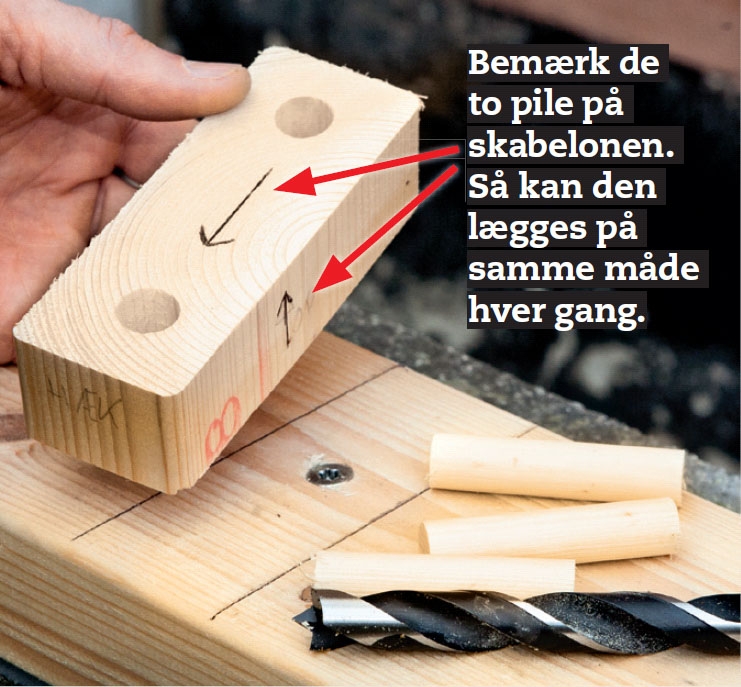

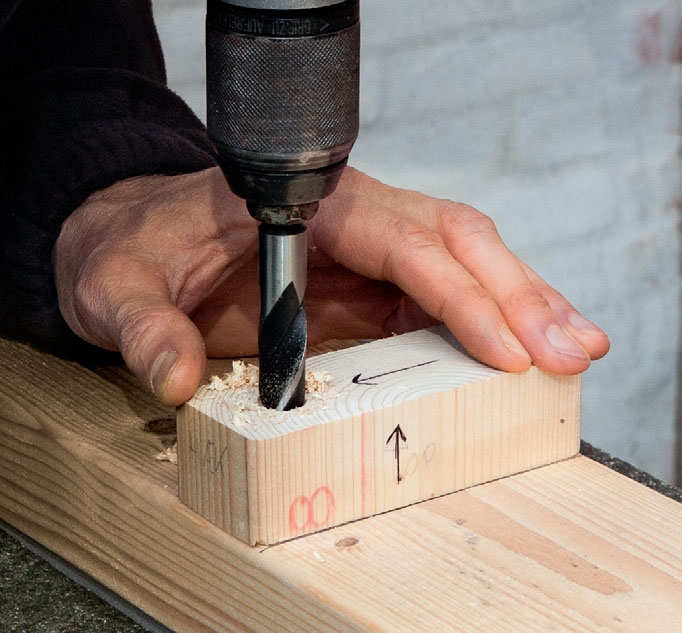

Af et stykke planke laver vi en skabelon med to 15 mm huller. Den skal bruges til at placere dyvlerne korrekt i både rem og planker. De to huller bores helt igennem.

2

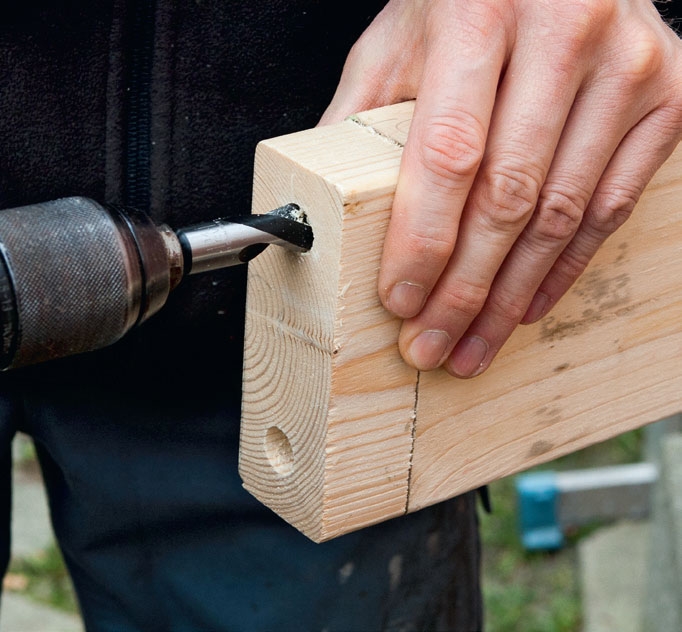

Skabelonen lægges på remmen efter opstregningerne. Vi bruger et 15 mm træbor til at bore de to dyvelhuller i remmen.

3

Samme skabelon bruges til de to huller i den lodrette planke. Igen bruger vi et 15 mm træbor. Tilsvarende huller bores i resten af de lodrette planker.

4

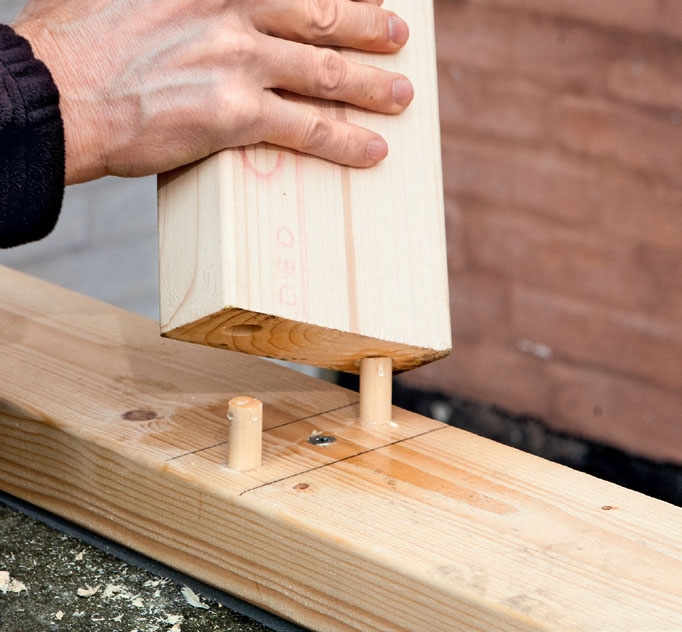

Dyvlerne limes fast i remmen med pu-lim. Dyvlerne skal være lidt kortere end den samlede huldybde.

TIPS: Hvis du arbejder i tørt vejr, er det en god idé at fugte træet omkring dyvlen lidt. Så arbejder pu-limen hurtigere.

5

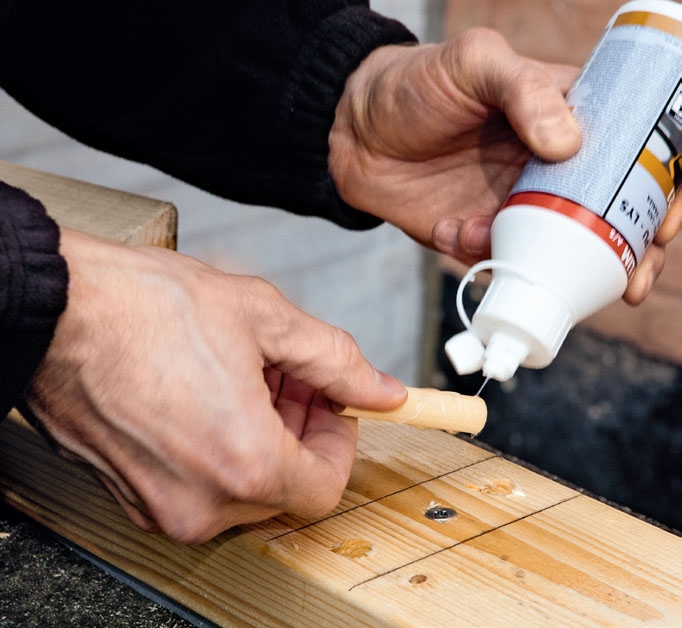

Pu-limen hældes i de to huller på den lodrette planke, som limes fast til bundremmen. Fugt evt. træet.

TIPS: Blot en detalje: Her vælger vi at dække skruesamlingerne i remmen. De er gemt under de lodrette planker.

6

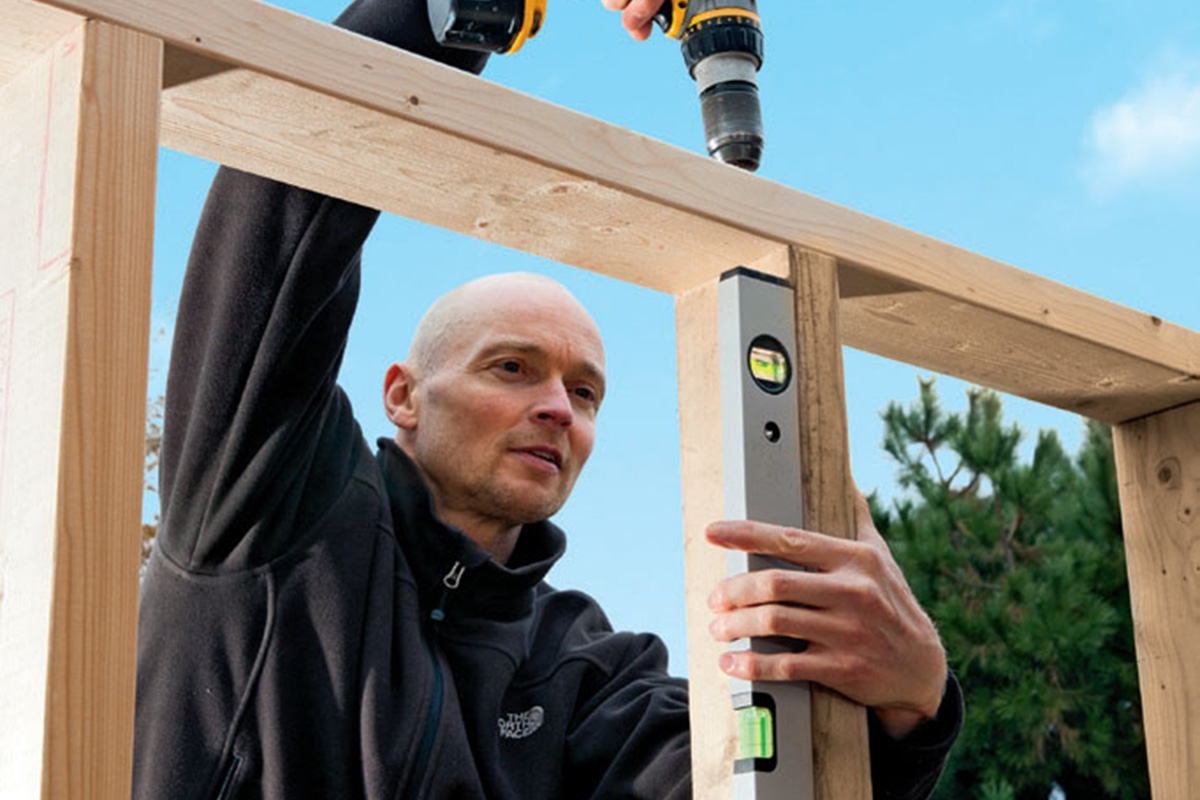

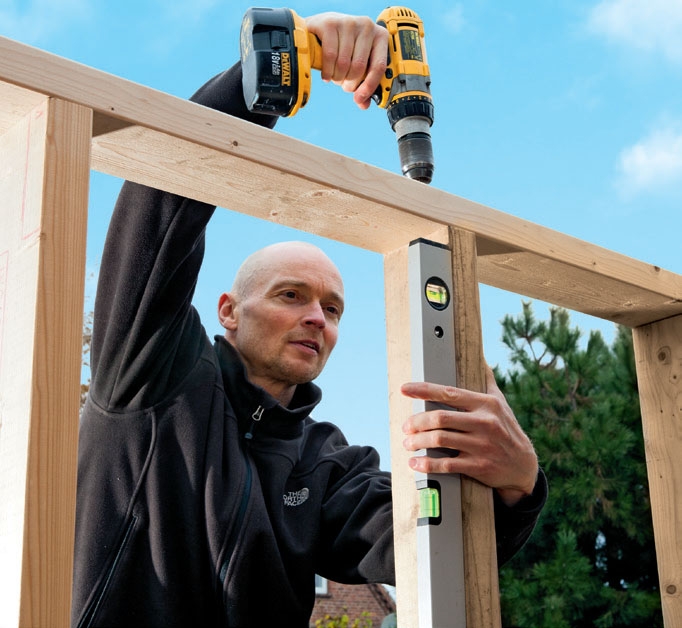

Overliggeren lægges på plads. Vi tjekker, at alle planker er præcis i lod, inden de skrues fast oppefra med to 6 x 120 mm skruer i hver planke. Kontroller, at alle vinkler er præcis 90 grader. Er de ikke det, er der målt forkert mindst et sted.

7

Overliggeren skal forlænges Overliggeren er en reglar. Her skulle den være så lang, så vi var nødt til at samle to hele reglar. Vi valgte at samle de to stykker med en almindelig bladsamling, som vi skruede sammen. Det giver en stærkere samling, end hvis vi blot havde samlet de to ender over en lodret planke og skruet dem fast.

Bladsamlingen er stærk. Hvis du også limer de to blade sammen med pu-lim, får du en samling, der er stærkere end træet.

Byg rem på muren

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

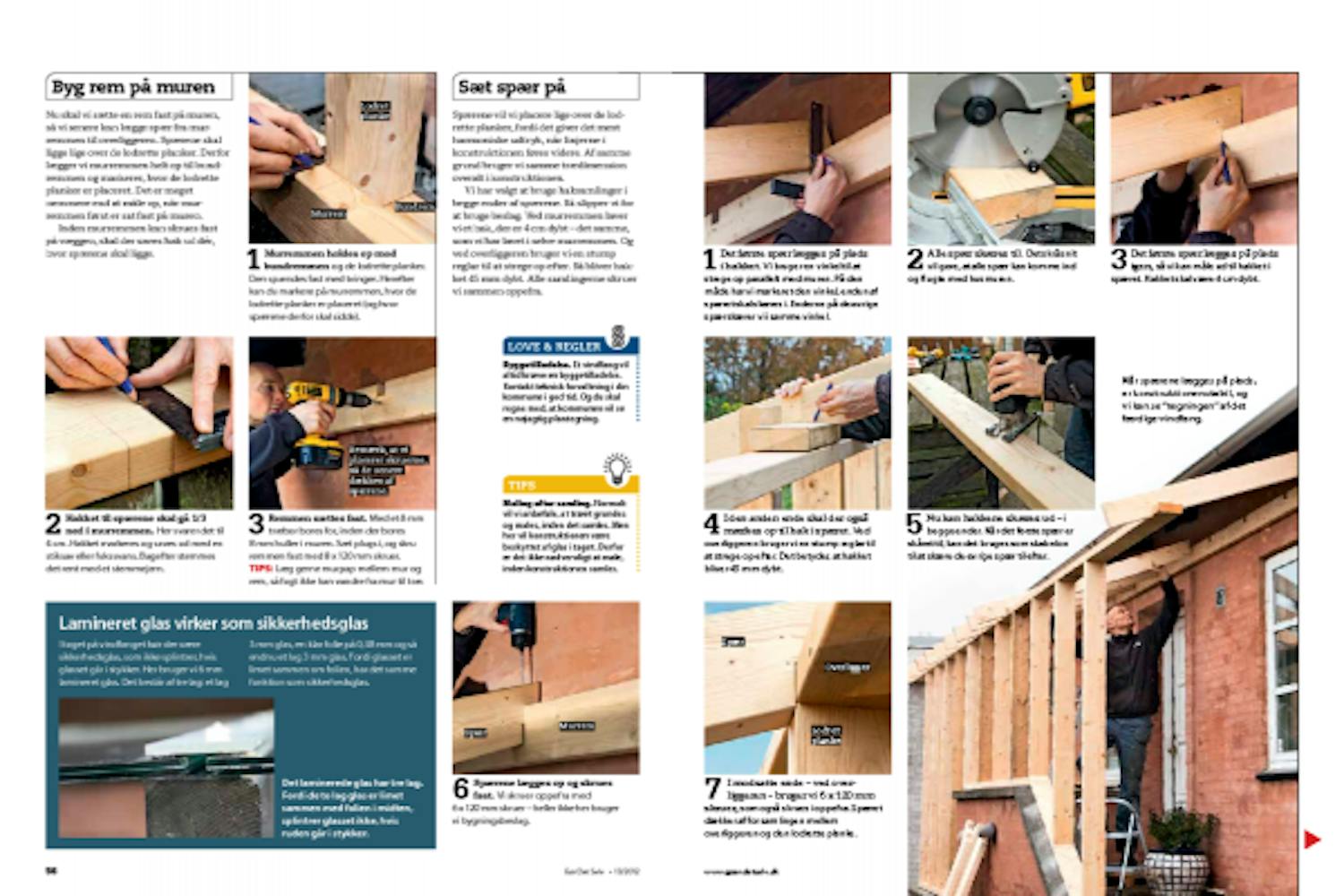

Nu skal vi sætte en rem fast på muren, så vi senere kan lægge spær fra murremmen til overliggeren. Spærene skal ligge lige over de lodrette planker. Derfor lægger vi mur remmen helt op til bundremmen og markerer, hvor de lodrette planker er placeret. Det er meget nemmere end at måle op, når murremmen først er sat fast på muren.

Inden murremmen kan skrues fast på væggen, skal der saves hak ud dér, hvor spærene skal ligge.

1

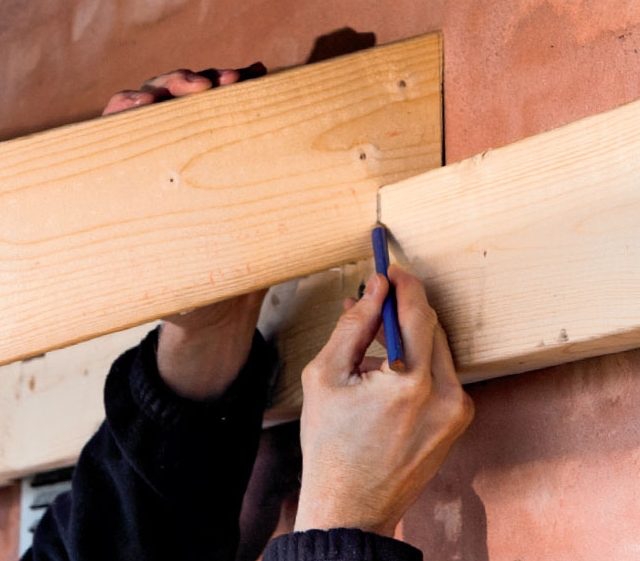

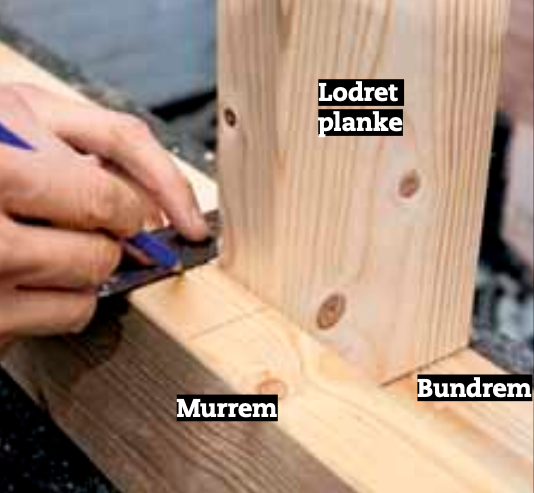

Murremmen holdes op mod bundremmen og de lodrette planker. Den spændes fast med tvinger. Herefter kan du markere på murremmen, hvor de lodrette planker er placeret (og hvor spærene derfor skal sidde).

2

Hakket til spærene skal gå 1/3 ned i murremmen. Her svarer det til 4 cm. Hakket markeres og saves ud med en stiksav eller fukssvans. Bagefter stemmes det rent med et stemmejern.

3

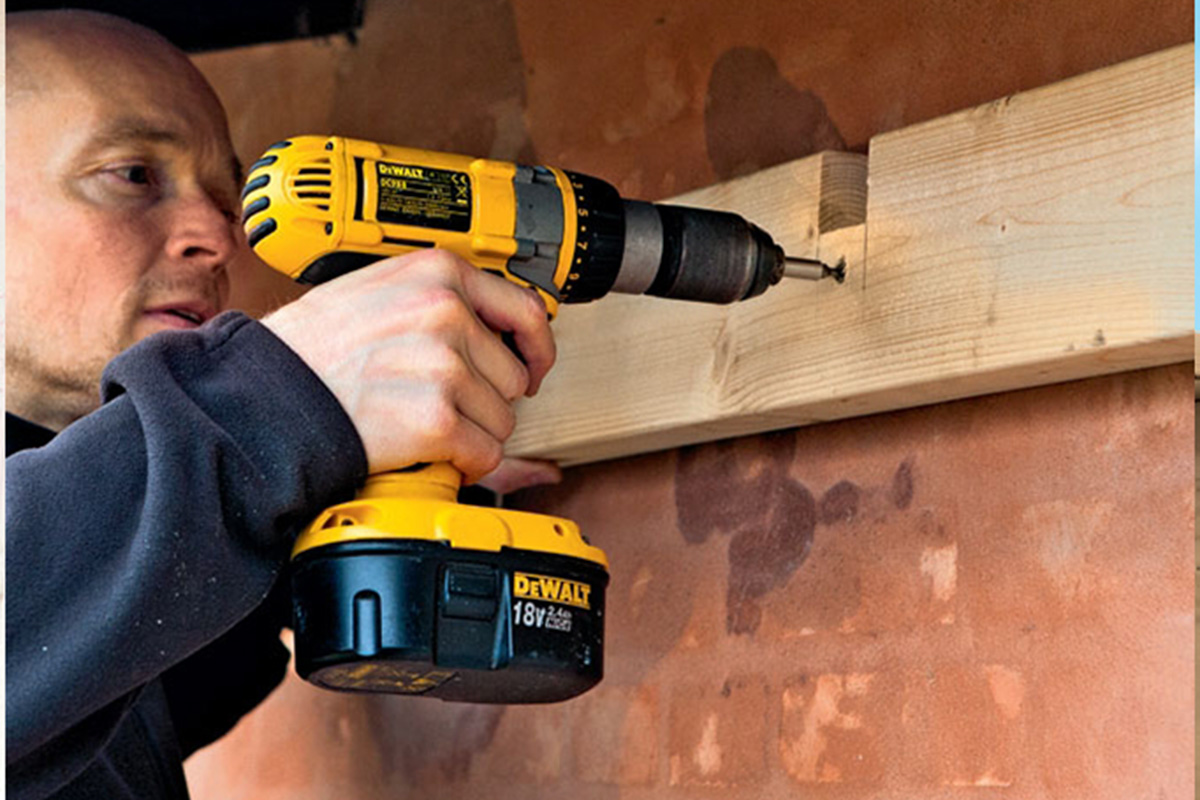

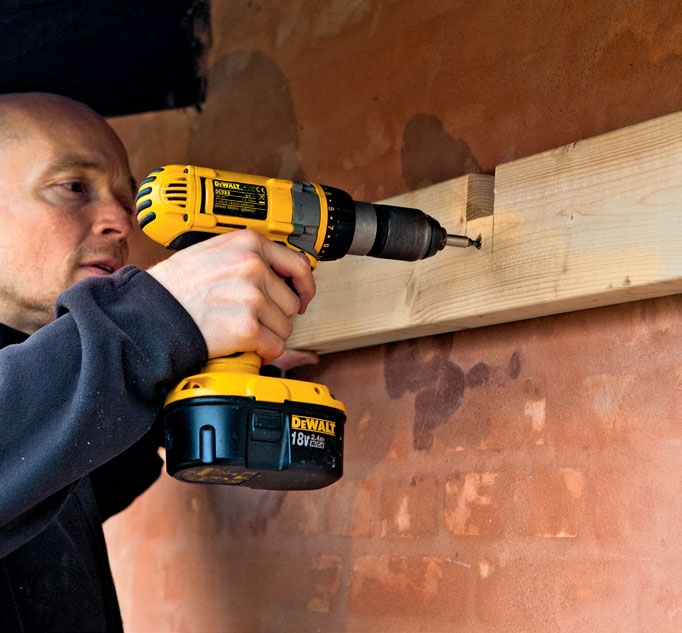

Remmen sættes fast. Med et 8 mm træbor bores for, inden der bores 8 mm huller i muren. Sæt plugs i, og skru remmen fast med 8 x 120 mm skruer. Bemærk, at vi placerer skruerne, så de senere dækkes af spærene.

Tips: Læg gerne murpap mellem mur og rem, så fugt ikke kan vandre fra mur til træ.

Sæt spær på

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Spærene vil vi placere lige over de lodrette planker, fordi det giver det mest harmoniske udtryk, når linjerne i konstruktionen føres videre. Af samme grund bruger vi samme trædimension overalt i konstruktionen.

Vi har valgt at bruge haksamlinger i begge ender af spærene. Så slipper vi for at bruge beslag. Ved murremmen laver vi et hak, der er 4 cm dybt - det samme, som vi har lavet i selve murremmen. Og ved overliggeren bruger vi en stump reglar til at strege op efter. Så bliver hakket 45 mm dybt. Alle samlingerne skruer vi sammen oppefra.

1

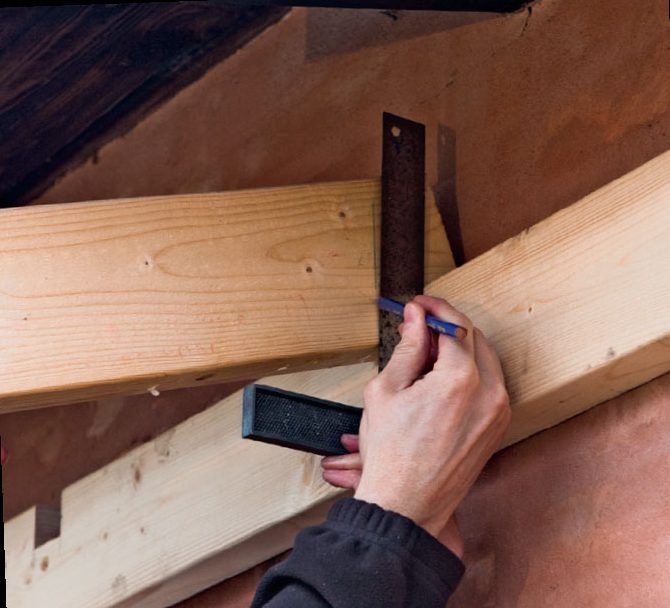

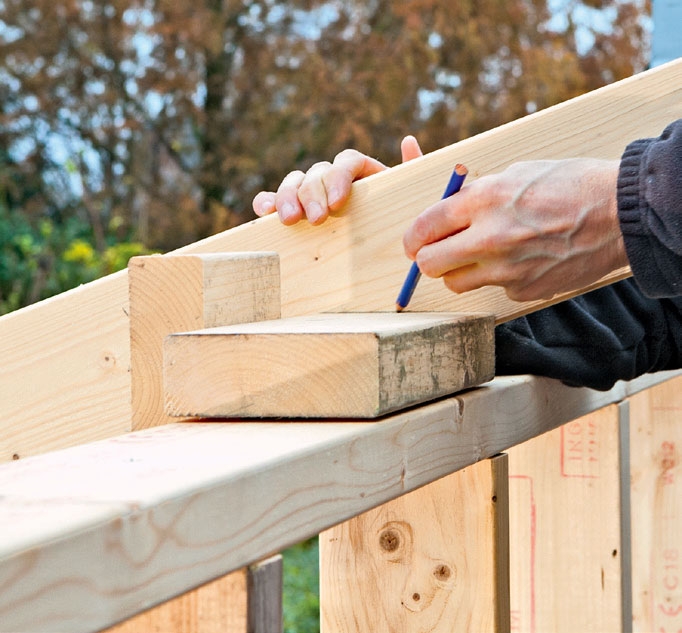

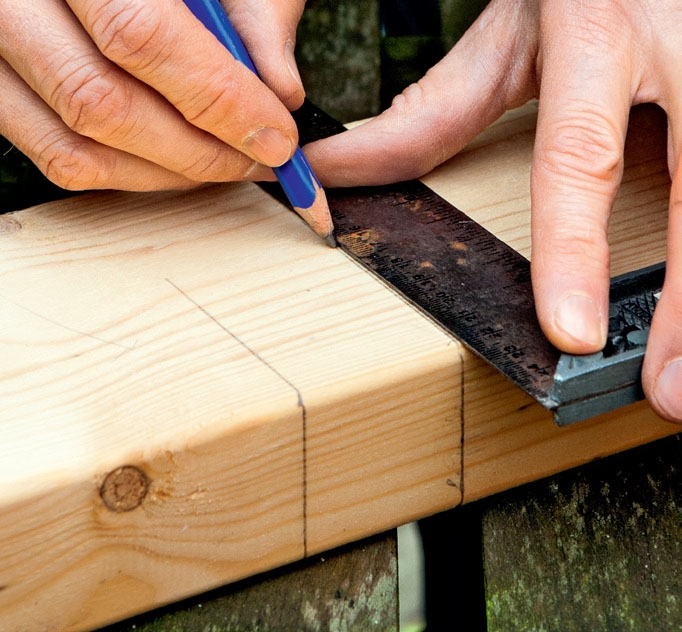

Det første spær lægges på plads i hakket. Vi bruger en vinkel til at strege op parallelt med muren. På den måde har vi markeret den vinkel, enden af spæret skal skæres i. Enderne på de øvrige spær skærer vi i samme vinkel.

2

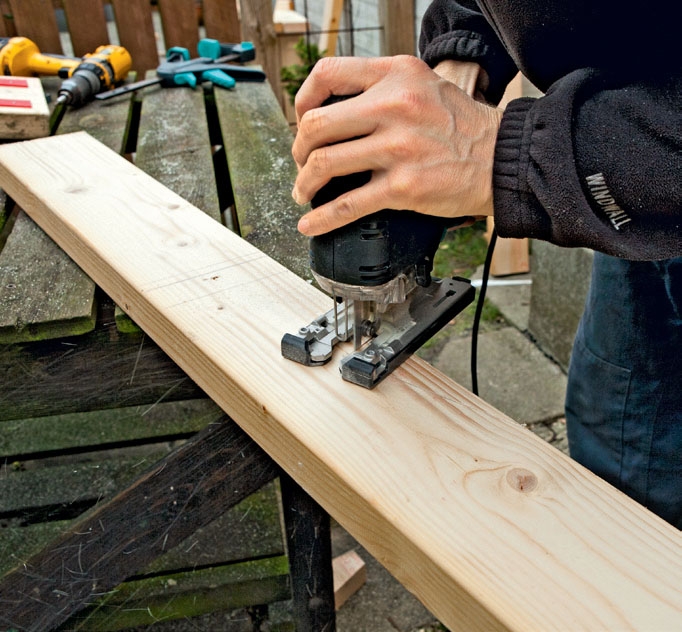

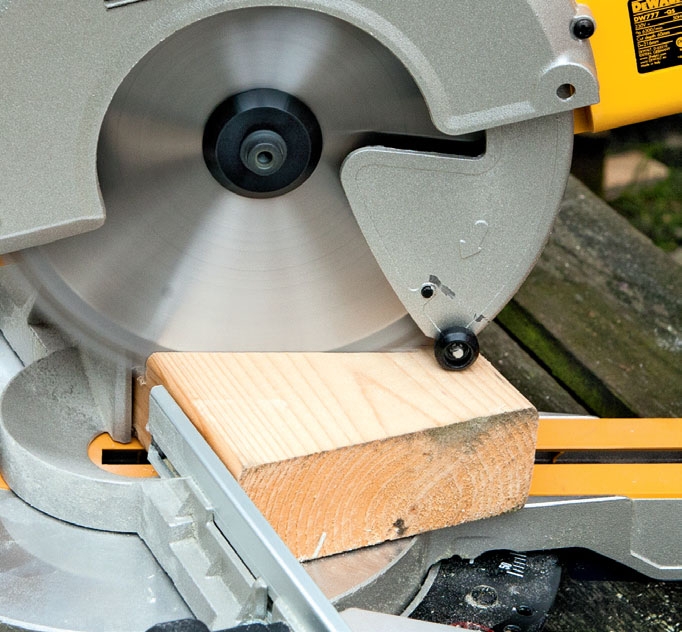

Alle spær skæres til. Det skrå snit vil gøre, at alle spær kan komme ind og filugte med husmuren.

3

Det første spær lægges på plads igen, så vi kan måle ud til hakket i spæret. Hakket skal være 4 cm dybt.

4

I den anden ende skal der også mærkes op til hak i spæret. Ved overliggeren bruger vi en stump reglar til at strege op efter. Det betyder, at hakket bliver 45 mm dybt.

5

Nu kan hakkene skæres ud - i begge ender. Når det første spær er skåret til, kan det bruges som skabelon til at skære de øvrige spær til efter.

6

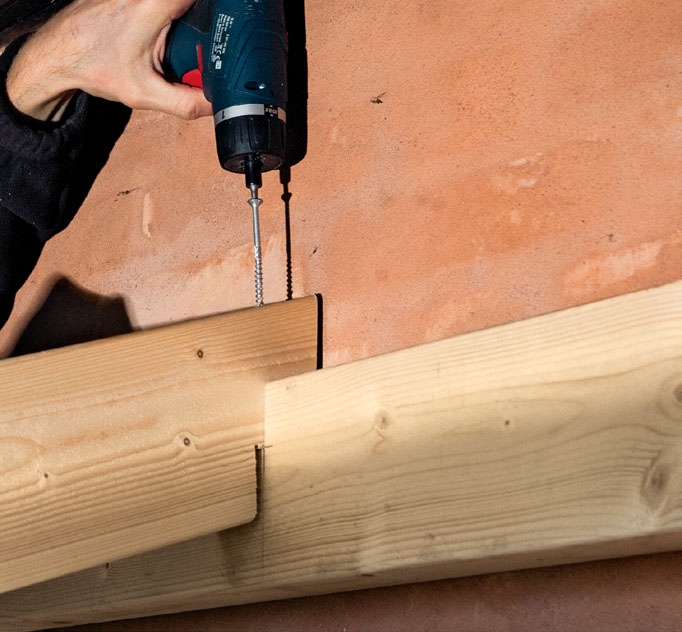

Spærene lægges op og skrues fast. Vi skruer oppefra med 6 x 120 mm skruer - heller ikke her bruger vi bygningsbeslag.

7

I modsatte ende - ved overliggeren - bruger vi 6 x 120 mm skruer, som også skrues i oppefra. Spæret dækker af for samlingen mellem overliggeren og den lodrette planke.

8

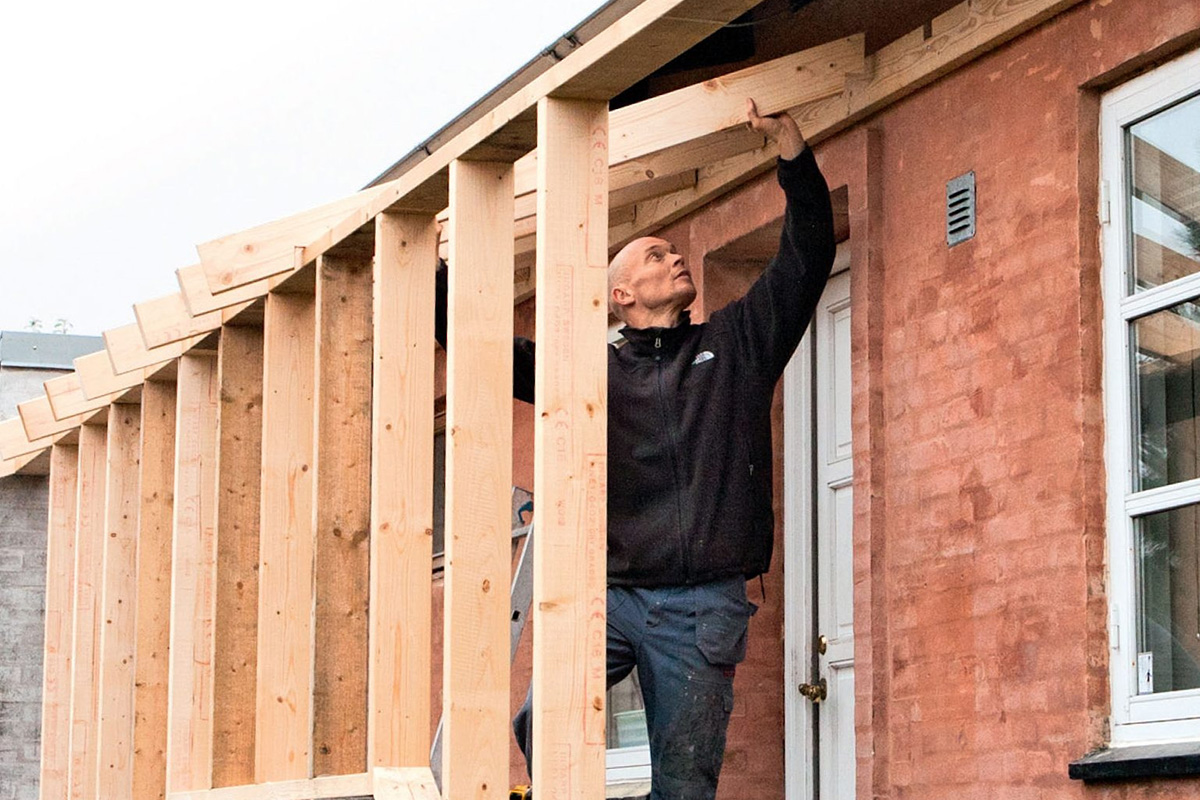

Når spærene lægges på plads, er konstruktionen stabil, og vi kan se “tegningen” af det færdige vindfang.

Glas på taget

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

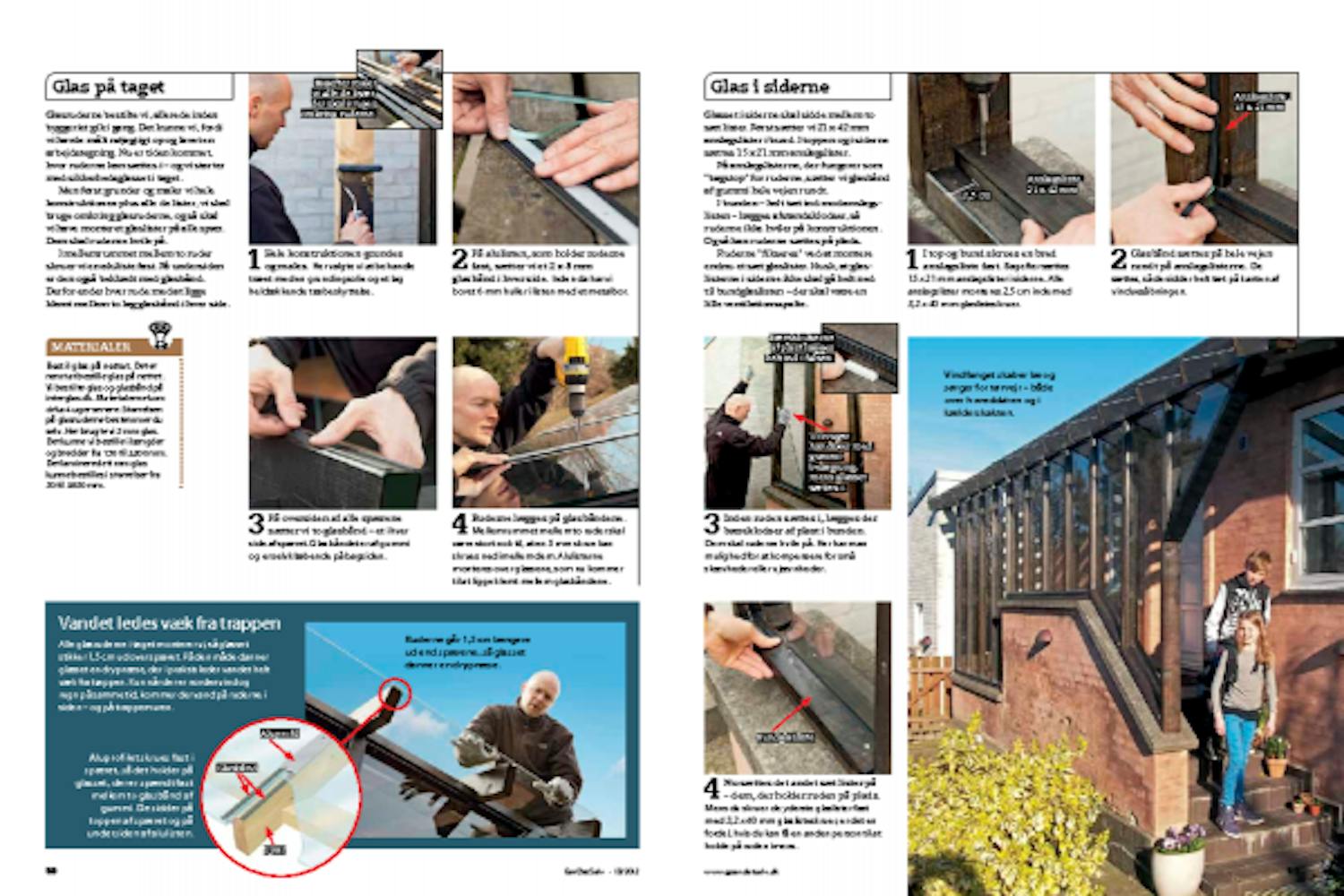

Glasruderne bestilte vi, allerede inden byggeriet gik i gang. Det kunne vi, fordi vi havde målt nøjagtigt op og lavet en arbejdstegning. Nu er tiden kommet, hvor ruderne kan sættes i - og vi starter med sikkerhedsglasset i taget.

Men først grunder og maler vi hele konstruktionen plus alle de lister, vi skal bruge omkring glasruderne, og så skal vi have monteret glaslister på alle spær. Dem skal ruderne hvile på.

I mellemrummet mellem to ruder skruer vi en aluliste fast. På undersiden er den også beklædt med glasbånd. Derfor ender hver rude med at ligge klemt mellem to lag glasbånd i hver side.

1

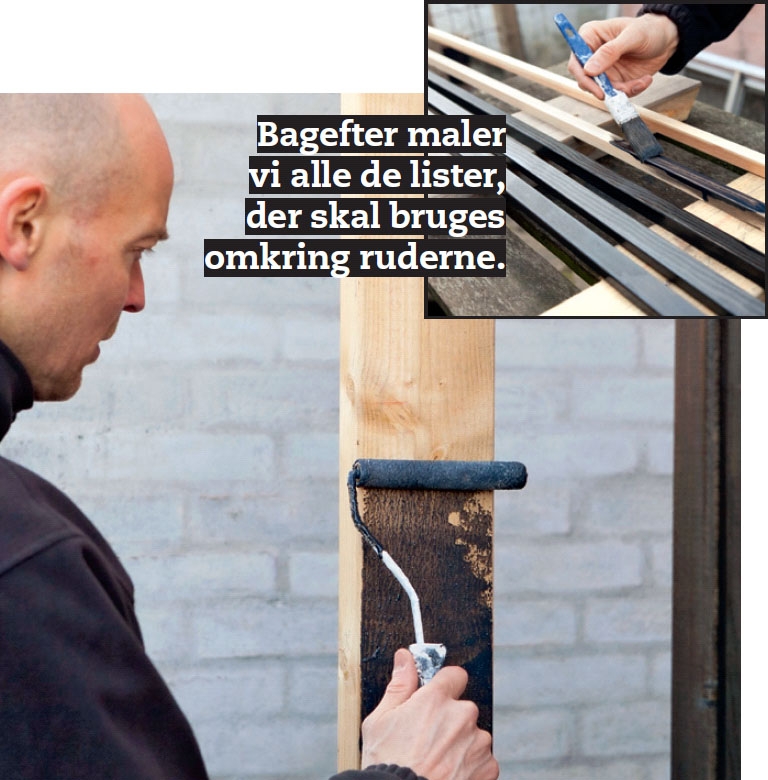

Hele konstruktionen grundes og males. Her valgte vi at behandle træet med en grundingsolie og et lag heldækkende træbeskyttelse.

2

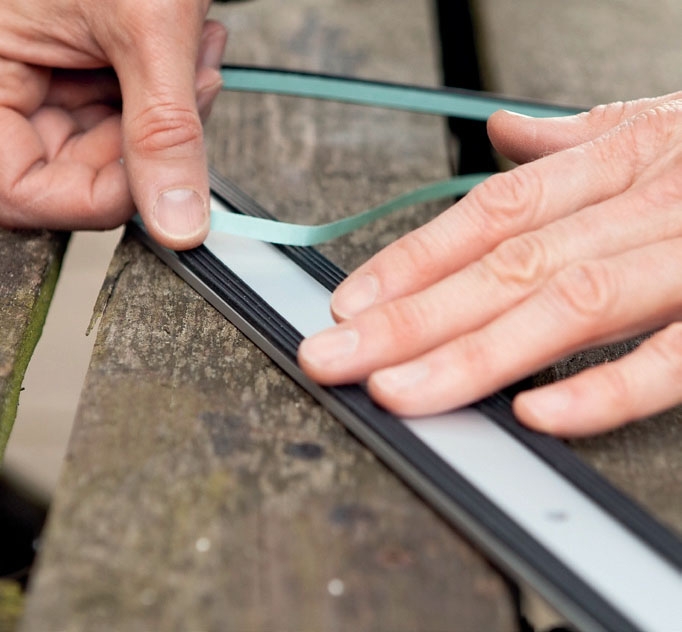

På alulisten, som holder ruderne fast, sætter vi et 2 x 8 mm glasbånd i hver side. Inden da har vi boret 6 mm huller i listen med et metalbor.

3

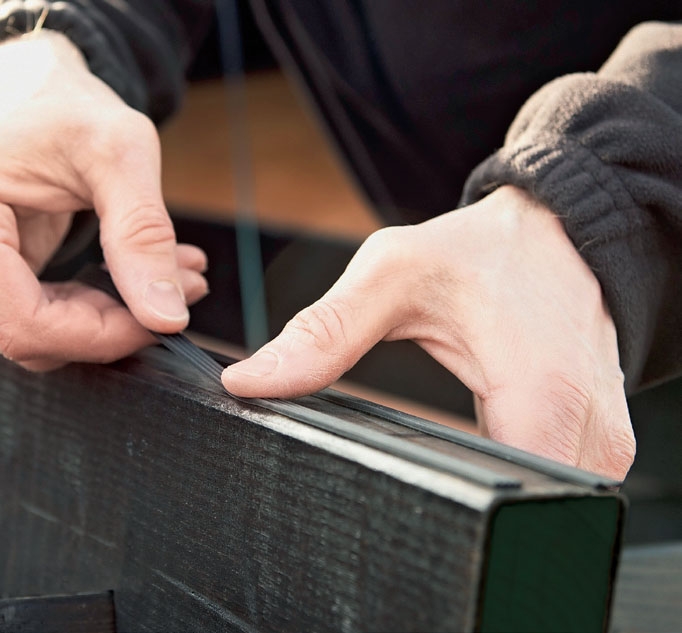

På oversiden af alle spærene sætter vi to glasbånd - et i hver side af spæret. Glasbåndet er af gummi og er selvklæbende på bagsiden.

4

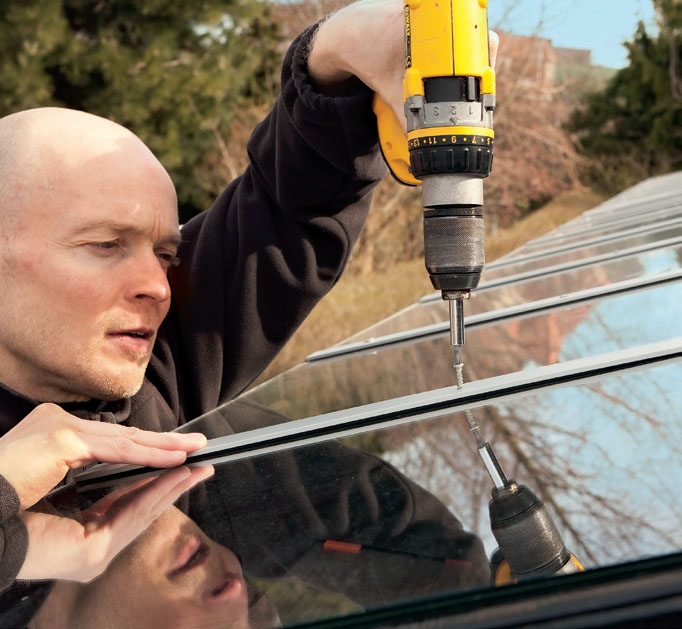

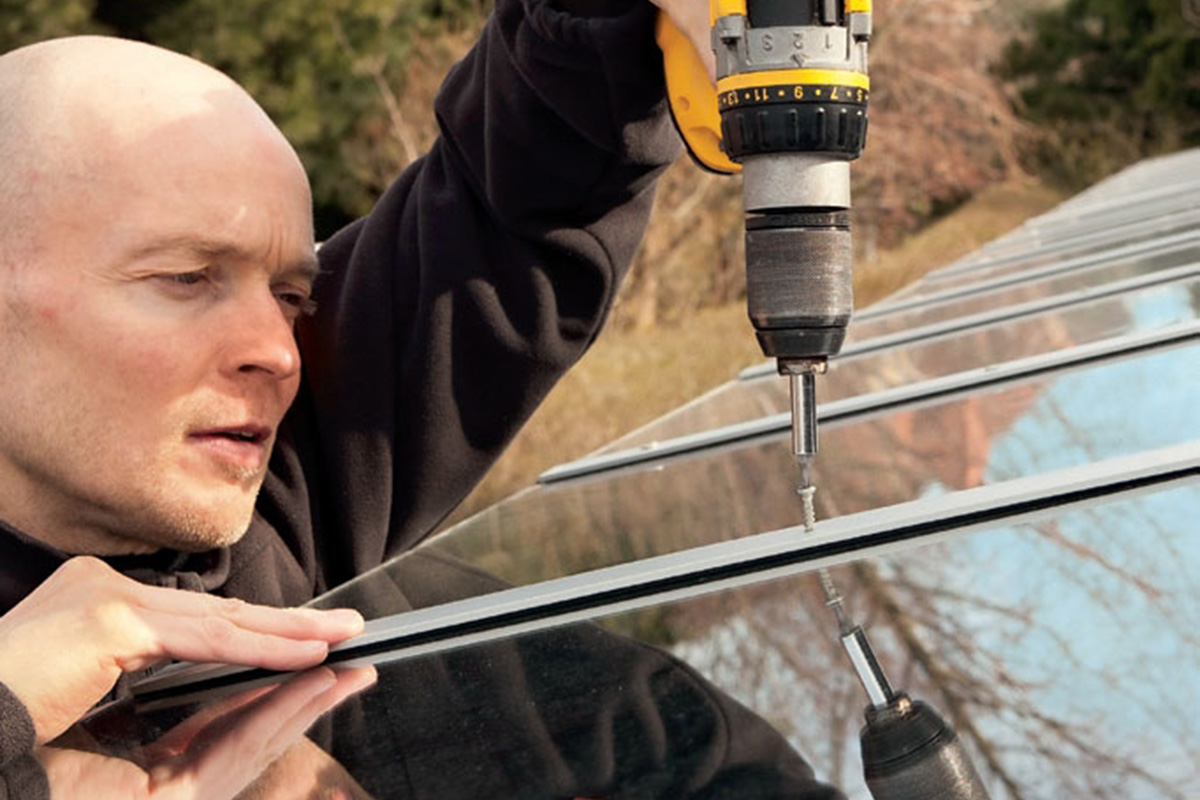

Ruderne lægges på glasbåndene. Mellemrummet mellem to ruder skal være stort nok til, at en 5 mm skrue kan skrues ned imellem dem. Alulisterne monteres over glassene, som nu kommer til at ligge klemt mellem glasbåndene.

Glas i siderne

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Glasset i siderne skal sidde mellem to sæt lister. Først sætter vi 21 x 42 mm anslagslister i bund. I toppen og i siderne sættes 15 x 21 mm anslagslister.

På anslagslisterne, der fungerer som “bagstop” for ruderne, sætter vi glasbånd af gummi hele vejen rundt.

I bunden - helt tæt ind mod anslagslisten - lægges afstandsklodser, så ruderne ikke hviler på konstruktionen. Og så kan ruderne sættes på plads.

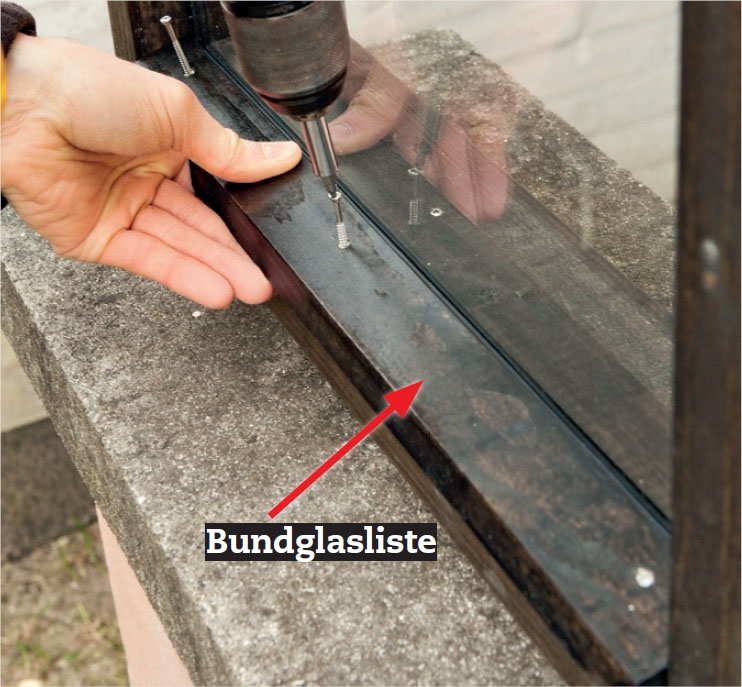

Ruderne “fikseres” ved at montere endnu et sæt glaslister. Husk, at glaslisterne i siderne ikke skal gå helt ned til bundglaslisten - der skal være en lille ventilationsspalte.

1

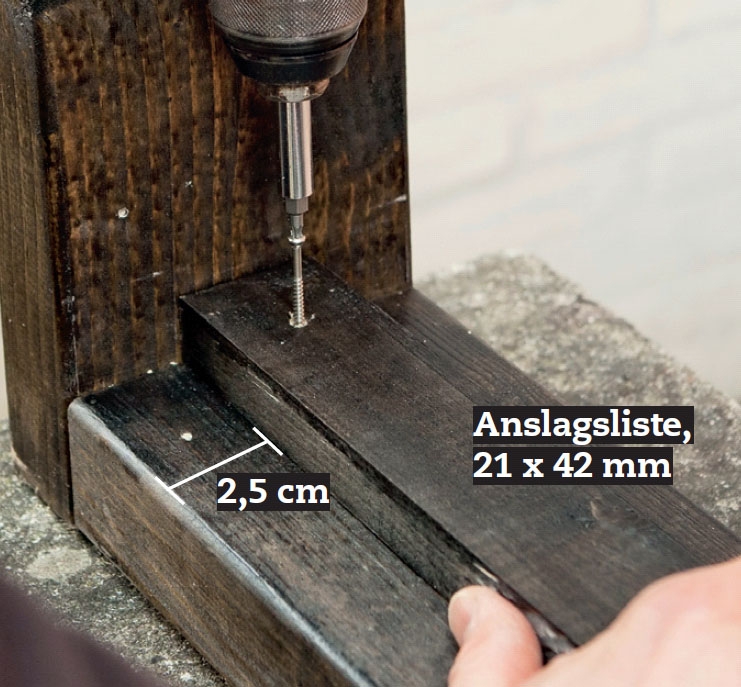

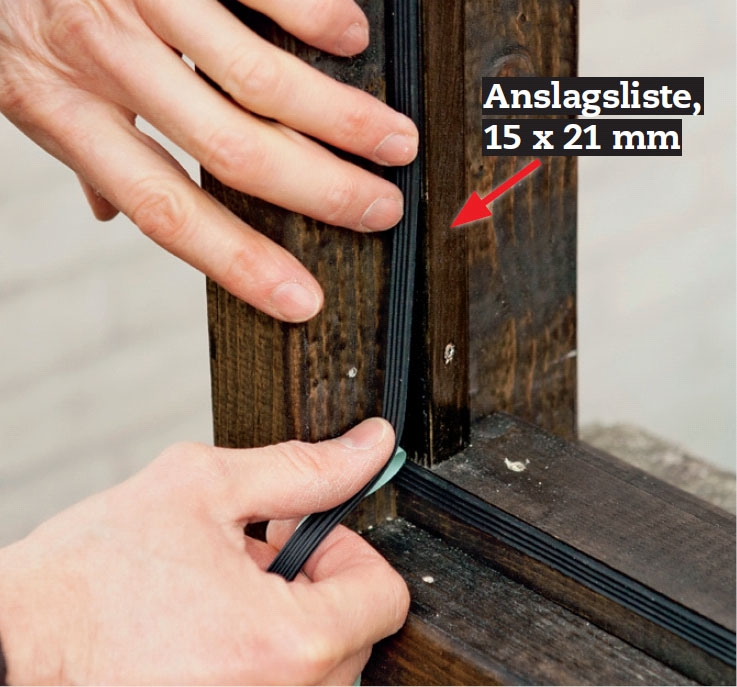

I top og bund skrues en bred anslags liste fast. Bagefter sættes 15 x 21 mm anslagslister i siderne. Alle anslagslister monteres 2,5 cm inde med 3,2 x 40 mm glaslisteskruer.

2

Glasbånd sættes på hele vejen rundt på anslagslisterne. De sættes, så de sidder helt tæt på kanten af vinduesåbningen.

3

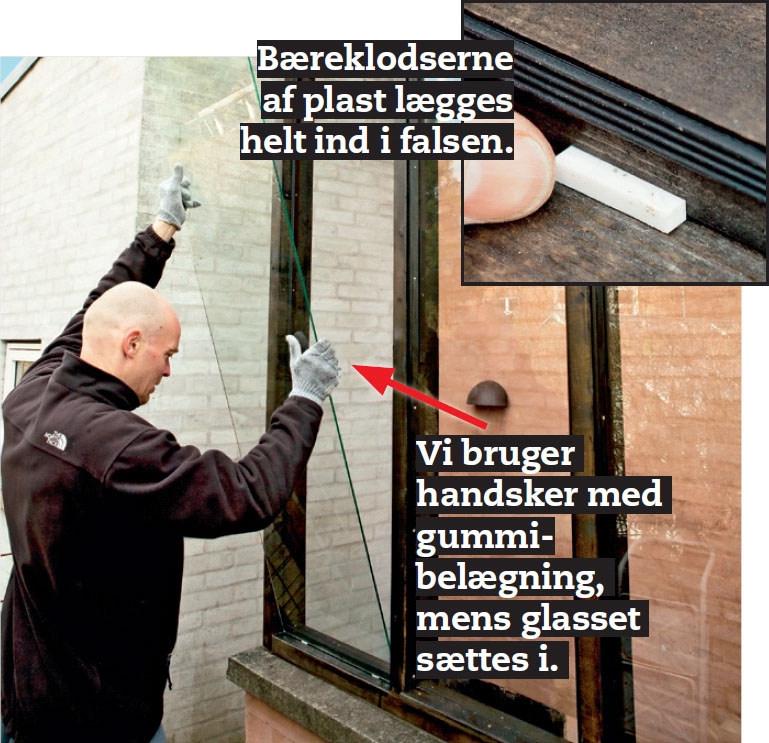

Inden ruden sættes i, lægges der bæreklodser af plast i bunden. Dem skal ruderne hvile på. Her har man mulighed for at kompensere for små skævheder eller ujævnheder.

4

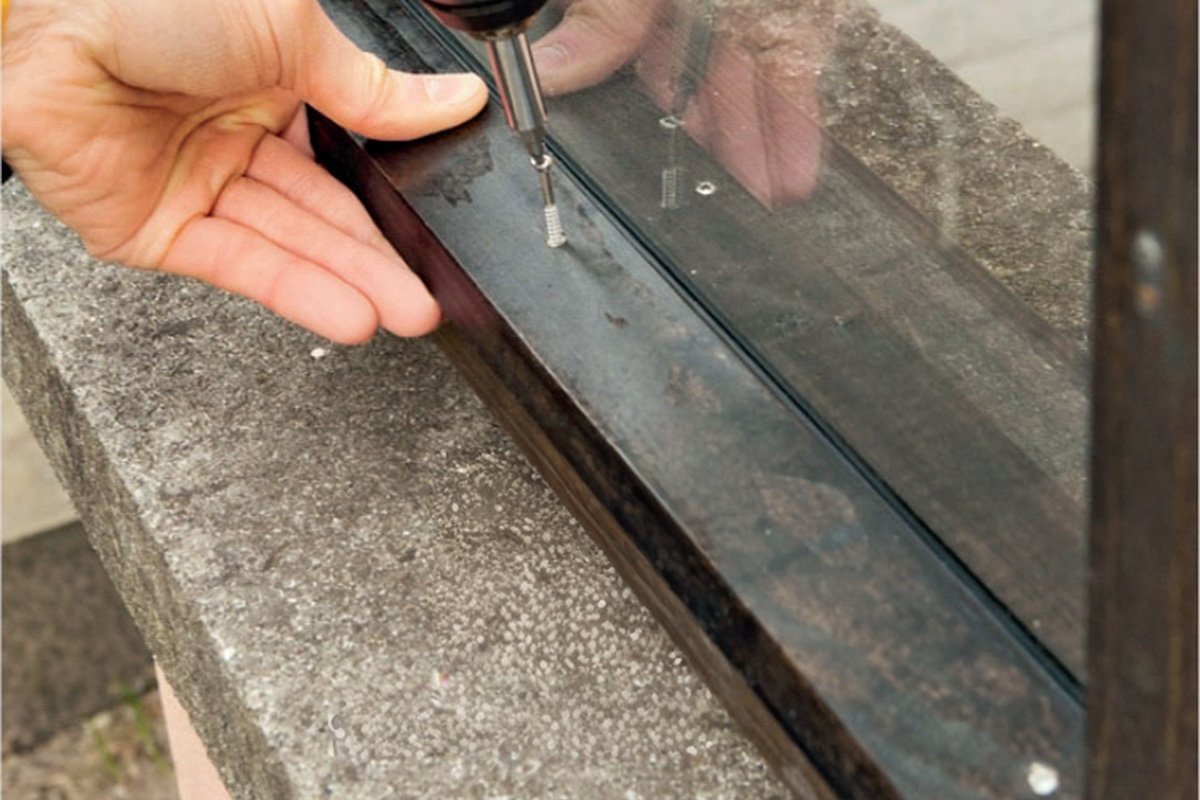

Nu sættes det andet sæt lister på - dem, der holder ruden på plads. Mens du skruer de yderste glaslister fast med 3,2 x 40 mm glaslisteskruer, er det en fordel, hvis du kan få en anden person til at holde på ruden imens.

Materialer

Glas:
• 6 mm lamineret glas (til tag)
• 5 mm glas (til side)

Træ:
• 45 x 120 mm planker (reglar)
• 15 x 21 mm anslagsliste/sideglasliste
• 21 x 42 mm anslagsliste (til bund)
• 21 x 42 mm bundglasliste
• 14 mm dyvler

Desuden:
• 4 x 45 mm aluliste
• 2 x 8 mm glasbånd
• 20 x 22 mm ekspanderende fugebånd (Illmodbånd)
• Pu-lim
• Diverse afstandsklodser af plast
• 3,2 x 40 mm glaslisteskruer, 5 x 40, 6 x 120 og 8 x 120 mm rustfri skruer
• Grundingsolie og træbeskyttelse

Tidsforbrug

Det viste projekt kostede 13.000 kroner (med 24 ruder).

Pris

3-4 arbejdsdage (med tørretid for olie og maling)

Sværhedsgrad

Du skal arbejde ret præcist med trækonstruktionen. At arbejde med glas er tungt, men faktisk ikke svært.

Tegning

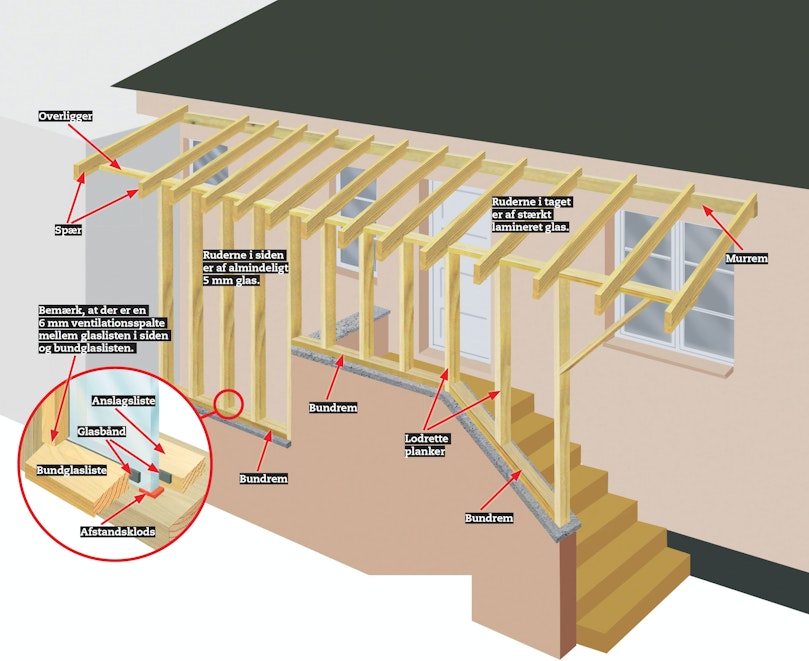

Overalt i konstruktionen har vi brugt samme trædimension - 45 x 120 mm reglar. Kun listerne omkring glasruderne afviger fra dette.

Log ind eller køb adgang for at se tegningen

Tips & Tricks

Lamineret glas virker som sikkerhedsglas

I taget på vindfanget bør der være sikkerheds glas, som ikke splintrer, hvis glasset går i stykker. Her bruger vi 6 mm lamineret glas. Det består af tre lag: et lag 3 mm glas, en klar folie på 0,38 mm og så endnu et lag 3 mm glas. Fordi glasset er limet sammen om folien, har det samme funktion som sikkerhedsglas.

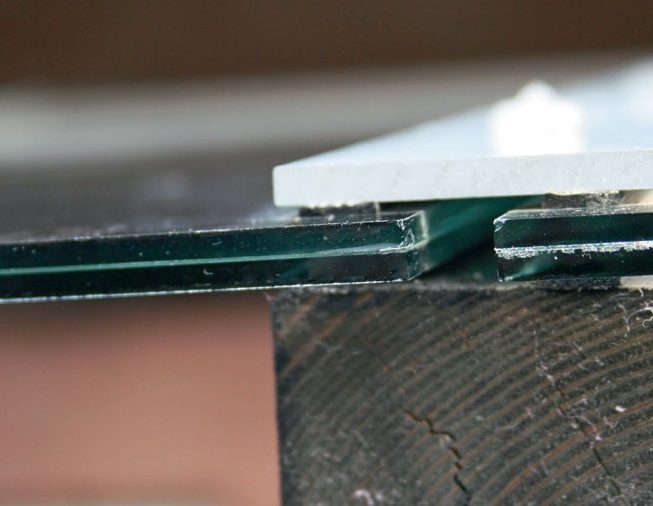

Det laminerede glas har tre lag. Fordi de to lag glas er limet sammen med folien i midten, splintrer glasset ikke, hvis ruden går i stykker.

Vandet ledes væk fra trappen

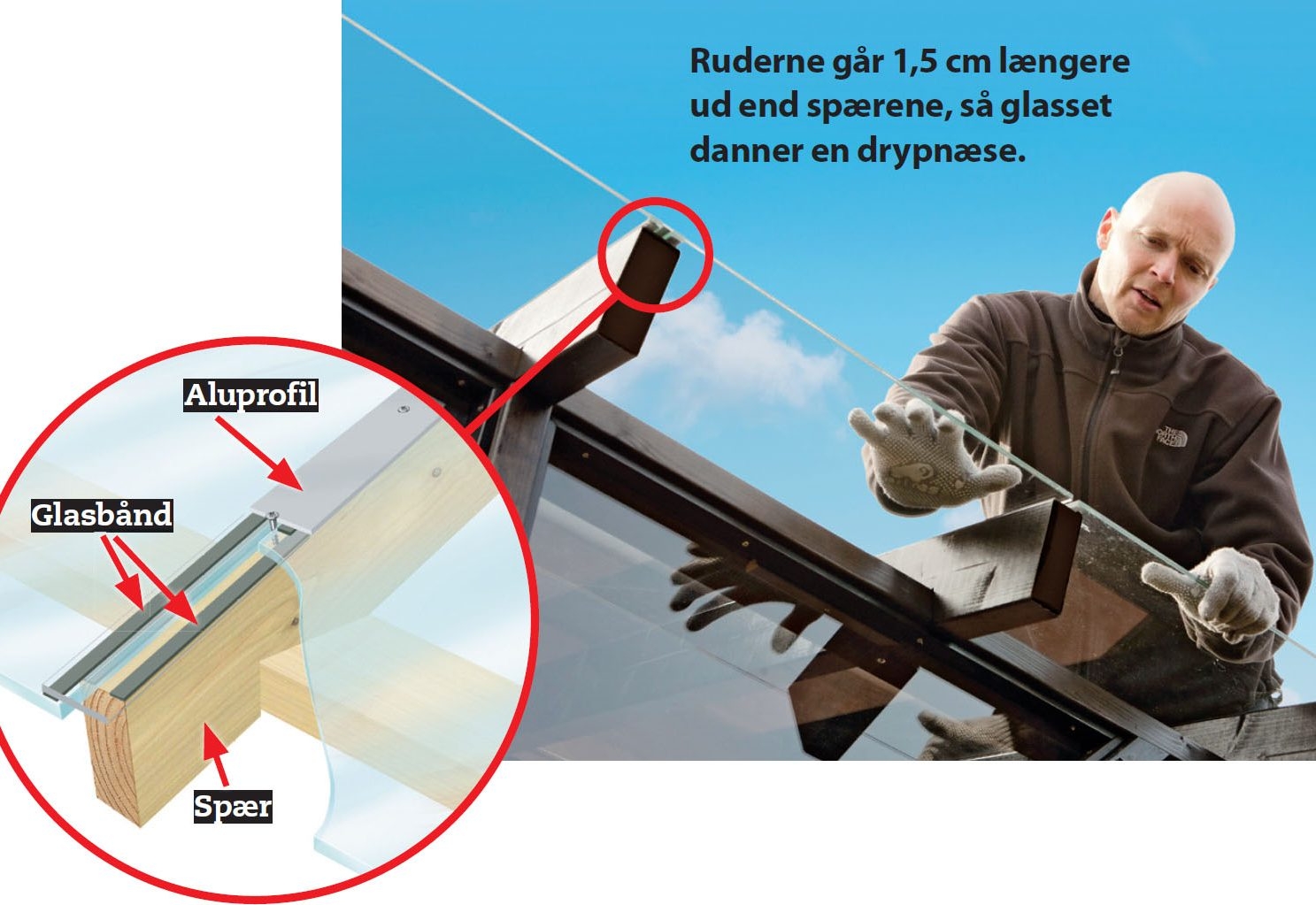

Alle glasruderne i taget monterer vi, så glasset stikker 1,5 cm ud over spæret. På den måde danner glasset en drypnæse, der i praksis leder vandet helt væk fra trappen. Kun når der er nordenvind og regn på samme tid, kommer der vand på ruderne i siden - og på trappemuren.

Aluprofilet skrues fast i spæret, så det holder på glasset, der er spændt fast mellem to glasbånd af gummi. De sidder på toppen af spæret og på undersiden af alulisten.
