Gratis frisk luft med solcelle-ventilation

Med en hjemmelavet solcelle-ventilator kan du sikre frisk luft i dit sommerhus, skur eller kælder helt uden udgifter til strøm. Se her, hvordan du laver den - for cirka 700 kroner.

Sværhedsgrad
Tidsforbrug
2 timer
Pris
700 kroner

Intro

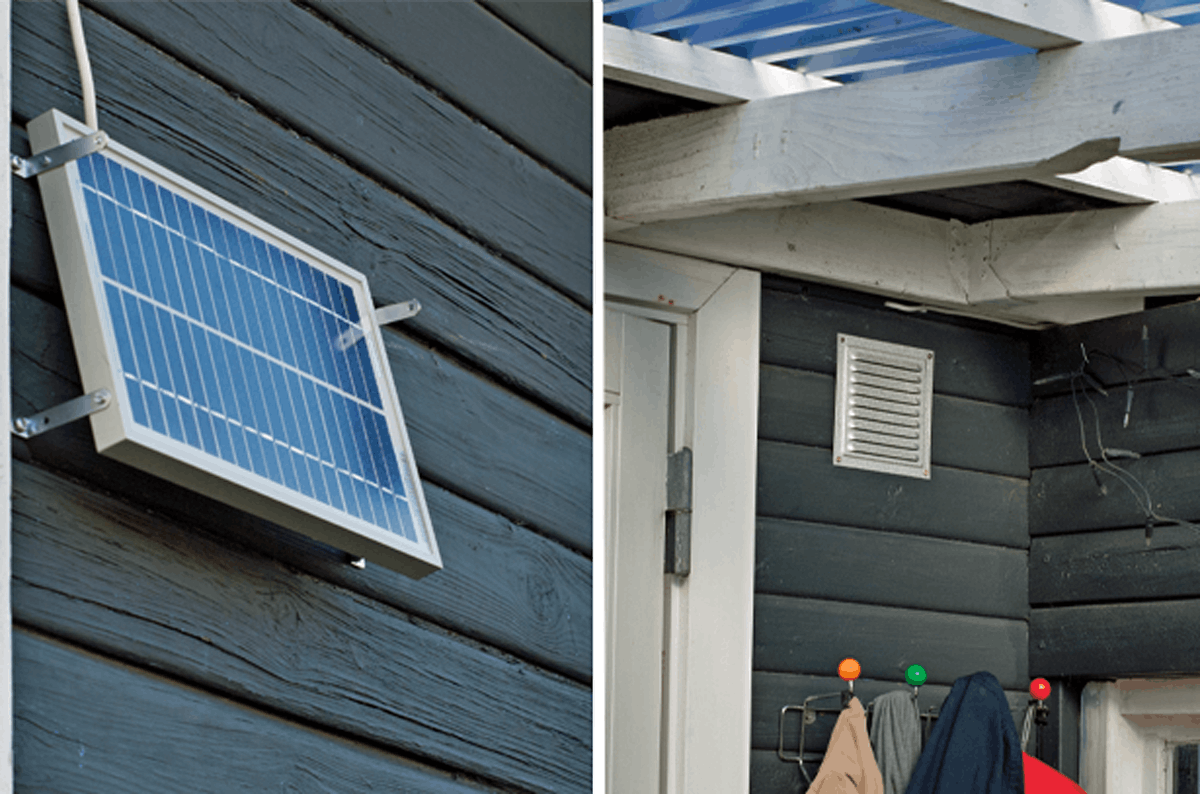

Lugten af et sommerhus, der har været lukket ned hele vinteren, er ikke altid lige behagelig.

For selve sommerhuset er det heller ikke sundt, at indeluften har stået stille i flere måneder. Derfor skal der ventilation til, også når du ikke er hjemme.

Det klarer den hjemmelavede ventilator her. Prisen er en engangsudgift på 700 kr.

Det er et lille elektronik-projekt, der kræver lidt andre kompetencer end færdigheder med hammer og sav, men følg vejledningen her, så er det ikke svært.

Resultatet bliver en skræddersyet ventilator, der er drevet af en solcelle, så dine fremtidige driftsudgifter er derfor lig med nul kroner.

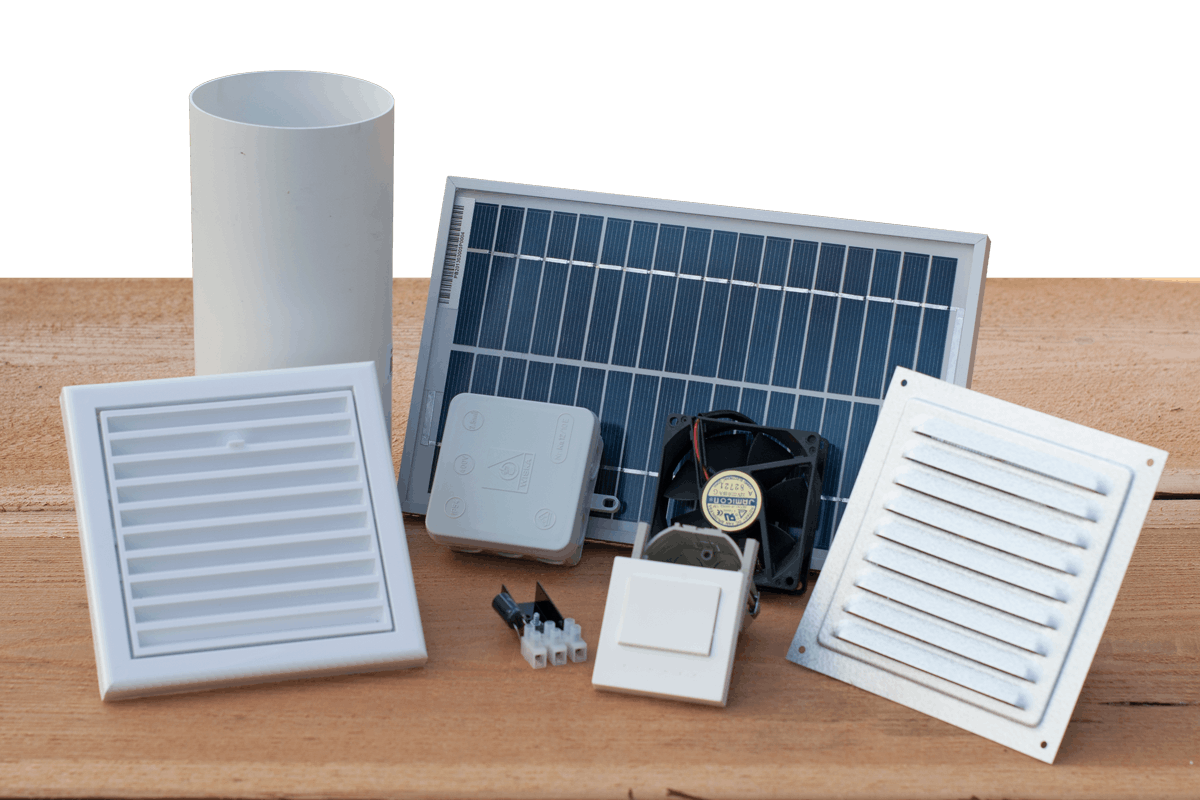

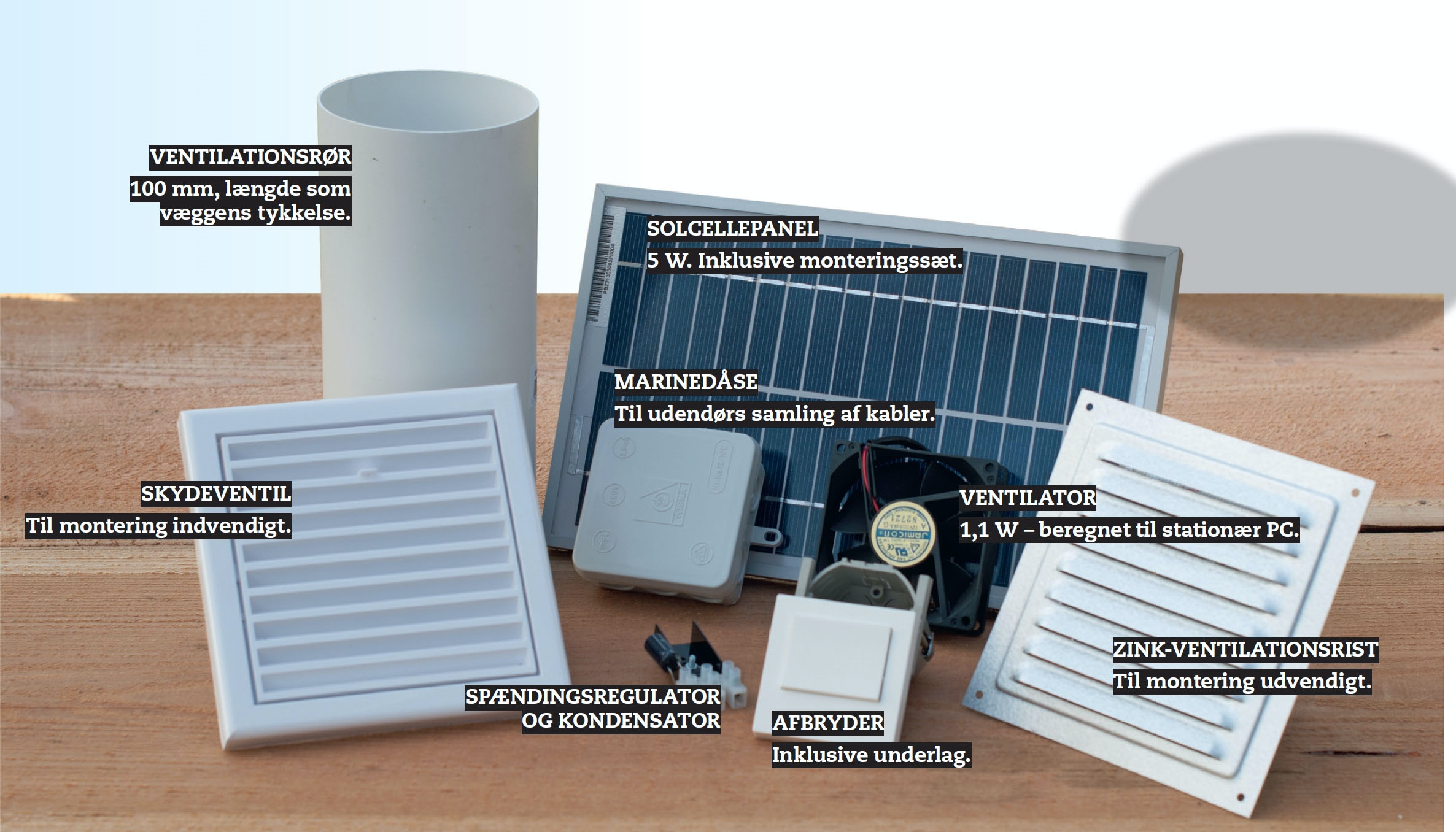

Solcelle ventilator: Delene

Lavvolt kræver ikke elektriker

Vejledning

01
Sådan sætter du det hele op 9 Trin

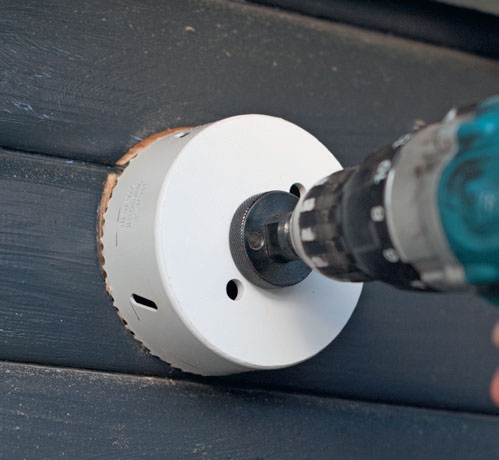

Solcelle ventilator: Bor hul i væggen 1

Bor hul i væggen til ventilationsrøret. Her bruger vi et 102 mm kopbor til et 100 mm rør.

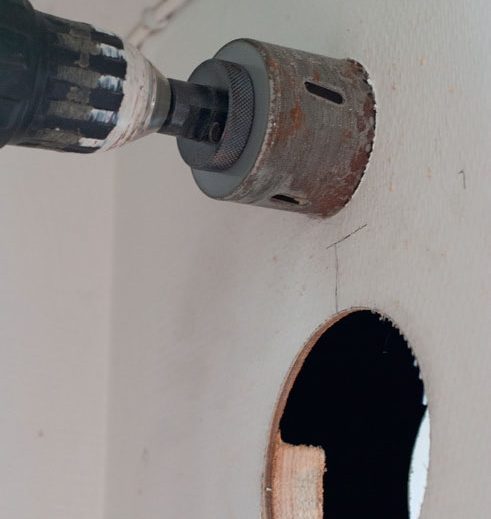

Solcelle ventilator: Bor hul til afbryderen 2

Bor hul til afbryderen. Brug et kopbor, der passer til den afbryder, du har valgt, så ventilatoren kan afbrydes, når du er hjemme og ikke gider høre på den.

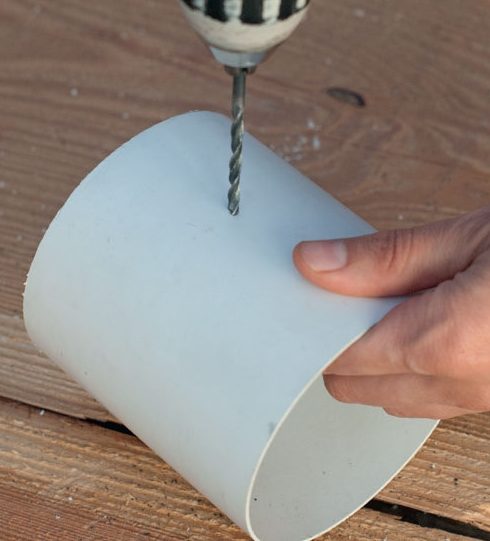

Solcelle ventilator: Bor hul i røret 3

Bor hul i røret, så du kan forbinde ventilatoren med afbryderen inde i væggen.

TIPS: Har du murede vægge, kan du fræse ledningen ind i væggen i stedet.

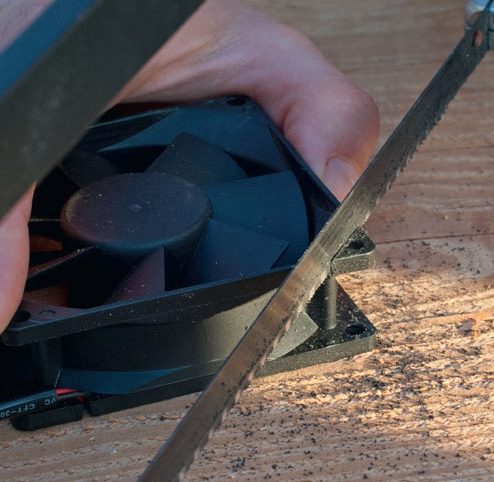

Solcelle ventilator: Tilpas ventilatoren 4

Tilpas ventilatoren. Den vil typisk sidde i en firkantet ramme. For at få den til at passe ind i ventilationsrøret skal hjørnerne skæres af.

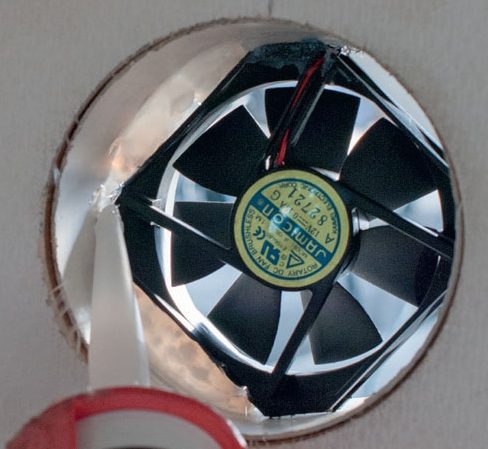

Solcelle ventilator: Klæb ventilatoren fast til røret 5

Klæb ventilatoren fast til røret, som du har skubbet ind i hullet. Sæt zinkristen op på ydersiden.

VIGTIGT! Sørg for, at ventilatoren vender, så den blæser luften ind i huset.

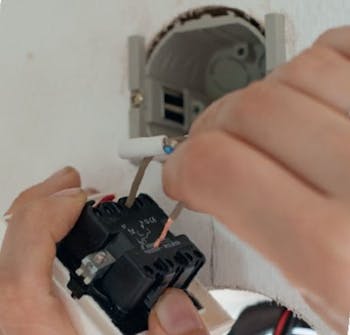

Solcelle ventilator: Forbind ledningerne 6

Forbind ledningerne. Den brune ledning fra ventilatoren skal i afbryderen. Den brune ledning fra solcellen

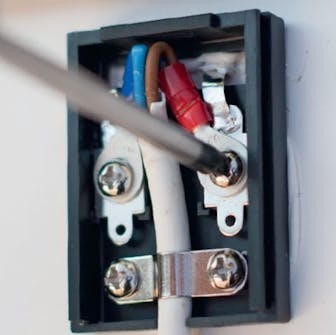

Solcelle ventilator: Bag på solcellepanelet 7

Bag på solcellepanelet sættes den brune ledning til plus, og den blå til minus. Begge ledninger skal her forsynes med kabelsko.

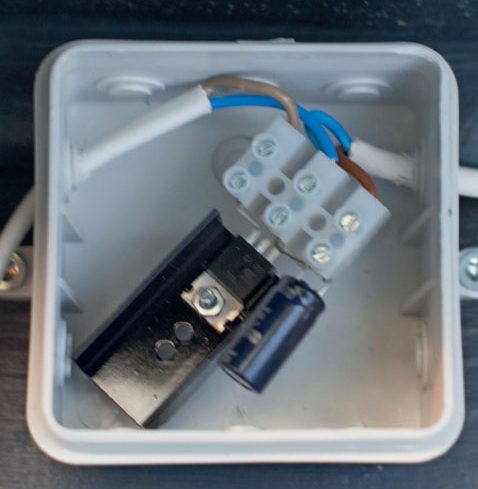

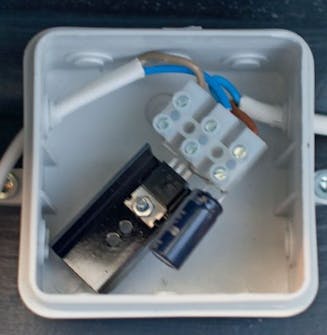

Solcelle ventilator: Ledningerne kobles sammen med kondensatoren og spændingsregulatoren 8

Mellem solcellen og ventilatoren kobles ledningerne sammen med kondensatoren og spændingsregulatoren (se diagram i boks).

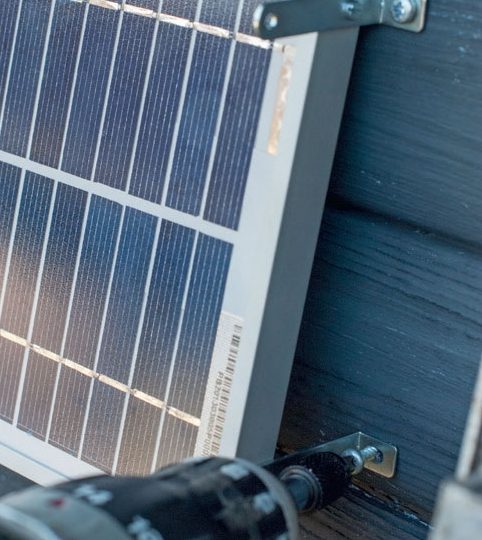

Solcelle ventilator: Sæt solcellepanelet op 9

Sæt solcellepanelet op. Skru de små beslag fast. Panelet er mest effektivt, hvis det vender mod syd.

Materialer

Købt på nettet (Kerychip.dk):

• 5 W solcelle, inkl. monteringssæt
• 1,1 W ventilator
• Spændingsregulator og kondensator

Købt i byggemarked:

• 100 mm ventilationsrør
• Skydeventil
• Ventilationsrist i zink
• Underlag til afbryder
• Marinedåse til samling af kabler
• Lampeledning
• Byggefuge

Tidsforbrug

Et par timer.

Pris

Cirka 700 kroner for alle delene, købt i byggemarked og på nettet.

Sværhedsgrad

En overkommelig opgave for langt de fleste.

Tegning

Sådan er delene forbundet

Sådan er delene forbundet

Video

VÆRKTØJ: Sådan bruger du skruemaskinen

I videoen her lærer du alt om det mest populære stykke gør det selv-værktøj. Ud over at skrue skruer i og bore huller i en lang række forskellige materialer, findes der masser af tilbehør, der gør dig i stand til at bore store huller, skrue møtrikker og franske skruer i, undersænke skruer, slibe, polere og meget mere.

TIPS: Helt lige snit i runde emner

Magasin-artikel

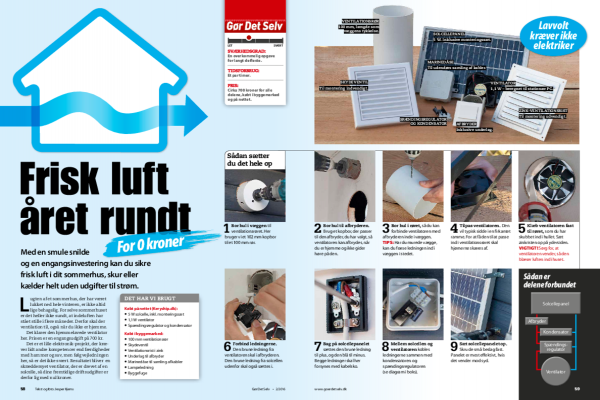

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
