Vejledning
01
Fleksibelt bord
12
Trin
Det rullende arbejdsbord er meget let at samle, du skal bare starte med at skrue benene fast på sidepladerne og dernæst skrue bagpladen fast. Bordpladen og bundhylden sørger for stabiliteten, og den smarte udtrækslåge kører i et spor mellem to lister i hver side.
Målene, vi har opgivet i materialelisten, passer til det værksted, bordene nu står i. Du kan selvfølgelig gøre dine arbejdsborde både længere og bredere, hvis du har plads til det - og brug for det.
Husk at sikre alle samlinger med trælim og skruer - og at bore for til skruerne, så du ikke ødelægger mdf-pladerne.

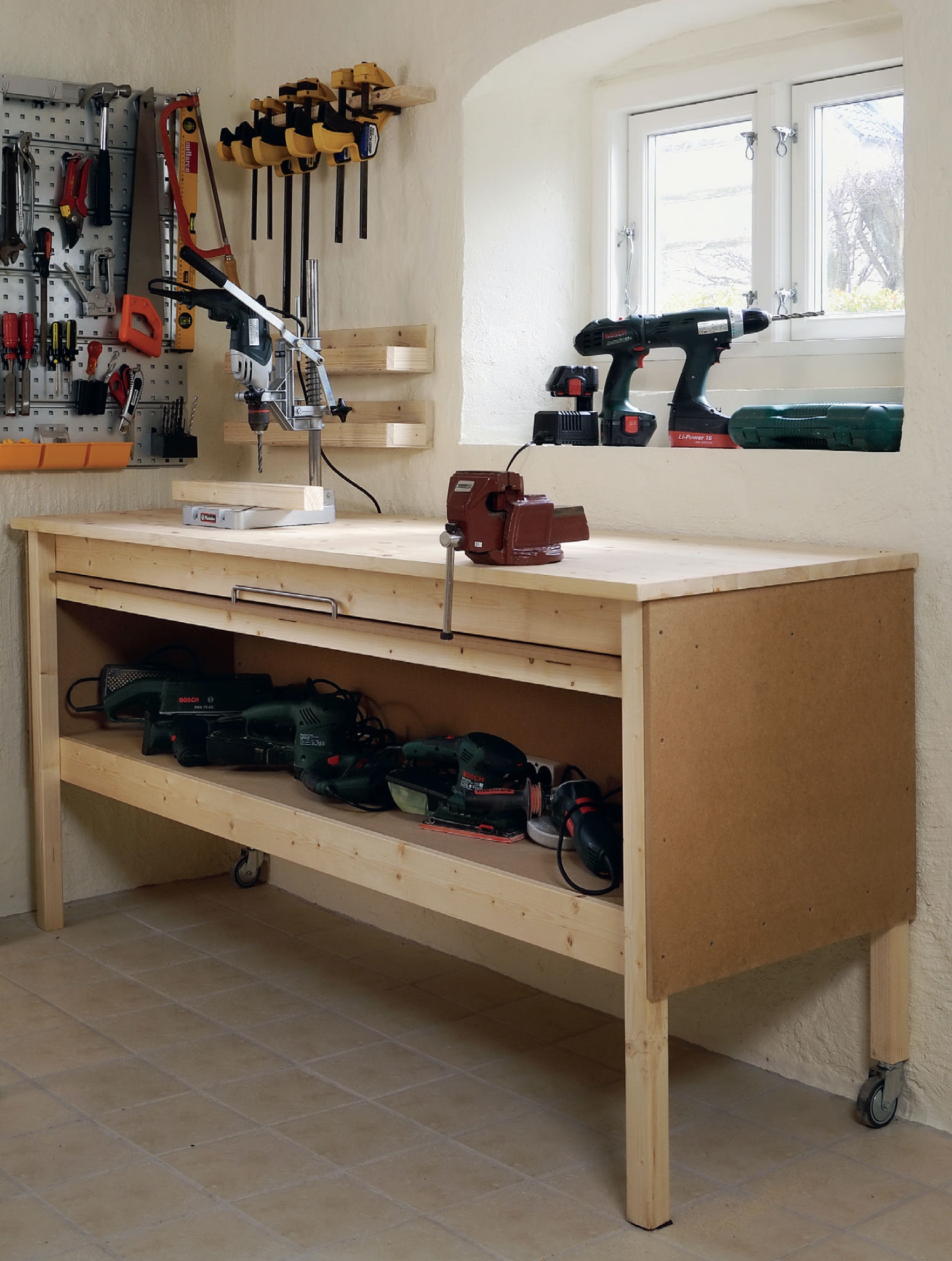

Det store åbne opbevaringsrum giver plads til mange maskiner. Og når lågen er lukket, er der ryddet op.

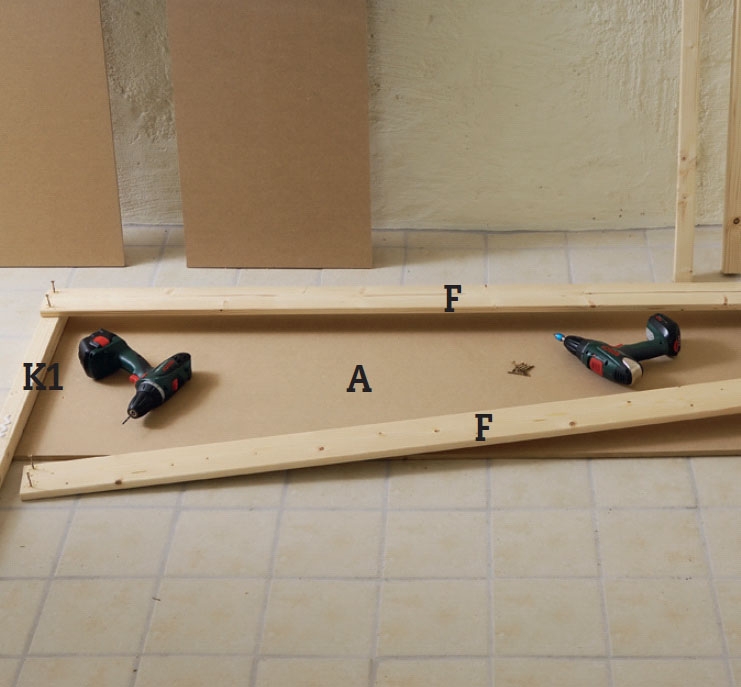

Start med at samle fronten ved at lime og skrue to lister (F) på de to forreste ben (K1) med 5 x 50 mm skruer. Skru og lim de to bageste ben (K2) på bagpladen (A) med 4 x 40 mm skruer.

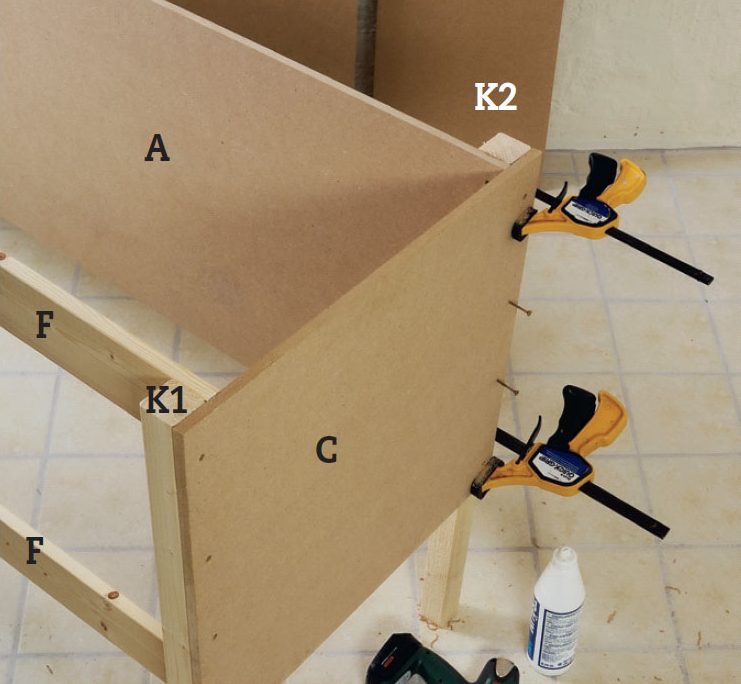

Lim og skru siderne (C) fast på de forreste bordben (K1) med 4 x 40 mm skruer. Lim og skru derefter de bageste ben (K2) fast med 4 x 40 mm skruer.
TIPS: Hold sidepladen fast med tvinger, mens du skruer, det er meget lettere.

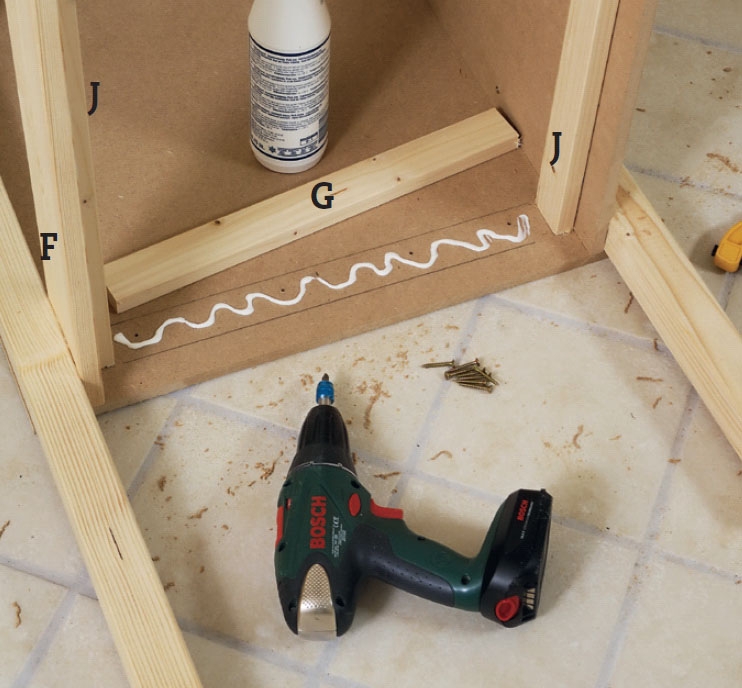

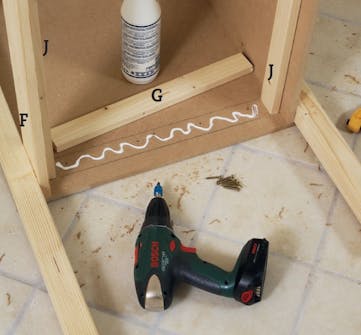

Lav en understøtning til bundhylden (B) af listerne (G) og (J), der placeres 12 mm lavere end brættet (F), så hylden kommer til at flugte med brættet. Lim og skru listerne fast med 4 x 30 mm skruer udefra.

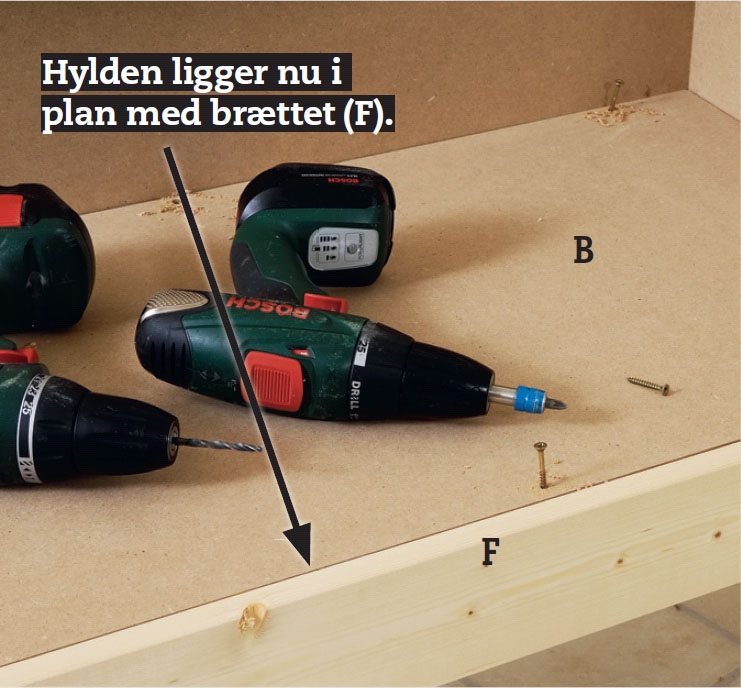

Læg hylden (B) på plads, og skru den fast til støttelisterne (G) og (J) med 4 x 40 mm skruer.

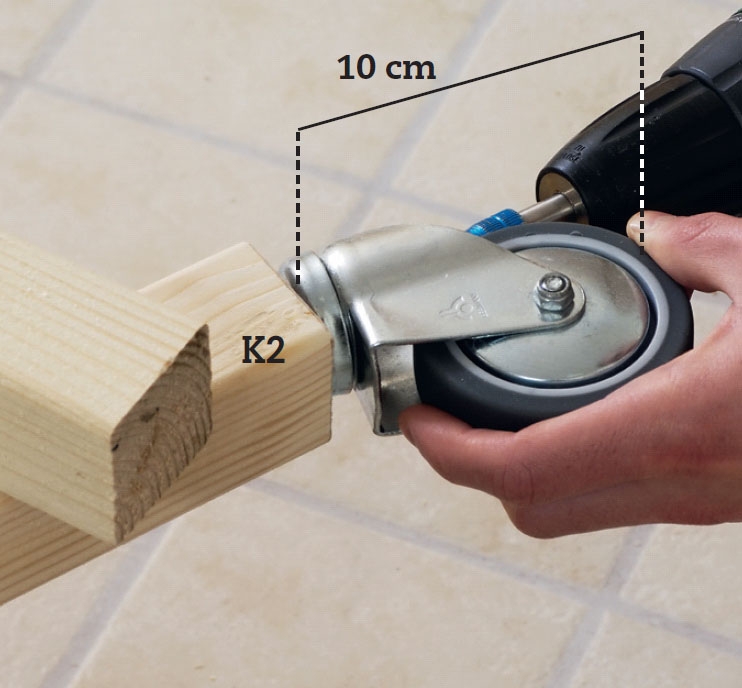

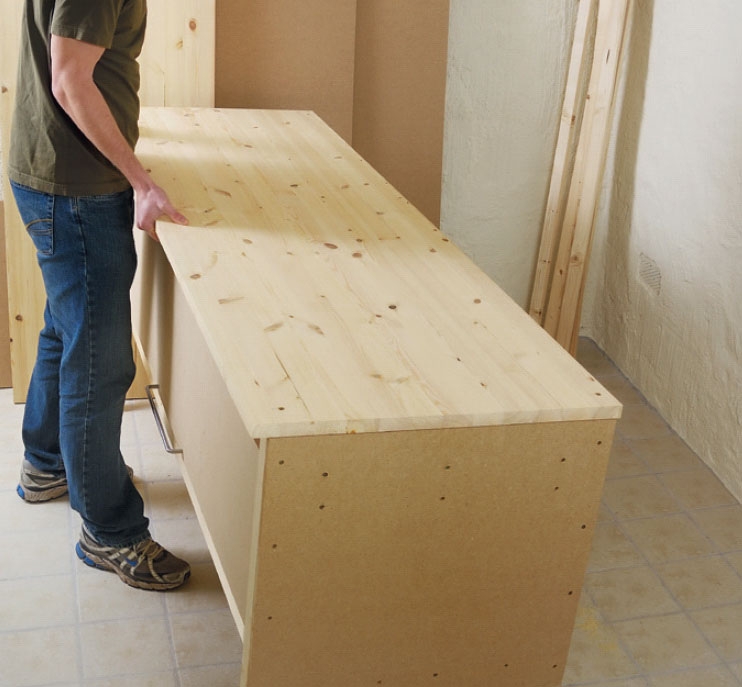

Mål den præcise højde på hjulene, og sav evt. af bordets bageste ben (K2), så hjulene kan fastgøres nedenunder, uden at bordet kommer til at stå skævt. Her måler hjulene 10 cm, som passer med forskellen på K1 og K2.
Lågen laves af de to plader (D og E). Saml pladerne med tre bladhængsler, der skrues på med 3,5 x 12 mm skruer. TIPS: E er længere end D, fordi den skal virke som stop, når lågen trækkes ud.

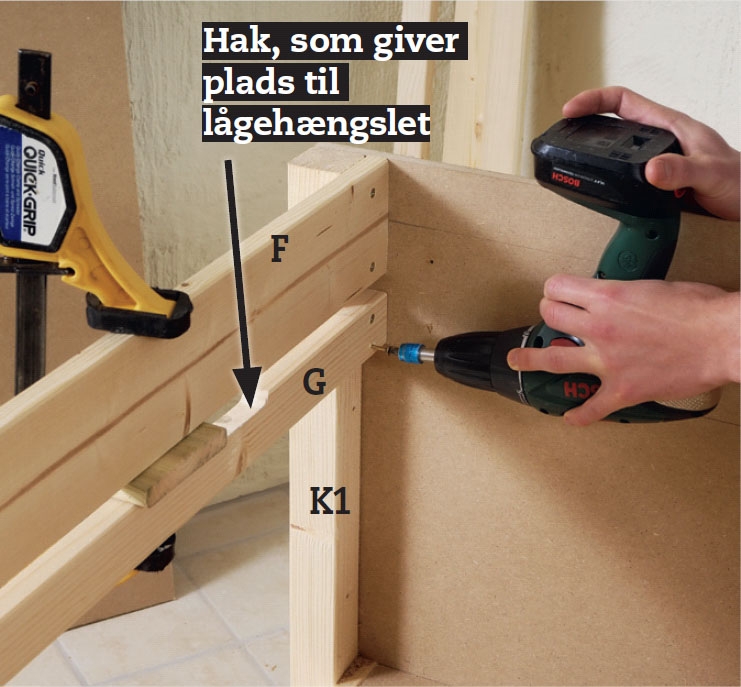

Skru listen (G) fast til bordbenene (K1) med 5 x 50 mm skruer cirka 15 mm under frontbrættet F. Sav og udstem først tre hak i listen (G), hvor lågehængslerne skal passere, når lågen trækkes ud.
Fastgør understøtningerne (H2) til siderne (C) med lim og 4 x 30 mm skruer. Skru listerne fast udefra, så de flugter med listen (G).

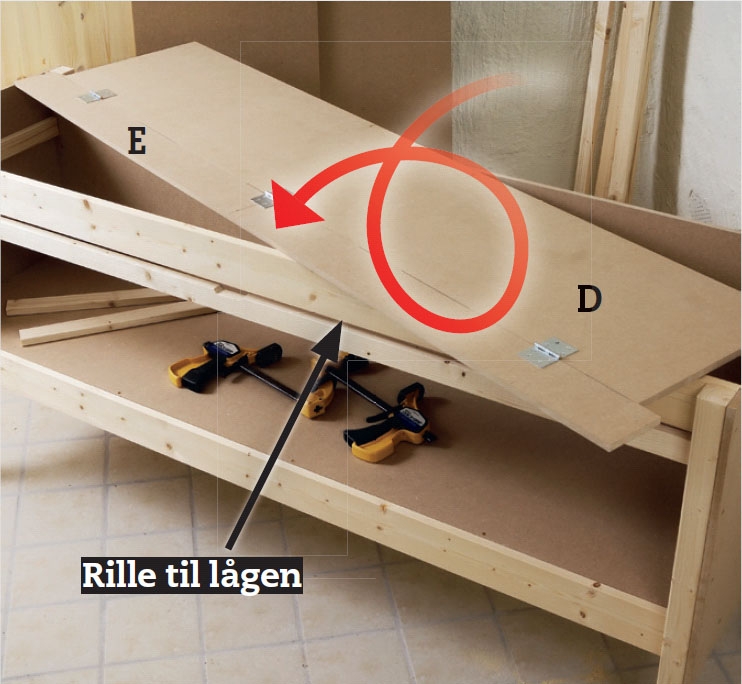

Så er lågen klar til at blive sat i. Vend lågen med hængslerne nedad, og skub den ind i rillen bagfra. Selve lågen (D) skal kunne gå ud gennem rillen, mens E skal virke som stop.

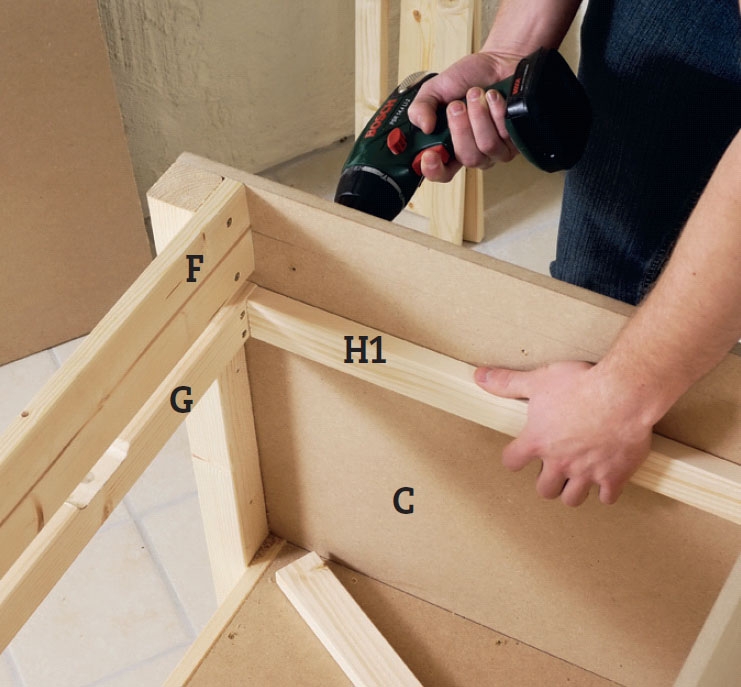

Skru nu de øverste støttelister (H1) fast, så underkanten flugter med underkanten af frontbrættet (F). Nu holdes lågen fast i sporet.

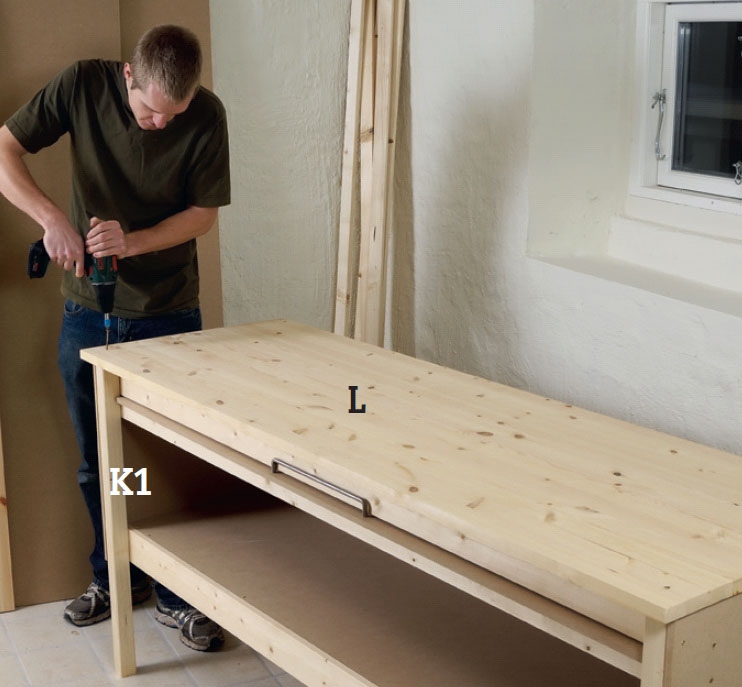

Skru bordpladen (L) fast til bordbenene (K1 og K2) med 6 x 120 mm skruer. Monter håndtag på lågen.
Når bordet skal flyttes, løfter du op i forkanten, så vægten hviler på hjulene, og bordet kan trilles af sted.
02
Styr på skruerne
2
Trin

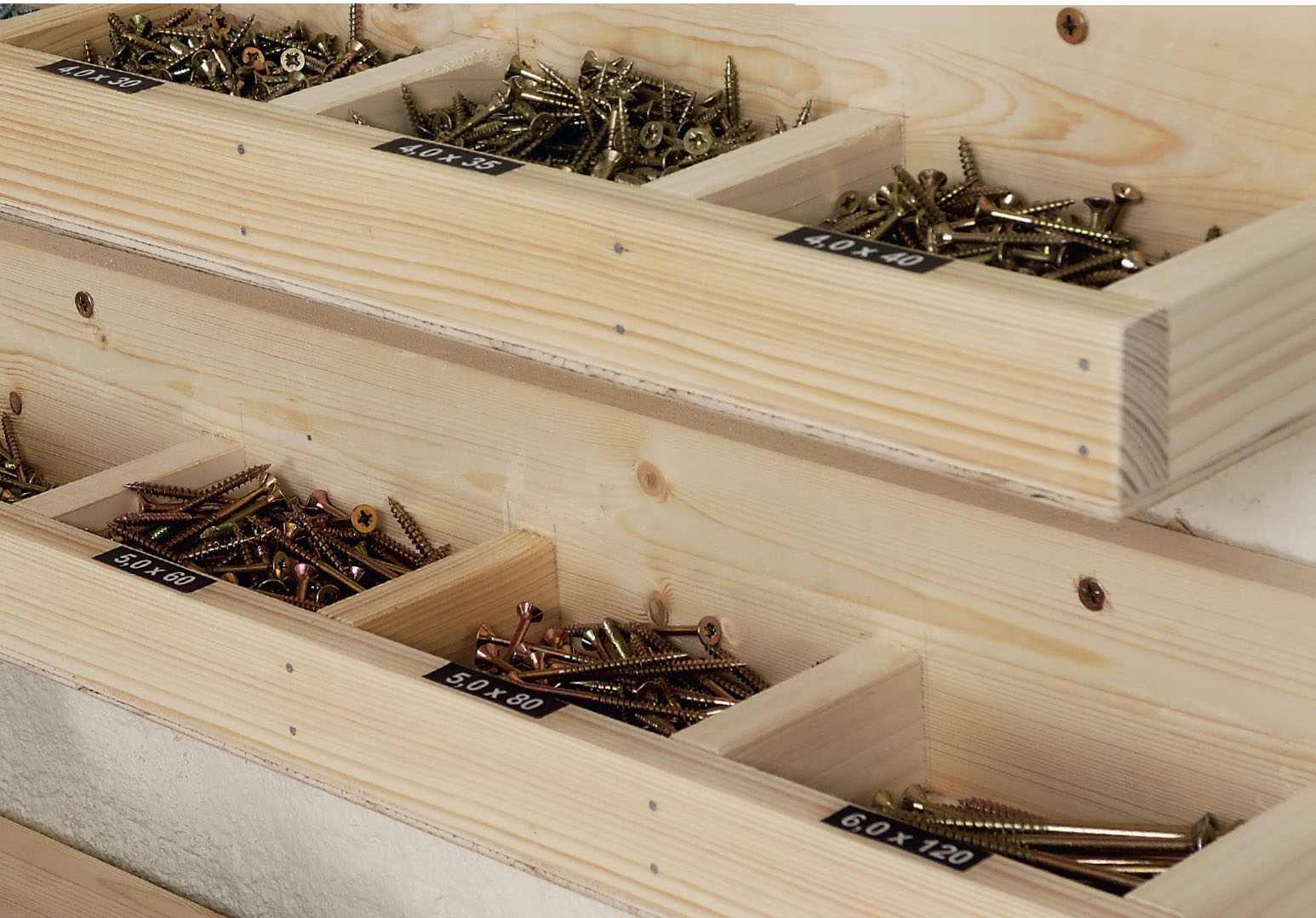

Det betaler sig at bruge en times tid på at lave et par skruekasser med skillerum, så man hurtigt og nemt kan finde den rigtige skrue uden at skulle til at vende hver eneste pakke for at finde ud af, hvor teksten står.
Orden og overblik. Og så kan du jo bygge så mange, du vil.

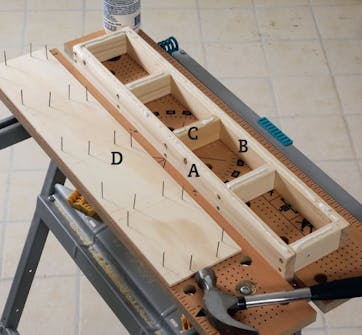

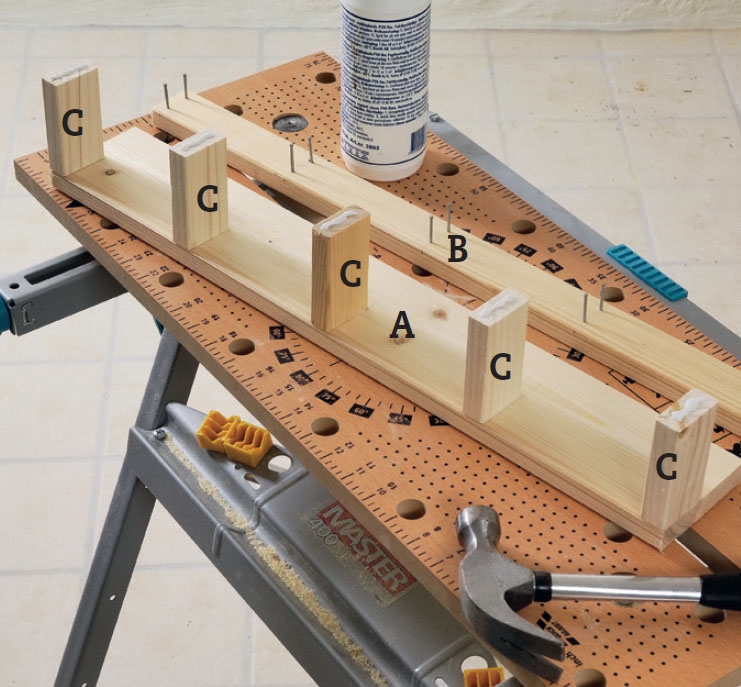

Gør bagklædningen (A) og den forreste liste (B) fast på skillerummene (C) med lim og 4 x 40 mm skruer.
Lim og søm bunden (D) fast nedenunder med 16 x 25 mm dykkere. Så skal kassen bare skrues op og fyldes med skruer. Klar til den næste kasse.
03
Rul affaldet væk
3
Trin

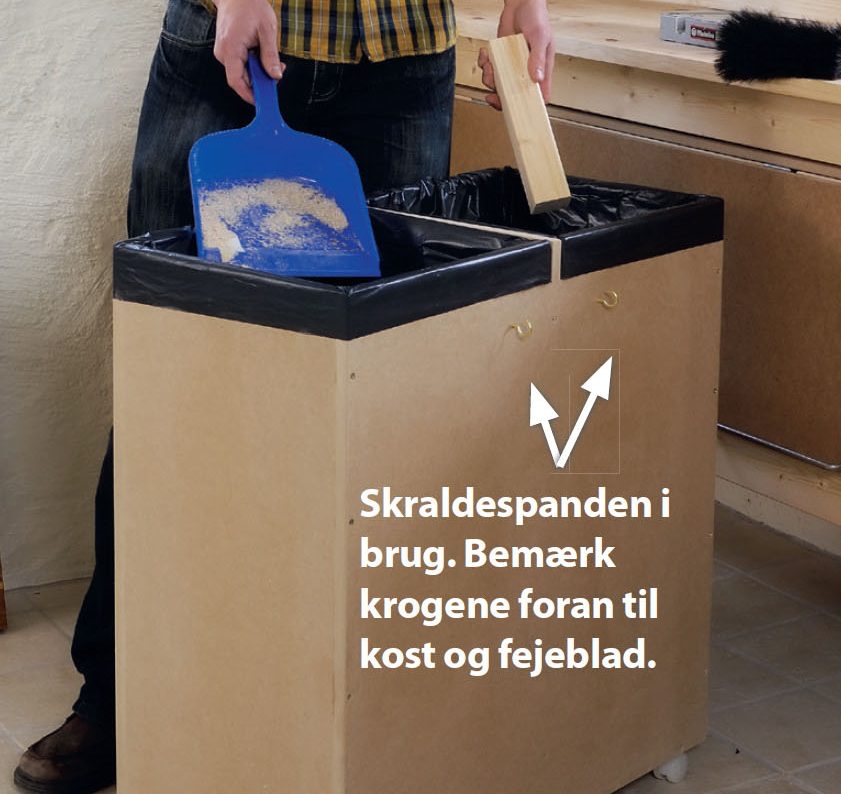

Det er praktisk med en stabil skraldespand, der er nem at flytte rundt med i værkstedet. Her er den lavet til de to almindeligste former for affald i et hobbyværksted: savsmuld mv. og klodser, der evt. kan bruges i brændeovnen.
Vi har lavet de to rum, så de passer med en standardaffaldssæk. Læg især mærke til finessen ved skillerummet, der gør, at sækken er nem at sætte på og bliver siddende, så længe du ønsker det.

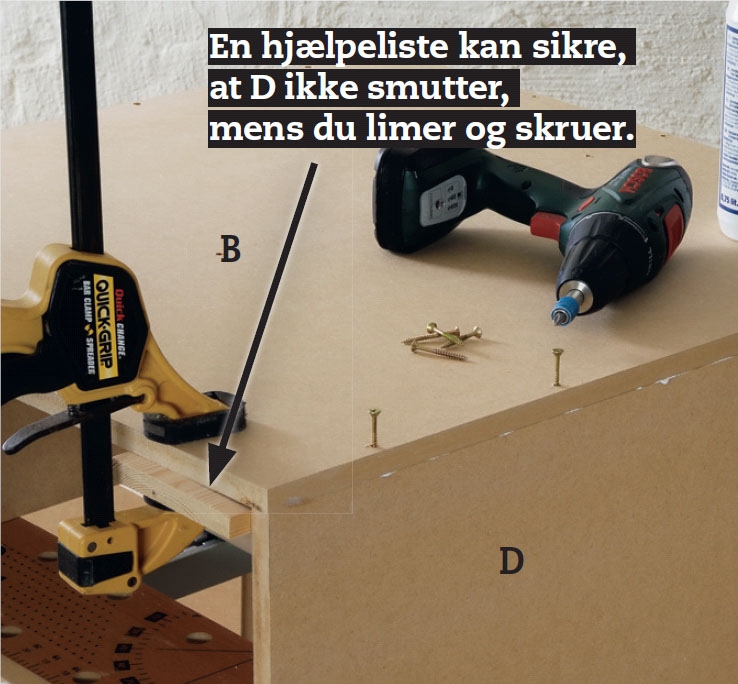

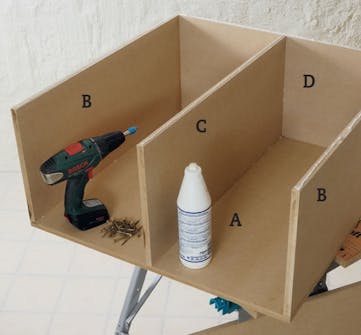

Skru og lim de to sider (B) og bunden (D) sammen og dernæst fast på forpladen (A). Bor for, og brug lange tynde skruer, så pladerne ikke flækker, når du skruer dem i.

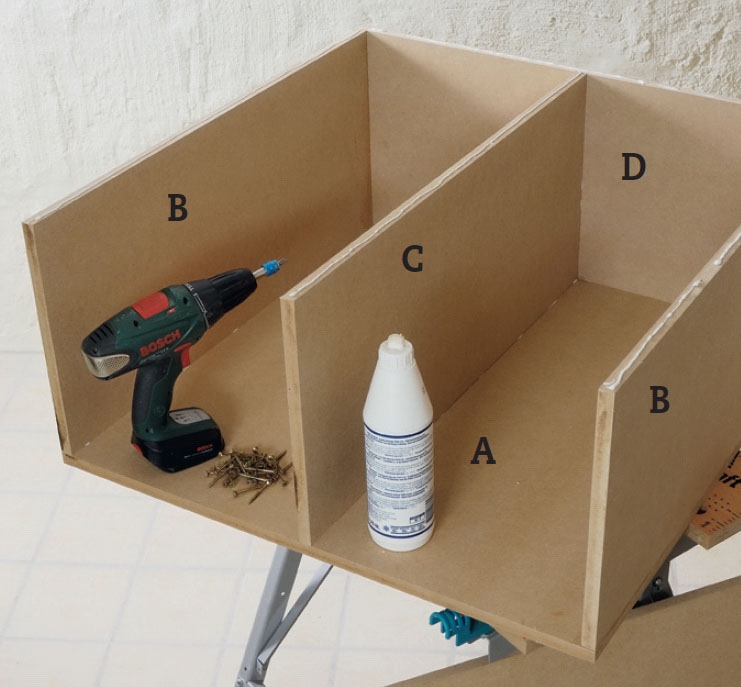

Mærk af til midterskillerummet (C), lim og skru det fast, og slut af med at lime og skrue den anden forplade (A) på.

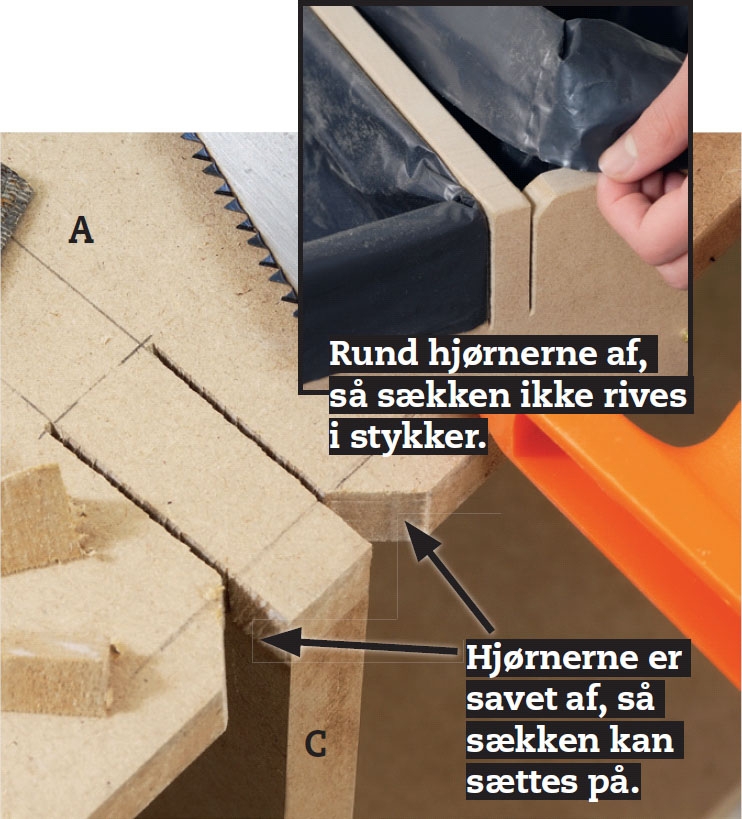

Sav 5-6 cm ned i pladerne (A) på hver side af skillerummet (C). Sav hjørnerne af, så det er nemt at få affaldssækkene på plads. Rund hjørnerne af med en træfil.
04
Støt lange emner
3
Trin
Hvis du har en kap/geringssav, er det en stor fordel med et godt “land” til at lægge lange emner som fx brædder på, når de skal kortes af. Det er nemt lavet ved at skrue tre brædder sammen og lægge dem ved siden af saven.
Lav to sæt, da der skal ligge et på hver side af saven. Landene holdes fast på bordpladen med dyvler, så du nemt kan tage dem af og på uden brug af værktøj.

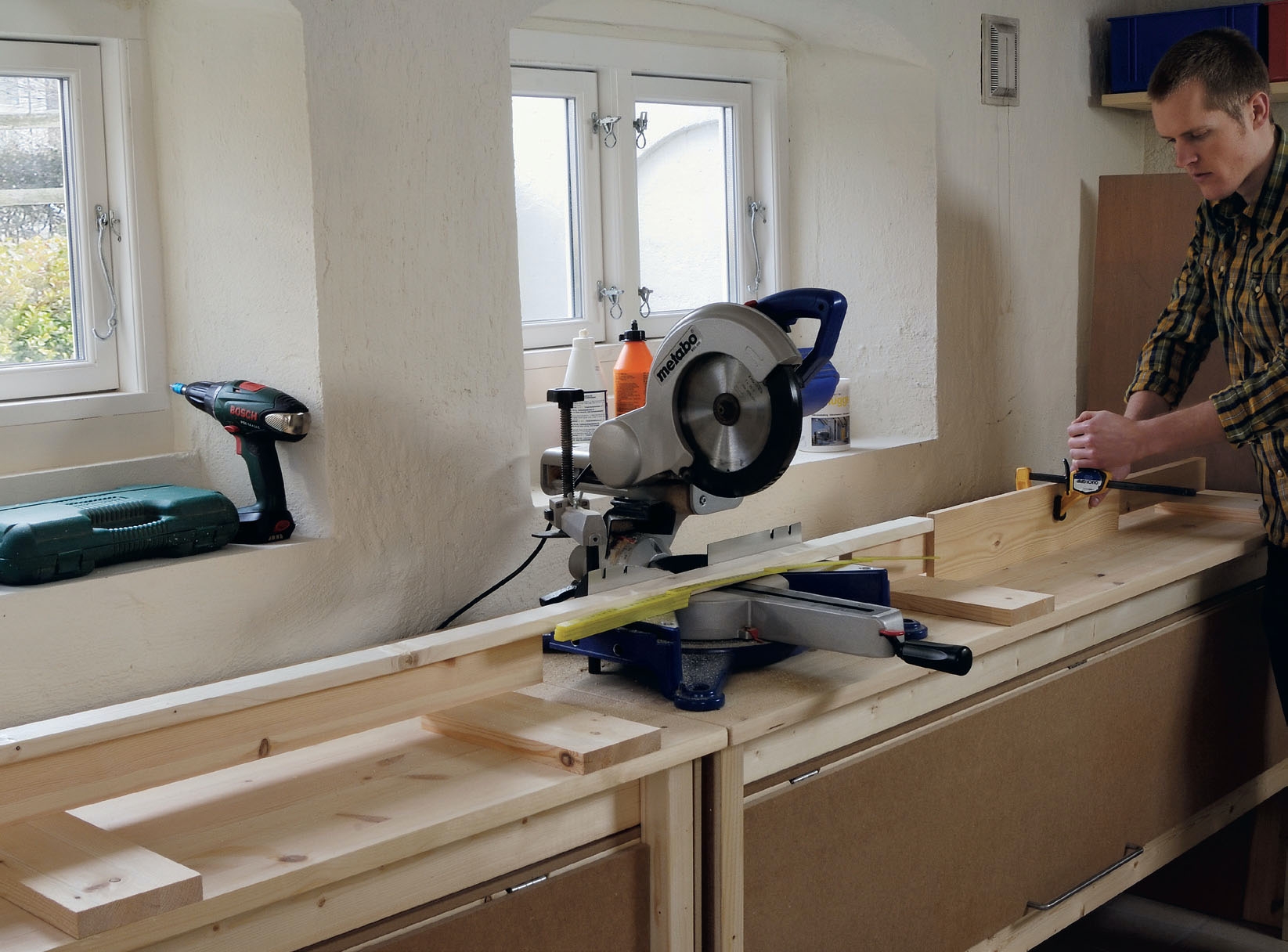

Med et land på hver side får du en perfekt støtte, når du skal save lange emner på din kapsav.
Læg listen (A) oven på to støtter (B) i forlængelse af kapsaven. Læg en lige liste på savens land, og brug den til at tegne den præcise højde af på listen (A).

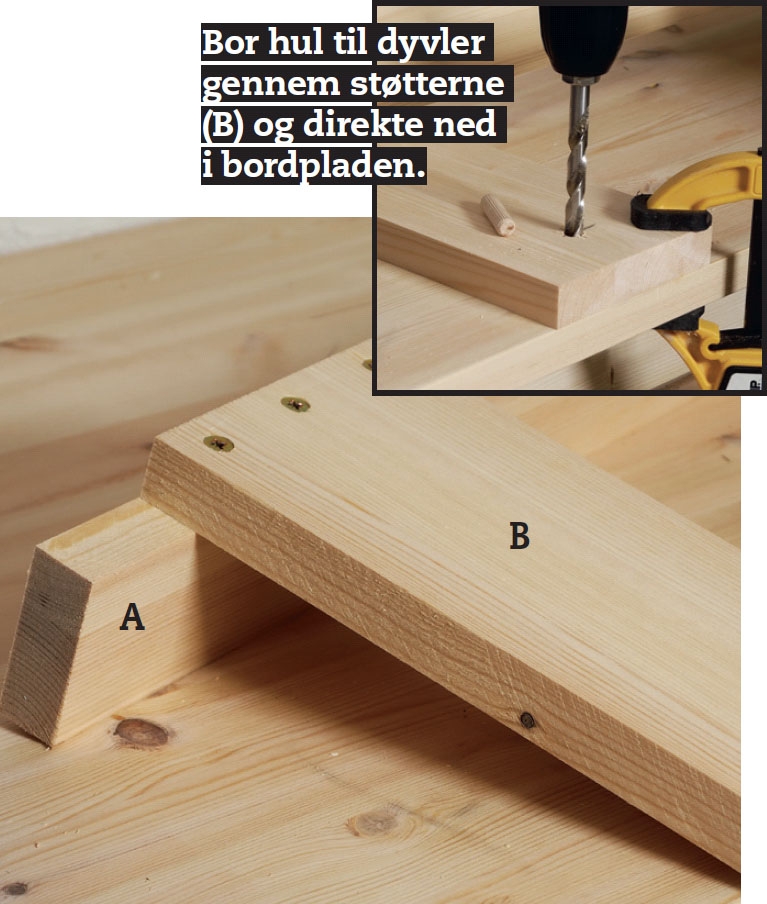

Sav listen (A) til, og lim og skru de to støtter (B) fast nedenunder med tre skruer (5 x 60 mm) i hver støtte.

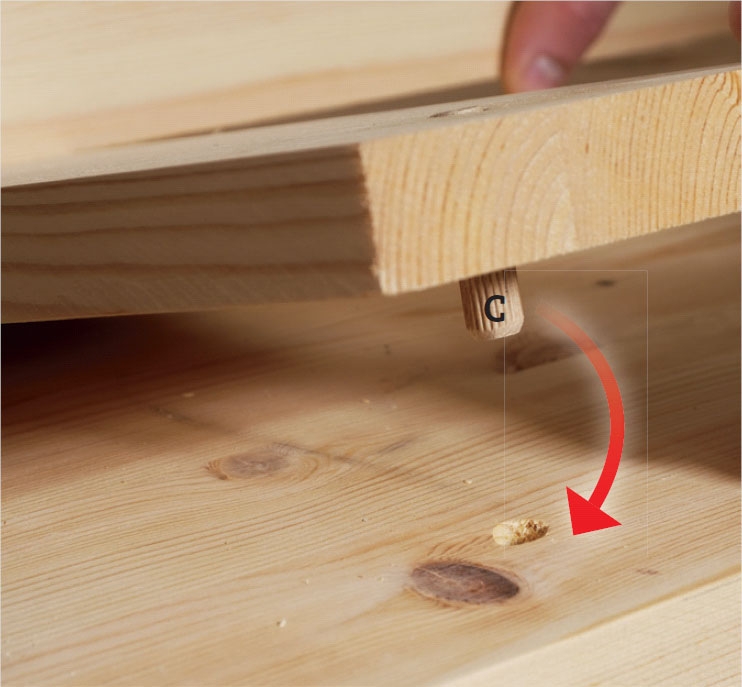

Lim dyvler (C) i hullerne i støtterne, så de stikker ud på undersiden. Når limen er tør, kan du løfte landet af og sætte det på efter behov.
Materialer
Det har vi brugt til hvert bord
12 mm mdf-plade:
- 1 bagklædning (A), 56 x 185,6 cm
- 1 bund (B), 45,9 x 185,6 cm
- 2 sider (C) a 56 x 58 cm
- 1 lågedel (D), 37 x 176,3 cm
- 1 lågedel (E), 10 x 185,3 cm
19 x 95 mm lister:
- 2 frontbrædder (F) a 185,6 cm
19 x 45 mm lister:
- 3 støttelister (G) a 185,6 cm
- 4 støttelister (H1 og H2) a 45,9 cm
- 2 støttelister (J) a 42,1 cm
45 x 45 mm lister:
- 2 bordben (K1) a 87,5 cm
- 2 bordben (K2) a 87,5 cm, som skæres ned med 10 cm
26 mm stavlimet limtræsplade:
- 1 bordplade (L), 61 x 190 cm
Desuden:
- 2 møbelhjul med en højde på 10 cm
- 3 hængsler til låge, 50 x 80 mm (oplukket)
- Lågegreb
- 3,5 x 12 mm, 4 x 30 mm, 4 x 40 mm, 5 x 50 mm og 6 x 120 mm skruer
- Trælim
Det har vi brugt til skruekassen
19 x 95 mm lister:
- 1 bagklædning (A), 62 cm
19 x 45 mm lister:v
- 1 frontliste (B), 62 cm
- 5 skillerum (C) a 8 cm
6 mm krydsfiner:
- 1 bund (D), 11,8 x 62
Desuden:
- 4 x 40 mm skruer
- 1,6 x 25 mm dykkere
- Trælim
Det har vi brugt til skraldespandene
16 mm mdf plade:
- 2 for- og bagplader (A) a 70 x 70 cm
- 2 sider (B) a 30,8 x 70 cm
- 1 skillerum (C), 30,8 x 68,4 cm
- 1 bund (D), 30,8 x 66,8 cm
Desuden:
- 4 x 40 mm skruer
- 4 møbelhjul
- Trælim
Det har vi brugt til landet
26 mm limtræ:
- 1 liste (A), 6,5 x 90 cm
- 2 støtter (B) a 12 x 26 cm
- 2 dyvler (C) a 4 cm
Desuden:
- 6 skruer a 5 x 60 mm
- Trælim
Tidsforbrug
Det hele kan bygges på en weekend.
Pris
Cirka 2500 kroner i alt for 2 borde, 2 skruekasser, 2 land og 1 skraldespand
Sværhedsgrad
Det er ikke specielt svært at samle de forskellige ting. Tag tiden til det, og følg vores anvisninger.
Tegning
Arbejdsborde

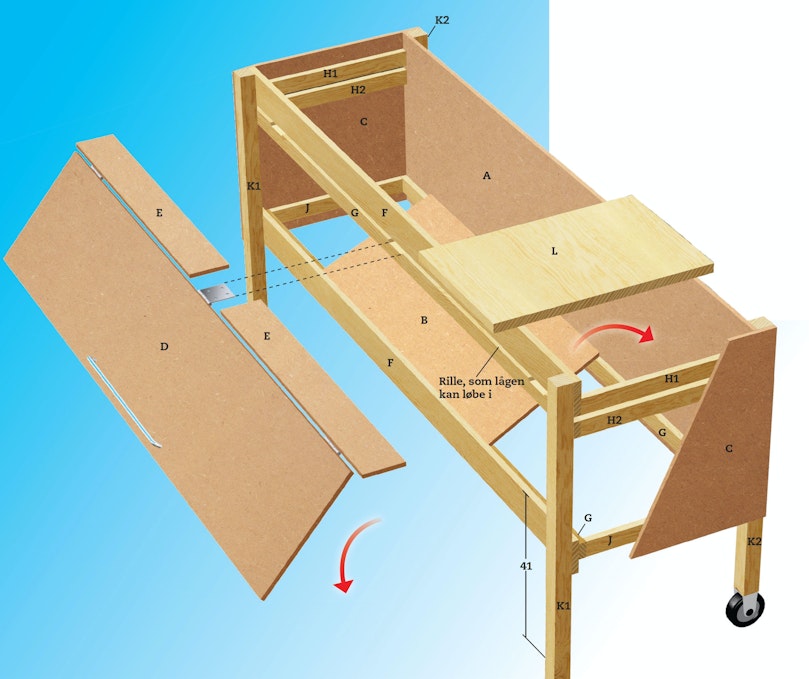

Bordet er i store træk bygget af fire ben og tre faste sider, en bund og en bordplade.
Den store frontlåge sørger for, at dine maskiner ikke bliver fyldt med støv og spåner, når du arbejder i værkstedet.
Skruekasse

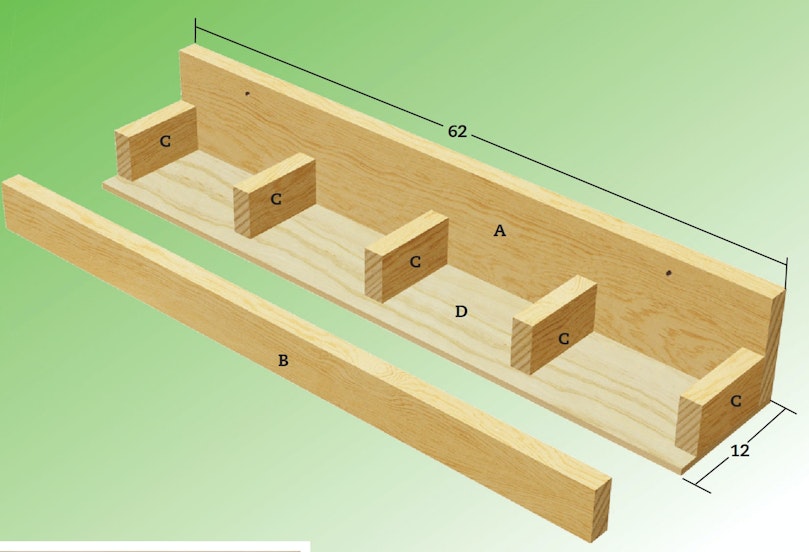

Skruekassen består af et bræt (A) som bagklædning og ophæng, en liste (B) foran, 5 skillerum (C) og en bund (D).
Delene skrues og limes sammen; det er lige så let, som det ser ud til.
Skraldespand

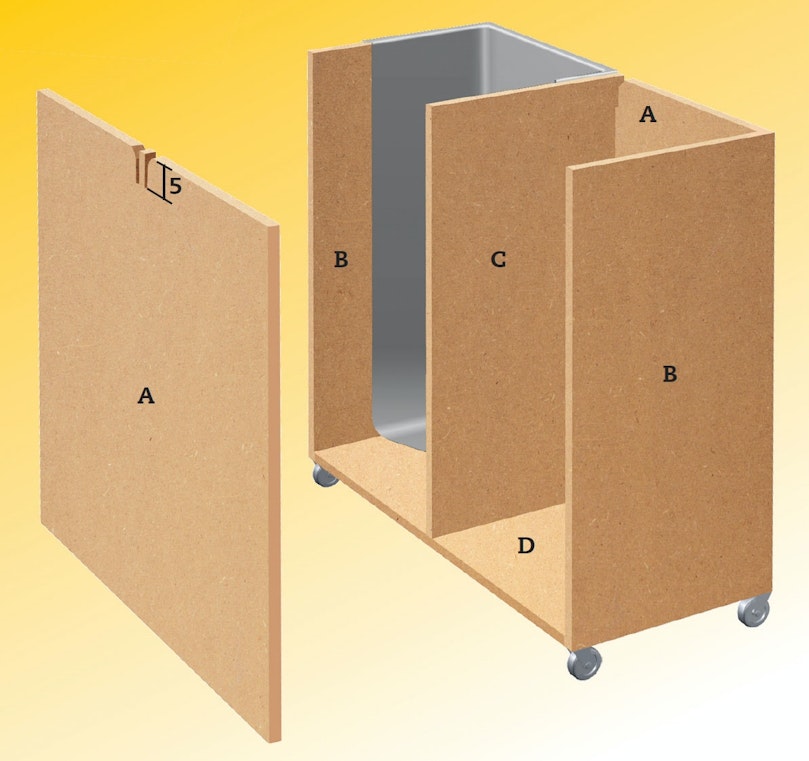

6 stykker mdf-plade og 4 hjul er alt, hvad du skal bruge for at bygge en praktisk rullevogn til dit værkstedsaffald.
Så er det slut med at hælde savsmuld i en spand og vælte den lidt efter.
Land

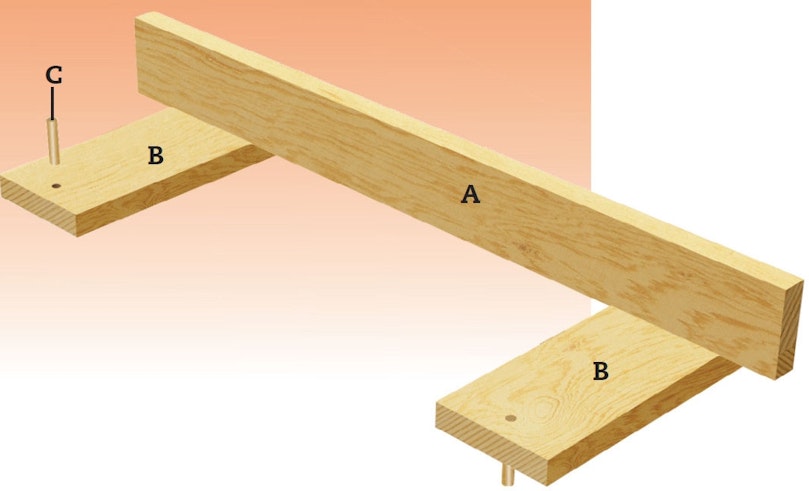

Start med at save pladerne ud i de rigtige længder, men vent med at save B ud i bredden (højden), til du har målt, nøjagtig hvor høj den skal være.
Se på trin 1 her ved siden af, hvordan du finder målet.
Når alt er savet ud, er det blot at skrue stumperne sammen og sætte dyvler i.
Video
Tips & Tricks

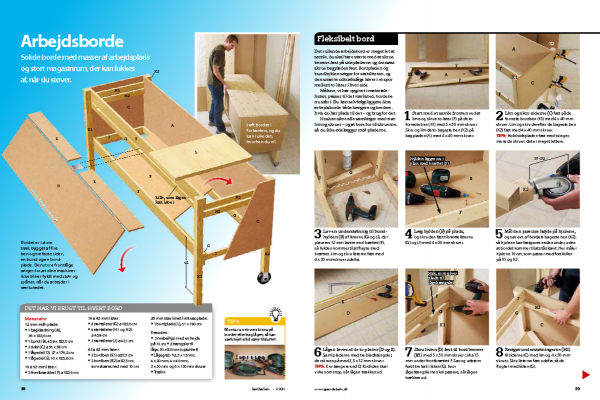

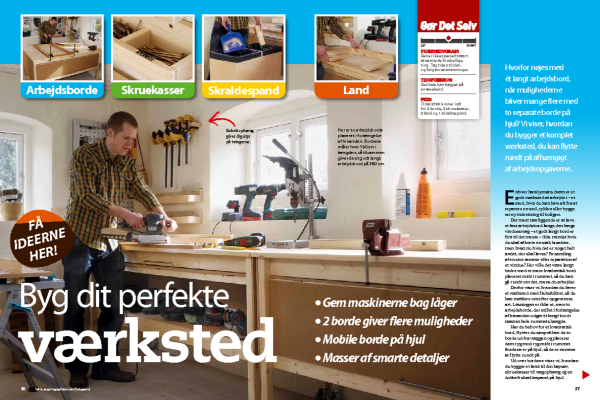

Magasin-artikel

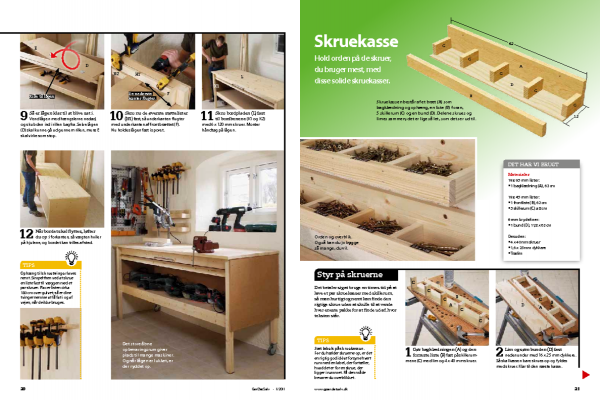

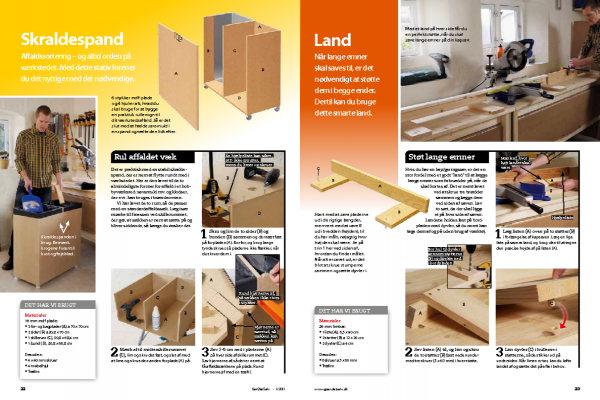

Hent artiklen i PDF-format, som den oprindeligt blev bragt i Gør Det Selv-magasinet.
