Intro
Vejledning
01
Stolperne tappes op i overliggeren
3
Trin
Den otte meter lange overligger (B) samles af to dele, som blades sammen - det viser vi under punkt 3. Overliggeren hviler på tre stolper (A), som du tapper op i overliggeren.

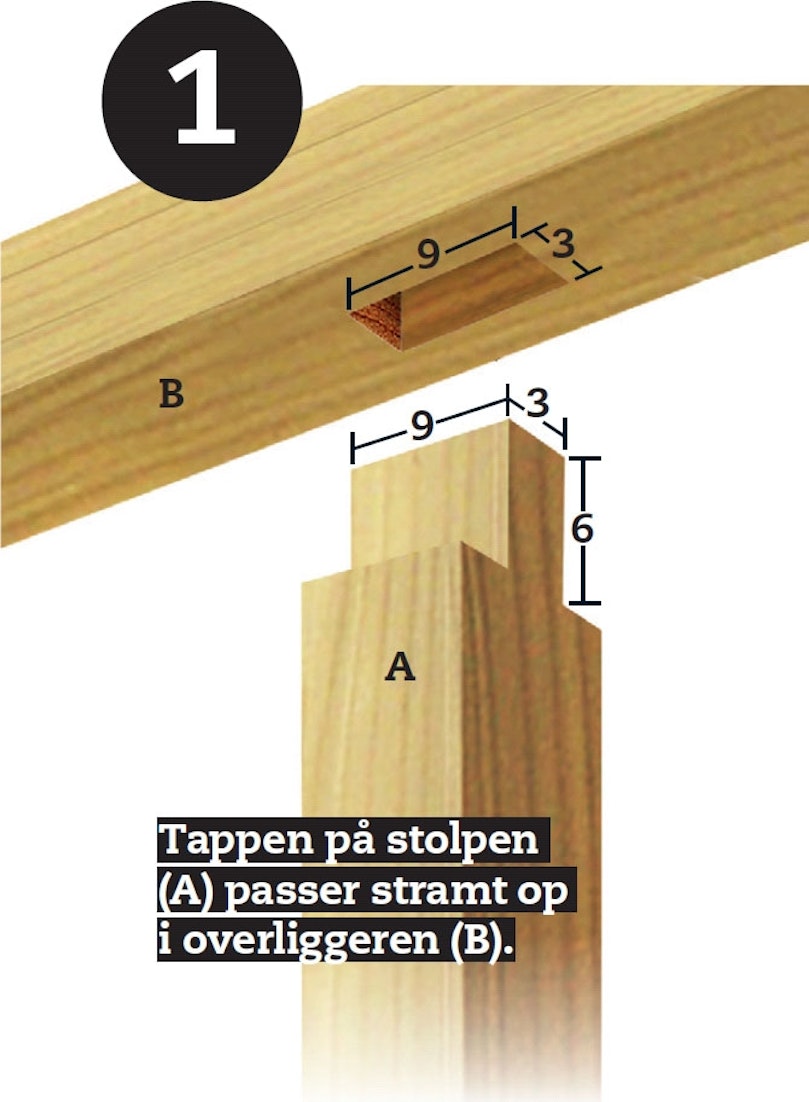

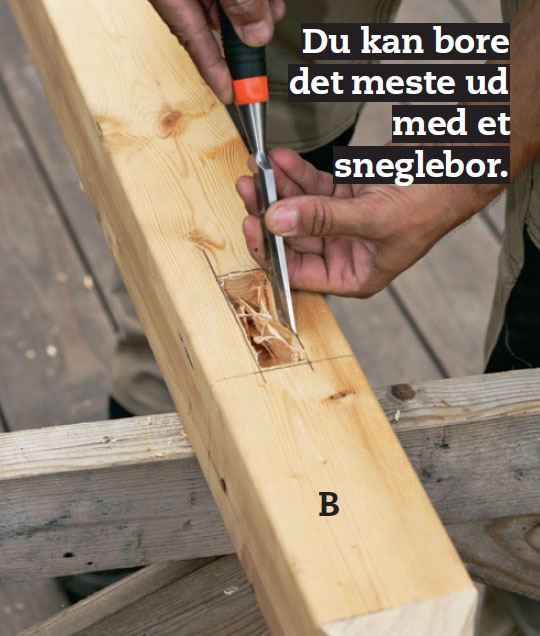

Først saver du to 6 cm dybe snit ned i enden af en stolpe med 3 cm’s afstand. Så saver du ind fra siderne, og du har en 3 cm tyk tap midt på stolpens ende. I overliggeren tegner du et 3 x 9 cm stort hul, som svarer til tappen, og stemmer det ud.
Skær alt tømmeret ud. For at bygge denne pergola skal du bruge tre stolper (A), tre spær (D), to overliggere (B) og syv skråstivere (C), som skæres rent (i vinkel), før du mærker op.

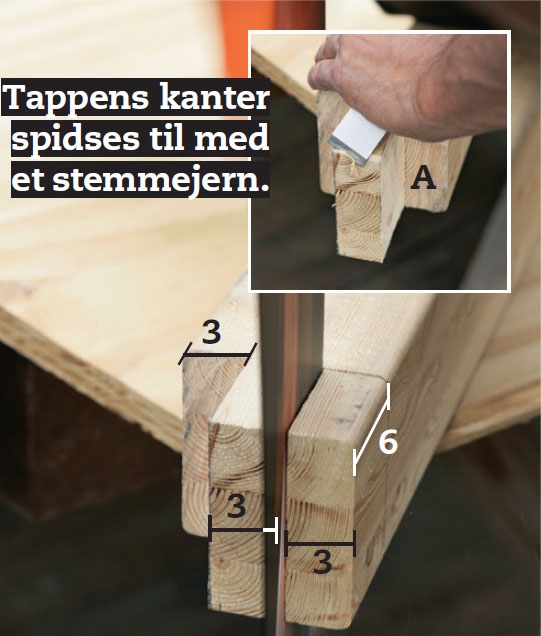

Lav en tap i hver af de lodrette stolper (A). Tap-pen saves ud, så halvdelen af stregen står tilbage. Tappens længde svarer til 2/3 af tømmerets dimension. Det vil her sige 6 cm.
02
Skråstiverne saves ind i stolperne
4
Trin
For at gøre hele konstruktionen stiv og for at understøtte spærene sætter vi skråstivere ind mellem stolper og spær og mellem stolper og overligger.

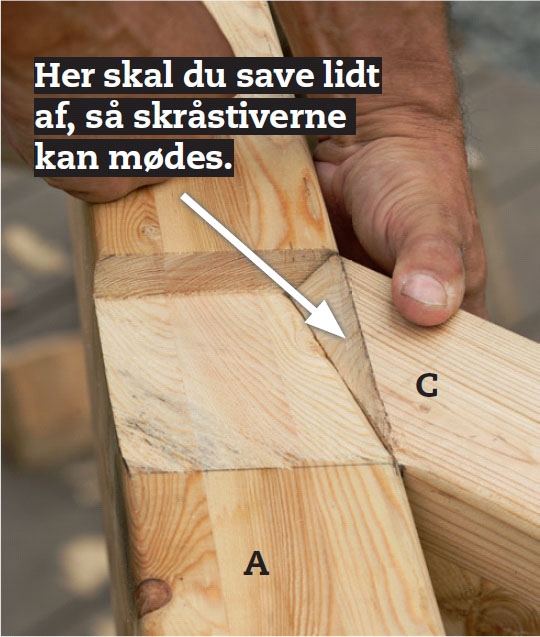

Først saver vi skrå hak i stolperne, og så tilpasser vi skråstiverne, så de passer i hakkene. Det hele tegnes op på skabelonen først - så er det meget lettere, end det lyder.

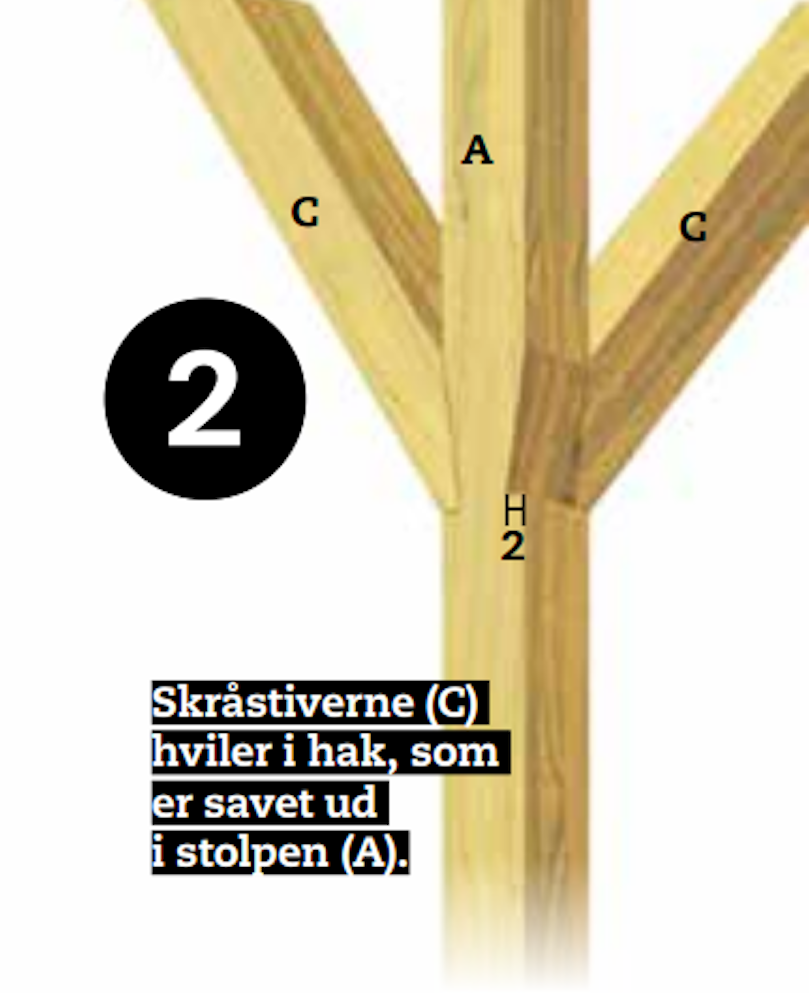

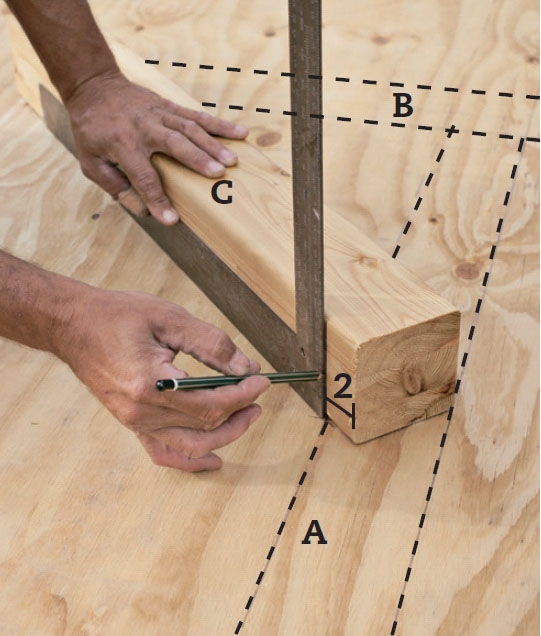

Læg en skråstiver (C) på skabelonen, og tegn op, hvor den skal saves skråt af i begge ender. Den skal gå ind i et 2 cm dybt hak i stolpen (A) og i overliggeren (B), som du har tegnet ind på skabelonen.

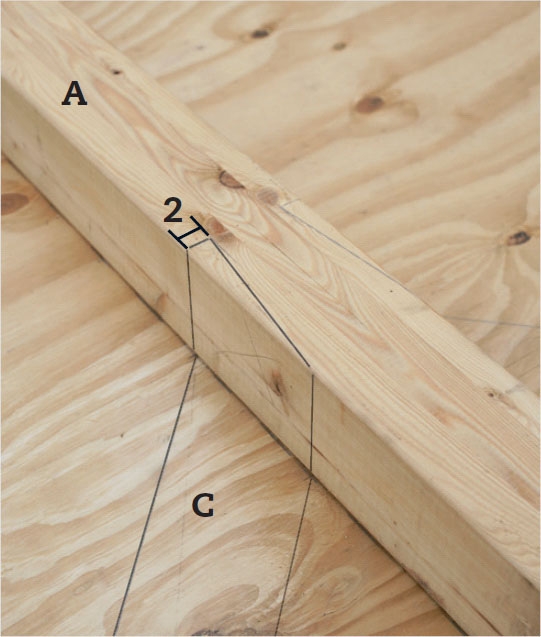

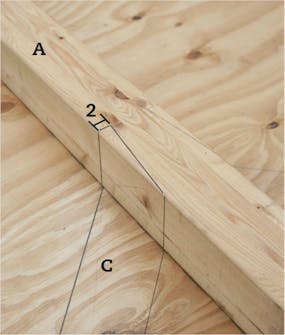

Læg så en stolpe (A) på skabelonen, og streg op, hvor der skal være hak til skrå-stiveren. Tegn hak i alle tre stolper og i overliggeren.

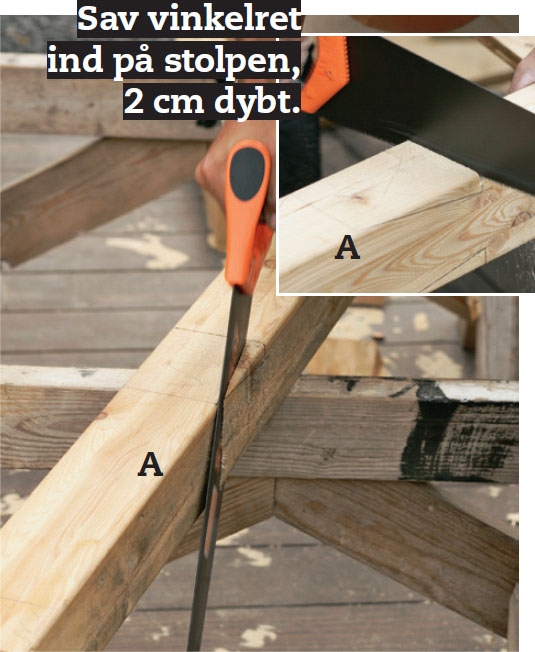

Sav hakkene ud med en fukssvans. Sav først det lange skrå snit. Husk at halvdelen af stregen skal stå tilbage, når du er færdig.
03
Overliggeren samles med en bladsamling
2
Trin

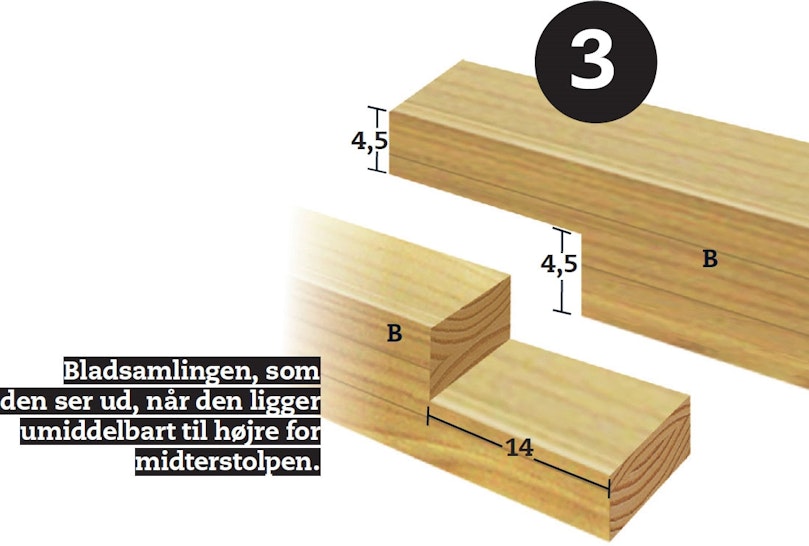

For at opnå den fulde længde på overliggeren har vi valgt at sætte to stykker tømmer sammen med en såkaldt lige bladsamling. Længden på bladet skal være ca. 1½ x tømmerets dimension, her er det 14 cm.

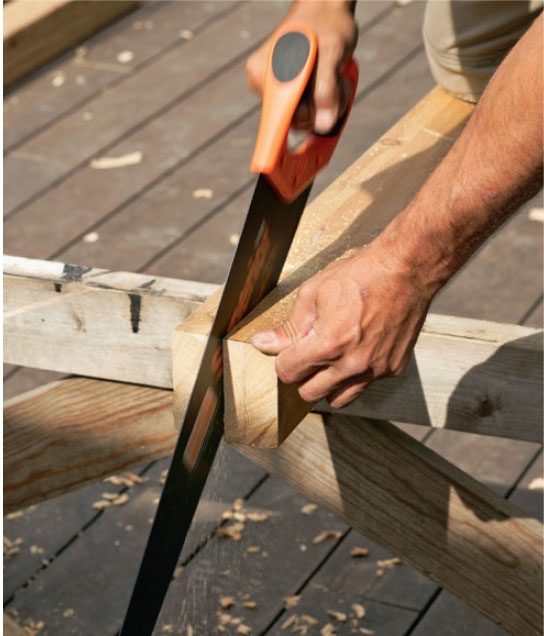

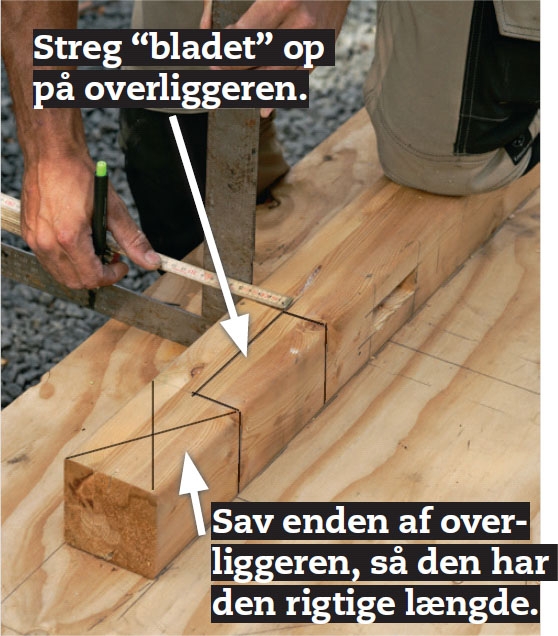

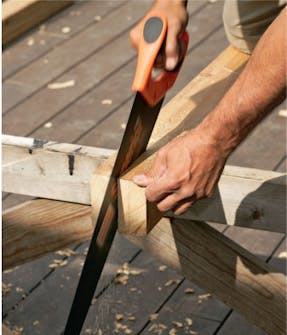

Streg bladsamlingen op på de to overliggere (B). Sav så de to dele halvt igennem præcis 14 cm fra enden med et vinkelret snit.
04
Spærene gøres fast med svalehaleblade
5
Trin
Vi har valgt, at spæret skal ligge oven på overliggeren lige nøjagtig der, hvor stolpen er tappet op i remmen. For at få plads til det, uden at bruge beslag, skal du lave et såkaldt svalehaleblad med bærebryst.
Når du vælger den løsning, kommer spær, overligger og stolpe til at samles inden for 9 x 9 cm. Det er enkelt og smukt - og ikke nær så svært, som det kan se ud.

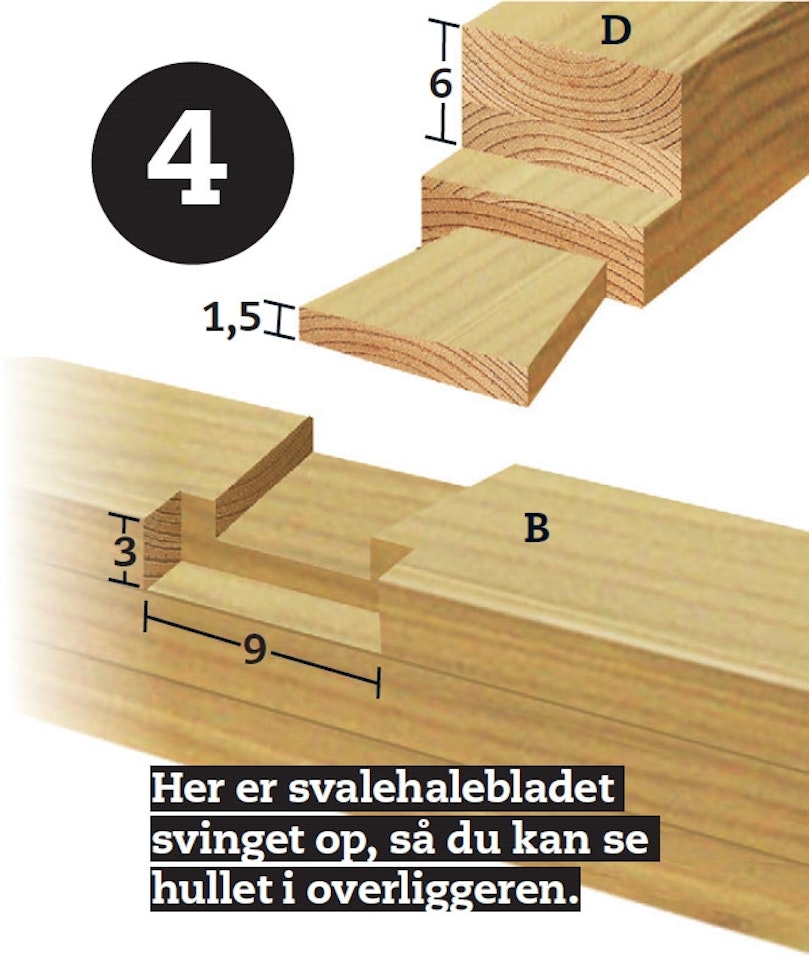

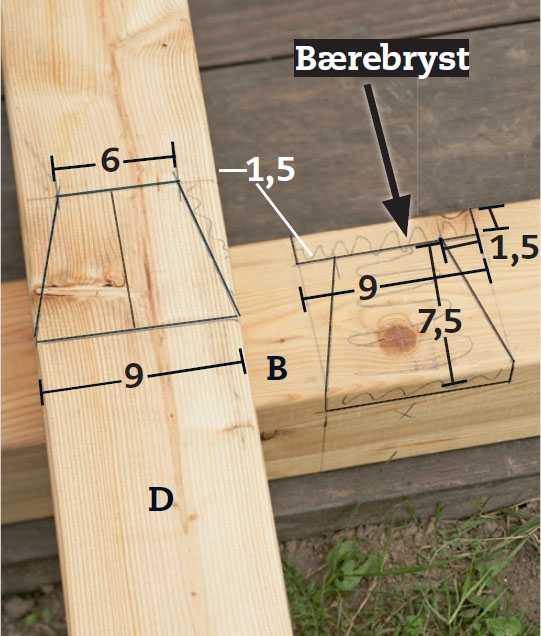

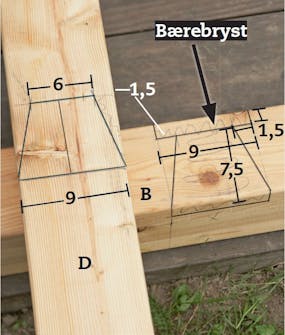

Tegn op på spæret (D) og overliggeren (B) som vist på billedet. Selve svalehalen er 1,5 cm tyk, mens bærebrystet er 3 cm tykt.

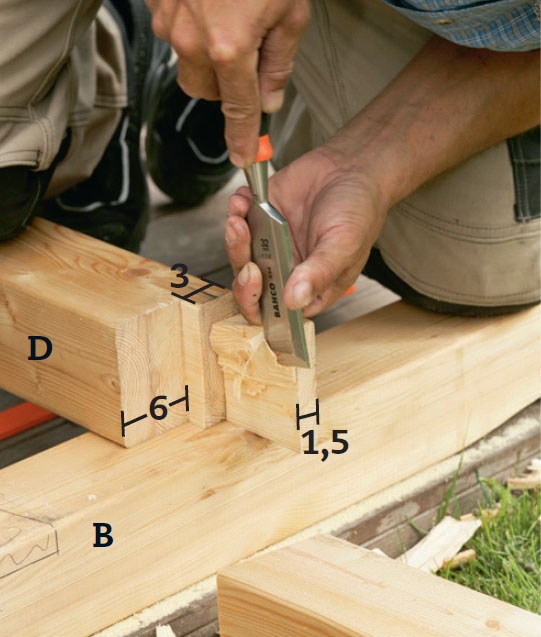

Fjern overskydende træ med en sav og et stemmejern. Pas på, at du ikke fjerner for meget træ, da svalehalen skal passe stramt ned i hullet i overliggeren.

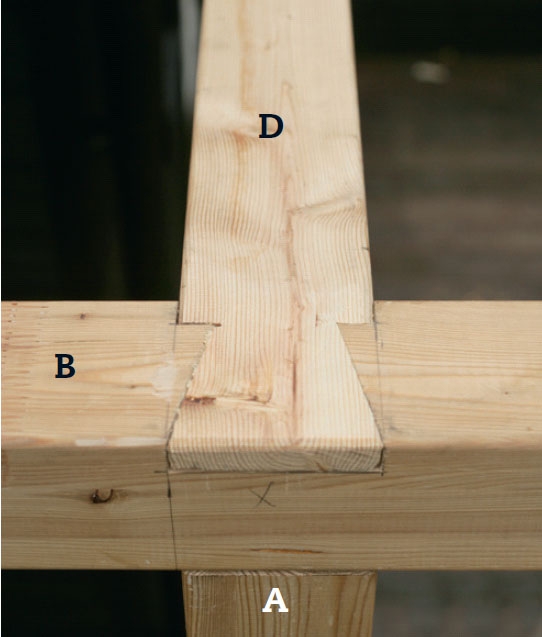

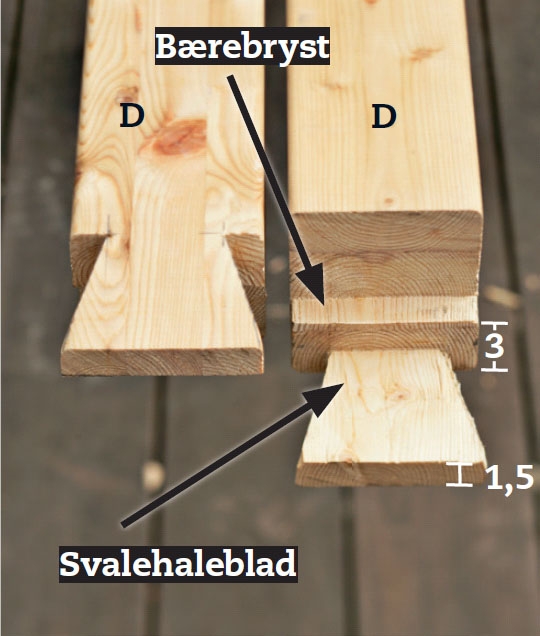

Sådan skal spærenden se ud. Du ser svalehalebladet, som skal holde spæret på plads, og bærebrystet, som skal bære spærets vægt.

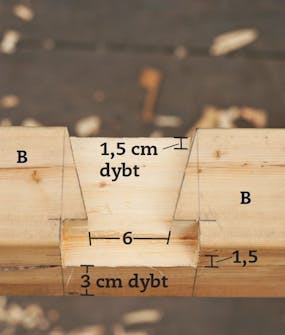

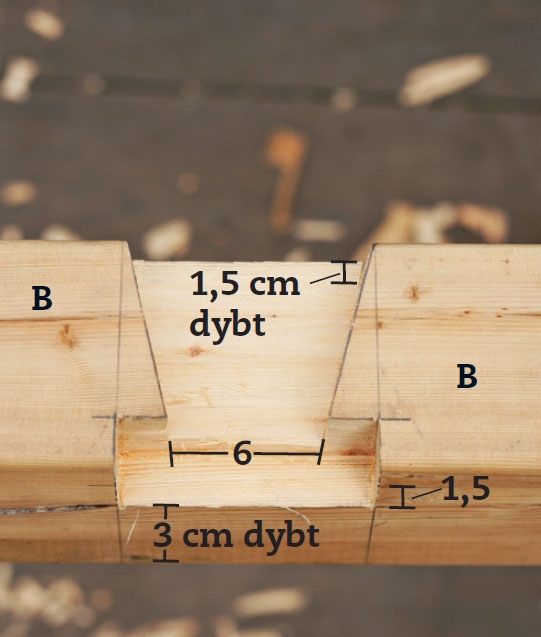

Hullet i overliggeren ser således ud. Det er hhv. 1,5 cm og 3 cm dybt og passer stramt rundt om spærenden. Spærene lægges på som det sidste.
05
Pergolaen samles
3
Trin
Nu er alle stolper, skråstivere, overliggere og spær savet til i de rigtige længder. Skråstiverne er klar, og hakkene er savet. Bladsamlinger og svalehaler er klar, og der er lavet tappe og huller.
Nu kan du samle hele pergolaen ude på terrassen. Start med at skrue bjælkesko op på væggen dér, hvor spærene skal gøres fast, og læg så delene der, hvor de skal samles.
Skru evt. vinkelbeslag fast på terrassen, hvis du vil forankre stolperne.

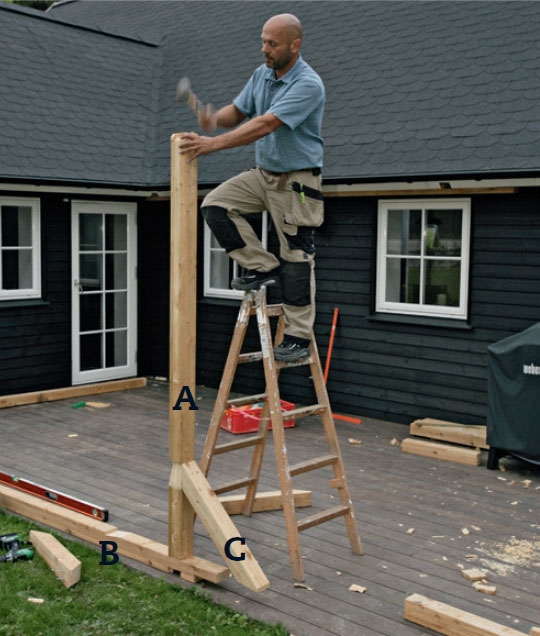

Saml første sektion på hovedet. Start med at lægge en overligger (B) på jorden og banke stolperne (A) ned i taphullerne. Bank også skråstiverne (C) på plads.

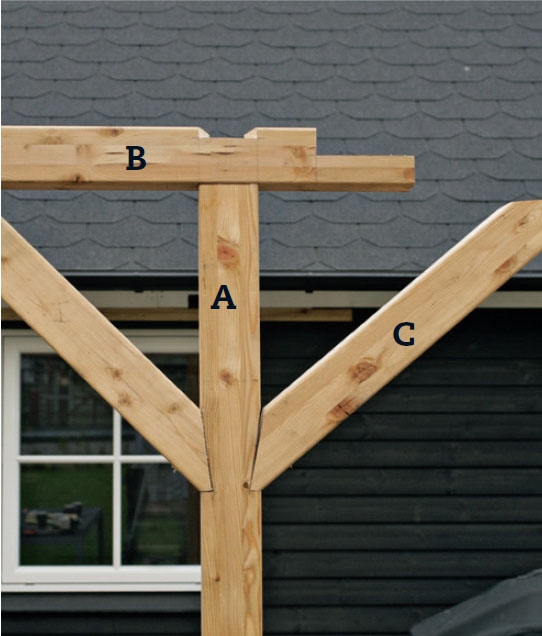

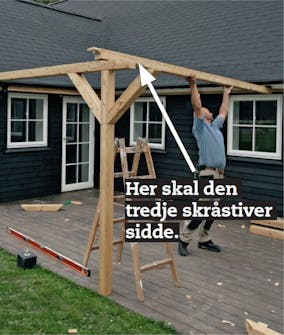

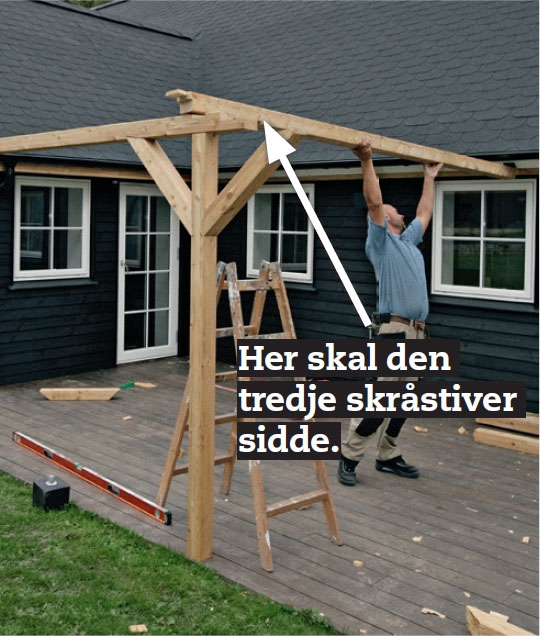

Vend sektionen om, så den står rigtigt. Dette er midterstolpen, som nu er klar til at få lagt et spær op. Den sidste halvdel af overliggeren er ikke lagt op endnu.
06
Nu skal der sys markise
5
Trin
Overdækningen i hver sektion består af ét stort stykke markisestof, der er syet sammen af fire baner.
Hver sektion måler 360 x 360 cm, og når taget er syet, skal det være 4 cm mindre på hver led. Det vil sige et færdigt mål på 356 x 356 cm. Til formålet har vi indkøbt 30 m markisestof, som er 145 cm bredt. Det er stift og sejt at sy i, men til gengæld kan det holde både sol og vand ude.
Læg stoffet på et stort bord, så du kan klippe det til. Start med at klippe fire baner a 375 cm til den første sektion af taget.

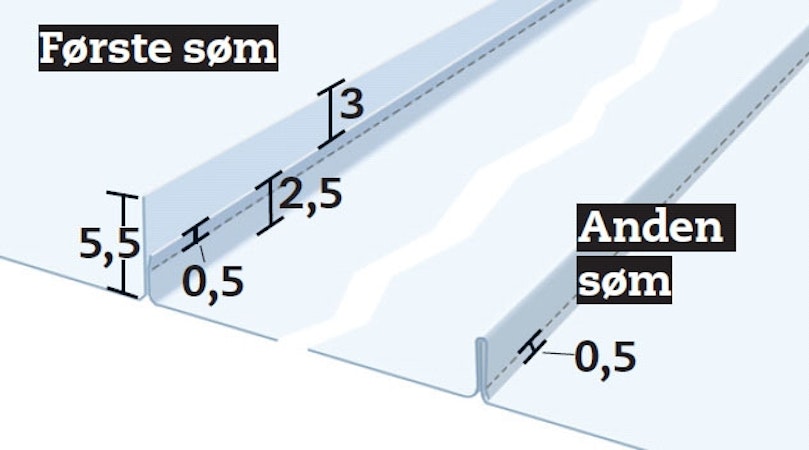

Sy banerne sammen. Læg en bane ud på bordet, og læg den næste ovenpå, 3,0 cm forskudt, så de sider, der skal vende nedad, ligger mod hinanden. Sæt nåle igennem begge baner, og sy 3,5 cm inde.
Fold stoffet ind over første syning, så du nu har tre lag stof i folden. Fjern nålene, og stryg folden.
Nu skal du sy anden gang. Du skal sy 2,5 cm fra kanten. Og du skal få en til at hjælpe dig med at styre stoffet, så du kan koncentrere dig om at sy pænt, jævnt og lige.
07

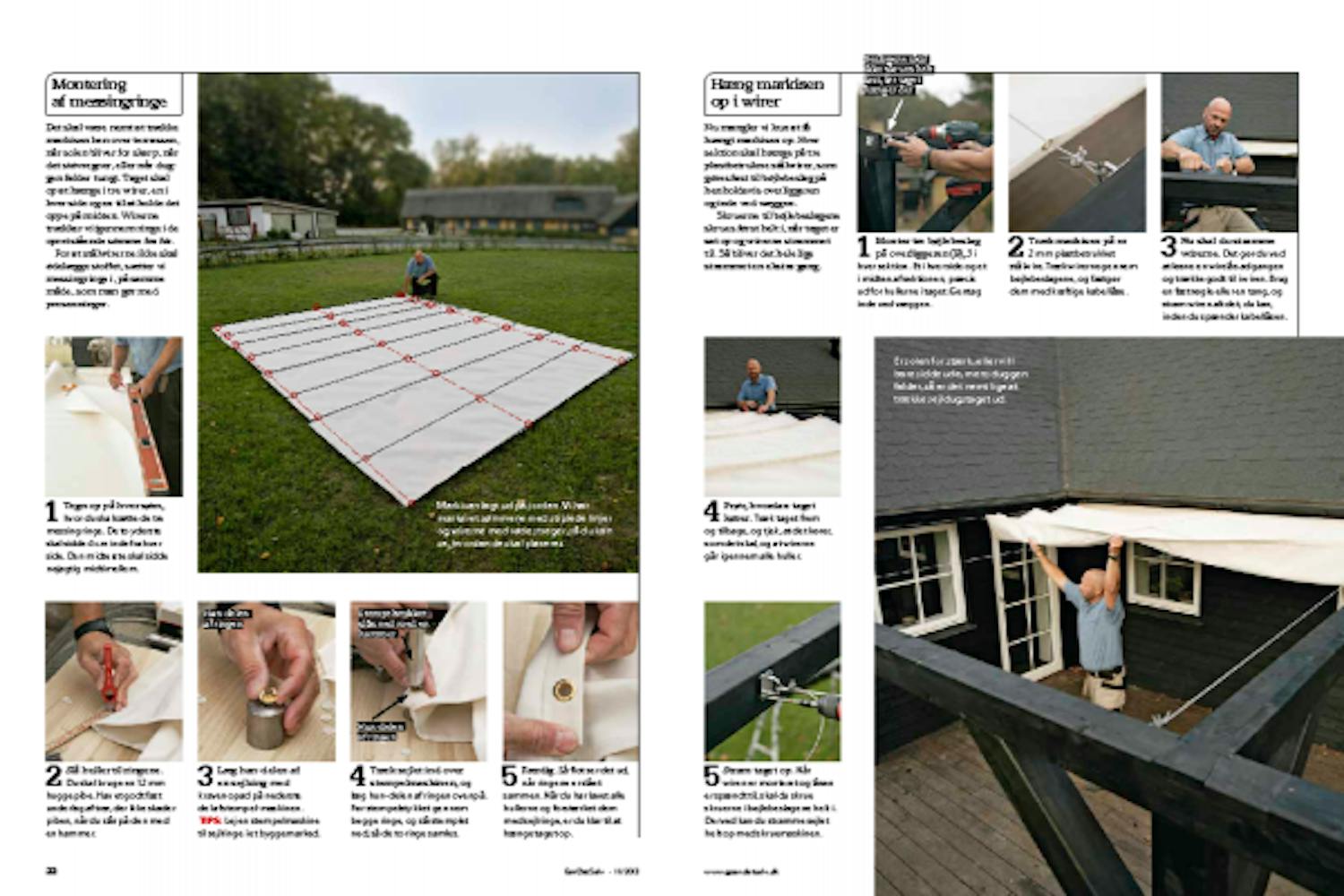

Montering af messingringe
5
Trin

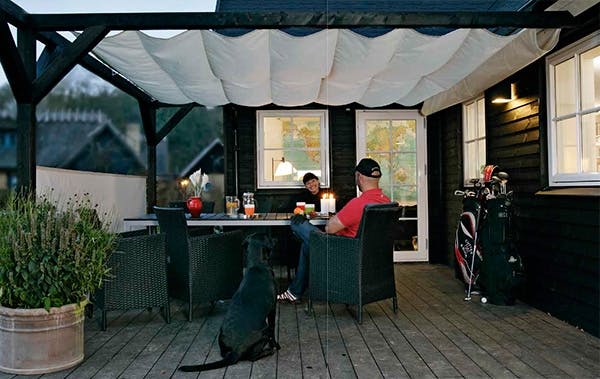

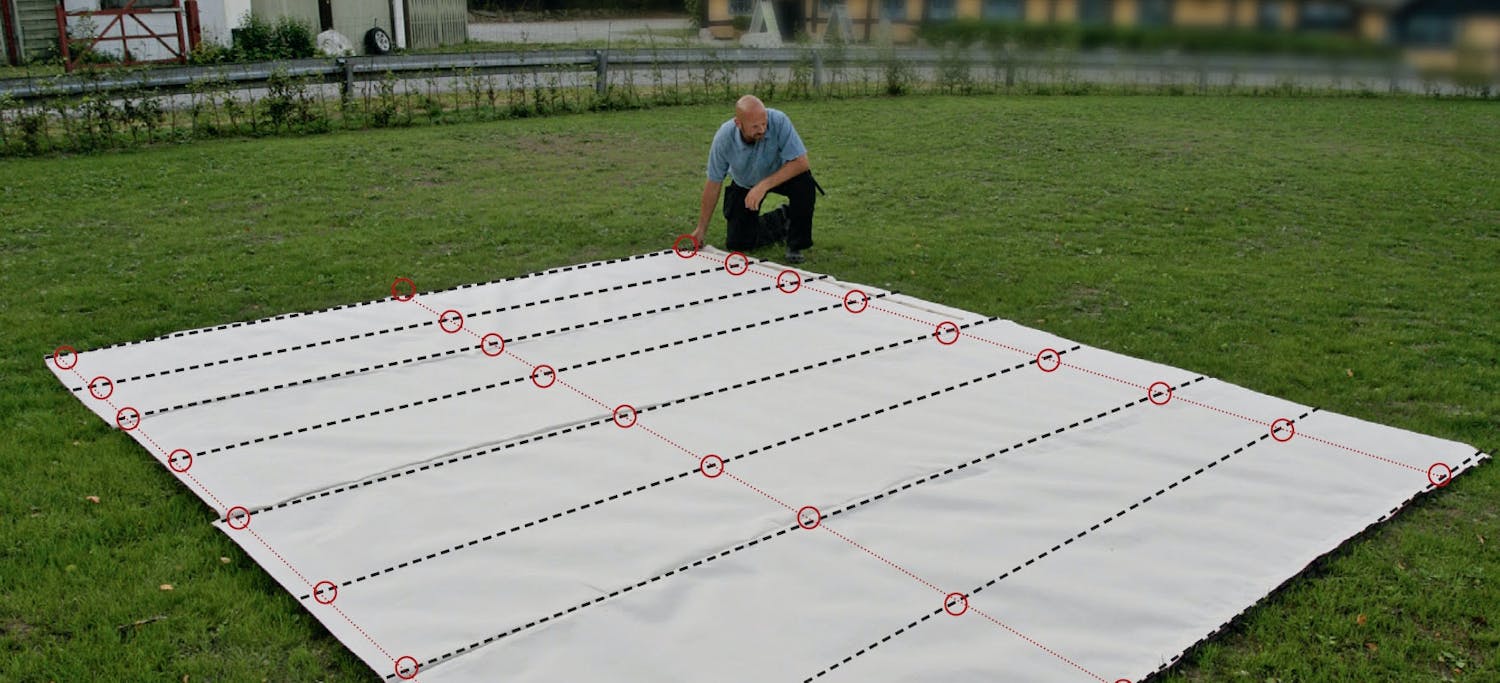

Det skal være nemt at trække markisen hen over terrassen, når solen bliver for skarp, når det støvregner, eller når duggen falder tungt. Taget skal op at hænge i tre wirer, en i hver side og en til at holde det oppe på midten. Wirerne trækker vi igennem ringe i de opretstående sømme fra før.
For at stålwirerne ikke skal ødelægge stoffet, sætter vi messingringe i, på samme måde, som man gør med presenninger.

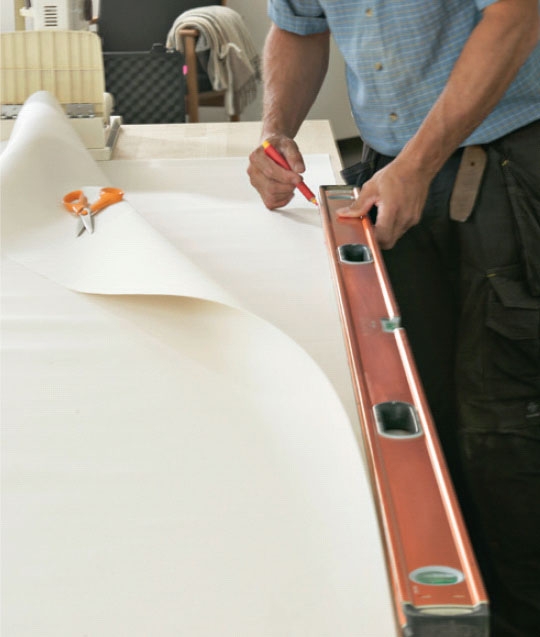

Tegn op på hver søm, hvor du skal sætte de tre messingringe. De to yderste skal sidde 4 cm inde fra hver side. Den midterste skal sidde nøjagtig midtimellem.

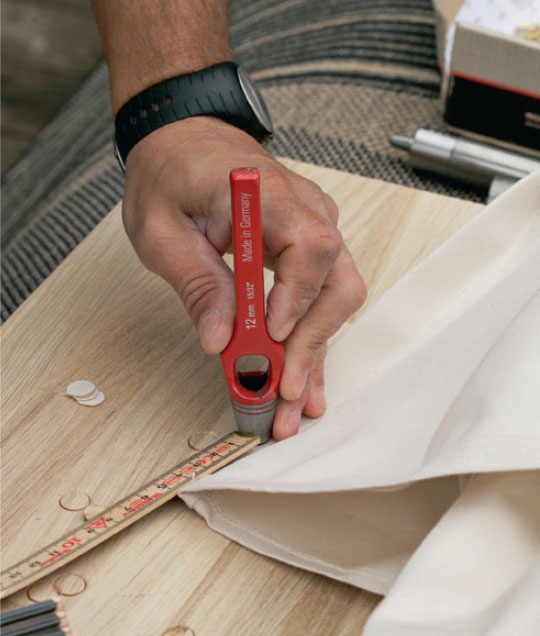

Slå huller til ringene. Du skal bruge en 12 mm huggepibe. Hav et godt fast underlag af træ, der ikke skader piben, når du slår på den med en hammer.

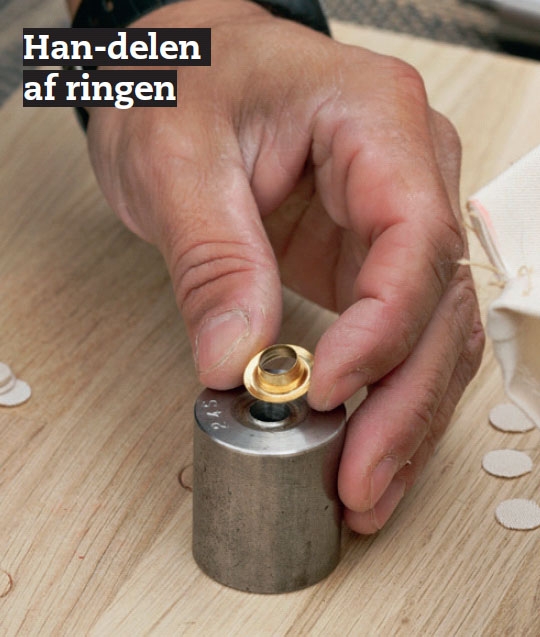

Læg han-delen af en sejlring med kraven opad på nederste del af stempel-maskinen.
TIPS: Lej en stempelmaskine til sejlringe i et byggemarked.

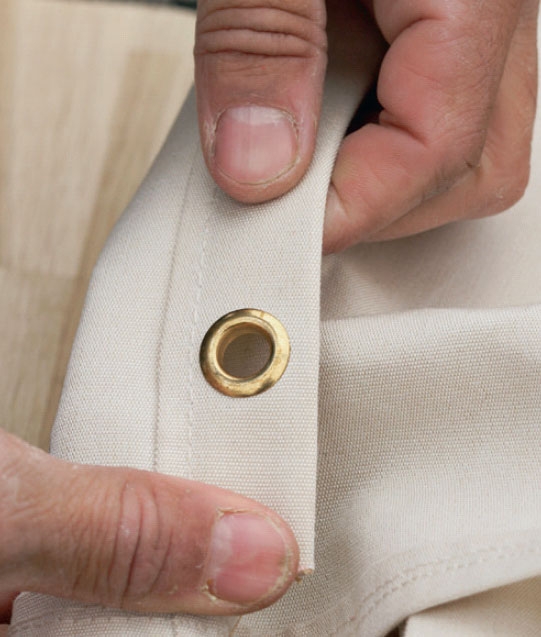

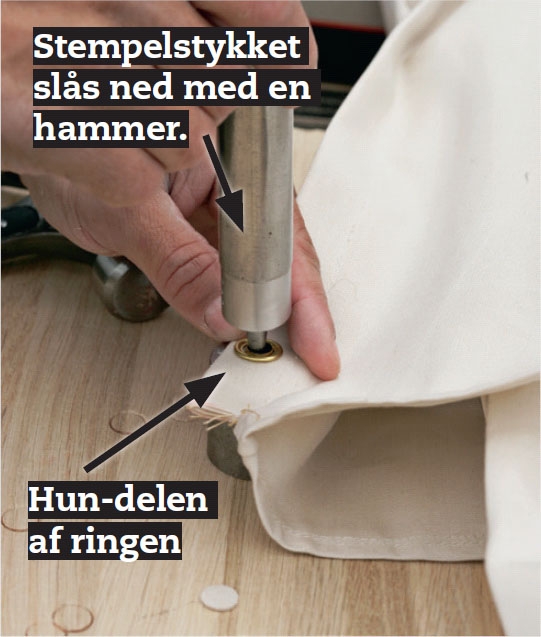

Træk sejlet ind over stempelmaskinen, og læg hun-delen af ringen ovenpå. Før stempelstykket gennem begge ringe, og slå stemplet ned, så de to ringe samles.
08
Hæng markisen op i wirer
5
Trin
Nu mangler vi kun at få hængt markisen op. Hver sektion skal hænge på tre plastbetrukne stålwirer, som gøres fast til bøjlebeslag på henholdsvis overliggeren og inde ved væggen.
Skruerne til bøjlebeslagene skrues først helt i, når taget er sat op og wirerne strammet til. Så bliver det hele lige strammet en ekstra gang.

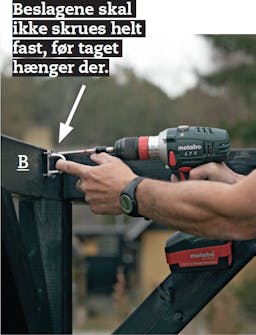

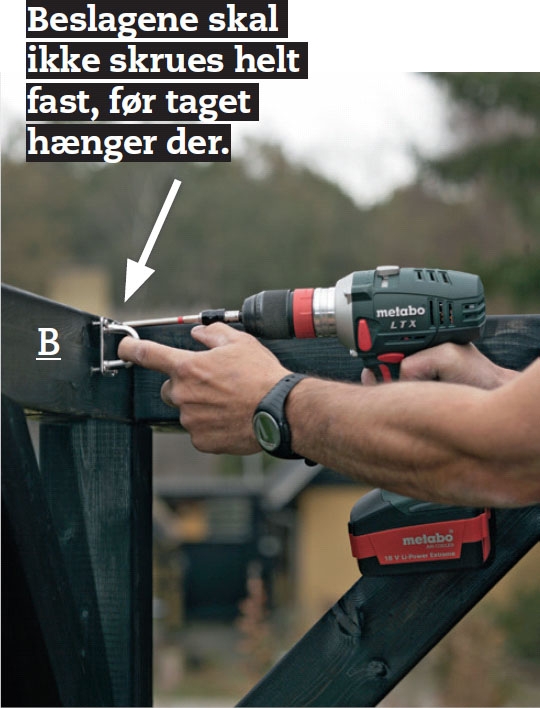

Monter tre bøjlebeslag på overliggeren (B), 3 i hver sektion. Et i hver side og et midten af sektionen, præcis ud for hullerne i taget. Gentag inde ved væggen.

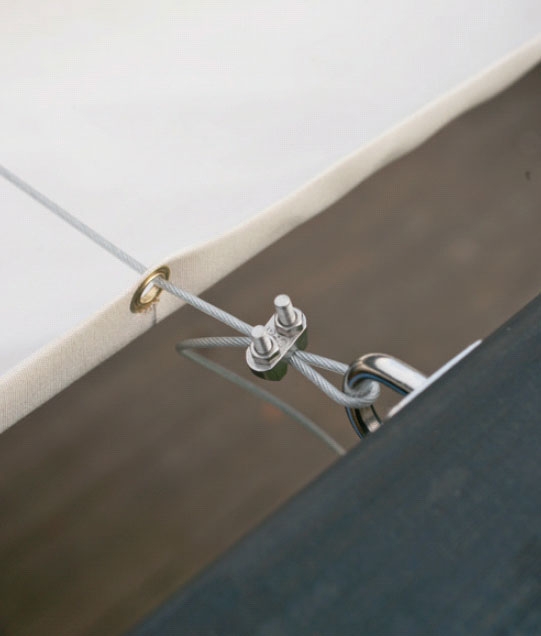

Træk markisen på en 2 mm plastbetrukket stålwire. Træk wirerne gennem bøjlebeslagene, og fastgør dem med kraftige kabellåse.

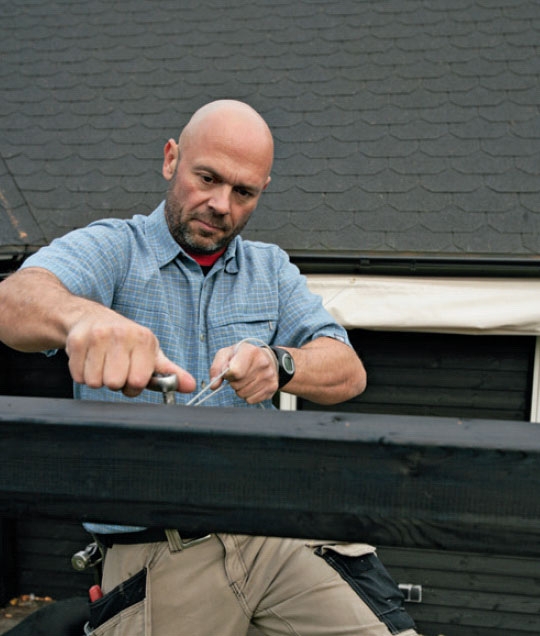

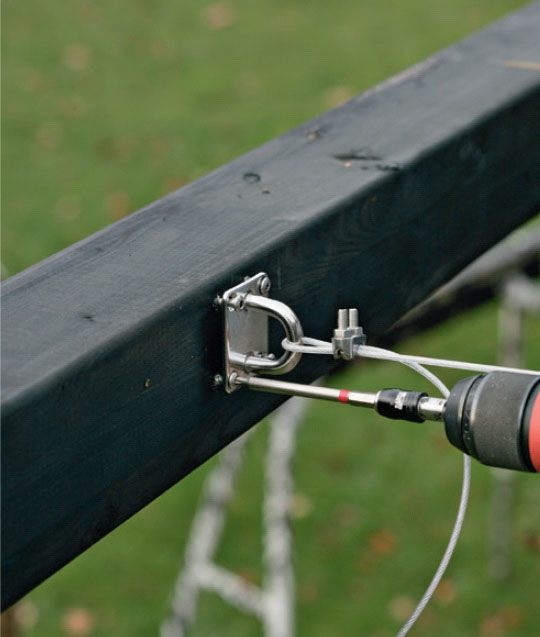

Nu skal du stramme wirerne. Det gør du ved at løsne en wirelås ad gangen og trække godt til i wiren. Brug en fastnøgle eller en tang, og stram wiren alt det, du kan, inden du spænder kabellåsen.

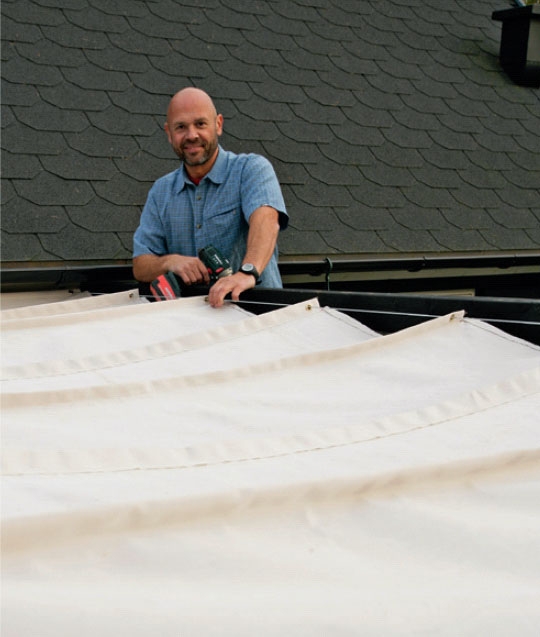

Prøv, hvordan taget kører. Træk taget frem og tilbage, og tjek, at det kører, som det skal, og at wirerne går igennem alle huller.
Materialer
Materialer til to sektioner
90 x 90 mm lamineret sibirisk lærk:
• 3 stolper (A) a 235 cm
• 2 overliggere (B) a 410 cm
• 7 skråstivere (C) a 80 cm
• 3 spær (D) a 390 cm
Markisestof, 145 cm bredt:
• 8 baner a 375 cm
Desuden:
• 3 bjælkesko
• 6 plastbetrukne stålwirer a 400 cm
• 12 bøjlebeslag
• 12 kabellåse
• 54 presenningringe, messing
Specialværktøj
• Huggepibe
• Stempelmaskine
• Stort sneglebor
Tidsforbrug
Sæt 2 uger af inklusive syning og maling.
Pris
Cirka 11.000 kroner for den viste pergola i 2 sektioner. Og 4000, hvis du vælger billigere materialer.
Sværhedsgrad
De mange tømmersamlinger kan drille lidt. Så er dette dit første projekt, bør du øve dig på samlingerne. Eller bruge bygningsbeslag.

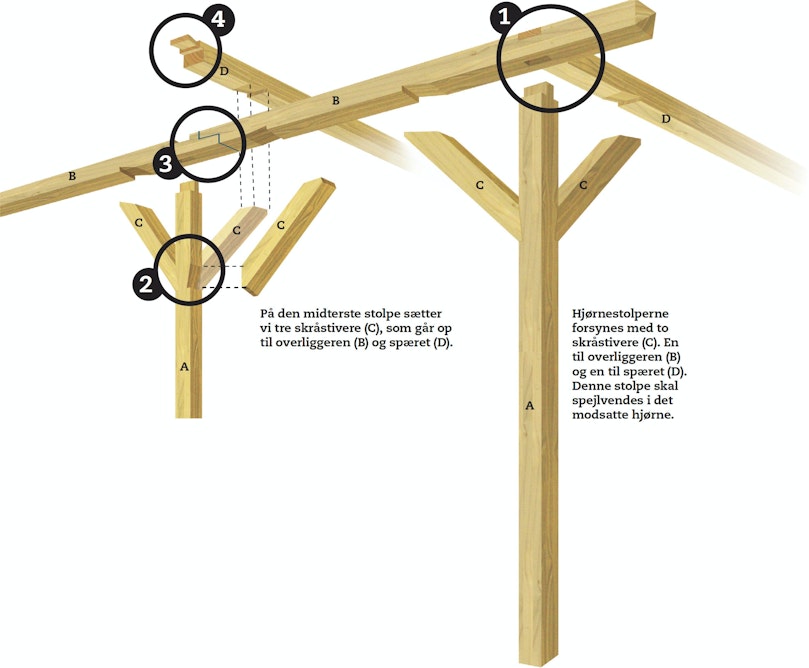

Tegning

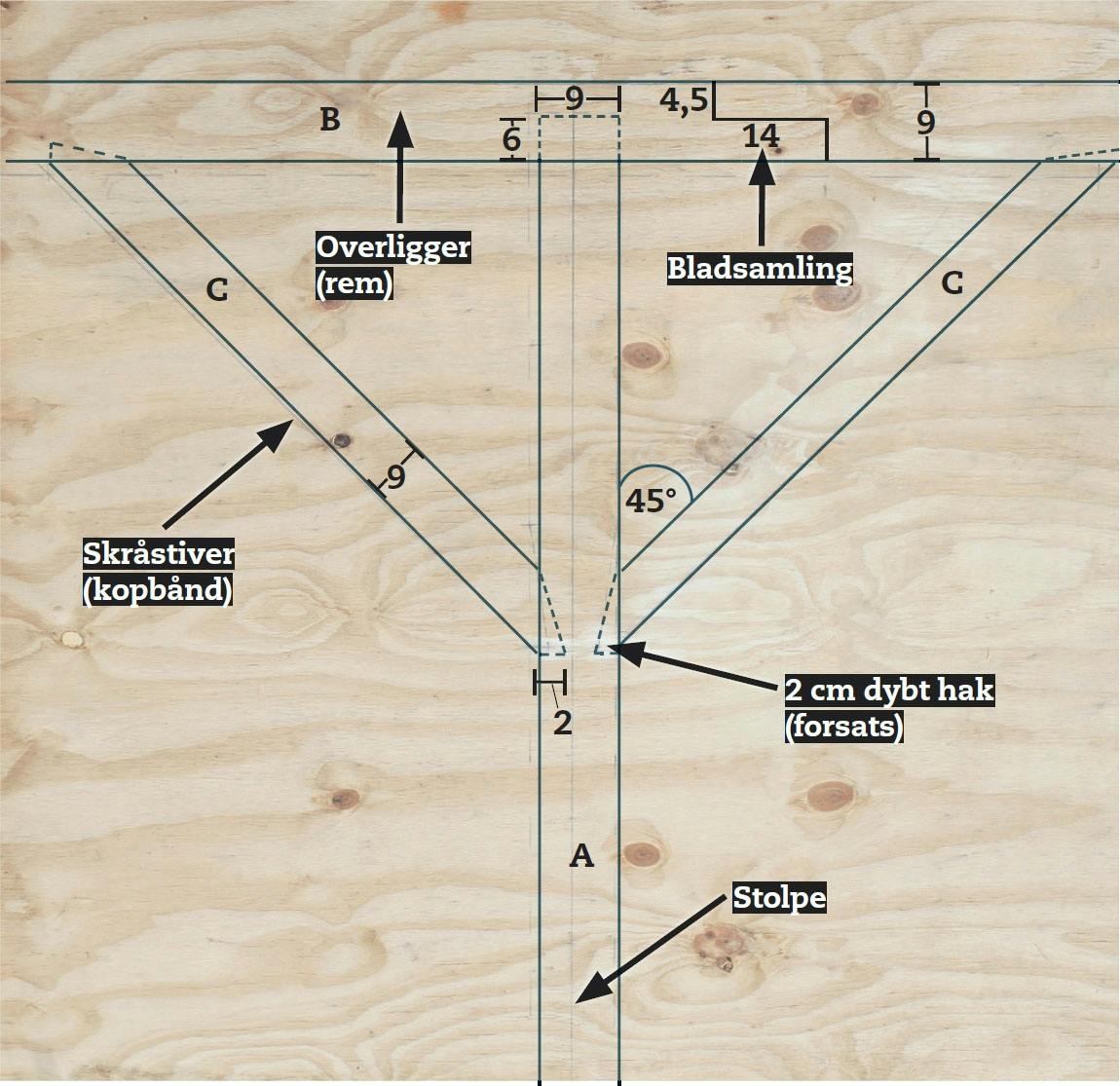

Lav en skabelon
Du skal starte med at lave en skabelon, som du kan save delene til pergolaen ud efter. Det gør du lettest ved at tage en hel krydsfinerplade på 122 x 244 cm, hvorpå du tegner en enkelt stolpe (A) med overligger (B) og skråstivere (C).
På midterstolpen skal der laves hak til skråstivere på tre sider. På hjørnestolperne skal der laves hak i siden ind mod midterstolpen og i siden ind mod huset.
