Intro
Vejledning
01

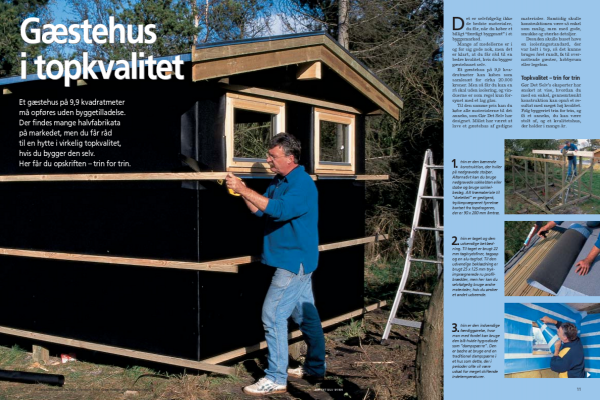

Gæstehus i topkvalitet
3
Trin
trin er den bærende konstruktion, der hviler på nedgravede stolper. Alternativt kan du bruge nedgravede sokkelsten eller støbe og bruge sokkelbeslag. Alt træmateriale til “skelettet” er gedigent, trykimprægneret fyrretræ bortset fra topdrageren, der er 90 x 200 mm limtræ.
trin er taget og den udvendige beklædning. Til taget er brugt 22 mm tagkrydsfiner, tagpap og en alu-tagfod. Til den udvendige beklædning er brugt 25 x 125 mm trykimprægnerede ru profilbrædder, men her kan du selvfølgelig bruge andre materialer, hvis du ønsker et andet udseende.
02

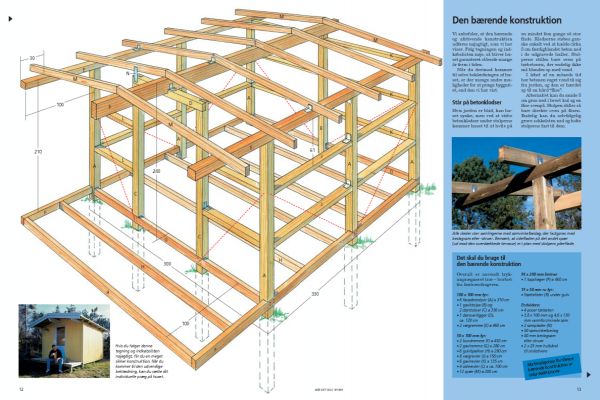

Den bærende konstruktion
6
Trin
Vi anbefaler, at den bærende og afstivende konstruktion udføres nøjagtigt, som vi her viser. Følg tegningen og indkøbslisten nøje, så bliver huset garanteret stående mange år frem i tiden.
Når du derimod kommer til selve beklædningen af huset, er der mange andre muligheder for at præge byggeriet, end den vi har vist.
Står på betonklodser
Hvis jorden er blød, kan huset synke, men ved at støbe betonklodser under stolperne kommer huset til at hvile på en mindst fem gange så stor flade. Klodserne støbes ganske enkelt ved at hælde cirka 5 cm færdigblandet beton ned i de udgravede huller. Stolperne stilles bare oven på tørbetonen, der endelig ikke må blandes op med vand.
I løbet af en måneds tid har betonen suget vand til sig fra jorden, og den er hærdet op til en hård “flise”.
Alternativt kan du smide 5 cm grus ned i hvert hul og en flise ovenpå. Stolpen stilles så bare direkte oven på flisen. Endelig kan du selvfølgelig grave sokkelsten ned og bolte stolperne fast til dem.

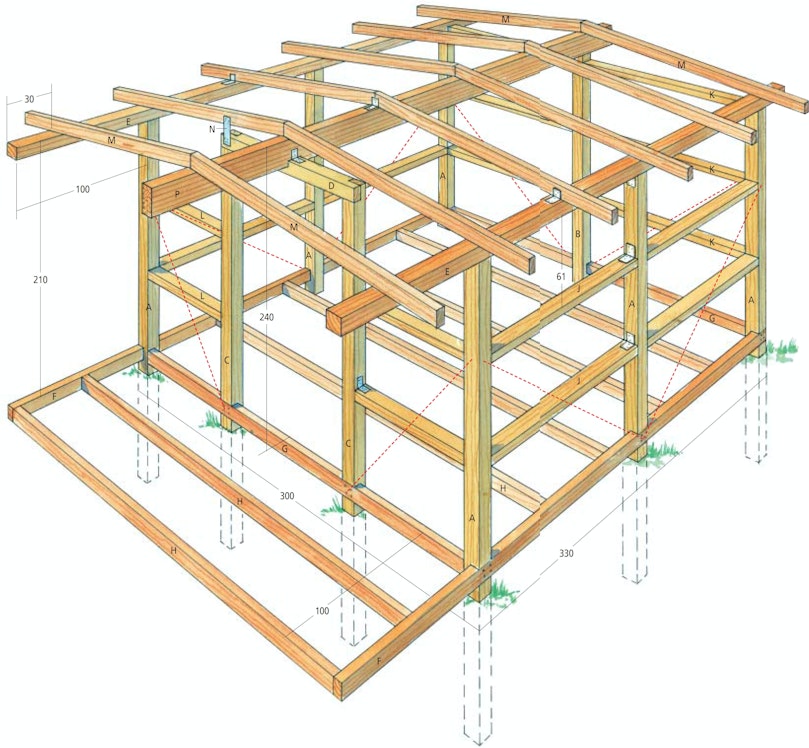

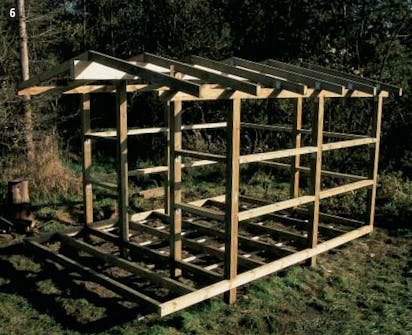

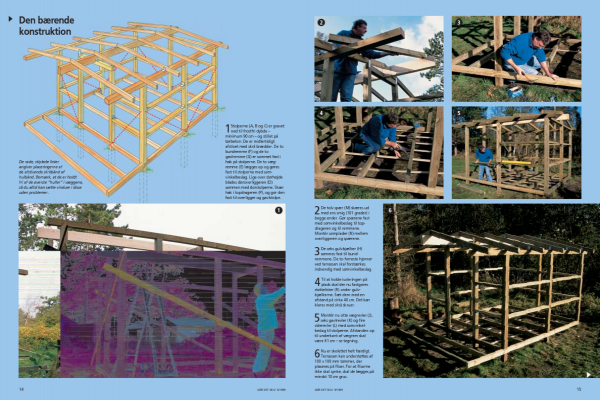

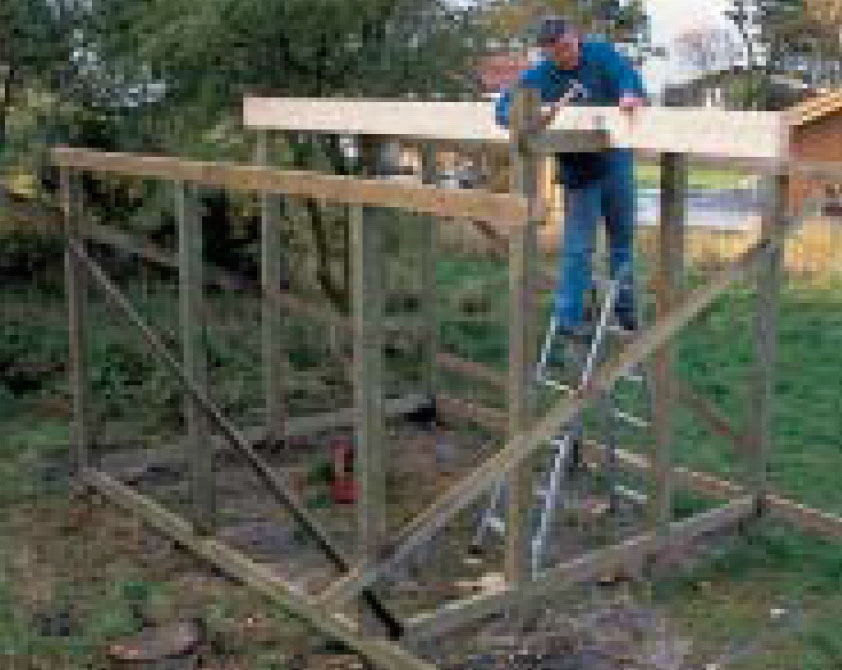

Stolperne (A, B og C) er gravet ned til frostfri dybde - minimum 90 cm - og stillet på tørbeton. De er midlertidigt afstivet med skrå brædder. De to bundremme (F) og de to gavlremme (G) er sømmet fast i hak på stolperne. De to vægremme (E) lægges op og gøres fast til stolperne med sømvinkelbeslag. Lige over dørhøjde blades døroverliggeren (D) sammen med dørstolperne. Skær hak i topdrageren (P), og gør den fast til overligger og gavlstolpe.

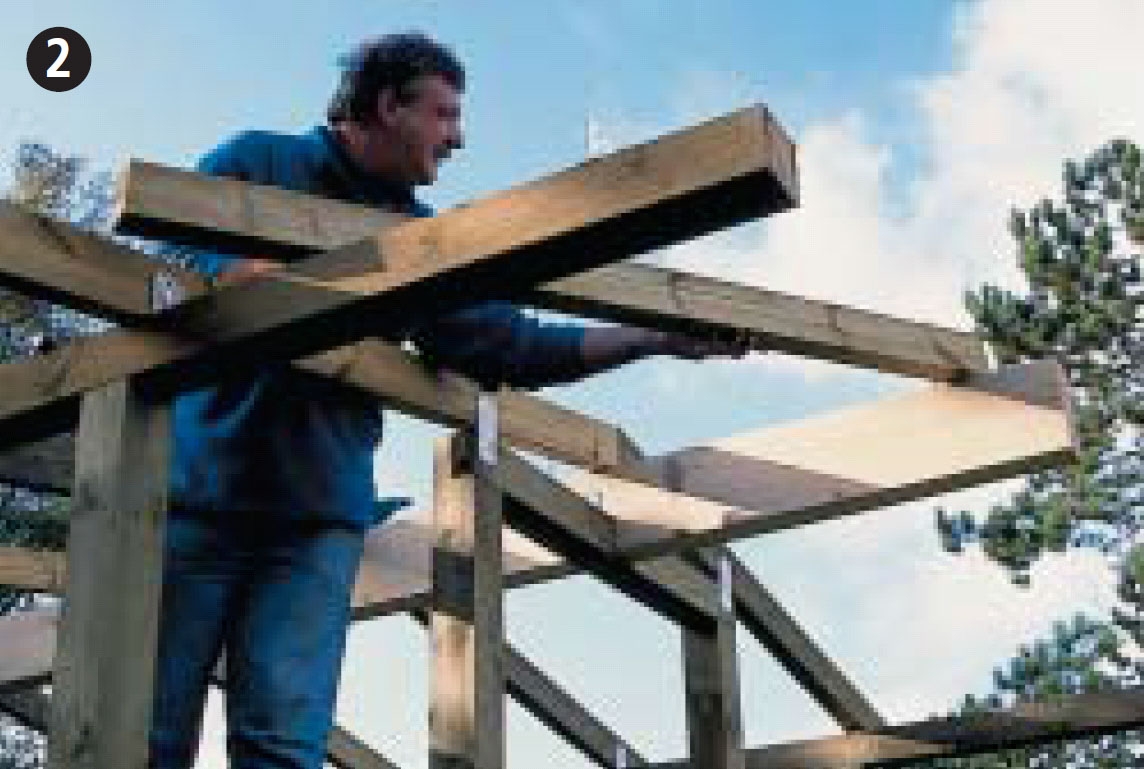

De tolv spær (M) skæres ud med ens smig (101 grader) i begge ender. Gør spærene fast med sømvinkelbeslag til topdrageren og til remmene. Montér sømplader (N) mellem overliggeren og spærene.

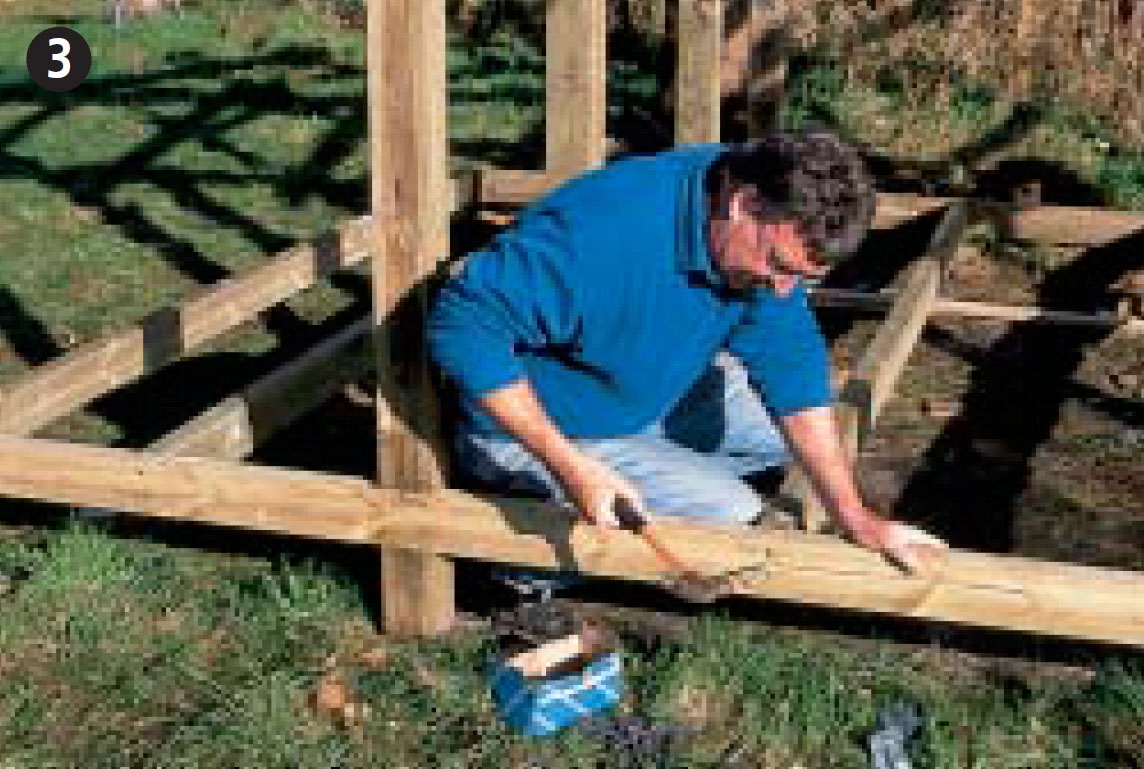

De seks gulvbjælker (H) sømmes fast til bundremmene. De to forreste hjørner ved terrassen skal forstærkes indvendig med sømvinkelbeslag.

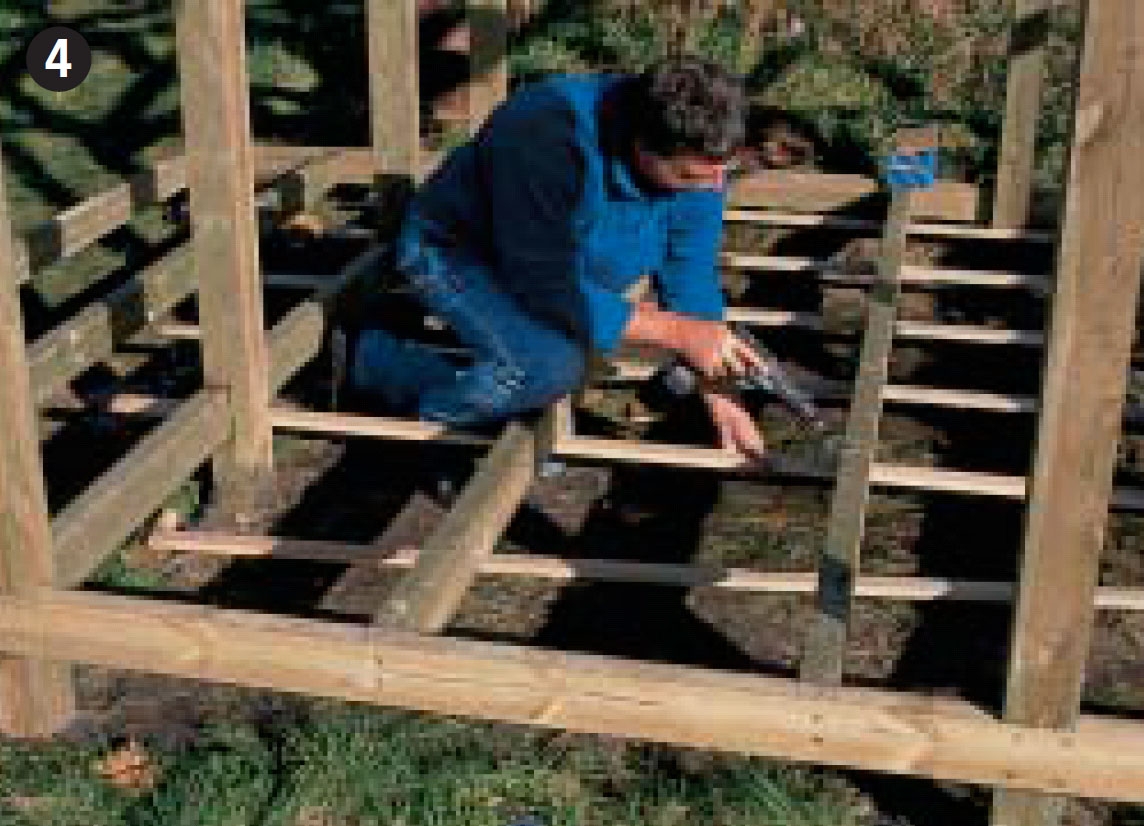

Til at holde isoleringen på plads skal der nu fastgøres støttelister (R) under gulvbjælkerne. Sæt dem med en afstand på cirka 40 cm. Det kan klares med skrå skruer.

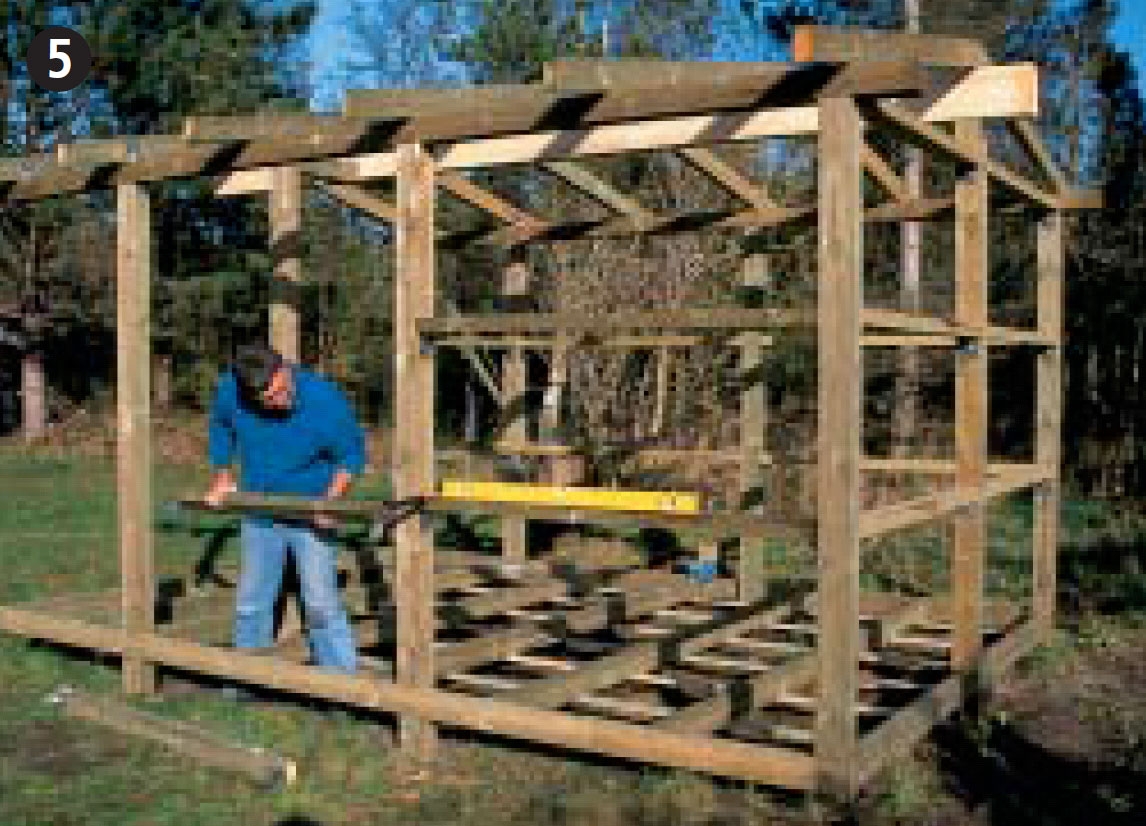

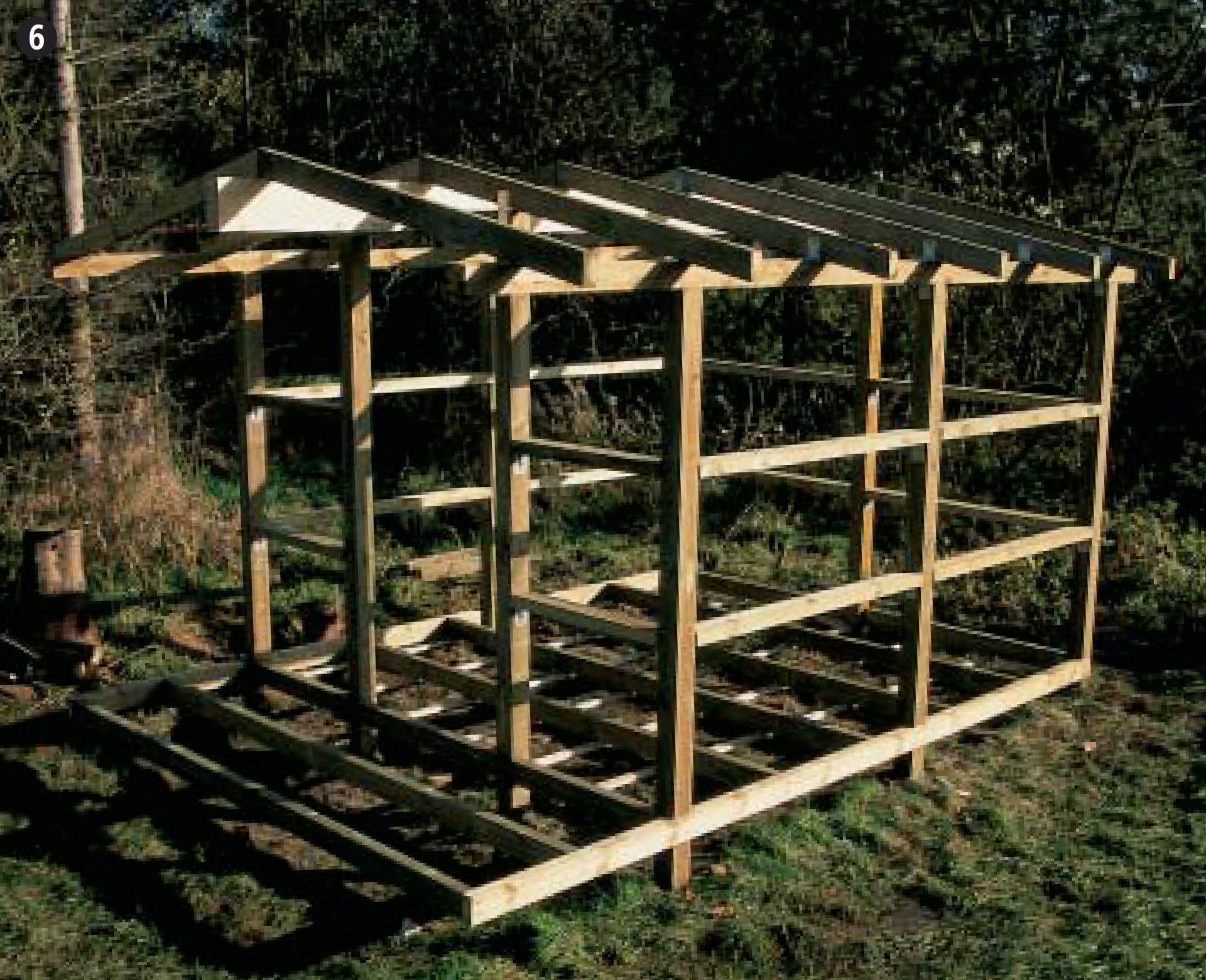

Montér nu otte vægrevler (J), seks gavlrevler (K) og fire siderevler (L) med sømvinkelbeslag til stolperne. Afstanden op til underkant af vægrem skal være 61 cm - se tegning.
03

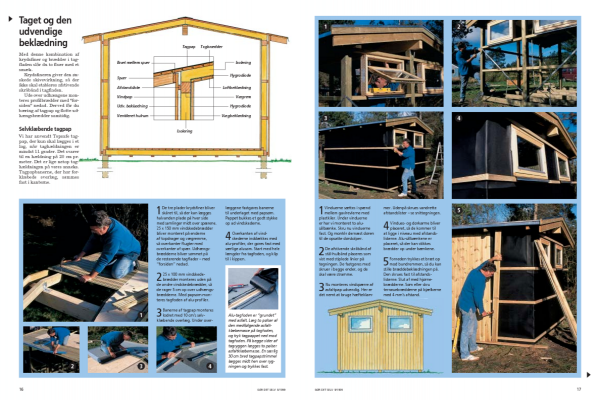

Taget og den udvendige beklædning
4
Trin
Med denne kombination af krydsfiner og brædder i tagfladen slår du to fluer med et smæk.
Krydsfineren giver den ønskede skivevirkning, så der ikke skal etableres afstivende skråbånd i tagfladen.
Ude over udhængene monteres profilbrædder med “forsiden” nedad. Derved får du bæring af tagpap og flotte udhængsbrædder samtidig.
Selvklæbende tagpap
Vi har anvendt Topsafe tagpap, der kun skal lægges i et lag, når taghældningen er mindst 11 grader. Det svarer til en hældning på 20 cm pr. meter. Det er lige netop taghældningen på vores anneks. Tagpapbanerne, der har for-klæbede overlæg, sømmes fast i kanterne.

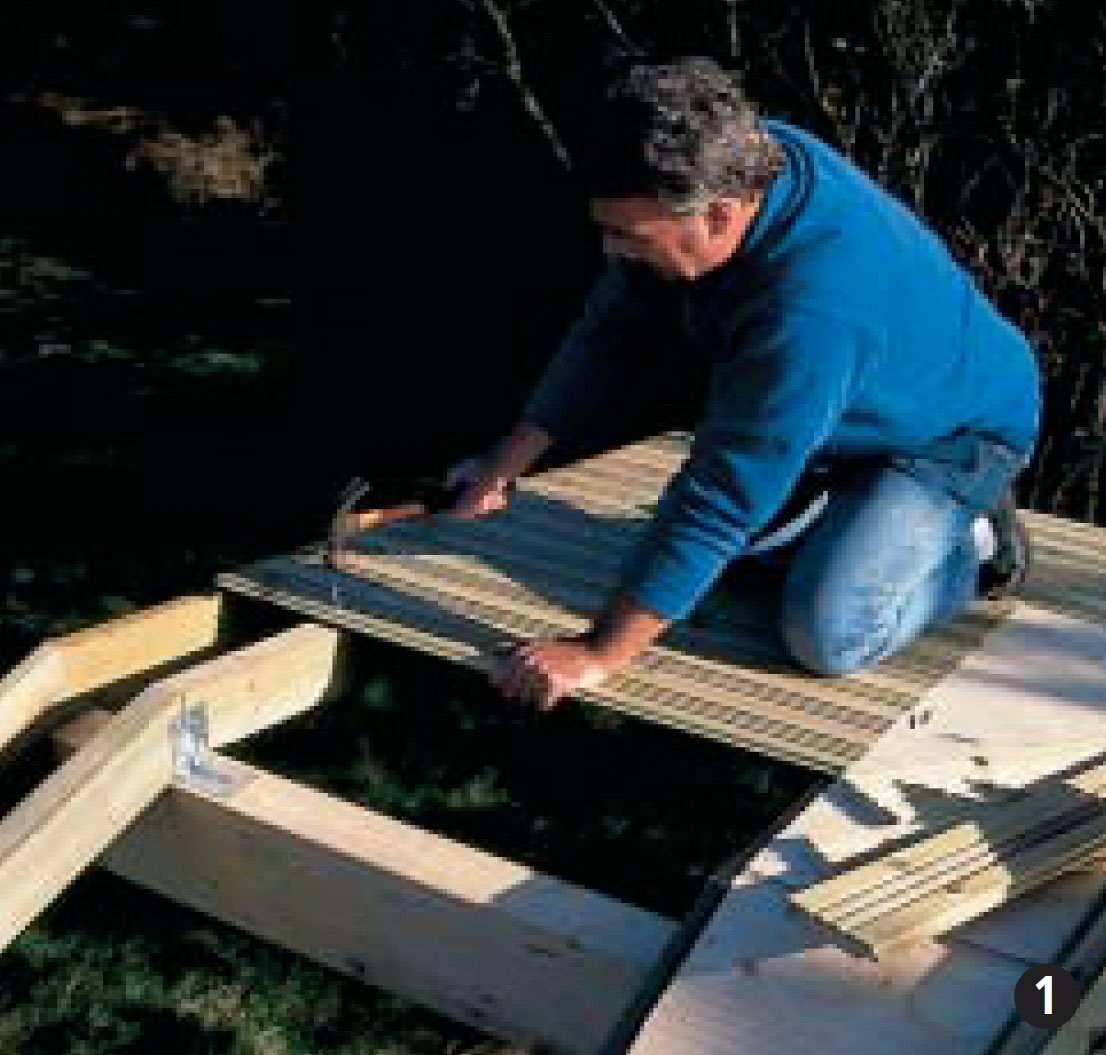

De tre plader krydsfiner bliver skåret til, så der kan lægges halvanden plade på hver side med samlinger midt over spærene. 25 x 150 mm vindskedebrædder bliver monteret på enderne af topdrager og vægremme, så overkanter flugter med overkanter af spær. Udhængsbrædderne bliver sømmet på de resterende tagflader - med “forsiden” nedad.

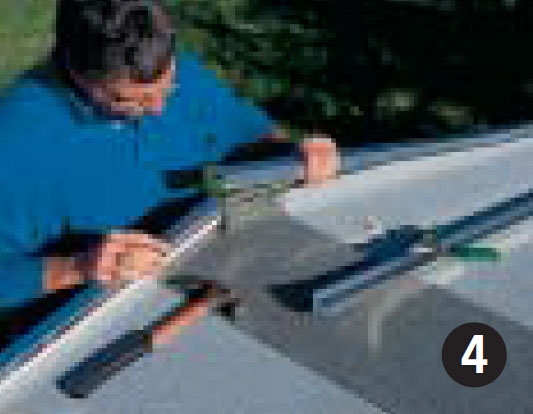

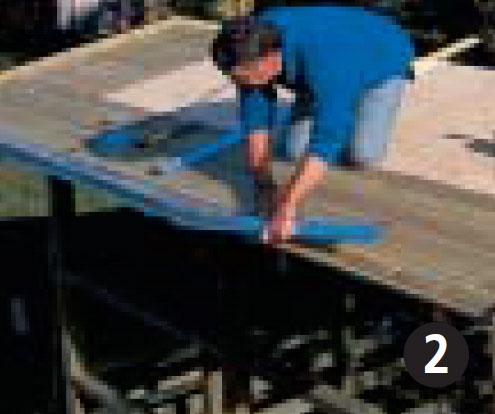

25 x 100 mm vindskedebrædder monteres uden på de andre vindskedebrædder, så de rager 5 cm op over udhængsbrædderne. Med papsøm monteres tagfoden af alu-profiler.

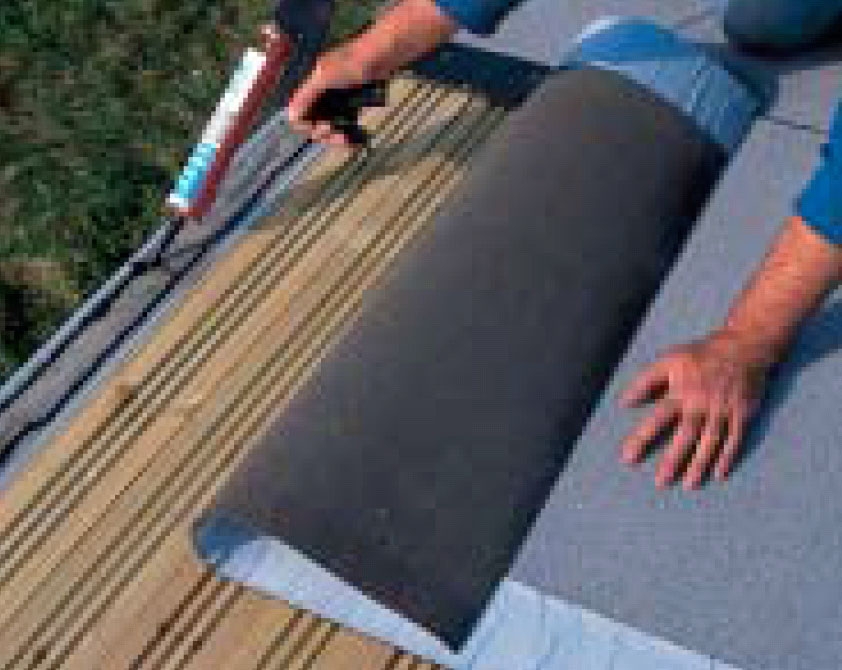

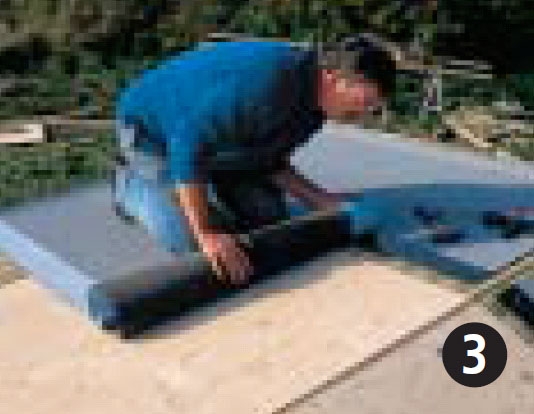

Banerne af tagpap monteres lodret med 10 cm’s selvklæbende overlæg. Under over til underlaget med papsøm. Pappet bukkes et godt stykke op ad vindskederne
04
Gæstehus i topkvalitet
5
Trin

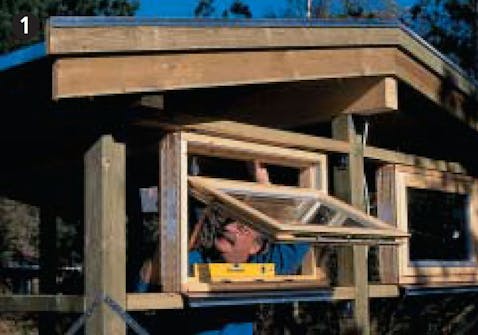

Vinduerne sættes i spænd mellem gavlrevlerne med plastkiler. Under vinduerne er har vi monteret to alu-sålbænke. Skru nu vinduerne fast. Og montér dernæst døren til de opsatte dørstolper.

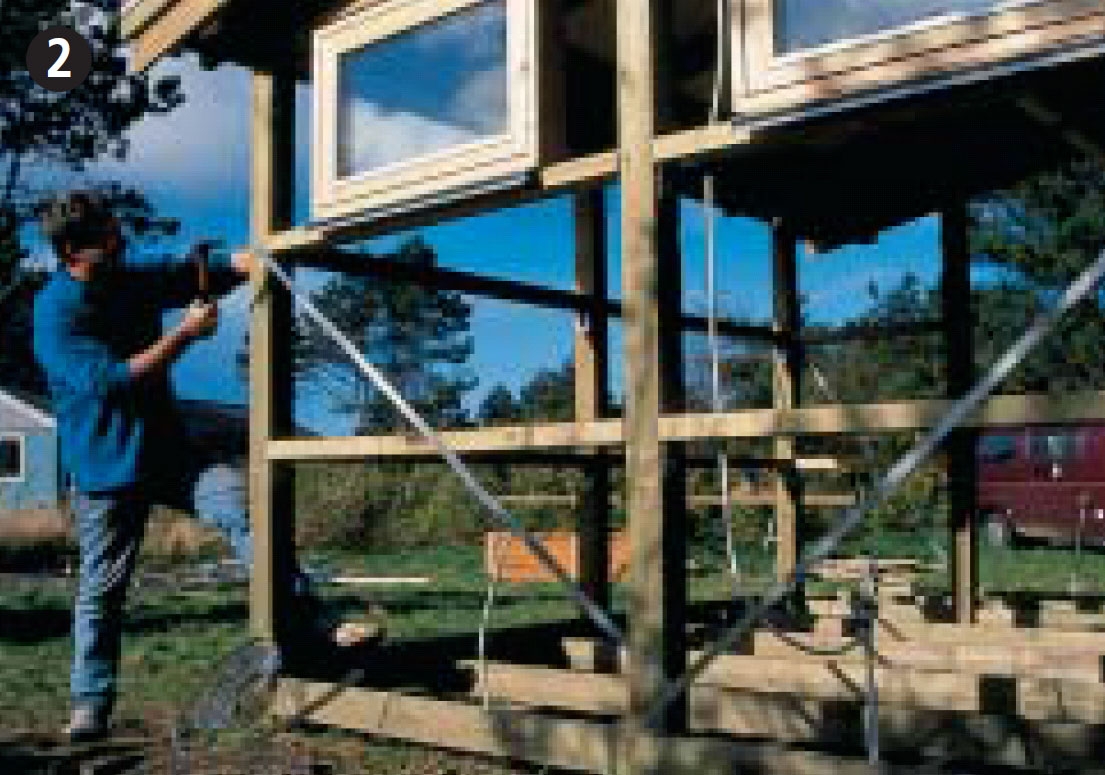

De afstivende skråbånd af stål-hulbånd placeres som vist med stiplede linier på tegningen. De fastgøres med skruer i begge ender, og de skal være stramme.

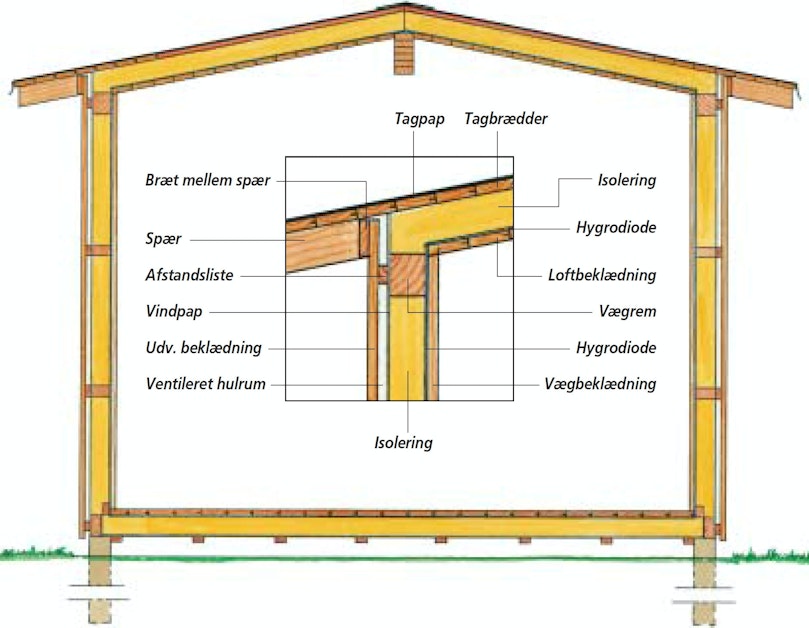

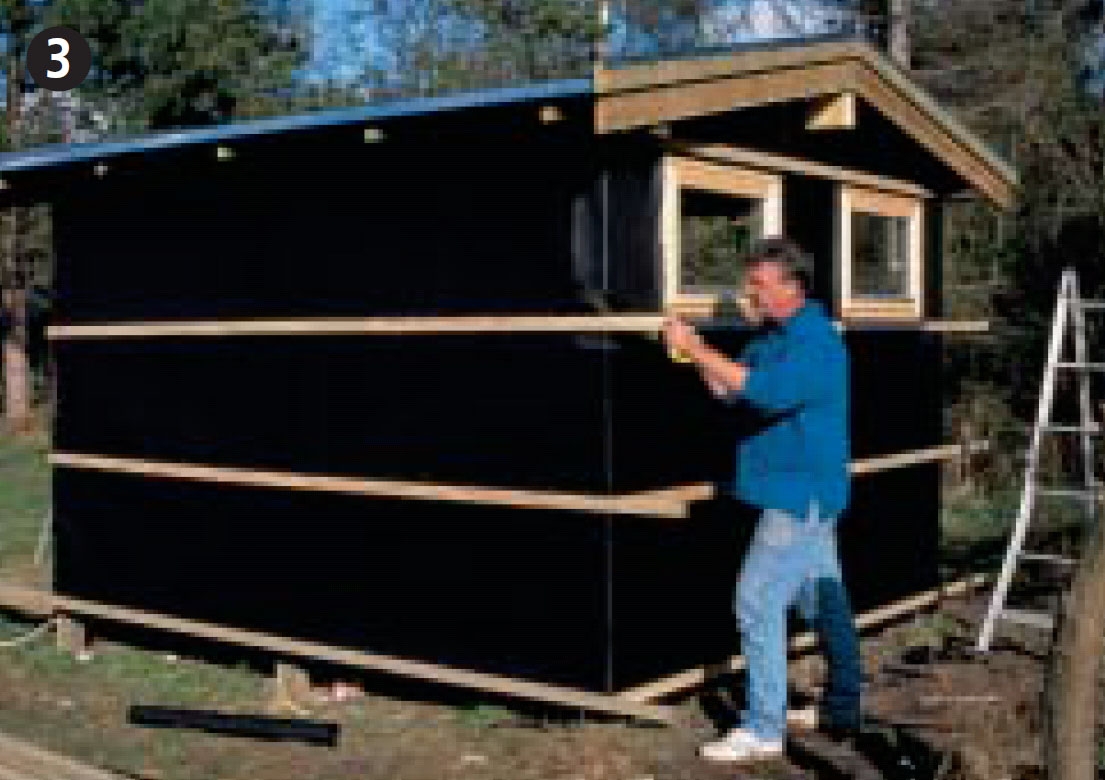

Nu monteres vindspærre af asfaltpap udvendig. Her er det nemt at bruge hæfteklammer. Udenpå skrues vandrette afstandslister - se snittegningen.

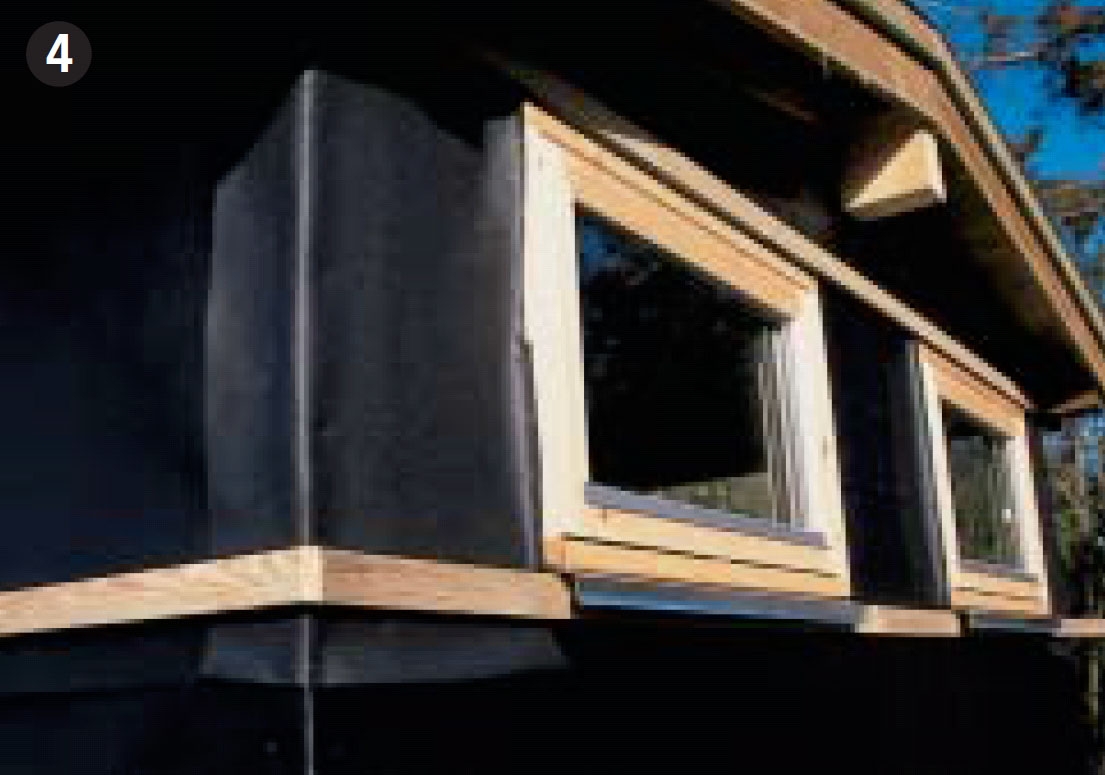

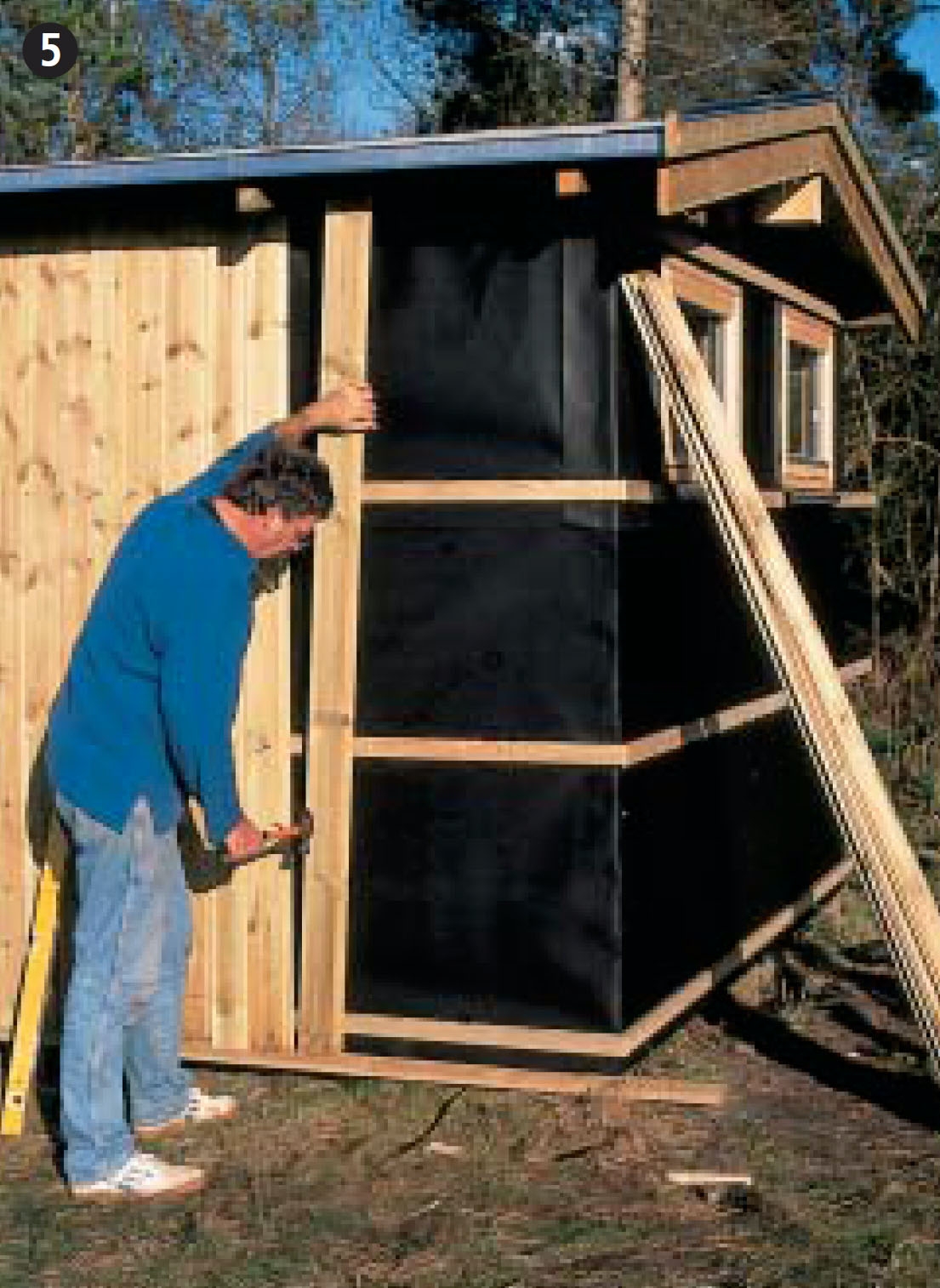

Vindues- og dørkarme bliver placeret, så de kommer til at ligge i niveau med afstandslisterne. Alu-sålbænkene er placeret, så der kan stikkes brædder op under bænkene.
05

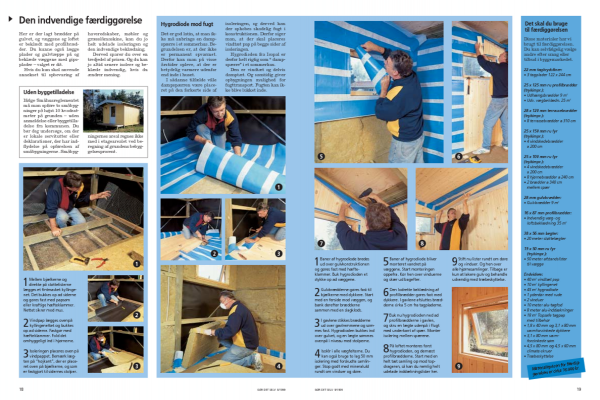

Den indvendige færdiggørelse
3
Trin
Her er der lagt brædder på gulvet, og væggene og loftet er beklædt med profilbrædder. Du kunne også lægge plader og gulvtæppe på og beklæde væggene med gipsplader - valget er dit.
Hvis du kun skal anvende annekset til opbevaring af haveredskaber, møbler og græsslåmaskine, kan du jo helt udelade isoleringen og den indvendige beklædning.
Derved sparer du over en tredjedel af prisen. Og du kan jo altid senere isolere og beklæde indvendig, hvis du ændrer mening.

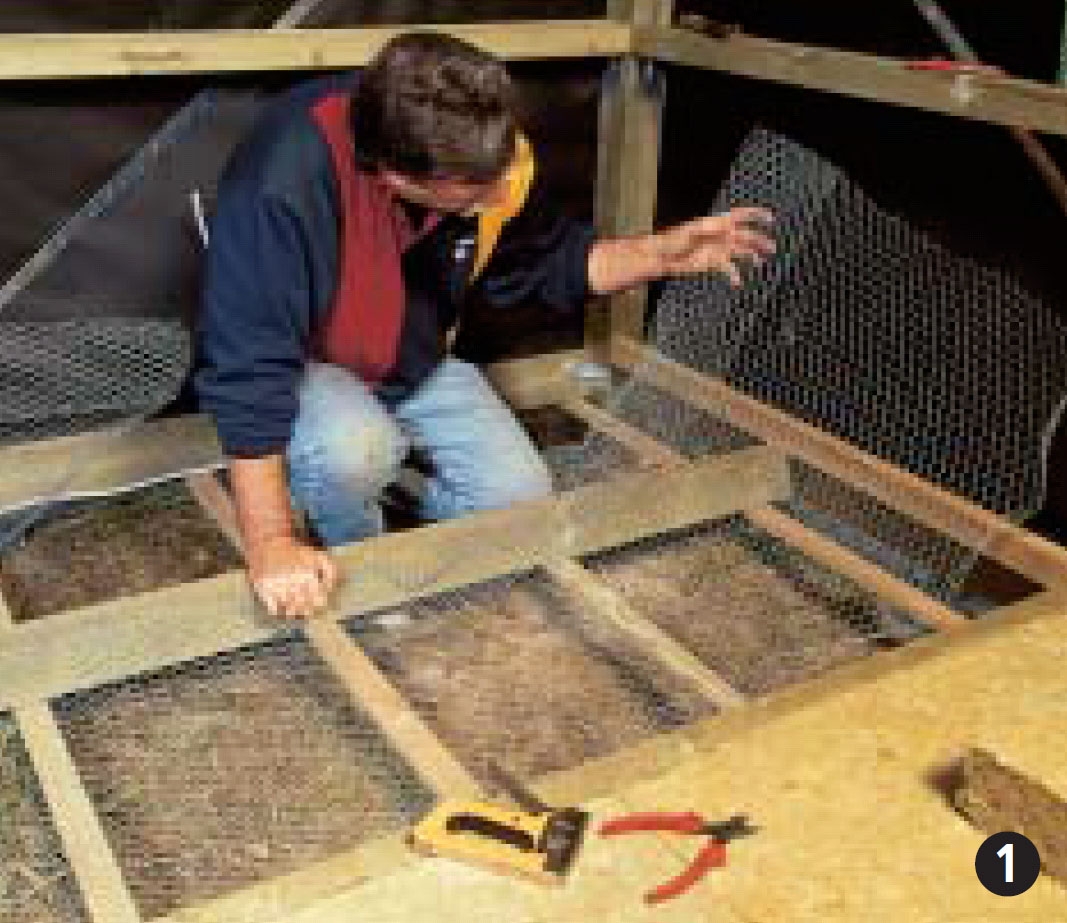

Mellem bjælkerne og direkte på støttelisterne lægges et fintmasket kyllingenet. Det bukkes op ad siderne og gøres fast med papsøm eller kraftige hæfteklammer. Nettet sikrer mod mus.
Vindpap lægges ovenpå kyllingenettet og bukkes op ad siderne. Fastgør med hæfteklammer. Fold det omhyggeligt ind i hjørnerne.
06
Hygrodiode mod fugt
9
Trin
Det er god latin, at man ikke må anbringe en dampspærre i et sommerhus. Begrundelsen er, at der ikke er permanent opvarmet. Derfor kan man på visse årstider opleve, at der er betydelig varmere udenfor end inde i huset.
I sådanne tilfælde ville dampspærren være placeret på den forkerte side af isoleringen, og derved kan der ophobes skadelig fugt i konstruktionen. Derfor siger man, at der skal placeres vindtæt pap på begge sider af isoleringen.
Hygrodioden fra Icopal er derfor helt rigtig som “ dampspærre” i et sommerhus.
Den er vindtæt og delvis damptæt. Og samtidig giver opbygningen mulighed for fugttransport. Fugten kan ikke blive lukket inde.

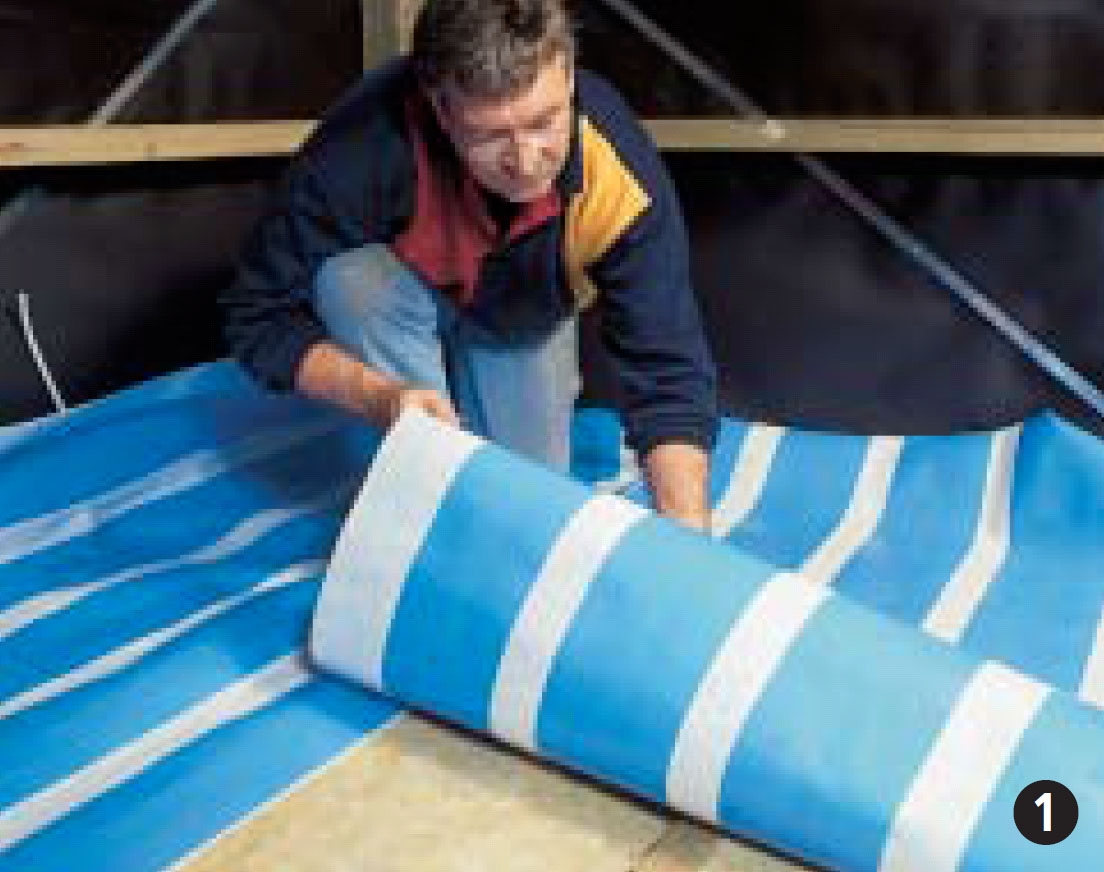

Baner af hygrodiode bredes ud over gulvkonstruktionen og gøres fast med hæfteklammer. Buk hygrodioden et stykke op ad væggene.

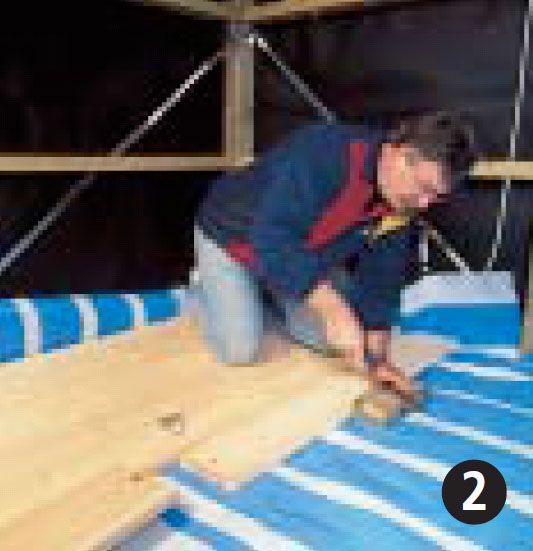

Gulvbrædderne gøres fast til bjælkerne med dykkere. Start med en ferside mod væggen, og bank derefter brædderne sammen med en slagklods.

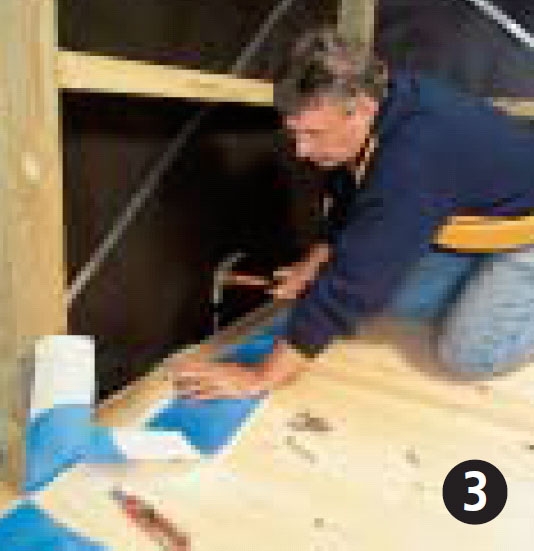

I gavlene stikkes brædderne ud over gavlremmene og sømmes fast. Hygrodioden bukkes ind over gulvet, og en lægte sømmes ovenpå i niveau med stolperne.

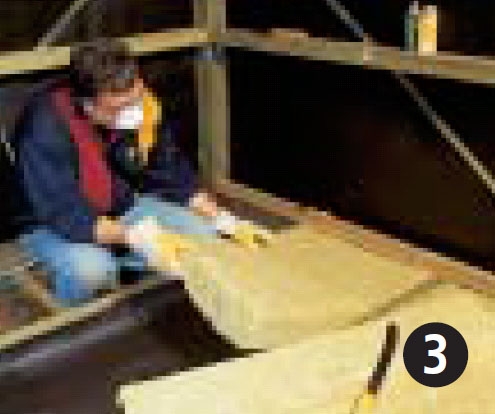

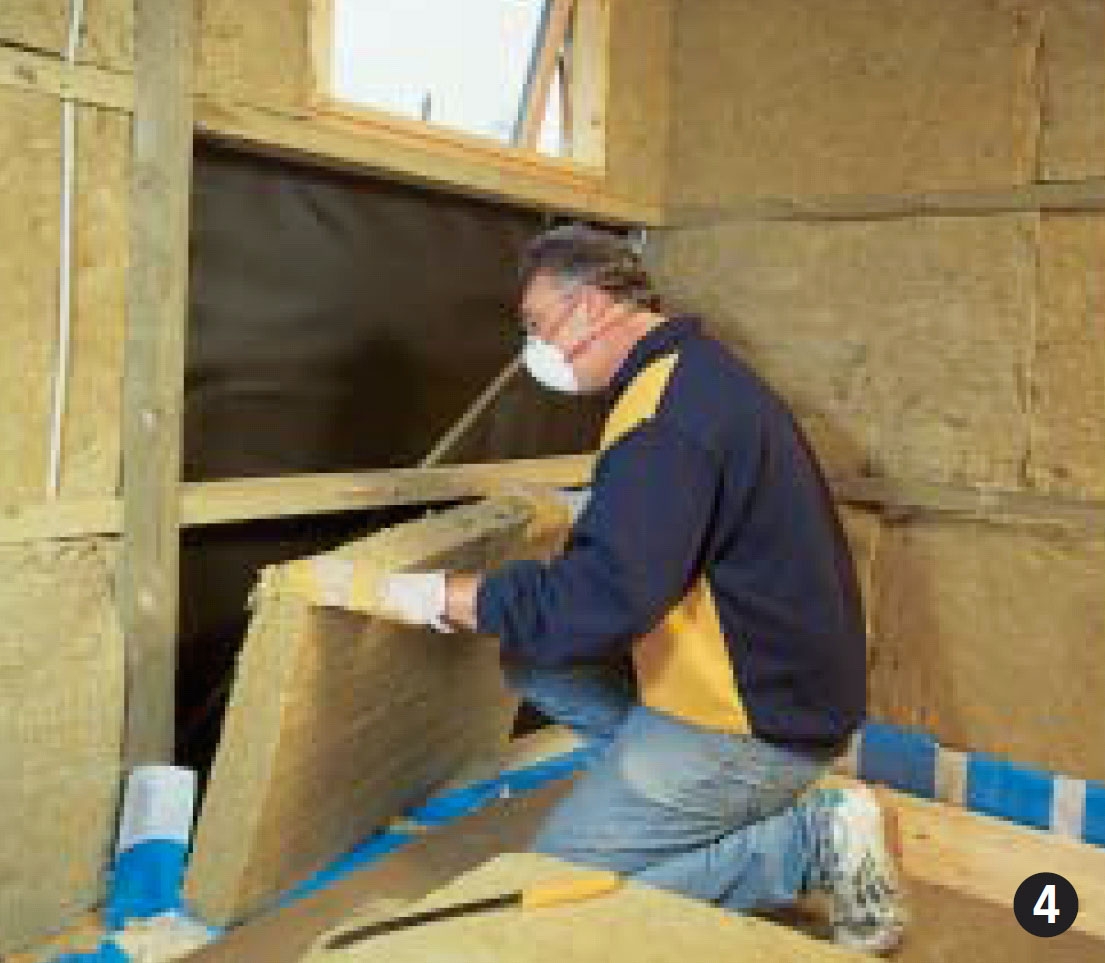

Isolér i alle vægfelterne. Du kan også bruge to lag 50 mm isolering med forskudte samlinger. Stop godt med mineraluld rundt om vinduer og døre.
Baner af hygrodiode bliver monteret vandret på væggene. Start monteringen oppefra. Kør hen over vinduerne og skær ud bagefter.

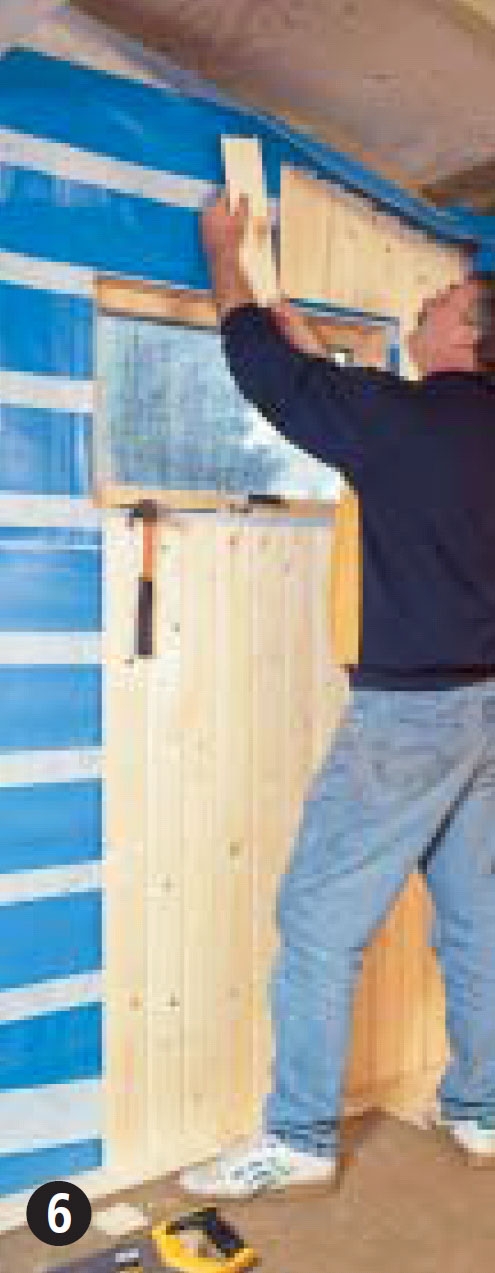

Den lodrette beklædning af profilbrædder gøres fast med dykkere. I gavlene afsluttes brædderne cirka 5 cm fra tagpladerne.

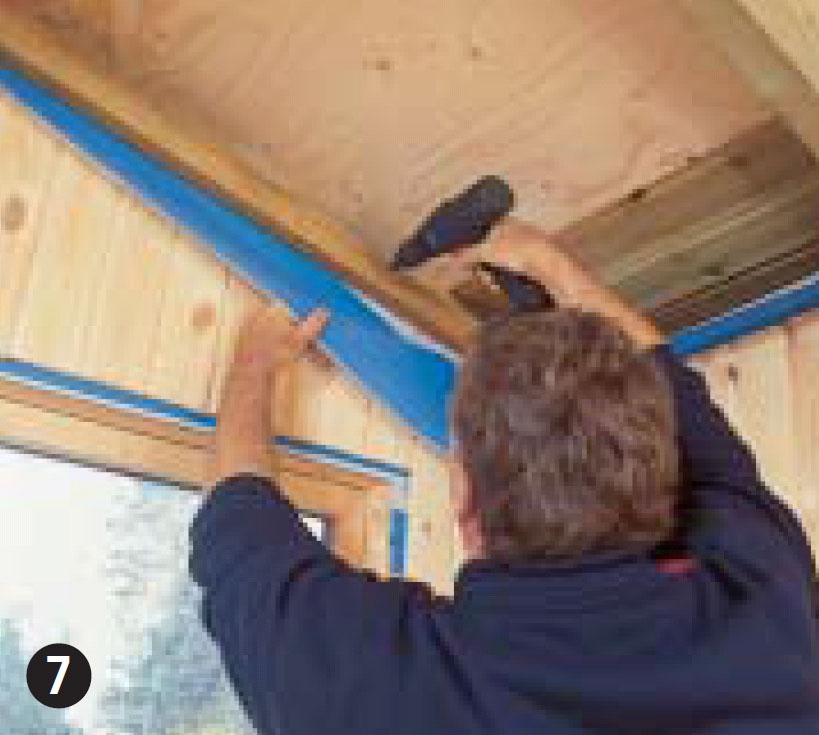

Buk nu hygrodioden ned ad profilbrædderne i gavlen, og skru en lægte udenpå i flugt med underkant af spær. Monter isolering mellem spærene.

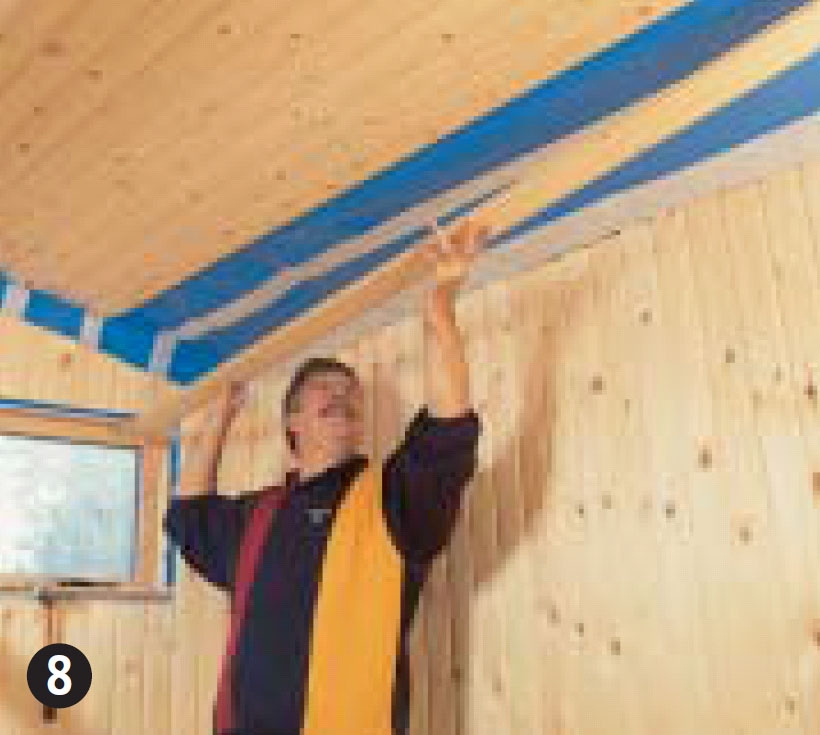

På loftet monteres først hygrodioden, og dernæst profilbrædderne. Start med en helt tæt samling op mod topdrageren, så kan du nemlig helt udelade inddækningslister her.
Materialer
Det skal du bruge til den bærende konstruktion
Overalt er anvendt trykimprægneret træ – bortset fra limtræsdrageren.
100 x 100 mm fyr:
• 6 facadestolper (A) a 310 cm
• 1 gavlstolpe (B) og 2 dørstolper (C) a 330 cm
• 1 døroverligger (D), ca. 120 cm
• 2 vægremme (E) a 460 cm
50 x 100 mm fyr:
• 2 bundremme (F) a 430 cm
• 2 gavlremme (G) a 280 cm
• 6 gulvbjælker (H) a 290 cm
• 8 vægrevler (J) a 150 cm
• 6 gavlrevler (K) a 135 cm
• 4 siderevler (L) a ca. 100 cm
• 12 spær (M) a 200 cm
90 x 200 mm limtræ:
• 1 topdrager (P) a 460 cm
19 x 50 mm ru fyr:
• Støttelister (R) under gulv
Endvidere:
• 4 poser tørbeton
• 3,8 x 100 mm og 4,6 x 130 mm varmforzinkede søm
• 2 sømplader (N)
• 50 sømvinkelbeslag
• 40 mm beslagsøm eller skruer
• 2 x 25 mm hulbånd til skråstivere
Pris
Materialeprisen for denne bærende konstruktion er cirka 4000 kroner.
Det skal du bruge til færdiggørelsen
Disse materialer har vi brugt til færdiggørelsen. Du kan selvfølgelig vælge andre efter smag eller tilbud i byggemarkedet.
22 mm tagkrydsfiner:
• 3 tagplader 122 x 244 cm
25 x 125 mm ru profilbrædder (trykimpr.):
• Udhængsbrædder 9 m2
• Udv. vægbeklædn. 25 m2
28 x 120 mm terrassebrædder (trykimpr.):
• 8 terrassebrædder a 310 cm
25 x 150 mm ru fyr (trykimpr.):
• 4 vindskedebrædder a 200 cm
25 x 100 mm ru fyr (trykimpr.):
• 4 vindskedebrædder a 200 cm
• 8 hjørnebrædder a 240 cm
• 2 brædder a 340 cm mellem spær
28 mm gulvbrædder:
• Gulvbrædder 9 m2
16 x 87 mm profilbrædder:
• Indvendig væg- og loftsbeklædning 35 m2
38 x 56 mm lægter:
• 20 meter støttelægter
19 x 50 mm ru fyr (trykimpr.):
• 50 meter afstandslister til vægge
Endvidere:
• 40 m2 vindtæt pap
• 10 m2 kyllingenet
• 45 m2 hygrodiode
• 1 yderdør med rude
• 2 vinduer
• 10 meter alu-tagfod
• 8 meter alu-inddækninger
• 18 m2 Topsafe tagpap med tilbehør
• 1,8 x 40 mm og 3,1 x 80 mm varmforzinkede dykkere
• 3,1 x 80 mm varmforzinkede søm
• 4,5 x 80 mm og 4,5 x 60 mm climate-skruer
• Træbeskyttelse
Pris
Materialeprisen for færdiggørelsen er cirka 16.000 kr
