Byg en dome af skillerumslægter og plastik

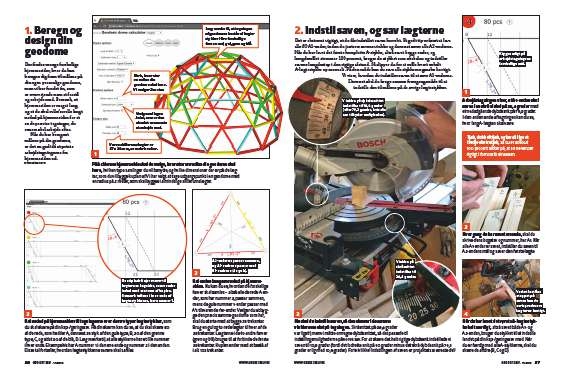

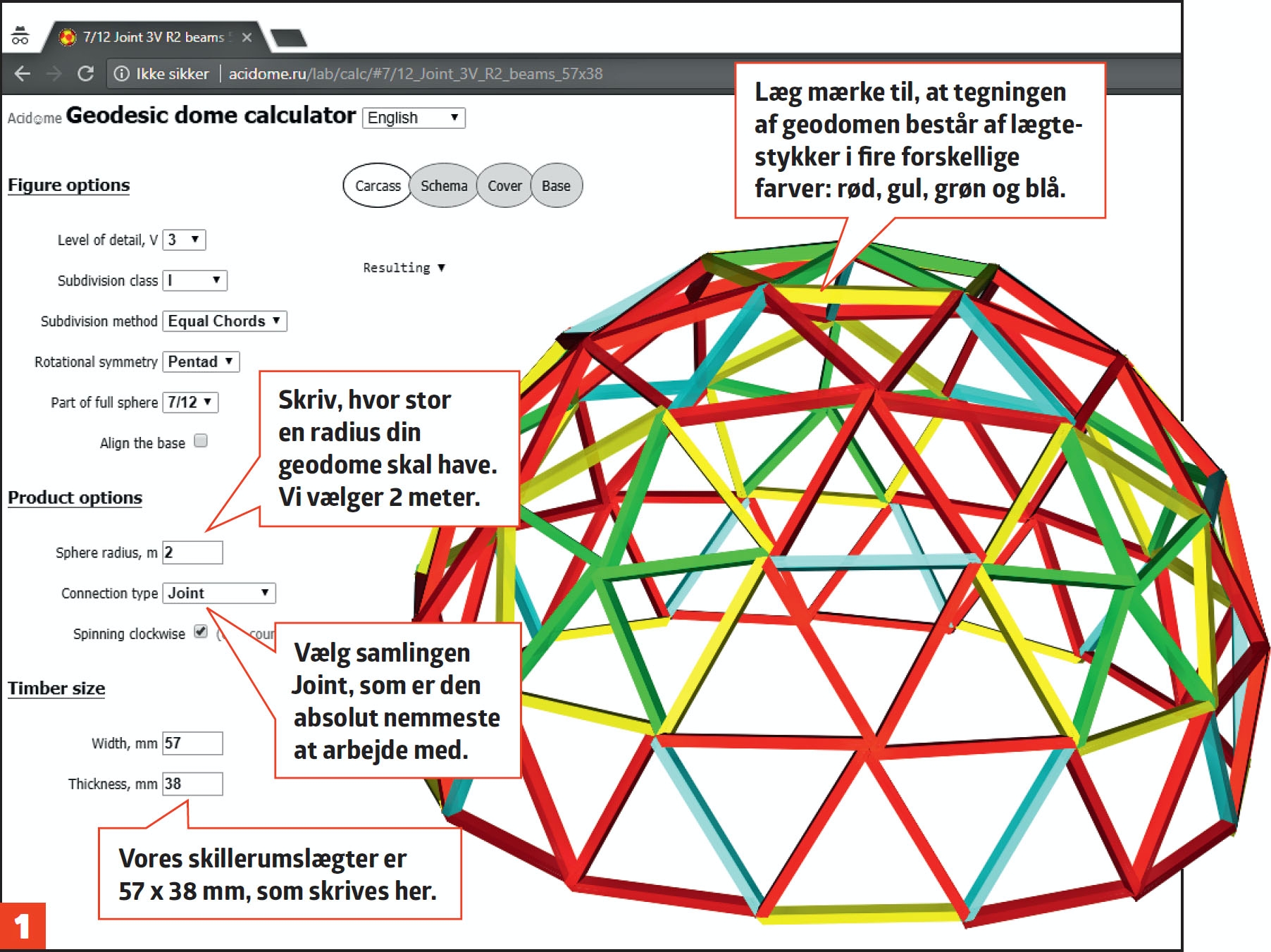

På Acidomes hjemmeside skal du vælge, hvor stor en radius din geodome skal have, hvilken type samlinger du vil benytte, og hvilke dimensioner der er på de lægter, som du vil bygge kuplen af. Vi har valgt at tage udgangspunkt i en geodome med en radius på 2 meter, som skal bygges i almindelige skillerumslægter.

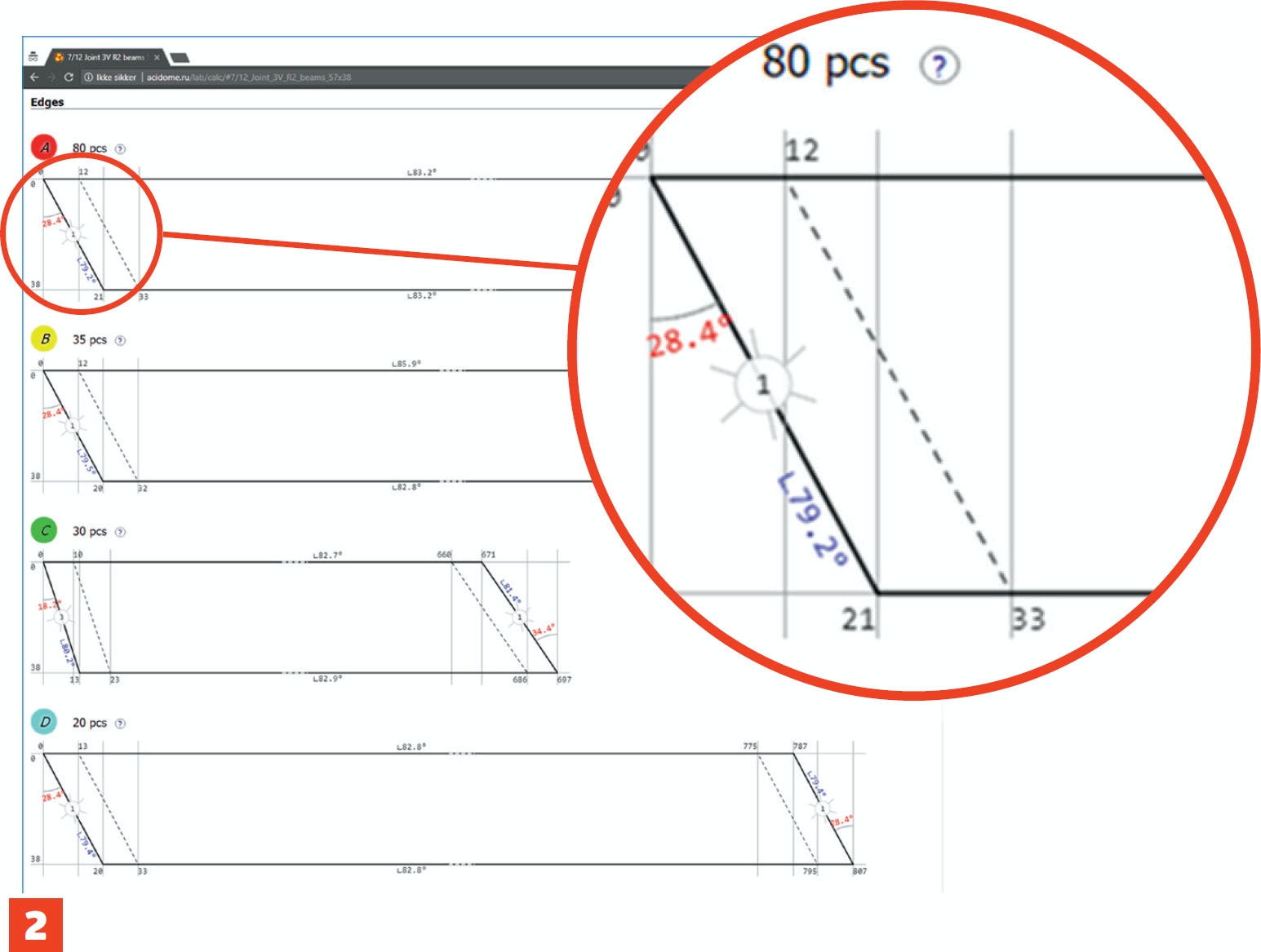

Rul nedad på hjemmesiden til tegningerne over de fire typer lægtestykker, som du skal skære på din kap-/geringssav. På din skærm kan du se, at du skal skære 80 af de røde, som hedder A, dernæst 35 styk af den gule type, B, 30 af den grønne type, C, og sidst 20 af de blå, D. Læg mærke til, at alle stykkerne har et lille nummer i hver ende. Eksempelvis har A nummer 1 i den ene ende og nummer 2 i den anden. Disse tal fortæller, hvordan lægtestykkerne senere skal samles.

De stiplede linjer svarer til lægternes bagsider, som vender indad mod centrum af kuplen. Bemærk tallene i hver ende af lægtestykkerne, her nummer 1.

Rul endnu længere nedad på hjemmesiden. Nu kan du se, hvordan de forskellige farver skal samles - altså alle de røde A-ender, som har nummer 2, passer sammen, mens de gule nummer 1-ender passer med A’s tilsvarende 1’er-ender. Vælger du at bygge den præcis samme geodome som her, skal du starte med at bygge 35 trekanter. Brug en gul og to røde lægter til hver af de 35 trekanter. Lægterne i de to andre farver (grøn og blå) bruges til at forbinde de første 35 trekanter. Kuplen ender med at bestå af i alt 105 trekanter.

A2-enderne passer sammen, og A1-enderne passer med B1-enderne (de gule).

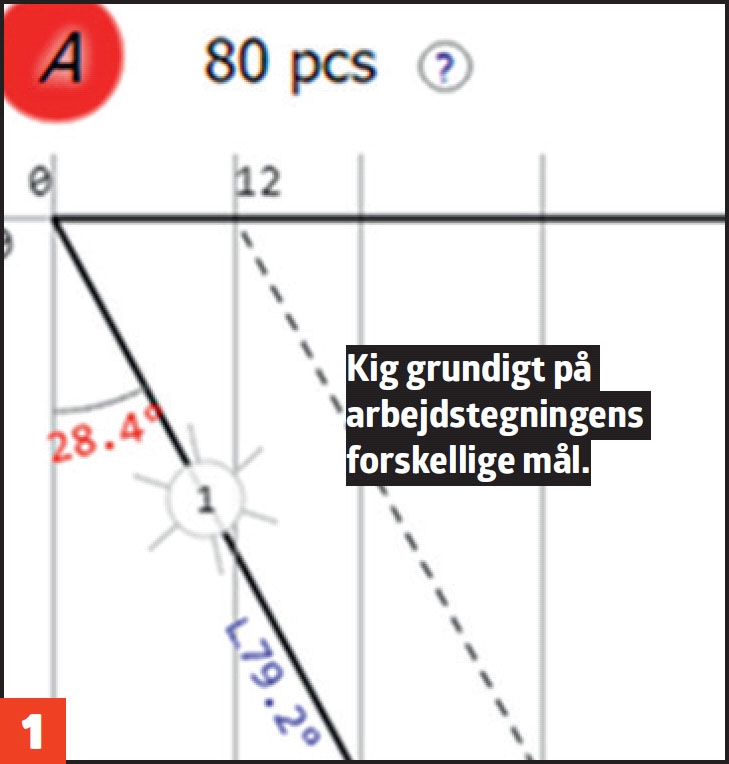

Arbejdstegningen viser, at A1-enden skal saves i en skrå vinkel på 28,4 grader med et nedadgående dybdesnit på 79,2 grader. I den anden ende af tegningen kan du se, hvor lang A-lægten skal være.

Tjek, dobbelttjek, og lav så lige et tredje ekstratjek, så du er absolut 100 procent sikker på, at sn ne vender rigtigt i forhold til hinanden.

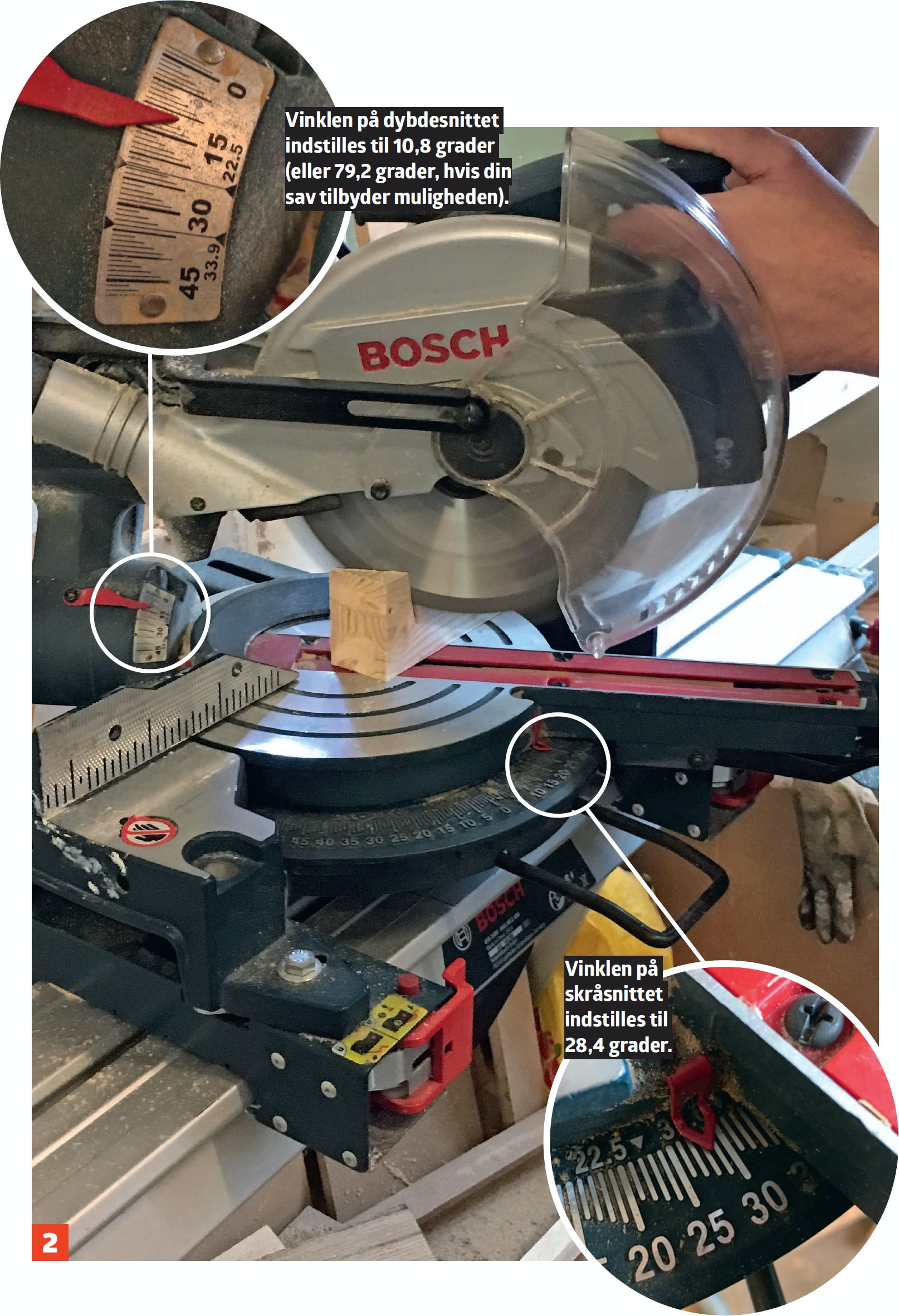

Nu skal du indstille saven, så den skærer i de samme vinkler som vist på tegningen. Skråsnittet på 28,4 grader var ligetil, men vi måtte omregne dybdesnittet, så det passede til indstillingsmulighederne på vores sav. For at skære det helt rigtige dybdesnit indstillede vi saven til 10,8 grader (fordi det lodrette snit på 90 grader minus det skrå dybdesnit på 79,2 grader er lig med 10,8 grader). Fortvivl ikke! Indstillingen af saven er projektets sværeste del!

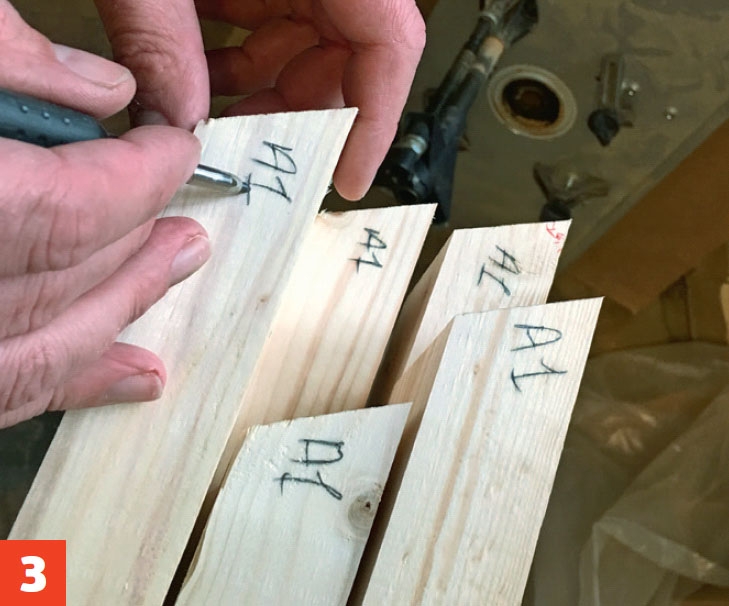

Hver gang du har savet en ende, skal du skrive dens bogstav og nummer, her A1. Når alle A1-ender er savet, indstiller du saven til A2-endens mål og saver den første lægte.

Når du har lavet det første A-lægtestykke helt færdigt, altså savet både A1- og A2-enden, bruger du stykket til at indstille landet på din kap-/geringssav med. Når du er færdig med alle A-stykkerne, skal du skære de andre (B, C og D).

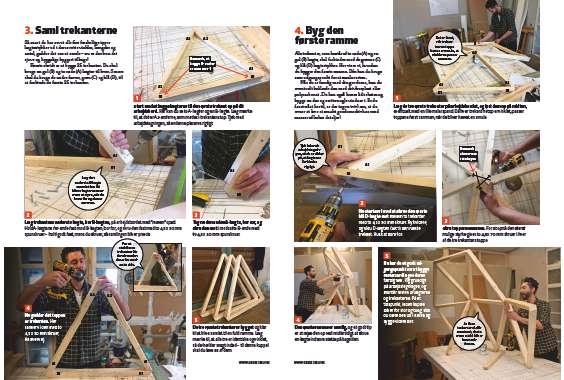

Start med at lægge lægterne til den første trekant op på dit arbejdsbord. Her kan du se to A-lægter og en B-lægte. Læg mærke til, at det er A2-enderne, som mødes i trekantens top. Tjek med arbejdstegningen, så enderne placeres rigtigt.

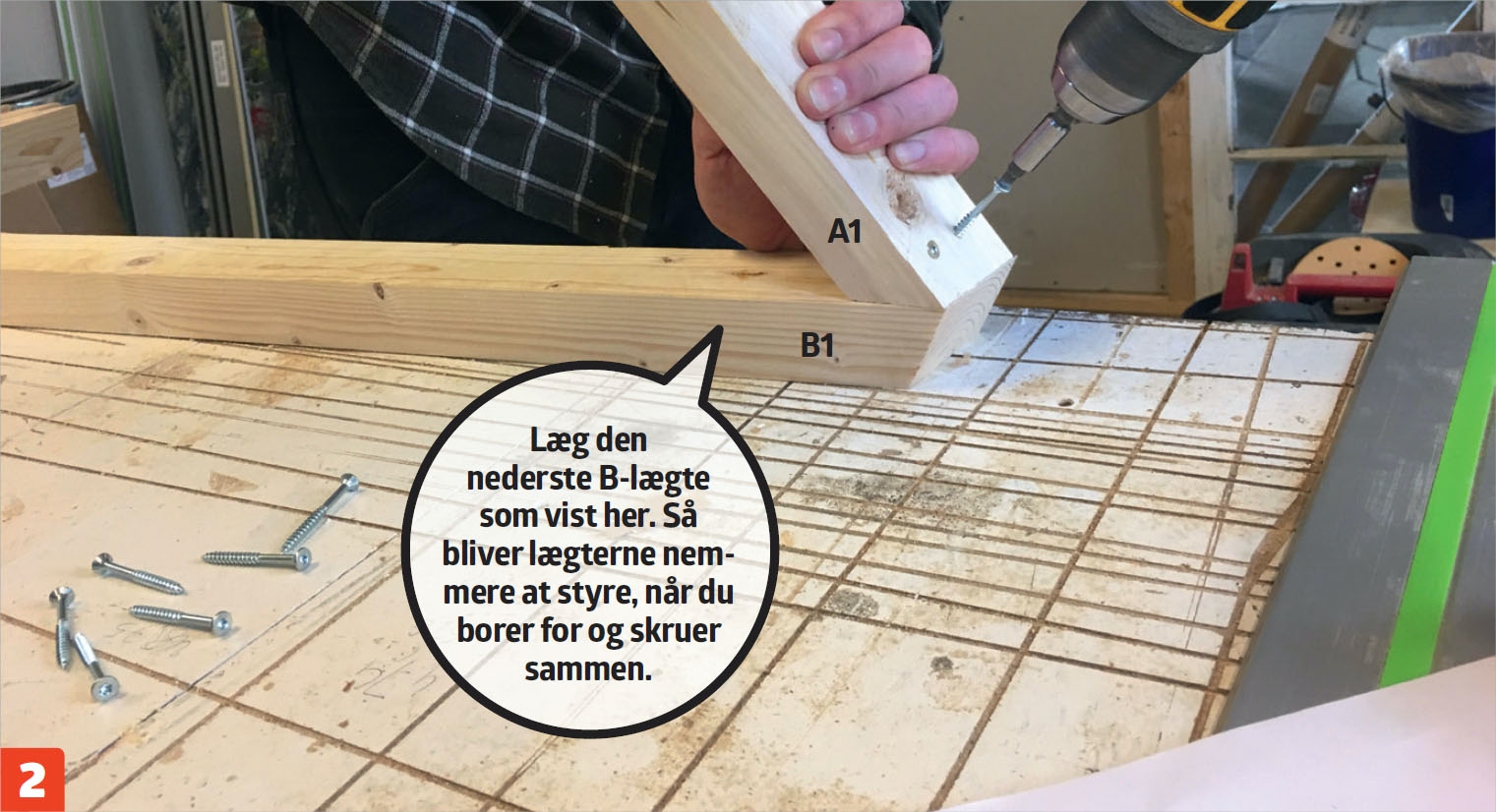

Læg trekantens nederste lægte, her B-lægten, på arbejdsbordet med “maven” opad. Hold A-lægtens 1’er-ende fast mod B-lægten, bor for, og skru den fast med to 4,5 x 50 mm spunskruer - hold godt fast, mens du skruer, så samlingen bliver præcis.

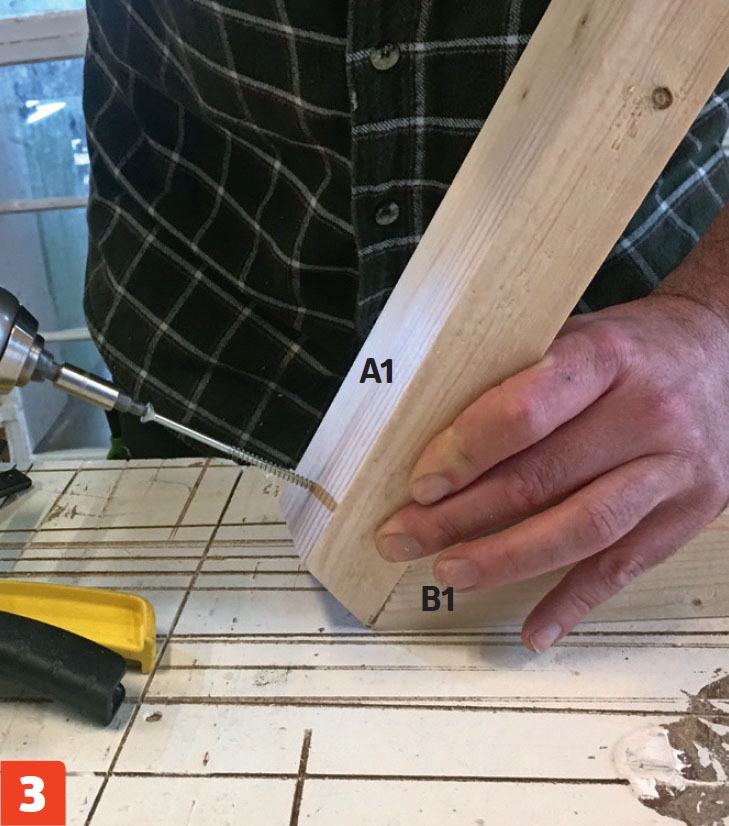

Tag nu den anden A-lægte, bor for, og skru den fast i modsatte B-ende med to 4,5 x 50 mm spunskruer.

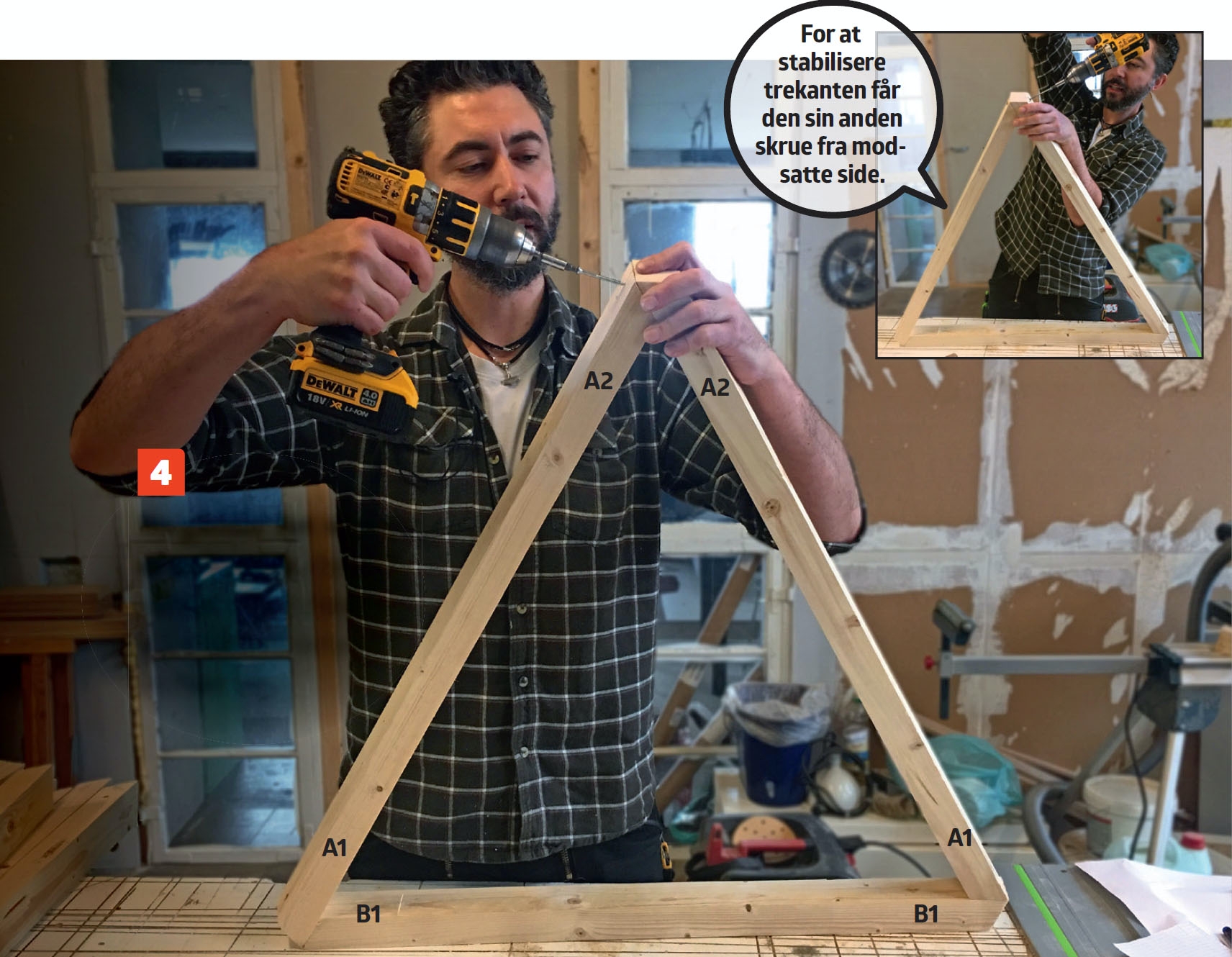

Nu gælder det toppen af trekanten. Her samler vi den med to 4,5 x 50 mm skruer, én hver vej.

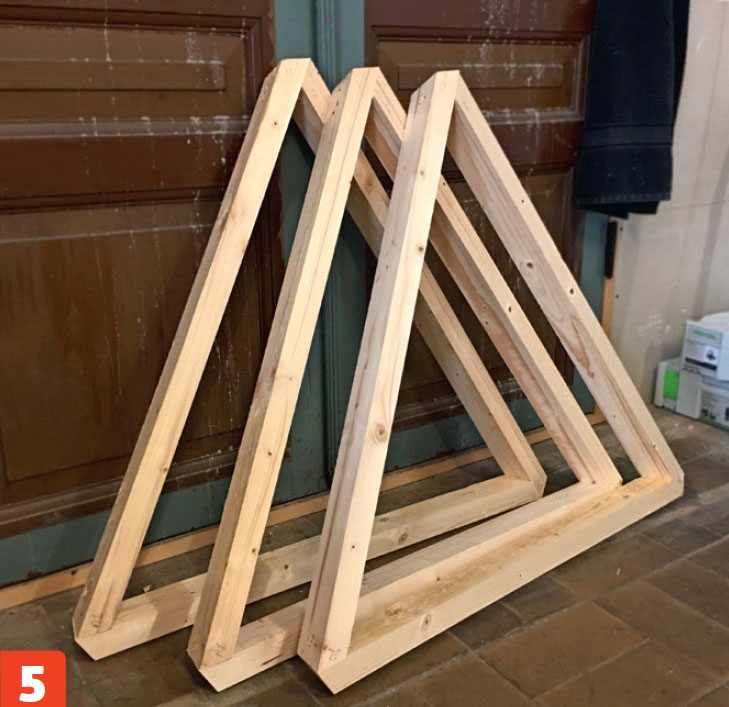

De tre første trekanter er bygget og klar til at blive samlet til en fuld ramme. Læg mærke til, at alle tre er identiske og vinklet, så de hælder svagt indad - til denne kuppel skal du lave 35 af dem.

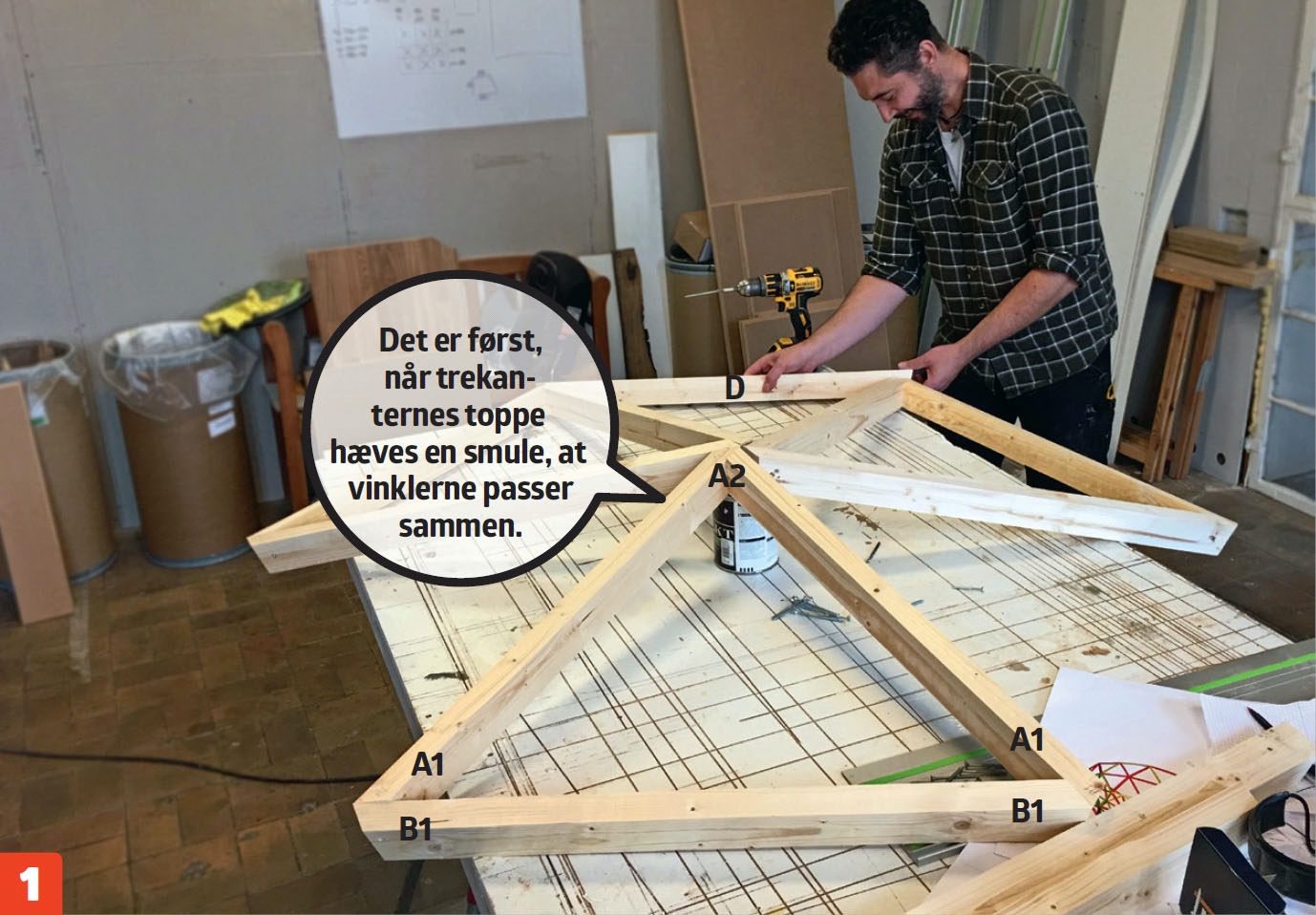

Læg de tre første trekanter på arbejdsbordet, og løft dem op på midten, eventuelt med en lille malerspand. Da hver trekant netop er vinklet, passer toppene først sammen, når de bliver hævet en smule.

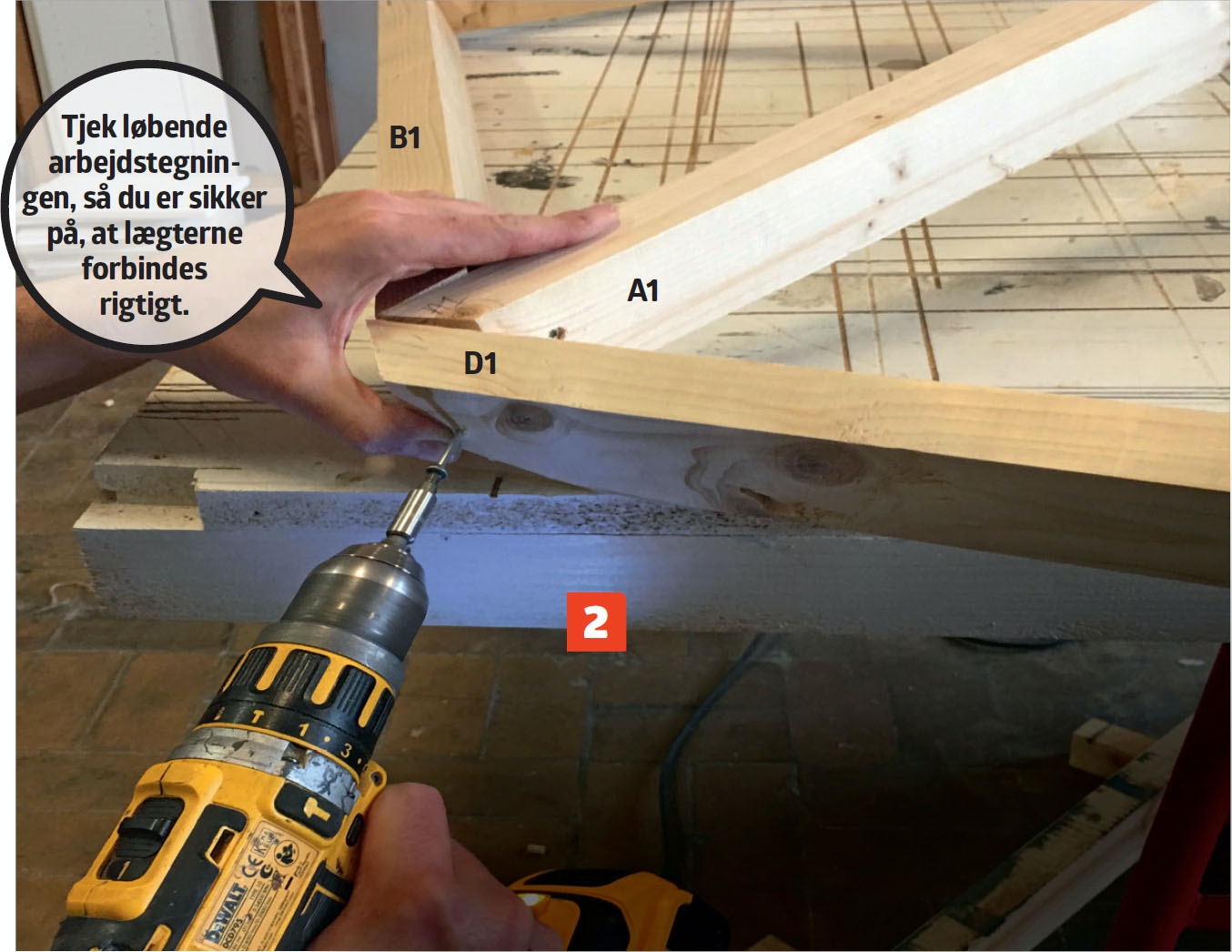

Nu starter vi med at skrue den første blå D-lægte fast mellem to trekanter med to 4,5 x 50 mm skruer. Ryk videre, og skru D-lægten fast til den næste trekant. Husk at bore for.

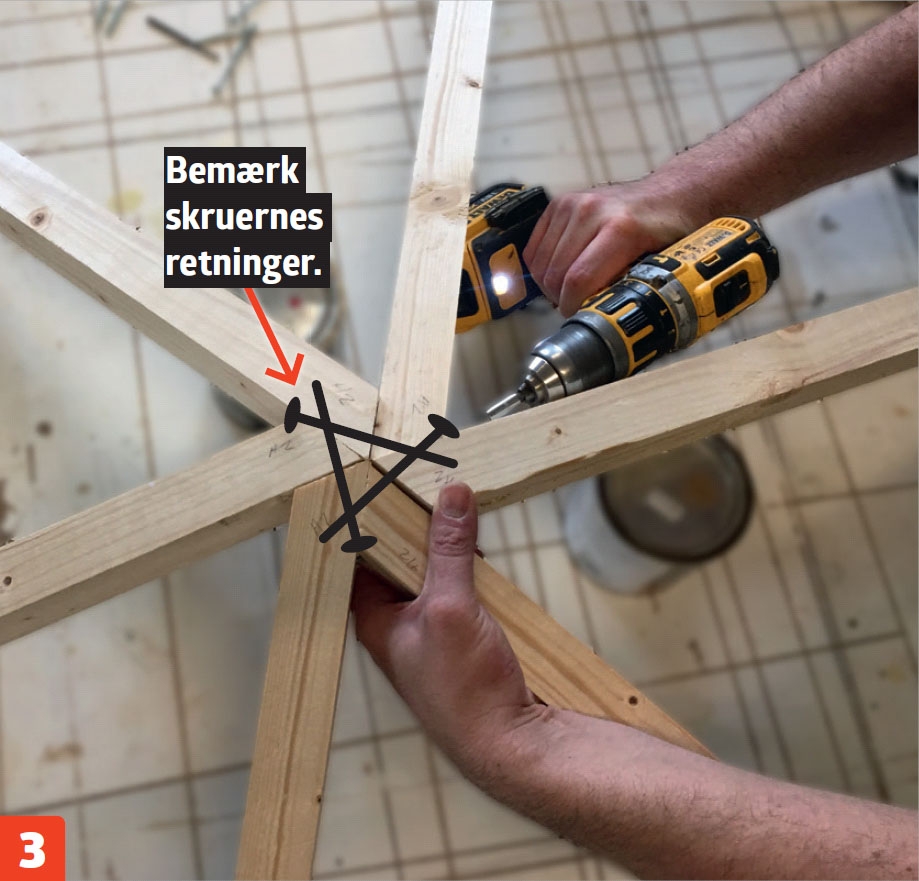

Skru toppene sammen. For at opnå den størst mulige styrke gives to 4,5 x 70 mm skruer i hver af de tre trekanters toppe.

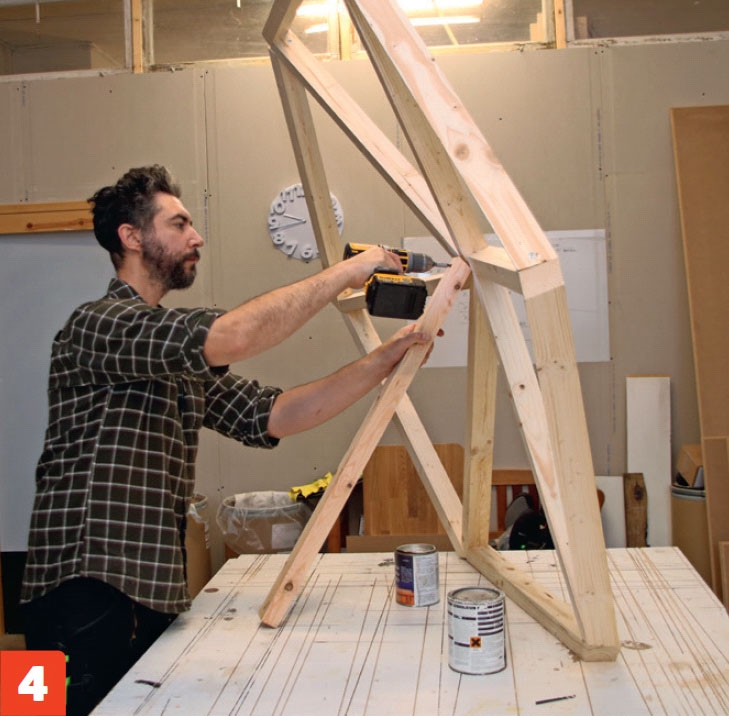

Den første ramme er færdig, og et godt tip er at rejse den op ved midlertidigt at skrue en lægte ind som støtte på bagsiden.

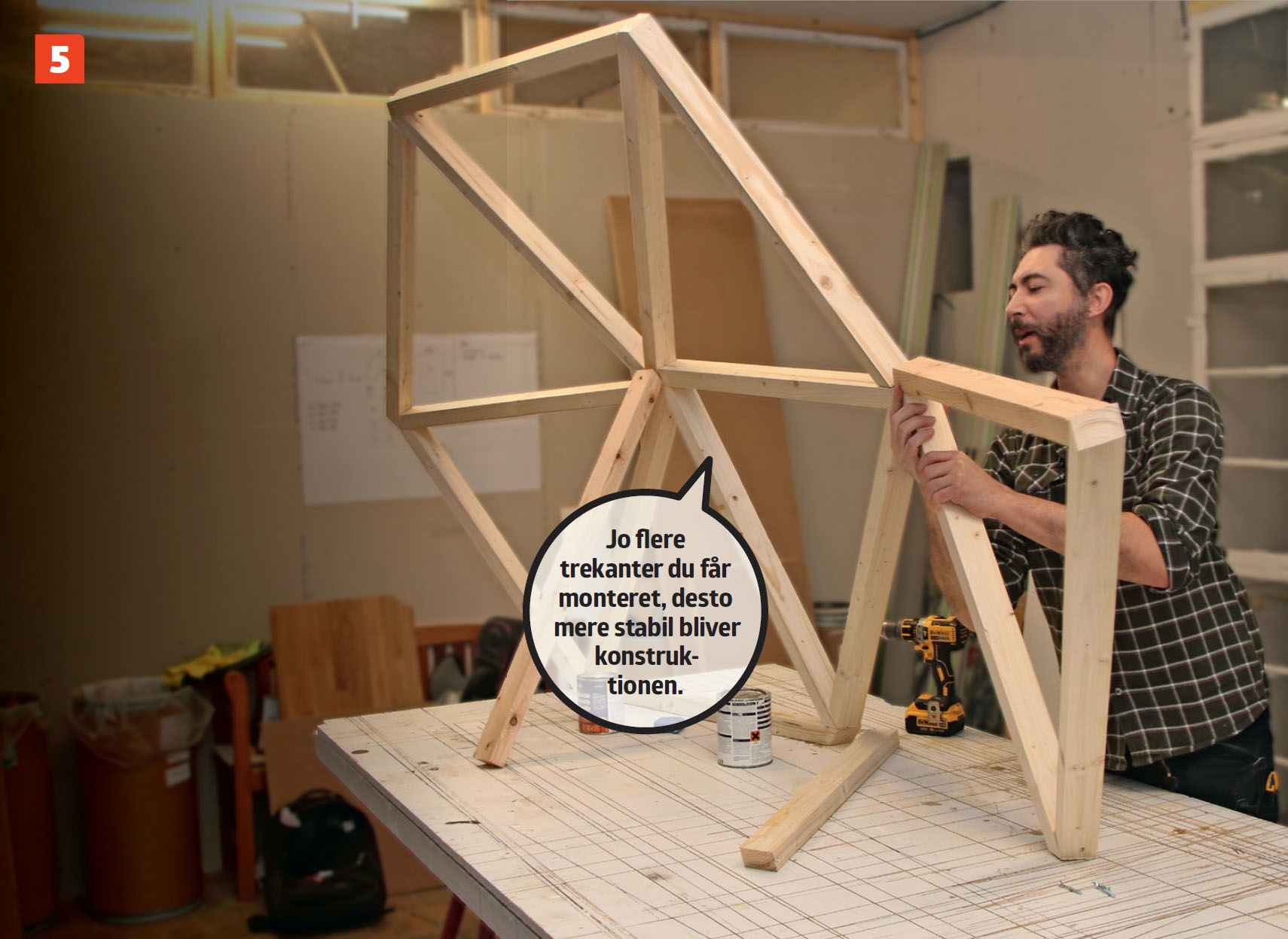

Nu har du et godt udgangspunkt for at bygge resten af din geodome færdig selv. Kig grundigt på arbejdstegningen, og montér resten af lægterne og trekanterne. På et tidspunkt, inden kuplen bliver for stor og tung, skal du bære den ud i haven og bygge videre der.
