Skjul elmåler og vandrør

Gem artikel Du skal være logget ind for at gemme artikler

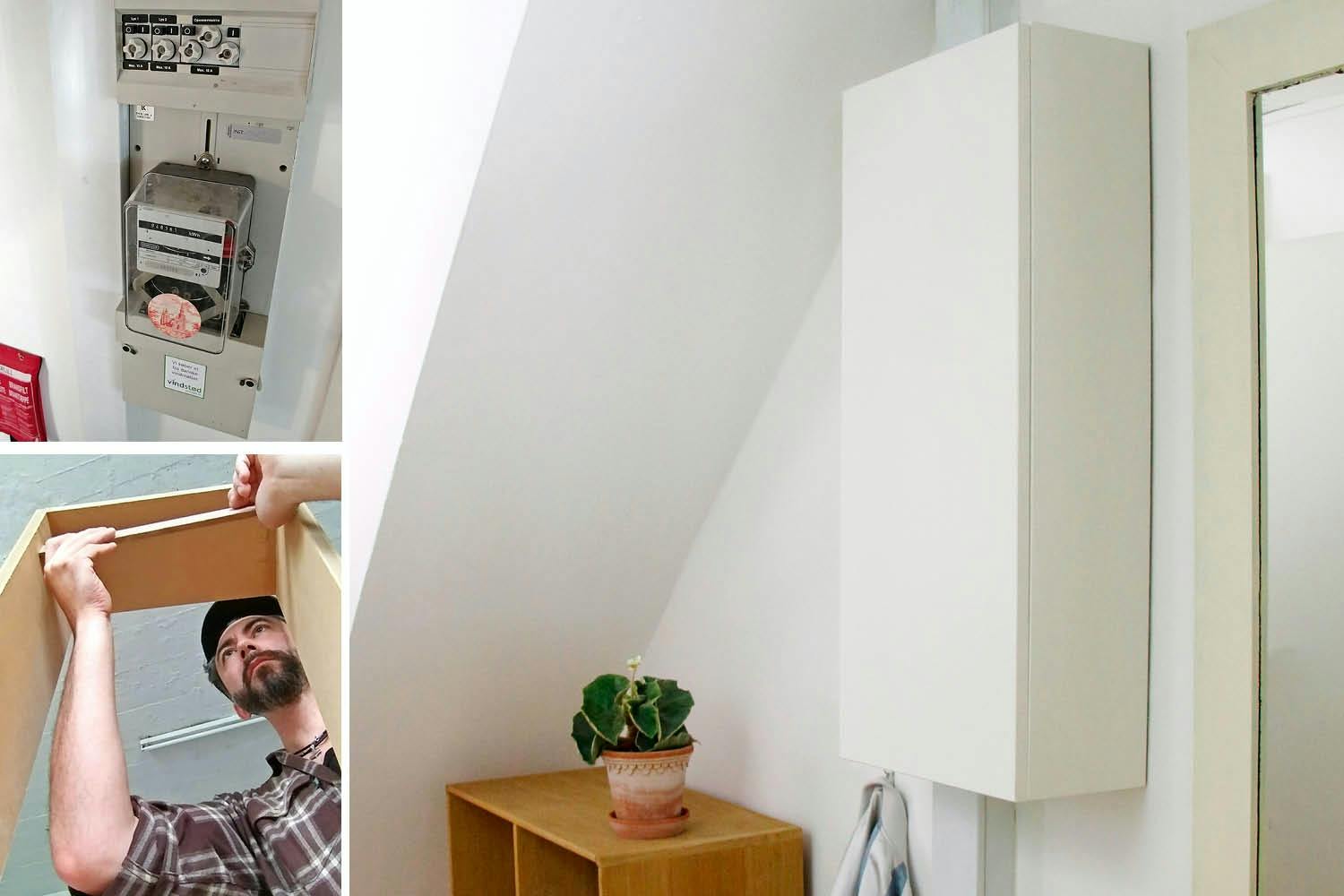

Vandrør, der stikker ud af væggen, en klodset samling på faldstammen eller en synlig vandeller elmåler. Uanset hvad du vil skjule, viser vi, hvordan du bygger et flot skab til formålet!

Sværhedsgrad
Tidsforbrug
1 dag
Pris
400 kroner

Uanset hvad du vil gemme af vejen, viser vi, hvordan du bygger et skab til formålet.

Intro

Gem det grimme væk med et lille og fikst skab uden bagbeklædning. Ved at droppe bagbeklædningen kan du løfte skabet ind over faste installationer og med få tilpasninger sikre, at det kommer helt tæt ind mod væggen.

Læs også: Skjul de grimme rør

Vi “fisker” skabet sammen med en lamelfræser. Det gør projektet lidt sværere, men resultatet bliver også helt perfekt. Har du ikke lyst til at arbejde med lamelfræser, kan du bare vælge at skrue delene sammen i stedet.

LÆS OGSÅ: Skjul dine kabler og rør med en rillefræser

Dét må du gerne skjule

Du må gerne skjule vand- og elmåleren, så længe du, elektrikeren og blikkenslageren stadig kan komme til uden problemer.

Til gengæld må du ikke dække indvendige skorstensrør eller andre elementer, som enten bliver brandvarme eller kræver luft og køling.

Vejledning

Mål op, og sav til

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Størrelsen på skabet afhænger selvfølgelig af, hvad det skal skjule. Så før du går i gang med at skære i den store MDF-plade, skal du sørge for at måle grundigt op.

1

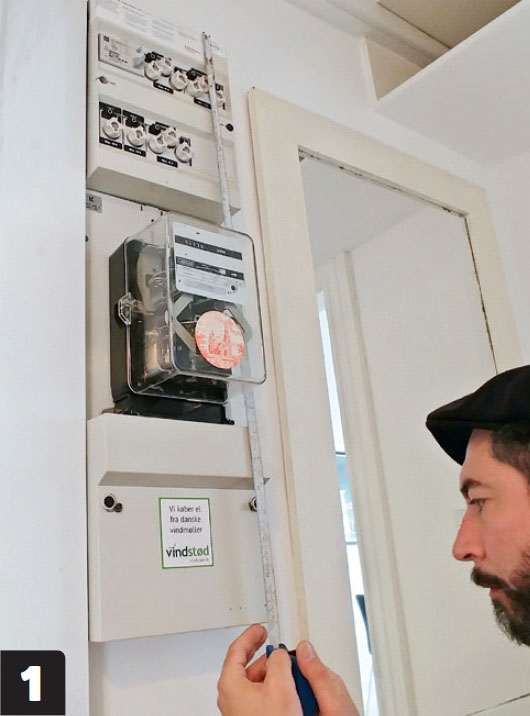

Mål installationen op. I dette tilfælde inkluderer breddemålet også den brede kabelbakke til venstre for selve elmåleren.

2

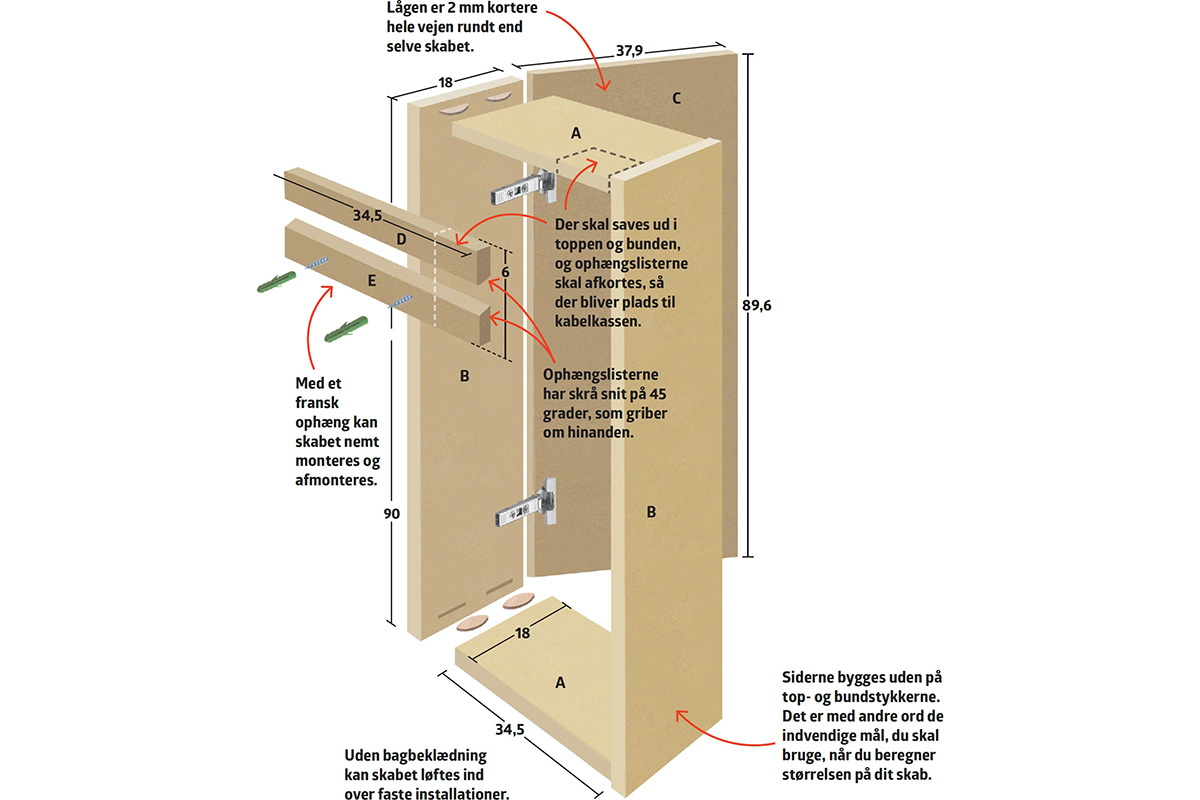

Overfør målene til pladen, og skær til. Du skal bruge en top, en bund, to sider, en låge og en liste. Bemærk, at breddemålet på top og bund er indermål i skabet.

3

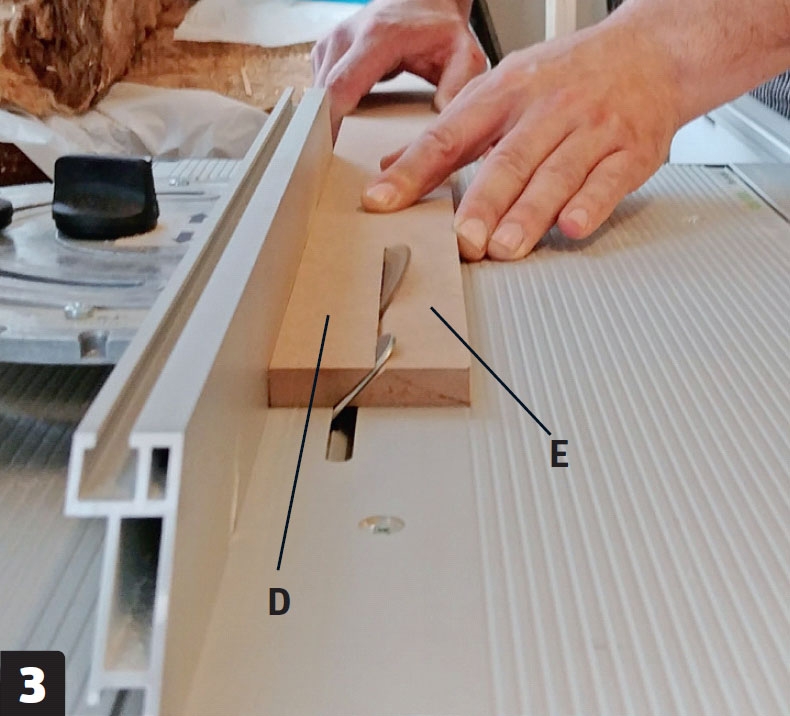

Sav listen til det franske ophæng igennem på midten i en vinkel af 45 grader. Mange rund- og stiksave kan lave det skrå snit.

Fræs spor til lamellerne

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Når du har savet toppen, bunden, siderne, lågen og listen ud af MDF-pladen, skal delene samles.

Vi vælger at “fiske” skabets sider sammen med en lamelfræser, men du kan også vælge at skrue med almindelige spunskruer på 4 x 40 mm. Vælger du skruerne, skal du huske at bore for.

1

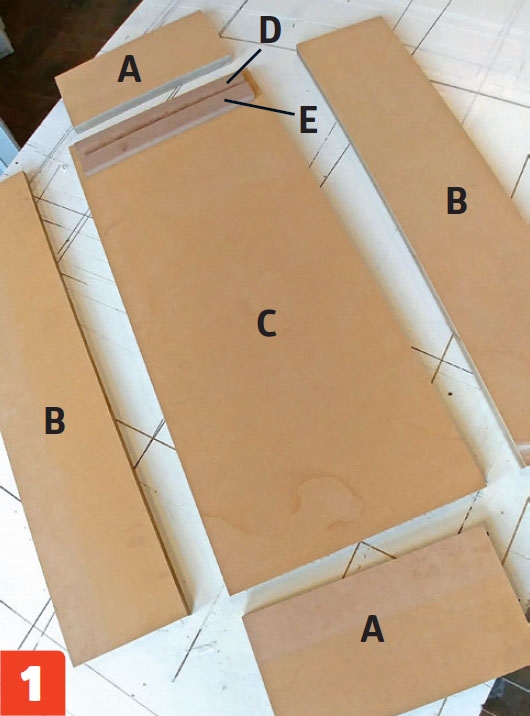

Læg alle delene ud som vist her, så du får det bedst mulige overblik over projektet.

2

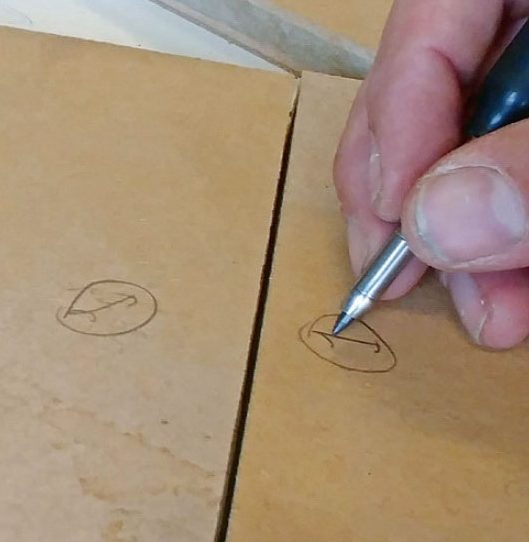

De fire pladestykker (A + B) samles i fire hjørner. Giv hvert hjørne et nummer, og skriv det samme nummer på begge plader, som mødes.

3

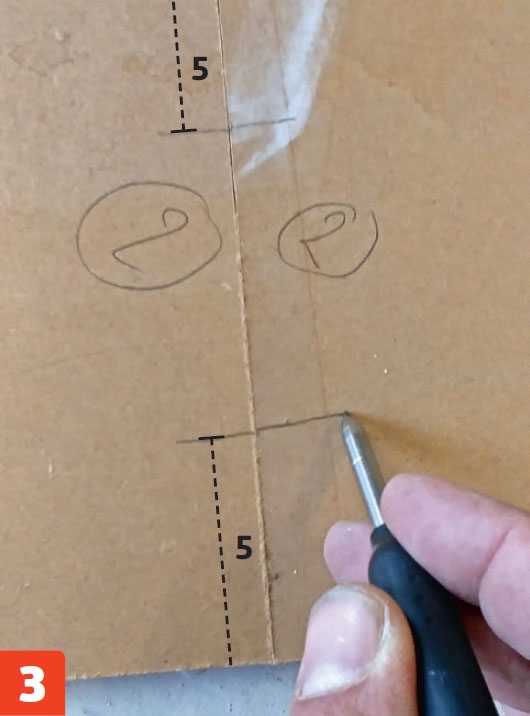

Markér, hvor midten af lamel­ lerne skal placeres. Markeringerne sættes cirka 5 cm inde fra hver side af pladerne og går over begge plader.

4

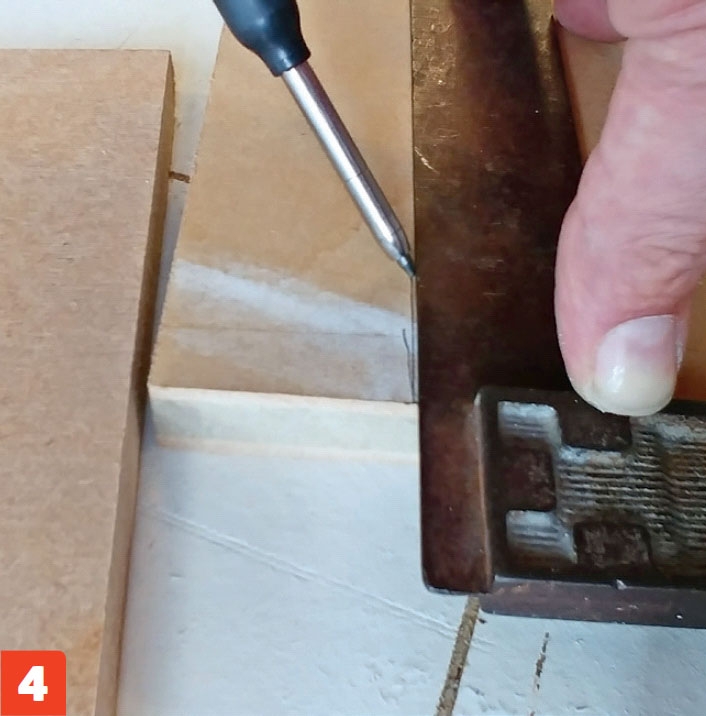

Markeringerne trækkes op med en tømmervinkel, så de er synlige, når lamel fræseren bliver sat på.

5

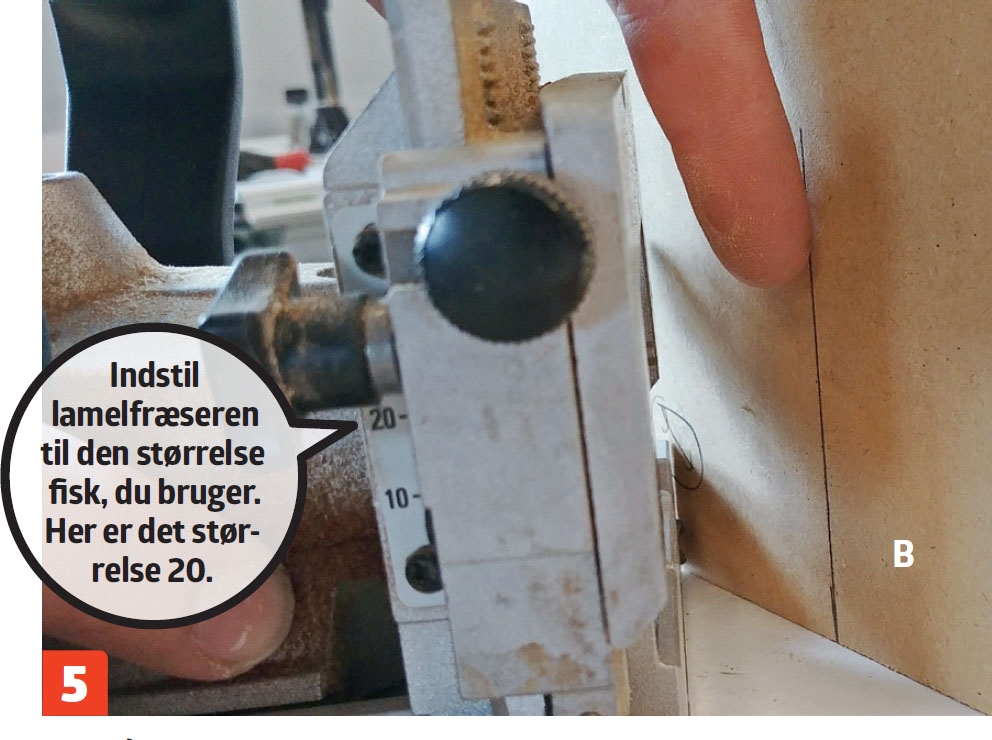

Placér nu lamelfræserens midte op mod blyants­ markeringen, og fræs det første spor i et sidestykke (B). Sørg hele tiden for, at fræseren står præcist placeret ud for stregen. Resultatet bliver bedst, når du støtter sidestykket op mod eksempelvis en væg, når du fræser.

6

Pres en lamel ind i fræsespo­ ret, og kontrollér, at den passer, inden du fræser de næste spor i sidestykkerne (B).

7

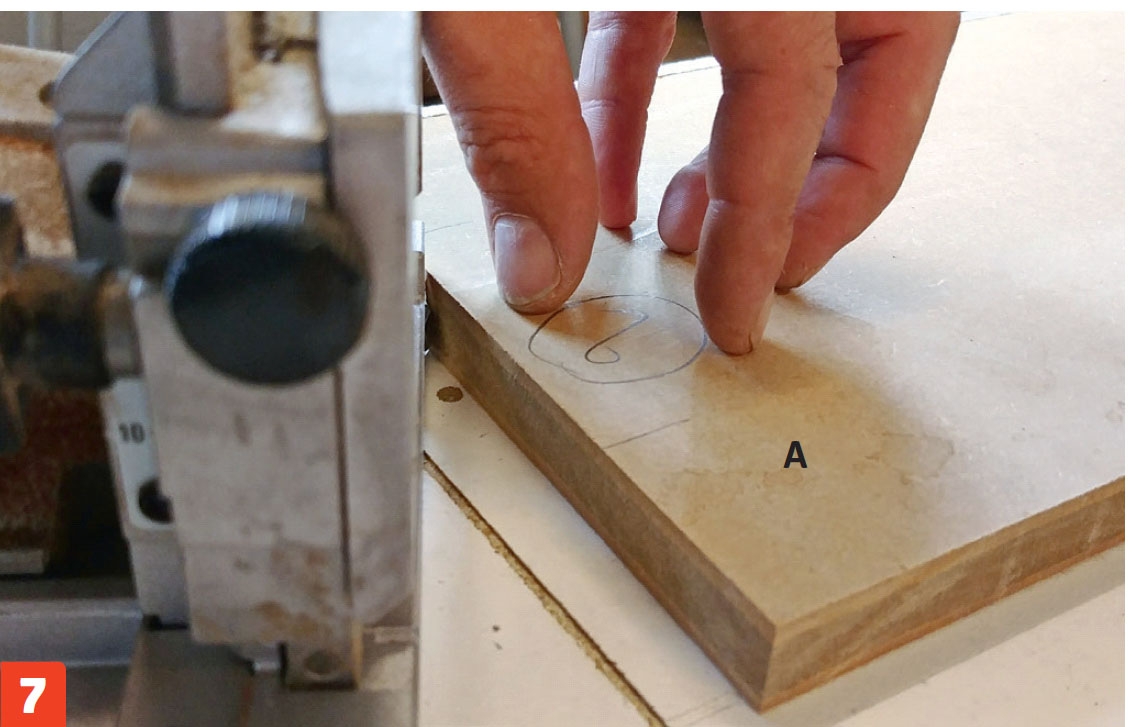

Fræsesporene i top­ og bundstykkerne (A) laves, mens de ligger ned på arbejdsbordet. Sørg hele tiden for at dobbelttjekke, så de fræses i den rigtige retning - topstykket skal eksempelvis ligge på “ryggen”, mens det fræses, mens bundstykket skal ligge på “maven”.

8

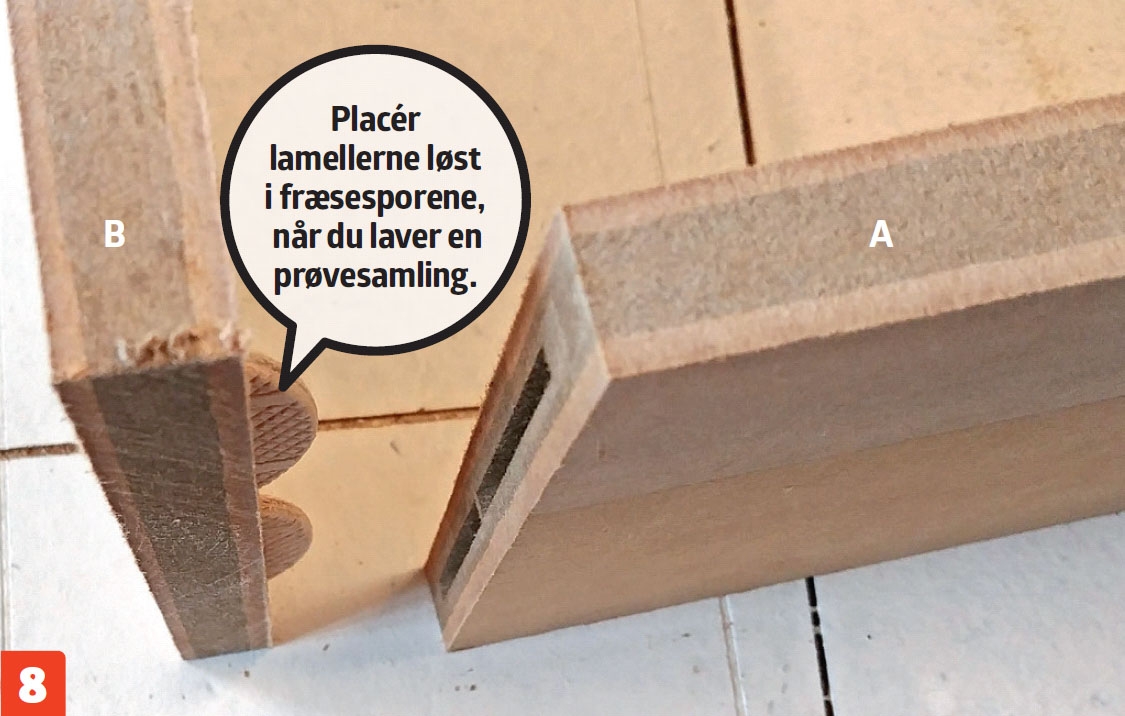

Læg lameller i sidestykkernes otte fræsespor, og lav en prøvesamling. Om lidt skal alle delene limes sammen, og så er det rigtig smart at sikre, at alt passer, inden bordet for alvor fanger.

Delene samles til et skab

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Nu skal du lime lamellerne i pladestykkerne, samle delene, montere bærelisten til det franske ophæng ( i skabet) og male skabet og lågen.

Start med at fylde lim og lameller i alle af sidestykkernes (B) otte spor. Dernæst pensler du lim ud over de monterede lameller og trykker top- og bundstykkerne på plads.

1

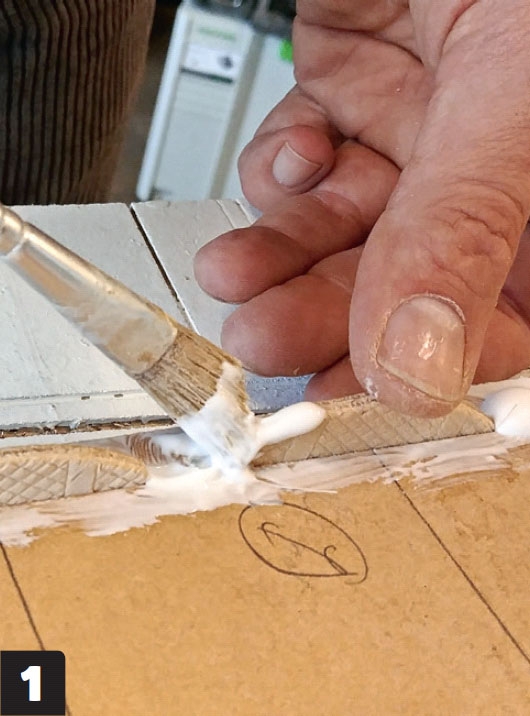

Fyld fræsesporene i sidestykkerne (B) godt op med lim, og tryk lamellerne på plads. Pensl nu limen ud over lamellerne.

2

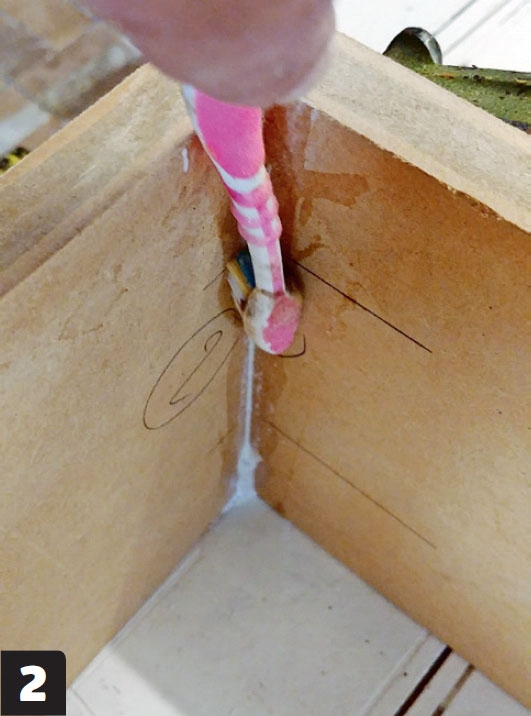

Den overskydende lim kan børstes af med en våd tandbørste og derefter tørres af med papir.

3

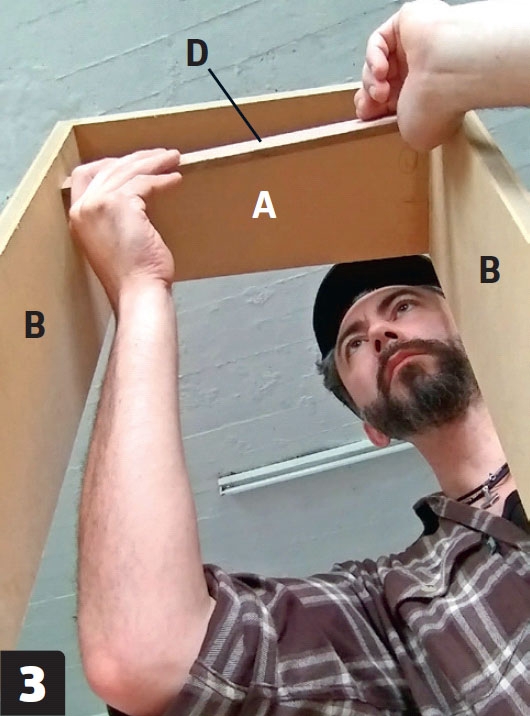

Ophænget (D + E) skal passe i toppen af skabet uden at skubbe til siderne (B). Senere bliver ophænget afkortet en smule.

4

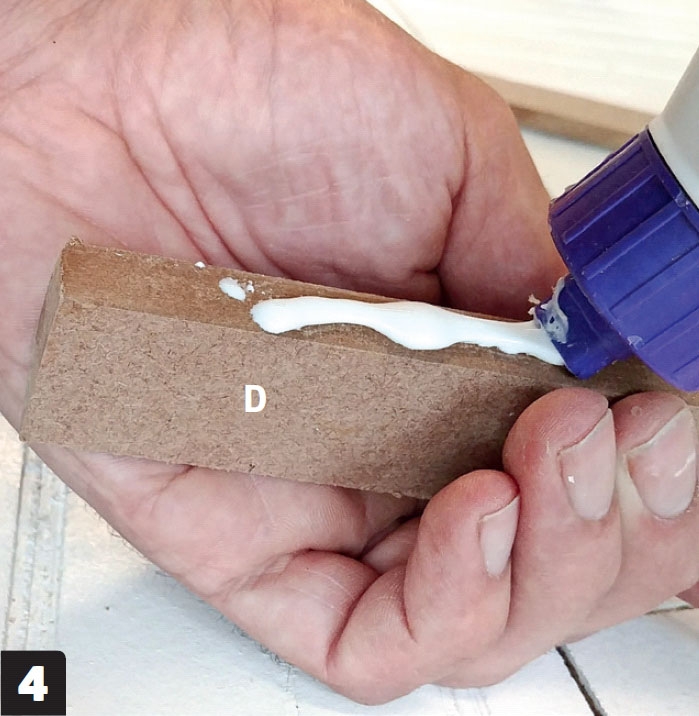

Giv den øverste liste (D) en stribe lim, og tryk den fast mod toppen af skabet. Sørg for at vende listen rigtigt.

5

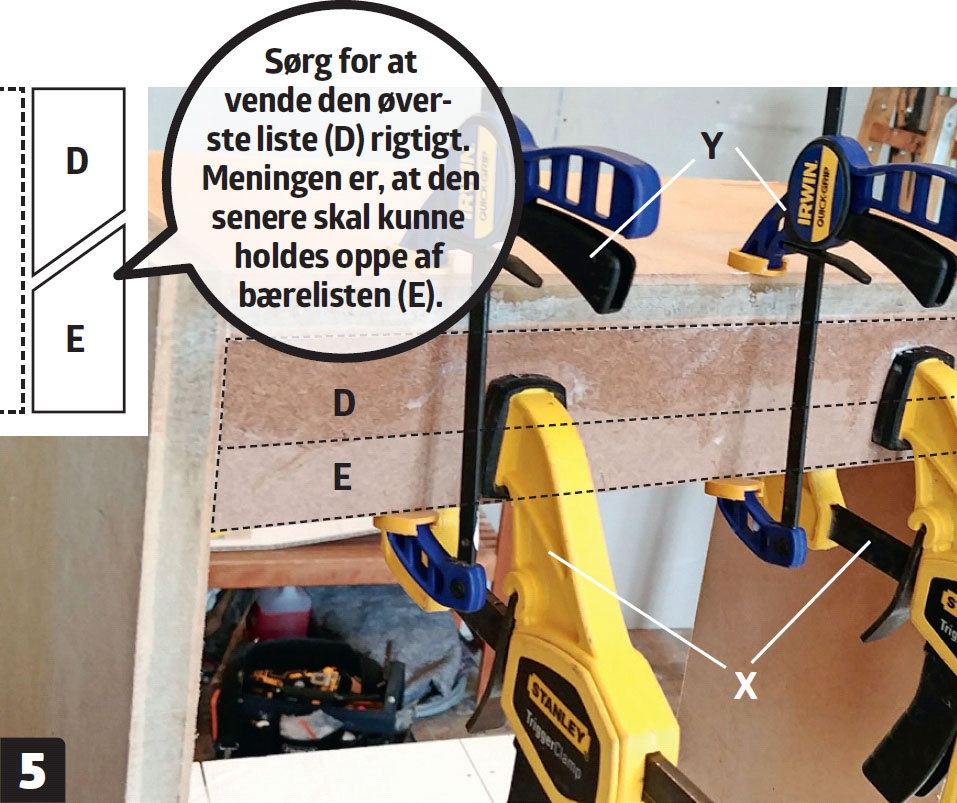

Klem den nederste bæreliste (E) fast på (D) med to tvinger (X). Med endnu to tvinger (Y) skal (E + D) presses fast mod toppen af skabet, mens limen tørrer. Det smarte her er, at du undgår at trykke ophængets skrå flader i stykker.

6

Slut af med at male skabet og lågen, når limen er tør (tørretid 6 timer).

Montér skab og bæreliste

Låst indhold

Log ind eller køb adgang for at læse dette afsnit

Du er så godt som klar til at hænge skabet på elmåleren. Men først skal du montere hæng-selsbeslagene til lågen.

Det nemmeste er at montere beslagene i lågen først og dernæst tegne deres placeringer direkte over på skabet. For at montere de Ikea-beslag, vi brugte, skulle vi bore for med et 35 mm hulbor.

1

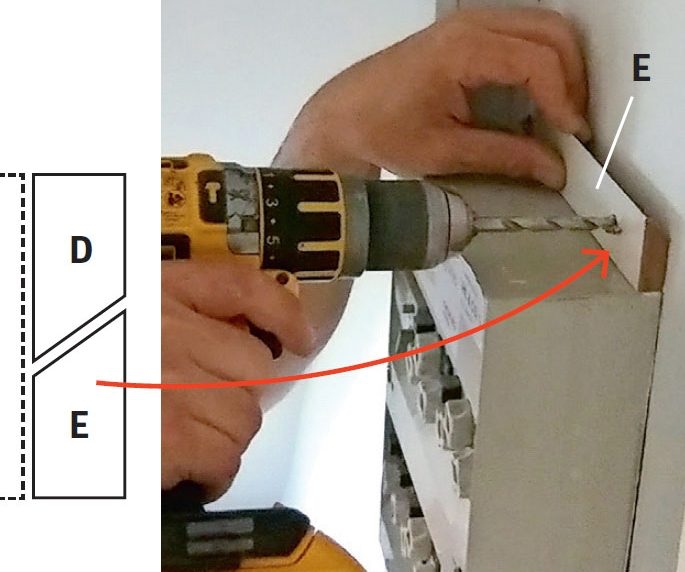

Den nederste bæreliste (E) monteres på væggen med to skruer. Før vi monterer, måler vi ud og afkorter listen, så der tages højde for kabelkassen.

2

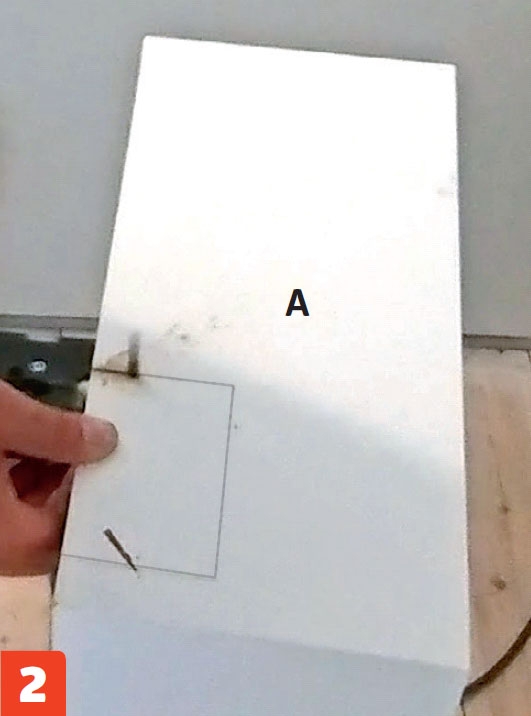

Det er først nu, at vi skærer hul til den kabelbakke, som sidder til venstre for elmåleren. Der skal skæres i både toppen og bunden af skabet.

3

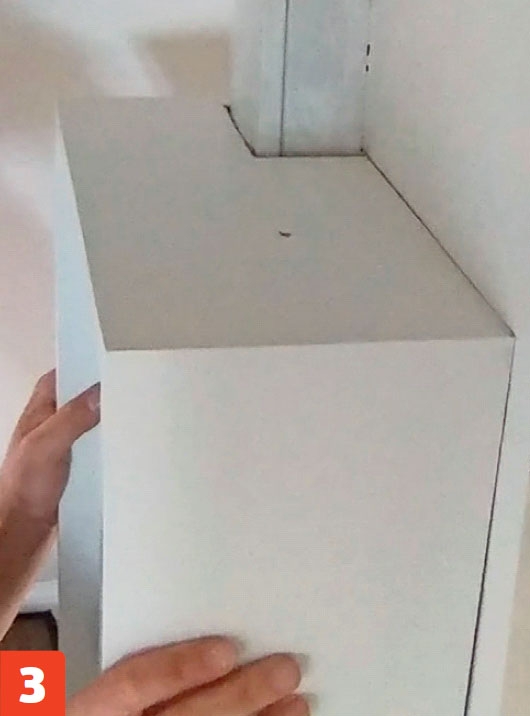

Løft skabet på plads, og lad det glide ned og låse fast i bærelisten (E). Sidste punkt er at montere lågen.

Materialer

  • 19 mm MDF-plade, 244 x 122 mm
  • Fisk til samlinger, størrelse 20, eller 4 x 40 mm spunskruer
  • Hængsler (UTRUSTA fra Ikea)
  • Hvid panellak
  • Trælim

Specialværktøj

  • Lamelfræser
  • En stik-, rund- eller bordrundsav, der kan skære i vinkel
  • 35 mm hulbor (til hængsler)

Tidsforbrug

1 dag.

Pris

400 kr.

Sværhedsgrad

Det er ikke svært at bygge dette lille skab, men du skal være omhyggelig med at måle op og samle.

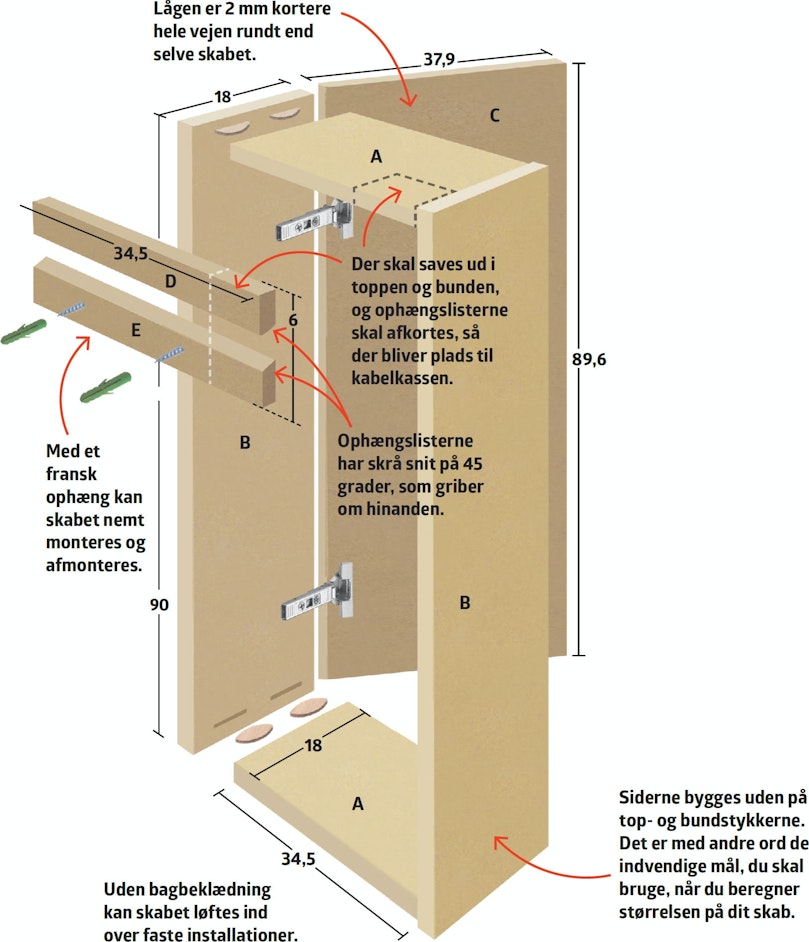

Tegning

Log ind eller køb adgang for at se tegningen

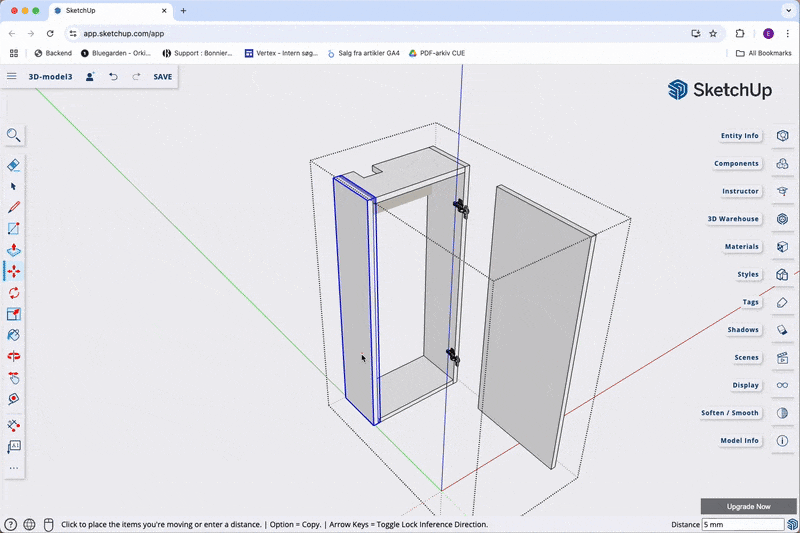

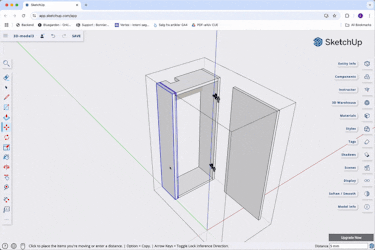

3D-model

3D-model

Log ind eller køb adgang for at se 3D-modellen

Skjul el-tavlen

Fikst skab uden bagbeklædning til at skjule den knapt så elegante elmåler.

Åbn 3D-model

3D-model

Log ind eller køb adgang for at se 3D-modellen

Fræs spor til lamellerne

Skabets sider er sat sammen med en lamelfræser.

Åbn 3D-model

3D-model

Log ind eller køb adgang for at se 3D-modellen

Fransk ophæng

Med et fransk ophæng kan skabet nemt monteres og afmonteres.

Åbn 3D-model

Video

TEKNIK: Skråtskårne ophængslister

En ideel løsning, når tunge ting skal hænges op

TIPS: Præcis opmåling med tre kontrolpunkter

TIPS: Nem maling af kanter

TIPS: Luk for varmen når du maler

VÆRKTØJ: Sådan bruger du bordrundsaven

I videoen her lærer du, hvordan du arbejder med saven. Savebordet og de mange indstillingsmuligheder giver mulighed for at save lange, præcise snit - både lige og i vinkel og i forskellige dybder og bredder - så du kan flække lister og brædder på langs, lave riller i brædder, skære mindre plader præcist til og meget mere.

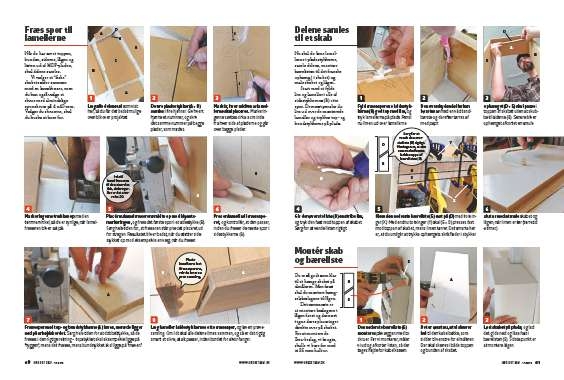

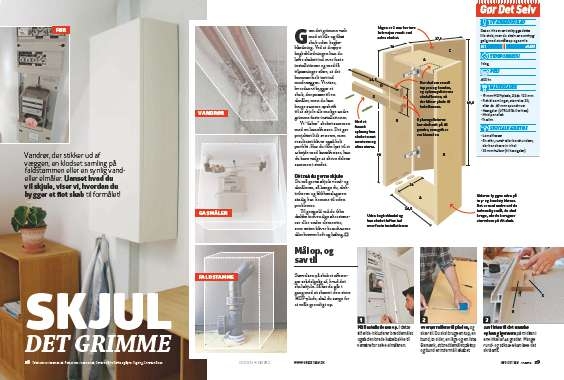

Magasin-artikel
