Vejledning
01
Byg din egen shelter i baghaven
10
Trin

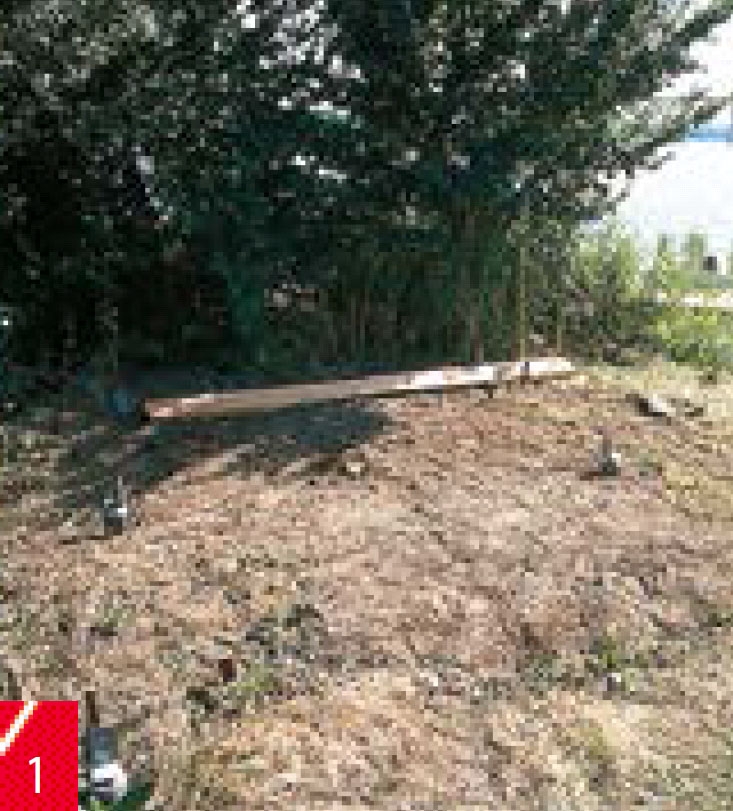

De fire stolpebærere er gravet ned. Kun hvis afstanden mellem stolperne er over 350 cm (her er den 330 cm), skal konstruktionen styrkes med en ekstra stolpe i midten.
Det er meget vigtigt for det færdige resultat, at stolpebærerne er i både lod og vage. Husk også, at der skal være “luft” mellem terræn og gulvet i shelteren.

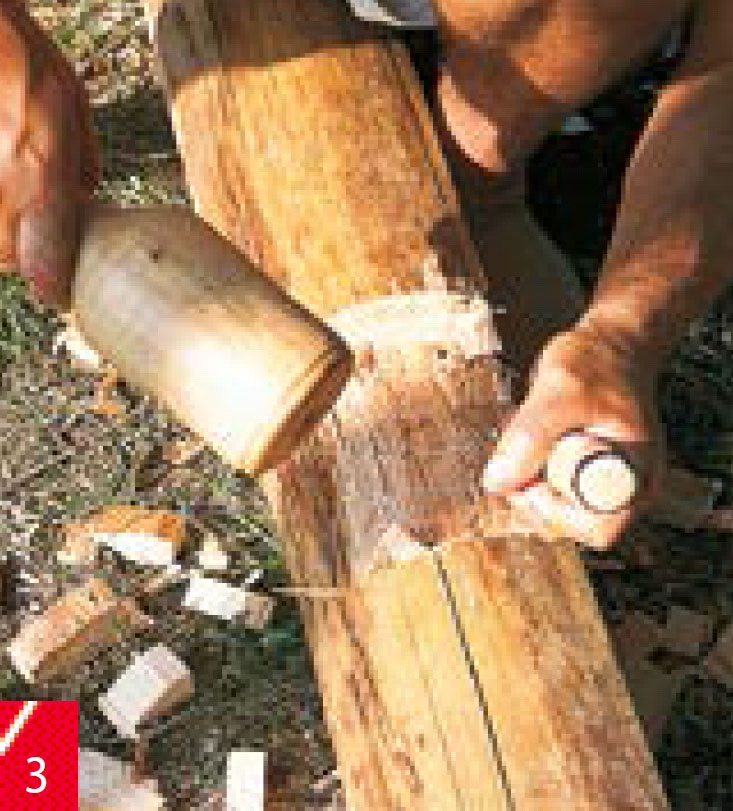

Efter at der er skåret for med motorsaven, stikkes der ud med et stemmejern til hak, hvor remmen skal placeres i hver af de fire hjørnestolper.

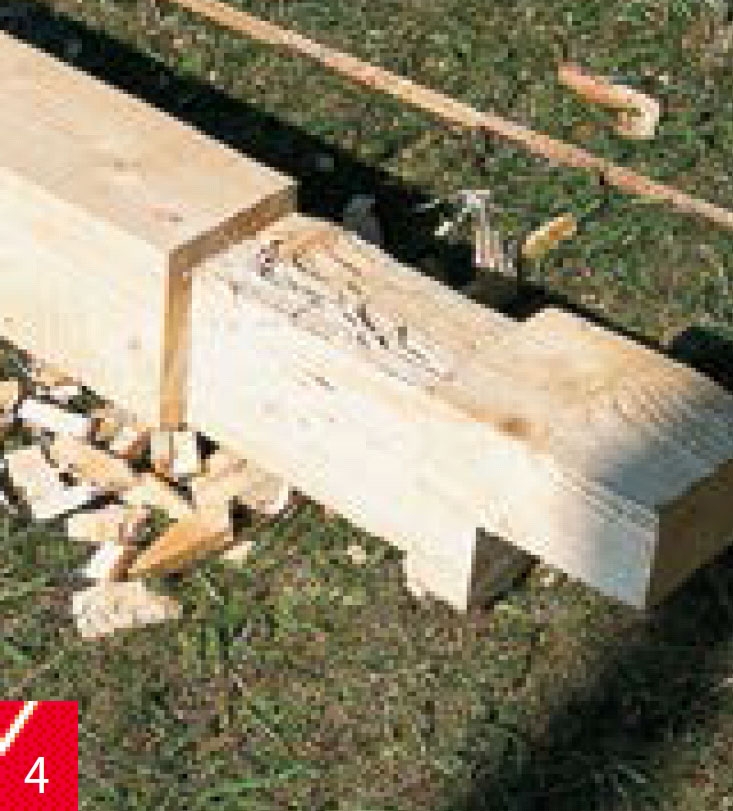

Nederst på de fire hjørnestolper stemmes der et hak ud til stolpebæreren - de to andre hak er til remme til henholdsvis facade og gavl. Hakkenes dybde er 3 cm.

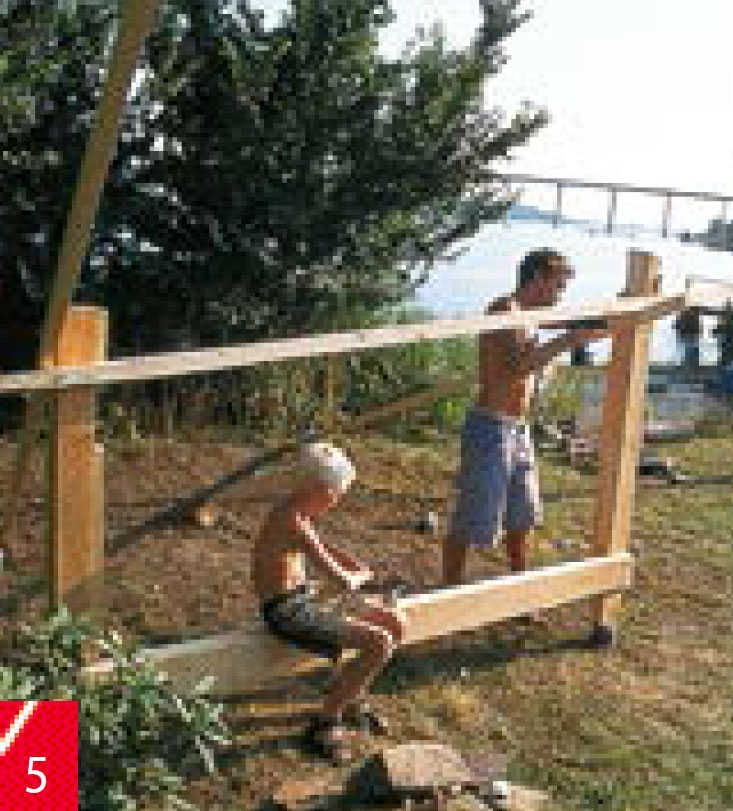

Når hjørnestolperne i hver side er rejst, skal du sørge for at afstive dem med lægter, inden du fortsætter med arbejdet. Tjek igen, at stolperne er i lod og vage.

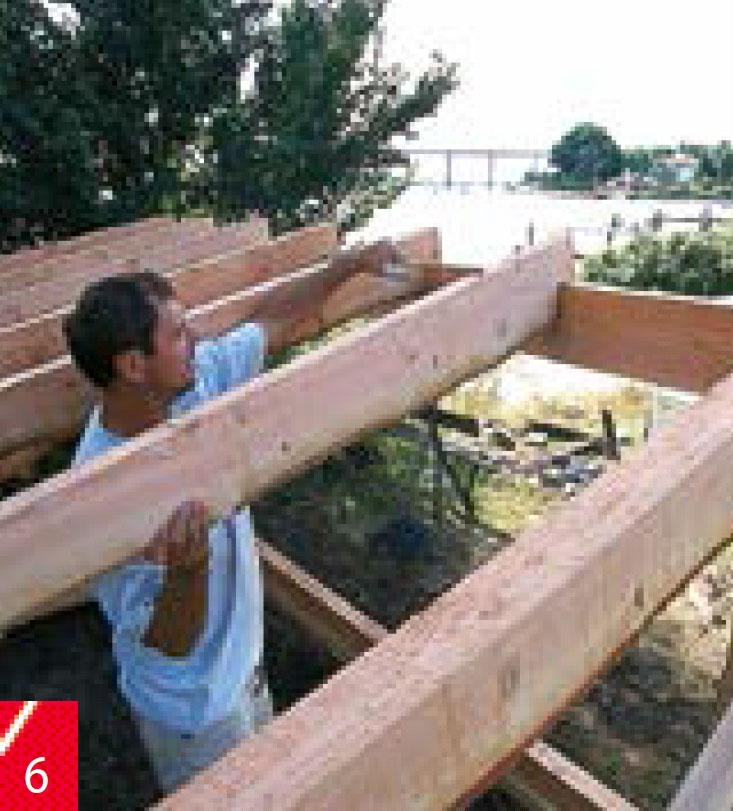

Hjørnestolper og remme er på plads, og spærene lægges op. Bemærk saddelhak i spær. Hakkene er ca. halv dybde af spærets dimension (5 x 15 cm inkl. barkkanter).

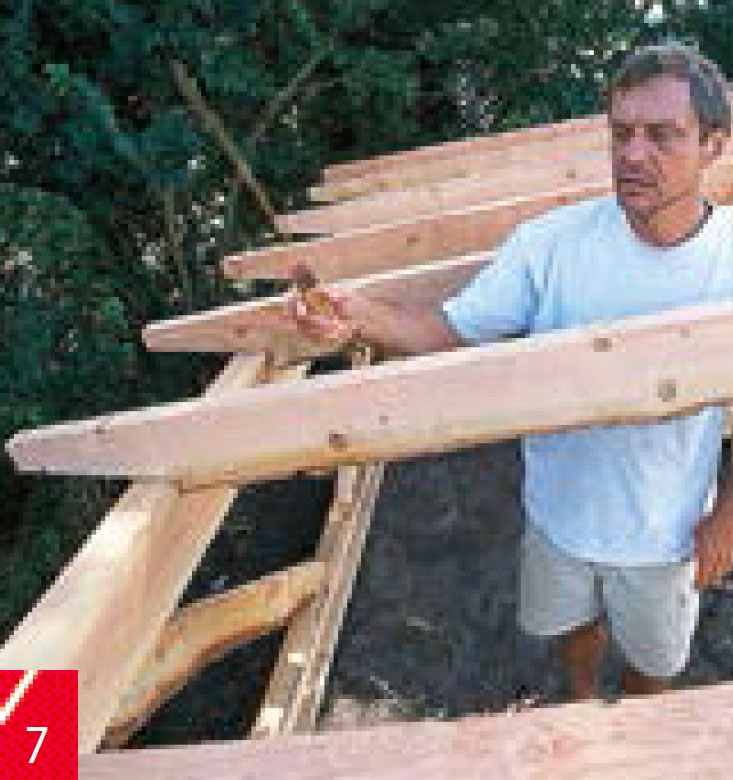

Bagest i spærene er der lavet saddelhak, som passer til remmen. Hakket går helt ud til enden af spæret af hensyn til afslutningen. Afstand mellem spærene er 50 cm.

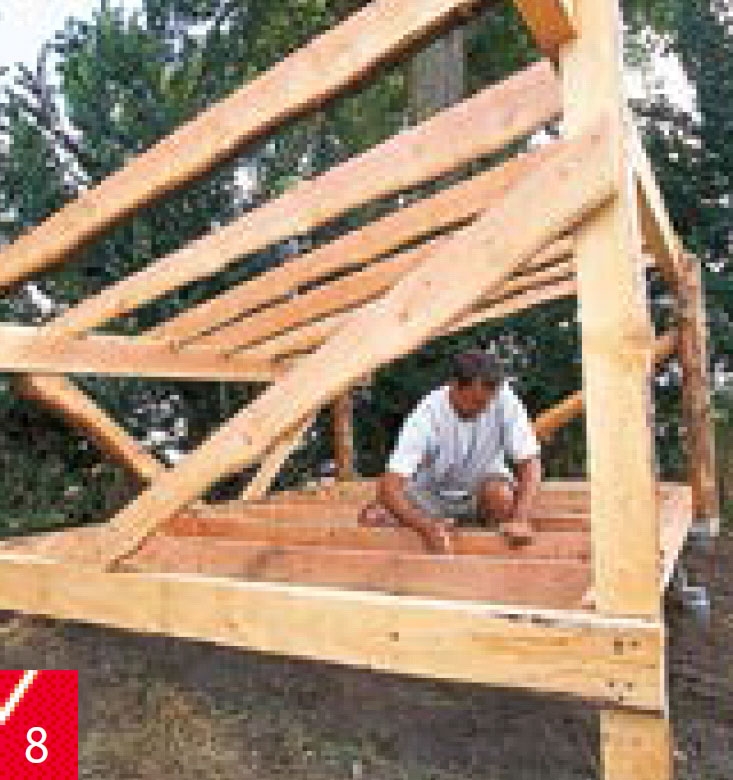

Skråstiverne i gavle og bagvæg (5 x 10 cm = spær) skal “opfange” vindtryk. Stiverne er langt kraftigere end nødvendigt, men er valgt af hensyn til helhedsindtrykket.

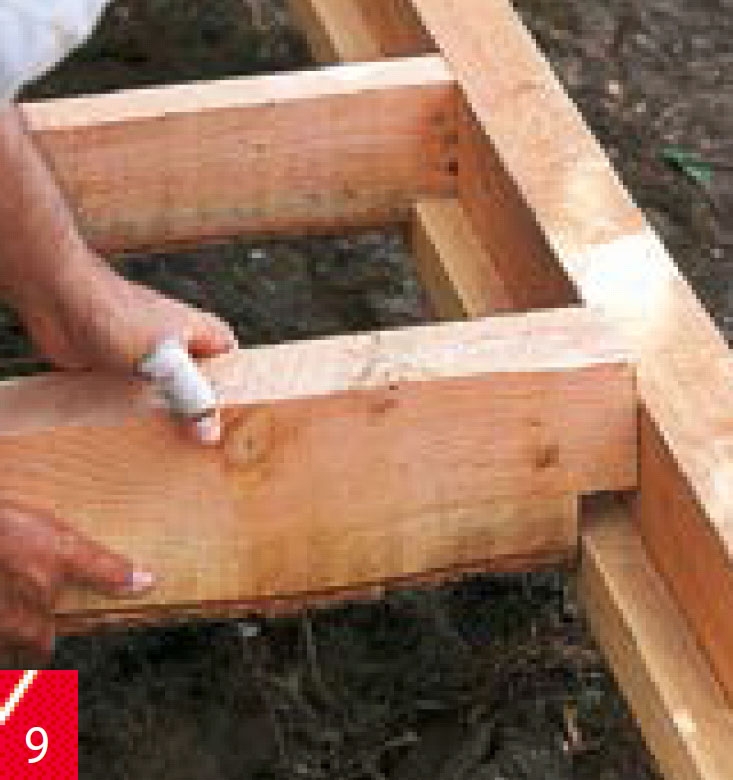

Gulvstrøerne hviler med et hak på lægter, som er skruet til gulvremmene. Afstand fra overkant af rem til overkant af lægte = 10 cm. Afstand mellem gulvstrøerne er 50 cm.
02
Den sidste finish
9
Trin

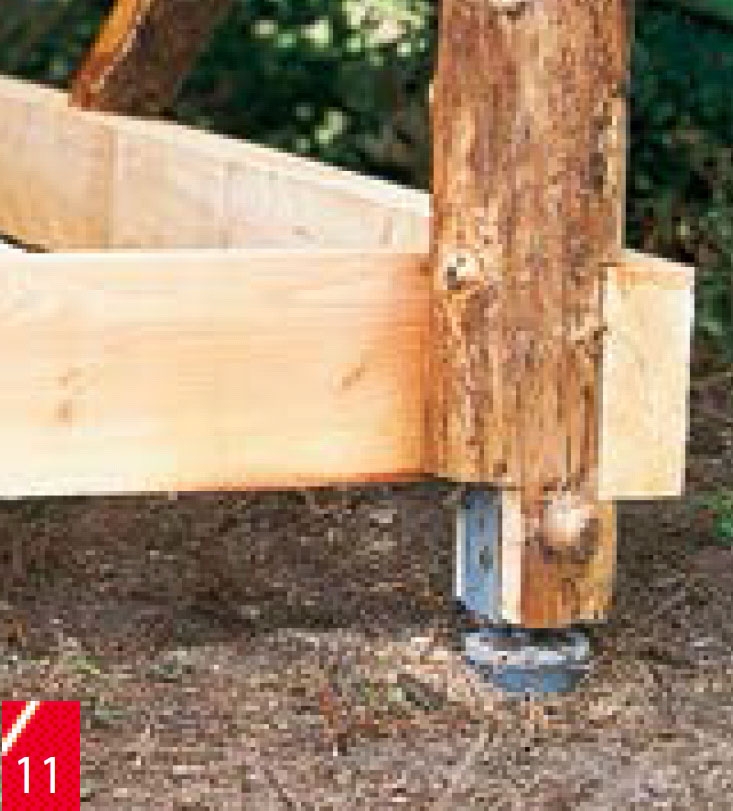

Detalje af gulvrem, hjørnestolpe og gavlrem. Bemærk hjørnestolpernes facon: runde, hvor de er synlige, firkantede, hvor der skal skrues brædder på.

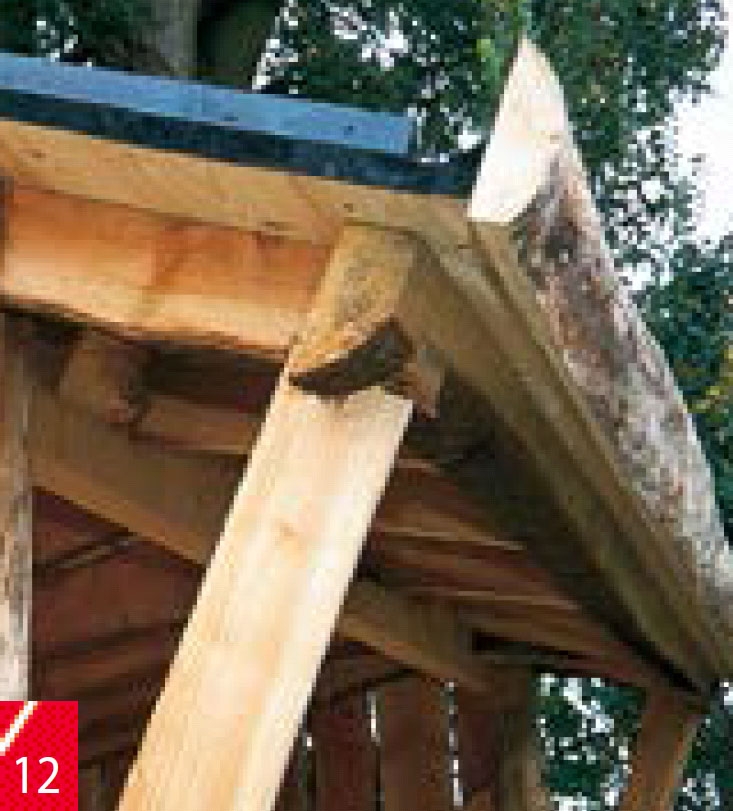

I forbindelse med udhænget er der først sat en vinkel op på hver stolpe, hvorefter der er lagt en rem (7,5 x 19 cm) op i hak. Bemærk skollen på taget - den virker som tagrende.
Brædderne til taget er 2,5 cm tykke, men har forskellig bredde, afhængigt af hvor på stammen de er skåret ud. Det samme er tilfældet med gulvbrædderne.

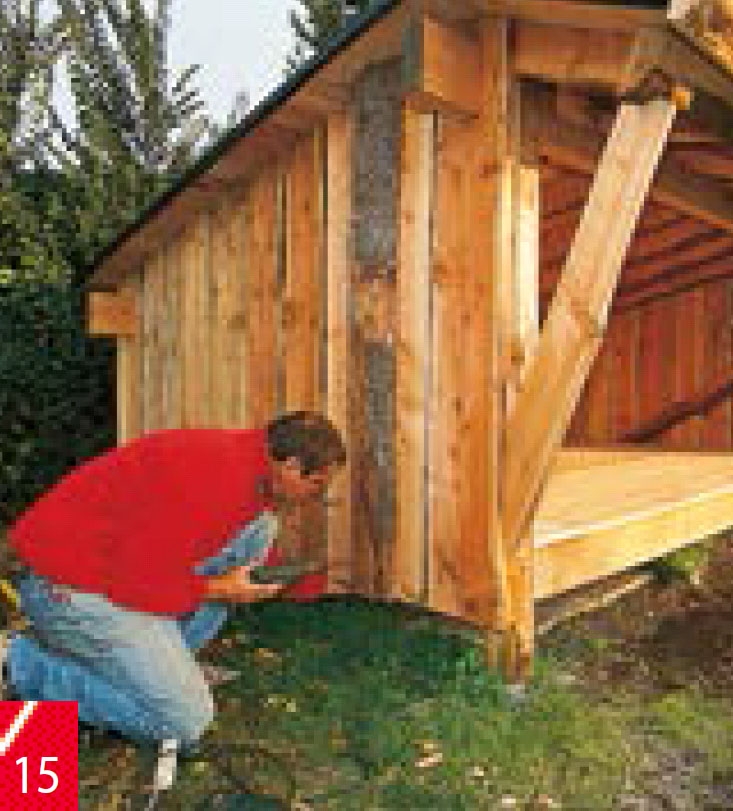

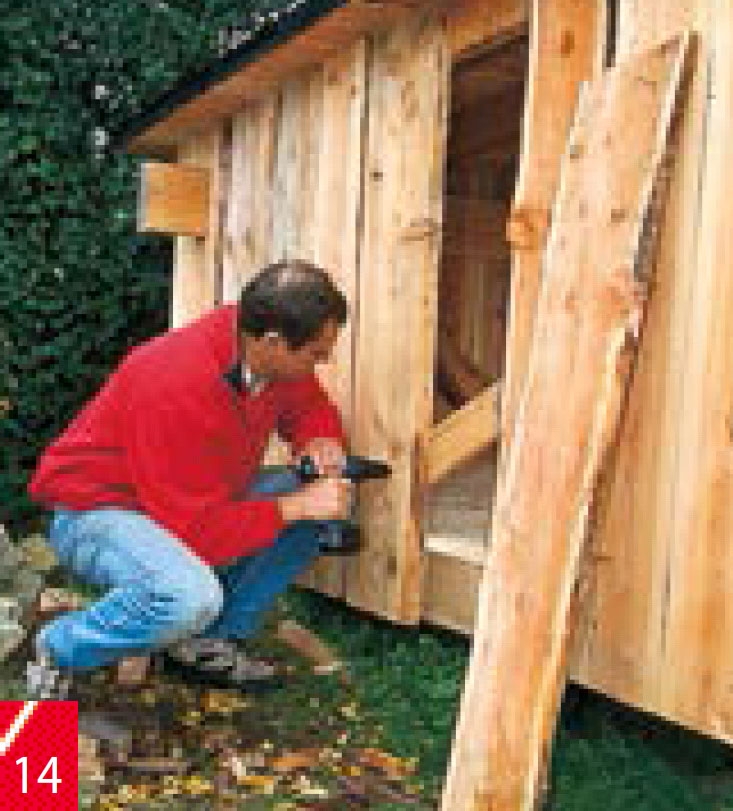

Beklædningen skrues fast med Climate-Xskruer. Vi valgte at beholde barkkanten, selv om den kun kan ses indvendig. Men det er den billigste måde at beklæde på.

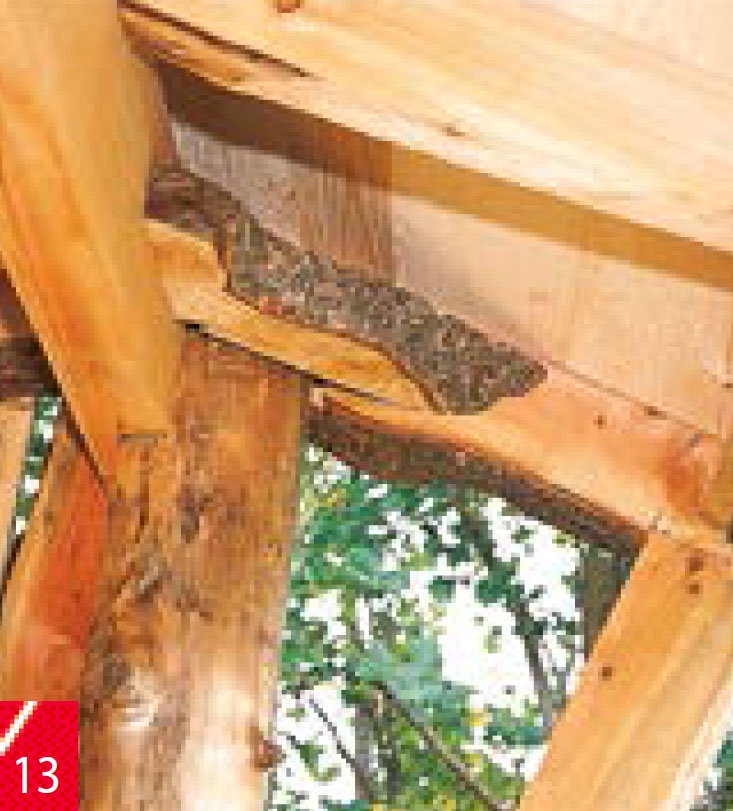

Der skrues skoller uden på beklædningsbrædderne. Når skollerne skrues på, må du muligvis vende hvert andet skol, da de er forskellige i bredden i rod- og topende.
Trekantlister langs kanten af taget sikrer, at vandet ledes ned til tagrenden (skollen), hvilket kan ses på ill.12. Tagbrædderne går nemlig en lille smule ud over tagremmen.

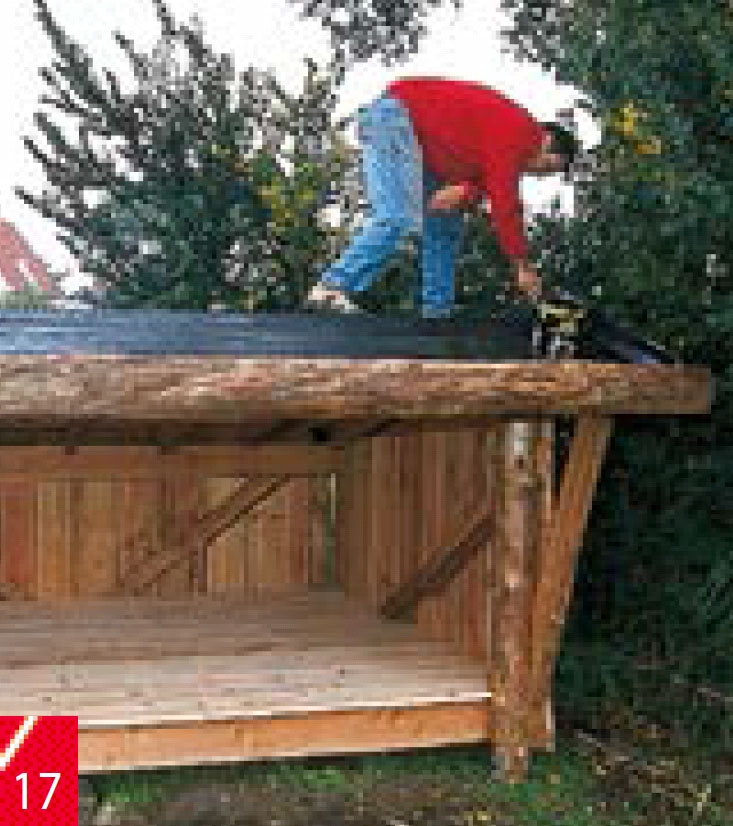

Taget overstryges med asfalt, inden du går i gang med påsvejsningen af tagpap. Hvis du ikke vil svejse tagpappet på, kan du i stedet vælge at lime det fast.

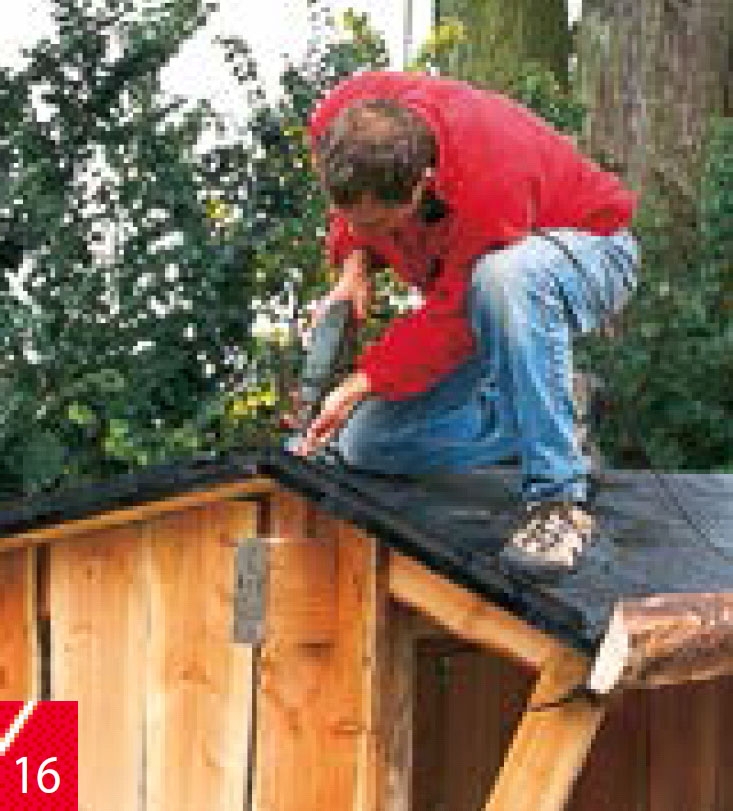

Vi valgte tagpap, hvor der kun monteres et enkelt lag med overlæg mellem hvert lag på de i alt fire baner. Tagpappet brændte vi fast med en almindelig ukrudtsbrænder.

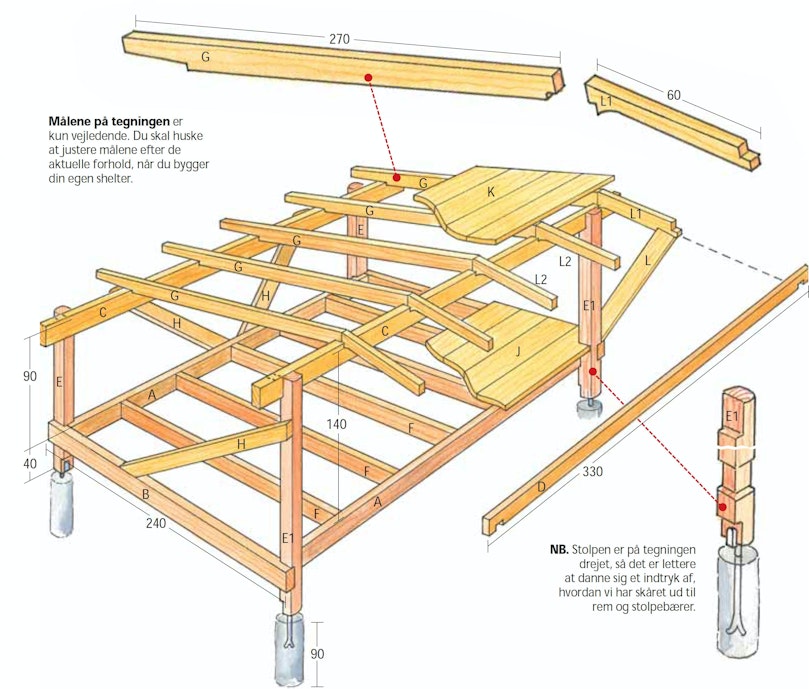

Materialer
– alt træ er douglasgran
• 2 gulvremme (A) a 7,5 x 19 x 330 cm
• 2 gavlremme (B) a 240 cm
• 2 tagremme (C) a 7,5 x 19 x 390 cm
• 1 tagrem (D), 50 x 150 x 390 cm
• 4 hjørnestolper, Ø ca. 20 cm, skåret med glatte kanter yderst. De bageste (E) er 130 cm lange, de forreste (E1) 180 cm
• 5 gulvstrøer (F) a 5 x 15 x 240 cm
• 7 spær (G) a 5 x 15 x 270 cm
• 4 skråstivere (H) a 5 x 15 x 200 cm
• Gulvbrædder (J) a 2,5 x 330 cm
• Tagbrædder (K) a 2,5 x 330 cm
• 2 udhæng (L) a 5 x 15 x 150 cm
• 2 udhæng (L1) a 5 x 15 x 60 cm
• 4 udhængsspær (L2) a 5 x 15 x 55 cm
• 2 lægter a 330 cm (ej på tegningen)
• Brædder a 3 x 15 cm (beklædning)
Endvidere:
• Flydende asfalt, 2,5 liter
• Tagpap, 1 meter bredt
• Skruer (Climate-X), 60, 120 og 150 mm
• Træbeskyttelse
• 4 stolpebærere af beton
Tidsforbrug
2 weekender
Pris
Cirka 4500 kroner
Prisen fordeler sig således:
Savværk . . . . . . . . . . . . . . . . . . . . . 3000 kr.
Flydende asfalt . . . . . . . . . . . . . . . . . 150 kr.
Tagpap . . . . . . . . . . . . . . . . . . . . . . . 600 kr.
Stolpebærere . . . . . . . . . . . . . . . . . . 300 kr.
Skruer . . . . . . . . . . . . . . . . . . . . . . . . 300 kr.
Træbeskyttelse . . . . . . . . . . . . . . . . . 150 kr
